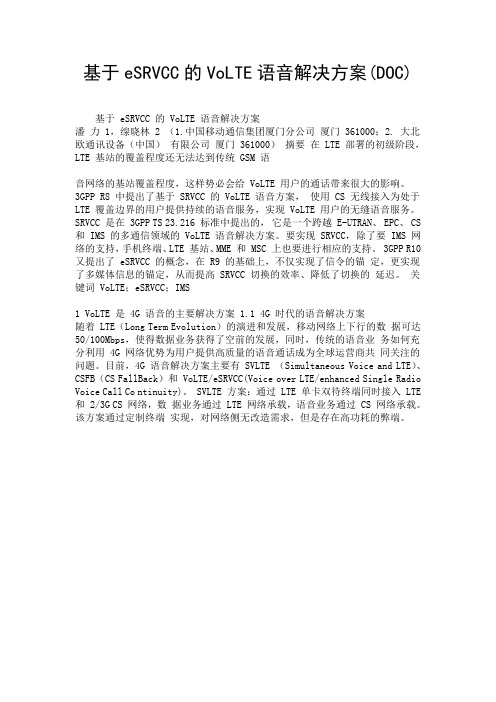

基于eSRVCC的VoLTE语音解决方案(DOC)基于 eSRVCC 的 VoLTE 语音解决方案潘力 1，缐晓林 2 （1.中国移动通信集团厦门分公司厦门 361000；2. 大北欧通讯设备（中国）有限公司厦门 361000）摘要在 LTE 部署的初级阶段，LTE 基站的覆盖程度还无法达到传统 GSM 语音网络的基站覆盖程度，这样势必会给 VoLTE 用户的通话带来很大的影响。

3GPP R8 中提出了基于 SRVCC 的 VoLTE 语音方案，使用 CS 无线接入为处于LTE 覆盖边界的用户提供持续的语音服务，实现 VoLTE 用户的无缝语音服务。

SRVCC 是在 3GPP TS 23.216 标准中提出的，它是一个跨越 E-UTRAN、 EPC、 CS 和 IMS 的多通信领域的 VoLTE 语音解决方案。

要实现 SRVCC，除了要 IMS 网络的支持，手机终端、LTE 基站、MME 和 MSC 上也要进行相应的支持。

3GPP R10 又提出了 eSRVCC 的概念，在 R9 的基础上，不仅实现了信令的锚定，更实现了多媒体信息的锚定，从而提高 SRVCC 切换的效率、降低了切换的延迟。

关键词 VoLTE；eSRVCC；IMS1 VoLTE 是 4G 语音的主要解决方案 1.1 4G 时代的语音解决方案随着 LTE（Long Term Evolution）的演进和发展，移动网络上下行的数据可达50/100Mbps，使得数据业务获得了空前的发展，同时，传统的语音业务如何充分利用 4G 网络优势为用户提供高质量的语音通话成为全球运营商共同关注的问题。

目前，4G 语音解决方案主要有 SVLTE （Simultaneous Voice and LTE）、CSFB（CS FallBack）和 VoLTE/eSRVCC(Voice over LTE/enhanced Single Radio Voice Call Co ntinuity)。

VoLTE网络的eSRVCC切换优化方法晋晶晶;杨兴红【摘要】As an evolution scheme to solve the voice technology in LTE, VoLTE makes it possible to carry both voice and data service in area covered with LTE. However, in LTE blind coverage area, the voice service is still carried in 2G/3G network, and eSRVCC handover from LTE to 2G/3G must be supported. The eSRVCC handover process involved many units in LTE and GSM network, and the signaling interaction is complicated. Moreover, the user’s experience is affected much by the differe nt types of phone, different home PLMN, and different scenes. So this article conclude a set of ways by optimization experience, about how to locate the issues, and solve them to improve the successful rate of eSRVCC handover.%VoLTE作为LTE网络解决语音技术的演进方案，实现了在LTE覆盖区内语音和数据都承载在LTE网络，但是在非LTE覆盖区，由2G/3G网络为其服务，支持LTE到2G/3G的eSRVCC切换，eSRVCC切换过程涉及LTE/GSM多个网元，信令交互多，用户行为受终端类型、归属地、所处场景影响较大，本文通过现网优化经验，总结出一套快速准确定位、解决问题，提升eSRVCC切换成功率的工作方法。

eSRVCC切换成功率指标优化1、eSRVCC概述1.1实现原理SRVCC(Single Radio Voice Call Continuity)，解决语音控制和移动到CS网络切换时的语音连续性问题。

为基于IMS的VOIP呼叫解决方案，利用IMS核心网络提供LTE VoIP语音业务的路由、控制和业务触发，并提供LTE向2G/3G切换时的语音连续性保证。

SRVCC的实现过程实质上就是一个切换过程，在LTE网络中终端是通过IMS来实现语音功能的，当终端离开LTE网络后，则通过MSC server(Mobile Switching Center server)切换到2G/3G 网络中从而实现在2G/3G网络中的语音功能。

eSRVCC：相比于SRVCC，媒体切换点改为更靠近本端的设备。

具体方案就是增加ATCF/ATGW功能实体作为媒体锚定点，无论是切换前还是切换后的会话消息都要经过ATCF/ATGW转发。

后续在发生eSRVCC切换时，只需要创建UE与ATGW之间的承载通道，对端设备与ATGW之间的媒体流还是通过原承载通道传输。

这样其创建新承载通道的消息交互路径明显短于SRVCC方案，减少了切换时长。

eSRVCC方案相对于SRVCC方案的增强在于减少了切换时长（切换时长小于300ms），使用户获得更好的通话体验。

1.2信令流程当网络或者终端不支持DTM，那么网络只可以使用普通的切换命令HANDOVER COMMAND，仅进行cs域切换，Ps业务和流程挂起，切换完成后终端将请求挂起GPRS。

流程分析如下：(6)MSC Server通过发送Prepare Handover Request消息给目标MSC，让Ps—cs切换请求和cs—inter—MSC切换请求相互作用。

MSC Server对目标BSS在接口上分配一个默认SAI作为源ID，且对Prepare Handover Request使用BSSMAP encapsulatedo(7)目标MSC和目标BSS之间交换切换请求消息及响应消息，以执行资源分配。

采用eSRVCC技术的VoLTE语音解决方案
潘力
【期刊名称】《信息与电脑》
【年(卷),期】2017(000)006
【摘要】3GPP R8中提出了基于SRVCC的VoLTE语音方案,使用CS无线接入为处于LTE覆盖边界的用户提供持续的语音服务,实现VoLTE用户的无缝语音服务.要实现SRVCC,除了要IMS网络的支持,手机终端、LTE基站、MME和MSC上也要提供相应的支持.3GPP R10又提出了eSRVCC的概念,在R9的基础上,不仅实现了信令的锚定,还实现了多媒体信息的锚定,从而提高SRVCC切换的效率、降低了切换的延迟.
【总页数】2页(P169-170)
【作者】潘力
【作者单位】厦门移动,福建厦门 361000
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.基于VoLTE语音的SRVCC/eSRVCC问题研究 [J], 付航
2.R&S联通VoLTE语音质量测试解决方案 [J], 路志义
3.华为和高通联合完成业界第一个带eSRVCC切换的VoLTE语音呼叫 [J],
4.VoLTE技术中基于失败定界分类的eSRVCC切换优化方法研究 [J], 杨君;李雯
5.LTE语音目标解决方案--VoLTE技术 [J], 许慕鸿
因版权原因，仅展示原文概要，查看原文内容请购买。

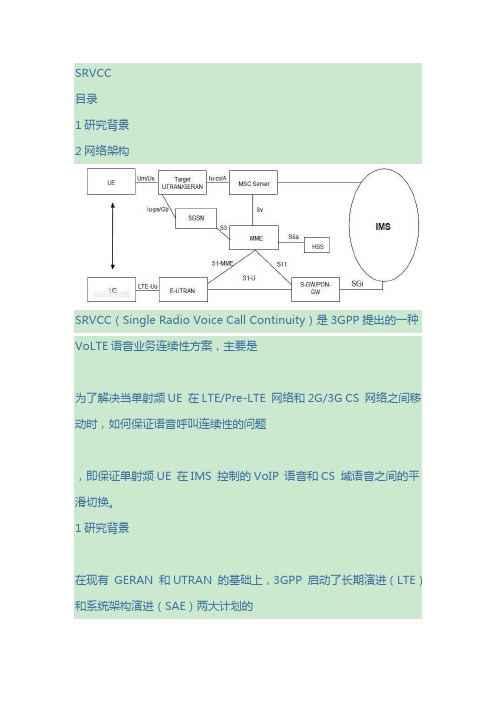

SRVCC目录1研究背景2网络架构SRVCC（Single Radio Voice Call Continuity）是3GPP提出的一种VoLTE语音业务连续性方案，主要是为了解决当单射频UE 在LTE/Pre-LTE 网络和2G/3G CS 网络之间移动时，如何保证语音呼叫连续性的问题，即保证单射频UE 在IMS 控制的VoIP 语音和CS 域语音之间的平滑切换。

1研究背景在现有GERAN 和UTRAN 的基础上，3GPP 启动了长期演进（LTE）和系统架构演进（SAE）两大计划的标准化工作。

LTE 网络建设初期，其覆盖范围有限，当用户在使用LTE 网络进行语音通话过程中，移动到LTE 信号较弱，但GERAN/UTRAN 网络信号覆盖较好的区域时，为了保证语音呼叫连续性（Voice CallContinuity，VCC），需要将话路由LTE 切换到GERAN/UTRAN。

由于目前还没有能够在LTE 和GERAN/UTRAN 同时附着并收发数据的终端，因此LTE和2G/3G 之前的业务连续性都基于Single Radio模式，即双模单待方式。

目前3GPP 已经制定出双模单待方式的语音业务连续性方案，即3GPP TS 23.216R9中提出的双模单待无线语音呼叫连续性(Single Radio Voice Call Continuity，SRVCC）方案。

2网络架构目前标准化组织3GPP 提出的TS23.216 R9 版本中选定的SRVCC 方案如右图所示。

其中MSC Server 和MME 之间提供Sv 接口，用以支持SRVCC 切换处理，MME 需要处理语音的SRVCC 切换和非语音的PS切换。

eSRVCC（Enhanced Single Radio Voice Call Continuity，增强的单一无线语音呼叫连续性）功能与SRVCC[1] 相比，eSRVCC在保证语音呼叫连续性的同时，尽可能地减小了切换时延，将时延控制在人类所能感知的范围之内，使正在进行的通话不会感觉到有中断的迹象。

VoLTE基于无线链路质量切换功能一、功能说明在部署VoLTE后，为保证用户的VoLTE语音体验，eNodeB引入了基于无线链路质量的切换功能。

该功能开启后，eNodeb将实时监控每个VoLTE终端的无线链路质量，如果无线链路质量差到一定程度，则触发系统内的异频切换或系统间的eSRVCC。

二、设计原理移动网络中，各项业务的表现主要取决于当前业务终端所处的无线环境，成熟的有线网络（核心网/业务平台）及终端差异带来的影响非常小。

具体到LTE 网络，实时的无线链路质量将决定业务的空口调度及传输，依据VoLTE业务的特点，结合大量的测试实践（MOS测试），可以大致确定不同的无线链路质量对应的语音质量（MOS）等级。

在此基础上，通过设定合理的各项参数/门限，对VoLTE 语音质量明显变差的用户采取迁移策略，可以最大限度的保证用户感知。

基于语音质量的切换，在切换流程上与基于覆盖的切换基本一致，但触发的条件有所区别。

基于语音质量的切换触发完全通过eNodeB的内部判决——上行为基站测量到的终端SINR；下行为调度的MCS等级与实时Bler。

当eNodeB判定需要启动基于质量的切换时，通过RRC重配下发相应的测量控制，终端上报满足条件的测量事件后发起切换。

基于无线链路质量的切换和基于覆盖的切换属于并不冲突，前者主要用于弥补后者在VoLTE业务上的一些不足——VoLTE业务的实时性和感知敏感性决定了单一的基于覆盖的移动性策略无法满足运营需求，基于无线链路质量的切换能很大程度上缓解由于上下行高干扰带来VoLTE感知差问题。

三、配置参数基于覆盖的异系统切换判决测量量主要来源于UE对下行信号的测量值，当上下行严重不平衡或上行存在高干扰时，可能导致上行高质差等问题，而上行高干扰对语音质量存在较大影响。

启用基于上行链路质量的异系统切换可以避免这种上下行不平衡、上行强干扰等切换不及时场景，通过合理的设置上行质量门限，在MOS值降低时及时切换出，提升用户感知度。

esrvcc切换流程ESRVCC切换流程。

ESRVCC（Enhanced Single Radio Voice Call Continuity）是指在LTE网络中，当用户从VoLTE（Voice over LTE）业务切换到2G/3G网络时，保证语音通话的持续性和质量的技术。

ESRVCC切换流程是实现这一技术的关键步骤，下面将详细介绍其切换流程。

1. 切换触发。

ESRVCC切换流程首先需要触发切换过程。

当用户从LTE网络切换到2G/3G网络时，需要触发ESRVCC切换流程。

切换触发可以由多种因素引起，例如网络负载、信号强度等。

一旦触发切换，就会启动ESRVCC切换流程。

2. 切换准备。

在切换触发后，系统会进行切换准备工作。

这包括对切换目标网络的准备工作，如寻呼、资源预留等。

同时，还需要对用户的语音通话进行准备，确保语音通话的持续性和质量。

切换准备是ESRVCC切换流程中的重要环节，直接影响到切换的成功与否。

3. 切换执行。

一旦切换准备工作完成，系统就会执行切换过程。

这包括对用户语音通话的切换以及切换目标网络的切换过程。

在切换执行阶段，系统需要保证语音通话的持续性和质量，确保用户的通话不受影响。

4. 切换完成。

切换执行完成后，系统需要进行切换完成的确认工作。

这包括对切换后的语音通话进行确认，确保语音通话的持续性和质量。

同时，还需要对切换目标网络进行确认，确保用户能够正常使用2G/3G网络进行通信。

5. 切换优化。

切换完成后，系统需要进行切换优化工作。

这包括对切换过程中出现的问题进行分析和优化，以提高切换的成功率和质量。

同时，还需要对切换过程中的性能进行评估，以进一步优化ESRVCC切换流程。

在ESRVCC切换流程中，切换触发、切换准备、切换执行、切换完成和切换优化是五个关键步骤。

只有这些步骤都得到有效执行，才能保证ESRVCC切换流程的成功和高质量。

因此，运营商和设备厂商需要密切合作，共同优化ESRVCC切换流程，为用户提供更好的语音通话体验。
