水泥混凝土路面设计

第六章水泥混凝土路面设计1.设计资料新建永州至蓝山高速位于自然区划Ⅳ区，采用普通混凝路面设计，双向四车道，路面宽 26m，交通量年平均增长率为8.0%2.交通分析使用初期设计车道每日通过标准轴载作用次数N s根据昼夜双向交通量统计，有使用初期设计车道日标准轴载换算车型前后轴轴轮数Pi(kpa)轴载系数交通量N iδi (P i /100) 16δi Ni小客车前轴1–116000后轴1–123中客车前轴1–1500 SH130后轴1–21大客车前轴1–1400 CA50后轴1–21小货车前轴1–11000 BJ130后轴1–21中货车前轴1–1600 CA50后轴1–21中货车前轴1–1400 EQ140后轴1–21大货车前轴1–149400 JN150后轴1–21特大车前轴1–1日野后轴1–21300KB222拖挂车前轴1–1601200五十铃后轴3–21000〔小于 40KN的单轴和小于 80KN的双轴略去不计，方向分配系数为a=0.5 ，车道分配系数为 b=0.8 〕。

na i N i (Pi)16N s a bi 1100 ×使用年限内的累计标准轴次N e查?公路水泥混凝土路面设计标准? (JTG D40—2021) ，设计基准期为 t =30a ，临界荷位处轮迹横向分布系数取0.2, 交通量年平均增长率 g γ=8.0%，累计标准轴次〔使用年限内的累计标准轴次〕 ：N s [(1 g ) t1] 3657N eg 1.74 10故此路属于重交通等级3. 初拟路面结构查?公路水泥混凝土路面设计标准?(JTG D40—2021) 水泥混凝土面层厚度的参考范围：高速公路〔重交通等级〕平安等级为一级，变异水平为低级；按设计要求，根据路基的干湿类型，设计6 种方案，并进行方案比选。

枯燥状态方案一：(1) 初拟路面结构初拟水泥混凝土面层厚度 h=25cm 。

基层选用水泥稳定碎石，厚度 h 1=15cm 。

水泥混凝土路面设计水泥混凝土路面设计是道路工程设计的重要组成部分，其设计原则和规范的制定对保障道路的安全和使用寿命具有重要意义。

随着科技的进步和经验的积累，水泥混凝土路面设计规范也在不断完善和更新。

以下是最新规范下的水泥混凝土路面设计内容。

一、基本要求1.路面设计应满足道路使用功能的需要，保证安全、舒适和可持续使用。

2.路面设计应考虑当地气候条件、交通量和设备状况等因素，确定适当的厚度和结构形式。

3.路面设计应满足最低使用期限要求，并考虑日常维护和修复的便利性。

二、材料选择1.水泥：采用符合国家标准的水泥，确保材料质量和性能的稳定性。

2.粗细骨料：采用符合国家标准的骨料，保证骨料的强度和稳定性。

3.混凝土配合比：根据设计要求，选择合适的配合比，确保混凝土的强度和耐久性。

三、路面厚度设计1.路面厚度应根据设计交通量、使用年限和地质条件等因素确定，确保路面的承载能力和使用寿命。

2.路面厚度设计应满足最小标准厚度要求，并考虑增加适当的厚度以提高路面的耐久性。

3.路面厚度设计应考虑垮塌、裂缝和变形等因素，避免由于路面不均匀沉降引起的损坏。

四、路面结构1.路面结构形式应根据设计交通量和地理条件等因素确定，包括刚性路面、半刚性路面和柔性路面等形式。

2.刚性路面一般适用于交通量较大的道路，半刚性路面适用于交通量适中的道路，柔性路面适用于交通量较小的道路。

3.路面结构形式应考虑降低噪音、提高舒适性和减少油污等因素，并采取合适的措施进行防滑处理。

五、施工工艺1.路面施工应按照国家标准和规范的要求进行，采用适当的施工方法和工艺措施。

2.路面施工应进行充分的土质处理和水平校正，确保路面的平整度和纵坡要求。

3.路面施工应严格控制施工质量和厚度，避免出现坑洼、裂缝和不均匀沉降等问题。

六、养护管理1.路面养护管理应建立完善的制度和方案，包括定期巡检、维护和修复等工作内容。

2.路面养护管理应及时发现和处理路面损坏和缺陷，减少进一步扩大和加剧的可能性。

普通水泥混凝土路面设计的主要内容一、前言普通水泥混凝土路面是公路建设中最常见的路面类型之一，具有结构简单、施工方便、耐久性好等优点。

本文将介绍普通水泥混凝土路面设计的主要内容。

二、设计标准普通水泥混凝土路面的设计应符合以下标准：1.《公路工程路基与路面设计规范》（JTG D30-2004）；2.《公路工程施工及验收规范》（JTG B01-2003）。

三、设计要求普通水泥混凝土路面的设计要求如下：1. 路面结构应满足道路使用功能和安全性能要求；2. 路面结构应满足地基承载力和变形要求；3. 路面结构应满足排水要求；4. 路面结构应满足防止冻胀和裂缝的要求；5. 路面结构应满足环保和节能要求。

四、设计参数普通水泥混凝土路面的主要设计参数包括以下内容：1. 设计车速：根据道路等级和交通量确定，一般为60km/h~80km/h；2. 设计车重：根据道路等级和交通量确定，一般为10t~20t；3. 设计车道数：根据交通量和道路等级确定，一般为2~4条车道；4. 路面厚度：根据地基承载力和变形要求确定，一般为20cm~30cm；5. 水泥砂浆配合比：根据材料性能和工程要求确定。

五、设计流程普通水泥混凝土路面的设计流程如下：1. 确定设计参数：包括车速、车重、车道数、路面厚度等参数；2. 地基检测：进行地基勘察和试验，确定地基承载力和变形性能；3. 路面结构设计：根据地基承载力和变形性能要求，确定路面结构层数和材料配合比；4. 施工工艺设计：根据路面结构设计要求，确定施工工艺及施工顺序。

六、施工质量控制普通水泥混凝土路面施工质量控制应包括以下内容：1. 材料检测与试验：对水泥、砂石等原材料进行检测与试验，确保其符合规定标准；2. 施工工艺控制：严格按照设计要求和施工规范进行施工，确保路面结构的质量；3. 路面质量检测：对已完成的路面进行检测，确保其符合设计要求和施工规范。

七、结语普通水泥混凝土路面是公路建设中最常见的路面类型之一，其设计应符合相关标准和要求，并考虑到地基承载力、变形性能、排水要求、防冻防裂等因素。

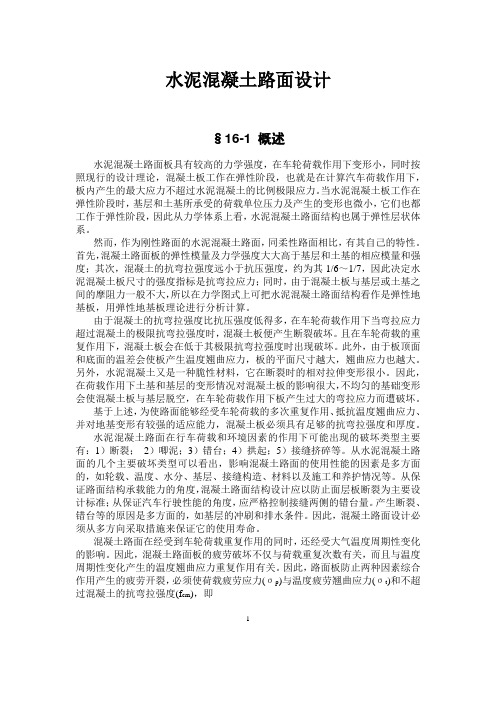

水泥混凝土路面设计§16-1 概述水泥混凝土路面板具有较高的力学强度，在车轮荷载作用下变形小，同时按照现行的设计理论，混凝土板工作在弹性阶段，也就是在计算汽车荷载作用下，板内产生的最大应力不超过水泥混凝土的比例极限应力。

当水泥混凝土板工作在弹性阶段时，基层和土基所承受的荷载单位压力及产生的变形也微小，它们也都工作于弹性阶段，因此从力学体系上看，水泥混凝土路面结构也属于弹性层状体系。

然而，作为刚性路面的水泥混凝土路面，同柔性路面相比，有其自己的特性。

首先，混凝土路面板的弹性模量及力学强度大大高于基层和土基的相应模量和强度；其次，混凝土的抗弯拉强度远小于抗压强度，约为其1/6～1/7，因此决定水泥混凝土板尺寸的强度指标是抗弯拉应力；同时，由于混凝土板与基层或土基之间的摩阻力一般不大，所以在力学图式上可把水泥混凝土路面结构看作是弹性地基板，用弹性地基板理论进行分析计算。

由于混凝土的抗弯拉强度比抗压强度低得多，在车轮荷载作用下当弯拉应力超过混凝土的极限抗弯拉强度时，混凝土板便产生断裂破坏。

且在车轮荷载的重复作用下，混凝土板会在低于其极限抗弯拉强度时出现破坏。

此外，由于板顶面和底面的温差会使板产生温度翘曲应力，板的平面尺寸越大，翘曲应力也越大。

另外，水泥混凝土又是一种脆性材料，它在断裂时的相对拉伸变形很小。

因此，在荷载作用下土基和基层的变形情况对混凝土板的影响很大，不均匀的基础变形会使混凝土板与基层脱空，在车轮荷载作用下板产生过大的弯拉应力而遭破坏。

基于上述，为使路面能够经受车轮荷载的多次重复作用、抵抗温度翘曲应力、并对地基变形有较强的适应能力，混凝土板必须具有足够的抗弯拉强度和厚度。

水泥混凝土路面在行车荷载和环境因素的作用下可能出现的破坏类型主要有：1）断裂；2）唧泥；3）错台；4）拱起；5）接缝挤碎等。

从水泥混凝土路面的几个主要破坏类型可以看出，影响混凝土路面的使用性能的因素是多方面的，如轮载、温度、水分、基层、接缝构造、材料以及施工和养护情况等。

路面设计说明4.1、主要技术指标车行道：双车道面层类型：水泥混凝土路面自然区划：本路段经过地区属中华人民共和国自然区划V2区设计标准轴载：双轮组单轴IOOkN横坡：时单向坡4.2、路面结构设计水泥险路面面层：水泥混凝土路面，厚度20cm。

调平层：级配碎石调平层，厚度4cm底基层：手摆片石，厚度16CIDO水泥混凝土路面设计基准期10年，设计基准期内车道所承受的标准轴载BZZ-IOO,累计作用次数为950932次，为中交通等级，基层顶面当量回弹模量146. 2MPa,变异水平等级为中级，可靠度系数为L 06。

基层顶面竣工验收弯沉值LS= 100.0 （0. Olnun）土基顶面竣工验收弯沉值LS= 310.0 （0. Olmm）水泥混凝土设计抗弯（折）拉强度为4. 5Mpa （抗压强度不小于30Mpa）,混凝土弯拉模量29GPa.水泥稳定粒料回弹模量为1500 MPa,新建路基30 Mpa o4.3、水泥混凝土面层组成设计设计以荷载应力和温度应力产生综合疲劳损坏作为设计标准，以纵缝边缘中部作为临界荷位，综合疲劳应力不高于水泥混凝土板的弯拉强度作为控制指标，对路面厚度进行了计算。

中湿段的路面总厚度不小于水泥混凝土路面的防冻最小厚度。

单车道路面混凝土基本板块尺寸为4.5mX4.5m （长X宽）。

水泥混凝土板厚均为20厘米，设计弯拉强度不小于4. 5MPa,路面面层弯拉弹性模量为Ec=29GPa,要求使用硅酸盐水泥、普通硅酸盐水泥和道路硅酸盐水泥，水泥标号为42.5号，所用石料必须满足有关规范对石料强度指标的技术要求，砂的细度模数宜在2. 0-3. 5之间。

路面的抗滑以构造深度不低于0.6mm,混凝土水灰比不大于0. 46,掺用的外加剂应经配合比试验应符合要求后方可使用。

假缝上部的槽口用切缝机进行切割。

构造物横穿公路时，构造物顶面至板底距离小于120Cm时，其顶面及两侧各6m 范围内的混凝土面板采用钢筋网补强。

水泥混凝土路面的设计计算1.路面设计荷载计算设计荷载是路面结构设计的基础，需要考虑到车辆轴载、重车通行频次等因素。

根据不同的道路类型和交通量，可以选择不同的设计荷载标准，例如一般道路设计荷载为60kN，高速公路为100kN。

设计荷载可以根据实际情况确定。

2.路面厚度计算路面结构的主要功能是为交通提供平整、安全的行车路面，要求路面具有一定的厚度，能够承受车辆荷载并分散到下层土体中。

根据路面结构和荷载情况，可以采用不同的厚度设计方法进行计算。

例如根据美国AASHTO设计方法，可以根据车辆荷载和所需寿命确定路面厚度。

3.路面材料特性选择水泥混凝土路面中的材料包括水泥、骨料、沙子和水。

这些材料的选择要考虑到路面的承载能力、耐久性以及施工工艺等因素。

例如，水泥的选择要考虑到其强度等级和早期强度发展特性；骨料的选择要考虑到颗粒大小、形状等因素。

4.路面结构设计水泥混凝土路面的结构设计包括基层、底基层、面层等组成。

基层的作用是分散荷载到下层土体中，可以采用砾石、碎石或者碎石混凝土进行铺设。

底基层是为了提供路面的平整度和耐久性，可以采用砂砾混凝土进行铺设。

面层是水泥混凝土路面的承载层，要求具有较高的强度和平整度。

5.路面施工工艺设计水泥混凝土路面的施工工艺设计包括路面准备、铺设和养护等步骤。

路面准备包括路基处理、基层铺设和底基层施工等；铺设包括制浆、铺浆、振捣和压光等；养护包括初始养护和维护养护等。

施工工艺需要根据路面结构和材料特性进行合理设计，确保路面质量。

第八章水泥混凝土路面设计1．水泥混凝土板的宽度是指_____之间的距离或纵缝与路面边缘线之间的距离，板的长度是指__________之间的距离。

2．动荷系数是指_____和_____对路面疲劳损坏影响的比值。

3．混凝土路面设计强度是以混凝土的_____强度为标准，其龄期一般为_____天。

4．水泥混凝土路面板下基础强度参数以其基层顶面的_____模量乘以一个模量增长系数，得到基层顶面的_____模量。

5．为保证胀缝的传荷能力，应在胀缝中部设置_____杆，这种杆通常选用_____钢筋。

6．刚性路面交通量分类主要依据是使用初期的_____轴载日作用次数划分的，对重型交通量道路，其设计年限为_____年。

7．刚性路面在荷载作用下产生的变形_____，混凝土板的破坏，主要是_____引起的。

8．拉杆通常设在一缝，为了使车辆荷载应力有利传递，防止错台，通常在_____缝中设置传力杆。

9．刚性路面与其他建筑物相连时，一般以设置_____缝为宜，这种缝主要防止混凝土板由于_____应力而引起的裂缝。

10．刚性路面纵、横缝之间以相互_____为宜，当一次摊铺宽度大于4．5m时，增设纵向_____缝。

二、选择题1．我国水泥混凝土路面设计是以（）为标准轴载。

A．BZZ-100或BZZ-60；B．后轴重100kN的轴载；C．黄河JN-150或解放CA-10B；D．8000磅2．我国水泥混凝土板下基础的强度参数，选用（）为指标。

A．反力模量K；B．回弹模量月；C．计算回弹模量；D．基层材料弹性模量3．我国现行水泥路面设计规范规定，产生最大综合疲劳损坏的临界荷位为板的（）。

A．纵缝边缘中部；B．横缝边缘中部；C．板块中部；D．任意位置4．水泥混凝土路面现行设计规范采用（）理论。

A．弹性层状体系；B．极限荷载；C．经验法；D．弹性地基板5．防止水泥混凝土路面板块出现横向位移的有效措施是（）。

A．设置传力杆；B．设置拉杆；C．设置角隅钢筋；D．增强板下基础强度6．传力杆应选用（）钢筋。

水泥混凝土路面设计及施工技术规程一、前言水泥混凝土路面作为公路、机场、停车场等基础设施的主要建筑材料之一，其设计和施工质量直接关系到其使用寿命和安全性能。

本文旨在全面介绍水泥混凝土路面的设计和施工技术规程，以便读者能够更好地理解和掌握相关知识。

二、路面设计1. 设计标准水泥混凝土路面的设计应符合《公路水泥混凝土路面技术规程》（JTG F30-2004）和《水泥混凝土路面设计规范》（JTJ 070-2000）等国家标准的要求。

2. 设计参数水泥混凝土路面的设计参数包括路面厚度、路面结构、路面坡度、路面强度等。

其中，路面厚度是最基本的设计参数，其确定应考虑车辆荷载、路面结构、材料强度等因素。

3. 路面结构水泥混凝土路面的结构应根据路段所处的地理条件、交通量、车速等因素进行设计。

一般情况下，混凝土路面结构采用水泥混凝土面层、砂石垫层和基础层的组合形式。

4. 路面坡度水泥混凝土路面的坡度应根据路段所处的地形条件、排水要求等因素进行设计。

一般情况下，路面坡度应保证路面排水畅通，同时满足行车舒适性和安全性要求。

5. 路面强度水泥混凝土路面的强度应根据车辆荷载、路面结构、材料强度等因素进行设计。

一般情况下，路面强度应满足车辆荷载和交通量要求，同时保证路面的平整度和耐久性。

三、施工技术规程1. 前期准备水泥混凝土路面施工前应进行充分的前期准备工作，包括场地平整、基础施工、材料采购等。

2. 模板制作水泥混凝土路面的模板制作应根据设计要求进行，模板应具有良好的防水性能和平整度。

3. 材料搅拌水泥混凝土路面的材料应按照设计要求进行配制，搅拌过程中应注意控制水灰比和搅拌时间。

4. 浇筑施工水泥混凝土路面的浇筑施工应按照施工图纸进行，控制浇筑厚度和均匀性，同时注意施工现场的温度和湿度。

5. 养护处理水泥混凝土路面的养护处理应根据材料的性质和施工现场的实际情况进行，一般情况下，应采取湿养或覆盖养护的方式。

四、质量控制1. 施工质量检验水泥混凝土路面的施工质量检验应按照国家标准和施工图纸的要求进行，包括材料检验、现场检查、试验等。
