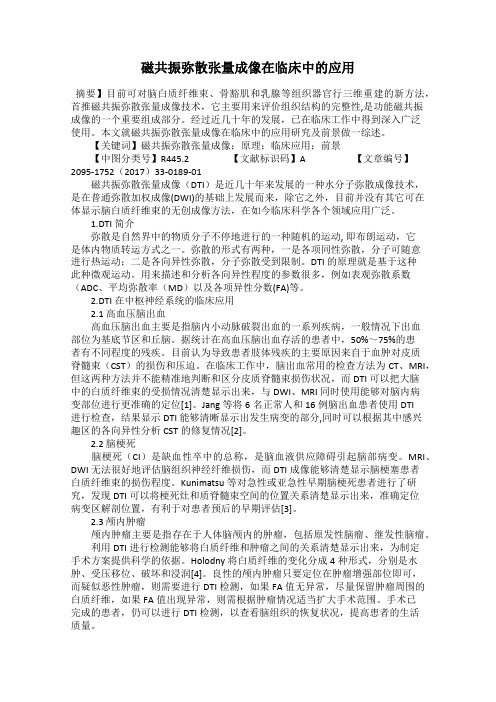

磁共振弥散张量成像在临床中的应用摘要】目前可对脑白质纤维束、骨豁肌和乳腺等组织器官行三维重建的新方法，首推磁共振弥散张量成像技术，它主要用来评价组织结构的完整性,是功能磁共振成像的一个重要组成部分。
经过近几十年的发展，已在临床工作中得到深入广泛使用。
本文就磁共振弥散张量成像在临床中的应用研究及前景做一综述。
【关键词】磁共振弥散张量成像；原理；临床应用；前景【中图分类号】R445.2 【文献标识码】A 【文章编号】2095-1752（2017）33-0189-01磁共振弥散张量成像（DTI）是近几十年来发展的一种水分子弥散成像技术，是在普通弥散加权成像(DWI)的基础上发展而来，除它之外，目前并没有其它可在体显示脑白质纤维束的无创成像方法，在如今临床科学各个领域应用广泛。
1.DTI简介弥散是自然界中的物质分子不停地进行的一种随机的运动, 即布朗运动，它是体内物质转运方式之一。
弥散的形式有两种，一是各项同性弥散，分子可随意进行热运动；二是各向异性弥散，分子弥散受到限制。
DTI的原理就是基于这种此种微观运动。
用来描述和分析各向异性程度的参数很多，例如表观弥散系数（ADC、平均弥散率（MD）以及各项异性分数(FA)等。
2.DTI在中枢神经系统的临床应用2.1 高血压脑出血高血压脑出血主要是指脑内小动脉破裂出血的一系列疾病，一般情况下出血部位为基底节区和丘脑。
据统计在高血压脑出血存活的患者中，50%～75%的患者有不同程度的残疾。
目前认为导致患者肢体残疾的主要原因来自于血肿对皮质脊髓束（CST）的损伤和压迫。
在临床工作中，脑出血常用的检查方法为CT、MRI，但这两种方法并不能精准地判断和区分皮质脊髓束损伤状况，而DTI可以把大脑中的白质纤维束的受损情况清楚显示出来，与DWI、MRI同时使用能够对脑内病变部位进行更准确的定位[1]。
Jang等将6名正常人和16例脑出血患者使用DTI进行检查，结果显示DTI能够清晰显示出发生病变的部分,同时可以根据其中感兴趣区的各向异性分析CST的修复情况[2]。

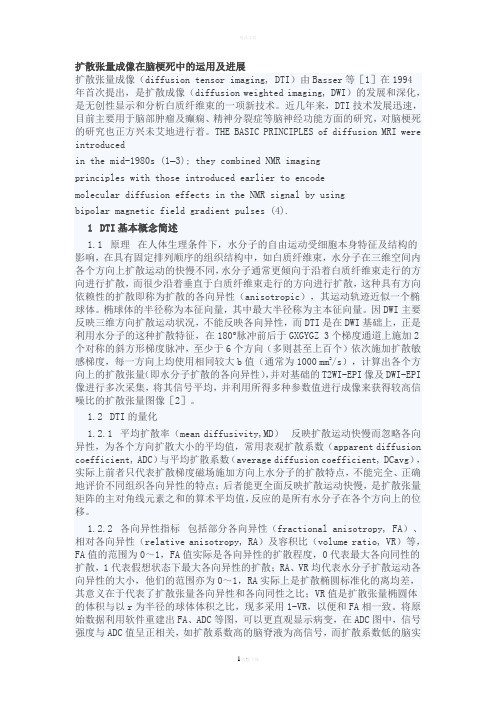

扩散张量成像在脑梗死中的运用及进展扩散张量成像（diffusion tensor imaging, DTI）由Basser等［1］在1994年首次提出，是扩散成像（diffusion weighted imaging, DWI）的发展和深化，是无创性显示和分析白质纤维束的一项新技术。
近几年来，DTI技术发展迅速，目前主要用于脑部肿瘤及癫痫、精神分裂症等脑神经功能方面的研究，对脑梗死的研究也正方兴未艾地进行着。
THE BASIC PRINCIPLES of diffusion MRI were introducedin the mid-1980s (1–3); they combined NMR imagingprinciples with those introduced earlier to encodemolecular diffusion effects in the NMR signal by usingbipolar magnetic field gradient pulses (4).1 DTI基本概念简述1.1原理在人体生理条件下，水分子的自由运动受细胞本身特征及结构的影响，在具有固定排列顺序的组织结构中，如白质纤维束，水分子在三维空间内各个方向上扩散运动的快慢不同，水分子通常更倾向于沿着白质纤维束走行的方向进行扩散，而很少沿着垂直于白质纤维束走行的方向进行扩散，这种具有方向依赖性的扩散即称为扩散的各向异性（anisotropic），其运动轨迹近似一个椭球体。
椭球体的半径称为本征向量，其中最大半径称为主本征向量。
因DWI主要反映三维方向扩散运动状况，不能反映各向异性，而DTI是在DWI基础上，正是利用水分子的这种扩散特征，在180°脉冲前后于GXGYGZ 3个梯度通道上施加2个对称的斜方形梯度脉冲，至少于6个方向（多则甚至上百个）依次施加扩散敏感梯度，每一方向上均使用相同较大b值（通常为1000 mm2/s），计算出各个方向上的扩散张量（即水分子扩散的各向异性），并对基础的T2WI-EPI像及DWI-EPI 像进行多次采集，将其信号平均，并利用所得多种参数值进行成像来获得较高信噪比的扩散张量图像［2］。
核磁DTI的原理及应用范围1. 原理介绍核磁共振技术（Nuclear Magnetic Resonance，NMR）是一种现代物理学和化学中常用的分析技术，它通过观察原子核在外磁场中的行为来研究物质的结构和性质。
核磁扩散张量成像技术（Diffusion Tensor Imaging，DTI）是核磁共振技术的一种应用，用于测量和定量分析组织中水分子的扩散行为。
DTI通过不同方向的梯度脉冲和测量磁共振信号的强度变化来反映组织中的水分子扩散行为。
利用水分子在生物组织中的有序和随机扩散特性，DTI可以提供关于神经纤维纵向扩散（axial diffusivity）、横向扩散（radial diffusivity）和纤维方向的信息。
这些信息对于研究神经系统的微结构和连接性非常重要。
2. 应用范围2.1 神经科学研究DTI技术在神经科学研究中被广泛应用。
通过测量不同区域的纤维束的弥散特征，可以建立脑连接图，研究脑网络结构和功能连接。
此外，DTI还可以定量分析神经纤维的完整性和组织的微结构，帮助研究神经退行性疾病如阿尔茨海默病和帕金森病的发生机制。
2.2 神经外科手术规划在神经外科手术中，DTI可以提供详细的神经纤维路径图，帮助外科医生规划手术路径，以减少手术风险。
通过结合传统的结构影像和DTI，医生可以更准确地定位重要的神经纤维束，并避免损伤。
2.3 白质损伤评估DTI可以用于评估脑白质的完整性和连通性。
在脑外伤、中风等疾病后，DTI 可以提供关于神经纤维受损程度和连接断裂的信息，帮助医生评估和预测患者的康复情况。
2.4 精神疾病研究DTI在精神疾病研究中也有广泛应用。
通过比较正常人群和病人群体的DTI数据，可以探索各种精神疾病的病理生理机制。
例如，研究发现精神分裂症患者的纤维束连接异常，为精神分裂症的发病机制提供了新的视角。
3. DTI数据处理流程1.数据采集：使用核磁共振仪器采集DTI数据，包括不同方向的梯度脉冲和磁共振信号的强度变化。
