【精品试卷】人教版高中物理选修3-1第1章、第2章综合能力测试A复习专用试卷

最新人教版高中物理选修3-1综合测试题全套及答案综合评估检测卷(一)静电场一、选择题(本大题共12小题，每小题5分，共60分．每小题至少一个答案正确)1.图中，实线和虚线分别表示等量异种点电荷的电场线和等势线，则下列有关P、Q两点的相关说法中正确的是()A．两点的场强等大、反向B．P点电场更强C．两点电势一样高D．Q点的电势较低答案： C2．如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变A、B两极板带的电荷量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度()A．一定增大B．一定减小C．一定不变D．可能不变解析：极板带的电荷量Q不变，当减小两极板间距离，同时插入电介质，则电容C一定增大．由U＝Q C 可知两极板间电压U一定减小，静电计指针的偏转角也一定减小，选项B正确．答案： B3.如图所示中带箭头的直线是某一电场中的一条电场线，在该直线上有a、b两点，用E a、E b分别表示a、b 两点的场强大小，则()A．a、b两点场强方向相同B．电场线从a指向b，所以E a＞E bC．电场线是直线，所以E a＝E bD．不知a、b附近的电场线分布，E a、E b大小不能确定解析：由于电场线上每一点的切线方向跟该点的场强方向一致，而该电场线是直线，故A正确．电场线的疏密表示电场的强弱，只有一条电场线时，则应讨论如下：若此电场线为正点电荷电场中的，则有E a＞E b；若此电场线为负点电荷电场中的，则有E a＜E b；若此电场线是匀强电场中的，则有E a＝E b；若此电场线是等量异种点电荷电场中那一条直的电场线，则E a和E b的关系不能确定．故正确选项为A、D.答案：AD4.如图所示，三个等势面上有a、b、c、d四点，若将一正电荷由c经a移到d，电场力做正功W1，若由c经b移到d，电场力做正功W2，则()A．W1>W2φ1>φ2B．W1<W2φ1<φ2C．W1＝W2φ1<φ2D．W1＝W2φ1>φ2解析：由W＝Uq可知W1＝W2.由W cd＝U cd·q，W cd>0，q>0，可知U cd>0.故φ1>φ2>φ3，D正确．答案： D5.右图为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为2.0 J，静电力做的功为1.5 J．下列说法正确的是()A．粒子带负电B．粒子在A点的电势能比在B点少1.5 JC．粒子在A点的动能比在B点少0.5 JD．粒子在A点的机械能比在B点少1.5 J解析：本题考查电荷在电场中的运动，从粒子运动的轨迹判断粒子带正电，A项错误；因为静电力做正功，电势能减小，所以B项错误；根据动能定理得W＋W G＝ΔE k＝－0.5 J，B点的动能小于A点的动能，C项错误；静电力做正功，机械能增加，所以A点的机械能比B点的机械能要小1.5 J，D项正确．答案： D 6.如图所示，有一带电粒子贴着A 板沿水平方向射入匀强电场，当偏转电压为U 1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U 2时，带电粒子沿②轨迹落到B 板中间．设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )A ．U 1∶U 2＝1∶8B ．U 1∶U 2＝1∶4C ．U 1∶U 2＝1∶2D ．U 1∶U 2＝1∶1解析： 由y ＝12at 2＝12Uq md ·l 2v 20得U ＝2m v 20dyql 2，所以U ∝y l 2，可知A 项正确． 答案： A 7.右图是某电场中的一组等势面，若A 、B 、C 、D 相邻两点间距离均为2 cm ，A 和P 点间的距离为1.5 cm ，则该电场的场强E 和P 点的电势φP 分别为( )A ．500 V/m ，－2.5 V B.1 00033V/m ，－2.5 VC ．500 V/m,2.5 V D.1 00033V/m,2.5 V 解析： 由E ＝U d 得E ＝U CBBC ·sin 60°＝102×10－2×32 V/m ＝1 00033 V/m ，U BP ＝E ·PB sin 60°＝1 00033×0.5×10－2×32V ＝2.5 V ，由于φB ＝0，则φP ＝－U BP ＝－2.5 V ，故B 正确． 答案： B 8.如图所示，在某一点电荷Q 产生的电场中有a 、b 两点，其中a 点的场强大小为E a ，方向与ab 连线成30°角；b 点的场强大小为E b ，方向与ab 连线成60°角．关于a 、b 两点场强大小及电势高低，下列说法中正确的是( )A．E a＝3E b，φa＜φb B．E a＝E b3，φa＞φbC．E a＝2E b，φa＞φb D．E a＝E b2，φa＜φb解析：通过作图找出点电荷Q的位置，并设a、b间距为2l，则a、b两点距点电荷的距离分别为3l和l，如图所示；根据点电荷周围的场强公式E＝k Qr2∝1r2，及r a＝3l和r b＝l，可知E a∶E b＝1∶3，即E b＝3E a；根据电场线的方向可知场源电荷是负电荷，又因为越靠近场源负电荷电势越低，所以φa＞φb；综上可知，选项B正确．答案： B9.两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示．接通开关S，电源即给电容器充电，则()A．保持S接通，减小两极板间的距离，则两极板间电场的电场强度减小B．保持S接通，在两极板间插入一块介质，则极板上的电荷量增大C．断开S，减小两极板间的距离，则两极板间的电势差减小D．断开S，在两极板间插入一块介质，则两极板间的电势差增大解析：答案：BC10.如图所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹．M和N是轨迹上的两点，其中M点在轨迹的最右点．不计重力，下列表述正确的是() A．粒子在M点的速率最大B．粒子所受电场力沿电场方向C．粒子在电场中的加速度不变D．粒子在电场中的电势能始终在增加解析：粒子接近M点过程中电场力做负功，离开M点的过程中电场力做正功，所以在M点粒子的速率应该最小，A、B错误；粒子在匀强电场中运动，所受电场力不变，加速度不变，C正确；因为动能先减少后增加，所以电势能先增加后减少，D错误．答案： C11.一电子在电场中由a点运动到b点的轨迹如图中实线所示．图中一组平行虚线是等势面，则下列说法正确的是()A．a点的电势比b点低B．电子在a点的加速度方向向右C．电子从a点到b点动能减小D．电子从a点到b点电势能减小解析：由于等势面是均匀平行直线，电场为匀强电场，又由于电子的运动轨迹向右弯曲，电场线一定与等势面垂直，故电场力方向竖直向下，而电子带负电，所以电场线方向一定是竖直向上，沿电场线方向电势降低，故a点电势比b点高，选项A错误；由于电子所受电场力向下，加速度方向向下，选项B错误；由于位移方向向右上方，电场力竖直向下，夹角大于90°，所以电场力做负功，电势能增加，动能减少，故选项C对、D 错．答案： C12.如图所示，a、b和c分别表示点电荷的电场中的三个等势面，它们的电势分别为6 V、4 V和1.5 V．一质子(11H)从等势面a上某处由静止释放，仅受电场力作用而运动，已知它经过等势面b时的速率为v，则对质子的运动有下列判断，其中正确的是()A．质子从a等势面运动到c等势面电势能增加4.5 eVB．质子从a等势面运动到c等势面动能减少4.5 eVC．质子经过等势面c时的速率为2.25vD．质子经过等势面c时的速率为1.5v解析：质子由高等势面向低等势面运动，电势能减少，动能增加，A、B都错；质子从等势面a到等势面b，由动能定理得12m v2＝2 eV，质子从等势面a到等势面c，由动能定理得12m v2c＝4.5 eV，解得v c＝1.5v，故正确答案为D.答案： D二、计算题(本大题共4小题，共40分，要有必要的文字说明和解题步骤，有数值计算的要注明单位)13．(8分)匀强电场的场强为40 N/C，在同一条电场线上有A、B两点，把质量为2×10－9 kg、带电荷量为－2×10－9 C的微粒从A点移到B点，静电力做了1.5×10－7 J的正功．求：(1)A、B两点间的电势差U AB；(2)A、B两点间的距离；(3)若微粒在A点具有与电场线同向的速度为10 m/s，在只有静电力作用的情况下，求经过B点的速度．解析：(1)W AB＝U AB·qU AB＝W ABq＝1.5×10－7－2×10－9V＝－75 V(2)由题意知：场强方向由B→A，故U BA＝E·d得d＝U BAE ＝7540m＝1.875 m(3)由动能定理有W AB＝12m v2B－12m v A′2解得v B＝510m/s，方向与电场线同向．答案：(1)－75 V(2)1.875 m(3)510 m/s，方向与电场线同向14．(10分)如图所示，M、N为水平放置的互相平行的两块大金属板，间距d＝35 cm，两板间电压U＝3.5×104 V．现有一质量m＝7.0×10－6 kg、电荷量q＝6.0×10－10 C的带负电的油滴，由下板N正下方距N为h＝15 cm的O处竖直上抛，经N板中间的P孔进入电场．欲使油滴到达上板Q点时速度恰为零，则油滴上抛的初速度v0为多大？(g取10 m/s2)解析：(1)设N板电势高，则油滴在M、N间运动时电场力做负功，全过程由动能定理得－mg(d＋h)－qU＝0－12m v 2 0代入数据解得v0＝4 m/s(2)设M板电势高，则油滴在M、N间运动时电场力做正功，由动能定理得－mg(d＋h)＋qU＝0－12m v 2 0代入数据解得v0＝2 m/s答案： 4 m/s或2 m/s15．(10分)如图所示，ABCDF为一绝缘光滑轨道，竖直放置在水平向右的匀强电场中，AB与电场线平行，BCDF是与AB相切、半径为R的圆形轨道．今有质量为m、带电荷量为＋q的小球在电场力作用下从A点由静止开始沿轨道运动，小球经过最高点D时对轨道的压力恰好为零，则A点与圆轨道的最低点B间的电势差为多大？解析：小球从A到D的过程中有两个力做功，即重力和电场力做功，由动能定理得12m v2＝qU AD－mg2R小球在D点时重力提供向心力，由牛顿第二定律得mg＝m v2 R联立解得U AD＝5mgR2q由于B、D两点在同一等势面上，则U AB＝U AD＝5mgR 2q答案：5mgR 2q16．(12分)一束电子流在经U＝5 000 V的加速电场加速后，在距两极板等距处垂直进入平行板间的匀强电场，如图所示，若两板间距d＝1.0 cm，板长l＝5.0 cm，要使电子能从平行板间飞出，两个极板上最多能加多大电压？解析：设极板间电压为U′时，电子能飞离平行板间的偏转电场．加速过程中，由动能定理得eU＝12m v2①进入偏转电场，电子在平行于板面的方向上做匀速运动，有l＝v0t②在垂直于板面的方向做匀加速直线运动，加速度a＝Fm＝eU′dm③偏转距离y＝12at2④能飞出的条件为y≤d2⑤解①②③④⑤式得U′≤2Ud2l2＝2×5 000×(10－2)2(5×10－2)2V＝400 V答案：400 V综合评估检测卷(二)恒定电流一、选择题(本大题共10小题，每小题5分，共50分．每小题至少一个答案正确) 1．下列关于电功、电功率和焦耳定律的说法中正确的是()A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多B．W＝UI适用于任何电路，而W＝I2Rt＝U2R t只适用于纯电阻的电路C．在不是纯电阻的电路中，UI＞I2R D．焦耳热Q＝I2Rt适用于任何电路解析：本题考查的是电功、电功率和焦耳定律，关键是正确区分电功和电功率．电功率公式P＝Wt，功率越大，表示电流做功越快．对于一段电路，有P＝IU，I＝PU ，焦耳热Q＝⎝⎛⎭⎫PU2Rt，可见Q与P、U、t都有关．所以，P越大，Q不一定越大，A不对．W＝UIt是电功的定义式，适用于任何电路，而I＝UR只适用于纯电阻的电路，B对．在不是纯电阻的电路中，电流所做的功＝焦耳热＋其他形式的能，所以W＞Q，即UI＞I2R，C正确．Q ＝I2Rt是焦耳热的定义式，适用于任何电路中产生的焦耳热，D正确．答案：BCD2．一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内()A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉的功率解析：电炉属于纯电阻，电动机属于非纯电阻，对于电炉有：U＝IR，放热Q＝I2Rt，消耗功率P＝I2R；对于电动机有：U＞IR，放热Q＝I2Rt，消耗功率P＝UI＞I2R.答案：ABD3．图中虚线框内是一个未知电路，测得它的两端点a、b之间电阻是R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是()A．I2R B．U2/RC．UI D．UI－I2R解析：选项A、B的表达式只适用于纯电阻电路，D项表达式表示在非纯电阻电路中的输出功率，虚线框中不知道是哪种元件，功率P＝UI总是适用的，C选项正确．答案： C4.电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图所示)，下列说法正确的是()A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变解析：开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P＝U2R变大，电烙铁的功率变大，A正确，B、C、D错误．答案： A5．在利用滑动变阻器改变灯泡亮度的电路图中，开关闭合前滑动变阻器的接法最合理且路端电压最大的是()解析：A选项中滑动变阻器连入电路的电阻为零，D选项中连入电路的电阻总是全值电阻，不能改变电路的电流．C选项中闭合开关前，滑片靠近下接线柱，接入电路的电阻最小，电路中电流最大，不安全．答案： B6．R1＝10 Ω，R2＝20 Ω，R1允许通过的最大电流为1.5 A，R2两端允许加的最大电压为10 V．若将它们串联，加在电路两端的最大电压可以是()A．45 V B．5 VC．25 V D．15 V解析：本题中R1、R2串联，R1允许通过的最大电流为1.5 A，经计算，R2允许通过的最大电流仅为0.5 A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15 V，因而选D.答案： D7.如图所示，电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联，已知R0＝r，滑动变阻器的最大阻值是2r.当滑动变阻器的滑片P由a端向b端滑动时，下列说法正确的是()A．电路中的电流变大B．电源的输出功率先变大后变小C．滑动变阻器消耗的功率变小D．定值电阻R0上消耗的功率先变大后变小解析：当滑动变阻器的滑片P由a端向b端滑动时，外电路电阻减小，电路中的电流变大，当滑片位于b端时，r＝R外，电源的输出功率最大，选项A对，B错；当把定值电阻R0看作电源内阻时，当滑动变阻器的滑片P位于a端时，滑动变阻器消耗的功率最大，由a端向b端滑动时，滑动变阻器消耗的功率变小，选项C 对；由P＝I2R0知，定值电阻R0上消耗的功率变大，选项D错．答案：AC8.右图是某电源的路端电压随电流变化的特性曲线，则下列结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电流为0.5 A时的外电阻是0D．电源的短路电流为0.5 A解析：由U－I图线可知电源的电动势E＝6.0 V，内阻r＝6.0－5.20.5Ω＝1.6 Ω，故A正确，B错误；由图象可知电源的短路电流一定大于0.5 A，电流为0.5 A时外电阻不是零，而是R＝UI ＝5.20.5Ω＝10.4 Ω，故C、D错误．答案： A9.如图所示，A、B间电压恒为U，当滑动变阻器的滑片P逐渐向上端移动的过程中，灯泡上的电压数值() A．一直为U B．一直为0C．逐渐增大到U D．逐渐减小到0解析：滑动变阻器为分压式接法，灯泡两端的电压从0～U变化，选项C正确．答案： C10.闭合电路的电源电动势为E，内阻为r，如图所示，闭合开关S，当滑动变阻器的滑片P从右端滑到左端时，下列说法中正确的是()A．小灯泡L1、L3变亮，L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1示数变化量较小D．电压表V2示数变化量较小解析：当滑动变阻器的滑片P从右端滑到左端时，并联电路总电阻减小(局部)，总电流I增大，路端电压U减小(整体)，干路电流增大，则L2变亮；与滑动变阻器串联的灯泡L1电流增大，变亮；与滑动变阻器并联的灯泡L3电压U3＝U－U2，U减小，U2增大，则U3减小，L3变暗；U1减小，U2增大，而路端电压U＝U1＋U2减小，所以U1的变化量大于U2的变化量，故A、C错误，B、D正确．答案：BD二、非选择题(本题共5小题，共50分)11．(8分)在测量金属丝电阻率的实验中，可供选用的器材如下：待测金属丝：R x(阻值约4 Ω，额定电流约0.5 A)；电压表：V(量程3 V，内阻约3 kΩ)电流表：A1(量程0.6 A，内阻约0.2 Ω)；A2(量程3 A，内阻约0.05 Ω)；电源：E1(电动势3 V，内阻不计)；E2(电动势12 V ，内阻不计)；滑动变阻器：R(最大阻值约20 Ω)；螺旋测微器；毫米刻度尺；开关S；导线．(1)用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm.(2)若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________________________________________________________________________，电源应选________(均填器材代号)，在虚线框内完成电路原理图．解析：(1)螺旋测微器的读数为(1.5 mm＋27.3×0.01 mm)＝1.773 mm.(2)在用伏安法测电阻的实验，为使测量尽量精确，则电流表、电压表指针需达到半偏以上，又因待测电阻丝的额定电流为0.5 A，所以电流表选A1，电源选E1即可．电路原理如图所示．答案：(1)1.773(1.771～1.775均正确)(2)A1E1电路图见解析．12.(10分)某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.解析：(1)使用多用电表测电阻前，应首先将红、黑表笔短接进行欧姆调零．(2)多用电表电流为“红进黑出”，图甲中外电路电流由2到1，所以红表笔应连1端．(3)多用电表挡位为“×1 k”Ω，指针指15，则R＝15×1 k＝15 kΩ，由图丙知电压表读数为3.60 V.答案：(1)短接(2)1(3)15 3.6013．(10分)有一个小灯泡上标有“4 V，2 W”字样，现在要用伏安法描绘这个小灯泡的U－I图线．有下列器材供选用：A．电压表(0～5 V，内阻10 kΩ)B．电压表(0～10 V，内阻20 kΩ)C．电流表(0～3 A，电阻1 Ω)D．电流表(0～0.6 A，内阻0.4 Ω)E．滑动变阻器(5 Ω，1 A)F．滑动变阻器(500 Ω，0.2 A)G．电源、开关一个、导线若干(1)实验中电压表应选用________，电流表应选用________．为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)．(2)请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图．解析：(1)因小灯泡的额定电压为4 V，所以电压表应选用A，小灯泡的额定电流I＝PU＝0.5 A，所以电流表应选用D；小灯泡正常工作时的电阻为R＝U2P＝8 Ω，因为R V R A>R x，R x为小电阻，电流表应采用外接法，要求电压表从零开始变化，故滑动变阻器采用分压接法，为便于调节，滑动变阻器应选用E.(2)满足实验要求的电路如图所示．接成相应的实物电路如图所示．答案：(1)A D E(2)见解析．14．(10分)小明要测量一电源的电动势E和内阻r，实验器材有：一只DIS电流传感器(可视为理想电流表，测得的电流用I表示)，一只电阻箱(阻值用R表示)，一只开关和导线若干．该同学设计了如图所示的电路进行实验和采集数据．(1)小明设计该实验的原理表达式是________(用E、r、I、R表示)；(2)小明在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”“最小值”或“任意值”)，在实验过程中，将电阻箱调至如图所示位置，则此时电阻箱接入电路的阻值为________Ω.(3)小明根据实验采集到的数据作出如图所示的1I－R图象，则由图象求得，该电源的电动势E＝________ V，内阻r＝________Ω(结果均保留两位有效数字)．解析：(1)在闭合电路中，E、I、R、r几个量之间的关系是E＝I(R＋r)．(2)为了整个电路的安全，所以开始电流要小，即电阻箱电阻调到最大值；题图中电阻箱读数为25 Ω.(3)根据E＝I(R＋r)，推出1I＝RE＋rE，再结合1I－R图象可知，图线的斜率为1E，截距为rE，解得E＝6.0 V(5.8～6.2均可)，r＝2.4 Ω(2.3～2.5均可)．答案：(1)E＝I(R＋r)(2)最大值25(3)6.0(5.8～6.2均可) 2.4(2.3～2.5均可)15．(12分)图中电源电动势E＝12 V，内电阻r＝0.5 Ω.将一盏额定电压为8 V、额定功率为16 W的灯泡与一只线圈电阻为0.5 Ω的直流电动机并联后和电源相连，灯泡刚好正常发光，通电100 min.(1)电源提供的能量是多少？(2)电流对灯泡和电动机所做的功各是多少？(3)灯丝和电动机线圈产生的热量各是多少？解析：(1)灯泡两端电压等于电源两端电压，且U＝E－Ir得总电流I＝E－Ur＝8 A电源提供的能量E电＝IEt＝8×12×100×60 J＝5.76×105 J(2)通过灯泡的电流I1＝PU＝2 A电流对灯泡所做的功W1＝Pt＝16×100×60 J＝9.6×104 J通过电动机的电流I2＝I－I1＝6 A电流对电动机所做的功W2＝I2U2t＝6×8×100×60 J＝2.88×105 J(3)灯丝产生的热量Q1＝W1＝9.6×104 J电动机线圈产生的热量Q2＝I22rt＝36×0.5×6 000 J＝1.08×105 J答案：(1)5.76×105 J(2)9.6×104 J 2.88×105 J(3)9.6×104 J 1.08×105 J综合评估检测卷(三)磁场一、选择题(本大题共12小题，每小题4分，共48分．每小题至少一个答案正确) 1．下列关于电场和磁场的说法中正确的是()A．电场线和磁感线都是封闭曲线B．电场线和磁感线都是不封闭曲线C．通电导线在磁场中一定受到磁场力的作用D．电荷在电场中一定受到电场力的作用答案： D2．下列各图中，表示通电直导线所产生的磁场，正确的是()答案： B3．在磁场中某一点，已经测出一段0.5 cm长的导线中通入0.01 A的电流时，受到的安培力为5.0×10－6 N，则下列说法正确的是()A．该点磁感应强度大小一定是0.1 TB．该点磁感应强度大小一定不小于0.1 TC．该点磁感应强度大小一定不大于0.1 TD．该点磁感应强度的方向即为导线所受磁场力的方向解析：当通电导线与磁场方向垂直时，B＝FIL＝0.1 T，当通电导线与磁场方向不垂直时B＝FIL sin α＞FIL，故应选B.答案： B4．在匀强磁场中，一带电粒子沿着垂直磁感应强度的方向运动．现将该磁场的磁感应强度增大为原来的2倍，则该带电粒子受到的洛伦兹力()A．变为原来的14B．增大为原来的4倍C．减小为原来的12D．增大为原来的2倍答案： D5.初速度为v0的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则()A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变解析：由右手定则判定直线电流右侧磁场的方向垂直纸面向里，再根据左手定则判定电子所受洛伦兹力偏离电流，由于洛伦兹力不做功，电子动能不变．答案： A6.如图所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图．当圆盘高速绕中心轴OO′转动时，通电直导线所受磁场力的方向是()A．竖直向上B．竖直向下C．水平向里D．水平向外解析：由于带负电的圆环顺时针方向旋转，形成的等效电流为逆时针方向，所产生的磁场方向竖直向上．由左手定则可判定通电导线所受安培力的方向水平向里．答案： C7.如图所示为一速度选择器，内有一磁感应强度为B、方向垂直纸面向外的匀强磁场，一束粒子流以速度v 水平射入，为使粒子流经过磁场时不偏转(不计重力)，则磁场区域内必须同时存在一个匀强电场，关于此电场场强大小和方向的说法中，正确的是()A．大小为B/v，粒子带正电时，方向向上B．大小为B/v，粒子带负电时，方向向上C．大小为B v，方向向下，与粒子带何种电荷无关D．大小为B v，方向向上，与粒子带何种电荷无关解析：当粒子所受的洛伦兹力和电场力平衡时，粒子流匀速直线通过该区域，有q v B＝qE，所以E＝B v.假设粒子带正电，则受向下的洛伦兹力，电场方向应该向上．粒子带负电时，电场方向仍应向上．故正确答案为D.答案： D8.如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量的情况是()A．如图所示位置时等于BSB．若使框架绕OO′转过60°角，磁通量为32BSC．若从初始位置转过90°角，磁通量为零D．若从初始位置转过180°角，磁通量变化为2BS 解析：在如题图所示的位置时，磁感线与线框平面垂直，Φ＝BS.当框架绕OO′轴转过60°时可以将图改画成侧视图如图所示，Φ＝BS⊥＝BS·cos 60°＝12BS.转过90°时，线框由与磁感线垂直穿过变为平行，Φ＝0.线框转过180°时，磁感线仍然垂直穿过线框，只不过穿过方向改变了．因而Φ1＝BS，Φ2＝－BS，ΔΦ＝|Φ2－Φ1|＝2BS.综上所述，A、C、D正确．答案：ACD9.如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外．有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子()A．只有速度v大小一定的粒子可以沿中心线通过弯管B．只有质量m大小一定的粒子可以沿中心线通过弯管C．只有质量m与速度v的乘积大小一定的粒子可以沿中心线通过弯管D．只有动能E k大小一定的粒子可以沿中心线通过弯管解析：因为粒子能通过弯管要有一定的半径，其半径r＝R.，由粒子的q、B都相同，则只有当m v一定时，粒子才能通过弯管．所以r＝R＝m vqB答案： C10.用如图所示的回旋加速器来加速质子，为了使质子获得的最大动能增加为原来的4倍，可采用下列哪几种方法？()A．将其磁感应强度增大为原来的2倍B．将其磁感应强度增大为原来的4倍C．将D形金属盒的半径增大为原来的2倍。

高二物理（人教版）选修3-1章节综合测试卷第一章静电场一、选择题（本大题共12小题,每小题5分,共60分。

在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。

全部选对的得5分,选对但不全的得3分,有选错的得0分。

）1. 示波管是示波器的核心部件,它由电子枪、偏转电极和荧光屏组成,如图所示．如果在荧光屏上P点出现亮斑,那么示波管中的（）A. 极板X、Y接电源的正极,Xˊ、Yˊ接电源的负极B. 极板X 、Yˊ接电源的正极,Xˊ、Y接电源的负极C. 极板Xˊ、Y接电源的正极,X、Yˊ接电源的负极D. 极板Xˊ、Yˊ接电源的正极,X、Y接电源的负极2. 如图,平行板电容器经开关S与电源连接,C点所在位置的空间坐标不变且始终处于由带电平板所激发的匀强电场中,选取B板的电势为零,关于C点电势的变化情况,以下说法正确的是（）A. 开关S闭合,将A 板上移一小段距离,极板间电场强度变弱,C 点电势升高B. 开关S闭合,将B板上移一小段距离,极板间电场强度变强,C点电势升高C. 开关S先闭合后断开,然后将A 板上移一小段距离,场强不变,C点电势升高D. 开关S先闭合后断开,然后将B板下移一小段距离,场强不变,C点电势升高3. 一带负电的粒子只在电场力作用下沿x轴正向运动,其电势φ随位移x变化的关系如图所示,其中0～x2段是关于直线x=x1对称的曲线,x2～x3段是直线,则下列说法不正确的是:（）A. 粒子在0～x 2段做匀变速运动,x 2～x 3段做匀速直线运动B. x 2～x 3段的电场强度大小方向均不变,为一定值C. x 1处电场强度大小为零D. 粒子在0处的动能小于在x 3的动能4. 如图所示,在竖直放置间距为d 的平行板电容器中,存在电场强度为E 的匀强电场．有一质量为m ,电荷量为q +的点电荷从两极板正中间处静止释放,重力加速度为g ．则点电荷运动到负极板的过程A. 加速度大小为qE a g m =+ B. 所需的时间为dm t Eq= C. 下降的高度为 2d y =D. 电场力所做的功为 W Eqd =5. 如图所示,一质量为m 、电荷量为q (q >0)的带电小球A （可视为点电荷）用绝缘细线悬挂在O 点．空间存在水平方向的匀强电场(图中未画出),小球A 静止时细线与竖直方向的夹角θ=60°,则匀强电场强度大小为 A. mg qB. 3mg qC. 3mg qD. 3mg 6. 关于电场强度、电势、电势能的说法中正确的有（ ）A. 在电场中,电势高的地方,电场强度就大B. 在电场中,电势高地方,电荷在该点具有的电势能就大C. 在电场中某一点,若放入的电荷电量越大,它所具有的电势能越大D. 在正点电荷电场中任一点,正电荷所具有的电势能一定大于负电荷的电势能7. 如图所示,带电体 P 、Q 可视为点电荷,电荷量相同．倾角为θ、质量为 M 的斜面体放在粗糙水平面上,将质量为 m 的物体 P 放在粗糙的斜面体上,当物体 Q 放在与 P 等高（ PQ 连接水平）且与物体 P 相距为 r 的右侧位置时,P静止且受斜面体的摩擦力为0,斜面体也保持静止,静电力常量为k,则下列说法正确的是（）A. P所带电荷量为2tanmgkrθB. P对斜面压力为0C. 斜面体受到地面的摩擦力为0D. 斜面体对地面的压力为(M+ m )g8. 如图为一匀强电场,某带电粒子从A点运动到B点．在这一运动过程中克服重力做的功为2.0J,电场力做的功为1.5J．则下列说法正确的是( )A. 粒子在A点和B点时的动能和电势能之和相等B. 粒子在A点的电势能比在B点少1.5JC. 粒子在A点的动能比在B点少0.5J D. 粒子在A点的机械能比在B点少1.5J 9. 图中的实线表示电场线,虚线表示只受电场力作用的带电粒子的运动轨迹,粒子先经过M点,再经过N 点．可以判定A. M点的电势小于N点的电势B. 粒子带正电, M点的电势大于N点的电势C. 粒子在M点受到的电场力大于在N点受到的电场力D. 粒子在M点的电势能大于在N点的电势能10. 空间有一电场,各点电势ϕ随位置x的变化情况如图所示．下列说法正确的是（）A. O 点的电场强度一定为零B. 1x -与2x -点的电场强度相同C. 1x -和2x -两点同一等势面上D. 将负电荷从1x -移到1x 电荷的电势能增大11. 如图所示,离地高 H 处有一质量为 m ,带电量为+q 的物体处于电场强度随时间变化规律为 E= E0-kt(E 0和 k 均为大于零的常数,水平向左为电场正方向)的均匀电场中,物体与竖直绝缘墙壁的动摩擦因数为μ,已知μqE 0＞mg,t=0 时,将物体从墙上由静止释放,若物体所受的最大静摩擦力等于滑动摩擦力,当物体下滑 h （ h ＜H ）时恰好脱离墙面,此时速度大小为 v ,最终落在地面上,则A. 物体落地前做加速度一直增大的加速运动B. 物体从脱落墙壁到落地前的运动轨迹是直线C. 物体克服摩擦力做的功等于 mgh-212mvD. 物体与墙壁脱离的时刻等于 0E k12. 在水平向右的匀强电场中,有一质量为m 、电荷量为q （q ＜0）运动的带电小球,经过P 点时速度大小是v 0,方向沿电场线方向；到达Q 点速度方向变为垂直电场线竖直向下,速度大小v=v 0,如图所示．重力加速度为g,下列说法中正确的是（ ）A. 带电小球在做加速度不断变化的曲线运动B. 带电小球在做匀变速曲线运动,加速度大小2a g =C. 从P 到Q 运动中带电小球的速率保持不变D. 从P 到Q 运动中带电小球的机械能减少了2012mv 二、非选择题（本大题共4小题,第13、14题每题10分；第15、16题每题15分；共50分） 13. 把质量是32.010kg -⨯的带电小球B 用细线悬挂起来,如图所示．若将带电荷量为84.010C -⨯的小球A 靠近B ,平衡时细线与竖直方向成45︒角,A 、B 在同一水平面上,相距0.30m ,试求：(1) A 球受到的电场力多大？(2) B 球所带电荷量为多少？14. 一匀强电场,场强方向是水平的（如图）.一个质量为m 的带正电q 的小球,从O 点出发,初速度的大小为v 0,在电场力与重力的作用下,恰能沿与场强的反方向成θ角的直线运动.求：（1）小球作什么运动？（2）匀强电场的电场强度？（3）小球运动到最高点时其电势能变化了多少？.15. 如图所示,金属丝发射出来电子（初速度为零,不计重力）被加速后从金属板的小孔穿出,进入偏转电场。

第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。

总分为100分，时间90分钟。

第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。

2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。

把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。

综合分析可知，故障为A、B 间导线断路，即C选项正确。

3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。

最新人教版高中物理选修3-1测试题全套带答案解析第一章第一章第一章章末检测第一章(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零时，电势一定为零D．电场强度的方向是电势降低最快的方向答案 D解析电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A、B、C错误，选项D正确．图12．如图1所示，空间有一电场，电场中有两个点a和b.下列表述正确的是()A．该电场是匀强电场B．a点的电场强度比b点的大C．a点的电势比b点的高D．正电荷在a、b两点受力方向相同答案 C解析由电场线的分布可以看出，此电场不是匀强电场，选项A错误；b点电场线比a点电场线密，故a 点的电场强度比b点的小，B不正确；根据电场线的方向知a点的电势比b点的大，故C正确．正电荷在a、b两点受力方向分别沿a、b两点的切线方向，选项D错误．图23．空中有两个等量的正电荷q1和q2，分别固定于A、B两点，DC为AB连线的中垂线，C为A、B两点连线的中点，将一正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，下列结论正确的有( ) A ．电势能逐渐减小 B ．电势能逐渐增大 C ．q 3受到的电场力逐渐减小D ．q 3受到的电场力逐渐增大 答案 A解析 中垂线CD 段上的电场强度方向处处都是竖直向上，故正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，电场力做正功，电势能减小，A 对，B 错；中垂线上由C 到D ，电场强度先变大后变小，q 3受到的电场力先变大后变小，C 、D 错．图34．如图3所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 的中点，a 、b 电势分别为φa ＝5 V 、φb ＝3 V ．下列叙述正确的是( ) A ．该电场在c 点处的电势一定为4 V B ．a 点处的场强E a 一定大于b 点处的场强E b C ．一正电荷从c 点运动到b 点电势能一定减少 D ．一正电荷运动到c 点时受到的静电力由c 指向a 答案 C解析 因不知该电场是否是匀强电场，所以E ＝Ud 不一定成立，c 点电势不一定是4 V ，所以A 、B 两项错误．因φa ＞φb ，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b ，所以C 项正确、D 项错误．图45．空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图4所示稳定的静电场．实线为其电场线，虚线为其等势线，A 、B 两点与两球球心连线位于同一直线上，C 、D 两点关于直线AB 对称，则( ) A ．A 点和B 点的电势相同 B ．C 点和D 点的电场强度相同C ．正电荷从A 点移至B 点，静电力做正功D ．负电荷从C 点沿直线CD 移至D 点，电势能先增大后减小 答案 C解析 由题图可知φA ＞φB ，所以正电荷从A 移至B ，静电力做正功，故A 错误，C 正确．C 、D 两点场强方向不同，故B 错误．负电荷从C 点沿直线CD 移至D 点，电势能先减小后增大，所以D 错误，故选C.图56．如图5所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )． A ．k 3q R 2 B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2答案 B解析 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反．在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝k q (3R )2＋k q R 2＝k 10q 9R 2，所以B 选项正确．二、多项选择题(本题共4小题，每小题4分，共16分) 7．下列各量中，与检验电荷无关的物理量是( )A ．电场力FB ．电场强度EC ．电势差UD ．电场力做的功W答案 BC解析 电场力F ＝qE ，与检验电荷有关，故A 项错；电场强度E 、电势差U 与检验电荷无关，故B 、C 对；电场力做功W ＝qU ，与检验电荷有关，故D 项错．8．带电粒子M 只在电场力作用下由P 点运动到Q 点，在此过程中克服电场力做了2.6×10－8 J 的功，那么( )A ．M 在P 点的电势能一定小于它在Q 点的电势能B ．P 点的场强一定小于Q 点的场强C ．P 点的电势一定高于Q 点的电势D ．M 在P 点的动能一定大于它在Q 点的动能答案AD解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q两点的场强大小不能确定，B项错；粒子电性未知，所以P、Q两点的电势高低不能判定，C项错．图69．如图6所示的电路中，AB是两金属板构成的平行板电容器．先将电键K闭合，等电路稳定后再将K 断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变．则下列说法正确的是()A．电容器的电容变小B．电容器内部电场强度大小变大C．电容器内部电场强度大小不变D．P点电势升高答案ACD图710．带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a到b运动，下列说法正确的是()A．粒子带正电B．粒子在a和b点的加速度相同C．该粒子在a点的电势能比在b点时大D．该粒子在b点的速度比在a点时大答案BCD解析由于粒子运动轨迹越来越向上弯曲，可判断它受力方向为竖直向上，所以粒子应带负电，故A错；匀强电场中受力恒定，加速度相同，B对；从a到b由于电场力方向速度方向成锐角，电场力做正功，则电势能减小，动能增大，故该粒子在b点的电势能比在a点时小，在b点的速度比在a点时大．故C、D 正确．三、填空题(每空2分，共10分)图811．如图8所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方与Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好又变为零．若此电荷在A 点处的加速度大小为34g ，此电荷在B 点处的加速度大小为________；方向________；A 、B 两点间的电势差(用Q 和h 表示)为________． 答案 3g 方向竖直向上 －3kQh解析 这一电荷必为正电荷，设其电荷量为q ，由牛顿第二定律，在A 点时mg －kQq h 2＝m ·34g .在B 点时kQq(0.25h )2－mg ＝m ·a B ，解得a B ＝3g ，方向竖直向上，q ＝mgh 24kQ.从A 到B 过程，由动能定理mg (h －0.25h )＋qU AB ＝0， 故U AB ＝－3kQh.图912．如图9所示，在竖直向下、场强为E 的匀强电场中，长为l 的绝缘轻杆可绕固定轴O 在竖直面内无摩擦转动，两个小球A 、B 固定于杆的两端，A 、B 的质量分别为m 1和m 2(m 1＜m 2)，A 带负电，电荷量为q 1，B 带正电，电荷量为q 2.杆从静止开始由水平位置转到竖直位置，在此过程中静电力做功为____________，在竖直位置处两球的总动能为______________． 答案 (q 1＋q 2)El /2 [(m 2－m 1)g ＋(q 1＋q 2)E ]l /2解析 本题考查静电力做功的特点和动能定理，考查学生对功能关系的处理．A 、B 在转动过程中静电力对A 、B 都做正功，即：W ＝q 1E l 2＋q 2E l 2＝(q 1＋q 2)El /2，根据动能定理：(m 2－m 1)g l 2＋(q 1＋q 2)El2＝E k －0，可求解在竖直位置处两球的总动能为E k ＝[(m 2－m 1)g ＋(q 1＋q 2)E ]l /2. 四、计算题(本题共4小题，共50分)图1013．(10分)如图10所示，在匀强电场中，将带电荷量q ＝－6×10－6 C 的电荷从电场中的A 点移到B 点，克服电场力做了2.4×10－5 J 的功，再从B 点移到C 点，电场力做了1.2×10－5 J 的功．求：(1)A 、B 两点间的电势差U AB 和B 、C 两点间的电势差U BC ； (2)如果规定B 点的电势为零，则A 点和C 点的电势分别为多少？ (3)作出过B 点的一条电场线(只保留作图的痕迹，不写做法)． 答案 (1)4 V －2 V (2)4 V 2 V (3)见解析图解析 (1)U AB ＝W AB q ＝－2.4×10－5－6×10－6V ＝4 VU BC ＝1.2×10－5－6×10－6 V ＝－2 V(2)U AB ＝φA －φB ，U BC ＝φB －φC 又φB ＝0故φA ＝4 V ，φC ＝2 V (3)如图所示图1114．(12分)一个带正电的微粒，从A 点射入水平方向的匀强电场中，微粒沿直线AB 运动，如图11所示．AB 与电场线夹角θ＝30°，已知带电粒子的质量m ＝1.0×10－7 kg ，电荷量q ＝1.0×10－10C ，A 、B 相距L ＝20cm.(取g ＝10 m/s 2，结果保留两位有效数字)求： (1)说明微粒在电场中运动的性质，要求说明理由． (2)电场强度的大小和方向．(3)要使微粒从A 点运动到B 点，微粒射入电场时的最小速度是多少． 答案 见解析解析 (1)微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动．(2)在垂直于AB 方向上，有qE sin θ－mg cos θ＝0所以电场强度E ＝1.7×104 N/C 电场强度的方向水平向左(3)微粒由A 运动到B 时的速度v B ＝0时，微粒进入电场时的速度最小，由动能定理得，mgL sin θ＋qEL cosθ＝m v 2A /2，代入数据，解得v A ＝2.8 m/s图1215．(14分)如图12所示，在E ＝ 103 V/m 的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN 连接，半圆轨道所在竖直平面与电场线平行，其半径R ＝0.4 m ，一带正电荷q ＝10－4 C 的小滑块质量为m ＝ 0.04 kg ，与水平轨道间的动摩擦因数μ＝0.2，g 取10 m/s 2，求：(1)要使小滑块能运动到半圆轨道的最高点L ，滑块应在水平轨道上离N 点多远处释放？ (2)这样释放的滑块通过P 点时对轨道压力是多大？(P 为半圆轨道中点) 答案 (1)20 m (2)1.5 N解析 (1)滑块刚能通过轨道最高点条件是 mg ＝m v 2R，v ＝Rg ＝2 m/s滑块由释放点到最高点过程由动能定理得： Eqs －μmgs －mg 2R ＝12m v 2所以s ＝m ⎝⎛⎭⎫12v 2＋2gREq －μmg代入数据得：s ＝20 m(2)滑块过P 点时，由动能定理： －mgR －EqR ＝12m v 2－12m v 2p所以v 2P＝v 2＋2(g ＋Eq m)R 在P 点由牛顿第二定律：N －Eq ＝m v 2PR所以N ＝3(mg ＋Eq ) 代入数据得：N ＝1.5 N图1316．(14分)如图13所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(不计粒子的重力、管的粗细)求： (1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压． 答案 (1)负电 4m v 20R 3kq (2)3md v 203qL解析 (1)由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度v ＝v 0cos 30°＝233v 0 ①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足k QqR 2＝m v 2R ②由①②得：Q ＝4m v 20R3kq(2)粒子射出电场时速度方向与水平方向成30° tan 30°＝v y v 0③v y ＝at ④ a ＝qU md ⑤ t ＝L v 0⑥ 由③④⑤⑥得：U ＝md v 20tan 30°qL ＝3md v 203qL章末检测 第二章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A ．2∶1B ．16∶1C ．4∶1D ．1∶16 答案 B解析 由P ＝I 2R 知：R ＝P I 2，所以R 1∶R 2＝41∶14＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V 的电动势，可获得0.1 A 的电流，则每秒照射到这种太阳能电池上的太阳光的能量是 ( ) A ．0.24 J B ．0.25 J C ．0.26 J D ．0.28 J 答案 C解析 根据W ＝UIt 可得每秒太阳能电池产生的能量为W ＝0.6×0.1×1 J ＝0.06 J ，设太阳能每秒照射的能量为Q ，则由能的转化和守恒定律得Q ×23%＝W ，所以Q ＝0.26 J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是( ) A ．“与”门 B ．“或”门 C ．“非”门 D ．“与非”门 答案 A解析 根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．图14．如图1所示，R 4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R 4所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是( ) A ．I 变大，U 变小 B ．I 变大，U 变大 C ．I 变小，U 变大 D ．I 变小，U 变小答案 A解析 当R 4处出现火情时，R 4↓→R 总↓→I 总↑→U 外↓→U 并↓→IR 3↓→I ↑.故A 项正确．图25．如图2为测量某电源电动势和内阻时得到的UI 图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．则该电路可能为( )答案 B解析 根据UI 图象可知E ＝6 V ，r ＝0.5 Ω，A 图U 外＝4 V ，B 图中U 外＝4.8 V ，C 图中： U 外＝5.7 V ，D 图中U 外＝5.4 V.图36．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ) A.34、14 B.13、23 C.12、12 D.23、13 答案 D解析 电源的效率η＝UI EI ×100%＝UE ×100%.a 点对应的路端电压U 为4个格，而电动势E 为6个格．因此ηa ＝23；b 点对应的路端电压为2个格，因此ηb ＝13.故D 正确．二、多项选择题(本题共4小题，每小题4分，共16分)图47．如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为U ，进线电流为I ；经过一段时间t ，从总电能表中测得这段时间内消耗的电能为W ，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是( ) A ．P ＝I 2R B ．P ＝U 2R C ．P ＝IU D ．P ＝Wt答案 CD解析 电路消耗的电功率的计算公式P ＝UI ，P ＝Wt 是普遍适用的，而A 、B 两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以A 、B 错误， C 、D 正确．图58．某学生做研究串联电路电压特点的实验时，接成如图5所示的电路，接通S 后，他将多用电表电压挡的红、黑表笔并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，故障的原因可能是( ) A ．AB 段断路 B ．BC 段断路 C ．AB 段短路 D ．BC 段短路答案 AD解析 由题意可得U AB ＝U AC ＝U ，说明由A 、B 分别至电源的线路均已接通．若BC 段完好，则AB 段断路；若BC 段短路，则AB 段可能断路，也可能完好．又由题述得U BC ＝0，因而可能AB 段断路，或BC 段短路，也有可能出现两者同时发生的情况．分析时考虑要全面，要把故障的可能原因全部找出来，不要漏掉正确选项．图69．如图6所示，已知电源电动势E ＝12 V ，内阻r ＝1 Ω，定值电阻R ＝2 Ω，通过小灯泡的电流为1 A ，已知小灯泡的电阻为3 Ω，小型直流电动机的线圈电阻 ＝1 Ω，则( ) A ．电动机两端的电压1 V B ．电动机两端的电压6 V C ．电动机的输入功率6 W D ．电动机的输出功率5 W 答案 BCD解析 电动机两端的电压U M ＝E －I (R ＋R L ＋r )＝12 V －1×(2＋3＋1)V ＝6 V ，故选项A 错误，选项B 正确；电动机的输入功率P ＝U M I ＝6×1 W ＝6 W ，P 出＝P －I 2r ＝6 W －1 W ＝5 W ，故选项C 、D 正确．图710．如图7所示，电源的电动势E ＝2 V ，内阻r ＝2 Ω，两个定值电阻均为8 Ω，平行板电容器的电容C ＝3×10－6 F ，则( )A ．开关断开时两极板间的电压43 VB ．开关断开时电容器的带电量4×10－6 CC ．开关接通时两极板间的电压43 VD ．开关接通时电容器的带电量4×10－6 C答案 CD解析 电容器两极板间的电压等于R 2两端电压，开关S 断开时，电路中的总电流I ＝ER 2＋r ＝28＋2 A ＝0.2 A ，电容器的极板电压U ＝IR 2＝0.2×8 V ＝1.6 V ，此时电容器的带电量Q ＝CU ＝3×10－6×1.6 C ＝4.8×10－6 C ，故选项A 、B 错误；开关接通时两定值电阻并联，电容器两极板间的电压等于路端电压，电路中的总电流I ′＝E R 外＋r ＝24＋2A ＝13 A ，电容器的极板电压U ′＝I ′R 外＝13×4 V ＝43 V ，此时电容器的带电量Q ′＝CU ′＝3×10－6×43 C ＝4×10－6 C ，故选项C 、D 正确．三、实验题(本题共2小题，共15分) 11．(6分)某直流电动机M 转动时的UI 图象如图8甲所示，该同学利用图乙的实验电路研究电动机的转动情况，电路中使用恒压电源，R 1＝15 Ω，R 2是滑动变阻器，电流表A 是理想电流表，实验操作步骤如下：图8(1)闭合开关S 2前，调节滑动变阻器，使其滑动触头应在________端．(选填“左”或“右”) (2)先闭合开关S 1，开关S 2保持断开，此时电流表的示数为0.6 A ，则恒压电源输出电压为________ V. (3)再闭合开关S 2，然后缓慢调节滑动变阻器使电动机恰好转动起来，此时电流表的示数为1.8 A ，直流电动机M 实际消耗的电功率为________ W ，滑动变阻器接入电路中的阻值为________．(取两位有效数值) 答案 (1)左 (2)9 (3)3.8 4.8解析 (1)闭合开关S 2前，调节滑动变阻器使其接入电路中的阻值最大，则滑动触头应在左端． (2)恒压电源输出电压U ＝I 1R 1＝0.6×15 V ＝9 V(3)通过直流电动机M 电流I 2＝I －I 1＝1.8 A －0.6 A ＝1.2 A ，根据甲图可知此时直流电动机M 的电压为U M ＝3.2 V ，U 2＝U －U M ＝9 V －3.2 V ＝5.8 V ，则直流电动机M 实际消耗的电功率为P ＝U M I 2＝3.2×1.2 W ＝3.8 W ，滑动变阻器接入电路中的阻值为R ＝U 2I 2＝5.81.2Ω＝4.8 Ω.12．(9分)用伏安法测量一个定值电阻的电阻值，现有的器材规格如下： A ．待测电阻R x (大约100 Ω)B ．直流毫安表A 1(量程0～10 mA ，内阻约100 Ω)C ．直流毫安表A 2(量程0～40 mA ，内阻约40 Ω)D ．直流电压表V 1(量程0～3 V ，内阻约5 kΩ)E ．直流电压表V 2(量程0～15 V ，内阻约15 kΩ)F ．直流电源(输出电压4 V ，内阻不计)G ．滑动变阻器R (阻值范围0～50 Ω，允许最大电流1 A) H ．开关一个、导线若干(1)根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选________，直流电压表应选________．(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些． (3)用铅笔按电路图将实物图连线．图9答案 (1)C D (2)电路图见解析 (3)实物图见解析解析 (1)由于直流电源的电动势为4 V ，待测电阻R x 阻值约100 Ω，故通过R x 的最大电流约为40 mA ，所以直流毫安表应选C ；直流电压表若选15 V 量程，则读数误差较大，故应选D.(2)由于要求电压和电流的变化范围尽可能大一些，所以滑动变阻器采用分压式接法； 由于R V R x ＝5 000100＝50＞R x R A ＝10040＝2.5，故电流表采用外接法．电路图如图：(3)根据电路图，实物图连线如图：四、计算题(本题共4小题，共45分)13．(10分)如图10甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图象如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：图10(1)电源的电动势和内阻． (2)定值电阻R 2的阻值． (3)滑动变阻器的最大阻值．答案 (1)20 V 20 Ω (2)5 Ω (3)300 Ω解析 (1)将乙图中AB 线延长，交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V ，内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应乙图中的B 点，即U 2＝4 V 、I 2＝0.8 A ，得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由乙图知此时U 外＝16 V ，I 总＝0.2 A ，所以R 外＝U 外I 总＝80 Ω.因为R 外＝R 1R 3R 1＋R 3＋R 2，所以滑动变阻器的最大阻值为：R 3＝300 Ω.图1114．(10分)如图11所示的电路中，电源的电动势E ＝12 V ，内阻未知，R 1＝8 Ω，R 2＝1.5 Ω，L 为规格“3 V ，3 W ”的灯泡，开关S 断开时，灯泡恰好正常发光．(不考虑温度对灯泡电阻的影响)试求： (1)灯泡的额定电流和灯丝电阻； (2)电源的内阻；(3)开关S 闭合时，灯泡实际消耗的功率． 答案 (1)1 A 3 Ω (2)1 Ω (3)0.48 W 解析 (1)灯泡的额定电流I 0＝P 0U 0＝33A ＝1 A 灯丝电阻R L ＝U 20P 0＝323Ω＝3 Ω(2)断开S 时，灯L 正常发光，即I 1＝I 0，根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω(3)闭合S 时，设外电路总电阻为R 外 R 外＝R L ·R 2R L ＋R 2 ＋R 1＝9 Ω干路电流为I 总＝ER 外＋r＝1.2 A灯两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯的实际功率P ＝U 2LR L＝0.48 W15．(12分)在如图12甲所示的电路中，电阻R 1和R 2都是纯电阻，它们的伏安特性曲线分别如图乙中Oa 、Ob 所示．电源的电动势E ＝7.0 V ，内阻忽略不计．图12(1)调节滑动变阻器R 3，使电阻R 1和R 2消耗的电功率恰好相等，求此时电阻R 1和R 2阻值为多大？R 3接入电路的阻值为多大？(2)调节滑动变阻器R 3，使R 3＝0，这时电阻R 1和R 2消耗的电功率各是多少？ 答案 (1)1 000 Ω 1 000 Ω 800 Ω (2)1.05×10－2 W 1.4×10－2 W解析 (1)R 1、R 2和R 3串联，电流相等，当电阻R 1和电阻R 2消耗的电功率相等时，由伏安特性曲线可知，此时电路中的电流I ＝2.5 mA.这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V. 由欧姆定律得R 1＝R 2＝U 1I＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω(2)调节滑动变阻器R 3，当R 3＝0时 U 1＋U 2＝E ＝7 V又因通过电阻R 1和R 2的电流相等，从伏安特性曲线上可以看出，I ＝3.5 mA ，且U 1＝3 V ，U 2＝4 V 电阻R 1消耗的电功率为P 1＝IU 1＝1.05×10－2 W 电阻R 2消耗的电功率为P 2＝IU 2＝1.4×10－2 W16．(13分)一台电风扇，内阻为20 Ω，接上220 V 电压后，消耗的功率为66 W ．求： (1)电风扇正常工作时通过风扇电动机的电流；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？答案 (1)0.3 A (2)64.2 W 1.8 W 97.3% (3)11 A 2 420 W 2 420 W解析 (1)由P 入＝IU 得I ＝P 入U ＝66220 A ＝0.3 A(2)电风扇正常工作时转化为内能的功率 P 内＝I 2r ＝0.32×20 W ＝1.8 W电风扇正常工作时转化为机械能的功率 P 机＝P 入－P 内＝66 W －1.8 W ＝64.2 W 电风扇正常工作时电动机的效率 η＝P 机P 入×100%＝64.266×100%≈97.3%(3)电风扇扇叶被卡住后通过电动机的电流 I ＝U r ＝22020 A ＝11 A 电动机消耗的电功率 P ＝IU ＝11×220 W ＝2 420 W 电动机发热功率P 热＝I 2r ＝112×20 W ＝2 420 W.章末检测 第三章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分) 1．下面关于磁场的说法正确的是( )A ．某点一小段通电直导线受到的磁场力方向与该点磁场的方向一致B ．某点小磁针北极的受力方向与该点磁场方向一致C ．某点小磁针的南极指向，即为该点的磁场方向D ．在通电螺线管外部小磁针北极受力方向与磁场方向一致，在内部小磁针北极受力方向与磁场方向相反 答案 B2．关于带电粒子在电场或磁场中运动的表述，以下正确的是( )A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同B．正电荷只在电场力作用下，一定从高电势处向低电势处运动C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同答案 C解析当带电粒子带负电时，在电场中某点受到的电场力方向与该点的电场强度方向相反，当带电粒子带负电时，受到的电场力方向与该点的电场强度方向相同，故A错误；由U AB＝Wq知，若电场力的方向与运动方向相反，电场力做负功，则正电荷将从低电势处向高电势处运动，故B错误；根据左手定则，带电粒子在磁场中运动时受到的洛伦兹力方向一定与速度的方向垂直．故C正确，D错误．所以选C.3．在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带()A．正电荷B．负电荷C．正负电荷共存D．无法判断答案 B解析小磁针的S极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B正确．图14．如图1所示，当开关S闭合的时候，导线ab受力的方向应为()A．向右B．向左C．向纸外D．向纸里答案 D5．如图2所示，空间存在水平向里、磁感应强度的大小为B的匀强磁场，磁场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电荷量为－q、质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数为μ＜tan θ.则小球运动过程中的速度时间图象可能是()答案 C解析 带电小球套静止时受到竖直向下的重力G 、垂直斜面向上的支持力N 和沿斜面向上的摩擦力f ，小球下滑后，再受到一个垂直斜面向上的洛伦兹力F ，沿斜面方向有：mg sin θ－μ(mg cos θ－F )＝ma ，在垂直于斜面方向有：N ＋F ＝mg cos θ，由于小球加速，据F ＝q v B ，F 增大而支持力N 减小，据f ＝μF N ，摩擦力减小，导致加速度a 增加；当速度v 1增加到某个值时，出现mg cos θ－F ＝0，有mg sin θ＝ma ，此时加速度最大；此后，F ＞mg cos θ，支持力N 反向，且速度越增加支持力N 越大，摩擦力f 也随着增加，最后出现mg sin θ＝f ，之后小球做匀速下滑；所以只有C 选项正确．图36．带电粒子以初速度v 0从a 点进入匀强磁场如图3所示，运动中经过b 点，Oa ＝Ob .若撤去磁场加一个与y 轴平行的匀强电场，带电粒子仍以速度v 0从a 点进入电场，仍能通过b 点，则电场强度E 和磁感应强度B 的比值为( ) A ．v 0 B.1v 0 C ．2v 0 D.v 02答案 C解析 设Oa ＝Ob ＝d ，因带电粒子在匀强磁场中做匀速圆周运动，所以圆周运动的半径正好等于d 即d ＝m v 0qB ，得B ＝m v 0qd. 如果换成匀强电场，带电粒子做类平抛运动，那么有d ＝12·qE m ·⎝⎛⎭⎫d v 02得E ＝2m v 20qd ，所以E B＝2v 0.选项C 正确．二、多项选择题(本题共4小题，每小题4分，共16分)7．如图直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是( )。

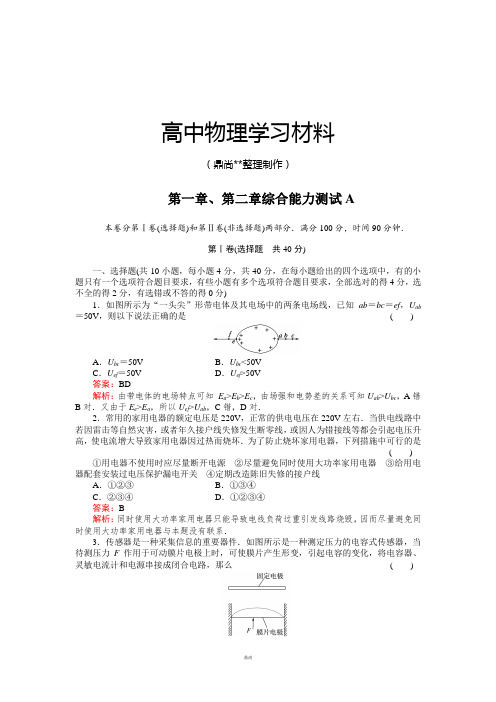

高中物理学习材料（鼎尚**整理制作）第一章、第二章综合能力测试A本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示为“一头尖”形带电体及其电场中的两条电场线，已知ab＝bc＝ef，U ab ＝50V，则以下说法正确的是()A．U bc＝50V B．U bc<50VC．U ef＝50V D．U ef>50V答案：BD解析：由带电体的电场特点可知E a>E b>E c，由场强和电势差的关系可知U ab>U bc，A错B对．又由于E e>E a，所以U ef>U ab，C错，D对．2．常用的家用电器的额定电压是220V，正常的供电电压在220V左右．当供电线路中若因雷击等自然灾害，或者年久接户线失修发生断零线，或因人为错接线等都会引起电压升高，使电流增大导致家用电器因过热而烧坏．为了防止烧坏家用电器，下列措施中可行的是()①用电器不使用时应尽量断开电源②尽量避免同时使用大功率家用电器③给用电器配套安装过电压保护漏电开关④定期改造陈旧失修的接户线A．①②③B．①③④C．②③④D．①②③④答案：B解析：同时使用大功率家用电器只能导致电线负荷过重引发线路烧毁，因而尽量避免同时使用大功率家用电器与本题没有联系．3．传感器是一种采集信息的重要器件．如图所示是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路，那么()A ．当F 向上压膜片电极时，电容将减小B ．当F 向上压膜片电极时，电容将增大C ．若电流计有示数，则压力F 发生变化D ．若电流计有示数，则压力F 不发生变化答案：BC解析：当F 向上压膜片电极时，板间距离减小，电容器的电容将增大．当F 变化时，电容变化，而板间电压不变，由Q ＝CU ，故带电荷量Q 发生变化，电容器将发生充、放电现象，回路中有电流，电流计有示数．反之，电流计有示数时，压力F 必发生变化．4．一负电荷从电场中A 点由静止释放，只受电场力作用，沿电场线运动到B 点，它运动的v －t 图象如图所示，则A 、B 两点所在区域的电场线分布情况可能是 ( )答案：C解析：由v －t 图象可知，粒子做加速度逐渐增大的加速运动，再由电场线分布特点可知C 选项正确．5．如图所示，竖直放置的劲度系数为k 的轻质弹簧，上端与质量为m 的小球连接，下端与放在水平桌面上的质量为M 的绝缘物块相连，小球与弹簧绝缘，小球带正电，带电量为q ，物块、弹簧和小球组成的系统处于静止状态，现突然加上一个竖直向上，大小为E 的匀强电场，某时刻物块对水平面的压力为零，则从加上匀强电场到物块对水平面的压力为零的过程中，小球电势能改变量的大小 ( )A.Eq (M ＋m )kg B.Eq (M －m )k g C.EqMg kD.Eqmg k 答案：A 解析：开始弹簧被压缩了x 1＝mg k ，后又被拉长x 2＝Mg k.小球电势能改变等于静电力做功，则W ＝Eq (x 1＋x 2)＝Eq (M ＋m )g /k ，故A 正确．6．一带电粒子射入一固定在O 点的点电荷的电场中，粒子运动轨迹如图中虚线abc 所示．图中实线是同心圆弧，表示电场的等势面．不计重力，以下哪个说法错误 ( )A．此粒子一直受到静电排斥力的作用B．粒子在b点的电势能一定大于在a点的电势能C．粒子在b点的速度一定大于在a点的速度D．粒子在a点和c点的速度大小一定相等答案：C解析：根据题设粒子运动轨迹的弯曲情况，结合曲线运动的产生条件可知，粒子与这一场源电荷带同种电，使粒子一直受到静电排斥力作用，所以选项A正确．若粒子沿a→b方向射入，在斥力作用下要克服斥力做功，导致粒子的电势能增加，所以选项B也正确．由于带电粒子在运动过程中，只有电场力做功，而且粒子由a到b电场力做负功，根据动能定理，粒子的动能必然减少，速度v b<v a，所以选项C是错的．c点与a点位于同一等势面上，粒子所具有的电势能应相等．由于在沿abc运动的全过程中只有电场力做功，粒子的电势能与动能的总和时刻保持恒定，它在c点的动能与在a 点时的动能相等，速度的大小也相等，所以选项D正确．7．在下图电路中K1、K2、K3、K4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动？()A．K1B．K2C．K3D．K4答案：C解析：油滴受重力G与电场力F平衡，欲使液滴向下运动，电场力F<G，则E变小，则U变小，电容器两端电压与R3两端电压相等，要使R3两端电压降低，只有断开K3，所以选C.8．一同学将变阻器与一只6V,6～8W的小灯泡L及开关S串联后接在6V的电源E上，当S闭合时，发现灯泡发亮．按此图的接法，当滑片P向右滑动时，灯泡将()A．变暗B．变亮C．亮度不变D．可能烧坏灯泡答案：B解析：由图可知，变阻器接入电路的是PB段的电阻丝，当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．9．(2009·黄冈模拟)酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U 与酒精气体浓度c 之间的对应关系正确的是 ( )A ．U 越大，表示c 越大，c 与U 成正比B ．U 越大，表示c 越大，但是c 与U 不成正比C ．U 越大，表示c 越小，c 与U 成反比D ．U 越大，表示c 越小，但是c 与U 不成反比答案：B 解析：题中给出传感器电阻r ′的倒数与酒精气体浓度c 是正比关系，即1r ′＝kc ，电压表示数U ＝R 0E r ′＋R ＋R 0＋r ＝R 0E 1kc ＋R ＋R 0＋r ＝kR 0E k (R ＋R 0＋r )＋1c，可以看出电压与浓度的关系不是正比关系，但随浓度的增加而增加．故只有选项B 正确．10．如图所示的电路中，闭合开关，灯L 1、L 2正常发光．由于电路出现故障，突然发现L 1变亮，L 2变暗，电流表的读数变小，根据分析，发生的故障可能是 ( )A ．R 1断路B ．R 2断路C ．R 3短路D ．R 4短路答案：A解析：等效电路如下图所示，若R 1断路，总外电阻变大，总电流减小，路端电压变大，L 1两端电压变大，L 1变亮；ab 部分电路结构没变，电流仍按原比例分配，总电流减小，通过L 2、R 4的电流都减小，故A 选项正确．若R 2断路，总电阻变大，总电流减小，ac 部分电路结构没变，电流仍按原比例分配，R 1、L 1中电流都减小，与题意相矛盾，故B 选项错．若R 3短路或R 4短路，总电阻减小，总电流增大，A 中电流变大，与题意相矛盾，故C 、D 选项错，正确选项只有A.第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共22分．把答案直接填在横线上)11．(4分)下图为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形．(1)若要增大显示波形的亮度，应调节______________旋钮．(2)若要屏上波形线条变细且边缘清晰，应调节________旋钮．(3)若要将波形曲线调至屏中央，应调节________与________旋钮．答案：(1)辉度(2)聚焦(3)竖直位移；水平位移解析：辉度调节旋钮是用来调节图像的亮度，聚焦调节旋钮可使电子束会聚成细束，在屏上出现小亮斑使图像线条清晰．水平位移旋钮用来调节图像水平方向的位置，竖直位移旋钮用来调节图像竖直方向位置．12．(5分)(2009·湛师附中)(1)如图所示，用多用电表研究光敏电阻的阻值与光照强弱的关系．①应将多用电表的选择开关置于________挡；②将红表笔插入________接线孔，黑表笔插入________接线孔(填“＋”或“－”)；③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θ________θ′(填“<”，“＝”或“>”)；④测试后应将选择开关置于________档．(2)有一内阻未知(约25kΩ～35kΩ)、量程未知(约25V～35V)，共有30个均匀小格的直流电压表．某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用电表刻度盘上读出电阻刻度中间值为30.A．请你将他们的实验电路连接起来，他们在实验过程中，欧姆档的选择开关拨至倍率“×______”．B．在实验中，某同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．答案：(1)①欧姆②“＋”、“－”③>④OFF或交流电压最高档(2)A.电路如图所示，测电阻时应尽量使指针指在中间值附近，所以应选“×1k”B ．欧姆表中值电阻为R 中＝30×1kΩ＝30000Ω，欧姆表指n 刻度，则电压表内电阻R V＝1000n ，流过电压表电流I V ＝U /R V ＝U /(1000n )，根据闭合电路欧姆定律电池电动势E ＝U＋I V R 中＝n ＋30nU . 13．(6分)表格中所列数据是测量小灯泡U －I 关系的实验数据：U (V) 0.0 0.2 0.5 1.0 1.5 2.0 2.5 3.0I (A) 0.000 0.050 0.100 0.150 0.180 0.195 0.205 0.215(1)分析上表内实验数据可知，应选用的实验电路图是图________(填“甲”或“乙”)(2)在方格纸内画出小灯泡的U －I 曲线，分析曲线可知小灯泡的电阻随I 变大而________(填“变大”、“变小”或“不变”)；(3)如图丙所示，用一个定值电阻R 和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3V 的电源上．已知流过电阻R 的电流是流过灯泡b 电流的两倍，则流过灯泡b 的电流约为____A.答案：(1)甲 (2)变大 (3)0.0714．(7分)某同学利用图(a)所示的电路研究灯泡L 1(6V ,1.5W)、L 2(6V ,10W)的发光情况(假设灯泡电阻恒定)图(b)为实物图．(1)他分别将L 1、L 2接入图(a)中的虚线框位置，移动滑动变阻器的滑片P ，当电压表示数为6V 时，发现灯泡均能正常发光．在图(b)中用笔线代替导线将电路连线补充完整．(2)接着他将L 1和L 2串联后接入图(a)中的虚线框位置，移动滑动变阻器的滑片P ，当电压表示数为6V 时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是__________________．现有如下器材：电源E (6V ，内阻不计)灯泡L 1(6V ,1.5W)、L 2(6V,10W)，L 3(6V,10W)，单刀双掷开关S.在图(c)中设计一个机动车转向灯的控制电路：当单刀双掷开关S 与1相接时，信号灯L 1亮，右转向灯L 2亮而左转向灯L 3不亮；当单刀双掷开关S 与2相接时，信号灯L 1亮，左转向灯L 3亮而右转向灯L 2不亮．答案：(1)如图b(2)由于R L1比R L2大得多，灯泡L 2电压很小，虽然有电流流过，但功率很小，分得的电压不能发光(3)如图c三、论述·计算题(共5小题，共38分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．(6分)地面上空存在一个电场，若地面的重力加速度为g ，离地面0.1R (R 为地球半径)处一个质量为m 、电量为－q 的负离子恰好平衡，求该处的电场强度．答案：mg 1.21q，竖直向下． 解析：由万有引力定律求出高空的重力加速度，再根据平衡条件求电场强度．地面附近G mM R 2＝mg ，离地面高0.1R 处G mM (1.1R )2＝mg ′，g ′＝g 1.21.高空带电粒子受重力mg ′，竖直向下；电场力Eq ，竖直向上；电场强度，方向竖直向下，Eq ＝mg ′＝m g 1.21. ∴E ＝mg 1.21q. 16．(7分)三只灯泡L 1、L 2和L 3的额定电压分别为1.5V 、1.5V 和2.5V ，它们的额定电流都为0.3A.若将它们连接成下图(1)、图(2)所示电路，且灯泡都正常发光，(1)试求图(1)电路的总电流和电阻R 2消耗的电功率；(2)分别计算两电路电源提供的电功率，并说明哪个电路更节能．答案：(1)I 总＝0.9A ；P R 2＝0.045W(2)P 总＝2.7W ；P ′总＝1.8W ；图2电路比图1电路更节能．解析：(1)由题意，在图(1)电路中：电路的总电流I 总＝I L 1＋I L 2＋I L 3＝0.9AU 路端＝E －I 总r ＝2.55VU R 2＝U 路端－U L 3＝0.05VI R 2＝I 总＝0.9A电阻R 2消耗功率P R 2＝I R 2U R 2＝0.045W(2)图(1)电源提供的电功率P 总＝I 总E ＝0.9×3W ＝2.7W图(2)电源提供的电功率P ′总＝I ′总E ′＝0.3×6W ＝1.8W由于灯泡都正常发光，两电路有用功率相等，而P ′总＜P 总所以图(2)电路比图(1)电路节能．17．(7分)长为L 的平行金属板电容器，两板间形成匀强电场，一个带电荷量为＋q ，质量为m 的带电粒子，以初速度v 0紧贴上极板沿垂直于电场线方向射入匀强电场中，刚好从下极板边缘射出，且射出时速度方向恰好与下板成30°角，如下图所示，求匀强电场的场强大小和两极板间的距离．答案：3m v 203qL ；36L 解析：带电粒子经过匀强电场好像从平行金属板的中间L 2处发生偏转，其偏转角的正切为：tan θ＝y L 2＝2y L ，d ＝y ＝L 2tan θ＝36L ，而y ＝12at 2＝12 qE m ⎝⎛⎭⎫L v 02＝36L ，则E ＝3m v 203qL. 18．(9分)一辆电动车，蓄电池充满后可向电动机提供E 0＝4.5×106J 的能量，已知车辆总质量M ＝150kg ，行驶时所需克服的阻力F 阻是车辆总重力的0.05倍．(1)若这辆车的电动机的效率η＝80%，则这辆车充一次电能行驶的最大距离是多少？(g 取10m/s 2)(2)若电动车蓄电池的电动势E 1＝24V ，工作时的电流强度I ＝20A ，设电动车电路中总电阻为R ，蓄电池工作时有20%的能量在R 上转化为内能．求R 的大小．答案：(1)48km (2)0.24Ω解析：(1)当匀速行驶时，F ＝F 阻，由题意得：ηE 0＝F 阻x max 所以x max ＝ηE 0F 阻＝0.8×4.5×1060.05×150×10m ＝4.8×104m ＝48km(2)由能量关系P R ＝η′E 1I又因为P R ＝I 2R ，所以R ＝η′E 1I ＝0.2×2420Ω＝0.24Ω19．(9分)(2009·吉林长春)如图所示，M 、N 是水平放置的一对正对平行金属板，其中M 板中央有一小孔O ，板间存在竖直向上的匀强电场，AB 是一根长为9L 的轻质绝缘细杆，在杆上等间距地固定着10个完全相同的带电小球，每个小球带电荷量为q ，质量为m ，相邻小球间的距离为L .现将最下端的小球置于O 处，然后将AB 由静止释放，AB 在运动过程中始终保持竖直，经观察发现，在第四个小球进入电场到第五个小球进入电场前这一过程中，AB 做匀速直线运动，求：(1)两板间的电场强度E ；(2)上述匀速运动过程中速度大小v ；(3)最多可以有多少个小球进入电场中．答案：(1)5mg 2q(2)3gL (3)8个 解析：(1)由力的平衡条件得：10mg ＝4qEE ＝5mg /2q(2)由动能定理得：10mg ×3L －qE (3L ＋2L ＋L )＝12(10m )v 2－0 v ＝3gL(3)由动能定理得：10mg ·(n －1)L －qE [L ＋2L ＋3L ＋…＋(n －1)L ]＝0n ＝8个(n ＝1舍去)．t。

高中物理学习材料第一章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．2012年9月19日鹤壁市山城区4名小学生校园遭雷击，引起了市委、市政府的高度重视，要求有关部门加大防雷避雷知识的宣传，提高广大人民群众的防范意识，做好防雷工作，保障人民群众安全。

假如在户外我们遭遇雷电，下列防雷措施可行的是( )①在大树下避雷雨②停留在山顶、山脊的凉亭等地方避雷雨③不要快速开摩托、快骑自行车和在雨中狂奔④在空旷地带，最好关掉手机电源A．①③ B．②③ C．①④ D．③④答案：D解析：表面具有突出尖端的导体，在尖端的电荷分布密度很大，使得其周围电场很强，就可能使其周围的空气发生电离而引发尖端放电。

因此不要在大树下避雨；别停留在山顶、山脊的凉亭等地方；快速开摩托、快骑自行车和在雨中狂奔，身体的跨步越大，电压就越大，雷电也越容易伤人；在空旷地带使用手机通话，手机很有可能成为闪电的放电对象。

2．(2012·寿光高二检测)如图所示某区域电场线关于O1、O2对称，正方形ABCD也关于O1O2对称。

关于A、B、C、D四点场强的大小和电势的高低关系中，正确的是( )A．E A＝E B＝E C＝E DB．E A＝E B>E C＝E DC．φA＝φD>φB＝φCD．φA>φD>φC>φB答案：BD解析：根据电场线的分布情况可知，该区域的电场是等量异种点电荷形成的电场，由对称性可知：E A＝E B，E C＝E D，由电场线的疏密程度可知：E A>E D，E B>E C，故A错B对，根据沿电场线电势降低得φA>φB，φD>φC，又由等势面与电场线垂直得：φA>φD，φC>φB。

Competitors are like whetstones. It sharpens us very sharply. Then we pick up the knife and cut it off.精品模板助您成功！（页眉可删）幼儿园中班教案《路边的树》活动目标：1、根据树的形态、颜色进行想象，初步学习从一点向多点发散的思维方法。

2、通过创造性地表现大树的眼睛，想象和感知马路上的热闹。

3、在创作时体验色彩和图案对称带来的均衡美感。

4、培养幼儿的欣赏能力。

活动准备：1、材料准备：水粉颜料，水粉笔、围裙、套袖、与孩子相当的图片2、幼儿知识经验准备：调查了解哪里有树3、课件的准备：有关大树的PPT活动过程：(一)图片导入，经验回顾1、经验交流。

师：“在来幼儿园的路上看到了什么?”PPT出示“树”，“今天我们来讨论树，哪里有树?”引导孩子交流对树的位置的经验影像，促进孩子对新经验的建构。

2、大胆说出树好在哪里?并通过教师的回应提升，了解树木能净化空气、美化环境等功能，引发孩子的情感同时引出孩子们对树的热爱。

(二)欣赏课件，引发想象1、在轻柔的背景音乐中，欣赏PPT中“树的美景”。

并通过欣赏，引导孩子大胆说出自己心中所想，从而为孩子广阔的想象做铺垫。

2、使用有趣的方式引导幼儿参与PPT的操作(用我们的小手依次“点开”PPT中的色块)，通过PPT出示不同形态的树，引发孩子从树的颜色、形态进行想象。

(1)绿色色块——绿色树叶的形态奇异的树。

“这棵树像什么?”根据树的形态来想想象。

(2)黄色色块——黄色树叶的形态奇异的树。

“这是哪个季节的树?这棵树像什么?”同样根据树的形态来想想象。

(3)红色色块——红色树叶的树。

“红颜色的树让你想到了什么?”根据颜色进行发散性的想象。

(4)蓝色色块。

“猜猜蓝色色块后，藏着什么样的树?”通过老师的质疑“你见过蓝色的树吗”，来引发对“灯树”的了解和想象。

(三)动手玩乐，换位想象1、添画想象：“如果树有眼睛会是怎么样的呢?”通过美术活动创造性地表现大树的眼睛。

《选修3—1》综合评估限时：90分钟 总分：100分一、选择题☎每小题 分，共 分✆．在一个等边三角形✌顶点 、 处各放一个点电荷时，测得✌处的电场强度大小为☜，方向与 边平行沿 指向 如图 所示，拿走 处的电荷后，✌处电场强度的情况将是☎ ✆图✌．大小仍为☜，方向由✌指向．大小变为☜ ，方向不变．大小仍为☜，方向沿 ✌向外．无法确定解析：根据矢量合成法则可推理知，在 、 两处同时存在场电荷时，合电场场强方向沿平行 的方向，说明 、 两处电荷在✌处独立产生的场强大小相等，方向均与合电场场强成 当撤去 处场电荷时，只剩下 处场电荷，此时✌处场强大小为☜，方向沿 ✌方向向外．答案：．如图 所示，✌是某个点电荷电场中的一条电场线，在线上 点放一个自由的负电荷，它将沿电场线向 点运动．下列判断中正确的是☎✆图✌．电场线由 指向✌，该电荷做加速运动，加速度越来越小．电场线由 指向✌，该电荷做加速运动，加速度越来越大．电场线由 指向✌，该电荷做加速运动，加速度变化不能确定 ．电场线由✌指向 ，该电荷做匀加速运动解析：电场线是直线型，负电荷由静止开始做加速运动，它的运动方向与电场线方向相反．而电荷运动所在处的电场线疏密程度不确定，故它的加速度大小变化情况也不确定．答案：图．如图 所示，电荷量为＋❑和－❑的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有☎✆✌．体中心、各面中心和各边中点．体中心和各边中点．各面中心和各边中心．体中心和各面中心解析：对于每个侧面，分别连接两正点电荷与两负点电荷，即两条对角线，可以看到两条对角线的交点处电场强度都为零，所以各侧面的电场强度都为零．分析每个边的中点的电场强度都不可能为零．所以 正确．答案：图．如图 所示是一只利用电容器电容☎ ✆测量角度☎→✆的电容式传感器的示意图．当动片和定片之间的角度☎→✆发生变化时，电容☎ ✆便发生变化，于是通过知道电容☎ ✆的变化情况就可以知道角度☎→✆的变化情况．下图的图像中，最能正确反映角度☎→✆与电容☎ ✆之间关系的是☎✆解析：由题中介绍的电容器构造可知： ＝↙⇨ ♎＝☎⇨－→✆ 所以 ＝⇨ ↙⇨ ♎－↙⇨ ♎ →电容 随→增大而减小，且为线性关系．答案：．空间存在匀强电场，有一电荷量❑☎❑ ✆，质量❍的粒子从点以速率❖ 射入电场，运动到✌点时速率为 ❖ 现有另一电荷量－❑、质量❍的粒子以速率 ❖ 仍从 点射入该电场，运动到 点时速率为 ❖ 若忽略重力的影响，则☎✆✌．在 、✌、 三点中， 点电势最高．在 、✌、 三点中，✌点电势最高． ✌间的电势差比 间的电势差大． ✌间的电势差比 间的电势差小解析：本题考查电场力做功和动能定理，意在考查考生掌握电场力做功与电势能的变化关系．由动能定理有❑✞ ✌＝❍☎❖ ✆ －❍❖ ＝❍❖ ；－❑✞ ＝❍☎❖ ✆ －❍☎❖ ✆ ＝❍❖ ，故在三点中， 点的电势最高，✌点的电势最低， ✌间的电势差比 间的电势差小，所以选✌答案：✌．一辆电瓶车，质量为  ♑，由内阻不计的蓄电池组向直流电动机提供  ✞的电压，当电瓶车在水平地面上以  ❍♦的速度匀速行驶时，通过电动机的电流为 ✌，设车所受的阻力是车重的 倍☎♑＝  ❍♦ ✆，则此电动机的内阻是☎✆✌．   ．  ．   ．  解析：由能量守恒得：✞✋♦＝☞❖♦＋✋ ❒♦，又☞＝♐＝ ☝，所以✞✋＝ ☝ ❖＋✋ ❒，所以❒＝  答案：图．如图 所示，在正交的匀强电场和匀强磁场区域内☎磁场垂直纸面向里✆，有一离子☎不计重力✆从匀强电场左边飞入，恰能沿直线飞过此区域，则☎✆✌．若离子带正电，☜方向应向下．若离子带负电，☜方向应向上．若离子带正电，☜方向应向上．不管离子带何种电荷，☜的方向都向下解析：离子要能沿直线飞过此区域，则需要满足电场力与洛伦兹力等大反向．答案：✌图．如图 所示的电路，当闭合开关时，灯☹、☹正常发光．由于电路出现故障，突然发现灯☹ 变亮，灯☹ 变暗，电流表的读数变小．试根据上述现象判断，发生的故障可能是☎✆✌． 断路． 断路． 短路． 短路图解析：画出电路的等效电路如图 所示．再根据闭合电路欧姆定律可判断✌正确．答案：✌图．当放在同一平面内的长直导线 ☠和金属框通以如图 所示电流时， ☠固定不动，金属框的运动情况是☎✆✌．金属框将靠近 ☠．金属框将远离 ☠．金属框将以✠✠ 为轴转动．金属框将以✡✡ 为轴转动解析：金属框左边受到吸引力，右边受到排斥力，上、下两边各受到向外的力，相互抵消，但左边的吸引力大于右边排斥力，故✌对．答案：✌．如下图 所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置．其核心部分是两个 型金属盒，置于匀强磁场中，两盒分别与高频电源相连．则带电粒子加速所获得的最大动能与下列因素有关的是☎✆图✌．加速的次数．加速电压的大小．金属盒的半径．匀强磁场的磁感应强度解析：粒子飞出时有： ＝❍❖❑，所以此时动能☜ ＝❍❖ ＝❍＝❑❍，所以最大动能与半径 和磁感应强度 有关．答案： 二、填空题☎每小题 分，共 分✆图 ．如图 所示，✌、 两带电小球可视为点电荷，✈✌＝ － 、✈ ＝－ － ，✌相距 ♍❍在水平外电场的作用下，✌保持静止，悬线却处于竖直方向，由此可知水平外电场的场强♉♉♉♉♉♉，方向♉♉♉♉♉♉．解析：✌在水平方向上不受力，∴外电场方向向左，☜＝☞❑＝☞ ✌✈✌＝✈✌✈❒ ✌✈✌＝✈❒ ✌＝  ☠答案：  ☠向左图 ．如图 所示，真空中有一电子束，以初速度❖ 沿着垂直场强方向从 点进入电场，以 点为坐标原点，沿⌧轴取 ✌＝✌＝ ，再自✌、 、 作⍓轴的平行线与电子轨迹分别交于 、☠、 点，则✌∶ ☠∶ ＝♉♉♉♉♉♉♉♉，电子流经 、☠、 三点时沿⌧轴的分速度之比为♉♉♉♉♉♉♉♉．解析：类平抛运动．答案： ∶ ∶ ∶ ∶．为了测量❽ ✞ ❾的灯泡在不同电压下的电功率，现有器材如下：直流电源 电动势 ✞，内阻不计；直流电流表✌ 量程  ❍✌，内阻约 ；直流电流表✌ 量程 ～  ✌，内阻约  ；直流电压表✞ 量程 ～ ✞，内阻约  ；直流电压表✞ 量程 ～  ✞，内阻约  ；滑动变阻器电阻值 ～  ，额定电流 ✌；开关一个、导线若干根．测量时要求电灯两端电压从 开始连续调节，尽量减小误差，测多组数据．☎✆应选择电流表♉♉♉♉♉♉♉♉和电压表♉♉♉♉♉♉♉♉☎用序号表示✆；☎✆在下面方框中画出电路图．答案：☎✆✌ ；✞ ☎✆如图 所示．图 ．用图 所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻 起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图 ☎♋✆电流表☎量程  ✌、 ✌✆；☎♌✆电压表☎量程 ✞、  ✞✆；☎♍✆定值电阻☎阻值 、额定功率 ✆；☎♎✆定值电阻☎阻值  、额定功率  ✆；☎♏✆滑动变阻器☎阻值范围 ～  、额定电流 ✌✆；☎♐✆滑动变阻器☎阻值范围 ～  、额定电流 ✌✆．那么☎✆要正确完成实验，电压表的量程应选择♉♉♉♉♉♉♉♉ ✞，电流表的量程应选择♉♉♉♉♉♉♉♉ ✌； 应选择♉♉♉♉♉♉♉♉ 的定值电阻， 应选择阻值范围是♉♉♉♉♉♉♉♉ 的滑动变阻器．☎✆引起该实验系统误差的主要原因是♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉．解析：考查对电路原理的理解和实践能力，由图示电路可知本电路采用限流式，故滑动变阻器选择的量程不宜较大．而一节干电池的电动势约为  ✞，故电压表的量程为 ✞．✋❍＝ ✞ ＝  ✌故电流表的量程为  ✌．由于电压表的分流作用引起该实验系统误差．答案：☎✆； ； ； ～  ☎✆电压表的分流．三、论述计算题☎共 分✆图 ．☎分✆如图 所示，电子以速度❖ 沿与电场垂直的方向从✌点飞入匀强电场，并且从另一侧的 点沿与电场成 角的方向飞出，已知电子的质量为❍，电荷量为♏，求✌、 两点的电势差．解：电子在电场里做类平抛运动．由几何关系❖＝❖ ♍☐♦＝ ❖ ，由动能定理：♏✞＝ ❍❖ － ❍❖ ，即♏✞＝ ❍❖ ，所以✞＝❍❖♏图 ．☎分✆如图 所示，电源的电动势☜＝  ✞，电阻 ＝  ，电动机绕线的电阻 ＝  ，开关 始终闭合．当开关 断开时，电阻 的电功率是  ；当开关 闭合时，电阻 的电功率是  ，求：☎✆电源的内电阻；☎✆开关 闭合时流过电源的电流和电动机的输出的功率．解：☎✆ 断开时：☜＝✋☎ ＋❒✆且 ＝✋ ，所以❒＝ ☎✆ 闭合时： ＝✋ ，所以✋ ＝ ✌，所以✞并＝✋＝  ✞，所以✞内＝☜－✞并＝  ✞，所以✋总＝✞内❒＝  ✌所以✋ ＝✋总－✋ ＝  ✌，所以 出＝✞并✋ －✋ ＝  ．如图 所示，电源电动势☜ ＝  ✞，内阻❒ ＝ ，电阻 ＝  ， ＝ 。

高中物理学习材料桑水制作第二章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如今家用电器越来越多，它们在待机状态下也会耗电。

为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③B．②③④C．①③④D．①②④答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C。

2．夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开。

若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”。

这种“聪明”的电路是图中的( )答案：D解析：在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要。

对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的。

3．(2012·繁华中学高二检测)据信息产业部在7月底公布的最新统计，今年上半年，国产品牌手机的国内市场占有率比去年猛升16.21%，达到55.28%的份额。

如图所示的是某品牌手机电池上的文字说明，由此可知该电池的电动势和所储存的最大电能是( ) ZTE锂离子电池GB/T 18287－2000 型号：Li3706T42P3h614062标称电压：3.7V 充电限制电压：4.2V额定容量：600mA·hA.4.2V 9.07×103J B．3.7V 9.07×103JC．4.2V 7.99×103J D．3.7V 7.99×103J答案：D解析：由铭牌可知，该电池的电动势E＝3.7V，储存总电荷量Q ＝600mA·h，根据电流做的功等于消耗的电能，所以储存的最大电能E电能＝W＝QU＝600×10－3×3600×3.7J＝7.992×103J。

高中物理选修3-1复习试题及答案全套章末综合测评(一)(时间：90分钟分值：100分)一、选择题(本题共12小题，每小题5分．在每小题给出的四个选项中第1～7题只有一项符合题目要求．第8～12题有多项符合题目要求．全部选对的得5分，选对但不全的得2分，有选错的得零分．)1．下列说法正确的是()A．电荷放在电势高的地方，电势能就大B．正电荷在电场中某点的电势能，一定大于负电荷在该点具有的电势能C．无论是正电荷还是负电荷，克服电场力做功它的电势能都增大D．电场强度为零的点，电势一定为零C[电势能的大小与电荷的电性有关，正电荷放在电势高的地方，电势能大，而负电荷放在电势高的地方，电势能小，故A错误；正电荷在电场中电势大于零的点，其电势能一定大于负电荷在该点具有的电势能；而正电荷在电场中电势小于零的点，其电势能一定小于负电荷在该点具有的电势能，故B错误；只要克服电场力做功，电荷的电势能一定增大，与电荷的电性无关，故C正确；电场强度与电势无关，可知电场强度为零的点，电势不一定为零，故D错误．] 2．如图1所示，在真空中，把一个绝缘导体向带负电的球P慢慢靠近．关于绝缘导体两端的电荷，下列说法中不正确的是()图1A．两端的感应电荷越来越多B．两端的感应电荷是同种电荷C．两端的感应电荷是异种电荷D．两端的感应电荷的电荷量相等B[由于导体内有大量可以自由移动的电子，当它慢慢靠近带负电的球P 时，由于同种电荷相互排斥，导体上靠近P的一端的电子被排斥到远端，靠近P 的一端带上了正电荷，远离P的一端带上了等量的负电荷．导体离球P距离越近，电子被排斥得越多，感应电荷越多．]3.如图2所示，曲线为电荷在匀强电场中的运动轨迹，a、b是轨迹上的两点，则下列说法正确的是()图2A．电荷在b点的电势能大于在a点的电势能B．电荷在a、b两点的电势能相等C．该电场的方向水平向左D．b点的电势高于a点的电势A[由电荷运动轨迹可以确定电荷所受电场力水平向左，a到b过程中，电场力与速度所成的角度为钝角，则电场力做负功，电势能增大，则电荷在b点的电势能大于在a点的电势能，故A正确，B错误；由于不知道电荷的电性，所以不能确定电场线的方向，同时也就不能确定电势的高低，故C、D错误．]4.在匀强电场中，有一质量为m ，带电量为q 的带电小球静止在O 点，然后从O 点自由释放，其运动轨迹为一直线，直线与竖直方向的夹角为θ，如图3所示，那么关于匀强电场的场强大小的下列说法中正确的是( )图3A ．唯一值是mg tan θq B ．最大值是mg tan θq C ．最小值是mg sin θq D ．不可能是mg q C [带电小球受到电场力与重力作用，小球沿合力方向做加速直线运动，根据图示位置可确定电场力的方向，小球在重力和电场力的共同作用下做加速直线运动，当电场力的大小与重力沿合力的垂直方向分力相等时，电场力最小，即qE ＝mg sin θ，故E ＝mg sin θq ；故选C.]5.某带电粒子仅在电场力作用下由A 点运动到B 点，电场线、粒子在A 点的初速度及运动轨迹如图4所示，可以判定( )图4A．粒子在A点的加速度大于它在B点的加速度B．粒子在A点的动能小于它在B点的动能C．粒子在A点的电势能小于它在B点的电势能D．A点的电势低于B点的电势B[由电场线分布可知，E A<E B, 故带电粒子在B点的加速度较大，A错．由粒子的运动轨迹可知，静电力做正功，粒子的电势能减少，动能增加，B对，C 错．由于沿电场线方向电势降低，所以φA>φB，D错．]6.在真空中，上、下两个区域均有竖直向下的匀强电场，其电场线分布如图5所示，有一带负电的粒子从上边区域沿一条电场线以速度v0匀速下落，并进入下边区域(该区域的电场范围足够广)，在下列速度—时间图象中，符合粒子在电场内运动情况的是(以v0方向为正方向)()图5A B C DC[电场线在下边区域密，即下边区域场强大，故粒子在上边区域向下匀速运动，进入下边区域后，先做匀减速运动至速度减为零，接着向上做匀加速运动，越过边界后以速度－v0在上边区域再次做匀速运动．]7.如图6所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C 板向右平移到P′点，则由O点静止释放的电子()图6A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点A[设AB、BC间的电场强度分别为E1、E2，间距分别为d1和d2，电子由O点运动到P点的过程中，据动能定理得：eE1d1－eE2d2＝0①当C板向右平移后，BC板间的电场强度E′2＝U′d′2＝QC′d′2＝QεS4πkd′2·d′2＝4πkQεS，BC板间的电场强度与板间距无关，大小不变．第二次释放后，设电子在BC间移动的距离为x，则eE1d1－eE2x＝0－0②比较①②两式知，x＝d2，即电子运动到P点时返回，选项A正确．]8.如图7所示的U­x图象表示三对平行金属板间电场的电势差与场强方向上距离的关系．若三对金属板的负极板接地，图中x均表示到正极板的距离，则下述结论中正确的是()图7A ．三对金属板正极电势的关系φ1＞φ2＞φ3B ．三对金属板间场强大小有E 1＞E 2＞E 3C ．若沿电场方向每隔相等的电势差值作一等势面，则三个电场等势面分布的关系是1最密，3最疏D ．若沿电场方向每隔相等距离作一等势面，则三个电场中相邻等势面差值最大的是1，最小的是3BCD [通过U ­x 图象分析可得，三对金属板的板间电势差相同，又因为金属板的负极板都接地，所以三个正极板的电势相等，A 错误．又因为板间距离不同，由E ＝U AB d 可得E 1＞E 2＞E 3，B 正确．每隔相等的电势差值作一等势面，由d ＝U AB E 可得，场强越大，等势面间距越小，分析得等势面分布的关系是1最密，3最疏，C 正确．沿电场方向每隔相等距离作一等势面，由U AB ＝Ed 可得，场强越大，电势差越大，分析得相邻等势面差值最大的是1，最小的是3，D 正确．]9.如图8所示是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等．两条虚线互相垂直且平分，那么关于各点电场强度和电势的叙述正确的是( )图8A．1、3两点电场强度相同B．5、6两点电场强度相同C．4、5两点电势相同D．1、3两点电势相同ABC[两个等量异种点电荷的中垂线是等势线，所以2、4、5、6的电势相等，C正确；顺着电场线的方向电势降低，1、3电势不相等，D错误；1、2之间距离与2、3之间距离相等，由场强的矢量合成可以知道1、3两点电场强度相同，A正确；2、5之间距离与2、6之间距离相等，由场强的矢量合成得5、6两点电场强度相同，B正确．]10.空间某一静电场的电势φ在x轴上分布如图9所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx，下列说法中正确的有()图9A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功AD[在φ­x图中，图象斜率的绝对值表示场强大小．结合题中图象特点可知E Bx>E Cx，E Ox＝0，故A对，C错．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错．负电荷在正x轴上受电场力沿x轴负向，在负x轴上受电场力沿x轴正向，故可判断负电荷从B移到C的过程中，电场力先做正功后做负功，D项正确．]11.如图10所示，在两等量异种点电荷产生的电场中，abcd是以两点电荷连线中点O为对称中心的菱形，a、c在两电荷的连线上，下列判断正确的是()图10A．a、b、c、d四点的电场强度的方向相同B．a、b、c、d四点的电势相同C．a、b两点间的电势差等于c、d两点间的电势差D．将正试探电荷由b沿ba及ad移到d点的过程中，试探电荷的电势能先增大后减小AD[根据等量异种电荷电场线的特点可知，a、b、c、d四点的电场强度方向都向右，A正确；沿着电场线方向电势逐渐降低，中垂线上各点电势为零，连线上的a点电势高于c点电势，B错误；a、b两点间的电势差等于a、O两点间的电势差，c、d两点间的电势差等于c、O两点间的电势差，所以U aO ＝－U cO，C错误；将正试探电荷由b沿ba及ad移到d点的过程中，电场力先做负功，后做正功，所以电势能先增大后减小，D正确．]12.如图11所示，三个质量相同，带电荷量分别为＋q、－q和0的小液滴a、b、c，从竖直放置的两板中间上方由静止释放，最后从两板间穿过，轨迹如图所示，则在穿过极板的过程中()图11A ．电场力对液滴a 、b 做的功相同B ．三者动能的增量相同C ．液滴a 电势能的增加量等于液滴b 电势能的减小量D ．重力对三者做的功相同AD [此题考查带电粒子在电场中的受力运动及能量变化规律，因a 、b 带电荷量相等，所以穿过两板时电场力做功相同，电势能增加量相同，A 对，C 错；c 不带电，不受电场力作用，由动能定理，三者动能增量不同，B 错；a 、b 、c 三者穿出电场时，由W G ＝mgh 知，重力对三者做功相同，D 对．]二、非选择题(本题共4小题，共40分)13．(8分) 将一个电量为－2×10－9 C 的点电荷从电场中的N 点移动到M 点， 需克服电场力做功1.4 × 10－8 J ，求：(1)N 、M 两点间的电势差U NM 为多少？(2)若将该电荷从M 移到N ，电场力做什么功？U MN 为多少？【解析】 (1)由题意可知，将点电荷从N 移动到M 点，电场力做负功，即W NM ＝－1.4×10－8 J ，根据公式U NM ＝W NM q ＝－1.4×10－8－2×10－9＝7 V . (2)当点电荷从M 移到N 点时，电场力做正功．根据电势差之间的关系有： U MN ＝－U NM ＝－7 V .【答案】(1)7 V(2)正功－7 V14. (10分)在一个点电荷Q的电场中，Ox坐标轴与它的一条电场线重合，坐标轴上A、B两点的坐标分别为2.0 m和5.0 m．已知放在A、B两点的试探电荷受到的电场力方向都跟x轴的正方向相同，电场力的大小跟试探电荷所带电荷量大小的关系如图12所示中的直线A、B所示，放在A点的电荷带正电，放在B 点的电荷带负电．求：图12(1)B点的电场强度的大小和方向；(2)试判断点电荷Q的电性，并确定点电荷Q的位置坐标.【解析】(1)由题图可得B点电场强度的大小E B＝Fq＝2.5 N/C.因B点的试探电荷带负电，而受力指向x轴的正方向，故B点场强的方向沿x轴的负方向．(2)因A点的正电荷受力和B点的负电荷受力均指向x轴的正方向，故点电荷Q位于A、B两点之间，带负电．设点电荷Q的坐标为x，则E A＝k Q(x－2)2，E B＝k Q(5－x)2.由题图可得E A ＝40 N/C ，解得x ＝2.6 m.【答案】 (1)2.5 N/C 沿x 轴的负方向 (2)负电2.6 m15. (10分)如图13所示，固定于同一条竖直线上的A 、B 是两个带等量异种电荷的点电荷，电荷量分别为＋Q 和－Q ，A 、B 相距为2d .MN 是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球P ，质量为m 、电荷量为＋q (可视为点电荷，不影响电场的分布．)，现将小球P 从与点电荷A 等高的C 处由静止开始释放，小球P 向下运动到距C 点距离为d 的O 点时，速度为v .已知MN 与AB 之间的距离为d ，静电力常量为k ，重力加速度为g .求：图13(1)C 、O 间的电势差U CO ；(2)O 点处的电场强度E 的大小；(3)小球P 经过与点电荷B 等高的D 点时的速度．【解析】 (1)根据动能定理则，从C 到Omgd ＋qU CO ＝12m v 2则U CO ＝m v 2－2mgd 2q. (2)A 点和B 点在O 点的电场强度均为E ＝k Q r 2，其中r ＝AO ＝BO ＝2d ，所以E ＝k Q 2d 2，根据对称性可知，两点电荷场强在水平方向的分场强抵消，合场强为：E 合＝2E ·cos 45°＝2kQ 2d 2.(3)从C 到D 点，由于电场线的对称性，U CD ＝2U CO ，则根据动能定理有：mg 2d ＋2qU CO ＝12m v 2D ，所以v D ＝2v .【答案】 (1)m v 2－2mgd 2q (2)2kQ 2d 2 (3)2v16. (12分)如图14所示，在绝缘水平面上，相距为L 的A 、B 两处分别固定着两个带电量相等的正电荷，a 、b 是AB 连线上的两点，其中Aa ＝Bb ＝L /4，O 为AB 连线的中点，一质量为m 、带电荷量为＋q 的小滑块(可以看作质点)以初动能E 0从a 点出发，沿直线AB 向b 点运动，其中小滑块第一次经过O 点的动能为初动能的n 倍(n ＞1)，到达b 点时动能恰好为零，小滑块最终停在O 点，求：图14(1)小滑块与水平面间的动摩擦因数；(2)O 、b 两点间的电势差U O b ；(3) 小滑块运动的总路程．【解析】 (1)因为＋q A ＝＋q B ，a 、b 以中点O 对称，所以U ab ＝0.滑块由a 到b 的过程，根据动能定理： qU ab －μmg L 2＝－E 0，所以μ＝2E 0mgL .(2)对小滑块由O 到b 的过程，根据动能定理：qU Ob －μmg L 4＝－nE 0，U Ob ＝14μmgL －nE 0q ＝(1－2n )E 02q. (3)U aO ＝－U Ob ＝(2n －1)E 02q， 小滑块从a 点开始，最终停在O 点，根据动能定理qU aO －μmgs ＝－E 0，s ＝qU aO ＋E 0μmg ＝(2n ＋1)L 4. 【答案】 (1)2E 0mgL (2) (1－2n )E 02q (3)(2n ＋1)L 4章末综合检测(二)(时间：90分钟 分值：100分)一、选择题(本题共10小题，每小题4分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求．第6～10题有多项符合题目要求．全部选对的得4分，选对但不全的2分，有选错的得零分．)1.某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图1所示的电路，接通电源后，可能出现的情况是( )图1A．电流表被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯泡不亮D[由于电压表的内阻很大，所以电路中的电流很小，电压表、电流表、灯泡都不会被烧坏，但灯泡不亮，D正确．]2．两个相同的电阻R，当它们串联后接在电动势为E的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为I，则电源的内阻为()A．4R B．RC．R2D．无法计算B[当两电阻串联接入电路中时I＝E2R＋r，当两电阻并联接入电路中时I＝E R2＋r ×12，由以上两式可得r＝R，B正确．]3．两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为()A．Q A∶Q B＝1∶1 B．Q A∶Q B＝2∶1C．Q A∶Q B＝1∶2 D．Q A∶Q B＝4∶1B[直径比为1∶2，则横截面积比为1∶4，根据电阻定律R＝ρlS，知电阻之比为2∶1，根据Q＝I2Rt，电流相等，则热量之比为2∶1.故选B.]4.如图2所示，A灯与B灯电阻相同，当滑动变阻器R的滑动片向下滑动时，两灯的变化是()图2A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗C[当变阻器的滑片向下滑动时，接入电路的电阻减小，根据串、并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流I增大，内电压增大，路端电压U减小，A灯两端电压减小，亮度变暗；另一支路电流I′＝I －I A增大，R1两端电压U1＝I′R1增大，故R与B灯的并联支路电压U B＝U－U1减小，B灯变暗，C正确．]5．某一网络电路中的部分电路如图3所示，已知I＝3 A，I1＝2 A，R1＝10 Ω，R2＝5 Ω，R3＝30 Ω，则下列结论正确的是()图3A．通过R3的电流为0.5 A，方向从a→bB．通过R3的电流为0.5 A，方向从b→aC．通过电流表的电流为0.5 A，电流表“＋”接线柱在右边D．通过电流表的电流为1.5 A，电流表“＋”接线柱在左边B[R1两端的电压U1＝I1R1＝2×10 V＝20 V；R2两端的电压U2＝I2R2＝(3－2×5) V＝5 V，所以R3两端的电势差U ab＝U2－U1＝5 V－20 V＝－15 V，b点电势高，电流由b→a，I3＝|U ab|R3＝0.5 A，A错误，B正确；电流表中的电流方向应该向右，大小I A＝I2－I3＝0.5 A，C、D均错误．]6.如图4所示，U­I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α＝β，则下列说法中正确的是()图4A．在b点时，电源有最大输出功率B．在b点时，电源的总功率最大C．从a到b时，β角增大，电源的总功率和输出功率都将增大D．从b到c时，β角增大，电源的总功率和输出功率都将减小AD[在b点α＝β说明此时外电阻R等于内阻，电源有最大输出功率，A＝IE，则电流越大，总功率越大，B、C错，D正确．]对；电源总功率P总7．在如图5甲所示的电路中，电源的电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关闭合后，下列说法中正确的是()甲乙图5A．L1中的电流为L2中的电流的2倍B．L1的电阻为12 ΩC．L1消耗的电功率为0.75 WD．L2消耗的电功率为0.375 WBC[L1两端电压为3 V时，由题图乙可知L1中的电流为0.25 A，L1的电阻R＝UI＝12 Ω，B正确；L1消耗的电功率P＝UI＝0.75 W．L2、L3串联分压，分到的电压为1.5 V，由题图乙可知L2和L3中的电流为0.20 A，L2消耗的电功率P＝UI＝0.30 W，D错误；L1中的电流为L2中的电流的1.25倍，A错误．]8.如图6所示的电路中，当滑动变阻器的触头向上滑动时，则()图6A．电源的功率变小B．电容器贮存的电荷量变小C．电源内部消耗的功率变大D．电阻R消耗的电功率变小BC[由闭合电路欧姆定律可知，当滑动触头向上滑动时，R总变小，I总增大，U端减小，而R1分压U1增大，所以电容器上的电压减小．电源功率P总＝I总E增大，A错误；Q＝CU减小，B正确；电源内部消耗功率P内＝I2总r增大，C正确；电阻R1消耗的功率增大，R上消耗的功率无法确定．]9．将分压电阻串联在表头上，改装成电压表，下列说法中正确的是()A．接上分压电阻后，增大了表头的满偏电压B．接上分压电阻后，电压按一定比例分别降在表头和分压电阻上，表头的满偏电压不变C．如果分压电阻是表头内阻的n倍，则电压表量程扩大为表头满偏电压的n倍D．通电时，表头和分压电阻中通过的电流一定相等BD[接上分压电阻后，电压按一定比例分别降在表头和分压电阻上，表头的满偏电压不变，A错误，B正确；分压电阻是表头内阻的n倍，则表头满偏时分压电阻两端的电压为nU g，则电压表的量程为(n＋1)U g，C错误；通电时，表头和分压电阻串联，故通过它们的电流一定相等，D正确．]10.在如图7所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()图7A．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路AB[若R1短路，则R总变小，I总变大，通过灯泡L的电流变大，灯泡变亮，A正确；若R2断路，R总变大，I总变小，U内＝I总r变小，U外变大，U1＝I总R1变小，因U L＝U外－U1，所以U L变大，灯泡变亮，B正确；若R2短路，电流不经过灯泡，灯泡不亮，C错误；若电容器断路，总电阻不影响，故灯泡亮度不变，D错误．]二、非选择题(本题共6小题，共60分)11．(8分)(1)在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图8所示，校零时的读数为________mm，合金丝的直径为______________mm.甲乙图8(2)为了精确测量合金丝的电阻R x，设计出如图9甲所示的实验电路图，按照该电路图完成图乙中的实物电路连接．甲乙图9【解析】(1)由于螺旋测微器开始起点有误差，估读为0.007 mm，测量后要去掉开始误差，即合金丝直径为0.5 mm＋14.5×0.01 mm－0.007 mm＝0.638 mm.(2)将电表连入电路时注意电流要从正接线柱流入，该实验要求电压表示数从零开始，滑动变阻器采用分压接法．【答案】(1)0.0070.638(0.636～0.640均正确)(2)见解析图12．(10分)某物理实验小组利用实验室提供的器材测定电压表V1的内阻，可选用的器材如下：A．待测电压表V1：量程3 V，内阻约3 kΩB．电压表V2：量程15 V，内阻约20 kΩC．电流表A：量程3 A，内阻约0.1 ΩD．定值电阻R0：9.0 kΩE．滑动变阻器R1：0～200 ΩF．滑动变阻器R2：0～2 kΩG．电源E：电动势约为12 V，内阻忽略不计H．开关、导线若干(1)现用多用电表测电压表V1的内阻，选择倍率“×100”挡，其它操作无误，多用电表表盘示数如图10所示，则电压表V1的内阻约为________Ω.图10(2)为了准确测量电压表V1的内阻，两位同学根据上述实验器材分别设计了如图11甲和乙两个测量电路，你认为________(选填“甲”或“乙”)更合理，并在实物图中用笔画线代替导线将电路图补充完整．甲乙图11(3)该实验中滑动变阻器应该选用________(选填“R1”或“R2”)．(4)用已知量R0和V1、V2的示数U1、U2来表示电压表V1的内阻R V1＝________.【解析】(1)用多用电表测得的电压表的内阻为34×100 Ω＝3 400 Ω；(2)甲图中，因为电压表V2的电阻与R0阻值相当，通过电压表V2的电流不能忽略，故用通过R0的电流作为通过V1的电流，则误差较大；故用乙电路较合理；电路连接如图：(3)实验中滑动变阻器要用分压电路，故用选取阻值较小的R1；(4)根据欧姆定律可知：R V1＝U1U2－U1R0＝U1R0U2－U1.【答案】(1)3 400(2)乙连图如解析图(3)R1(4)U1R0U2－U1 13．(10分) 如图12所示的电路中，各电阻的阻值已标出．当输入电压U AB ＝110 V时，输出电压U CD是多少？图12【解析】 并联部分的等效电阻为： R 并＝(9R ＋R )×109R (9R ＋R )＋109R＝R ，则电路的总电阻为：R 总＝10R ＋R ＝11R . 由串联分压得并联部分R 并上的电压为： U 并＝R 并R 总·U AB ＝R11R ×110 V ＝10 V . 而输出电压U CD 即电阻R 上分到的电压，再由串联分压得， U CD ＝U R ＝R 9R ＋RU 并＝110×10 V ＝1 V . 【答案】 1 V14．(10分)有一只量程为1 mA 的电流表，刻度盘共有50格，若给它并联一个10－2 Ω的电阻，则可将它改装成一个量程为1 A 的电流表，若要把这个量程为1 mA 的电流表改装成一个量程为10 V 的电压表， 应在电流表上串联一个多大的电阻？用这个电压表测量电压时，表盘上指针偏转40格，则所测电压为多少伏？【解析】 将电流表改装成大量程电流表时，并联一分流电阻，则有I ＝I g ＋I g R g R 1即R g ＝(I －I g )R 1I g ＝(1－0.001)×10－20.001 Ω＝9.99 Ω≈10 Ω将电流表改装成大量程电压表时，串联一分压电阻，则有 I g (R g ＋R 2)＝UR 2＝U I g－R g ＝100.001 Ω－10 Ω＝9 990 Ω当指针偏转40格时，通过电流表的电流为 I ′＝0.001×4050 A所测电压U ′＝I ′(R g ＋R 2)＝8 V . 【答案】 9 990 Ω 8 V15．(10分)一根长为l ＝3.2 m 、横截面积S ＝1.6×10－3m 2的铜棒，两端加电压U＝7.0×10－2 V．铜的电阻率ρ＝1.75×10－8 Ω·m，铜内自由电子的体密度为n＝8.5×1029 m－3.求：(1)通过铜棒的电流；(2)铜棒内的电场强度；(3)自由电子定向移动的平均速度．【解析】(1)由R＝ρlS和I＝UR得I＝USρl＝7.0×10－2×1.6×10－31.75×10－8×3.2A＝2×103A.(2)E＝Ud＝7.0×10－23.2V/m＝2.19×10－2 V/m.(3)由I＝neS v得v＝IneS＝2×1038.5×1029×1.6×10－19×1.6×10－3m/s＝9.19×10－6 m/s.【答案】(1)2×103 A(2)2.19×10－2 V/m(3)9.19×10－6 m/s16. (12分)如图13所示，直流电动机和电炉并联后接在直流电源上，电源的内阻r＝1 Ω，电炉的电阻R1＝19 Ω，电动机线圈的电阻R2＝2 Ω，当开关S断开时，电源内电路消耗的热功率P＝25 W；当S闭合时，干路中的电流I＝12.6 A．求：图13(1)电源的电动势E；(2)S闭合后电动机的机械功率.【解析】(1)开关S断开时，由P＝I20·r得I0＝Pr＝251A＝5 A由闭合电路欧姆定律得E＝I0(R1＋r)＝5×(19＋1) V＝100 V.(2)开关S闭合后，内电压U内＝Ir＝12.6 V路端电压U＝E－U内＝(100－12.6) V＝87.4 V通过电炉的电流I1＝UR1＝87.419A＝4.6 A通过电动机的电流I2＝I－I1＝8.0 A电动机消耗的热功率P1＝I22R2＝8.02×2 W＝128 W电动机工作时，消耗的电功率P2＝UI2＝87.4×8 W＝699.2 W电动机输出的机械功率P3＝P2－P1＝(699.2－128) W＝571.2 W.【答案】(1)100 V(2)571.2 W章末综合检测(三)(时间：90分钟分值：100分)一、选择题(本题共12小题，每小题4分．在每小题给出的四个选项中，第1～7题只有一项符合题目要求．第8～12题有多项符合题目要求．全部选对的得4分，选对但不全的2分，有选错的得零分．)1．关于磁感应强度B，下列说法中正确的是()A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟该点处试探电流元所受磁场力的方向一致C．在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零D．在磁场中磁感线越密集的地方，B值越大D[磁场中某点的磁感应强度由磁场本身决定，与试探电流元无关．而磁感线可以描述磁感应强度，疏密程度表示大小．]2.如图1所示，A为一水平旋转的橡胶盘，带有大量均匀分布的负电荷，在圆盘正上方水平放置一通电直导线，电流方向如图．当圆盘高速绕中心轴OO′顺时针转动时，通电直导线所受磁场力的方向是()图1A．竖直向上B．竖直向下C．水平向里D．水平向外C[由于带负电的圆环顺时针方向旋转，形成的等效电流为逆时针方向，所产生的磁场方向竖直向上．由左手定则可判定通电导线所受安培力的方向水平向里．]3.图2中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是()图2A．向上B．向下C．向左D．向右B[由右手定则可以判断出a、b、c、d四根长直导线在正方形中心O处产生的磁感应强度如图所示，四个磁感应强度按矢量的平行四边形定则合成，可得合磁场为水平向左．利用左手定则判断洛伦兹力的方向，可得洛伦兹力的方向竖直向下，B正确．]4．如图3所示的虚线框为一长方形区域，该区域内有一垂直于纸面向里的匀强磁场，一束电子以不同的速率从O点垂直于磁场、沿图中方向射入磁场后，分别从a、b、c、d四点射出磁场，比较它们在磁场中的运动时间t a、t b、t c、t d，其大小关系是()图3A．t a<t b<t c<t d B．t a＝t b＝t c＝t dC．t a＝t b<t c<t d D．t a＝t b>t c>t dD[电子的运动轨迹如图所示，由图可知，从a、b、c、d四点飞出的电子对应的圆心角θa＝θb>θc>θd，而电子的周期T＝2πmqB相同，其在磁场中运动的时间t＝θ2πT，故t a＝t b>t c>t d.。
