1、缺陷定义：线路部（构）件或防护条件在运行中超过本规程第二章规定的运行标准或达不到上级颁发的技术文件（规范）要求，而存在的状态称缺陷。
设备缺陷按其严重程度分为三类：一般缺陷、严重缺陷、危急缺陷。
a、一般缺陷：是指近期安全运行影响不大的缺陷，可列入年、季度检修计划中消除，b、严重缺陷：是指缺陷比较重大，但设备在短期内仍可继续安全运行的缺陷，应在短期内消除，消除前应加强监视；c、危急缺陷：是指严重程度已使设备不能继续安全运行，随时可能导致事故发生的缺陷。
必须尽快消除或采取必要的安全技术措施进行临时处理，随后消除。
2、缺陷分类标准杆塔及基础（危急缺陷）1、杆塔偏斜超过下表规定2、塔材连板、塔材及主材包角钢螺丝等大量丢失，随时可能发生倒塔。
3、基础本体严重裂纹、塌陷、有渗透且有涵洞、严重下沉、滑坡及受洪水冲刷等随时可能发生倒杆者。
严重缺陷1、杆塔偏斜超过下表规定2、塔材连板、塔材及主材包角钢螺丝大量丢失，在短期内不致发生倒塔者。
3、基础本体裂纹、塌陷、有水渗透、下沉、滑坡及受洪水冲刷等，在短期内不致发生倒塔断线者。
4、基础地下金属部件严重腐蚀，铁塔底脚保护帽被破坏，且缺底脚螺母或螺母松动。
导线和避雷线危急缺陷1、避雷线锈蚀或损伤使其截面积减少超过总面积的17%以上者；2、钢芯铝绞线钢芯断股或损伤程度相当于断股；铝线断股或损伤使其截面积减少超过铝股总面积的25%以上者；3、探伤发现爆压管内钢芯烧伤断股，爆压不实者；4、跳线断股歪扭、严重变形，跳线与杆塔空气间隙达不到最小间隙要求者；5、导线、避雷线的压接管有拔出痕迹者；有纵向裂纹者；有因发热而变色者。
6、爆压管有穿孔或有明显裂纹者；7、引流联板、并沟线夹裂纹、螺栓松动和接触不良使其温度超过90℃或变色者；8、导线、避雷线悬挂风筝线等异物有可能造成短路者；9、导线、避雷线的对接管中间缩径者；导线搭接管搭接长度不符合工艺标准者；10、风筝线连通相间、避雷线、塔身、横担或任何接地物体者；11、随时可能导致发生事故的其他缺陷。
浅析PCB线路各种缺陷及切片观察PCB线路是电子产品中非常重要的组成部分，它连接了各个电子元件，传递电信号和电能。
然而，在PCB线路制造过程中，往往会出现各种缺陷，这些缺陷会影响电路的性能，甚至导致故障。
本文将对几种常见的PCB线路缺陷进行浅析，并介绍如何通过切片观察来判断线路的质量。
1.走线缺陷：走线缺陷是指PCB线路板上电信号走线存在问题。
常见的走线缺陷包括走线间距不合适、走线过窄、走线断裂等。
这些问题都会导致电路的可靠性降低，信号传输效果不理想。
可以通过切片观察走线的质量以及是否存在缺陷。
2.焊盘缺陷：焊盘是连接电子元件和PCB线路板的关键部分，它们直接影响元件和线路板之间的连接质量。
常见的焊盘缺陷包括焊盘孔径不合适、焊盘冷焊、焊盘开裂等。
通过切片观察焊盘的质量，可以判断焊盘是否存在缺陷，并及时采取措施修复。
3.绝缘层缺陷：绝缘层是PCB线路板上各个线路之间的隔离层，防止线路之间短路发生。
绝缘层缺陷可能导致线路之间的电路短路，造成电路故障。
通过切片观察绝缘层的厚度、均匀性，以及是否存在气泡、裂纹等缺陷，可以判断绝缘层的质量。
4.阻抗不匹配：PCB线路上的信号传输需要符合一定的阻抗匹配要求，以保证信号传输的质量。
当连接线路的阻抗不匹配时，会引起信号反射、衰减等问题。
切片观察可以通过测量线路的宽度和距离来判断阻抗是否匹配。
在切片观察PCB线路时，可以使用显微镜等仪器来观察和测试PCB线路的质量。
首先，将PCB线路切片，然后使用显微镜观察切片的表面和内部结构。
可以通过观察线路的走向、良好的焊接、焊盘是否光滑、绝缘层是否均匀、阻抗是否匹配等来判断线路的质量。
总而言之，PCB线路在制造过程中可能会出现各种缺陷，这些缺陷会影响电路的性能和可靠性。
通过切片观察可以及早发现并解决这些问题，提高PCB线路的质量和可靠性。

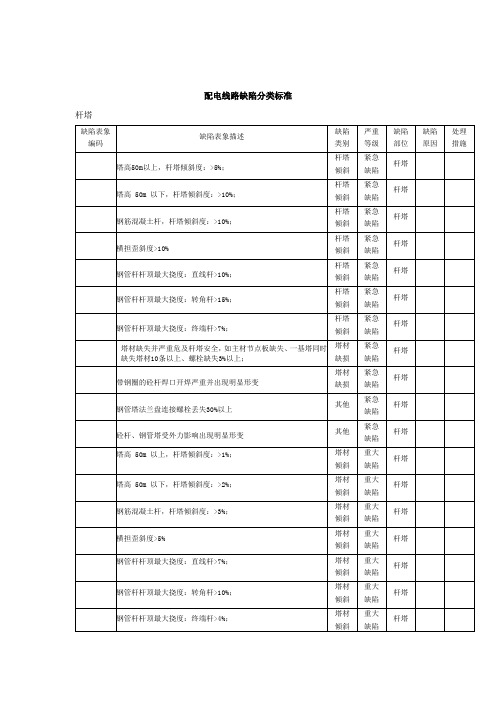

配电设备承包考核标准缺陷分为三类：紧急缺陷、重大缺陷、一般缺陷一、紧急缺陷：1、导线部分：单一金属导线断股或截面损伤超过总截面的26%。
钢芯铝绞线的铝线断股或损伤超过铝截面的50%。
钢芯线的钢芯：a、独股钢芯有损伤；b、多股钢芯有断股。
受张力的直线接头有抽签或滑动现象。
导线上挂有导体物质且能构成相间短路故障。
接头烧伤严重，明显变色，有温升现象。
绝缘导线的线芯损伤超过截面的17%。
2、杆塔部分：水泥杆受外力作用，产生错位变形。
铁塔主材弯曲严重，随时有倒塔危险。
水泥杆倾斜超过30及以上。
3、拉线部分：受外力作用，拉线松脱对人身和设备安全构成严重威胁。
4、绝缘子部分：击穿接地。
悬式瓷瓶销针脱落。
5、防雷与接地装置部分：接地引下线断。
6、横担、金具及变台台架部分：横担变形危及相间短路。
7、配电变压器部分：一次及线间绝缘电阻接近零值。
套管放电及击穿。
喷油或严重漏油。
8、断路器部分：绝缘电阻接近零值。
套管放电击穿。
触头严重烧伤。
9、线路防护部分：导线距树木很近使树木烧焦。
10、并联电容器部分：电容器爆炸或起火。
电容器严重过热或接近熔化。
11、配变站、开闭站、环网柜、分支箱部分：漏雨严重，有造成设备短路的可能。
各种电气设备接点严重过热，明显变色。
12、高、低压绝缘线部分：绝缘外皮脱落，并严重威胁设备及人身安全。
13、电力电缆部分：电力电缆击穿。
电缆头固定后各接线端子及其引线对地及相间距离小于规定值的50%。
电缆头三叉口以上到接线端子各相间距离小于30毫米。
二、重大缺陷：1、导线部分：单一金属导线断股或截面损伤超过总截面的17%。
钢芯铝绞线的铝线断股或损伤超过铝截面的25%。
导线上有悬挂物质。
交叉跨越处导线间距离小于规定值50%。
2、杆塔部分：水泥杆倾斜度15-30度。
水泥杆严重腐蚀、疏松。
3、拉线部分：张力拉线松弛或地把上拔。
4、绝缘子部分：瓷裙破损面积达1/4以上。
绝缘子有裂纹。
5、防雷与接地装置部分：避雷器瓷套裂纹。
电力高压输电线路缺陷检测与诊断技术研究随着电力供应的不断增长和电网规模的扩大，对电力高压输电线路的安全和可靠性要求也越来越高。
故障的发生不仅会导致供电中断，还会给人们的生活和生产带来严重影响。
因此，电力高压输电线路的缺陷检测与诊断技术研究变得十分重要。
本文将就现有的电力高压输电线路缺陷检测与诊断技术进行探讨，并介绍一些创新性技术的应用。
一、高压输电线路的缺陷类型及检测方法1.缺陷类型高压输电线路的缺陷主要包括导线弯曲、接触不良、绝缘子污秽、杆塔倾斜等。
这些缺陷可能导致电流的不正常通过，影响电力的传输效率，甚至引发设备的故障。
2.缺陷检测方法目前，常用的高压输电线路缺陷检测方法包括巡视法、红外线热成像法、电缆绝缘监测法和声发射监测法等。
巡视法是最常见也是最传统的检测方法之一。
巡视人员通过定期对高压输电线路进行巡视，观察线路杆塔的外观和附件设备的状态，以及线路周围的环境情况。
这种方法虽然简单，但工作量大，缺乏及时准确的故障判断能力。
红外线热成像法通过测量电力设备表面的温度分布，检测其是否存在异常情况。
这种方法可以快速发现导线接触不良、过载和过热等问题，但对其他缺陷类型的检测效果较差。
电缆绝缘监测法是一种非接触性的检测方法，通过测量设备间的电压和电流差值，判断电缆绝缘的情况。
这种方法对线路绝缘子的检测有较好的效果，但对其他缺陷类型的检测能力有限。
声发射监测法通过监听线路上的声音信号，判断设备是否存在缺陷。
这种方法可以实时监测线路上的缺陷情况，对各种类型的缺陷都有一定的检测能力。
二、创新性技术的应用近年来，随着科技的不断发展，一些创新性技术开始逐渐应用于电力高压输电线路的缺陷检测与诊断中。
以下是其中几个典型的技术：1.无损检测技术无损检测技术通过对高压输电线路的材料特性进行测试，无需对设备进行破坏性检测，从而实现对设备潜在缺陷的检测和评价。
目前，无损检测技术主要包括超声波检测、X射线检测、涡流检测等。
这些技术可以快速准确地检测出线路的各种缺陷，并提供诊断报告，有助于降低维修成本和提高线路的可靠性。
隐患（缺陷）分类和定性（低压线路）——摘自《供电所标准化管理工作实用手册》第二章为了掌握正在运行的线路、设备存在的问题，以便按轻、重、缓、急消除缺陷。
供电所应加强线路设备的缺陷管理，提高线路和设备的健康水平，保障电力设备的安全运行。
一、设备缺陷信息的来源1.在巡视检查中发现缺陷。
2.接到缺陷报告得知的缺陷。
3.检测、试验时发现的缺陷。
二、设备缺陷分类及定性1.设备缺陷根据其严重程度一般分为一般缺陷、重大缺陷和紧急缺陷三类：1.1一般缺陷：是指对近期安全运行影响不大的缺陷。
可列入年、季检修计划或日常维护工作中去消除。
1.2重大缺陷：是指缺陷比较严重，但设备仍可短期继续安全运行。
该缺陷应在短期内消除，消除前应加强监视。
1.3紧急缺陷：是指严重程度已使设备不能继续安全运行，随时有可能导致发生事故或危及人身安全的缺陷，必须尽快消除或采取必要的安全技术措施临时处理。
2.设备缺陷定性2.3低压线路缺陷2.3.1一般缺陷(1)杠塔基础缺土或因上拨，使杆塔基础埋深小于设计埋深的5/6。
（2）水泥杆倾斜；直线秆的杆稍位移大于秆稍直径的1/2；转角杆的杆稍位移大于秆稍直径。
（3）水泥杆纵向裂纹长度超过1.5m，宽度超过2mm；横向裂纹超过2/3周长，宽度超过1mm。
（4）水泥杆露筋、流铁锈水、保护层脱落、酥松。
（5）电杆上的金具轻微锈蚀。
（6）线路无名称杆号或名称杆号牌不清晰。
（7）拉线或拉线棒锈蚀截面达到20%以上。
（8）拉线松弛。
（9）拉线对各部距离不符合规程规定。
（10）楔形线夹、UT线夹装反或UT型缺少被螺帽。
（11）穿越导线的拉线无绝缘子。
（12）拉线地锚坑严重缺土。
（13）单一金属导线截面损伤为总面积的17%以下。
（14）钢芯铝线的铝线断股或损伤为总面积的25%以下。
（15）不同金属、不同规格、不同结构的导线在同一个耐张段内导线有松股。
（16）导线接头接点有点轻微烧伤并不在发展。
（17）导线接头长度小于规定值。
Q/JDJ电业局发布Q/JDJ ××××—2013目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 缺陷分类 (1)5 缺陷标准描述 (2)6 修订记录 (5)附录 A （规范性附录）110kV～500kV输电线路标准缺陷库 (6)IQ/JDJ ××××—2013II前言缺陷管理标准的完善是确保输电线路安全运行的重要保证。
根据国家电网生[2003]481号文《架空输电线路管理规范》要求，“各线路运行维护单位应根据各自的具体情况……并制定出每部分一般缺陷、严重缺陷、危急缺陷的标准，便于巡线人员、护线人员在现场对发现的缺陷进行判断”。
基于此，为进一步规范电网输电线路缺陷管理工作，制定本标准。
本标准的附录A是规范性附录。
本标准由电业局标准化委员会提出。
本标准主要起草单位：电业局送电工区本标准主要起草人：方玉群本标准主要审核人：应伟国、汪建勤、缪寿成、邹献平、黄旭骏、胡旭光本标准批准人：Q/JDJ ××××—2013 电网输电线路设备缺陷分类描述标准1 范围本标准规定了输电线路缺陷分类、标准描述要求等方面的内容。
本标准适用于电网110kV及以上输电线路的缺陷分类管理工作。
各县市供电局线路运行单位可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2900.51——1998 电工术语架空线路GB 50233——2005 110～500kV架空送电线路施工及验收规范DL 409——91 电业安全工作规程（电力线路部分）DL/T 741——2001 架空送电线路运行规程国家电网安监[2005]83号文国家电网公司电力安全工作规程（电力线路部分）（试行）国网生[2003]481号文架空输电线路管理规范（试行）Q/ZDJ 05——2001 架空送电线路状态检修规程3 术语和定义GB/T 2900.51——1998 《电工术语架空线路》中术语和定义适用于本标准。
设备缺陷判定标准一类缺陷标准1、杆塔及基础（1）杆塔身部标准缺陷名称根开5米以下5米以下直线杆塔偏度>4/100 >5/100门型杆塔低差>250 >300耐张转角塔向内角偏移>400 >500（2）杆塔基础严重裂纹、塌陷、有水渗透基础且涵洞、山坡下滑、移动、使杆塔有倒落危险者。
（3）耐张杆拉线严重断股、拆卸或被剪断，拉盘外露或附近因取土使埋深小于0.5m者。
（4）直线无拉线杆塔附近取土使埋深小于设计的1/2或杆塔基础1.5m以内形成陡坎、高度大于5m者。
（5）铁塔底脚因未打保护帽使底螺母被拆者。
（6）钢管塔的主材弯曲超过10%。
2、绝缘子（1）绝缘子串中零值个数在下表片数及以上者：电压等级110-8片200-15片零值 3 5（2）瓷质瓷瓶一串内半数及以上且每片瓷群破损一半及以上者，钢化玻璃瓷瓶自爆后运行半年及以上者。
（3）合成绝缘子破损面积占总表面积0.2%以上或伞裙脱落两片以上者，合成绝缘子表面及均压环上有电弧灼伤痕迹。
球头有放电痕迹者。
3、导地线（1）各种规格导线受伤断股达到或超过下表数值者导线型号LDJ-120 LDJ-150LDJ-185LDJ-24LDJQ-400减少截面28.8 37 45.3 59.5 99 断股根数铝股少股2多股77 7 7 7钢芯1 1 1 1 1(2)架空地线受伤断股达到或超过下表数值者钢绞线型号断股减少截面断股数GJ-35 6.3 1GJ-50少8.4 1多8.2 3GJ-70 12.2 3(3)导线压接不良，发现有拔出痕迹或纵裂纹者；压接管因发热而变色者。
(4)导线引流并沟线夹缺螺母、松动、发热，石腊测温放上立即溶化流腊水，红外测温仪测量度70度以上者。
(5)压接管爆压后管子有穿孔或明显裂纹，管外导地线有严重损伤者。
（6）钢绞线对接直线管，由于两端线头末有接触而出现明显的“细勃者”。
4、连接金具（1）直角挂板，U 型环有裂纹者。
（2）螺栓无帽，缺开口销子、大头销子、开口销子无开口者。
（3）导线接点连扳螺丝松动，瘤变形严重或断裂者。
5、空气绝缘(1)在气温为20°C 时同级电压线路互相交叉或低压线路、弱电流线路交叉时其交叉距离小于下表者：（2）导线与树枝间的净空距离小于下表数值者：电压等级 （kV)交叉垂直距离 （m ）风偏距离（m ）边线对边坡 引流对接地体110 2201.502.502.53.01.00 1.90电压等级(kV) 110 220最小净空距离（m） 2.0 3.0所谓“净空距离”是指导线在最大度时对树枝的直距和最大风偏水平近距离。
（3）导地线上悬挂金属线导电物件者。
（金属线摆动可能接近邻相导线或接地物体达到危险距离者）。
二类缺陷标准： 1、杆塔及基础 （1）杆塔身部(2)杆塔基础裂纹、塌陷、山坡下滑移动、但主杆未见偏斜，在短期内不致发生倒杆断线标准 缺陷名称 根 开5米以下 5米以下直线杆塔偏度2——4％3——5％门型杆塔低差150——250200——300耐张转角塔向内角偏移300——400350——500(3)耐张转角杆拉线断股锈蚀或拉线元件残缺、拉盘附近因取土使深埋在0。
5——1.2m者。
(4)直线杆塔周围取土使埋身小于设计1/3——1/2或距杆线1.5——3m以内取土形成陡坎，陡坎高度超过杆塔埋深范围者。
(5)铁塔、铁横担锈蚀变形，水泥杆有锈水外流或纵裂宽在1——3mm 之间，长度在50cm以上者。
(6)钢管塔塔身及横担变形不超过百分之8％。
2、绝缘子（1）绝缘子串中零值达下列数值者：电压等级110-8片200-15片零值个数1-2 2-3（2）瓷质瓷瓶一串内有（1/3、1/2）的瓷瓶每片瓷裙破损一半以下者;钢化玻璃绝缘子自爆后3-5个月者。
（3）合成绝缘子破损占总表面积的0.1-0.2%或伞裙脱落一片者。
220kV合成绝缘子均压环脱落者。
（4）绝缘子串脏污雨雪天有重复滑闪或因闪络造成瓷质烧伤灯明显痕迹者。
（5）悬式瓷瓶球头变形腐蚀严重或缺弹簧销子者。
（6）绝缘子串顺线路方向偏斜大于25度者。
3、导地线（1）导线由于断股减少的截面积在10%——20%者，见下表：导线型号LJG-1 20 LGJ-15LGJ-185LGJ-240LGJQ-400减少截面（平方毫米）18-2420-30 28-37 36-48 60-80断股根数多股5-6少5-6 5-6 5-6 3-4股1（2）架空地线断股，使截面减少10-17%者。
见下表地线型号GL-35 GL-50 GL-70（3）接管弯超过5%及以上或表面灼伤15%及以下，深度在1mm 及以内者。
（4）三相驰度严重不平衡，相差在1m 及以下者。
（5）由于导线振动，在线夹20cm 范围内或在线夹内发现导线油疲劳断骨者。
4、连接金具（1）直角挂板或U 型环的连接螺栓弯曲变形，大头销子无开口销子者。
（2）受力螺栓螺帽未满扣者。
（3）耐张线夹U 型螺丝缺帽或无压条者。
（4）连接金具锈蚀严重者。
5、接地装置:雷雨季节接地体与架空地线连续4基以上无连接者。
6、空气绝缘（1）导线在最大弛度时时对地限距设备及值小于1.5m 又无可靠 断股根数 1 多股2-3少股12-3措施者。
（2）在气温为20%时，同级电压线路互相交叉或与低压线路、弱电流线路交叉时，其交叉距离小于下表数值者：电压等级（kV）垂直距离（m）风偏距离（m）110 1.5——2.5 2.5——3120 2.5——3 3——4（3）导线与树枝间净空距离小于下表数值者三类缺陷： 除了一、二类缺陷，其余均为三类缺陷。
电压等级（kV ）110 220 最下空净距离（m ）2——33——4巡视与检查方法要求一、线路的巡视与检查，是为了经常掌握线路的运行情况，及时发现设备缺陷和威胁线路安全运行的情况，并为线路检修提供内容和可靠依据。
二、线路的巡视和检查，可分为下面几种1、定期巡视，其目的在于经常掌握线路各部件运行状况及沿线情况，并搞好群众护线工作。
2、特殊巡视，是在气候剧烈变化（大雾，导线结冰，款风暴雨等）、自然灾害（地震、河水泛滥、森林起火等），线路过负荷和其他特殊情况时，对全线某段或某些部件进行巡视，以发现线路的异常现象及部件的变化损害。
3、夜间巡视，是为了检查导线的连接器的发热或绝缘子污秽放电情况。
4、事故巡视，是为了检查线路发生故障接地、跳闸的原因，找出故障点并查明故障情况。
5、登杆塔巡查，是为了弥补地面巡视的不足，而对杆塔上部部件的巡查。
6、定期巡视由专责巡线员负责，一般一月进行一次，其他巡视由运行单位根据具体情况确定。
三、工区及以上单位的领导干部和线路专责技术人员，应定期参加线路巡视，以了解线路运行情况并检查、指导巡线员的工作。
四、巡视的主要内容：1、沿线情况（1）防护区的建筑物、可燃、易爆和腐蚀性气体；（2）防护区内的树木；（3）防护区内进行的土方挖掘，建筑工程和施工爆破；（4）防护区架设或敷设架空电力线路，架空通信线路和各种管道和电缆；（5）线路附近修建道路、铁路、卸货场、射击场等；（6）线路附近出现高大机械及移动的设施；（7）线路附近污源情况；（8）其他不正常现象，如江河泛滥、山洪、杆塔被淹，基础损坏，森林起火等。
2、道路与桥梁（1）巡视使用的道路，桥梁的损坏情况。
3、杆塔与拉线（1）杆塔部件被盗或损坏情况；（2）杆塔倾斜，横担歪扭及各部件锈蚀，变形；（3）杆塔的固定部件缺螺栓或螺帽，螺栓丝扣长度不够，螺栓松动，铆焊处裂纹、开焊、绑线断裂松动；（4）混凝土杆出现的裂纹及其变化，混凝土脱落，钢筋外露，脚钉卸少；（5）拉线及部件锈蚀、松动、断股、张力分配不均、缺螺栓、螺帽等；（6）杆塔及拉线基础培土情况周围土壤突然突起或沉陷，基础裂纹、损伤、下沉或上拔、护基沉塌或冲刷；（7）杆塔周围杂草过高，杆塔上有危及安全的鸟巢及蔓藤类植物附生；（8）防洪坍塌或损坏4、导线、避雷线（1）导线、避雷线、断股、损伤或闪络烧伤；（2）导线、避雷线的驰度变化；（3）导线、避雷线的上扬、振动、舞动、脱冰跳跃情况；（4）连接器过热现象；（5）导线在线夹内滑动，释放线夹整体部分自挂中脱出；（6）跳线断股，扭歪变形，跳线与杆塔空气间隙的变化；（7）导线对地、对价差跨越及对其他物体距离的变化；（8）导线、避雷线上悬挂的风筝及其他外物；5、绝缘子（1）绝缘子的脏污，瓷质裂纹破碎、钢脚及钢帽锈蚀，钢脚弯曲，钢化玻璃绝缘子自爆；（2）绝缘子有闪络痕迹和局部火花放电的现象；（3）绝缘子串严重倾斜；（4）合成绝缘子破损严重，均压环歪斜或脱落，连接螺丝松动；（5）金具锈蚀、磨损、裂纹、开焊、开口销及弹簧缺少，代用或脱出。
6、接地装置（1）避雷线、接地引下线，接地装置的连接固定情况；（2）接地引下线断股、断线、严重锈蚀；（3）接地装置严重锈蚀，埋入地下部分外露，丢失。
7、附近及其他（1）预绞丝滑动，断股或烧伤；（2）防震器滑动跑离位，偏斜，钢丝断股、阻尼线变形、烧伤、绑线松动；（3）防鸟设施损坏，变形或缺少；（4）相位、警告牌损坏、丢失、线路名称、杆塔号字迹不清。
