集散型控制系统

集散控制系统原理及应用集散控制系统（Distribution Control System，简称DCS）是一种基于计算机网络的自动化控制系统，用于集中控制和监视复杂的工业过程。

它由许多分布在整个工厂或工艺中的控制单元组成，这些控制单元通过网络互连，在一起协同工作，以实现对整个过程的控制。

集散控制系统的原理是通过采集和传递数据，实现对过程的实时监测和控制。

它主要包括以下几个组成部分：1. 传感器和执行器：用于采集过程变量和控制信号。

传感器将过程中的物理量转换成电信号，例如温度、压力、流量等。

执行器根据控制信号执行一定的操作，例如开关、调节阀等。

2. 控制单元：集散控制系统中最核心的部分，由计算机硬件和软件组成。

控制单元负责采集、处理和分析传感器采集的数据，在此基础上生成控制信号，并通过执行器将其发送给控制对象。

3. 通信网络：用于连接不同的控制单元，实现数据的传输和共享。

通信网络可以是以太网、现场总线等。

通过网络连接，各个控制单元之间可以实现数据的共享和协同工作。

4. 人机界面：提供人机交互的界面，使操作人员能够直观地监视过程状态、进行操作和维护。

人机界面通常采用图形化显示，包括监视画面、报警提示、操作按钮等。

集散控制系统的应用非常广泛。

它可以用于石油化工、电力、水处理、冶金等工业领域的各种生产过程的控制和监测。

具体应用包括：1. 石油化工：集散控制系统可以用于炼油、化工生产等领域。

通过实时监测和控制温度、压力、流量等参数，可以保证工艺过程的稳定运行。

2. 电力系统：集散控制系统可以用于电力发电和配电系统的监控和控制。

通过集中管理各个发电单元、调度用电负荷，可以实现电力系统的高效运行。

3. 水处理：集散控制系统可以用于水处理过程中的污水处理、给水处理、制水等。

通过实时监测和控制水质、水流等参数，可以提高水处理的效率和质量。

4. 冶金：集散控制系统可以用于冶金工业中的钢铁生产、铸造等过程的控制。

通过实时监测和控制温度、压力、流量等参数，可以保证冶金过程的稳定性和产品质量。

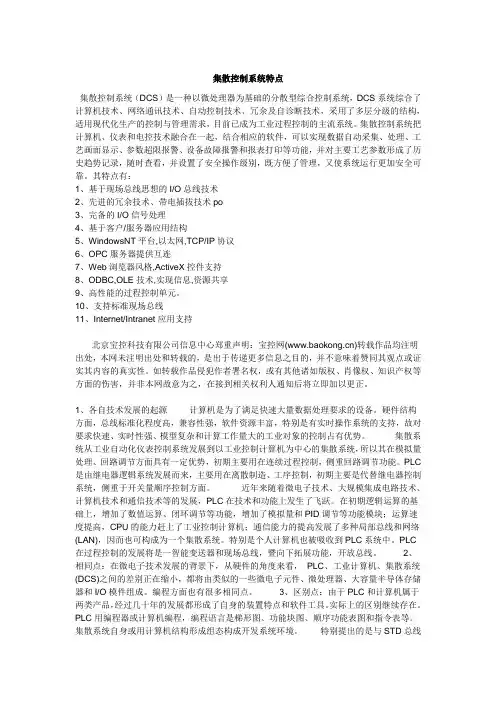

集散控制系统特点集散控制系统（DCS）是一种以微处理器为基础的分散型综合控制系统，DCS系统综合了计算机技术、网络通讯技术、自动控制技术、冗余及自诊断技术，采用了多层分级的结构，适用现代化生产的控制与管理需求，目前已成为工业过程控制的主流系统。

集散控制系统把计算机、仪表和电控技术融合在一起，结合相应的软件，可以实现数据自动采集、处理、工艺画面显示、参数超限报警、设备故障报警和报表打印等功能，并对主要工艺参数形成了历史趋势记录，随时查看，并设置了安全操作级别，既方便了管理，又使系统运行更加安全可靠。

其特点有：1、基于现场总线思想的I/O总线技术2、先进的冗余技术、带电插拔技术po3、完备的I/O信号处理4、基于客户/服务器应用结构5、WindowsNT平台,以太网,TCP/IP协议6、OPC服务器提供互连7、Web浏览器风格,ActiveX控件支持8、ODBC,OLE技术,实现信息,资源共享9、高性能的过程控制单元。

10、支持标准现场总线11、Internet/Intranet应用支持北京宝控科技有限公司信息中心郑重声明：宝控网()转载作品均注明出处，本网未注明出处和转载的，是出于传递更多信息之目的，并不意味着赞同其观点或证实其内容的真实性。

如转载作品侵犯作者署名权，或有其他诸如版权、肖像权、知识产权等方面的伤害，并非本网故意为之，在接到相关权利人通知后将立即加以更正。

1、各自技术发展的起源计算机是为了满足快速大量数据处理要求的设备。

硬件结构方面，总线标准化程度高，兼容性强，软件资源丰富，特别是有实时操作系统的支持，故对要求快速、实时性强、模型复杂和计算工作量大的工业对象的控制占有优势。

集散系统从工业自动化仪表控制系统发展到以工业控制计算机为中心的集散系统，所以其在模拟量处理、回路调节方面具有一定优势，初期主要用在连续过程控制，侧重回路调节功能。

PLC 是由继电器逻辑系统发展而来，主要用在离散制造、工序控制，初期主要是代替继电器控制系统，侧重于开关量顺序控制方面。

集散型控制系统的介绍Whut 笔记集散型控制系统（DCS）也就是所说的分布式控制系统，是相对于集中式控制系统而言的一种新型计算机控制系统。

DCS是在集中式控制系统的基础上发展、演变而来的，我们根据现有的，应用比较广泛的若干种DCS的结构的总结，来说明、分析和比较DCS的结构。

一、“三点一线”式结构DCS自70年代问世以来，很多公司推出了多种不同设计、风格各异的DCS，即是同一厂家，早期的产品与近期的产品也有不少的差异，但是仅管种种DCS千差万别，其核心结构却基本上一致，可将其归纳为“三点一线”式结构。

“一线”是指DCS的骨架计算机网络；“三点”是指联接在网络上的三种不同的类型的节点，分别是：面向被控过程现场的现场I/O控制站；面向操作人员的操作站；面向DCS监督管理人员的工程师站。

一般情况下，一个DCS只需配备一个工程师站，而现场I/O控制站和操作员站的数目则需根据实际需要配置，这三种节点通过系统网络进行联接并互相交换信息，协调各方面的工作，共同完成DCS 的整体功能。

DCS的计算机网络在很多方面的要求实时性网络。

网络需要根据现场通讯实时性的要求，在确定的时限内完成信息的传送。

“确定的时限”是指无论在何种情况下，信息传送度能在这个时限内完成，而这个时限则是根据被空过程的实时性要求确定的。

系统的拓扑结构。

大致可分为星型，总线型和环型三种。

目前应用最广泛的是环网和总线网。

二、DCS的系统网络SNET各种网络解决碰撞的技术:一种是TOKEN RING（对于环型网）或TOKEN PASSING（对于总线型网）方式;另一种解决碰撞的技术是载波侦听与碰撞检测技术，即CSMA/CD 方式.DCS的基础硬件:DCS由三种节点组成：现场I/O控制站、操作员站、和工程师站，通过局域网络互联在一起形成一个系统。

对于局域网来说，所有的节点都没有什么本质的和原则的区别，它们都是具有自己特定的网络地址，都可以通过局域网接收和发送数据。

集散控制系统原理及应用
集散控制系统是一种基于集中控制和分散执行的控制系统。

它通过将任务分配给不同的子系统执行，从而实现对整个系统的控制和监测。

集散控制系统的原理是将需要控制的对象分为若干个子系统，每个子系统由一个独立的控制单元负责控制。

这些控制单元通过通信网络进行相互连接和信息交换，从而实现系统的集中控制。

在集散控制系统中，有两种常见的通信方式：点对点通信和总线通信。

点对点通信是指每个子系统之间通过独立的通信线路进行信息传输，而总线通信则是通过一个共享的通信总线将所有子系统连接起来。

无论采用哪种通信方式，集散控制系统的目标都是实现对系统各个部分的控制和监测。

集散控制系统在工业自动化领域有广泛的应用。

例如，在工厂生产线上，可以将生产任务划分为若干个子系统，每个子系统负责一部分工序的控制。

通过集散控制系统，可以实现对整个生产线的协调和监测，提高生产效率和质量。

另外，集散控制系统在能源管理和交通控制等领域也有应用。

在能源管理方面，可以将能源供给和消耗划分为若干个子系统，通过集散控制系统进行能源的分配和监测，从而提高能源利用效率。

在交通控制方面，可以将交通信号灯、交通监控等划分为不同的子系统，通过集散控制系统实现对交通流量的调度和控制，提升交通运行效率和安全性。

总之，集散控制系统通过将系统任务分配给不同的子系统执行，
实现对整个系统的控制和监测。

它在工业自动化、能源管理和交通控制等领域都具有广泛的应用前景。

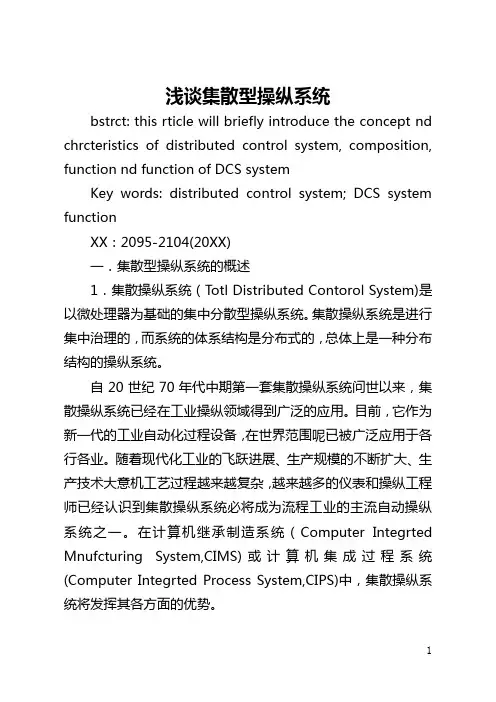

浅谈集散型操纵系统bstrct: this rticle will briefly introduce the concept nd chrcteristics of distributed control system, composition, function nd function of DCS systemKey words: distributed control system; DCS system functionXX：2095-2104(20XX)一．集散型操纵系统的概述1．集散操纵系统（Totl Distributed Contorol System)是以微处理器为基础的集中分散型操纵系统。

集散操纵系统是进行集中治理的，而系统的体系结构是分布式的，总体上是一种分布结构的操纵系统。

自20世纪70年代中期第一套集散操纵系统问世以来，集散操纵系统已经在工业操纵领域得到广泛的应用。

目前，它作为新一代的工业自动化过程设备，在世界范围呢已被广泛应用于各行各业。

随着现代化工业的飞跃进展、生产规模的不断扩大、生产技术大意机工艺过程越来越复杂，越来越多的仪表和操纵工程师已经认识到集散操纵系统必将成为流程工业的主流自动操纵系统之一。

在计算机继承制造系统（Computer Integrted Mnufcturing System,CIMS)或计算机集成过程系统(Computer Integrted Process System,CIPS)中，集散操纵系统将发挥其各方面的优势。

2．集散操纵系统的主要特点是一个由过程操纵级和过程监控级组成的以通信XX络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Communiction)、显示(CRT)和操纵(Control)等4C技术，其基本思想是分散操纵、集中操作、分级治理、配置灵活、组态方便。

DCS具有以下特点：(1)高可靠性由于DCS将系统操纵功能分散在各台计算机上实现，系统结构采纳容错设计，因此某一台计算机出现的故障不会导致系统其它功能的丧失。

集散型控制系统介绍什么是集散型控制系统？集散型控制系统（Distributed Control System，简称DCS）是一种用于监控和控制工业过程的自动化系统，它由多个分布在整个工厂或工业设施的控制单元组成。

每个控制单元负责特定的控制功能，并与其他单元进行通讯和协同工作。

DCS系统的主要目标是实现工业生产的高效率和高可靠性。

DCS系统的特点1.模块化设计：DCS系统由多个独立的模块组成，每个模块具有特定的功能，并可以根据需要进行添加或移除。

这种模块化设计使得DCS系统更加灵活和可扩展。

2.分布式架构：DCS系统的控制单元分布在整个工厂或设施的各个区域，通过网络进行通讯。

这种分布式架构使得系统更加稳定，并且可以更好地应对设备故障或通讯中断的情况。

3.实时监控：DCS系统可以实时监控工业过程中的各种参数和状态，包括温度、压力、流量等。

监控数据可以通过图形界面直观地展示给操作员，帮助他们进行决策和调整。

4.集中管理：DCS系统通过中央控制台进行集中管理，操作员可以通过该控制台对各个控制单元进行配置和控制。

集中管理使得系统维护和管理更加简便，并且可以提高工作效率。

5.数据记录与分析：DCS系统可以记录和存储工业过程中的各种数据，如生产数据、报警记录等。

这些数据可以用于后续的分析和决策，帮助工厂或设施提高生产效率和质量。

DCS系统的应用领域DCS系统广泛应用于各个工业领域，特别是对于那些需要高度自动化和精确控制的工艺过程来说，DCS系统是不可或缺的工具。

下面是一些常见的DCS系统应用领域：•电力行业：DCS系统被用于发电厂和电网的控制和监测，可以实现对电力设备的远程操作和维护。

•石油和化工：DCS系统在炼油、化工生产和储运过程中起到关键作用，可以提高生产效率和安全性。

•制造业：DCS系统可以应用于各种制造过程的控制和监控，如汽车制造、钢铁生产等。

•水处理：DCS系统可以用于水处理厂的运行和监测，实现对水质和水压的控制。

1.什么是集散控制系统？其基本设计思想是什么？答：集散型控制系统（Distributed Control System，简称DCS）是以多台微处理器为基础的集中分散型控制系统。

世界上第一台实现集中管理和分散控制的新型计算机控制系统TDC2000型集散控制系统于1975年由美国Honeywell公司推出。

设计思想是“集中管理、分散控制”，所谓集中管理，就是把整个生产过程的全部操作、显示集中在同一个操作站进行；而分散控制就是用多个微处理器来分散承担生产过程的控制，每个微处理器只控制少量回路。

2.简述集散控制系统的体系结构及各层次的主要功能。

答：按照DCS各组成部分的功能分布，自下而上分别是现场控制级、过程控制级、过程管理级和经营管理级。

与这四层结构相对应的四层局部网络分别是现场网络（Field Network，Fnet）、控制网络（Control Network，Cnet）、监控网络（Supervision Network，Snet）和管理网络（Management Network，Mnet）。

（1）现场控制级的典型设备是各类传感器、变送器和执行器。

现场控制级设备直接与生产过程相连，是DCS的基础。

它的主要功能为三个方面。

一是完成过程数据采集与处理；二是直接输出操作命令、实现分散控制；三是完成与上级设备的数据通信，实现网络数据库共享；四是完成对现场控制级智能设备的监测、诊断和组态等。

（2）过程控制级主要由过程控制站、数据采集站和现场总线接口等构成。

主要功能表现在一是采集过程数据，进行数据转换与处理；二是对生产过程进行监测和控制，输出控制信号，实现反馈控制、逻辑控制、顺序控制和批量控制功能；三是现场设备及I/O 卡件的自诊断；四是与过程操作管理级进行数据通信。

（3）过程管理级的主要设备有操作站、工程师站和监控计算机等。

操作站是操作人员与DCS相互交换信息的人机接口设备，是DCS的核心显示、操作和管理装置。

集散控制系统名词解释
集散控制系统：
集散控制系统是一种复杂的控制系统，主要应用于有关的反馈控制和数据采集，是一系列用于自动控制的技术的总和。

它由一系列控制设备、软件和系统组成，可以实现综合管理和控制，以确保机器和系统的良好运行。

它可以实现电力设备、信息技术设备和设备的多种组合，以实现集中控制和数据采集的功能。

集散控制系统的控制模型可以分为两种：集中控制和分散控制。

集中控制是将所有设备和系统集中控制在一起，将控制和监控设备联系在一起，使它们有效地运行。

集中控制的优势在于控制设备的效率高，在短时间内可以改变设备的配置，即便在遥控控制时也能有效的实现控制。

分散控制的模型指的是将控制和监控系统分布在网络的各处，通过通讯技术进行数据的采集和分析，以实现集中控制的效果。

分散控制的优势在于，设备分布在各地，操作更加方便，数据传递更加快速，有利于实现更高效地工作环境。

- 1 -。
