油水分离器核心技术

油水分离器的原理图解油水分离器是一种用于分离油水混合物的设备，广泛应用于工业生产和环境保护等领域。

它可以有效地将油水混合物分离成纯净的油和清洁的水。

本文将通过图解的方式介绍油水分离器的原理和工作过程。

1. 油水分离器的基本原理油水分离器的基本原理是利用油和水的密度差异来分离它们。

由于油的密度较小，所以在油水混合物中，油会浮在水面上。

而水的密度较大，会沉入底部。

因此，通过合理设计油水分离器的结构，可以实现有效的分离。

2. 油水分离器的结构油水分离器通常由入口管道、分离室、出口管道和排放口等组成。

入口管道用于将油水混合物引入分离室，分离室内的结构设计通常采用重力分离或离心分离的原理来实现油水的分离。

出口管道则用于收集分离后的油和清洁的水，而排放口则用于排放废水。

3. 重力分离原理的油水分离器重力分离原理的油水分离器是最常见的一种类型。

其基本原理是利用油水混合物在分离室内的停留时间来实现油水的分离。

当油水混合物进入分离室后，由于体积的差异和油和水的密度差异，会发生分层现象。

油漂浮在水面上，而清洁的水则沉入底部，通过出口管道分别收集。

4. 离心分离原理的油水分离器离心分离原理的油水分离器是利用离心力来实现油水分离的。

当油水混合物进入分离室后，油水混合物会被送入高速旋转的分离室。

由于离心力的作用，油和水会被强制分离。

油会聚集在分离室的外侧，而水则沉入分离室的底部。

清洁的水通过出口管道排出，而油则通过另外的管道收集。

5. 油水分离器的应用范围油水分离器广泛应用于各个行业和领域，包括工业生产、机械加工、纺织、造纸、石油化工等。

在这些行业中，油水分离器的主要作用是将生产过程中产生的废水中的油分离出来，以达到环境污染控制和资源回收利用的目的。

6. 油水分离器的优势和不足油水分离器具有简单、高效的优点，可以快速将油水混合物分离成油和水。

同时，它也具有一定的不足之处。

首先，油水分离器的分离效果受到进入分离器的油水混合物品质的影响。

油水分离器工作原理
油水分离器是一种用于分离工业废水中油和水的设备，它能够有效地将废水中的油和水分离，达到环保和资源回收的目的。

油水分离器的工作原理主要包括物理分离和化学分离两种方式。

物理分离是指利用油水之间的密度差异和表面张力差异进行分离的过程。

当废水中的油和水混合在一起时，由于它们的密度不同，油会浮在水的表面形成一层油膜。

油水分离器通过设置不同的分离装置，如沉降池、气浮池和滤油器等，利用重力沉降和气浮原理将油和水分离开来。

在重力沉降过程中，油水分离器会将废水缓慢地通过分离装置，使油和水分层，然后分别排出。

而在气浮过程中，通过向废水中通入气泡，气泡与油滴结合形成浮力，使油滴浮到水面上，然后通过刮油器将油膜刮除，从而实现油水分离。

化学分离是指利用化学方法将废水中的油和水分离的过程。

化学分离主要包括凝聚沉淀法和离子交换法两种方式。

凝聚沉淀法是通过向废水中添加凝聚剂，使悬浮的油滴凝聚成较大的沉淀物，然后通过过滤或离心等方法将沉淀物和水分离。

离子交换法是利用离子交换树脂对废水进行处理，通过树脂对油水中的离子进行吸附和交换，使油和水得以分离。

除了物理分离和化学分离外，油水分离器还可以通过生物分解和电化学分离等方式进行油水分离。

生物分解是利用微生物对废水中的有机物进行降解，从而实现油水分离。

电化学分离则是利用电场对废水中的油和水进行分离，通过电化学反应使油和水分离。

总的来说，油水分离器的工作原理是多种多样的，可以根据废水的性质和要求选择合适的分离方式。

通过合理的设计和操作，油水分离器能够高效地将废水中的油和水分离，达到环保和资源回收的目的。

油水分离器是针对于含油废水处理的环保高新产品。

本产品采用了科学的处理流程和独特的结构设计，主要是根据水与油的比重差，使油粒子在经过一定时间的缓流和隔板的碰撞后浮于水面上。

当含油的废水进入分离器后，大的油粒子很快浮于水面，而微小油粒则在流动的过程中，经多科学的流程处理，微小油粒首先会粘附在隔板上，待油粒子碰聚到一定大的浮力时就自动浮于水面。

油在水面越聚越多，当油层足够厚的时候就会自动溢流到集油槽排放出去，集油槽的水位可根据现场情况适当调整。

其特有的多级处理和分离装置，采用斜板隔油技术和特殊的液位自动控制技术，不需任何动力和添加剂，就能自动地将含油废水中的混合油脂分离出去并集中到集油槽排放出去。

安装示意图1：地面式
安装示意图2。

油水分离器的工作原理油水分离器是一种用于将油和水分离的设备，广泛应用于工业生产、环境保护和污水处理等领域。

它的工作原理主要包括下面几个方面：1. 重力分离原理：油水分离器通过利用油和水的密度差异来实现分离。

由于油比水的密度小，油在水中形成浮起来的液滴，通过重力作用，这些液滴会不断上升，并在上部油收集器中聚集成层。

下部的水则继续下沉，最终被排出沉淀池。

2. 分离板或滤芯：油水分离器中常常设置有分离板或滤芯，用于进一步增加分离效果。

分离板可以将液体沿着特定的路径引导流动，分离油和水。

滤芯则可以通过物理或化学方法，去除悬浮的油浮污物。

3. 油水混合物的进出口设置：油水分离器通常设置有油水混合物的进出口，以确保混合物可以顺利进入分离器，并分离出油和水。

在进口处，常常设置有集流器或溢流槽，用于引导油水混合物顺利进入分离器，并防止溢出。

4. 油的收集和水的排放：分隔出的油通过上部的油收集器进行收集。

收集器中通常设置有排油阀门，用于定期排放油污物。

水则通过下部的排放管道排出。

为了保证排放的水质符合环境标准，通常还需要进行进一步的处理，如二次沉淀、过滤或化学处理等。

5. 其他辅助设备的使用：为了进一步提高油水分离器的效率和分离效果，通常会使用一些辅助设备。

例如，可以设置搅拌器或加药系统，用于改善混合物的均匀性，提高分离效果。

在工业生产中，还可以配备传感器、控制系统等，实现自动化控制和监测。

总结起来，油水分离器的工作原理基于重力分离和物理过滤的原理。

通过合理设置进出口、分离板或滤芯，以及油收集和水排放装置，可以实现有效的油水分离。

辅助设备的使用可以进一步提高分离效果。

油水分离器的应用广泛，对于保护环境、减少二次污染、提高生产效率等方面都起到了重要作用。

油水分离器原理及结构一、前言油水分离器是一种常见的工业设备，广泛应用于石油、化工、食品等行业中。

其主要作用是将混合在一起的水和油分离开来，从而达到净化水和回收油的目的。

本文将详细介绍油水分离器的原理及结构。

二、原理1.重力分离原理油水分离器主要依靠重力分离原理进行操作。

由于油比水轻，所以两者混合在一起后，会自然地产生一个上下分层的状态。

通过调整沉降时间和流速等参数，可以使得上层为清洁的水，下层为含有油污染物的液体。

2.界面张力原理另外一个影响油水分离效果的因素是界面张力。

界面张力是指液体表面处所受到的各向同性张力。

当两种不同液体相遇时，由于它们之间存在着不同程度的吸引和排斥作用，所以会形成一个明显的边界。

通过调整界面张力大小，可以使得两种液体更容易被隔开。

3.其他因素除了以上两个因素之外，还有一些其他的因素也会影响油水分离效果。

例如，油水分离器的结构设计、流体的进出口位置、流速等因素都会对分离效果产生影响。

三、结构1.主体结构油水分离器的主体结构通常由一个圆柱形或长方形的容器和一个上面安装的盖子组成。

容器内部通常有一些隔板或填料，用于增加液体与液体之间的接触面积，从而提高分离效率。

盖子上通常有进出口和排放口。

2.进出口进出口是指将需要处理的混合液体引入油水分离器内部，并将处理后的液体排出去的通道。

通常情况下，进口在顶部，排放口在底部。

3.隔板或填料隔板或填料是指在油水分离器内部设置的一些物理屏障，用于增加液体与液体之间的接触面积。

这些物理屏障可以是平行于容器壁面设置的板状物，也可以是垂直于容器壁面设置的环状填料。

4.附属设备除了以上主要组成部分之外，油水分离器还需要一些附属设备来辅助其工作。

例如，流量计、压力表、温度计等用于监测进出口液体的参数；电动阀门、手动阀门等用于控制进出口液体的流量；泵等用于提供进口液体的动力。

四、应用油水分离器广泛应用于石油、化工、食品等行业中。

例如，在石油行业中，油水分离器可以将含有油污染物的废水处理干净，从而达到环保和节约资源的目的。

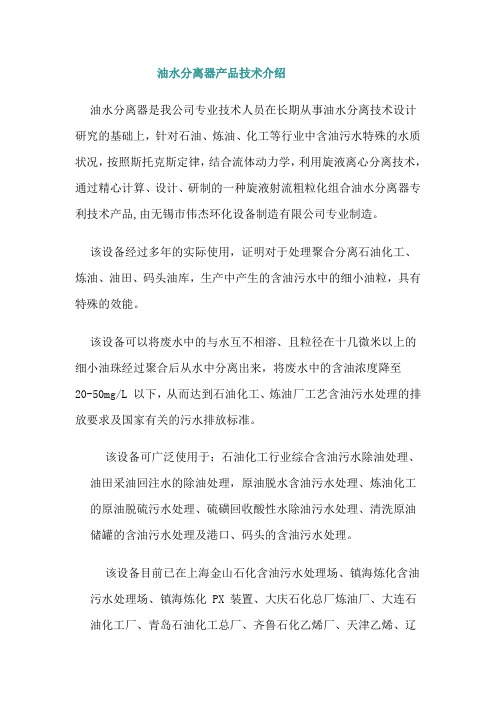

油水分离器产品技术介绍油水分离器是我公司专业技术人员在长期从事油水分离技术设计研究的基础上，针对石油、炼油、化工等行业中含油污水特殊的水质状况，按照斯托克斯定律，结合流体动力学，利用旋液离心分离技术，通过精心计算、设计、研制的一种旋液射流粗粒化组合油水分离器专利技术产品,由无锡市伟杰环化设备制造有限公司专业制造。

该设备经过多年的实际使用，证明对于处理聚合分离石油化工、炼油、油田、码头油库，生产中产生的含油污水中的细小油粒，具有特殊的效能。

该设备可以将废水中的与水互不相溶、且粒径在十几微米以上的细小油珠经过聚合后从水中分离出来，将废水中的含油浓度降至20-50mg/L 以下，从而达到石油化工、炼油厂工艺含油污水处理的排放要求及国家有关的污水排放标准。

该设备可广泛使用于：石油化工行业综合含油污水除油处理、油田采油回注水的除油处理，原油脱水含油污水处理、炼油化工的原油脱硫污水处理、硫磺回收酸性水除油污水处理、清洗原油储罐的含油污水处理及港口、码头的含油污水处理。

该设备目前已在上海金山石化含油污水处理场、镇海炼化含油污水处理场、镇海炼化 PX 装置、大庆石化总厂炼油厂、大连石油化工厂、青岛石油化工总厂、齐鲁石化乙烯厂、天津乙烯、辽河油田、吉林油田、华北油田、宁波利万石化、吉林石化总厂等得到广泛的使用。

一 .油水分离器技术特点1 、利用油水的密度差采用流体动力学原理，结合旋液离心分离法对含油污水进行处理而设计的旋液分离器，其处理效率是沉降（浅池原理）分离的几十倍。

2 、将液体射流技术有机的应用于设备中，利用液体传质技术推动并加速细小油粒的上浮速度。

与旋液分离技术有机组合，不受进水含油量的浓度变化影响，出水水质稳定。

3 、采用特殊工艺压制而成的不锈钢 W 型波纹板聚结器。

具有均匀布水、增长污水流动距离、缩短油粒上浮距离、增大油滴的聚合机率、加速油水聚合分离的时间，可确保后续分离效果的稳定。

4 、采用一种特殊工艺手段加工完成的螺旋网复合制成的粗粒化聚合滤芯元件和精细粗粒化聚合滤芯元件，作为对细小油粒（大于 15 微米）的聚合分离。

装载车油水分离器工作原理
油水分离器是一种用于将液体中的油和水分离的设备。

其工作原理主要基于液体的比重差异和物理分离原理。

装载车油水分离器的工作原理如下：
1. 入口处倾斜导流：装载车中的混合液体通过油水分离器的入口流入导流区域。

导流区域通常被设计成倾斜的形状，以便引导油和水分别向不同的方向流动。

2. 入口设置障板：在导流区域内，通常设置有一道障板，可以通过障板的高度来控制液体的流动速度。

障板的存在有助于减缓液体的流速，使油和水有足够的时间分离。

3. 油水分离：由于油和水在密度上的差异，油通常会浮于水面上。

在分离槽内，上部通常设有油口，而下部通常设有水口。

当液体通过分离槽时，由于重力和浮力的作用，油会被引导到上部的油口，而水则会沉淀到下部的水口。

4. 液体排出：分离后的油和水可以通过各自的出口管道排出。

分离器通常配有阀门或其他设备，以控制油和水的排出流量和速度。

总之，装载车油水分离器通过利用油和水的比重差异和物理分离原理，将混合液体中的油和水分离出来。

这样可以有效地净化液体，减少污染物排放，对环境保护和资源回收起到重要作用。

高精度油水分离器高精度油水分离器为国家经贸委、国家税务总局公告的《当前国家鼓励发展的节水设备（产品）目录》（第一批）第17项“凝结水回收出游设备”鼓励发展的设备。

处理精度含油量可达到0.5mg/L，达到世界先进水平（美国阿波罗公司只能达到5~8mg/L）。

该油水分离器是采用改性之后的纤维过滤滤芯表面具有亲油疏水的特点，将含有污水中细微乳化油滴聚集在滤芯表面，逐步长大之后从滤芯表面分离上升到油水界面从而实现油水高效分离。

油水分离器原理图核心技术——纤维亲油性改性经特殊工艺，改变纤维表面湿润性，使之呈现出亲油疏水特性。

材料表面亲油疏水特性：亲油疏水性材料表面湿润性原理图纤维改性对比：改性前纤维表面改性后纤维表面改性纤维滤芯用于处理50mg/L含油污水之后，纤维滤芯表面观察图（污水从滤芯底部上升至顶部）。

滤芯底部滤芯中部滤芯顶部由上图可以看出细微油滴在纤维表面集聚增大成油膜。

技术特点1)分离精度高，污水处理后含油量可达0.5mg/L;2)可去分离粒径小，可达3微米以下，去除乳化油无需任何化学药剂。

3)滤芯寿命长，无需经常更换，运行和维护成本低。

适用范围1)炼油厂及石化厂（蒸汽冷凝水回收利用，含油污水处理等）；2)油田回注水、海上石油平台产出水深度处理；3)钢铁行业（热轧、冷轧）；4)船用油水分离器、煤合成油行业、海军；5)发电厂（蒸汽冷凝水回收利用）、核电站；6)机加工（汽车、电镀、金属切削）；7)纺织行业（纱线洗涤），油脂化工厂；8)拆船厂、机车车辆厂、油库、码头、船坞、9)其它对水质含油量要求高的含油废水处理。

主要技术参数1)工作压力：0.1~0.3MPa2)处理能力：5~100m3/hr（单台）3)除油指标：根据用户需求，可以达到0.5mg/L。

4)操作温度：40~90℃部分业绩石化含油污水处理装置顶部油杯中油水分离图中海油采油平台。

油水分离器的工作原理、构造与维修要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!油水分离器的工作原理、构造与维修要点1. 引言在工业生产中，油水分离是一项关键的工艺过程，它在各种领域都有着广泛的应用，如石油工业、化工行业、制药工业等。

中石油油水分离器工作原理
中石油油水分离器工作原理是通过利用油水的密度差异和重力分离的原理进行工作的。

该分离器通常由一个垂直筒体和多个内部设备组成。

工作原理如下：
1. 油水乳浊液通过管道进入油水分离器内部。

进入分离器后，液体在筒体内形成一个旋涡状流动。

2. 由于油和水的密度不同，且油比水轻，两者在受到离心力作用下开始分离。

3. 在分离器内部，油与水分别形成上、下两个层面，其间还可能存在悬浮沉淀层。

4. 上层是油层，下层是水层，悬浮沉淀层在两者之间。

5. 油层上方设有油脂收集器，用于收集和排出分离后的原油；水层下方设有水收集器，用于收集和排出分离后的水。

6. 根据需要，分离器还可以设置其他设备，如泥浆收集器用于收集和排出悬浮沉淀层中的固体颗粒。

通过这样的原理，油水分离器能够有效地将乳浊液中的油和水进行分离，从而实现石油开采过程中的油水分离处理。
