脑电波仪工作原理脑电波仪是一种用于测量人类脑电活动的仪器。
它可以记录和分析大脑中神经元的电活动，并将之转化为脑电波信号。
本文将介绍脑电波仪的工作原理及其应用。
一、脑电波仪的基本原理脑电波仪的工作原理基于电生理学的知识。
人类脑细胞中存在着大量活跃的神经元，它们通过电流的方式相互通信。
当神经元处于兴奋状态时，会产生一种微弱的电信号，即脑电波。
脑电波仪通过在人类头皮上安装多个电极或传感器来测量这些电信号。
这些电极或传感器会捕捉到脑电波信号，并将其转化为数值或图像，以便进行后续的分析和处理。
二、脑电波信号的特征与分类脑电波信号可以根据频率和振幅等特征进行分类。
常见的脑电波包括δ波（0.5-4Hz）、θ波（4-8Hz）、α波（8-13Hz）、β波（13-30Hz）和γ波（30-100Hz）等。
这些脑电波的频率和振幅在不同的脑区、不同的睡眠状态以及不同的认知活动中会有所变化，因此可以利用脑电波信号来研究脑功能、识别脑病以及评估个体的认知状态和情绪等。
三、脑电波仪的应用1. 脑机接口技术：脑电波仪在脑机接口技术中扮演着重要角色。
通过接收和解析脑电波信号，可以实现脑机接口控制，将人的思维转化为机器的运动或执行特定命令。
2. 神经科学研究：脑电波仪广泛应用于神经科学领域，用于研究人类大脑的功能、认知和情绪等。
通过记录和分析脑电波信号，可以了解脑区的活动时序和空间分布，揭示大脑的工作原理。
3. 临床应用：脑电波仪在临床上也有着重要的应用价值。
例如，用于诊断癫痫、睡眠障碍、脑损伤和精神疾病等。
通过分析脑电波信号的异常模式，医生可以作出更准确的诊断，并制定相应的治疗方案。
4. 心理学研究：脑电波仪还可以用于心理学研究，探究认知、情绪和注意力等心理过程在大脑中的表现。
通过记录脑电波信号，研究者可以了解人类的认知和情绪状态，辅助于心理学实验的设计和分析。
四、脑电波仪的发展趋势随着科学技术的不断进步，脑电波仪在以下几个方面有着持续的发展趋势：1. 无线化与便携化：新一代的脑电波仪趋向于无线化和便携化，使其更加适用于日常生活和移动环境中的研究和应用。
脑电图机原理
脑电图（electroencephalogram，简称EEG）是一种测量人类
大脑电活动的方法。
脑电图机利用电极贴附在头皮上来记录大脑内的电信号，然后通过放大和滤波，将收集到的电信号转化为可视化的脑电图形。
脑电图机的工作原理如下：首先，将电极通过导电胶粘贴到头皮上相应的位置。
这些电极会捕捉到大脑中神经元的电活动。
当神经元存活并进行通信时，会产生微弱的电流，这些电流可以传播到头皮，并被电极所接收。
接下来，脑电图机会将电极接收到的微弱电流放大，以便更好地记录和分析。
放大过程中，还需要进行滤波处理以去除非相关的干扰信号，例如心电图和肌电图等。
最后，放大和滤波处理后的电信号会通过模数转换器转换为数字信号，并传送到脑电图机的计算系统或计算机上进行进一步分析和显示。
这些数字信号可以通过不同的图形化方式来展示，例如时域图、频域图或者事件相关电位图等。
总的来说，脑电图机利用电极记录大脑内神经元的电信号，并通过放大、滤波和转换等步骤将其转化为可视化的脑电图形。
通过观察和分析脑电图，研究人员可以研究大脑活动的相关特征，如频率、振幅、相位和时域特性等，从而进一步了解和研究人类大脑的功能和疾病。
脑电基本原理脑电的基本原理引言：脑电（Electroencephalogram，简称EEG）是一种记录和测量大脑电活动的方法，通过电极在头皮上采集到的电信号来反映大脑的神经活动。
脑电是一项重要的神经科学研究工具，被广泛应用于医学诊断、脑机接口技术、睡眠研究等领域。
本文将从脑电的产生、记录和分析三个方面探讨脑电的基本原理。
一、脑电的产生：脑电信号是由大脑神经元的电活动产生的，主要反映了神经元的集体行为。
神经元的电活动是由神经元膜上离子通道的开闭引起的，当神经元处于兴奋状态时，离子通道会发生变化，导致细胞内外的电位差产生变化。
这些电位差的变化通过神经元之间的突触传递，最终形成脑电信号。
脑电信号的频率范围通常分为不同的波段，如δ波（0.5-4Hz）、θ波（4-8Hz）、α波（8-13Hz）、β波（13-30Hz）等。
二、脑电的记录：脑电的记录是通过将电极放置在头皮上，采集头部各个位置的电信号来实现的。
通常采用10-20系统来标记头皮上的位置，即在头部的特定位置放置电极。
这些电极可以是金属盘电极或者是贴片电极。
在记录脑电信号时，还需要一个参考电极，用于参照其他电极的电位差。
通过将电极与放大器连接，可以将电位差放大并转换成数字信号，供计算机进行处理和分析。
三、脑电的分析：脑电信号的分析可以帮助我们了解大脑的功能状态、认知过程和疾病变化。
常见的脑电分析方法包括时域分析、频域分析和时频域分析。
时域分析主要关注脑电信号的振幅和形态特征，如平均脑电图、脑电事件相关电位等。
频域分析将脑电信号转换到频率域，用于研究不同频率波段的活动特征，如功率谱密度、相干性等。
时频域分析结合了时域和频域的信息，可以更全面地描述脑电信号在时间和频率上的变化。
结论：脑电作为一种记录和测量大脑电活动的方法，通过采集头皮上的电信号来反映神经元的电活动。
脑电的产生、记录和分析都是基于大脑神经元的电活动特征。
脑电在医学诊断、脑机接口技术和睡眠研究等领域具有广泛的应用前景。
脑电图的原理
脑电图（Electroencephalogram, EEG）是一种记录大脑电活动
的技术。
它通过在头皮上放置多个电极，测量脑电信号的电势差，并将这些信号转化为图形或数字显示。
脑电图的原理基于大脑神经元的电活动。
当神经元兴奋传导时，会在细胞膜上产生短暂的电流，这些电流通过周围组织传播，最终到达头皮。
这些电流的聚集形成了可以被电极捕捉到的微弱电势差。
脑电图通过将不同电极之间的电势差放大并记录下来，来呈现大脑的电活动模式。
在实际操作中，脑电图通常使用多个电极，这些电极按照国际10-20系统的标准位置放置在头皮上。
这些电极会测量相对于
特定参考电极的电势差。
电势差的幅度和频率可以反映出大脑中不同脑区的活动情况。
脑电图记录的电势差通常以波形图的形式展示。
常见的波形包括α波、β波、θ波和δ波等。
这些不同频率的波形反映出大
脑处于不同的活跃状态，如放松、专注、入睡等。
脑电图在临床和科研领域具有广泛的应用。
在临床上，脑电图可以用于诊断癫痫、睡眠障碍等疾病。
在科研领域，脑电图可以用于研究大脑的功能连接、认知过程、情绪状态等。
总之，脑电图是一种通过记录脑电信号的电势差来展示大脑电活动的技术。
它通过测量不同脑区的电势差，来呈现大脑的电活动模式，从而对大脑的功能状态进行分析和研究。
脑电基本原理脑电是一种用于记录和测量人脑电活动的技术。
它基于脑细胞之间的电信号传导，可以提供有关大脑功能和状态的重要信息。
脑电技术的基本原理是利用电极将记录脑电活动的仪器与头皮上的电位差联系起来。
脑电活动是大脑神经元电活动的整体电信号。
当神经元兴奋时，会产生一种称为动作电位的电信号。
这些电信号在大脑中传递和交流，形成复杂的电活动模式。
通过将电极放置在头皮上，可以记录到这些电位差，然后进行信号处理和分析。
脑电信号是微弱的，通常在微伏到毫伏的范围内。
为了准确地记录和测量这些信号，需要使用高灵敏度的电极和放大器。
电极通常由金属材料制成，如银/氯化银电极或碳纤维电极。
这些电极能够与头皮上的电位差接触，将信号传递到放大器中。
放大器是脑电测量系统中的重要组成部分，它能够放大微弱的脑电信号并抑制噪声。
放大器通常由多个级联的放大器组成，每个级别都增加信号的幅度。
放大器还可以根据需要进行滤波处理，以去除非脑电活动产生的干扰信号。
脑电信号经过放大器放大和滤波处理后，会转化为数字信号，并通过连接到计算机或数据采集设备进行记录。
计算机上的软件可以实时显示脑电信号，并进行进一步的分析和处理。
脑电技术广泛应用于临床医学和科学研究领域。
在临床方面，脑电可以用于诊断和监测癫痫、睡眠障碍和脑损伤等疾病。
在科学研究中，脑电可以用于研究大脑的功能连接、认知过程和情绪调节等方面。
虽然脑电技术有很多优点，如非侵入性、高时间分辨率和低成本等，但也存在一些局限性。
首先，脑电信号受到头皮、颅骨和组织的干扰，信号质量可能会受到影响。
其次，脑电信号只能反映大脑皮层活动，对于深部结构的活动了解有限。
脑电技术基于脑细胞之间的电信号传导，用于记录和测量人脑电活动。
通过电极和放大器的应用，可以准确地记录脑电信号，并进行进一步的分析和处理。
脑电技术在临床医学和科学研究中具有广泛的应用前景，为我们研究大脑功能和了解脑疾病提供了重要的工具和方法。

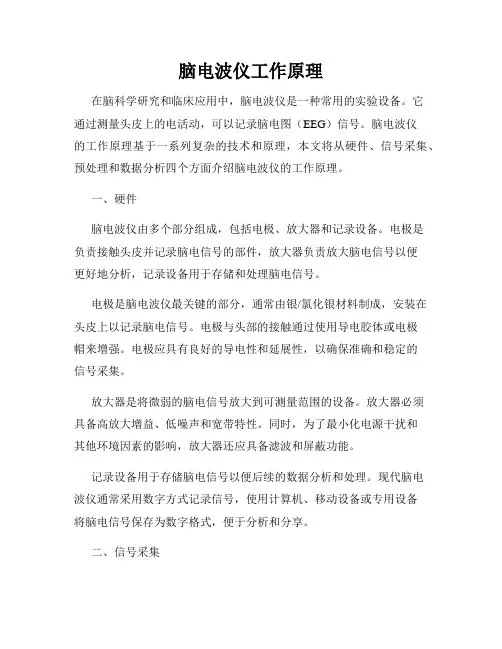

脑电波仪工作原理在脑科学研究和临床应用中，脑电波仪是一种常用的实验设备。
它通过测量头皮上的电活动，可以记录脑电图（EEG）信号。
脑电波仪的工作原理基于一系列复杂的技术和原理，本文将从硬件、信号采集、预处理和数据分析四个方面介绍脑电波仪的工作原理。
一、硬件脑电波仪由多个部分组成，包括电极、放大器和记录设备。
电极是负责接触头皮并记录脑电信号的部件，放大器负责放大脑电信号以便更好地分析，记录设备用于存储和处理脑电信号。
电极是脑电波仪最关键的部分，通常由银/氯化银材料制成，安装在头皮上以记录脑电信号。
电极与头部的接触通过使用导电胶体或电极帽来增强。
电极应具有良好的导电性和延展性，以确保准确和稳定的信号采集。
放大器是将微弱的脑电信号放大到可测量范围的设备。
放大器必须具备高放大增益、低噪声和宽带特性。
同时，为了最小化电源干扰和其他环境因素的影响，放大器还应具备滤波和屏蔽功能。
记录设备用于存储脑电信号以便后续的数据分析和处理。
现代脑电波仪通常采用数字方式记录信号，使用计算机、移动设备或专用设备将脑电信号保存为数字格式，便于分析和分享。
二、信号采集信号采集是脑电波仪的核心过程。
当电极与头部接触时，它们可以检测到脑部活动产生的微弱电信号。
这些信号通过放大器放大后经过模数转换器转换为数字信号，进而被记录设备储存。
脑电信号通常是微弱的，因此放大器必须具备高增益来放大信号。
此外，为了减少干扰，放大器还需要滤波功能，通过滤除不需要的频率成分来提高信号质量。
三、预处理脑电信号通常受到许多干扰因素影响，如肌肉运动、眼球活动和环境电磁干扰等。
为了提取有效的脑电信息，需要进行预处理步骤来滤除这些干扰。
预处理步骤通常包括滤波、伪迹去除和去除运动伪迹等。
滤波用于去除不需要的频率成分，以提高信号质量。
伪迹去除则通过对信号进行数学处理，将干扰信号滤除。
对于运动伪迹，可以使用陀螺仪和加速度计等设备来检测和校正。
四、数据分析在预处理后，脑电信号可以用于各种脑功能研究和临床评估。
脑电图仪工作原理脑电图仪（Electroencephalogram, EEG）是一种用于记录和测量人脑电活动的仪器。
它通过电极贴附在头皮上，能够准确地采集脑电信号，并将其转换成图表或数字数据，供医生或研究人员分析和诊断。
脑电图仪的工作原理主要涉及到以下几个方面：1. 电极贴附与信号采集：脑电图仪通常由多个电极组成，这些电极被贴附在头皮上，覆盖整个头部区域。
在贴附电极前，需要将头部的皮肤清洗干净，以确保良好的电极接触。
这些电极会测量脑部神经元之间的电位差，这些电位差会生成一系列的脑电波。
2. 信号放大与滤波：为了保证记录到的脑电信号的质量和可靠性，脑电图仪会将电极采集到的微弱电信号进行放大。
放大信号可以使观察者更好地理解和分析脑电图。
此外，脑电信号中可能含有许多来自肌肉活动或其他干扰源的杂波，因此脑电图仪还会对信号进行滤波，去除这些杂波。
3. 数据记录与分析：当脑电信号经过放大和滤波后，它们会被记录并转换成数字数据，以供进一步的分析。
脑电图仪将这些数据传输到计算机或其他设备上，以便医生或研究人员进行后续的数据处理和分析。
他们可以观察脑电图的形态和频率特征，并与一般或异常的脑电图进行比较，以帮助诊断和研究各种脑部疾病或异常情况。
4. 应用领域：脑电图仪在医学领域有广泛的应用。
最常见的应用是用于诊断和监测癫痫发作。
此外，它还被用于评估睡眠障碍、脑衰老性病变、脑外伤和精神障碍等疾病。
研究人员也使用脑电图仪来研究大脑的认知功能、情绪状态和神经可塑性等。
总结：脑电图仪是一种可以测量和记录脑电活动的仪器。
通过电极贴附在头皮上，脑电图仪能够采集脑电信号，并将其转换成图表或数字数据，以供医生或研究人员进行分析和诊断。
脑电图仪的工作原理涉及电极贴附与信号采集、信号放大与滤波以及数据记录与分析等方面。
脑电图仪在医学领域有广泛的应用，可用于诊断和监测癫痫发作、评估睡眠障碍和脑衰老性病变等疾病，同时也适用于神经科学研究和认知功能研究等领域。
脑电图仪原理
脑电图仪是一种用于记录人类脑电活动的科学仪器。
它的原理基于人脑发出的微弱电信号通过电极与仪器进行捕捉和放大。
脑电图仪包括多个电极，这些电极放置在被测试者的头皮上，以记录大脑表面的电势变化。
这些电极通过导线与仪器的放大器连接，将脑电信号传输到仪器中进行处理和分析。
脑电信号源于神经元的活动。
当神经元在大脑中产生电活动时，会产生微弱的电流。
这些电流通过神经元之间的连接传输，在头皮上形成一个电场。
脑电图仪的电极会捕捉到这个电场，并将其转换成可记录的电信号。
捕获到的脑电信号会被放大器增强，以便于观察和分析。
放大的信号经过滤波器进行滤波处理，去除外界干扰和杂波。
接下来，信号会被转换成数字信号，并通过计算机或数据存储设备进行记录。
脑电图仪的原理并不复杂，但在使用过程中需要注意一些因素，如保持仪器的稳定性和电极与皮肤的牢固连接。
此外，测试环境要尽可能安静，以减少干扰信号的影响。
通过分析脑电信号，我们可以了解大脑的活动模式，如脑电波的频率、振幅和形态等。
这些信息对于诊断和研究神经系统疾病，以及理解大脑在认知功能和情绪等方面的作用具有重要意义。
脑电波仪工作原理随着科技的不断进步，人们对于大脑的认知也越来越深入。
脑电波仪作为一种常见的神经科学研究工具，可以用于记录和分析脑电波信号，从而揭示大脑的工作原理。
本文将介绍脑电波仪的工作原理和相关技术。
一、脑电波仪的概述脑电波仪是一种用于记录和分析脑电图（EEG）信号的设备。
脑电图是通过电极贴附在头皮上记录头部电位变化而得到的一种图形记录。
这些电位变化反映了大脑神经元的活动，可以提供有关大脑功能和疾病的重要信息。
二、脑电波仪的电极系统脑电波仪的电极系统通常由多个电极、导联和放大器组成。
电极是直接与头皮接触的金属探头，用于接收头部电位变化。
导联则是将电极与放大器连接起来的导线系统，可以将电极信号传输到放大器中。
放大器负责放大电极接收到的微弱信号，以便进一步分析和处理。
三、脑电波仪的信号处理脑电波仪通过放大器将电极接收到的微弱信号放大，然后将信号进行滤波、放大和数字化处理。
滤波是为了去除与脑电波无关的干扰信号，比如肌肉运动引起的噪音。
放大是为了增强脑电波信号的强度，使得它们可以被更好地分析和解读。
数字化处理是将模拟信号转化为数字信号，以便进行后续的计算和存储。
四、脑电波仪的工作原理脑电波仪的工作原理基于神经元的电活动。
当神经元兴奋时，会产生微弱的电位变化，这些变化会在头皮上产生电流。
脑电波仪的电极系统可以将这些电位变化捕捉到，并转化为脑电图信号。
通过分析脑电图信号，我们可以研究大脑的功能状态、认知过程和异常病理等方面的信息。
五、脑电波仪的应用脑电波仪在神经科学、神经心理学、临床医学等领域有广泛的应用。
在神经科学研究中，它可以揭示大脑的工作机制和认知过程，帮助科学家更好地理解大脑功能。
在神经心理学研究中，脑电波仪可以用于研究情绪、注意力、学习等心理过程。
在临床医学中，它可以用于诊断和监测一些神经系统疾病，比如癫痫和睡眠障碍等。
六、脑电波仪的发展趋势随着科技的不断进步，脑电波仪的发展也逐渐呈现出一些新的趋势。
脑电仪工作原理脑电仪是一种用于记录和分析人类脑电活动的仪器。
它通过电极接触头皮表面捕捉脑电信号，并将这些信号转换为可以被测量和分析的数字形式。
脑电仪的工作原理基于神经元的电活动和电导性原理。
一、神经元的电活动人类大脑由数十亿个神经元组成，这些神经元通过电活动进行信息传递。
当神经元兴奋时，其细胞膜上的离子通道会打开，导致钠离子进入细胞内，使细胞内电位变大。
这个电位变化在神经元周围形成一个电场，称为脑电信号。
脑电信号通常以微伏的幅度出现，并在时间上呈现出连续变化的波形。
二、电极接触头皮表面脑电仪使用电极来接触头皮表面以捕捉脑电信号。
电极通常由金属或导电胶体制成，能够导电并与头皮表面保持良好的接触。
在应用脑电仪之前，首先需要准备头皮表面，包括清洁头发和去除头皮上的污垢，以便电极能够与头皮紧密贴合。
三、电信号的放大和滤波脑电信号非常微弱，需要通过放大器进行增益处理。
放大器可以将微伏级别的脑电信号放大到更容易测量的毫伏或伏特级别。
同时，放大器也能对信号进行滤波处理，去除掉噪音和其他干扰，以保证测量信号的准确性和可靠性。
四、信号的转换和数字化经过放大和滤波处理后，脑电信号需要被转换成数字形式进行记录和分析。
脑电仪内部的模数转换器将模拟信号转换为数字信号，并以特定的采样率对信号进行采样。
采样率决定了每秒钟记录的信号数据点数，常用的采样率为500或1000赫兹。
转换成数字信号后，脑电仪会生成一个数字信号流，可以通过计算机或其他设备进行存储和分析。
五、数据分析和解读脑电仪可以记录大量的脑电信号数据，这些数据可以通过计算机程序进行分析和解读。
常见的分析方法包括时域分析、频域分析和时频域分析。
时域分析可以显示脑电信号的波形特征，例如振幅、频率、持续时间等。
频域分析可以将脑电信号转换为频谱图，显示不同频率段上的信号功率。
时频域分析结合了时域和频域的信息，可以更全面地了解脑电信号的特性。
在临床和科学研究中，脑电仪被广泛应用于诊断脑功能异常、研究神经科学和心理学等领域。
