下载文档原格式
土工膜检测在铺设过程中的渗漏土工膜是一种具有高强度、高耐久性和防渗漏功能的合成材料，广泛应用于水利、交通、建筑等工程领域。
在铺设土工膜时，渗漏问题是需要特别关注和防范的问题。
因此，土工膜检测在铺设过程中显得尤为重要，可以有效地预防和发现渗漏问题，提高土工膜的使用寿命和防水效果。
土工膜渗漏的原因土工膜铺设过程中的渗漏主要有以下几个原因：1. 施工不规范在土工膜铺设过程中，如施工不规范或施工人员操作不当，就会导致土工膜的破损、开裂、翻卷等问题，进而导致渗漏现象的发生。
2. 土质条件差在渗漏问题中，土质条件是起着决定性作用的。
如果土质本身就不够坚实，就容易发生土工膜翻卷、撕裂等问题。
此外，地下水位高或压力大也会导致渗漏现象的产生。
3. 布水不均匀土工膜铺设前，要对土体进行平整和处理，不均匀的布水也会在土工膜铺设过程中导致渗漏现象。
土工膜检测在铺设过程中的重要性1. 及时发现渗漏问题通过定期对土工膜进行检测，可以及时发现渗漏问题，避免其发生蔓延和扩大，从而保障工程的顺利进行及使用寿命。
2. 降低维修成本对于土工膜的渗漏问题，一旦发现就及时进行处理，可以减少因渗漏问题导致的设备和材料损坏，使维修成本大大降低。
3. 提高工程安全性土工膜检测可以及时发现渗漏问题，防止渗漏水流扩大，维护工程安全性。
土工膜检测方法土工膜检测采用的方法可以根据实际情况和铺设的位置不同而采用不同的方法。
以下是常见土工膜检测方法：1. 目视检查方法工人在铺设土工膜时，通过目视检查来发现土工膜损坏问题。
2. 手感检查方法采用手感检查方法，工人在铺设土工膜时，可以通过手感来检查土工膜的厚度、硬度等。
3. 光学检查方法光学检查方法主要是使用摄像机和显微镜等设备对土工膜进行检测，检测灵敏度高、效果较好。
4. 防水检测仪器防水检测仪器是一种专业的检测仪器，可以检测土工膜的防水效果，并提供详细的数据分析。
总结土工膜铺设过程中渗漏问题是需要特别注意和防范的问题。

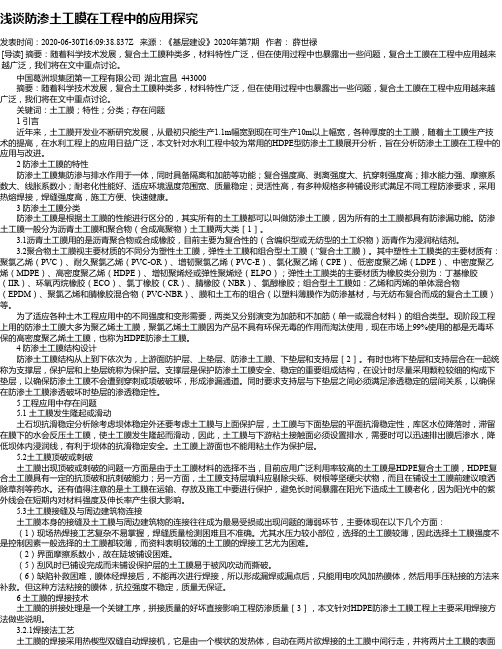

浅谈防渗土工膜在工程中的应用探究发表时间：2020-06-30T16:09:38.837Z 来源：《基层建设》2020年第7期作者：薛世禄[导读] 摘要：随着科学技术发展，复合土工膜种类多，材料特性广泛，但在使用过程中也暴露出一些问题，复合土工膜在工程中应用越来越广泛，我们将在文中重点讨论。
中国葛洲坝集团第一工程有限公司湖北宜昌 443000摘要：随着科学技术发展，复合土工膜种类多，材料特性广泛，但在使用过程中也暴露出一些问题，复合土工膜在工程中应用越来越广泛，我们将在文中重点讨论。
关键词：土工膜；特性；分类；存在问题1 引言近年来，土工膜开发业不断研究发展，从最初只能生产1.1m幅宽到现在可生产10m以上幅宽，各种厚度的土工膜，随着土工膜生产技术的提高，在水利工程上的应用日益广泛，本文针对水利工程中较为常用的HDPE型防渗土工膜展开分析，旨在分析防渗土工膜在工程中的应用与改进。
2 防渗土工膜的特性防渗土工膜集防渗与排水作用于一体，同时具备隔离和加筋等功能；复合强度高、剥离强度大、抗穿刺强度高；排水能力强、摩擦系数大、线胀系数小；耐老化性能好、适应环境温度范围宽、质量稳定；灵活性高，有多种规格多种铺设形式满足不同工程防渗要求，采用热熔焊接，焊缝强度高，施工方便、快速健康。
3 防渗土工膜分类防渗土工膜是根据土工膜的性能进行区分的，其实所有的土工膜都可以叫做防渗土工膜，因为所有的土工膜都具有防渗漏功能。
防渗土工膜一般分为沥青土工膜和聚合物（合成高聚物）土工膜两大类［1］。
3.1沥青土工膜用的是沥青聚合物或合成橡胶，目前主要为复合性的（含编织型或无纺型的土工织物）沥青作为浸润粘结剂。
3.2聚合物土工膜视主要材质的不同分为塑性土工膜，弹性土工膜和组合型土工膜（"复合土工膜）。
其中塑性土工膜类的主要材质有：聚氯乙烯（PVC）、耐久聚氯乙烯（PVC-OR）、增韧聚氯乙烯（PVC-E）、氯化聚乙烯（CPE）、低密度聚乙烯（LDPE）、中密度聚乙烯（MDPE）、高密度聚乙烯（HDPE）、增韧聚烯烃或弹性聚烯烃（ELPO）；弹性土工膜类的主要材质为橡胶类分别为：丁基橡胶（IIR）、环氧丙烷橡胶（ECO）、氯丁橡胶（CR）、腈橡胶（NBR）、氯醇橡胶；组合型土工膜如：乙烯和丙烯的单体混合物（EPDM）、聚氯乙烯和腈橡胶混合物（PVC-NBR）、膜和土工布的组合（以塑料薄膜作为防渗基材，与无纺布复合而成的复合土工膜）等。
(2023)防渗土工膜项目可行性研究报告-可参考案例-备案立项(一)(2023)防渗土工膜项目可行性研究报告项目背景随着城市化进程的加速和人口增长，城市对于环境保护的要求也越来越高。
其中，防渗土工膜在城市防水、污水处理等方面扮演着重要角色。
项目目标本项目的目标是研究防渗土工膜的制造和应用，以提高城市防水能力和污水处理效率，促进城市环境保护和可持续发展。
项目范围本项目包括以下内容：1.防渗土工膜的原材料研究及供应商选择；2.防渗土工膜的制造工艺及设备选型；3.防渗土工膜的应用研究及案例分析；4.防渗土工膜的经济效益分析及市场前景预测。
研究方法本项目采用以下研究方法：1.实地调研：走访不同领域专家，了解市场需求、产品特性和技术难点等情况；2.文献研究：收集相关文献和资料，分析研究现有技术和市场趋势；3.实验研究：对防渗土工膜材料进行实验室测试和工程应用试验，获得可靠数据和结果。
预期成果本项目的预期成果包括：1.防渗土工膜材料的选用和生产工艺的完善；2.防渗土工膜在城市防水、污水处理等方面的应用案例；3.防渗土工膜生产过程中的环保和安全解决方案；4.防渗土工膜经济效益分析与市场前景预测。
项目进度本项目预计历时18个月，具体进度如下：1.第1-3个月，开展市场调研和文献研究；2.第4-9个月，进行实验研究和制造工艺选型；3.第10-14个月，进行防渗土工膜应用案例分析；4.第15-18个月，进行经济效益分析和市场前景预测。
结束语本项目是一项重要的城市环保工程，将对城市防水和污水处理等方面产生积极影响，具有广泛的应用前景和良好的经济效益。
我们期待通过本次研究，为城市环保事业的发展作出积极贡献。
风险应对措施在项目实施过程中，我们需要注意以下风险，并采取相应的应对措施：1.市场需求不足：提高市场调研的准确性和全面性，确保项目方向和市场需求相符；2.技术难点解决困难：加强科研团队建设，发挥专家的技术优势与经验，创新技术解决方案；3.生产成本过高：进行详细的经济测算，降低生产成本，提高市场竞争力；4.环保和安全风险：加强生产过程中的安全管理，结合环保要求尽量减少污染和废弃物产生。
工程施工破坏修复报告一、背景随着我国城市化进程的不断推进，各类工程建设在给人们带来便利的同时，也带来了一定的环境破坏。
特别是在施工过程中，往往会破坏原有的地形、地貌、植被等自然环境，对周边的生态环境和居民生活产生一定的影响。
为了减少工程施工对环境的影响，确保工程的顺利进行，施工单位在施工过程中需要采取一系列措施，对受损的生态环境进行修复和保护。
本报告通过对某工程施工过程中破坏修复情况的分析，探讨工程施工对环境的影响及修复措施。
二、工程施工对环境的影响1. 地形、地貌破坏：工程施工过程中，需要进行土地的开挖、填筑等操作，这将对原有的地形、地貌产生破坏。
如不及时修复，可能导致地表水流失、地质灾害等问题。
2. 植被破坏：工程施工过程中，原有的植被将被破坏，影响生态系统的平衡。
植被修复是工程施工中重要的一环，对于防止水土流失、改善生态环境具有重要意义。
3. 噪音、扬尘污染：工程施工过程中，机械设备运行、材料运输等活动会产生噪音和扬尘，对周边居民生活和生态环境产生影响。
4. 水土流失：工程施工过程中，土地的开挖、填筑等活动可能导致水土流失，影响周边环境的稳定。
三、工程施工破坏修复措施1. 地形、地貌修复：工程施工过程中，对开挖区域进行及时回填、压实，确保地形、地貌的稳定。
对于需要改变地形、地貌的工程，应制定合理的施工方案，尽量减少对周边环境的影响。
2. 植被修复：工程施工过程中，对受损的植被进行及时修复，采取种植绿化植物、构建生态廊道等措施，恢复植被覆盖，改善生态环境。
3. 噪音、扬尘污染控制：工程施工过程中，采取降噪、防尘措施，如合理布局施工区域、使用低噪音设备、定期洒水降尘等，减少对周边环境的影响。
4. 水土流失防治：工程施工过程中，采取水土保持措施，如构建水土保持设施、加强土地压实、合理布置排水系统等，防止水土流失。
四、结论工程施工对环境的影响是不可忽视的，但通过采取合理的破坏修复措施，可以有效减少工程施工对环境的影响，保护生态环境。

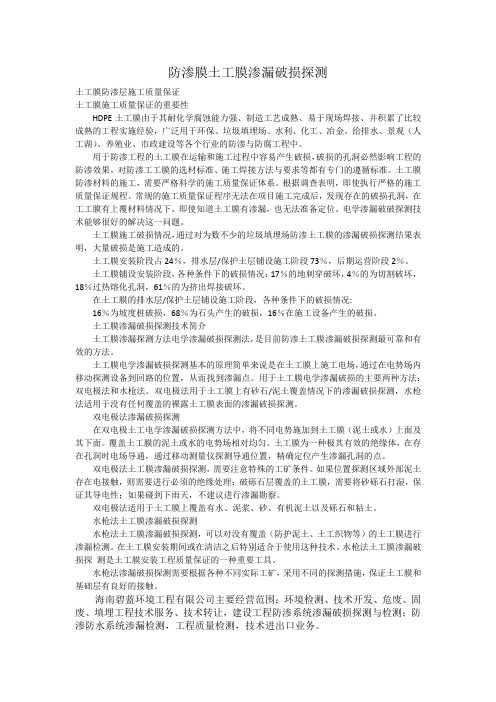

防渗膜土工膜渗漏破损探测土工膜防渗层施工质量保证土工膜施工质量保证的重要性HDPE土工膜由于其耐化学腐蚀能力强、制造工艺成熟、易于现场焊接、并积累了比较成熟的工程实施经验，广泛用于环保、垃圾填埋场、水利、化工、冶金、给排水、景观（人工湖）、养殖业、市政建设等各个行业的防渗与防腐工程中。
用于防渗工程的土工膜在运输和施工过程中容易产生破损，破损的孔洞必然影响工程的防渗效果。
对防渗工工膜的选材标准、施工焊接方法与要求等都有专门的遵循标准。
土工膜防渗材料的施工，需要严格科学的施工质量保证体系。
根据调查表明，即使执行严格的施工质量保证规程。
常规的施工质量保证程序无法在项目施工完成后，发现存在的破损孔洞，在工工膜有上覆材料情况下，即使知道土工膜有渗漏，也无法准备定位。
电学渗漏破破探测技术能够很好的解决这一问题。
土工膜施工破损情况，通过对为数不少的垃圾填埋场防渗土工膜的渗漏破损探测结果表明，大量破损是施工造成的。
土工膜安装阶段占24％，排水层/保护土层铺设施工阶段73％，后期运营阶段2％。
土工膜铺设安装阶段，各种条件下的破损情况：17％的地刺穿破坏，4％的为切割破坏，18％过热熔化孔洞，61％的为挤出焊接破坏。
在土工膜的排水层/保护土层铺设施工阶段，各种条件下的破损情况:16％为坡度桩破损，68％为石头产生的破损，16％在施工设备产生的破损。
土工膜渗漏破损探测技术简介土工膜渗漏探测方法电学渗漏破损探测法，是目前防渗土工膜渗漏破损探测最可靠和有效的方法。
土工膜电学渗漏破损探测基本的原理简单来说是在土工膜上施工电场，通过在电势场内移动探测设备到回路的位置，从而找到渗漏点。
用于土工膜电学渗漏破损的主要两种方法：双电极法和水枪法。
双电极法用于土工膜上有砂石/泥土覆盖情况下的渗漏破损探测，水枪法适用于没有任何覆盖的裸露土工膜表面的渗漏破损探测。
双电极法渗漏破损探测在双电极土工电学渗漏破损探测方法中，将不同电势施加到土工膜（泥土或水）上面及其下面。
深厚覆盖层垂直防渗施工技术研究与工程实践成果报告1. 引言覆盖层是指用于防止水和湿气渗透的材料层，它在各种工程项目中起到关键作用。
深厚覆盖层垂直防渗施工技术是一种用于加固和防渗的重要技术，在工程实践中得到广泛应用。
本报告旨在对该技术进行全面、详细、完整且深入地探讨。
2. 覆盖层的作用和意义2.1 保护建筑结构•防止水和湿气渗透，减少结构物受潮和腐蚀的风险。
•提高建筑物的密封性，保持室内环境的干燥和舒适。
2.2 加强结构稳定性•提供额外的支撑，减少结构物的变形和沉降。
•增加结构物的抗震能力，提高整体结构的稳定性。
3. 深厚覆盖层垂直防渗施工技术的原理和方法3.1 施工前的准备工作1.完善施工方案，明确施工过程和各项指标要求。
2.确定使用的施工材料和工艺。
3.2 施工过程1.准备施工现场，清理杂物和碎石。
2.框架搭设，按照设定的高度和深度进行固定和调整。
3.混凝土浇筑，保证浇筑均匀和充实，采取振捣措施排除气泡。
4.处理表面，采用防渗处理材料进行覆盖和防护。
3.3 施工要点和注意事项•施工过程中要严格控制材料的质量和配比。
•浇筑过程中要保证混凝土的均匀性和致密性。
•施工完毕后，要进行验收和检测，确保施工质量。
4. 深厚覆盖层垂直防渗施工技术在工程实践中的应用案例4.1 地下车库工程•地下车库是水渗透的高风险区域，采用深厚覆盖层垂直防渗施工技术可以有效阻止地下水对车库的侵蚀，保护车库的建筑结构和设备设施。
4.2 水利工程•在水利工程中，深厚覆盖层垂直防渗施工技术广泛应用于水坝、堤岸和水池等工程中，有效防止水的渗透和泄漏，保持水利工程的安全稳定和正常运行。
5. 深厚覆盖层垂直防渗施工技术的优点和前景5.1 优点•施工简单易行，适用于不同类型的工程项目。
•施工效果稳定可靠，能够长期有效防渗。
•对环境友好，无污染、无毒害。
5.2 前景•随着工程建设的不断推进和技术的不断发展，深厚覆盖层垂直防渗施工技术将在更多领域得到应用。
垃圾填埋场防渗系统1、土工膜施工工艺1.1、土工膜铺设工艺流程土工膜铺设分项工程包括从材料裁剪，到试焊、调试焊接设备、锚固、检查验收等全过程。
具体的技术方案流程如图1-1 土工膜铺设工艺流程图1.2、土工膜焊缝构造土工膜的施工焊接主要有二种方法：双缝热合焊接和单 缝挤压焊接，其操作应符合相关规范要求。
具体的焊缝构造见图1-2： 1.3、 HDPE 土工膜焊接技术方案 1.3.1、 双缝热合焊机焊接 ①、 双缝热合焊机焊接程序图双缝热合焊机能一次完成一组双焊缝，并形成一个可充 气检漏的空腔，可以使焊缝的检漏方法由真空法改进成充气 法，极大的提高了工作效率。
其焊接程序见图1-3。
图1-1：焊接方法主要有：■双缝热合焊接 ■单缝挤压焊接图1-2焊缝构造图1-3双缝热合焊机焊接程序图堆焊焊缝上幅膜熔接区，形成双焊缝2500 ।避不开十字接缝时加D 三300mm 补丁 ; 用挤压熔焊机焊接（堆焊单焊缝）"、之二热合双焊缝构造一般焊缝用楔焊机焊接 （热合双焊缝）堆焊单焊缝构造2500 ।上幅膜焊缝检漏用空腔下幅膜熔接区 — " 4 •一A।.5 I 二二SOnn下幅膜A切取检验样件处加补丁用挤压熔焊机焊接②、双缝热合焊机的技术和工艺要求如下：铺膜前，向工程师递交详细的铺膜图和进度计划表；对铺膜后的搭接宽度的检查：HDPE膜焊接接缝搭接长度为100 mm。
在焊接前，要对搭接的200 mm左右范围内的膜面进行清理，用湿抹布擦掉灰尘、污物，使这部分保持清洁、干燥。
焊接部位不得有划伤、污点、水分、灰尘以及其他妨碍焊接和影响施工质量的杂质；试焊。
在正式焊接操作之前，应根据经验先设定设备参数，取300x600 mm的小块膜进行试焊。
然后在拉伸机上进行焊缝的剪切和剥离试验，如果不低于规定数值，则锁定参 数，并以此为据开始正式焊接。
否则，要重新确定参数，直 到试验合格时为止。
当温度、风速有较大变化时，亦应及时 调整参数，重做试验，以确保用与施工的焊机性能、现场条 件、产品质量符合规范要求。
垃圾填埋场防渗层渗漏情况综合调查方案研究摘要：浙江省自2021年起停止了垃圾填埋作业。
遗存垃圾填埋场的渗漏监测和污染防治成为必须面对的问题。
将遗存垃圾填埋场归并为山谷型以及平原型和滩涂型两大类，依据其特点分别选取渗漏检测方案。
所给出的综合调查方案，对维持垃圾填埋场的安全存放具有重要意义，对渗漏造成的污染防治具有指导作用。
abstractSince 2021, Zhejiang Province has stopped landfill operations. Leakage monitoring and pollution prevention of the remains landfill have become a problem that we have to face. The remaining landfill sites are classified into valley type, plain type and beach type, and leakage detection schemes are selected according to their characteristics. The comprehensive investigation scheme given in this paper is of great significance to maintaining the safe storage of the landfill site, and has a guiding role in the prevention and control of pollution caused by leakage.关键词渗漏检测地下水监测法高密度电阻率法Key words Detection of leakageGroundwater monitoring methodHigh density resistivity method0引言随着浙江省垃圾管理标准的提高[1]，自2021年开始，全省已终止垃圾填埋作业，是全国第一个生活垃圾总量没有增加的省份，也是第一个垃圾处理“零填埋”的省。
垃圾填埋场防渗系统拉伸破坏机理研究摘要：固废填埋场斜坡上的防渗膜在工程应用中经常发生拉伸破坏，使得防渗系统失效，对环境造成严重污染。
为了保证防渗膜的正常使用，对防渗膜的拉力进行了系统研究，理论解所得边坡正应力及膜上拉力解与FLAC数值模拟结果基本一致。
关键词：防渗膜；固废填埋；拉力引言填埋法[1]作为处理固体废弃物的主要方法之一在世界各地应用广泛。
我国采用填埋法处理的固体废弃物的量约占总处理量的70%以上[2]，且大多数固体废弃物中含有有毒有害物质，泄露对环境会造成严重污染。
防渗膜具有整体密闭性好、柔韧、抗腐蚀等优点而被广泛用于固废填埋场的防渗系统中，其能够有效地阻止污染物运移至土壤及地下水，对环境起重要的保护作用。
中国本着节约耕地、保护环境、经济性等原则，填埋场多数因地制宜，以山谷型居多。
实际工程中，山坡面的防渗膜可能受到温度、堆载和沉降等的影响，膜的上下表面会产生摩擦力，膜内会产生拉力，当两个表面之间的摩擦力不均衡时也将转变成膜内拉力，过大的拉力会撕裂防渗膜使得防渗系统失效。
吴发强对贵州某电厂专用灰场HDPE 防渗膜[3]整个施工过程和施工技术进行了研究。
刘东伟[4]对垃圾填埋场对水平防渗系统的施工和填埋进行了系统研究。
简德武等[5]采用HDPE 防渗膜技术，研究了泉州市垃圾填埋场污水和废气的排放效果。
曾庆友[6]基于福建省某安全填埋场的现场条件，研究了地下水排放系统、防渗系统等施工技术和工艺。
本文采用理想弹塑性模型对垃圾填埋场防渗系统拉伸破坏机理进行分析，通过理论和数值方法，在充分考虑固废自重和侧压作用的基础上，加入了废弃物沉降和基础平台对防渗膜受力的影响，着重研究防渗膜的力学破坏机理及造成防渗膜破坏的重要影响因素，对防渗膜的完整性，防止污染物渗漏，保护环境有着重要意义。
1 力学机理1.1 力学模型工业固废填埋场中渣体颗粒较细，不含异物，防渗膜与渣体一般直接接触，膜下采用垫层做保护措施。
根据垃圾填埋场斜坡面上防渗膜的实际施工情况，对防渗膜单元进行受力分析。
防渗土工膜施工破坏统计以及渗漏破损探测[摘要]本文通过对中国部分填埋场以及人工湖进行的渗漏探测结果进行统计分析，防渗土工膜的施工破损普遍存在，每一万平米有5~20处破损孔洞，其中最大孔洞达2m×3m；而在各种尺寸的破损孔洞中，20cm～50cm的孔洞占到很大比重。
传统的施工质量控制主要集中于焊缝，而焊缝在土工膜运营过程中很少有破坏的。
由于土工膜的破损失效，投资巨大的防渗结构就成了废品。
利用巨大投资的很少一部分资金来进行防渗土工膜电学渗漏位置探测，可以找到施工完成后的土工膜破损孔洞，修补后再填埋垃圾，最大限度减少潜在的渗漏。
[关键词] 垃圾填埋场人工湖土工膜渗漏探测渗漏孔洞1、前言现代卫生填埋场以及人工湖一般都是用土工膜作为防渗结构层。
土工膜用高分子材料（常用为HDPE）挤压成型，具有良好的耐久性和低渗透性，是垃圾填埋场等防渗工程应用最广的主防渗材料。
常用于防渗的土工膜厚度为1.0mm~2.0mm，土工膜在生产、运输和施工过程中都有可能产生一些破损，破损的土工膜产生渗漏，渗滤液渗入地下水系统，造成环境污染。
在填埋场防渗层设计中，常在库底设计碎石层或粘土层等土工膜上覆盖层，而这些上覆盖层施工过程中，很有可能造成土工膜的破损。
因此，总体来说，土工膜破损最集中的区域是场底，铺设土工膜上覆盖层是造成土工膜破损的最直接因素。
根据上海朗得环境科技有限公司对国内部分填埋场库区场底渗漏孔洞探测结果来看，中国的填埋场破损孔洞主要是土工膜上覆盖层施工机械造成的。
根据国外实际工程经验，不论采用多么严格的施工质量控制措施，垃圾填埋场土工膜施工破损都是无法避免的。
因此，在新建填埋场施工过程中，采取严格的施工质量控制措施，配合整库渗漏探测及孔洞修复，才能确保填埋场防渗层施工质量。
在各种渗漏探测工艺中，电学渗漏位置探测是一种速度快、精度高、质量好的无损探测方法。
2、传统的施工质量保证体系的不足[1][2]传统的土工膜的工程质量保证程序（CQA）主要集中在对土工膜焊缝进行检测，以判断土工膜的强度和完整性是否符合工程要求。
然而荒谬的是，焊缝对压力并不是最重要的，在使用服役过程中从未发生过焊缝失效的情况；相反，土工膜的孔洞和施工破坏才是最广泛的问题。
传统评估土工膜防渗性能的方法是失败的，而防渗却是土工膜最首要的作用。
近年来，CQA采用电学渗漏位置探测来判断土工膜施工完成后的最终防渗性能。
土工膜的唯一功能是防渗。
对于投资者来说，使用兴建垃圾填埋场的小部分资金来做土工膜施工完成后的渗漏孔洞评估测试，是非常有必要的。
下表是传统的施工质量保证和渗漏位置探测的作用对比：高达97%的土工膜缺陷是在施工过程中造成的，传统的施工质量保证体系很难也不可能控制土工膜的施工破坏。
操作人员的粗心大意或者不按照科学的程序施工，都会造成土工膜的大量破损。
在土工膜上的排水层/保护土层施工完成后，采用电学渗漏位置探测，是保证防渗工程品质的最有效手段。
3、电学渗漏位置探测简介电学渗漏位置探测法是目前国内外常用的土工膜渗漏探测方法，其参考的技术标准是ASTMD 6747“土工膜电学渗漏位置探测方法选择与技术标准”，该标准规定了具体工程可以选择检测仪器、方法和程序[4]。
土工膜电学渗漏位置探测基本原理是在土工膜上施加电压，通过在电势场内移动探测设备探测电流回路位置，从而找到渗漏点[3]。
用于土工膜电学渗漏位置探测的主要两种方式：双电极法和水枪法。
双电极法用于土工膜上有砂石/泥土覆盖情况下的渗漏位置探测，水枪法适用于没有任何覆盖的裸露土工膜表面的渗漏位置探测。
3.1 双电极法渗漏位置探测在双电极土工电学渗漏位置探测方法中，将不同电势施加到土工膜（泥土或水）上面及其下面。
覆盖土工膜的泥土或水的电势场相对均匀。
土工膜为一种极其有效的绝缘体，只能在存在孔洞时才能建立的一种电流路径，导致电势场变化。
通过分析电势数值，可以精确定位产生渗漏孔洞的位置。
原理如图1：图1 双电极法土工膜渗漏位置探测原理图双电极法适用于在土工膜上覆盖有水、泥浆、砂、有机泥土以及砾石和粘土的各种填埋场库底探测。
3.2水枪法土工膜渗漏位置探测水枪法土工膜渗漏位置探测，可以对没有覆盖（防护泥土、土工织物等）的土工膜进行渗漏检测。
在土工膜安装期间或在清洁之后特别适合于使用这种技术。
水枪法土工膜渗漏位置探测是土工膜安装工程质量保证的重要措施。
原理如图2和3所示：图2 水枪法土工膜渗漏位置探测原理图图3 水枪法渗漏探测示意图水枪法渗漏位置探测需要根据各种不同实际情况，采用不同的探测措施，保证土工膜和基础层有良好的接触。
4、垃圾填埋场电学渗漏位置探测实例统计报告上海朗得环境科技有限公司通过对重庆某生活垃圾填埋场、河北省某生活垃圾填埋场、江苏生活垃圾填埋场、北京奥运某大型人工湖等几个工程项目的渗漏探测，从统计结果来看，施工机械破损的占主要比例，其次是焊接破损以及尖锐石子挤压孔洞。
4.1 重庆某生活垃圾填埋场重庆某生活垃圾填埋场2005年建成并开始接收垃圾，2006年4月，在接收了1000吨垃圾后，发现地下水收集井有渗滤液污染现象，初步怀疑是防渗土工膜有破损孔洞造成的。
2006年6月，上海朗得环境科技有限公司接受业主委托，对库区场底进行渗漏位置探测，孔洞分布以及结果如表1。
表1 重庆某生活垃圾填埋场破损孔洞统计从以上统计结果可以看出，破损孔洞主要集中在100mm以上的机械损伤孔洞，焊接缺陷造成破损所占比例很小。
产生渗漏量较大的还是超过100mm的大型孔洞。
典型的孔洞如图4。
图4 重庆某填埋场典型的破损孔洞2006年8月，重庆某垃圾填埋场经过渗漏探测并完成修补后，运行至今，没有发现地下水收集井有污水出现，基本上消除了破损的孔洞和渗漏隐患。
4.2 河北某生活垃圾填埋场河北某生活垃圾填埋库区2006年10月份建成，在填垃圾前，业主委托上海朗得环境科技有限公司进行渗漏探测，总共发现19处破损，统计结果如表2。
表2河北某生活垃圾填埋场渗漏探测破损统计河北某垃圾填埋场破损相对较少，主要是机械破损孔洞，焊接缺陷只有2处。
典型的破损孔洞如图5。
图5 河北某生活垃圾填埋场破损孔洞4.3江苏某垃圾填埋场江苏某生活垃圾填埋场一共有三个单元，2006年10月，第一单元填了部分垃圾，在开始填第二单元的时候，发现地下水有污染。
2006年12月份，上海朗得环境科技有限公司对该填埋场的第二和第三单元进行渗漏探测，总共发现破损孔洞33个，最大一个孔洞尺寸达到2m×3m。
统计结果如表3。
表3 江苏某生活垃圾填埋场渗漏位置探测结果统计此填埋场的大型破损孔洞比较多，大多数为机械破损。
虽然该填埋场采用双层粘土加土工膜防渗，由于地下水位较高以及破损孔洞较大，依然产生较大量的渗漏。
经过探测和修补后，运营至今，没有发现地下水有变化，说明通过渗漏位置探测，基本消除了渗漏隐患。
典型的破损孔洞如图6。
4.4 北京奥运会某大型人工湖北京奥运会某人工湖面积约45万平方米，采用0.75mm的土工膜作为防渗层，土工膜上铺设200g/m2土工布和300mm的砂垫层。
2006年10月，为判断施工破损情况，上海朗得环境科技有限公司对其中的50000平米的库底进行渗漏破损探测，总共发现10个破损点，发现的最大的破损为300mm×350mm，最小的破损为5mm。
4.4渗漏探测统计总结将以上三个填埋场的渗漏探测结果汇总，得出表4。
表4 三个填埋场孔洞尺寸比例从上表可以看出，超过100mm的孔洞占了约50%的比例。
4.5渗漏估算大面积的孔洞是渗漏产生的主要因素，根据对孔洞较少的河北某生活垃圾填埋场进行渗漏量估算，如果这些孔洞不进行修补处理，假设30cm渗滤液水头，在土工膜和下层粘土接触良好的情况下，估计产生的渗漏量大约是 1.2m3/天，在土工膜和下层粘土接触不好的情况下，估计产生的渗漏量大约是 6.5m3/天，在渗滤液导排层发生淤堵等情况下，土工膜上的水头将会更大，渗漏量也会增加，每年填埋场产生的渗漏量将会在438m2~2370m3，甚至会超过2370m2。
重庆某垃圾填埋场经过渗漏探测发现的孔洞，渗漏估算为27.6m3/天，一年的渗漏量为9936m3。
江苏某垃圾场孔洞渗漏量估算为15.5m3天，每年的渗漏量超过5657m3。
如此巨大的渗漏量，必然污染填埋场区域地下水，造成周边环境的破坏，也使投资巨大的填埋场防渗系统的失效，作用大打折扣。
5、国外相关垃圾填埋场电学渗漏探测结果统计报告简述通过对大量的垃圾填埋场防渗土工膜的渗漏位置探测结果表明，大量破损是施工造成的。
Nosko等(1996年)[5]和Nosko与T ouze-Foltz (2000年)[6]的两篇论文总结了在全世界进行的300多个填埋场的电学渗漏位置探测的结果，11个不同国家超过3,000,000平方米土工膜安装发现的土工膜损坏。
表5 防渗土工膜各阶段施工破损比例对于在土工膜安装最初阶段出现的损坏，数据显示：·61%的土工膜破损位于在“T”和“Y”接头以及/或管道入口处周围的挤出焊接处；·18%的损坏是由于过热和贯穿熔化造成的；·17%的缺陷是由于地基中的石子刺穿土工膜造成的；·4%的缺陷是由于在安装中没有留意或修理的土工膜中的切口造成的。
在填埋场施工过程中，最后工序是铺设膜上保护/排水层等上覆盖层。
一般来说，传统的质量控制与保证措施没有涵盖这部分工程内容。
而土工膜电学渗漏位置探测技术恰好可以弥补这个缺陷，在铺设好上层覆盖层之后进行电学渗漏位置检测，可对土工膜的完好性进行评估。
1996年渗漏探测数据说明，在土工膜上覆盖层施工阶段对膜造成的损坏占所有损坏的73%。
对探测数据进一步进行分析，可发现在此施工阶段土工膜破坏原因如下：·68%的损坏是由于排水层中使用了尖锐或较大的石子，或铺设排水碎石层之前未使用或未按规定使用膜上土工布保护层；·16%的损坏是由用于铺设上覆盖层的重型设备造成的。
损坏位置通常出现在土工膜热膨胀以上覆盖层摊铺不当造成的皱纹/波浪形位置；·16%的破损是由施工过程中控制土工膜上覆盖层的厚度和坡度的木桩造成的。
各种位置所产生的破损原因和几率如表6所示。
表6 各种位置产生破损的原因和几率[7]由上表同时也可以看出，土工膜破损比例最大的是填埋场场底，造成破损的最大原因是土工膜的上覆盖层施工。
高达97%的土工膜质量缺陷是在垃圾场施工过程中造成的，传统的质量保证（CQA）程序更多的关注焊缝质量，无法对整个面积的防渗土工膜进行必要的检测。
通过对上述数据引用和分析，可以得到未来的土工膜施工质量保证应该关注的重点是防渗层渗漏位置的勘查，将传统的施工质量控制和电学渗漏位置探测结合起来，可保证土工膜在施工完成后的质量，最大限度减少渗漏的产生。
