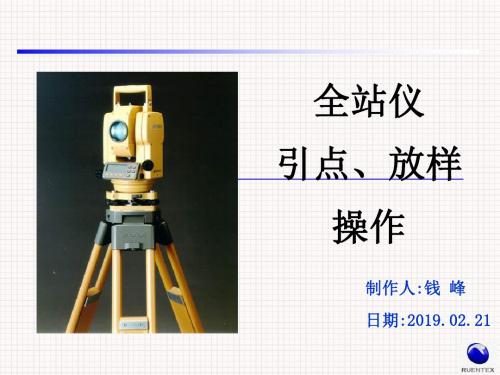

全站仪测量放线(PPT动画)
- 格式:ppt
- 大小:3.33 MB
- 文档页数:39
全站仪放线步骤详细引言全站仪是一种精确测量仪器,广泛应用于土木工程、建筑工程、测绘工程等领域。
全站仪放线是在实际施工中非常重要的步骤,它确保了施工的准确性和稳定性。
本文将详细介绍全站仪放线的步骤和操作要点,以帮助读者更好地理解和掌握全站仪放线技术。
步骤一:基础设置在使用全站仪进行放线之前,首先需要进行一些基础设置。
这些设置包括仪器的校准、坐标系的选择、仪器的放置以及参考基准点的确定等。
校准是保证测量精度的重要环节,通常可以通过仪器自带的校准程序完成。
选取适合项目需求的坐标系,比如平面坐标系或高程坐标系,并在仪器上进行相应设置。
放置仪器时应确保其稳定,并与测量对象之间保持适当的距离。
根据实际情况选择一个或多个参考基准点,并通过测量工具进行测量。
步骤二:观测点的设置在进行全站仪放线之前,需要确定参考点和观测点的位置。
参考点是已知坐标或已经测量过的点,用于定位观测点。
观测点是待测量的点,需要通过全站仪进行测量和标定。
观测点的设置需要根据具体的工程要求和放线设计进行规划。
一般来说,观测点应包括施工中需要测量的各个关键点,如建筑物的角点、边线交点等。
在设置观测点时,应注意避免遮挡和遮挡物的影响。
步骤三:测量角度测量角度是全站仪放线的基本操作之一。
通过测量角度,可以确定观测点与参考点之间的方向关系。
在测量角度之前,需要向全站仪输入参考点的坐标值,并设置要测量点的编号。
然后,按照设定的顺序依次对相邻的参考点和观测点进行测量。
利用全站仪上的测角功能,在测量时应注意保持仪器的稳定和准确对准。
步骤四:测量距离除了测量角度之外,测量距离也是全站仪放线的重要环节。
通过测量距离,可以确定观测点与参考点之间的距离大小。
在测量距离之前,需要将全站仪激光准星对准待测点,并观测记录显示器上的测距数值。
在测量时应注意仪器的稳定和准确对准。
若测量的距离较远或存在遮挡物,需要使用反射棱镜进行测距。
反射棱镜需要垂直放置并保持清洁,以确保测量的精度和准确性。
全站仪放样测量操作规程
1、全站仪支架粗调平
(1)、将三脚架置于测站点约正上方位置,用手感觉三脚架平台较为平整、稳固,将仪器安置与三脚架上并拧紧紧固螺栓;
(2)、眼睛同时观察圆水准器和光学对中器,并摆动三脚架的任意两脚,使圆水准器的气泡在正中心位置且测站点钉位刚好位于光学队中器的圆圈中心位置。
固定三脚架,使其达稳固。
全站仪粗平结束。
2、全站仪精调平
(1)、将全站仪水平制动螺旋松开,转动全站仪至精平水准器面向自己且刚好位于 1、2 两个整平脚螺旋(为便于表述特将三个整平脚螺旋命名为 1、2、3)中间位置,保持 1 不动,转动 2 使精平水准器的气泡位于正中心位置;
(2)、转动全站仪至精平水准器位于 1、3 中间位置,保持 1 不动,转动 3 使精平水准器的气泡位于正中心位置。
(3)转动全站仪至精平水准器位于 2、3 中间位置,观察精平水准器的气泡是否位于正中心位置,如果位于则全站仪调平完成;否则重复(1)、(2)步骤直至精平水准器位于 2、3 中间位置时,精平水准器的气泡位于正中心位置,方才完成全站仪精确调平。
全站仪根据坐标引点和放线步骤全站仪是一种用于测量地面坐标的仪器,可以根据引点和放线步骤来实现测量工作。
下面将详细介绍全站仪的引点和放线步骤。
引点是指通过测量确定地面上其中一点的位置坐标。
在引点时,首先需要选择一个基点作为参考点,可以是建筑物的角点、人工设置的固定点或者地面上的其他显著位置。
然后使用全站仪进行测量,将基点设置为坐标系原点,可以通过自动测定或手动输入进行设置。
选择一个参考方向,使用全站仪对该方向进行测量,得到一个方位角。
接下来,根据已知的方位角,确定需要引点的目标点的方位角,并使用全站仪测量得到该目标点的坐标。
具体的引点过程如下:1.选择一个适当的基点,可以是建筑物的角点、人工设置的固定点或者地面上的其他显著位置。
2.使用全站仪对基点进行定位,并将其设置为坐标系原点。
3.选择一个参考方向,可以是北方、东方或其他方向。
4.使用全站仪对参考方向进行测量,得到一个基准方位角。
5.确定需要引点的目标点的方位角。
可以通过计算或其他测量方式得到目标点与基点之间的夹角。
6.使用全站仪对目标点的方位角进行测量,得到该点的坐标。
放线是指根据已知的地面坐标,将其在实地上进行标定的过程。
放线步骤包括了基点标定、放线方向的确定、目标点的放线和放线精度的检查。
具体的放线步骤如下:1.选择一个已知坐标的基点作为参考点,并将其在实地上进行标定。
可以使用钉子或其他固定物体进行标定。
2.确定放线方向。
可以根据建筑图纸或设计要求来确定放线方向。
3.使用全站仪对放线方向进行测量,得到一个基准方位角。
4.确定需要放线的目标点的坐标。
可以通过设计图纸或计算得到目标点的坐标。
5.使用全站仪对目标点的坐标进行测量,并将其在实地上进行标定。
6.检查放线精度。
可以使用全站仪进行二次测量,并将结果与设计要求进行比较,以确保放线精度满足要求。
总结来说,全站仪根据引点和放线步骤可以实现地面坐标的测量工作。
通过选择基点、确定方位角和测量目标点的坐标,可以准确地确定地面上各个点的位置。

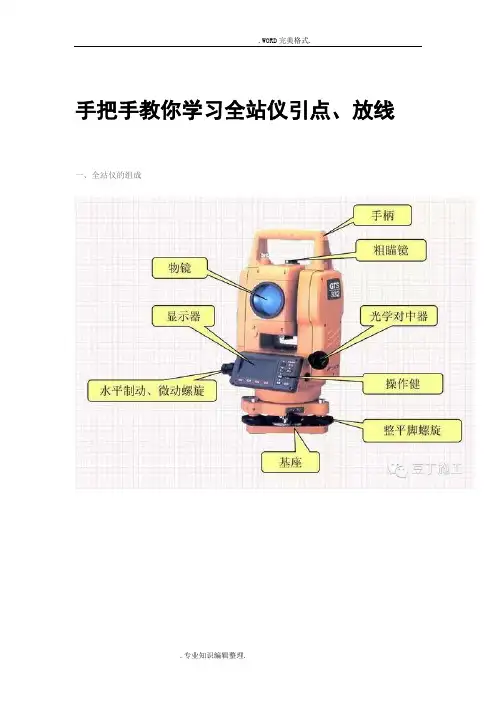

手把手教你学习全站仪引点、放线一、全站仪的组成
二、测量的基本概念
已知点:地上有标记,并且有坐标的点称为已知点。
放样:有坐标但地上无标记的点,需要我们按照其设计坐标在实地把点位给标定出来。
测量(数据采集):地上有标记但无坐标,需要我们用测量的方法将其坐标测定出来。
三、放样前的准备
1.阅读设计图纸,校算建筑物轮廓控制点数据和标注尺寸,记录审图结果。
2.选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
3.准备仪器和工具,使用的仪器必须在有效的检定周期内。
给仪器充电,检查仪器常规设置:如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
4.使用有内存的全站仪时,可以提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输入仪器内存,并检查。
四、案例
现有控制点及项目坐标
引控制点布置图
五、全站仪架设
开机
数据采集
六、项目放样控制图
七、放样。
全站仪的放线大概原理过程全站仪的厂家很多,主要的厂家及相应生产的全站仪系列有:瑞士徕卡公司生产的TC 系列全站仪;日本TOPCN (拓普康)公司生产的GTS 系列;索佳公司生产的SET 系列;宾得公司生产的PCS 系列;尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。
我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白,正以崭新的面貌走向国内国际市场。
全站仪的工作特点:1、能同时测角、测距并自动记录测量数据;2、设有各种野外应用程序,能在测量现场得到归算结果;3、能实现数据流;一、TOPCON 全站仪构造简介图1为宾得全站仪PTS-V2 ,图2为尼康C-100 全站仪,图3为智能全站仪GTS-710,图4为蔡司Elta R系列工程全站仪,图5为徕卡TPS1100系列智能全站仪。
二、全站仪的功能介绍1、角度测量(angle observation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠AOB ,则:1)当精度要求不高时:瞄准A 点——置零(0 SET )——瞄准B 点,记下水平度盘HR 的大小。
2)当精度要求高时:——可用测回法(method of observation set )。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”(H SET )。
2、距离测量(distance measurement )PSM 、PPM 的设置——测距、测坐标、放样前。
1)棱镜常数(PSM )的设置。
一般:PRISM=0 (原配棱镜),-30mm (国产棱镜)2)大气改正数(PPM )(乘常数)的设置。
输入测量时的气温(TEMP )、气压(PRESS ),或经计算后,输入PPM 的值。
(1)功能:可测量平距HD 、高差VD 和斜距SD(全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”(MEAS )。
3、坐标测量(coordinate measurement )(1)功能:可测量目标点的三维坐标(X ,Y ,H )。
说的不清楚,看看有没有合适的一、全站仪坐标法设站+极坐标法放点 1.在控制点上架设全站仪并对中整平,初始化后检查仪器设置:气温、气压、棱镜常数;输入(调入)测站点的三维坐标,量取并输入仪器高,输入(调入)后视点坐标,照准后视点进行后视。
如果后视点上有棱镜,输入棱镜高,可以马上测量后视点的坐标和高程并与已知数据检核。
2.瞄准另一控制点,检查方位角或坐标;在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
利用仪器自身计算功能进行计算时,记录员也应进行相应的对算以检核输入数据的正确性。
3.在各待定测站点上架设脚架和棱镜,量取、记录并输入棱镜高,测量、记录待定点的坐标和高程。
以上步骤为测站点的测量。
4.在测站点上按步骤1安置全站仪,照准另一立镜测站点检查坐标和高程。
5.记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。
6.观测员转动仪器至第一个放样点的方位角,指挥司镜员移动棱镜至仪器视线方向上,测量平距D。
7.计算实测距离D与放样距离D°的差值:ΔD=D-D°,指挥司镜员在视线上前进或后退ΔD。
8.重复过程7,直到ΔD小于放样限差。
(非坚硬地面此时可以打桩) 9.检查仪器的方位角值,棱镜汽泡严格居中(必要时架设三脚架),再测量一次,若ΔD小于限差要求,则可精确标定点位。
10.测量并记录现场放样点的坐标和高程,与理论坐标比较检核。
确认无误后在标志旁加注记。
11.重复6~10的过程,放样出该测站上的所有待放样点。
12.如果一站不能放样出所有待放样点,可以在另一测站点上设站继续放样,但开始放样前还须检测已放出的2~3个点位,其差值应不大于放样点的允许偏差。
13.全部放样点放样完毕后,随机抽检规定数量的放样点并记录,其差值应不大于放样点的允许偏差值; 14.作业结束后,观测员检查记录计算资料并签字。
15.测量放样负责人逐一将标注数据与记录结果比对,同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录,以验证标注数据和所放样点位无误。
放线是工程建设中测量的重要环节,用于确定建筑物、道路、管道等的位置和方向。
以下是测量放线的基本步骤:
1.确定测量任务:首先确定需要测量放线的具体任务,包括确定测量的区域、要放线的
点位、线路等。
2.准备测量仪器:根据测量任务,准备好合适的测量仪器,例如全站仪、经纬仪、水平
仪等。
3.确定基准点:在测量区域中确定一个或多个基准点,作为测量的起点和参考点。
通常
选择地面上的固定点或已知的地理坐标点。
4.设置仪器:将测量仪器设置在基准点上,确保仪器水平、稳定,并校准仪器。
5.放线点位:从基准点开始,根据设计要求和测量计划,使用仪器测量和标记放线点位。
这些点位可以是角点、交点、起始点等。
6.测量角度和距离:在每个放线点位上,使用测量仪器测量相邻点位之间的水平角度和
距离。
7.计算坐标:根据测量角度、距离和基准点的坐标,计算出放线点位的坐标。
8.标记点位:使用标记工具(如地钉、彩带等),在地面上标记出放线点位的位置。
9.检查精度:在放线过程中,可以进行一些交叉检查,确保放线点位的准确性和一致性。
10.绘制图纸:根据测量结果,绘制放线图纸,显示放线点位、线路等信息。
11.记录数据:将测量数据、坐标和图纸等记录下来,以备将来使用。
12.实际施工:放线完成后,可以根据放线图纸和坐标进行实际施工工作。
测量放线是一个需要精确操作和仔细计划的过程。
准备良好的测量仪器、准确的测量数据和坐标,以及严格遵循测量计划,都是确保放线工作顺利进行的关键。
