高中物理选修3-2第3讲法拉第电磁感应定律题型1（感应电动势的产生条件）1、1823年，科拉顿做了这样一个实验，他将一个磁铁插入连有灵敏电流计的螺旋线圈，来观察在线圈中是否有电流产生。

在实验时，科拉顿为了排除磁铁移动时对灵敏电流计的影响，他通过很长的导线把连在螺旋线圈上的灵敏电流计放到另一间房里。

他想，反正产生的电流应该是“稳定”的（当时科学界都认为利用磁场产生的电流应该是“稳定”的），插入磁铁后，如果有电流，跑到另一间房里观察也来得及。

就这样，科拉顿开始了实验，然而，无论他跑得多快，他看到的电流计指针都是指在“0”刻度的位置，科拉顿失败了，以下关于科拉顿实验的说法中正确的是（D）A．螺旋线圈中磁通量没有改变B．实验中没有感应电流C．科拉顿的实验装置是错误的D．科拉顿实验没有观察到感应电流是因为跑到另一间房观察时，电磁感应过程已结束2．在匀强磁场中，a、b是两条平行金属导轨，而c、d为串有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（D）A．电压表有读数，电流表没有读数B．电压表有读数，电流表也有读数C．电压表无读数，电流表有读数D．电压表无读数，电流表也无读数3．将线圈置于范围足够大、方向竖直向下的匀强磁场B中，各线圈的运动方式如下列图所示，则能够在线圈中产生感应电动势的是（C）A．B．C．D．4．环形线圈放在均匀磁场中，设在第1秒内磁感线垂直于线圈平面向内，若磁感应强度随时间变化关系如图，那么在第2秒内线圈中感应电流的大小和方向是（B）A．感应电流大小恒定，顺时针方向B．感应电流大小恒定，逆时针方向C．感应电流逐渐增大，逆时针方向D．感应电流逐渐减小，顺时针方向5．如图所示，4匝矩形线圈abcd，ab＝1m，bc＝0.5m，其总电阻R＝2Ω，线圈绕OO′轴在匀强磁场中匀速转动，磁感应强度B＝1T，角速度ω＝20rad/s，当线圈由图示位置开始转过30°时，线圈中的电流强度为（B）A．20A B．0A C．10A D．17.3A6．处在匀强磁场中的闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升到最大高度，设环的初速度为零，摩擦不计，曲面处在如图所示的磁场中，则此过程中（B）A．环滚上的高度小于hB．环滚上的高度等于hC．由于环在作切割磁感线运动，故环中有感应电流产生D．环损失的机械能等于环产生的焦耳热7．下列说法正确的是（CD）A．一个正电荷与一个负电荷中和后，总电荷量减少了，电荷守恒定律并不成立B．在感应起电的过程中，金属中的正、负电荷向相反的方向移动C．在感应起电的过程中，金属中的负电荷受电场力的作用发生移动D．在感应起电的过程中，金属中正电的原子核不发生定向移动8．用如图所示的实验装置，研究电磁感应现象．当条形磁铁按图示方向插入闭合线圈的过程中，穿过线圈的磁通量的变化情况是（“增加”、“不变”或“减小”）．如果条形磁铁在线圈中保持静止不动，灵敏电流表G的示数（“为零”或“不为零”）．答案：增大；为零题型2（法拉第电磁感应定律的概念理解）1、将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中缠身的感应电动势和感应电流，下列表述正确的是（C）A. 感应电动势的大小与线圈的匝数无关B. 穿过线圈的磁通量越大，感应电动势越大C. 穿过线圈的磁通量变化越快，感应电动势越大D. 感应电力会产生的磁场方向与原磁场方向始终相同2、自然界中某个量D的变化量∆D，与发生这个变化所用的时间∆t的比值∆D∆t，叫做这个量D的变化率。

第2节 描述交流电的物理量一、周期和频率 1．周期(T )交变电流完成一次周期性变化的时间，单位：秒(s)。

2．频率(f )交变电流在1 s 时间内完成周期性变化的次数，单位：赫兹(Hz)。

3．两者的关系互为倒数关系，即T ＝1f。

4．物理意义描述交变电流变化快慢的物理量。

5．角速度ω与T 、f 的关系：ω＝2πT＝2πf 。

6．我国使用的交变电流：T ＝0.02 s ，f ＝1T＝50 Hz ，ω＝100π rad/s ，电流方向每秒改变100次。

二、峰值 有效值 1．峰值交变电流的电流和电压在一个周期内所能达到的最大值。

2．有效值(1)定义：如果交流电与某一直流电通过同一电阻，在相同的时间内所产生的热量相等，则这个直流电的电流和电压值，就分别称为相应交流电的电流和电压的有效值。

1.周期和频率是描述交变电流变化快慢的物理量，周期和频率互为倒数关系，我国使用的交流电的频率为50 Hz 。

2．有效值是根据电流的热效应进行定义的，对于正弦交变电流来说，有效值和峰值的关系为：I ＝I m2，U ＝U m 2，E ＝E m2。

3．在交流电路中，电压表、电流表的示数均为有效值，计算用电器产生的电热时必须应用电流或电压的有效值。

(2)正弦交变电流的有效值与峰值的关系①电动势的有效值：E＝E m2＝0.707E m；②电流的有效值：I＝I m2＝0.707I m；③电压的有效值：U＝U m2＝0.707U m。

1．自主思考——判一判(1)我国提供的生活用电的发电机转子的转速为3 000 r/min。

(√)(2)交变电流在1 s内电流方向变化的次数就是它的频率。

(×)(3)交变电流的周期越大，交变电流的变化就越快。

(×)(4)生活用电的电压220 V指有效值，动力用电的电压380 V指峰值。

(×)(5)只要是交变电流，其峰值就是有效值的2倍。

(×)(6)家用电器铭牌上标称的电流、电压都是指有效值。

物理选修3-2知识点归纳(鲁科版)第一章 电磁感应 第1节 磁生电的探索1.电磁感应：只要闭合电路的磁通量发生变化，闭合电路中就会产生电流。

国磁通量变化而产生电流的现象叫做电磁感应，所产生的电流叫做感应的电流。

第2节 感应电动势与电磁感应定律1.感应电动势：电磁感应现象中产生的电动势叫感应电动势。

电路中感应电动势的大小与电路中磁通量变化的快慢有关。

2.法拉第电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率成正比。

tkE ∆∆Φ=，k 为比例常数。

在国际单位制中，感应电动势E 的单位是V ，Φ的单位是Wb ，t 的单位是s ， 1=k ， 上式可以化简为t E ∆∆Φ=。

n 匝线圈的感应电动势大小为：tn E ∆∆Φ=。

磁通量的变化量仅由导线切割磁感线引起时，感应电动势的公式还可以写成：Blv E =。

第3节 电磁感应定律的应用1.涡流：将整块金属放在变化的磁场中，穿过金属块的磁通量发生变化，金属块内部就产生感应电流。

这种电流在金属块内部形成闭合回路，就像旋涡一样，我们把这种感应电流叫做涡电流(eddy current)，简称涡流。

如图所示，把绝缘导线绕在块状铁芯上，当交变电流通过导线时，铁芯中会产生图中虚线所示的涡流。

在以上实验中，小铁锅的电阻很小，穿过铁锅的磁通量变比时产生的涡流较大，足以使水温升高；而玻璃杯是绝缘体，电阻很大，不产生涡流。

2.电磁炉：电磁炉的工作原理与涡流有关。

如图所示，当50 Hz 的交流电流入电磁炉时，经过整流变为直流电，再使其变为高频电流(20～50 kHz)进入炉内的线圈。

由于电流的变化频率较高，通过铁质锅底的磁通量变化率较大，根据电磁感应定律t E ∆∆Φ=/可知，产生的感应电动势也较大；铁质锅底是整块导体，电阻很小，所以在锅底能产生很强的涡电流，使锅底迅速发热，进而加热锅内的食物。

（1）与煤气灶、电饭锅等炊具相比，电磁炉具有很多优点：电磁炉利用涡流使锅直接发热，减少了能量传递的中间环节，能大大提高热效率；电磁炉使用时无烟火，无毒气、废气；电磁炉只对铁质锅具加热，炉体本身不发热……由于以上种种优点，电磁炉深受消费者的喜爱，被称为“绿色炉具”。

2018年高二物理 选修3-2知识点复习知识点一：电磁感应现象Ⅰ 只要穿过闭合回路中的磁通量发生变化，闭合回路中就会产生感应电流，如果电路不闭合只会产生感应电动势。

这种利用磁场产生电流的现象叫电磁感应，是1831年法拉第发现的。

知识点二：感应电流的产生条件Ⅱ1、回路中产生感应电动势和感应电流的条件是回路所围面积中的磁通量变化，因此研究磁通量的变化是关键，由磁通量的广义公式中φθ=B S ·sin （θ是B 与S 的夹角）看，磁通量的变化∆φ可由面积的变化∆S 引起；可由磁感应强度B 的变化∆B 引起；可由B 与S 的夹角θ的变化∆θ引起；也可由B 、S 、θ中的两个量的变化，或三个量的同时变化引起。

2、闭合回路中的一部分导体在磁场中作切割磁感线运动时，可以产生感应电动势，感应电流，这是初中学过的，其本质也是闭合回路中磁通量发生变化。

3、产生感应电动势、感应电流的条件：导体在磁场里做切割磁感线运动时，导体内就产生感应电动势；穿过线圈的磁量发生变化时，线圈里就产生感应电动势。

如果导体是闭合电路的一部分，或者线圈是闭合的，就产生感应电流。

从本质上讲，上述两种说法是一致的，所以产生感应电流的条件可归结为：穿过闭合电路的磁通量发生变化。

三、法拉第电磁感应定律 楞次定律Ⅱ ①电磁感应规律：感应电动势的大小由法拉第电磁感应定律确定。

ε=BLv ——当长L 的导线，以速度v ，在匀强磁场B 中，垂直切割磁感线，其两端间感应电动势的大小为ε。

如图所示。

设产生的感应电流强度为I ，MN 间电动势为ε，则MN 受向左的安培力F BIL =，要保持MN 以v 匀速向右运动，所施外力F F BIL '==，当行进位移为S 时，外力功W BI L S BILv t ==···。

t 为所用时间。

而在t 时间内，电流做功W I t '=··ε，据能量转化关系，W W '=，则I t BILv t ···ε=。

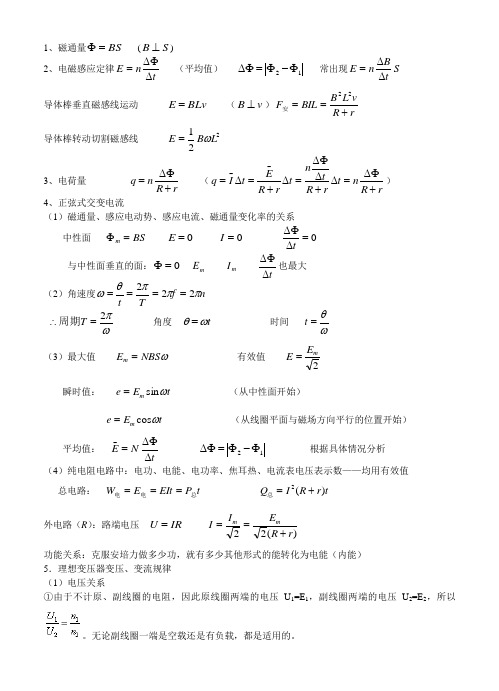

1、磁通量BS =Φ (S B ⊥)2、电磁感应定律tn E ∆∆Φ= （平均值） 12Φ-Φ=∆Φ 常出现S t B n E ∆∆= 导体棒垂直磁感线运动 BLv E = （v B ⊥）rR v L B BIL F +==22安 导体棒转动切割磁感线 221L B E ω= 3、电荷量 r R n q +∆Φ= （r R n t r R t nt r R E t I q +∆Φ=∆+∆∆Φ=∆+=∆=__） 4、正弦式交变电流（1）磁通量、感应电动势、感应电流、磁通量变化率的关系中性面 BS m =Φ 0=E 0=I0=∆∆Φt 与中性面垂直的面：0=Φ m E m It ∆∆Φ也最大 （2）角速度n f Tt πππθω222==== ωπ2=∴T 周期 角度 t ωθ= 时间 ωθ=t （3）最大值 ωNBS E m = 有效值 2m E E = 瞬时值： t E e m ωsin = （从中性面开始）t E e m ωcos = （从线圈平面与磁场方向平行的位置开始）平均值： tN E ∆∆Φ=_ 12Φ-Φ=∆Φ 根据具体情况分析 （4）纯电阻电路中：电功、电能、电功率、焦耳热、电流表电压表示数——均用有效值总电路： t P E I t E W 总电电=== t r R I Q )(2+=总外电路（R ）：路端电压 IR U = )(22r R E I I m m +== 功能关系：克服安培力做多少功，就有多少其他形式的能转化为电能（内能）5．理想变压器变压、变流规律（1）电压关系①由于不计原、副线圈的电阻，因此原线圈两端的电压U 1=E 1，副线圈两端的电压U 2=E 2，所以。

无论副线圈一端是空载还是有负载，都是适用的。

②输出电压U2仅由输入电压U1和原、副线圈的匝数比共同决定，即，与负载个数、电阻大小无关。

③若变压器有两个副线圈，则有，或。

④据知，当n2＞n1时，U2＞U1，这种变压器称为升压变压器；当n2＜n1时，U2＜U1，这种变压器称为降压变压器。

十一、恒定电流1.电流强度：I＝q/t｛I:电流强度(A），q:在时间t内通过导体横载面的电量(C），t:时间(s）｝2.欧姆定律：I＝U/R ｛I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电阻、电阻定律：R＝ρL/S｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m2)｝4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR也可以是E＝U内+U外｛I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝5.电功与电功率：W＝UIt，P＝UI｛W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝6.焦耳定律：Q＝I2Rt｛Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝7.纯电阻电路中:由于I＝U/R,W ＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R8.电源总动率、电源输出功率、电源效率：P总＝IE，P出＝IU，η＝P出/P总｛I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系(串同并反) R串＝R1+R2+R3+ 1/R并＝1/R1+1/R2+1/R3+电流关系I总＝I1＝I2＝I3 I并＝I1+I2+I3+电压关系U总＝U1+U2+U3+ U 总＝U1＝U2＝U3功率分配P总＝P1+P2+P3+ P总＝P1+P2+P3+10.欧姆表测电阻(1)电路组成(2)测量原理两表笔短接后,调节Ro使电表指针满偏，得Ig＝E/(r+Rg+Ro) 接入被测电阻Rx后通过电表的电流为Ix＝E/(r+Rg+Ro+Rx)＝E/(R中+Rx) 由于Ix与Rx对应，因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数｛注意挡位(倍率)｝、拨off挡。

物理选修3-2知识点总结一、电磁感应现象只要穿过闭合回路中的磁通量发生变化，闭合回路中就会产生感应电流，如果电路不闭合只会产生感应电动势。

这种利用磁场产生电流的现象叫电磁感应，是1831年法拉第发现的。

二、感应电流的产生条件1、回路中产生感应电动势和感应电流的条件是回路所围面积中的磁通量变化，因此研究磁通量的变化是关键，由磁通量的广义公式中（是B 与S 的夹角）看，磁φθ=B S ·sin θ通量的变化可由面积的变化引起；可由磁感应强度B 的变化引起；可由B 与S 的∆φ∆S ∆B 夹角的变化引起；也可由B 、S 、中的两个量的变化，或三个量的同时变化引起。

θ∆θθ2、闭合回路中的一部分导体在磁场中作切割磁感线运动时，可以产生感应电动势，感应电流，这是初中学过的，其本质也是闭合回路中磁通量发生变化。

3、产生感应电动势、感应电流的条件：穿过闭合电路的磁通量发生变化。

▲三、法拉第电磁感应定律公式一： 。

注意: 1)该式普遍适用于求平均感应电动势。

2)只与穿过电路的磁εφ=n t ∆∆/ε通量的变化率有关, 而与磁通的产生、磁通的大小及变化方式、电路是否闭合、电路∆∆φ/t 的结构与材料等因素无关。

公式中涉及到磁通量的变化量的计算, 对的计算, 一般遇到有两种情况: 1)εφ=n t∆∆∆φ∆φ回路与磁场垂直的面积S 不变, 磁感应强度发生变化, 由, 此时, 此式中∆∆φ=BS ε=nB t S ∆∆的叫磁感应强度的变化率, 若是恒定的, 即磁场变化是均匀的, 那么产生的感应电∆∆B t ∆∆B t动势是恒定电动势。

2)磁感应强度B 不变, 回路与磁场垂直的面积发生变化, 则,∆∆φ=B S · 线圈绕垂直于匀强磁场的轴匀速转动产生交变电动势就属这种情况。

严格区别磁通量, 磁通量的变化量磁通量的变化率, 磁通量, 表示穿φ∆φB ∆∆φtφ=B S ·过研究平面的磁感线的条数, 磁通量的变化量, 表示磁通量变化的多少, 磁通量∆φφφ=-21的变化率表示磁通量变化的快慢, ∆∆φt公式二: 。

高中物理选修3-2变压器1、理想变压器（1）构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

①原线圈：与交流电源连接的线圈，也叫初级线圈。

②副线圈：与负极连接的线圈，也叫次级线圈。

③闭合铁芯（2）原理：电流磁效应、电磁感应（3）基本公式①功率关系：P入=P出无论有几个副线圈在工作，变压器的输入功率总等于所有输出功率纸盒②电压关系：U1U2=n1n2即对同一变压器的任意两个线圈，都有电压和匝数成正比。

有多个副线圈时，U1n1=U2n2=U3n3③电流关系：只有一个副线圈时I1I2=n2n1由P入=P出及P=UI推出有多个副线圈时，U1I1=U2I2+U3I3+⋯+U n I n当原线圈中U1、I1代入有效值时，副线圈对应的U2、I2也是有效值，当原线圈中U1、I1为最大值或瞬时值时，副线圈中的U2、I2也对应最大值或瞬时值④原副线圈中通过每匝线圈的磁通量的变化率相等⑤原副线圈中电流变化规律一样，电流的周期频率一样（4）几种常用的变压器①自耦变压器-调压变压器如图是自耦变压器的示意图。

这种变压器的特点是铁芯上只绕有一个线圈。

如果把整个线圈作原线圈，副线圈只取线圈的一部分，就可以降低电压；如果把线圈的一部分作原线圈，整个线圈作副线圈，就可以升高电压。

调压变压器：就是一种自耦便要，它的构造如图所示。

线圈AB绕在一个圆环形的铁芯上。

AB之间加上输入电压U1。

移动滑动触头P的位置就可以调节输出电压U2。

②互感器{电压互感器：用来把高电压变成低电压电流互感器：用来把大电流变成低电流交流电压表和电流表都有一定的量度范围，不能直接测量高电压和大电流。

用变压器把高电压变成低电压，或者把大电流变成小电流，这个问题就可以解决了。

这种变压器叫做互感器。

a、电压互感器电压互感器用来把高电压变成低电压，它的原线圈并联在高电压电路中，副线圈接入交流电压表。

根据电压表测得的电压U2和铭牌上注明的变压比（U1U2），可以算出高压电路中的电压。

高中物理必修选修全套公式The following text is amended on 12 November 2020.高中物理必修1公式1．平均速度： ①总总t s v =（通用）②21212v v v v v +=（s 1=s 2时，v 1、v 2为前半程、后半程的平均速度） ③221v v v +=（t 1=t 2时，v 1、v 2为前半段时间、后半段时间内的平均速度） ④20tv v v +=（用于匀变速直线运动）⑤中t v v =（用于计算匀变速直线运动纸带上某点的瞬时速度） 2．匀变速直线运动： (1)基本公式(知三求二)①at v v t +=0 ②2021at t v s +=③as v v t 222=- ④t v v s t⋅+=20 ⑤221at t v s t -=(2)辅助公式①位移中点的瞬时速度：2220t s v v v +=中②逐差法：21234569T s s s s s s a ---++=(3)比值公式①第N 秒末的速度（v 0=0）：v Ⅰ:v Ⅱ:v Ⅲ＝1:2:3②第N 秒内的位移（v 0=0）：s Ⅰ:s Ⅱ:s Ⅲ＝1:3:5③前N 秒内的位移（v 0=0）：s 1:s 2:s 3＝1:4:9④连续相等时间内的位移差：s N －s N －1＝aT 2⑤相等位移内的时间比（v 0=0）：3．力学公式： ①重力：mg G =②弹簧的弹力：kx F =③滑动摩擦力：m f N f ≈=μ静摩擦力：m f f <<静0，平衡时：动力静F f =④合力的范围：21F F -≤合F ≤21F F + 当F 1=F 2且夹角为120°时：F 1= F 2= F 合当F 1=F 2且夹角为θ时：2cos 21θF F =合⑤斜面上物体重力的分解：下滑分力：G 1=mgsinθ垂直分力(压力)：G 2=mgcosθ4．牛顿第二定律：ma F =①光滑斜面上物体自由下滑时：θsin g a = ②粗糙斜面上物体匀速下滑的条件：θμtan =③一根连续的绳子上的拉力处处相等。
