电梯安装工作流程及工艺质量规范安装说明一:电梯安装工作流程要求分为:1.、工作前:1.1探讨工作中可能存在的风险。
这些风险可能来自于环境、工具设备,可能来自于操作;可能来自于客户和用户、也可能来自于自己的同事,还可能来自于无关人员;1.2 检查自己及同事的精神状态是否良好,检查个人防护用品和安全防护用品是否携带和良好,检查工具是否足够和良好;2、工作中:2.1 防止好安全防护用品,穿戴好个人防护用品,对影响工作的危险源进行控制和清理;2.2 按照正确的施工步骤进行操作,不违章、不冒险、不心存饶幸、不投机取巧;2.3 同事间要进行相互的沟通与配合、相互的监护和监督、发现违章必须立即指出并要求立即纠正;2.4 保持工作场所清洁有序;3、工作后:3.1每次离开现场,一定要保持“工完场清”的状况;3.2离开工作区域前,再次对影响公众安全进行检查,防护措施到位后方可离开;3.3检查有没有遗失或损坏的工具设施,如果遗失或则损坏,应及时补充好修习及更换;二、每个安装班组在电梯安装之前必须了解电梯各个零部件的构造及安装工艺要求;三、每个安装班组所有的工作人员必须熟知及运用电梯的相关电气原理图和接线图;四、每个班组在电梯进行安装之前必须接收三级安全教育并且进行学习的人员签字;五、每个安装班组所有的工作人员必须熟知电梯安装的质量标准及验收要求;六、每个安装班组在进场之前必须准备库房、井道、机房等安全标志并在进入现场第一时间粘贴在相应的安全出入口相关的位置,如:“井道施工,禁止抛物、”“井道施工,防止堕落、”“井道施工,防止烟火”“井道施工危险,请关好防护门”等等的警示标志;具体的安装工作流程及工艺质量规范如下:一:安装前所准备的的计量工具序计量工具名称数量号1钢直尺根据实际现场定量2钢卷尺根据实际现场定量二:临时库房或者办公区域的搭建根据现场实际情况搭设牢固可靠的办公场所;三:接收井道及机房检查四、工地现场:1、应提供三相(30安培)施工电源2、底坑应清理,且平整、无渗漏、积水现象3、每个层门口应设置1.2米高的安全护栏。
电梯轿厢与对重要求及标准一、轿厢的要求及标准(-)乘客人数、轿厢的有效面积与额定载重量关系1 .乘客人数乘客人数按公式,额定载重量/75计算,计算结果约等于最近的整数。
2 .轿厢的有效面积为了防止人员的超载,轿厢的有效面积应予以限制。
(二)轿厢的结构要求1轿厢的结构轿厢应由轿壁、轿厢地板和轿顶完全封闭,只允许有下列开口,使用人员正常出入口,轿厢安全窗和轿厢安全门,通风孔,轿厢内部净高度不应小于2m,使用人员正常出入轿厢入口的净高度不应小于2m02轿壁(1)轿壁的机械强度轿壁应具有这样的机械强度,即用300N的力,均匀地分布在5cm2的圆形或方形面积上、沿轿厢内向轿厢外方向垂直作用于轿厢壁的任何位置上,轿壁应:a.无永久变形;b弹性变形不大15mm o(2)玻璃轿壁距轿厢地板11m高度以下若使用玻璃轿壁,则应在高度0∙9~1.1m之间设置一个扶手,这个扶手应牢固固定,与玻璃无关。
应使用夹层玻璃。
玻璃轿壁上应有永久性的标记:供应商名称或商标、玻璃的型式、厚度。
3轿门轿厢的入口应装设轿门,轿门应是无孔的。
载货电梯除外,载货电梯可以采用向上开启的垂直滑动门,这种门可以是网状的或带孔的板状形式。
除必要的间隙外,轿门关闭后应将轿厢的入口完全封闭。
门关闭后,门扇之间及门扇与门柱、门楣和地坎之间的间隙应尽可能小,对于乘客电梯北匕运动间隙不得大于6mm。
对于载货电梯址匕间隙不得大于8mm。
由于磨损,间隙值允许达到IOmm。
轿门处于关闭位置时,应具有这样的机械强度,即用300N的力,沿轿厢内向轿厢外方向垂直作用在门的任何位置,且均匀地分布在5cm的圆形或方形的面积上时,轿门应能:a.无永久变形;b.弹性变形不大于15mm;c.试验期间和试验后,门的安全功能不受影响。
当乘客在轿门关闭过程中,通过入口时被门扇撞击或将被撞击,一个保护装置应自动地使门重新开启。
此保护装置的作用可在每个主动门扇最后50mm 的行程中被消除。
电梯轿厢对重层门安装技术交底编写:复核:审核:(一)工程概况某大厦有立式电梯!"部,其中##层!(部,#$层"部,均为日本三菱群控高速梯。
梯型为)*+,,,-,梯速为".%/01,载重量!!%(23(!%人)。
(二)准备工作(!)导轨安装调整完毕后,清理各层门口及脚手板上的杂物。
(")拆掉顶层脚手架,给安装轿厢留出足够空间。
(#)拆除底层部分脚手架横档,以对重能进人井道就位为准。
($)各层脚手架横杆位置应不妨碍稳装地坎及厅门安装。
(%)井道内电焊把线、照明线整理好,井道应有足够的照明。
(&)准备好所需的机具材料:导链(#4以上),钢丝绳扣,电锤,电钻,电气焊机具,木方,角钢(!((5!((),膨胀螺栓,以及其他常用工具。
(三)施工工艺!.轿厢安装工艺流程见图!。
!!!!!准备工作安装底梁安装立柱安装上梁装轿厢底盘!!!安装导靴安装轿壁安装桥门装桥顶装置图!轿厢安装工艺流程"#准备工作(!)在顶层门口对面井壁上安装两个角钢托架(!$$%!$$钢,用&个’!(膨胀螺栓固定),在厅门口横放一根木方,在方和角钢托架上架设两根"$$%"$$的木方,调整水平后固定。
(")在机房承重梁上横向固定一根!)$圆钢,并通过中心绳孔下挂一个&*导链。
&#轿厢梁柱安装(!)用倒链将底梁放在架设好的木方上,调整安全钳口与导轨面间隙,并调整底梁水平。
安装安全钳楔块,四个楔块距导轨侧面间隙应一致。
(")将立柱与底梁连接。
调整立柱垂直度,在整个高度上立柱垂直度"!#)++。
(&)用倒链将上梁吊起与立柱连接。
调整上梁的横纵向水平度,使不平度"!,"$$$,同时再次校正立柱垂直度。
-#轿厢底盘导靴安装(!)用倒链将轿厢底盘吊起,放于相应位置,用螺栓与立柱、底梁连接(先不拧紧)。
电梯安装施⼯⼯艺标准1适⽤范围 本⼯艺标准适⽤于额定载重量5000kg及以下各类国产电⼒驱动的曳引式或强制式电梯电⽓设备安装⼯程。
2施⼯准备2.1设备、材料要求2.1.1各电⽓设备及部件的规格、数量、质量应符合有关要求,各种开关应动作灵活可靠;控制柜、励磁柜应有出⼚合格证。
2.1.2槽钢、⾓钢⽆锈蚀,膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使⽤要求。
2.2主要机具 电焊机、线坠、扳⼿、钢锯、射钉器、防护⾯罩、砂轮切割机、电锤、脱线钳、螺丝⼑、克丝钳、电⼯⼑、⼿电钻、煨管机、开孔器。
2.3作业条件2.3.1机房、井道的⼟建施⼯具备安装条件,并有可靠的照明条件。
2.3.2开慢车进⾏井道内安装⼯作时各层厅门关闭,门锁良好、可靠,厅门不能⽤⼿扒开。
3施⼯⼯艺3.1⼯艺流程3.2操作⼯艺3.2.1安装控制柜3.2.1.1根据机房布置图及现场情况确定控制柜位置。
其原则是与门窗、墙的距离不⼩于600mm,控制柜的维护侧与墙壁的距离不⼩于600mm。
柜的封闭侧不⼩于50mm,双⾯维护的控制柜成排安装时,其长度超过5m,两端宜留出⼊通道宽度不⼩于600mm,控制柜与设备的距离不宜⼩于500mm。
3.2.1.2控制柜的过线盒要按安装图的要求⽤膨胀螺栓固定在机房地⾯上。
若⽆控制柜过线盒,则要⽤10#槽钢制作控制柜底座或混凝⼟底座,底座⾼度为50~100mm,见图3.2.1.2。
控制柜与槽钢底座采⽤镀锌螺栓连接固定,连接螺栓由下向上穿。
控制柜与混凝⼟底座采⽤地脚螺栓连接固定。
控制柜要和槽钢底座、混凝⼟底座连接固定牢靠,控制柜底座更要与机房地⾯固定可靠。
控制柜底座安装前,应先除锈、刷防锈漆、装饰漆。
3.2.1.3多台柜并排安装时,其间应⽆明显缝隙且柜⾯应在同⼀平⾯上。
3.2.2安装电源配电箱 电源配电箱要安装在机房门⼝附近,以便于操作,⾼度距地⾯1.3~15m。
3.2.3安装中间接线盒、随缆架和挂随⾏电缆3.2.3.1安装中间接线盒1)中间接线盒设在梯井,其⾼度按下式确定: ⾼度(最底层厅门地坎⾄中间接线盒底的垂直距离)=电梯⾏程÷2+1500mm+200mm,若中间接线盒设在夹层或机房内,其⾼度(盒底)距夹层或机房地⾯不低于300mm。
电梯安装标准
首先,电梯安装标准需要考虑的是选址和规划。
在选址时,需要考虑到建筑物
的结构、使用人群的数量以及周围环境等因素。
同时,还需要根据建筑物的实际情况进行规划,确定电梯的数量、位置和类型,以满足建筑物的垂直交通需求。
其次,电梯的结构和材料也是电梯安装标准中的重要内容。
电梯的结构设计应
符合国家相关标准,保证其承载能力和安全性。
在材料选择上,应选用符合标准要求的优质材料,以确保电梯的稳定性和耐久性。
另外,电梯的安全装置也是电梯安装标准中不可忽视的部分。
电梯在安装过程
中需要配备各种安全装置,如限速器、紧急制动装置、门锁装置等,以确保在突发情况下能够及时停止并保护乘客的安全。
此外,电梯的施工和验收也是电梯安装标准中至关重要的环节。
在施工过程中,需要严格按照相关标准和规范进行操作,确保电梯的安装质量。
同时,在验收阶段,需要进行严格的检测和测试,以确保电梯符合安全使用的要求。
最后,电梯的维护和保养也是电梯安装标准中需要重视的内容。
一旦电梯安装
完毕,就需要进行定期的维护和保养,以确保其长期稳定运行。
这包括定期的检查、清洁、润滑和零部件更换等工作,以延长电梯的使用寿命并确保其安全性。
总的来说,电梯安装标准涉及到选址规划、结构材料、安全装置、施工验收和
维护保养等多个方面。
只有严格按照标准要求进行设计、施工和维护,才能确保电梯的安全可靠,为人们的垂直交通提供便利和保障。
因此,各相关单位在进行电梯安装时务必严格遵守相关标准,确保电梯的安全性和可靠性。
技术交底记录编号表 C2-1工程名称交底日期2020-2-21施工单位分项工程名称交底提要交底内容:5—3 对重安装工艺标准(503—1998)1 范围本工艺标准适用于额定载重量5000kg及以下,额定速度3m/s及以下各类国产曳引驱动电梯的对重安装工程。
2 施工准备2.1 设备、材料要求:2.1.1 对重架规格应符合设计要求,完整、坚固,无扭曲及损伤现象。
2.1.2 对重导靴和固定导靴用的螺丝规格、质量、数量应符合要求。
2.1.3 调整垫片应符合要求。
2.2 主要机具:倒链、钢丝绳扣、木方。
2.3 作业条件:2.3.1 对重导轨安装、调整、验收合格后,在底层拆除局部脚手架排档,以对重能进入井道就位为准。
2.3.2 井道内电焊把线、照明线等整理好,具有方便的操作场地。
3 操作工艺3.1 工艺流程:吊装前的准备工作→对重框架吊装就位→对重导靴安装、调整→对重块安装及固定3.2 吊装前的准备工作:3.2.1 在脚手架上相应位置(以方便吊装对重框架和装入坨块为准)搭设操作平台(图5-32)。
图5-323.2.2 在适当高度(以方便吊装对重为准)的两相对的对重导轨支架上拴上钢丝绳扣,在钢丝绳扣中央悬挂一倒链。
钢丝绳扣应拴在导轨支架上,不可直接拴在导轨上,以免导轨受力后移位或变形。
审核人交底人接受交底人审核人交底人 接受交底人技术交底记录表 C2-1编 号工程名称 交底日期 2020-2-21施工单位分项工程名称交底提要3.2.3 在对重缓冲器两侧各支一根100mm ×100mm 木方。
木方高度C=A+B+越程距离(图5-33)。
越程距离见表5-8。
图5-33越 程 距 离表5-8电梯额定速度(m/s )缓冲器型式 越程距离(mm )0.5~1.0 1.5~3.0弹簧 油压200~350 150~4003.2.4 若导靴为弹簧式或固定式的,要将同一侧的两导靴拆下。
若导靴为滚轮式的,要将四个导靴都拆下。
电梯轿厢及对重安装[日期:2013-06-02] 来源:建筑工程质量安全网作者:建筑工程质量安全网阅读:3457次[字体:大中小]内容提要:电梯轿厢及对重安装电梯轿厢及对重安装一、常用工具及机具电锤、倒链、撬棍、钢丝绳卡、克丝钳、活扳手、手电钻、梅花扳手、榔头、水平尺、盒尺、钢板尺、线坠等。
二、施工条件(1)导轨已安装调整完毕,顶层脚手架已拆除,保证有足够的作业空间。
(2)顶层厅门口应有足够搬运大型部件的通道,并应在地面垫上防护材料。
(3)机房门窗都应封闭,严禁非施工人员进入,机房地面无杂物,预留孔洞暂时覆盖。
(4)井道内施工照明应满足作业要求,必要时使用手把灯和碘钨灯。
三、施工工艺流程准备工作→安装底梁→安装立柱→安装上梁→安装轿底→安装导靴→安装轿壁、轿顶→安装轿门装置及开门机构→安装轿厢其他装置→对重框架吊装就位→对重导靴安装调整→安放对重块并固定。
1.准备工作(1)在顶层门口对面的混凝土井道壁相应位置上安装两个角钢托架,每个托架用3个M16膨胀螺栓固定,在厅门口牛腿处横放一根木方,在角钢托架和横木上架设两根200×20 0木方或20号工字钢。
两横梁的水平度偏差不大于2/1000,然后把木方端部固定(图1)。
图1(2)若井道壁为砖结构,又赶不上水泥圈梁,则在厅门门口对面的井壁相应的位置上剔出两个与木方大小相适应,深度超过墙体中心20mm且不小于75mm的洞,用以支撑木方的另一端(图2)。
图2(3)在机房承重钢梁上相应位置横向固定一根直径不小于φ50的圆钢或规格为φ75×4的钢管,由轿厢中心绳孔处放下钢丝绳扣(不小于φ13)并挂一个3t的倒链,以备安装轿厢使用。
2.安装底梁(1)将底梁放在架设好的木方或工字钢上,调整安全钳口与导轨面间隙,如电梯厂图纸有具体规定尺寸,按图纸要求;同时调整底梁的水平度,使其横、纵向不水平度均≤1/10 00(图3)。
图3(2)安装安全钳楔块,楔齿距导轨侧工作面的距离调整到3~4mm(安装说明书有明确规定者按产品要求执行),且4个楔块距导轨侧工作面间隙应一致,然后用厚垫片塞于导轨侧面与楔块之间,使其固定(图4)。
电梯工程施工工艺标准1.概述电梯是一种较复杂的服务于规定楼层的固定式连续运行的升降机电综合设备。
电梯产品具有庞大、零碎、复杂、分散与安装电梯的建筑物紧密相关等特点。
电梯由驱动主机、导轨、门系统、轿厢、对重(平衡重)、安全部件、悬挂装置、随行电缆、补偿装置、电气装置等组成。
为规范施工保证电梯安装质量经济安全运行制定本工艺。
2.范围1)电力驱动的曳引式或强制式电梯、液压电梯。
2)电梯的散装安装法(搭脚手架施工法)注:按驱动方式分类3)钢丝绳式:曳引电动机通过蜗杆、蜗轮、曳引绳轮、驱动曳引钢丝绳两端的轿厢和对重装置作上、下运行的电梯。
4)液压式:电动机通过液压系统驱动轿厢上、下运行的电梯。
3.依据1)电梯工程施工质量验收规范2)电梯制造与安装安全规范3)液压电梯制造与安装安全规范4.主要施工程序GB50310——2002 EN81—1:1998 EN81—2:19985.施工准备5.1组织准备1)电梯安装应持有有关部门核发的安装许可证的单位承担。
施工组织应具有健全运行正常的质量安全体系,完善行之有效的管理制度。
2)建立由电工钳工等工种组成的安装小组,安装小组内可分为机和电两个作业组。
安装人员须经有关部门培训、考核、持证上岗,熟悉电梯产品的安装与调试工作。
5.2技术准备1)由机械、电气等技术人员进行图纸会审,认真阅读随机设备技术文件与安装图和原理图,编制施工方案及填报开工报告并报经建设单位工程监理劳动监督部门批准。
由负责电梯安装的技术人员对安装人员进行技术质量安全交底。
2)与建设单位工程监理劳动监督部门划分确定分部工程、子分部工程、分项工程、电梯安装质量控制点。
3)编制施工用工具、机具、量具、施工照明、劳保用品等计划并经批准。
5.3工机具等物资准备在本企业范围内优化资源配置按计划实施物资的采购供应验收保管维护,其性能质量数量应满足施工要求。
5.4安全保护1)施工前进行安全教育,增强施工人员安全意识,贯彻执行有关安全管理规定,学习消防知识及一般救护方法,严格遵守操作规程。
文件编号:受控状态:发放号:Q/XH- GY-2015受控文件编制:审核:批准:马新涛耿纪波鄢吉金日期:日期:日期:2015 年 08 月 28 日公布2015年09月01日实行湖北通立机电设施有限公司公布1总则1.1合用范围本工艺标准合用于额定载重量5000kg 及以下各种曳引驱动电梯安装工程,不合用于液压电梯、自动扶梯与自感人行道、杂物电梯的安装。
1.2施工主要依照(1)GB 7588 《电梯制造与安装安全规范》(2) TSG T7001 《电梯监察检验与按期检验规则- 曳引与强迫驱动电梯》(3)GB 10060 《电梯安装查收规范》(4)GN/T10058 《电梯技术条件》(5)GB/T10059 《《电梯试验方法》(6)GB 50310 《电梯工程施工质量查收规范》(7)GB/T13435 《电梯曳引机》(8)GB 8903 《电梯用钢丝绳》(9)GB/T129741 《沟通电梯电动机通用技术条件》(10)JG/T5009 《电梯操作装置、信号及附件》(11)JG/T50102 《住所电梯的配置和选择》(12) DBJ 01 《建筑安装分项工程工艺规程(第五分册 ) 》(13)电梯安装保护使用说明书2术语、符号2.1 术语电梯安装工程 installation of lifts ,escalators and passenger conveyors电梯生产单位出厂后的产品,在施工现场装置成整机至交托使用的过程。
电梯工程质量查收 acceptance of installation quality of lifts, escalators and passenger conveyors电梯生产公司对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案资料进行审察,对安装工程进行普查和整机运行查核,并对主控项目全检和一般项目抽检,依据本公司工艺标准对工程质量做出确认。
2.1.3 曳引驱动电梯traction drive lift提高钢丝绳靠曳引轮槽的摩擦力驱动的电梯。
对重安装1 范围本工艺标准适用于额定载重量5000kg 及以下,额定速度3m/s 及以下各类国产曳引驱动电梯的对重安装工程。
2 施工准备2.1 设备、材料要求:2.1.1 对重架规格应符合设计要求,完整、坚固,无扭曲及损伤现象。
2.1.2 对重导靴和固定导靴用的螺丝规格、质量、数量应符合要求。
2.1.3 调整垫片应符合要求。
2.2 主要机具:倒链、钢丝绳扣、木方。
2.3 作业条件:2.3.1 对重导轨安装、调整、验收合格后,在底层拆除局部脚手架排档,以对重能进入井道就位为准。
2.3.2 井道内电焊把线、照明线等整理好,具有方便的操作场地。
3 操作工艺3.1 工艺流程:3.2 吊装前的准备工作:3.2.1 在脚手架上相应位置(以方便吊装对重框架和装入坨块为准)搭设操作平台(图5-32)。
3.2.2 在适当高度(以方便吊装对重为准)的两相对的对重导轨支架上拴上钢丝绳扣,在钢丝绳扣中央悬挂一倒链。
钢丝绳扣应拴在导轨支架上,不可直接拴在导轨上,以免导轨受力后移位或变形。
3.2.3 在对重缓冲器两侧各支一根100mm ×100mm 木方。
木方高度C =A +B +越程距离(图5-33)。
越程距离见表5-8。
越程 距 离表5-80.5~1.01.5~3.0弹簧油压200~350150~4003.2.4 若导靴为弹簧式或固定式的,要将同一侧的两导靴拆下。
若导靴为滚轮式的,要将四个导靴都拆下。
3.3 对重框架吊装就位:3.3.1 将对重框架运到操作平台上,用钢丝绳扣将对重绳头板和倒链钩连在一起(图5-34)。
3.3.2 操作倒链,缓缓将对重框架吊起到预定高度,对于一侧装有弹簧式或固定式导靴的对重框架,移动对重框架,使其导靴与该侧导轨吻合并保持接触,然后轻轻放松倒链,使对重架平稳牢固地安放在事先支好的木方上,未装导靴的对重框架固定在木方上时,应使框架两侧面与导轨端面距离相等。
3.4 对重导靴的安装、调整:3.4.1 固定式导靴安装时要保证内衬与导轨端面间隙上、下一致,若达不到要求要用垫片进行调整(图5-35)。
电梯工程施工工艺标准是为了确保电梯工程的施工质量、安全、进度和成本控制而制定的。
本标准适用于电力驱动的曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。
杂物电梯安装工程不适用于本标准。
1. 施工准备1.1 施工前,应认真阅读电梯设备的技术文件,了解电梯的性能、结构、安装要求等。
1.2 施工人员应具备相应的专业技术知识和操作技能,熟悉电梯安装的相关规范和标准。
1.3 施工前,应检查施工现场的环境、设备、工具等,确保施工条件满足要求。
2. 土建交接检验2.1 电梯井道、机房、层门等部位的土建工程应符合设计要求和相关规范。
2.2 电梯井道内应清理干净,无杂物、积水等。
2.3 电梯导轨、对重导轨、层门导轨等应安装平稳、平行,间隙符合要求。
2.4 电梯电缆、控制线、信号线等应敷设规范,固定牢固。
3. 电梯设备安装3.1 电梯设备的安装应按照设备技术文件和施工图纸的要求进行。
3.2 曳引机、控制柜、对重、轿厢等主要部件应安装牢固,间隙符合要求。
3.3 电梯导轨、对重导轨、层门导轨等应进行防锈、润滑处理。
3.4 电梯电缆、控制线、信号线等应连接牢固,绝缘良好。
4. 电梯调试4.1 电梯调试应在电梯设备安装完毕、土建工程验收合格后进行。
4.2 电梯调试应按照电梯技术文件和施工图纸的要求进行。
4.3 电梯调试包括曳引机调试、控制柜调试、轿厢调试、层门调试等。
4.4 电梯调试过程中,应检查电梯的运行平稳性、噪音、速度、制动等性能。
5. 电梯验收5.1 电梯验收应按照电梯技术文件、施工图纸和相关规范进行。
5.2 电梯验收包括设备验收、土建验收、性能验收等。
5.3 电梯验收过程中,应检查电梯的运行稳定性、安全性、舒适性等性能。
6. 施工安全与环保6.1 施工过程中,应遵守国家和地方的安全、环保法规,确保施工安全、环保。
6.2 施工人员应穿戴符合要求的个人防护装备,使用安全、合格的施工设备、材料。
6.3 施工现场应做好防火、防爆、防触电、防高空坠落等措施。
电梯安装工程施工工艺要求总则为了加强建筑工程质量管理,统一企业电梯安装工程施工工艺,保证工程质量,制订本工艺标准。
本工艺标准适用于电力驱动的曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。
本工艺标准不适用于杂物电梯安装工程。
本工艺标准应与国家标准《建筑工程施工质量验收统一标准》、《电梯工程施工质量验收规范》配套使用。
本工艺标准是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。
电梯安装工程质量验收除应执行本工艺标准外,尚应符合现行有关国家标准的规定。
术语电梯安装工程电梯生产单位出厂后的产品,在施工现场装配成整机至交付使用的过程。
注:本工艺标准中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯。
电梯安装工程质量验收电梯安装的各项工程在履行质量检验的基础上,由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查,对安装工程进行普查和整机运行考核,并对主控项目全验和一般项目抽验,根据本工艺标准以书面形式对电梯安装工程质量的检验结果做出确认。
土建交接检验电梯安装前,应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本工艺标准的要求进行检查,对电梯安装条件作出确认。
基本要求安装单位施工现场的质量管理应符合下列规定:具有完善的验收标准、安装工艺及施工操作规程。
具有健全的安装过程控制制度。
电梯安装工程施工质量控制应符合下列规定:电梯安装前应按本工艺标准进行土建交接检验,并填写附表《电梯安装土建交接质量验收记录表》。
电梯安装前应按本工艺标准进行电梯设备进场验收,并填写附表《电梯安装工程设备进场质量验收记录表》。
电梯安装的各分项工程应按本工艺标准进行质量控制,每个分项工程应有自检记录。
电梯安装工程质量验收应符合下列规定:参加安装工程施工和质量验收人员应具备相应的资格。
承担有关安全性能检测的单位,必须具有相应资质。

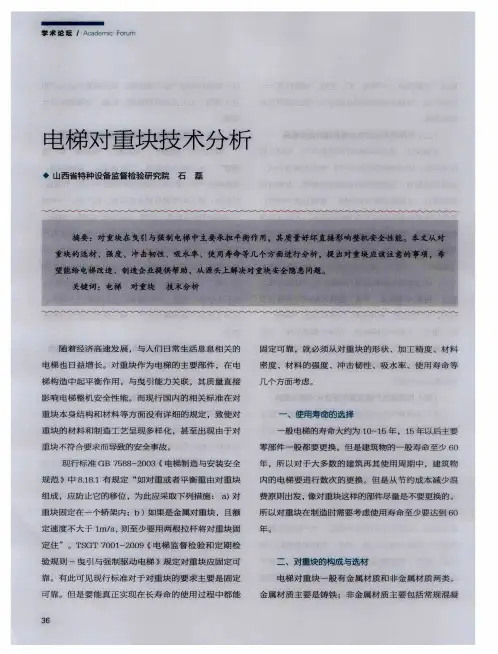

电梯井道内对重相关知识及安装方法介绍
电梯的对重是平衡轿厢自重和一部分载荷重量,借以改善曳引性能,减小曳引机功率和节省能耗。
2.对重的构造
对重由对重架,对重块,对重导靴,对重定位铁,对重绳头板(2∶1绕法中为对重反绳轮),对重底部撞板等组成。
3.对重重量的确定
对重重量由以下计算公式确定
WD=Wq+KpQ公斤
式中WD对重总重量,公斤;
Wq轿厢自重,公斤
Kp平衡系数0.4~0.5
Q轿厢额定载荷重量
4.对重的安装
(1)在对重导轨下方底坑上架设一个由方木构成的木台架,其高度为底坑地坪到对重架位于下端站并保持缓冲越程位置时的距离。
(2)先折卸对重架一侧上下两个导靴,在电梯第2~第3层楼间吊挂一起重量与对重总重量相适的手拉葫芦。
然后将对重架由第一层层站入口处用手拉葫芦吊入井道地坑内木台
架之上,装上对重导靴,然后装入对重块。
对重量调整到平衡要求后,再装上对重定位铁使对重块固定位置,防止对重块在电梯运行时发出撞击声。
(3)安装对重用的支撑和吊具应待曳引绳与轿厢、对重固定好并悬挂在曳引轮上时才能折除。
(4)底坑内还要装设对重平安栅栏(一般用扁铁制作),从轿厢或对重的最低点延长究竟坑地面以上2.5米的高度。
(5)对重安装好后,使轿厢与对重之间的间隔距离不小于50mm。
电梯安装施工工艺要求(详细)来源:电梯知识网发布时间:2009—11-22 12:33:05 查看次数:399电梯安装工程施工工艺要求—-—-———本工艺标准适用于电力驱动的曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。
本工艺标准不适用于杂物电梯安装工程。
1 总则1。
1 为了加强建筑工程质量管理,统一企业电梯安装工程施工工艺,保证工程质量,制订本工艺标准。
1.2本工艺标准适用于电力驱动的曳引式或强制式电梯、液压电梯样板安装及基准线挂设工程。
本工艺标准不适用于杂物电梯安装工程。
1.3 本工艺标准应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001、《电梯工程施工质量验收规范》GB50310—2002配套使用。
1.4 本工艺标准是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。
1。
5 电梯安装工程质量验收除应执行本工艺标准外,尚应符合现行有关国家标准的规定。
2 术语2.1 电梯安装工程电梯生产单位出厂后的产品,在施工现场装配成整机至交付使用的过程。
注:本工艺标准中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯。
2.0.2 电梯安装工程质量验收电梯知识网电梯安装的各项工程在履行质量检验的基础上,由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查,对安装工程进行普查和整机运行考核,并对主控项目全验和一般项目抽验,根据本工艺标准以书面形式对电梯安装工程质量的检验结果做出确认。
2.0。
3 土建交接检验电梯安装前,应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本工艺标准的要求进行检查,对电梯安装条件作出确认。
3 基本要求3.1 安装单位施工现场的质量管理应符合下列规定:3。
1.1 具有完善的验收标准、安装工艺及施工操作规程。
3.1.2 具有健全的安装过程控制制度。
电梯安装施工工艺标准1. 引言电梯作为现代城市交通运输系统的重要组成部分,其安装工艺对于保障乘客出行安全和舒适至关重要。
本文将介绍电梯安装施工工艺的标准要求,以确保电梯安装过程中的质量和可靠性。
2. 工地准备在电梯安装施工开始前,必须进行适当的工地准备工作。
这包括清理施工区域,确保施工区域干净整洁,以便于工作人员操作。
同时,需要评估和消除工地的安全隐患,保证工作人员的安全。
3. 材料选择与验收在电梯安装施工中,材料的选择和验收是至关重要的。
所有使用的材料必须符合国家相关标准,并经过严格的检验和测试。
各种电梯部件的材料应具备足够的强度和耐用性,并满足使用者的安全需求。
4. 设备安装电梯设备的正确安装是确保其正常运行的关键。
安装过程中,需按照制造商提供的安装方案进行操作,并严格遵守相关安全标准。
在安装电梯轿厢和导轨时,需确保各部件的平整度和准确度,以保证电梯的稳定性和运行平稳性。
5. 电气系统电梯的电气系统是电梯正常运行的关键。
在安装施工中,需要确保电气系统的正确布线和接线,避免出现电气短路和其他故障。
电气设备和元件的选择和安装必须符合国家相关标准,以确保电梯的安全性和可靠性。
6. 安全装置电梯安全装置是保障乘客安全的重要保障措施。
在安装过程中,需按照制造商提供的安装要求,正确安装各种安全装置,包括紧急制动装置、缓冲器、门机和限速器等。
并对这些安全装置进行必要的调试和测试,确保其正常工作。
7. 质量验收与调试在电梯安装施工完成后,需进行质量验收和调试工作,以确保电梯的工作性能和运行安全。
质量验收包括对电梯的各项性能指标的测试和检查,如载重能力、速度、噪音水平等。
同时,还需对各项安全装置进行测试和调试,确保其功能正常。
8. 安全注意事项在电梯安装施工过程中,必须严格遵守相关的安全注意事项。
施工现场必须设置明显的警示标识,确保工人的安全。
工人必须佩戴适当的安全装备,并接受相关安全培训。
同时,需按照电梯施工的操作规程进行操作,避免操作失误和安全事故的发生。
工程名称交底部位工程编号日期交底内容:样板安装及基准线挂设1范围本工艺标准适用于额定载重量5000kg及以下,额定速度3m/s及以下各类国产曳引驱动电梯样板安装及基准线挂设工程。
2施工准备2.1 材料要求:2.1.1 木质样板应选用无节、干燥、韧性强、不变形的木材。
并且应四面刨光、平直。
2.1.2 根据提升高度不同,样板横断面不小于表5-1中所列数值。
样板横断面要求表5-12.1.3 加工后横断面不小于l()()Xl(X)mm;的木方(架设样板)、角钢,M16膨胀螺栓,U 形卡钉,钉子,琴钢丝,8#铅丝等。
2.2 主要机具:电锤、铁锤、水平尺、直角尺、钢板尺、盒尺、线坠、墨斗。
2.3 作业条件:1.1.1 3.1井道内脚手架搭设完毕,并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。
1.1.2 脚手架平台最高点位于井道顶板下 1.5〜1.7m处为宜,以便稳放样板。
顶层脚手架立管最好用四根短管。
拆除此短管后,余下的立管顶点应在最高层牛腿子面500mm处,以便于轿厢安装(图5-1)。
1.1.3 3. 3脚手架排管档距以 1.4〜1.7m为宜,为便于安装作业,每层厅门牛腿下面200〜400mm 处应设一档横管,两档横管之间应加装一档横管,便于上下攀登,脚手架每步最少铺2/3的脚手板,各层交错铺板,以减小坠落危险(图5-2〃)。
1.1.4 3. 4脚手扳两端探出排管150〜200mm,用8#铅丝将其与排管绑牢(图5-2儿1.1.5 脚手架必须经过安全技术部门检查,验收后,方可使用。
1.1.6 现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》要求。
1.1.7 各层厅门口必须设有良好的防护门;并且各层厅门口及每步脚手板上应保持干净、无杂物。
1.1.8 实际测量顶层高度,底坑深度应与图纸相符,并核算是否能满足该梯越程的要求。
3操作工艺3.1 工艺流程:3.1.1 搭设样板架:3.1.1.1 在井道顶板下面 1.2m左右处用膨胀螺栓将角钢水平牢固地固定于并道壁上(图5-3 )03.1.1.2 若井道壁为砖墙,应在井道顶板下 1.1m左右处沿水平方向剔洞,稳放样板木支架, 并且端部固定(图5-4)。
5—3 对重安装工艺标准(503-1998)
1 范围本工艺标准适用于额定载重量5000kg及以下,额定速度3m/s及以下各类国
产曳引驱动电梯的对重安装工程。
2 施工准备
2.1 设备、材料要求:
2.1.1 对重架规格应符合设计要求,完整、坚固,无扭曲及损伤现象。
2.1.2 对重导靴和固定导靴用的螺丝规格、质量、数量应符合要求。
2.1.3 调整垫片应符合要求。
2.2 主要机具:倒链、
钢丝绳扣、木方。
2.3 作业条件:
2.3.1 对重导轨安装、调整、验收合格后,在底层拆除局部脚手架排档,以对重能进入井道就位为准。
2.3.2 井道内电焊把线、照明线等整理好,具有方便的操作场地。
3 操作工艺
3.1 工艺流程:
吊装前的准备工作→对重框架吊装就位→对重导靴安装、调整
→对重块安装及固定
3.2 吊装前的准备工作:
3.2.1 在脚手架上相应位置(以方便吊装对重框架和装入坨块为准)搭设操作平台(图5-32)。
图5-32
第1页
3.2.2 在适当高度(以方便吊装对重为准)的两相对的对重导轨支架上拴上钢丝绳扣,在钢丝绳扣中央悬挂一倒链。
钢丝绳扣应拴在导轨支架上,不可直接拴在导轨上,以免导轨受力后移位或变形。
3.2.3 在对重缓冲器两侧各支一根100mm×100mm木方。
木方高度C=A+B+越程距离(图5-33)。
越程距离见表5-8。
图5-33
越程距离表5-8 电梯额定速度 (m/s)缓冲器型式越程距离 (mm)
0.5~1.0 1.5~3.0弹簧
油压
200~350
150~400
3.2.4 若导靴为弹簧式或固定式的,要将同一侧的两导靴拆下。
若导靴为滚轮式的,要将四个导靴都拆下。
3.3 对重框架吊装就位:
3.3.1 将对重框架运到操作平台上,用钢丝绳扣将对重绳头板和倒链钩连在一起(图5-34)。
第2页
图5-34
3.3.2 操作倒链,缓缓将对重框架吊起到预定高度,对于一侧装有弹簧式或固定式导靴的对重框架,移动对重框架,使其导靴与该侧导轨吻合并保持接触,然后轻轻放松倒链,使对重架平稳牢固地安放在事先支好的木方上,未装导靴的对重框架固定在木方上时,应使框架两侧面与导轨端面距离相等。
3.4 对重导靴的安装、调整:
3.4.1 固定式导靴安装时要保证内衬与导轨端
面间隙上、下一致,若达不到要求要用垫片进行调整
(图5-35)。
3.4.2 在安装弹簧式导靴前,应将导靴调整螺母紧到最大限度,使导靴和
导靴架之间没有间隙,这样便于安装(图5-36)。
图5-36
3.4.3 若导靴滑块内衬上、下与轨道端面间隙不一致,则在导靴座和对重
框架间用垫片进行调整,调整方法同固定式导靴。
3.4.4 滚轮式导靴安装要平整,两侧滚轮对导轨压紧后两滚轮的压簧量应
相等,压缩尺寸应按制造厂规定。
如无规定则根据使用情况调整压力适中,正面
滚轮应与道面压紧,轮中心对准导轨中心(图5-37)。
3.5 对重块的安装及固定:
3.5.1 装入相应数量的对重块。
对重块数应根据下列公式求出:
装入的对重块数=
3.5.2 按厂家设计要求装上对重块防震装置。
图5-38为挡板式防震装置。
4 质量标准
4.1 保证项目:上、下导靴应在同一垂直线上,不允许有歪
斜、偏扭现象。
4.2 基本项目:
第3页
导靴组装应符合以下规定:
4.2.1 采用刚性结构,能保证对重正常运行,且两导轨端面与两导靴内表面间隙之和不大于2.5mm。
4.2.2 采用弹性结构,能保证对重正常运行,且导动端面与导靴滑块面无间隙,导靴弹簧的伸缩范围不大于4mm。
4.2.3 采用滚轮导靴,滚轮对导轨不歪斜,压力均匀,中心一致,且在整个轮缘宽度上与导轨工作面均匀接触(参见3.4条)。
检验方法:观察和尺量检查。
5 成品保护
5.1 对重导靴安装后,应用旧布等物进行保护,以免尘渣进入靴衬中,影响其使用寿命。
5.2 施工中要注意避免物体坠落,以防砸坏导靴。
5.3 对重框架的运输、吊装和装坨块的过程中,要格外小心,不要碰坏已装修好的地面、墙面及导轨和其它设施,必要时要采取相应的保护措施。
6 应注意的质量问题
6.1 导靴安装调整后,各个螺丝一定要紧牢。
6.2 若发现个别的螺孔位置不符合安装要求,要及可解决。
绝不允许空着不装。
6.3 吊装对重过程中,不要碰基准线,以免影响安装精度。
第4页。
