电子行业电子工业专用设备1. 引言电子行业是一个关键的产业领域，其发展对于现代社会和经济的发展至关重要。

在电子工业的生产过程中，专用设备起着不可或缺的作用。

本文将介绍电子行业电子工业所需的专用设备及其重要性。

2. 电子行业专用设备的分类电子行业的专用设备可根据其功能和用途分为以下几类：2.1 生产设备生产设备包括印刷电路板(PCB)制造设备、微电子芯片制造设备、半导体设备等。

这些设备用于制造电子产品中的关键零部件，如电路板和芯片。

2.2 测试设备测试设备是在电子产品制造过程中进行产品质量检测和性能测试的设备。

例如，电子产品的电气性能测试设备、可靠性测试设备等。

2.3 清洁设备电子行业中许多制造过程都需要在无尘、无静电等特殊环境下进行，以确保产品的质量。

清洁设备如洁净室、洁净工作台等，能够提供这样的特殊环境。

3. 电子行业电子工业专用设备的重要性电子行业电子工业专用设备的重要性主要体现在以下几个方面：3.1 提高生产效率专用设备的使用可以大大提高生产效率。

例如，在印刷电路板制造过程中，使用自动化的设备可以大大提高生产线的运作效率，减少人工操作的错误率，提高产品质量。

3.2 保证产品质量专用设备在电子工业中发挥关键的质量控制作用。

例如，测试设备能够对电子产品进行严格的测试，确保其符合相关的质量标准和性能要求。

3.3 环境保护电子行业的生产过程中经常会使用一些对环境有害的化学物质。

采用适当的专用设备可以减少这些有害物质对环境的污染，并确保员工的健康与安全。

4. 国内外电子行业电子工业专用设备的发展现状电子行业电子工业专用设备在国内外都有较为广泛的应用。

以中国为例，中国的电子行业自20世纪80年代以来取得了快速发展。

国内许多公司开始投入到电子行业专用设备的研发和制造中，提高了本土电子工业的自给能力。

在国际上，电子行业电子工业专用设备也具有较高的需求。

例如，在半导体设备领域，美国、日本和欧洲等发达国家一直是主要的市场。

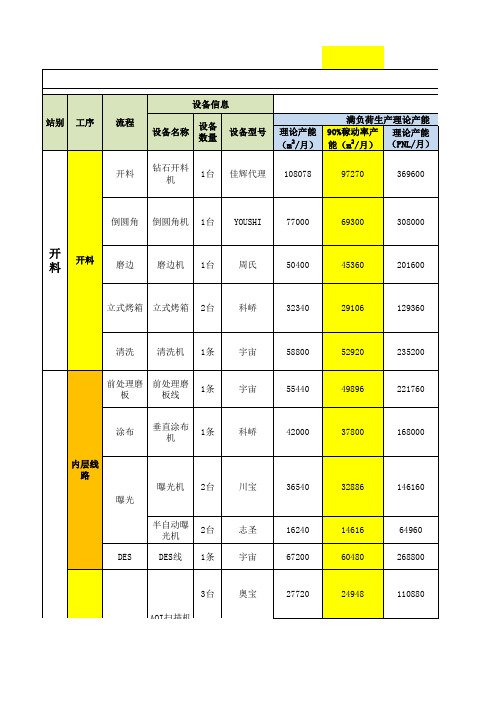

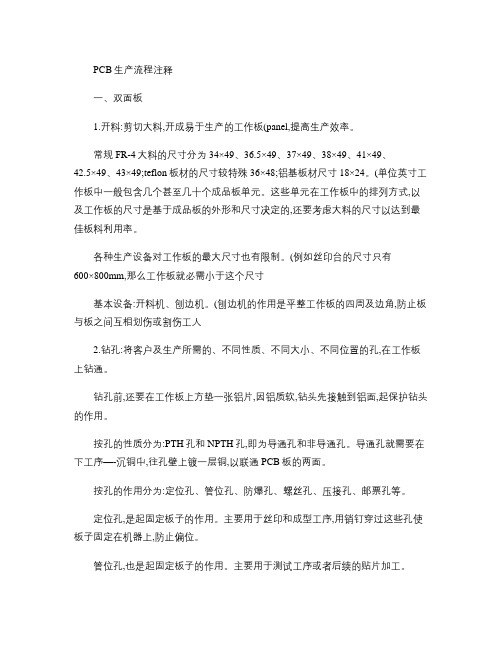

PCB生产流程注释一、双面板1.开料:剪切大料,开成易于生产的工作板(panel,提高生产效率。

常规FR-4大料的尺寸分为34×49、36.5×49、37×49、38×49、41×49、42.5×49、43×49;teflon板材的尺寸较特殊36×48;铝基板材尺寸18×24。

(单位英寸工作板中一般包含几个甚至几十个成品板单元。

这些单元在工作板中的排列方式,以及工作板的尺寸是基于成品板的外形和尺寸决定的,还要考虑大料的尺寸以达到最佳板料利用率。

各种生产设备对工作板的最大尺寸也有限制。

(例如丝印台的尺寸只有600×800mm,那么工作板就必需小于这个尺寸基本设备:开料机、刨边机。

(刨边机的作用是平整工作板的四周及边角,防止板与板之间互相划伤或割伤工人2.钻孔:将客户及生产所需的、不同性质、不同大小、不同位置的孔,在工作板上钻通。

钻孔前,还要在工作板上方垫一张铝片,因铝质软,钻头先接触到铝面,起保护钻头的作用。

按孔的性质分为:PTH孔和NPTH孔,即为导通孔和非导通孔。

导通孔就需要在下工序—-沉铜中,往孔壁上镀一层铜,以联通PCB板的两面。

按孔的作用分为:定位孔、管位孔、防爆孔、螺丝孔、压接孔、邮票孔等。

定位孔,是起固定板子的作用。

主要用于丝印和成型工序,用销钉穿过这些孔使板子固定在机器上,防止偏位。

管位孔,也是起固定板子的作用。

主要用于测试工序或者后续的贴片加工。

防爆孔,当板材较硬时,锣刀突然接触到板子,容易引起板子爆裂,在旁边开一个孔就会分散力量,防止爆裂。

螺丝孔,后续装元件时上螺丝用的。

压接孔,是镀铜的插件孔。

装元件时,只需将元件的脚压接在孔内,就固定住了。

邮票孔,就像两张邮票连接位置的孔一样,便于两个单元板的分离。

基本设备:钻机。

3.沉铜:在需要导通的孔的孔壁镀上铜。

不需要导通的孔则用胶粒塞住。

pcb分板机的用途
PCB分板机是用于将印刷电路板（PCB）从原始大板上分割成单
独的小板的设备。

它的主要用途包括以下几个方面：
1. 提高生产效率，PCB分板机可以自动化地将大板上的多个小
板分割开来，大大提高了生产效率。

传统的手工分板方式费时费力，而且容易出现误差，而分板机可以快速准确地完成分板工作。

2. 节约人力成本，使用分板机可以减少人工干预，节约人力成本。

工人在分板机的辅助下可以更专注于其他生产环节，提高整体
生产效率。

3. 减少废品率，分板机可以精确控制分板位置和力度，避免了
因手工操作不准确而导致的损坏或浪费，从而降低了废品率。

4. 适应多样化生产需求，由于PCB分板机可以根据不同的设计要求进行调整，因此适用于各种类型和尺寸的PCB板，满足了生产
中的多样化需求。

总的来说，PCB分板机的主要用途是提高生产效率、节约人力
成本、减少废品率，并且适应多样化的生产需求。

这些特点使得分板机在电子制造行业中起着非常重要的作用。

PCB生产线制造设备项目实施方案项目实施方案：PCB生产线制造设备一、项目背景PCB（Printed Circuit Board）是电子产品的核心组成部分，广泛应用于消费电子、通信设备、工业控制等领域。

随着电子产品市场的快速发展，对PCB生产线制造设备的需求不断增加。

为满足市场需求，我们决定开展PCB生产线制造设备项目。

二、项目目标1.开发出高效、智能的PCB生产线制造设备，满足不同规模企业的需求；2.提升生产线的自动化水平，提高生产效率，降低生产成本；3.优化生产线布局，提升产品质量和稳定性；4.加强与供应商的合作，确保设备的供应链畅通。

三、项目内容1.市场调研：对PCB生产线制造设备市场进行调研，了解市场需求和竞争态势，为后续产品设计提供依据；2.设备研发与设计：开展PCB生产线制造设备的研发工作，包括设备整体结构设计、关键部件选型、控制系统设计等；3.制造与装配：根据设备设计方案，制造并组装PCB生产线制造设备，确保产品质量和稳定性；4.测试与调试：对制造完成的设备进行测试与调试，确保设备能够正常运行；5.产品推广与销售：开展产品推广与销售工作，建立销售渠道，推动项目实施。

四、项目计划1.市场调研：预计耗时2个月，制定市场调研报告；2.设备研发与设计：预计耗时9个月，完成产品设计方案；3.制造与装配：预计耗时3个月，完成设备的制造与装配；4.测试与调试：预计耗时1个月，确保设备正常运行；5.产品推广与销售：持续进行，与供应商建立合作关系，推动销售工作。

五、项目资源需求1.人力资源：项目经理、市场调研人员、研发人员、生产人员、销售人员等；2.财力支持：项目资金、设备采购费用、差旅费用等；3.技术支持：合作伙伴提供技术支持，尤其是在设备研发和制造方面；4.供应链管理：与供应商建立良好的合作关系，确保材料和零部件的及时供应。

六、项目风险分析1.技术风险：设备研发过程中可能遇到技术难题，需要及时解决；2.市场风险：市场需求变化可能影响设备销售；3.供应链风险：供应商停产、供应链中断等风险可能影响设备的生产和交付；4.竞争风险：市场竞争激烈，需要在技术创新和产品优势上保持竞争力。

PCB生产流程和所使用的设备1. PCB生产流程PCB（Printed Circuit Board，印刷电路板）生产是电子产品制造中的重要环节，在PCB生产过程中，需通过多道工序来完成对PCB的制作。

以下是PCB生产的一般流程：1.1 原材料准备•购买基材：通常选择玻璃纤维布覆铜箔板作为PCB的基材。

•制作覆铜膜：通过覆铜机将铜箔覆盖在基材上，形成覆铜膜。

1.2 集成电路布局设计•使用EDA软件进行电路设计：根据电子产品的要求，利用专业的EDA软件进行电路布局设计。

1.3 打样•制作生产工艺：根据设计好的电路板图，制作出产品的生产工艺流程。

•打样：根据生产工艺流程制作出少量的样品进行测试和验证。

1.4 印制电路板制作•印制内层电路：通过干膜光刻机，将图形透镜上灯光照射在覆铜膜上，然后用化学蚀刻的方法将覆铜膜除去，形成内层电路。

•涂覆引线保护层：使用引线保护层剂涂覆在电路板上，保护内层电路。

•粘合：将内层电路堆叠起来，通过压合机粘合在一起。

•多层板压制：通过多层板压制机将堆叠好的内层电路板进行压制。

1.5 外层电路制作•色板制作：将需要印刷的电路图案通过光学曝光机将图案透过到色板上。

•喷涂抗蚀剂：将色板固定在电路板上，然后在电路板周围喷涂抗蚀剂，防止蚀刻剂进入电路板腐蚀内层电路。

•喷涂蚀刻剂：将蚀刻剂均匀喷涂在电路板上，使得未覆盖阻焊层的铜层被蚀刻掉。

•涂覆阻焊层：使用阻焊漆涂覆在电路板上，防止电路板被氧化。

1.6 终端生产工艺•沉金：通过金属表面处理流程将电路板的金属外层表面处理成金色。

•焊接：将元器件通过电子元器件焊接到电路板上。

•清洗：清洗电路板，去除生产过程中的残留物。

•绝缘处理：对电路板进行绝缘处理，确保电路板的绝缘性能。

2. 所使用的设备在PCB生产流程中，需要使用各种设备来完成不同的生产工序。

下面列举了一些常见的设备：•覆铜机：用于将铜箔覆铜膜覆盖在基材上。

•EDA软件：用于进行电路布局设计和电路图的编辑。

pcb低压喷涂机原理
PCB低压喷涂机是一种专用于电子印制板（PCB）生产过程中的喷涂设备，主要用于涂覆阻焊和标记油等。

该机器的原理是通过喷嘴将液体喷雾形成雾化状，然后向
PCB表面进行喷涂。

具体的原理包括以下几个步骤：
1. 准备涂料：将阻焊或标记油等涂料装入喷涂机的喷涂装置中。

2. 雾化喷射：通过液压或气压系统，将涂料喷射到喷嘴内，并通过喷嘴的设计使涂料以雾化状喷出，形成均匀的细小颗粒。

3. 喷涂附着：喷射出的涂料颗粒会在喷涂机的控制下均匀地附着在PCB表面。

通过控制涂料喷射的时间、速度和角度等参数，可以实现不同的涂覆效果。

4. 固化和保护：喷涂完成后，PCB需要进行固化处理，以加
固涂料并使其与PCB表面牢固粘合。

通常会使用热风烘干或
紫外线固化等技术来实现固化效果。

总的来说，PCB低压喷涂机利用喷射雾化的原理将涂料均匀
地喷涂在PCB表面，从而实现对阻焊或标记油等材料的涂覆。

这种喷涂方式具有喷涂面积大、喷涂效果均匀、操作简便等优点，可以提高PCB生产的效率和质量。

PCB上板机（上料机）操作流程
PCB上板机也称PCB上料机，是SMT生产加工中使用的一种生产设备，它的主要作用是把未贴装的PCB板置于上板机内自动送板到锡膏印刷机的轨道上，再传送到锡膏印刷机内进行刷锡膏操作。

深圳智驰科技分享一下PCB上板机（上料机）的操作流程。

PCB上板机（上料机）操作流程
一、准备
1、接通电源气源，打开电源开关；
2、调节导轨宽度，直至与待产PCB板宽度一致。

二、送板步距数及出板点位置设定（需在手动状态下并且升降台处于下限位置）
1、步距设定：按键选择Pitch1/2/3/4；
2、出板调整；
3、手动调整推杆在待产PCB的中间；
4、确认机器能顺畅送板（第一片出板点位置）；
5、按自动键（切换成自动）；
6、按复归键（升降台自动下降至下限点后回升到第一片出板点位置）；
7、自动状态。

三、上料
1、将防静电料架调至与待产PCB板的宽度一致，装入PCB板并放入上板机上的承载台；
2、按上板机操作面板内的自动键即可；
四、安全操作要求
1、开机时请注意工作电压、气压是否正确；
2、自动运转时，除非紧急状态下按下紧急按钮，其余按键建议都不要使用；
3、禁止工作人员靠或依在机器上；
4、升降小车时，切勿将手放于料框四周；
5、注意调整上料架的放板间距，宽了容易导致掉板，紧了容易导致卡板；
6、注意调整输送带宽度，宽了容易导致掉板，紧了容易导致卡板。

电子产品生产机械设备清单以下是电子产品生产过程中所需要的机械设备清单：
1. SMT 贴片机
- 功能：用于将电子元件贴装到 PCB（Printed Circuit Board）上
- 品牌型号：XX贴片机
- 规格：XX尺寸
2. 焊接设备
- 功能：用于将电子元件与 PCB 进行焊接，包括表面贴装技术（SMT）和通孔焊接技术（TH）
- 品牌型号：XX焊接设备
- 规格：XX尺寸
3. 电路板检测设备
- 功能：用于检测 PCB 上的电路连接是否正常
- 品牌型号：XX检测设备
- 规格：XX尺寸
4. 电子产品组装线
- 功能：用于将贴装好的电子元件组装成最终的电子产品
- 品牌型号：XX组装线
- 规格：XX尺寸
5. 质量检测设备
- 功能：用于对电子产品进行质量检测，包括功能测试、外观检查等
- 品牌型号：XX检测设备
- 规格：XX尺寸
6. 封装机
- 功能：用于将电子产品进行密封封装，以保护内部电路不受损害
- 品牌型号：XX封装机
- 规格：XX尺寸
请注意，以上仅为例示，并非详尽无遗的机械设备清单，根据具体生产需求，您可能需要根据实际情况选择适合的机械设备。
