离合器设计说明书离合器设计说明书设计目的：本文档旨在详细说明离合器的设计原理、结构以及使用方法，以便于生产商和用户能够正确理解和操作离合器。
1：引言1.1 离合器的作用：离合器是一种机械装置，用于控制两个旋转轴之间的传动连接与分离。
它允许发动机和传动系统之间的动力传输，同时也能实现车辆的启动、换挡和停止。
1.2 设计背景：离合器设计是汽车制造中的重要环节，对于汽车的性能和安全性具有关键影响。
本文档意在提供一套完整的离合器设计方案，满足汽车制造商和用户的需求。
2：设计原理2.1 离合器工作原理：离合器由一个压盘、一组离合片和压盘螺旋弹簧组成。
当离合器踏板松起时，压盘受到压盘螺旋弹簧的作用，离合片与压盘分离，传动系统断开。
当离合器踏板踩下时，离合器压盘受到离合器释放器的作用，压盘受力，离合片与压盘连接，传动系统连接。
2.2 离合器设计要点：- 离合器尺寸和材料选择- 离合片结构和摩擦片材料的选择- 离合器的加载力和压盘压力- 离合器的热耐受能力- 离合器的寿命和可靠性3：离合器设计方案3.1 尺寸和材料选择：根据传动系统的要求，确定离合器的直径和厚度。
选择适当的材料，如钢、铸铁和复合材料等。
3.2 离合片结构和摩擦片材料选择：根据传动系统需求和工作环境，选择适当的离合片结构和摩擦片材料，如有机摩擦片、金属摩擦片和碳化硅摩擦片等。
3.3 加载力和压盘压力：根据发动机的最大扭矩和传动系统的要求，确定离合器的最大加载力和压盘压力。
3.4 热耐受能力：通过热传导分析和热力学计算，确定离合器的热耐受能力，以确保离合器在高温环境下的稳定工作。
3.5 寿命和可靠性：通过材料强度分析和疲劳寿命测试，确定离合器的寿命和可靠性，以确保离合器在长时间使用中的稳定性能。
4：使用说明4.1 离合器的安装：详细介绍离合器的安装步骤和注意事项，包括传动系统的拆卸和组装、离合器的对中和调整等。
4.2 离合器的调试：介绍离合器安装后的调试步骤，包括行车试验和性能检查等。
汽车离合器的设计说明书离合器设计的基本要求1) 在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止过载。
2) 接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。
3) 分离时要迅速、彻底。
4) 从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损。
5) 应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿命。
6) 操纵方便、准确，以减少驾驶员的疲劳。
具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长1.摩擦离合器基本结构尺寸、参数的选择： 1．1 摩擦片外径D摩擦片外径是离合器的基本尺寸，它关系到离合器的结构重量和使用寿命。
它和离合器所需传递的转矩大小有一定的关系。
显然，传递大的转矩，就需要大的尺寸。
发动机转矩是重要的参数，当按发动机最大转矩max T （N · m ）来选定D 时，可根据公式AT D e max100 (2-1)式中D 摩擦片外径，mmmax T 发动机最大转矩，N · m 110A 和车型及使用情况有关的系数，小轿车A ＝47； （单片） 则摩擦片外径为D=10047/145=176mm自己算按照我国摩擦片尺寸标准，由表2－1最终选定摩擦片的尺寸为D＝200mm。
1．2 摩擦片内径d摩擦片的内径d不作为一个独立的参数，它和外径D有一定的关系，用比值C'来反映，定义为错误！未找到引用源。
(2-2)比值错误！未找到引用源。
关系到从动片总成的结构设计和使用性能。
增加错误！未找到引用源。
有利于离合器的散热和减少摩擦片内外缘滑磨速度差。
但是，过分增加错误！未找到引用源。
会使得摩擦片面积减小，影响其传递转矩的能力。
按照目前的设计经验，7.0~53.0='C一般说来，发动机转速越高，错误！未找到引用源。
取值越大。
由离合器摩擦片的尺寸系列和参数表2－1取得错误！未找到引用源。
汽车知识轻松入门七——离合器总括前面我们已经概括的介绍了汽车传动系的整体情况，接下来我们就要由面到点的深入到它的各个组成部分，将它“一网打尽”。
今天，我们就来了解离合器整体的相关知识吧。
由前面的专题内容我们已经提到，离合器是汽车传动系中直接与发动机相联系的部件，其作用就是使其主动和从动部分可在驾驶员操纵下彻底分离，随后再柔和接合。
这里，我们将进一步阐述其功用。
1、保证汽车平稳起步这是离合器的首要功能。
在汽车起步前，自然要先起动发动机。
而汽车起步时，汽车是从完全静止的状态逐步加速的。
如果传动系（它联系着整个汽车）与发动机刚性地联系，则变速器一挂上档，汽车将突然向前冲一下，但并不能起步。
这是因为汽车从静止到前冲时，产生很大惯性力，对发动机造成很大地阻力矩。
在这惯性阻力矩作用下，发动机在瞬时间转速急剧下降到最低稳定转速（一般300-500RPM）以下，发动机即熄火而不能工作，当然汽车也不能起步。
因此，我们就需要离合器的帮助了。
在发动机起动后，汽车起步之前，驾驶员先踩下离合器踏板，将离合器分离，使发动机和传动系脱开，再将变速器挂上档，然后逐渐松开离合器踏板，使离合器逐渐接合。
在接合过程中，发动机所受阻力矩逐渐增大，故应同时逐渐踩下加速踏板，即逐步增加对发动机的燃料供给量，使发动机的转速始终保持在最低稳定转速上，而不致熄火。
同时，由于离合器的接合紧密程度逐渐增大，发动机经传动系传给驱动车轮的转矩便逐渐增加，到牵引力足以克服起步阻力时，汽车即从静止开始运动并逐步加速。
2、保证传动系换档时工作平顺在汽车行驶过程中，为适应不断变化的行驶条件，传动系经常要更换不同档位工作。
实现齿轮式变速器的换档，一般是拨动齿轮或其他挂档机构，使原用档位的某一齿轮副推出传动，再使另一档位的齿轮副进入工作。
在换档前必须踩下离合器踏板，中断动力传动，便于使原档位的啮合副脱开，同时使新档位啮合副的啮合部位的速度逐步趋向同步，这样进入啮合时的冲击可以大大的减小，实现平顺的换档。

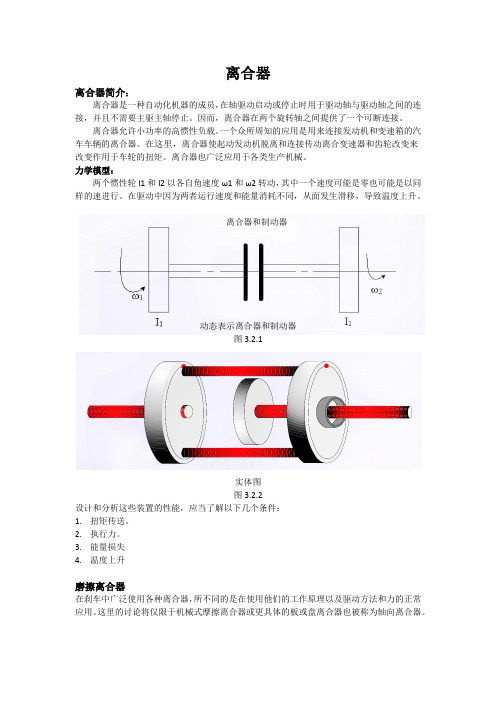

旋转离合器原理
旋转离合器是一种用于传递和分离转速的装置，常见于汽车的变速器中。
其原理基于摩擦阻力和压力作用。
旋转离合器主要由两个主要部分组成：驱动部分和从动部分。
驱动部分通常由发动机的曲轴与从动部分组成，从动部分则与驱动轮相连。
在正常运行时，驱动部分和从动部分通过摩擦力进行耦合，转速传递到从动部分，并带动驱动轮转动。
这时，离合器的压盘受到压力装置（如离合器踏板）的压力作用，使得离合器片压紧在一起，摩擦力达到最大。
当需要分离转速时，离合器踏板被踩下，使得压力减小。
这时离合器片之间的摩擦力减小，从而使得驱动部分和从动部分之间的转速传递被断开，从动部分停止转动。
旋转离合器的原理就是通过控制离合器片之间的摩擦力来实现驱动部分和从动部分之间的转速传递和分离。
这一原理可以进行多次重复，从而实现变速器的变速功能。
