地震剖面上断面波的识别

格式：ppt
大小：5.72 MB
文档页数：5

下载文档原格式

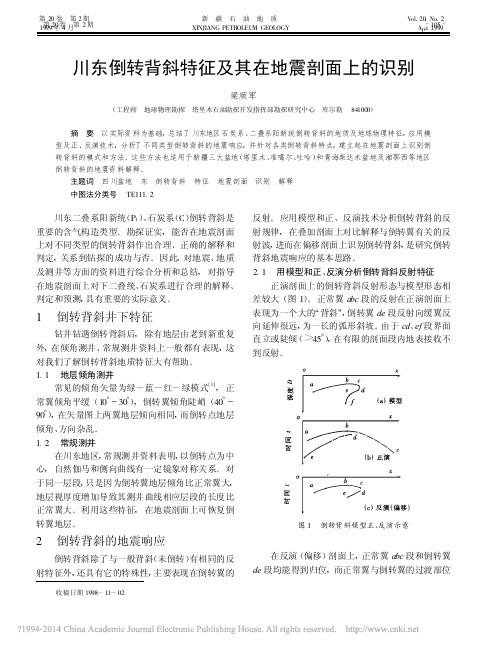

川东倒转背斜特征及其在地震剖面上的识别_梁顺军

Abstract Gravi tational , magnetic and seismic data showed that Che 3 buried hill is a favorable oil and gas accumulation zone .However , Well Che 50 was located but not drilled because of complex subsurface structure and bad ground condition .Based on careful interpretation of newly-gathered 3-D seismic data , Well Chegu 20 was drilled , and commercial oil flow obtained .This brings us new knowledge of lithology , structure and reservoir property .Such ideas can help to find out similar buried hill reservoir on steep slope of fault-depression basin .
主题词四川盆地东倒转背斜特征地震剖面识别解释
中图法分类号 TE111.2
川东二叠系阳新统(P1)、石炭系(C)倒转背斜是重要的含气构造类型。勘探证实 , 能否在地震剖面上对不同类型的倒转背斜作出合理、正确的解释和判定 , 关系到钻探的成功与否。因此 , 对地震、地质及测井等方面的资料进行综合分析和总结 , 对指导在地震剖面上对下二叠统、石炭系进行合理的解释、判定和预测 , 具有重要的实际意义。

断层在地震剖面上的反映及解释

断层在地震剖面上的反映及解释论文提要断层是一种普遍存在的较复杂的地质现象，我国华北、苏北、江汉、南海北部湾盆地等地区断层都相当发育，断层对于油气的运移聚集起着很重要的控制作用，与油气形成、分布、富集有十分密切的关系，因此正确解释断层就成为地震资料解释中一个十分重要的问题。

下面我同大家一起来探讨一下这个问题。

正文断层在时间剖面上的主要特征：1.反射波同相轴错断，由于断层规模不同可表现为反射标准层错断和波阻系的错断，在断层两侧波阻关系稳定，波阻特征稳定，这一般是小型断层的反映，其特点是是断距不大，延伸较短，破碎带较窄。

2.反射同相轴数目突然增减或消失，波阻间隔突然变化，在断层的下降盘地层变厚，而上升盘地层变薄甚至缺失，这种情况往往是基底大断层裂的反映，其特点是断距大，延伸破碎带宽，这种断层对地层厚度起着控制作用，一般是划分区域构造单元的分界线。

3.反射波同相轴形状突变，反射零乱或出现空白带，这是由于断层错动引起的两侧地层产状突变，或是断层面的屏蔽作用和对射线的畸变造成的。

4.标准反射波同相轴发生分叉、合并、扭曲、强相位转换等现象，一般这是小断层的反映，但应注意这类变化有时可能是由于地表条件变化或地层岩性变化以及波的干涉等引起，区别他们要综合考虑上下波阻关系进行分析，对于地表条件引起的同相轴扭曲常表现为对不同深度的同相轴都是一样的影响。

5.异常波的出现这是识别断层的主要标志，在时间剖面上反射层中断处往往伴随出现一些异常波如绕射波，断面反射波它们一方面使记录复杂化另一方面成为确定断层的重要依据一、断层模型的剖面特征(一)水平地层中的断层图一所示是水平地层中直立断层、倾斜正断层、倾斜逆断层的断层模型和叠加剖面上的反射同相轴形态，从图中可以看出地震反射剖面特征与实际模型基本一致，断层棱点处出现绕射波。

（二）倾斜地层中的断层当断面倾斜时，断面反射波向其下倾方向偏移有以下几种情况：正向断层和反向断层上下盘地层倾向与断面倾向一致称为正向断层，上下盘地层倾向与断面倾向相反称为反向断层，在水平叠加剖面上，正向断层的两盘的反射和断面波都向下倾方向偏移，反向断层的两盘反射向断面波相反方向偏移，(图一）绕射波的极小点对应真实地层断点位置，断盘反射波在断点处与绕射波向切，断面反射相对地下真实地层的断面位置总是向下倾方向偏移。

11地震资料处理与解释-各种地质现象在时间剖面上的特征

正断层
断层在时间剖面上的特征及解释
② 逆断层：图2-13是一个逆断层的二维模拟计算结果（没有考虑绕射波）。模型与理论水平叠加剖面存在差异:断面波偏向下倾方向，与上盘反射交叉；下盘受断层牵引，曲率加大，时间剖面上出现迥转波。
4．断层在偏移剖面上的特征断盘反射、断面反射波、绕射波、迥转波都已归位，因此确定断层效果较好。
的剖面上表现明显；同样曲率
加斜凸起的曲率大，在水平叠
背
背斜和向斜在时间剖面上的特征
2．振幅特征背斜顶界面反射存在波的发散现象。分配到单位面积上波的能量会减弱（如图2-3）界面埋藏越深，凸度越大，射线发散越严重，地震波的振幅也越小。
背斜和向斜在时间剖面上的特征
正向断层：上下盘倾向与断面倾向一致（a）反向断层：上下盘倾向一致，但与断面倾向相反（b）

① 正向断层断面波及断盘向下倾方向偏离； ② 反向断层断面波与断盘反射偏移方向相反； ③ 关系现象：
• •
绕射波极小点位置就是断点；
断盘反射波在中断点与绕射波相切，断盘、断面相对于真实的地层断点、断面向下倾偏离。
断层在时间剖面上的特征及解释
断面倾角在测线上的倾角变化图
断层在时间剖面上的特征及解释
三、断层在时间剖面上的特征
1．反射标准波发生错断；波组、波系错断（图2-22）。 2．同相轴数目突然增或减，波组间隔突变。上升盘地层变薄，下降盘地层加厚（大断层）。 3．同相轴形状和产状突变，下盘同相轴零乱或出现空白带（断层的屏蔽和畸变作用）图2-23。 4．同相轴分叉、合并、扭曲，强相位转换（小断层的标志） 5．断面波、绕射波，异常波是识别断层的主要标志。

10地震资料处理与解释-地震剖面的显示及对比解释

层位的闭合
时间剖面实际对比方法

二维偏移剖面交点处不闭合（因沿倾向剖面已基本归位，沿走向布置测线，倾角较小，偏移后剖面位置变化不大，两者t0不一致。）偏移后的剖面交点下方t0大。（如图）一般采用水平叠加剖面对比，以二维偏移剖面作参考。

三维偏移可实现ቤተ መጻሕፍቲ ባይዱ间归位。
二维偏移剖面交点不闭合
时间剖面实际对比方法

地震剖面的对比原则
2．振幅显著增强反射波能量强，振幅大、峰值突出。反射波强弱与对应界面反射系数及界面的产状有关，也与其他地震地质条件有关。 3．波形相似特征

由于相邻道间震源所激发的振动子波基本相同，同一界面反射传播路径基本相近，传播过程中所经受的地层吸收特征也相似，所以同一界面的反射波在相邻道上的波形基本相似，包括：主周期、相位数、振幅包络形状等，如左图。
地震剖面的对比原则
4．连续性横向上，将以上这些反射波的特征保持一定距离和范围，这种性质称为波的“连续性”。反射的连续性是由界面上下两组地层性质（速度、岩性、密度、含流体等）稳定性决定的。构造解释中，着重研究反射层外部形态，忽视反射层内部结构的一些不连续的反射。连续性可作为衡量反射波可靠标志。上述反射波识别标志是相互联系，但又不是一成不变的，有时波连续性好，但能量差；不整合面上的反射能量强，却不够稳定等等。这受许多因素控制，如激发、接收条件、波的干涉、地下地质因素。
时间剖面实际对比方法
5．波组和波系对比复合波：相距较近的两个以上的反射波构成复合波。地质结构比较稳定时，复合波的干涉也很少改变，对比中易于识别；波组：指比较靠近的若干个反射界面产生的反射波的组合。严格讲，一个反射波也是一个波组，一般是由某一标准波以及相邻的几个反射波组成，能连续追踪，具有较稳定的波形特征，各波的出现次数及时间间隔都有一定规律。这样的波组往往产生在较为稳定的沉积岩分布区，地层的厚度和岩性相对稳定。波系：由两个或两个以上的波组构成的反射波系列叫波系。波形特征明显，时间间隔稳定；利用波组、波系对比，易追踪各个反射波，确定断层位置

地震剖面解释要知道的内容

第一章地震资料解释基础第一节地震波的基本特征?一、波的类型二、地震波的特征?第二节地震剖面特点与地震资料处理流程?一、地震剖面的一般概念?二、地震资料处理流程简介?第三节偏移现象和偏移归位?一、时间剖面的偏移现象?二、偏移叠加原理?三、偏移叠加、叠加偏移和叠前偏移四、二维偏移和三维偏移?第四节地震勘探的分辨能力?一、子波的概念?二、地震子波与分辨能力的关系?三、垂直分辨率?四、水平分辨率?第五节影响地震波传播的地质因素一、表层地震地质条件?二、地下地震地质条件??第二章地震解释的基本方法第一节地震反射层位的地质解释一、地震剖面与地质剖面的对应关系?二、地震反射标准层具备的条件?三、确定反射标准层的方法?四、确定反射标准层的代号和对比标?第二节时间剖面的对比?一、反射波对比的基本原则?二、实际对比方法?第三节与复杂地质现象有关的异常波一、绕射波?二、断面波三、多次波?四、伴随波?第四节弯曲界面反射波?一、凸界面反射波的特点二、凹界面反射波的特点?第五节地震解释中可能出现的各种假象?一、表层变化引起的假象?二、速度变化引起的假象??第三章地震资料的构造解释第一节地震构造解释概论?一、构造解释流程?二、资料准备?三、构造解释内容简介?第二节断层解释?一、断层在地震剖面上的一般标志?二、断层模型的剖面特征?三、几种典型断层和断裂系的解释?第三节断层基本要素的确定与组合?一、断层基本要素的确定?二、断层组合的一般规律?第四节典型构造解释一、披覆构造)?二、挤压褶皱与高陡构造?三、底辟构造?四、流体底辟构造?五、花状构造第五节不整合面的解释?一、不整合的一般概念?二、不整合面的反射特征?三、几种典型的不整合面剖面特征?第六节深度剖面绘制?一、平均速度法?二、曲射线法三、值的求法第七节地震构造图的绘制一、地震构造图的基本概念?二、绘制构造图过程与步骤?三、等值线图的勾绘四、绘制构造图?五、构造图的解释?六、利用构造图绘制地层等厚图??第四章三维地震和垂直地震资料的解释第一节三维地震资料解释一、三维地震数据体的特点二、三维地震资料构造解释三、等时切片的解释?第二节人机联作解释技术一、人机联作解释及其特点?二、人机联作解释系统配置?三、解释工作流程第三节垂直地震剖面解释一、垂直地震剖面基本原理与观测方法二、垂直地震剖面特点三、垂直地震剖面的解释和应用??第五章地震波速度资料解释与应用第一节影响地震波速度的因素与分布规律一、影响速度的一般因素二、地震波速度与多孔介质流体性质关系?三、几种与油气关系密切的岩层速度特征?四、速度分布规律?第二节几种速度概念与叠加速度谱的解释一、速度的概念?二、叠加速度谱的解释第三节层速度估算砂泥岩百分比和储层参数一、利用层速度估算砂泥岩百分比二、利用层速度估算储层参数?第四节利用层速度预测地层压力一、概述?二、图板法三、经验公式法?第六章地震资料的沉积解释第一节地震资料的沉积解释概述?一、地震资料地层、岩性解释发展概况?二、地震资料的沉积解释内容?第二节地震层序分析?一、沉积层序与地层层序二、层序的年代地层学意义三、地震反射的地层学意义?四、地震层序的划分第三节地震相分析?一、地震相分析的概念?二、地震相参数?三、地震相图的编制第四节典型的地震相模式一、大陆边缘地震相模式二、断陷湖盆地震相模式?第四节层序地层分析方法?一、概述二、有关的基本概念?三、层序分析一般方法?第七章地震资料在储层和油气预测中的应用第一节地震储层预测技术?一、地震反演技术?二、属性分析技术?第二节地震属性在储层研究中的应用?一、几种地震信息与岩石物性和油气的关系?二、地震属性的应用与实例分析?第三节地震资料在含油性检测中的应用一、地震剖面上直接检测油气?二、应用属性技术检测油气?第四节 AVO技术分析与应用一、AVO技术分析二、应用AVO技术检测含气层??第八章地震资料在油藏监测中的应用第一节地震监测的岩石物理学基础?一、随时间变化的油藏特征二、与地震监测有关的岩石物理特征三、用于油藏监测地震特征?第二节地震监测技术?一、时移地震二、微地震技术第三节地震监测资料的解释应用一、时移三维地震油藏监测解释应用二、井中地震油藏监测解释应用?三、微地震检测的应用主要参考文献。

地震讲义2地震解释基本方法层位.

d.绕射波较强时，有时在地震记录上严重的掩盖和干扰真反射波，可以通过组合、多次覆盖和叠加消除。
图2-13 绕射波能量变化
二、断面波
断面波的特点主要有：
1）断面波一般是大倾角反射波。 2）断面波能量强弱变化大。 3）断面波常与绕射波，凸界面反射波和回转波伴生并相切。 4）断面波可连续追踪，通过闭合对比可作出断面深度平面图。

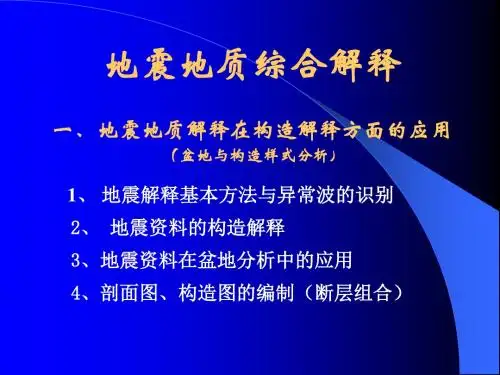

地震地质综合解释
一、地震地质解释在构造解释方面的应用
（盆地与构造样式分析）
1、地震解释基本方法与异常波的识别 2、地震资料的构造解释 3、地震资料在盆地分析中的应用 4、剖面图、构造图的编制（断层组合）
一、地震地质解释在构造解释方面的应用
所谓地震地质解释就是依据时间剖面的波形特征和地质规律赋予地震反射层明确的地质意义。
图2-2 标准反射波的反射特征
三、确定反射标准层的方法
1、据剖面根上标准波的基本特征确定反射标准层； 2、利用连井地震剖面确定反射标准层； 3、利用区域地质资料确定反射标准层； 4、利用邻区的地震资料对比确定反射标准层； 5 、利用层速度资料推断反射标准层；６、利用合成地震记录确定标准层； 7、利用地震测井和垂直地震测井(VSP)确定标准层。
图2-4 水平剖面上的断面波
图2-15偏移剖面上的断面波
图2-16 断层面的确定
三、多次波
图2-17 几个重要的多次反射波类型示意图
图2-18 海底多次波引起的构造地层假象
第四节弯曲界面反射波
一、凸界面反射波的特点二、凹界面反射波的特点
（1）平缓向斜型（2）聚集型（3）回转型
图2-19 凸界面地质模型与地震模型的关系
2-20 水平叠加的凸界面时间剖面
地质模型

[整理版]断层在地震剖面上的反映及解释

下面我同大家一起来探讨一下这个问题。

3.反射波同相轴形状突变，反射零乱或出现空白带，这是由于断层错动引起的两侧地层产状突变，或是断层面的屏蔽作用和对射线的畸变造成的。

地震地质综合解释和基本应用

二、实际对比方法
1．收集并掌握地质资料、 2．相位对比（波组和波系对比） 3、闭合对比 4、干涉带的对比 5、联合对比 6、剖面间的对比 7、对比次序
2-6 相位对比（波组和波
系对比）
3、闭合对比
图2-7 地震反射分叉追踪黑的波峰
4、干涉带的对比
图2—8阶梯状同相轴（a）与扭曲状同相轴(b)的形成
第二章地震解释基本方法
第一节地震反射层位的地质解释
一、地震剖面与地质剖面的对应关系
地震剖面是地质剖面的地震响应，在地震剖面中，蕴藏有大量的地质信息，地震反射所涉及的地质现象，在地震剖面中都应有所反映。然而，在地震剖面中除了地质现象的响应之外，还包含着与地质现象无关的噪声，它们不具有任何地质意义。因此，在地震剖面与地质剖面之间，反射面与刂
3、联合对比
图2-9 水平剖面
图2-10 偏移剖面
第三节与复杂地质现象有关的异常波
一、绕射波 1．绕射波的产生
图2-11绕射波的产生
图2-12 绕射波的时距曲线
1、绕射波的主要特征
1）绕射波时距曲线是双曲线正常时差进行动校正时，由于校正量不足，校正后的绕射波时距曲线其形状仍然是曲线。
2）时距曲线的极小点在绕射点的正上方，射波时距曲线的极小点总是在绕射点的正上方。绕射波时距曲线与反射波时距曲线相切。
联系，但又存在一定的区别。
图2-1 50Hz和20Hz的地震响应
二、地震反射标准层具备的条件
1）反射标准层必须是分布范围广，标志突出，容易辨认、分布稳定、地质层位较明确的反射层。一般要选择连续性好，波形稳定。
2）反射标志层能反映盆地内构造-地层格架的基本特征。在选择地震反射标准层时，一般把时间地层分界面或构造地层分界面，

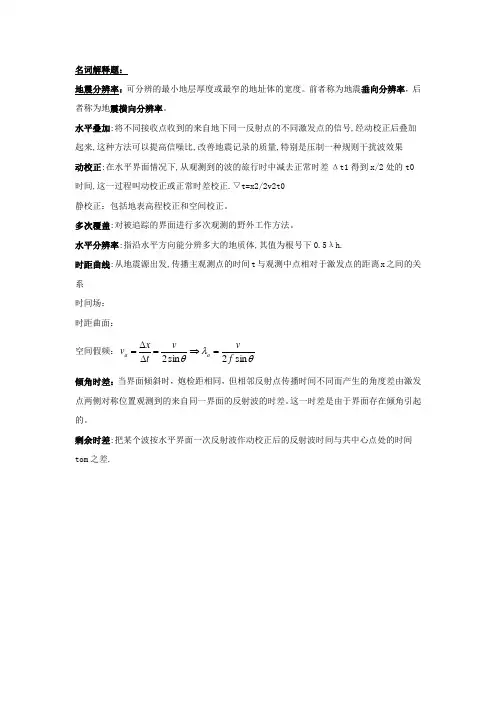

地震勘探原理名词解释

名词解释题：地震分辨率：可分辨的最小地层厚度或最窄的地址体的宽度。

前者称为地震垂向分辨率，后者称为地震横向分辨率。

水平叠加:将不同接收点收到的来自地下同一反射点的不同激发点的信号,经动校正后叠加起来,这种方法可以提高信噪比,改善地震记录的质量,特别是压制一种规则干扰波效果动校正:在水平界面情况下,从观测到的波的旅行时中减去正常时差Δt1得到x/2处的t0时间,这一过程叫动校正或正常时差校正.▽t=x2/2v2t0静校正：包括地表高程校正和空间校正。

多次覆盖:对被追踪的界面进行多次观测的野外工作方法。

水平分辨率:指沿水平方向能分辨多大的地质体,其值为根号下0.5λh.时距曲线:从地震源出发,传播主观测点的时间t 与观测中点相对于激发点的距离x 之间的关系时间场：时距曲面：空间假频：θλθsin 2sin 2f v vt x v a a =⇒=∆∆=倾角时差：当界面倾斜时，炮检距相同，但相邻反射点传播时间不同而产生的角度差由激发点两侧对称位置观测到的来自同一界面的反射波的时差。

这一时差是由于界面存在倾角引起的。

剩余时差:把某个波按水平界面一次反射波作动校正后的反射波时间与共中心点处的时间tom 之差.绕射波:地震波在传播过程中,如遇到一些岩性的突变点,这些突变点就会成为新震源,再次发出球面波,想四周传播,这就叫绕射波.纵波:传播方向与质点振动方向一致的波.横波：传播方向与质点振动方向垂直的波.波剖面：表示质点位移与波传播距离的关系图形。

振动图：是表示介质中的某一质点在振动过程中介质质点的位移与时间关系的曲线。

反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.惠更斯原理：在弹性介质中，已知T时刻的同一波前面上的各个点，可以把这些点看做从该时刻产生子波的新的点震源，经过任何一个⊿T时刻后，这些子波的包络面就是波T+⊿T时刻到达的新的波前面。

1.地震记录剖面如何看

常
规
确定性子波反褶积 +迭代叠加迭代叠加
什么是真正的好记录和剖面— 什么是真正的好记录和剖面剖面处理问题
江汉蚌湖地区97--593.65高分辨率测线(200--250Hz) 江汉蚌湖地区97--593.65高分辨率测线(200--250Hz) 97--593.65高分辨率测线(200--250
常
规
确定性子波反褶积 +迭代叠加迭代叠加
什么是真正的好记录和剖面— 什么是真正的好记录和剖面剖面处理问题
江汉蚌湖地区97--593.65高分辨率测线(140--250 江汉蚌湖地区97--593.65高分辨率测线(140--250Hz) 97--593.65高分辨率测线(140--250Hz)
什么是真正的好记录和剖面— 什么是真正的好记录和剖面仪器低截问题
野外8Hz低截低截野外
室内8,60高通滤波高通滤波室内
野外60Hz低截低截野外
图1.2b野外低截滤波与室内滤波记录比较野外低截滤波与室内滤波记录比较
什么是真正的Leabharlann 记录和剖面— 什么是真正的好记录和剖面高频检波器问题
图1.4 10Hz与40Hz检波器记录分频扫描对比 10Hz与40Hz检波器记录分频扫描对比
什么是真正的好记录和剖面— 什么是真正的好记录和剖面高频检波器问题
图1.4 10Hz与40Hz检波器记录分频扫描对比 10Hz与40Hz检波器记录分频扫描对比
什么是真正的好记录和剖面— 什么是真正的好记录和剖面高频检波器问题
什么是真正的好记录和剖面-什么是真正的好记录和剖面--记录的实质
去干扰前由于地震记录的显示方式不同往往掩盖了它的实质。不同往往掩盖了它的实质。通常我们看到的地震记录表现的只是它的频谱的最大频率部分，最大频率部分，并不能反映它的有效频带和不同频段的信噪比情况。频段的信噪比情况。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（2）由于断面波是断层面上的反射波，所以在断面波附近，经常伴随有绕射波，凸界面反射波和回转波等，它们之间都是彼此相切的关系，都由绕射波把它们联结起来。
（3）断面波的能量特点是：在一般沉积凹陷中，小型断层上的断面波，能量强弱变化大，同相轴断断续续出现，不易连续对比，而在控制凸起或凹陷的大断层上的断面波，能量强，振幅稳定，能连续对比。
2．2确定断面垂向上作图范围，即作图断面顶底层位。
2．3将工区范围内同一断层断面的垂直深度标在相应的测线位置上。
2．4对断面进行等深勾绘。
2．5将断面构造深度与钻井分层断点深度进行吻合和校对。
3．技术要求及注意事项
3．1 已钻井断面构造深度与钻井分层断点深度误差不大于 2％。 3．2 断面构造形态与剖面一致。
Es1z Es1x
INLINE648
Ng
Es1z Es1x
INLINE908
Es1z Es1x
XLINE932
二、断面等深图制作
1．准备工作
1．1完成工区范围内同一断层断面的解释闭合；
1．2完成目的层系层位解释工作； 1．3准备钻井分层数据资料。
2．操作步骤
2．1绘制工区底图，标明测线和井位位置。
断面波的特点：
断面反射波是一种平界面反射波，它具有一般平界面反射波的特点，由于它是断层面产生的反射波,所以断面波又有它自己的一些特点:
（1）断面波是大倾角反射波,由于断面倾解都大于地层倾角,所以断面波是大倾角反射波。在水平迭加剖面上，同相轴比较陡直，和一般反射波同相轴产状很不协调，常和它们交叉，产生干涉。
断面反射波的定义：
在断层发育的地区，常观测到断层面上产生的反射波，称为断面反射波，简称断面波。
产生断面反射波的条件：
由于断面两侧具有不同岩性，或是不同地质年代的地层直接接触，断层面本身就是一个良好的波阻抗界面，所以才产生断面波。
应注意的问题：
不是所有的断层都产生断面波（断层断距较小同相轴仅仅扭曲或错断、断面两侧岩性差异较小时不产生断面波），只有当断层落差较大，断层面较光滑，断面倾角不大时（断面具有一定的倾角时），才会产生较强的断面波。
60 分钟／单剖面
绕射波是怎样形成的：
• 绕射波的形成，既有几何地震学观点的解释，也有物理地震学观点的解释。几何地震学的观点认为：地震波在传播过程中，如果遇到一个障碍物的棱，便会产生波的绕射，在上覆介质中形成绕射波。这就是说，绕射波是由点或棱产生的。而物理地震学的观点则认为：绕射波不能由点或棱产生，而是由整个反射界面产生，表面上观测到点或棱的绕射波，实际上是整个反射界面的绕射迭加在边界上的表现形式。
3．技术要求及注意事项
3．1利用钻井资料确定层位。 3．2注意本区地震地质层序特征和横向变化。
4．评分标准：
序号
1 2 3
评分标准
标准分
地震剖面上断面波的识别
100
断面波概念不清扣 20 分
20
一、二级断层，断面波识别每错一个扣分。
20
40
规模较小的断层断面波识别每错一个扣分。
10
40
工时定额
绕射波的特点：
绕射波的振幅特点和相位特点如下：
（1）一个反射界面的中断点上，将产生左右两支，相位相差180°的绕射波。
（2）反射系数有突变的界面，在突变点上也会产生绕射波，绕射波的相位与反射系数绝对值大的中断点绕射波相位相同。
（3）反射波到绕射波的能量是渐变的，在切点上波的振幅为反射波振幅的一半，该点称为半幅点，过切点以后，绕射波的振幅迅速衰减。
地震资料处理的基本流程
解编预处理静较正偏移
偏移速度分析
动较正迭加
迭加速度分析
Ng
Es1中 Es1下
由于断面反射系数与光滑度IN不L同IN，E断7面6波4 也有强有弱，有些不连续
Es1z Es1x
断面倾角通常大于地层倾角，断面波与地层反射波组斜交，在剖
面上通常为1－2个反射轴I，N资L料IN品E质8差24时为一组反射波。
时深转换不准扣 15 分
20
不能正确完成校正0km 的一条断层
Es1z Es1x
INLINE824
Es1z Es1x
XLINE796
歧北潜山北断层断距大，发育时间长，可作为油源断层
生油岩与二迭接触的长度约7km，与中生界接触长度约15km。
1.97 860 2.04810 1.9 460
200
560 1.36
1.84 1840
1020 1080
2.0
2.37
640 1.83
300
1.09
1260
1320
1.921320 1460 2.13
1.12 1.25
G93-78
N84-501
N95-117
N95-135
一、地震剖面上断面波的识别：
1．准备工作
1．1收集本工区钻井资料；
(钻井分层数据、综合录井图)
1．2了解本工区地震剖面类型；
（二维、三维、水平迭加、偏移）
1．3明确地震地质层序及其特征。
（根据钻井资料及前人研究成果确定研究区所沉积的地
层层序及接触关系）
2．操作步骤
2．1对于断距较大的断层，断面两侧岩性不同，能产生断面波。
2.3.1断裂特征
大张坨断层断裂性质分析图
生长指数
Ng以上
1.03 30
2.44
Ed+Es1
250
Es2
Es3
1.24 420
1.04 60
1.01 60
1.04 160
1.31 260
1.4 460
1.25 320 1.63 960
1.06 100
1.05
100
1.04 80
1.02 60
落
差
1.4 420
2．2断面波一般出现在反射波波组特征发生突变，即断层上升盘地层变薄，下降盘地层加厚的断层处。
2．3断面倾角通常大于地层倾角，断面波与地层反射波组斜交，在剖面上通常为1－2 个反射轴，资料品质差时为一组反射波。
2．4由于断面反射系数与光滑度不同，断面波也有强有弱，有些不连续。
断面反射波和产生断面反射波的条件是什么？
3．3 三维地震剖面断面闭合误差应小于 20m。
4．评分标准：
序号
1 2 3 4 5
评分标准断面等深图制作
标准分 100
工区底图绘制缺少一口井位扣 3 分，扣满 15 15 分为止
平剖有一处不符扣 5 分，扣满 25 分为止。 25
已知钻井深度与深度图有一处误差大于 2％扣 30 5 分，扣满 30 分为止。
