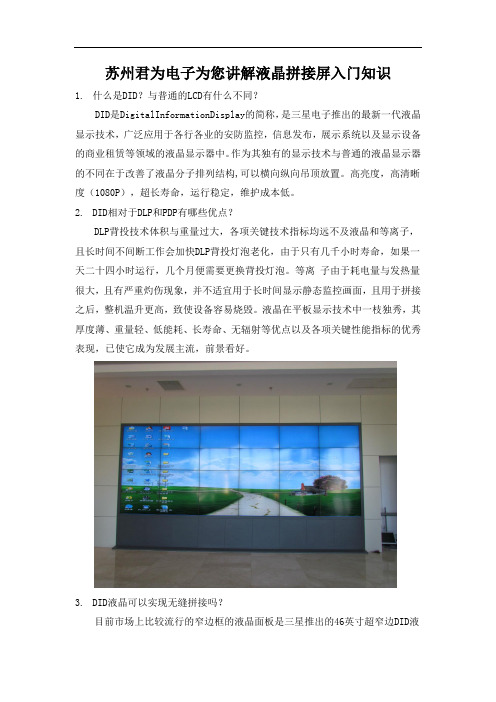

苏州君为电子为您讲解液晶拼接屏入门知识1.什么是DID？与普通的LCD有什么不同？DID是DigitalInformationDisplay的简称，是三星电子推出的最新一代液晶显示技术，广泛应用于各行各业的安防监控，信息发布，展示系统以及显示设备的商业租赁等领域的液晶显示器中。
作为其独有的显示技术与普通的液晶显示器的不同在于改善了液晶分子排列结构,可以横向纵向吊顶放置。
高亮度，高清晰度（1080P），超长寿命，运行稳定，维护成本低。
2.DID相对于DLP和PDP有哪些优点？DLP背投技术体积与重量过大，各项关键技术指标均远不及液晶和等离子，且长时间不间断工作会加快DLP背投灯泡老化，由于只有几千小时寿命，如果一天二十四小时运行，几个月便需要更换背投灯泡。
等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接之后，整机温升更高，致使设备容易烧毁。
液晶在平板显示技术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标的优秀表现，已使它成为发展主流，前景看好。
3.DID液晶可以实现无缝拼接吗？目前市场上比较流行的窄边框的液晶面板是三星推出的46英寸超窄边DID液晶面板，其上边框宽2.4mm，下边框宽4.3mm，物理拼缝理论值为6.7mm，实际物理拼缝最小可以做到7.3mm。
目前市场上的可利用的最窄液晶拼接屏就是指拼缝3.5mm的DID液晶拼接屏。
4.光，与传统的CCFL背光相比有哪些不同？液晶材质本身是不会发光的，需要液晶面板背部的发光源提供光线支持。
LED 背光是把传统的CCFL背光源换成是LED（发光二极管，一般是白光的）。
分为点阵式（又称为直下式）和侧光式两种。
LED背光的液晶屏比传统的CCFL的屏体具有更广的色域、更高的亮度和更长的使用寿命，并且更加绿色环保。
5.什么是全高清FULLHD？如何分辨液晶屏是否具有HD全高清显示功能？FULLHD是FullHighDefinition的缩写，全高清显示屏就是能够完全显示1920×1080像素或者说物理分辨率达到1920*1080的显示屏。

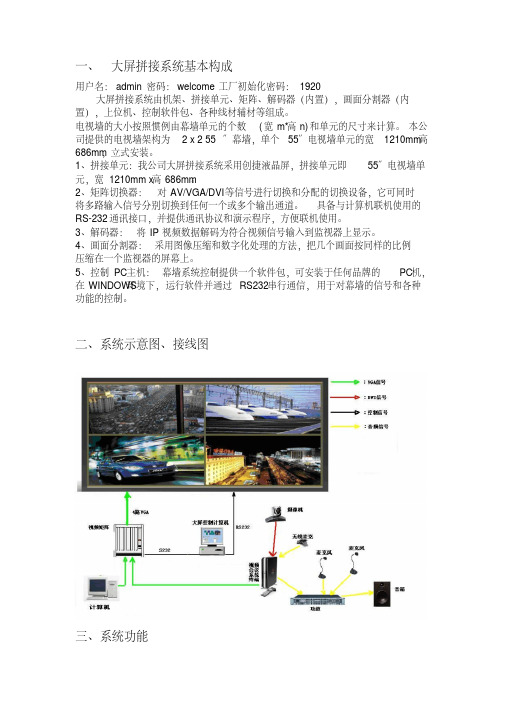

一、大屏拼接系统基本构成用户名：admin 密码：welcome 工厂初始化密码：1920大屏拼接系统由机架、拼接单元、矩阵、解码器（内置），画面分割器（内置），上位机、控制软件包、各种线材辅材等组成。
电视墙的大小按照惯例由幕墙单元的个数(宽m*高n)和单元的尺寸来计算。
本公司提供的电视墙架构为 2 x 2 55″幕墙，单个55″电视墙单元的宽1210mm高686mm，立式安装。
1、拼接单元：我公司大屏拼接系统采用创捷液晶屏，拼接单元即55″电视墙单元，宽1210mm x高686mm。
2、矩阵切换器：对AV/VGA/DVI等信号进行切换和分配的切换设备，它可同时将多路输入信号分别切换到任何一个或多个输出通道。
具备与计算机联机使用的RS-232通讯接口，并提供通讯协议和演示程序，方便联机使用。
3、解码器：将IP视频数据解码为符合视频信号输入到监视器上显示。
4、画面分割器：采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。
5、控制PC主机：幕墙系统控制提供一个软件包，可安装于任何品牌的PC机，在WINDOWS环境下，运行软件并通过RS232串行通信，用于对幕墙的信号和各种功能的控制。
二、系统示意图、接线图三、系统功能整屏显示——整个拼接墙显示一路信号（如图3-1）图3-1分屏显示——整个拼接墙分部分显示多路信号（如图3-2）或每个单元屏幕显示任意一路信号（如图3-3）图3-2图3-3四、控制软件安装及操作（一）软件安装安装注意事项：非专业人事安装：安装前请先关闭防火墙（如360安全卫士，瑞星，诺盾等），等安装完并且成功启动本软件后可重新开启防火墙。
专业人事安装：先把防火墙拦截自动处理功能改为询问后处理，第一次打开本软件时会提示一个拦截信息Windows 7,注意以下设置0.1) 打开控制面板0.2) 选择系统和安全0.3) 选择操作中心0.4) 选择更换用户帐户控制设置0.5) 级别设置，选择成从不通知1.软件解压后，请选择双击，进入安装界面如图4-1，图4-2图4-1图4-22.选择键，进入下一界面如图4-3图4-33.选中项，再按键，进入下一界面如图4-4图4-44. 选择键，进入下一界面如图4-5图4-55. 选中项，再选择键，进入下一界面如图4-6图4-66. 选择键，进入下一界面如图4-7图4-87. 选择键，软件安装完成（二）软件操作选择WINDOWS 下开始按钮，选择程序，选择Wall Control项，点击Wall Control软件进入幕墙拼接系统软件主界面如图4-9所示,整个软件分为3个区，标题区，设置区，功能区图4-91.1标题区液晶幕墙系软件(只有管理员才可设置此项目)1.2设置区1.2.1系统高级功能：管理员登录。
液晶拼接屏方案说明液晶拼接屏方案是一种多台液晶显示屏通过拼接技术组合而成的大尺寸显示屏。
它广泛应用于会议室、监控中心、展览馆、广告牌、教室等场所，具有显示面积大、分辨率高、色彩丰富、稳定可靠等特点。
以下是液晶拼接屏方案的详细说明。
一、液晶拼接屏原理及构成1.液晶显示屏：液晶显示屏是整个拼接屏系统的核心部件，根据需要选择不同尺寸和分辨率的液晶显示屏进行组合。
常见的液晶显示屏尺寸有55英寸、65英寸等，分辨率可以达到4K、8K等。
2.显示控制器：显示控制器是控制液晶显示屏显示内容的设备，通常与液晶显示屏通过HDMI、DVI、VGA等接口连接。
显示控制器可以实现多画面显示、画中画、分屏显示等功能，能够根据需求进行灵活的画面切换和布局调整。
3.拼接控制器：拼接控制器是整个拼接屏系统的中枢设备，用于控制和管理拼接屏的拼接方式、图像处理、色彩校正等操作。
拼接控制器通常支持多种输入接口，能够实现对多个输入信号源的管理和切换。
4.信号处理器：信号处理器用于对输入信号进行处理和转换，通常包括视频解码、图像增强、色彩校正等功能。
信号处理器可以提高输入信号的质量和适应性，保证最佳的显示效果。
5.液晶拼接支架：液晶拼接支架是用于将多台液晶显示屏安装在一起的设备，通常采用金属材料制成，具有高强度和稳定性。
液晶拼接支架能够支撑并固定液晶显示屏，确保整个拼接屏组合的稳定性和平整度。
二、液晶拼接屏方案的特点和优势1.显示面积大：液晶显示屏尺寸可以灵活选择，可以根据需求进行多台液晶屏幕的组合，形成更大的显示面积。
这使得液晶拼接屏能够满足各种场所对大屏幕显示的需求。
2.分辨率高：液晶显示屏的分辨率可以达到4K、8K甚至更高，能够呈现更加细腻和清晰的图像。
高分辨率的显示效果使得液晶拼接屏在展示图像、视频等内容时具有更好的视觉效果。
3.色彩丰富：液晶显示屏拥有较宽的色域和更高的色彩还原能力，能够呈现更加真实和鲜明的色彩。
这使得液晶拼接屏在展示艺术品、产品广告等领域具有更好的表现力和吸引力。
