施工现场临时用电配电箱(柜) 标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求(一）配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求.(二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接.进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接.PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点，1个为重复接地的连接点.（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46—2005标准的产品,并符合建设部“十一五”推广应用技术要求.二、总配电箱（柜）内设400A—630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。
施工现场临时用电配电箱标准化配置图集该系列配电箱柜适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求;配电箱柜、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证;配电箱柜的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用;一、基本要求一配电箱柜的生产制造应符合低压成套开关设备和控制设备第四部分GB7251．4对建筑工地用成套设备ACS的特殊要求及施工现场临时用电安全技术规范JGJ46-2005的标准要求;二配电箱柜、开关箱安装使用应符合施工现场临时用电安全技术规范JGJ46-2005标准及用电安全导则GB/T13869标准化要求;三配电箱柜、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接;N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接;进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接;PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点;四电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求;二、总配电箱柜内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20LDZ15L透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器;漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于;最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于小于等于,其动作时间为延时动作型;配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图三、分配电箱1含照明回路分配电箱动力回路与照明回路分路配电内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关与总配电箱分路设置断路器相适应；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置;分配电箱示意图分配电箱N线端子板接点图分配电箱PE线端子板接点图电气连接图分配电箱电气系统图含塔吊回路分配电箱示意图端子板接点及电气连接点图同上含塔吊回路分配电箱系统图2不含照明回路分配电箱6-8回路分配电箱示意图6回路分配电箱含塔吊回路端子板接点及电气连接点图同上8回路分配电箱系统图6回路含塔吊回路分配电箱系统图四、开关箱按一机一闸一漏一箱设置一地泵等大型设备动力开关箱内设KDM1或DZ20160A以上380V系列透明塑壳断路器作为控制开关,配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓;地泵等大型设备开关箱示意图地泵等大型设备电气系统图二塔式起重机等设备动力开关箱内设,配置同上塔式起重机等设备动力开关箱示意图塔式起重机等动力设备开关箱系统图三以下用电设备开关箱内设DZ2020-40A、380V或SE,KDMI系列透明塑壳断路器作为控制开关,配置DZ15LE20-40A或LBM1系列透明漏电断路器,PE线端子排为4个接线螺栓;40A以下动力开关箱示意图动力开关箱端子接点及电气接点连接图40A以下设备用电开关箱电气系统图四以上用电设备开关箱根据所控制设备额定容量选择控制开关及漏电断路器;控制开关为DZ20SE或KDM1系列透明塑壳断路器,漏电断路器为DZ15L系列透明系列漏电断路器；PE线接线螺栓为3个;以上设备开关箱示意图以上设备开关箱电气系统图五照明开关箱内设KDM1—T/220-40A断路器,配置DZ15L—20-40/290漏电断路器,PE线螺栓为3个;照明开关箱示意图照明开关箱电气系统图注：开关箱中漏电断路器必须选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于,电流速断、电磁式电动机保用产品;总配电箱中漏电断路器应选用配电保护用产品;五、配电室布置应符合下列要求：一配电柜正面的操作通道宽度,单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m；二配电柜后面的维护通道宽度,单列布置或双列面对面布置不小于0.8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方,则此点通道宽度可减少0.2m；三配电柜侧面的维护通道宽度不小于1m；四配电室的棚顶与地面的距离不低于3m;六、配电箱架设应符合下列要求：一固定式配电箱、开关箱箱体中心点与地面垂直距离-1.6m;移动式箱体与地面垂直距离—1.6m;配电箱、开关箱应装设在坚固、稳定的支架上;二配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚,并采取隔离措施;。

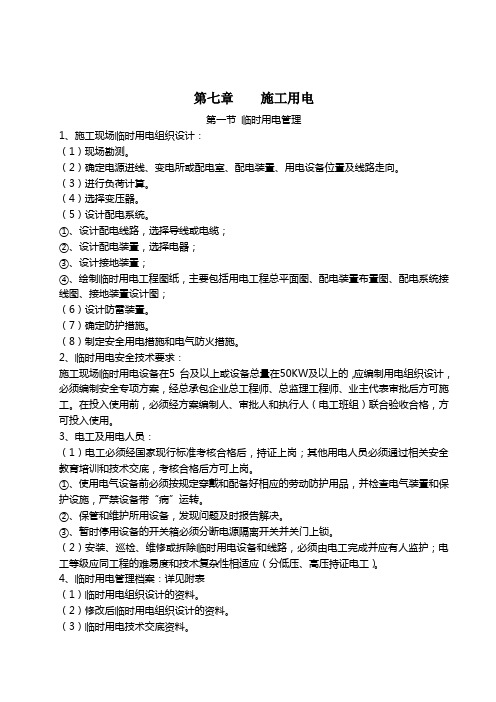

第七章施工用电第一节临时用电管理1、施工现场临时用电组织设计：（1）现场勘测。
（2）确定电源进线、变电所或配电室、配电装臵、用电设备位臵及线路走向。
（3）进行负荷计算。
（4）选择变压器。
（5）设计配电系统。
①、设计配电线路，选择导线或电缆；②、设计配电装臵，选择电器；③、设计接地装臵；④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装臵布臵图、配电系统接线图、接地装臵设计图；（6）设计防雷装臵。
（7）确定防护措施。
（8）制定安全用电措施和电气防火措施。
2、临时用电安全技术要求：施工现场临时用电设备在5 台及以上或设备总量在50KW及以上的，应编制用电组织设计，必须编制安全专项方案，经总承包企业总工程师、总监理工程师、业主代表审批后方可施工。
在投入使用前，必须经方案编制人、审批人和执行人（电工班组）联合验收合格，方可投入使用。
3、电工及用电人员：（1）电工必须经国家现行标准考核合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗。
①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装臵和保护设施，严禁设备带“病”运转。
②、保管和维护所用设备，发现问题及时报告解决。
③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。
（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成并应有人监护；电工等级应同工程的难易度和技术复杂性相适应（分低压、高压持证电工）。
4、临时用电管理档案：详见附表（1）临时用电组织设计的资料。
（2）修改后临时用电组织设计的资料。
（3）临时用电技术交底资料。
（4）临时用电工程检查验收表。
（5）电气设备的试、检验凭单和调试记录。
（6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。
（7）定期检（复）查表。
（8）电工安装、巡检、维修、拆除工作记录。
图7-1 临时用电管理档案第二节外电线路及电气设备防护图7-2 外电防护示意图1、在建工程不得在高、低压线路正下方施工，高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。
施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。
施工现场临时用电标准化分册2022年 12 月1 配电室基本要求（1）位置：靠近电源，无腐蚀介质且道路通畅；（2）设置要求：配电室材料耐火等级不低于3级，空间应满足规范要求，自然通风有防止雨雪侵入和动物进入措施门外开； （3）消防：室内配置砂箱和可用于扑灭电气火灾的灭火器， 分别设置正常照明和应急照明灯；（4）设置警示标志，联系人和联系电话。
（5）配电室内总配电箱要高出地面 20cm ，配电箱后门须有操作空间，离墙距离应不小于 1m ，配电室净空高度不小于 3m 。
同时进出电缆需设置电缆沟，沟内填充细沙。
（6）配电室应有重复接地，接地电阻值应符合要求。
（7）配电室地面素水泥地面磨平，无杂物，无积水。
操作面铺设绝缘踏板或胶垫。
配电室设计图配电室实体图片2配电箱基本要求：（1）选用的配电箱应符合国家标准和地方要求。
（2）选用的电器元件应有生产许可证和产品合格证。
（3）总配电箱、开关箱应设置漏电保护装置。
其中，总配电箱漏电保护器额定漏电动作电流＞30mA、额定漏电动作时间＞0.1s；开关箱漏电保护器额定漏电动作电流≤30mA、额定漏电动作时间≤0.1s。
（4）配电箱应注明编号、责任单位、责任人和联系电话，箱内张贴配电线路图、巡检记录。
（5）配电箱尺寸大小及配置参照集团公司标准图册。
配电箱责任牌一级配电箱（6）配电箱责任牌，双门配电箱为 150*150mm，单门配电箱为 100*100mm。
蓝底白字。
字体为宋体，字体大小双门为36号，单门为 28 号。
二级配电箱三级配电箱3配电箱防护（1）配电箱防护棚应采用工具式，由型钢或刚管制作，置于混凝土承台上，承台中部留置 400mm 宽沟槽，防护棚内操作空间符合规范要求；（2）顶部采用双层硬防护（间距 500mm），顶部防砸，底部防雨（有坡度），双层框架外围包 1mm 厚钢板，钢板应采用户外车贴形式粘贴安全标语、标识、编号，标语为蓝（中建蓝）底白字，上、下弦张贴 50mm 宽黄黑警示色；（3）配电箱下部应对进出电缆线采取绝缘套管保护，并做相应标注区分进出线，操作面铺设绝缘踏板或胶垫，外侧配备消防器材。
施工现场临时用电配电箱（柜）标准化配置图集（一）该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
施工现场临时用电配电箱（柜）标准化配置图集，只此一份！筑业软件今天该系列配电箱（柜）适用于施工现场与户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电与保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱电气元件的选择、配置应符合国家相关标准，以与建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
1基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求与《施工现场临时用电安全技术规》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规》JGJ46-2005标准与《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以与JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
2总配电箱（柜）设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜)适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱"配电及保护的使用要求.配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五"推广应用技术的规定，产品应通过CCC 认证。
配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型，采用钢板厚度符合JGJ—2005标准，经久耐用。
一、基本要求（一)配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求.(三）配电箱（柜)、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接.进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接.PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个，1个为PE 线进箱体的连接点，1个为重复接地的连接点.（四）电器元件应选用符合GB/14048．2—2001、GB6829以及JGJ46—2005标准的产品,并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A—630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4—8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器,配备DZ20L （DZ15L)透明漏电开关或LBM—1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。
施工现场临时用电配电箱（柜）标准化配置图集编制人：审核人：审批人：施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
临时用电标准化实施图集
一、配电箱
1•分配电箱（外部）
1.1分配电箱必须设置防护棚，悬挂醒目标牌，且有专业责任人维护检修。
1.2分配电箱必须装设端正•牢固。
安装高度统一，距地面中心高均为1.4米-1.6米。
1.3电源进出线必须穿管防护，且套管应垂直、固定牢靠，并做好上下标识。
1.4必须张贴维护责任牌，应悬挂在箱体明显地方（左上角为宜）。
1.5中天标识和电力标识尺寸为250 X250mm，字体为60 X60mm。
1.6分配电箱必须做好重复接地，接地体明露部位刷黄绿相间色油漆。
4
菠止摘自棘隹
8 «】s n
维护人：电话：
监督人；电话：
备注：
2. 分配电箱（内部）
2.1分配电箱必须设置总透明熔断隔离开关、分路透明熔断隔离开关、HR系列、RT 系列及透明式漏电保护器。
2.2漏电保护器参数必须符合要求（动作电流50-75MA，分断时间W 0.1秒）＜
2.3分配电箱两扇箱门必须张贴电工日常巡查记录表及配电箱系统图。
2.4分配电箱内电器元件必须可靠、完好
2.5分配电箱内各回路必须做好标识，且粘贴在漏电保护器左下角。
2.6箱门接地必须与接地排直接连接，且端子排端子严禁一点大于两处接线。
2.7分配电箱电器元件接线端子严禁导体裸露，必须装设防护面板。
2.8分配电箱内必须分色接线（相线顺序：黄绿红，零线：蓝色，接地：双色）
分路透睛圖斷編离开关配电箱杀统图
3. 开关箱
3.1动力开关箱与照明开关箱必须分开设置。
3.2每台用电设备必须由各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。
3.3开关箱漏电动作电流不大于30mA，漏电动作时间不大于0.1秒。
3.4开关箱安装高度必须统一，固定式距地面中心高应为 1.4 -1.6米，移动式为0.8-1.6 米。
3.5开关箱尺寸为350 X500mm，中天标识尺寸为180 X180mm，字体为50 X50mm。
3.6除以上所述外，其它设置参照分配电箱进行策划
4. 配电室（总配电箱）
4.1配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于 1.5m，双列面对面布置不小于2m。
4.2配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m。
4.3配电柜侧面的维护通道宽度不小于Im。
4.4配电室的顶棚与地面的距离不低于3m。
4.5配电装置的上端距顶棚不小于0.5m
4.6总配室内必须有装设砂箱、绝缘手套、胶鞋和“禁止合闸”指示牌等其它物资的器具，地面满铺橡胶绝缘材料。
室内外各自设置一组灭火器材；
4.7总配室内电缆沟采用硬质封闭，将封闭盖板刷警戒色油漆
4.8总配室的照明分别设置正常照明和应急照明，且正常照明电源接总隔离开关
上端
4.9总配室内必须设置通风口，且装设钢丝网及铝合金百叶防护
4.10总配室内必须设置防鼠挡板，其高度不小于500MM
4.11总配室电缆进出口处必须做好防火封堵。
4.12总配电室内必须悬挂用电管理制度和配电系统图。
4.13总配室外道路必须保持畅通
4.14总配电箱漏电动作电流不大于100-150mA，漏电动作时间为0.2秒
总配咆柜内部配置:
电我
总賂透阴式劇壳新賂48
分路诱明式珮壳撕踣器
乃路赫电存护器（星散透择,便用容
■根据计算书结果而定.海电保护器
必级为四樑，漏电幼作电適为100mA,
漏电动作时间为a於）
Nit
PEir
4.10总配电箱内部设置除以上所述外，其它设置参照分配电箱内部设置
配电室通风口做法电缆沟封闭做法
1、钢筋防护棚配电
1•钢筋棚内动力电缆的敷设方式必须采用埋地方式敷设，照明电缆敷设方式必须沿上空。
2. 分配电箱必须装设端正牢固。
安装高度统一，距地面中心高为1.4米-1.6米
3. 电源进出线必须穿管防护，且套管应垂直、固定牢靠，并做好上下标识。
4. 必须张贴维护责任牌，应悬挂在箱体明显地方（左上角为宜）。
5. 中天标识和电力标识尺寸为250 X250mm，字体为60 X60mm 。
6. 分配电箱必须做好重复接地，接地体明露部位刷黄绿相间色油漆。
三、楼层配电
1.楼层内使用的电缆线必须进行有效安全保护及其暗敷设做法，应根据现场环境充分利用竖井、垂直孔洞等地方敷设。
2.楼梯间和楼层内光线不明亮的区域必须设置照明灯具，楼梯间照明必须保证每层设置。
3.楼层内设置分配箱与开关箱及照明箱箱体必须做好保护接零。
4.楼层内设置的分配箱动作电流为50-75MA，动作时间不得大于0.1秒。
常用的开关箱动作电流不得大于30mA，动作时间不得大于0.1秒。
1 叩H Xilfc
一徒祐Mg代电址
ehi蛀 »u ?n<± ivr Kt >ti rx
ittini 根线斎・W h h 原JF
JLjfitiija
1氏三/ if!
I
四、大型设备配电
1.大型设备二级箱、开关箱及照明箱必须设置防护棚，其支架共设；升降机两吊笼配电应单独各设置开关箱。
2.塔吊、升降机开关箱与照明灯箱必须分开设置，两箱体不得悬挂塔吊标准
节上。
3.塔吊、升降机配电箱必须单独配电，不允许与其他施工用电混接。
4.塔吊主电缆线•照明电源线必须每两节用瓷瓶进行安全卸载保护及防止摆动。
5.升降机吊笼内与楼层上必须设置照明与电铃信号或楼层呼叫系统。
五、配电线路敷设
1.电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。
需要三相四线制配电的电缆线路必须采用五芯电缆。
必须分色接线正确，严禁混用。
2.电缆线路必须采用埋地或架空敷设，必须有硬质防护封闭处理，并在硬质封
闭部位刷黄黑色警戒油漆。
3.在装饰装修或其他阶段，电源线沿墙角地面敷设时必须做好硬质封闭等措施。
六、施工区、办公区及生活区照明
1•办公区及生活区照明
1.1施工区、办公区及生活区必须按要求设备专用照明配电箱，所有照明电源必须取自照明配电箱内。
1.2固定照明灯具室外距地安装距离不小于3M，室内距地安装距离不小于
2.4M，并固定牢固。
所有电源线必须穿PVC保护管，按规范要求全程穿管保护，要求配件齐全。
1.3职工宿舍内所有照明灯具必须选择节能型灯具和器材。
1.4办公区及宿舍内，床头边必须设置电源插座，确保一床一插，严禁私拉乱接。
1.5厕所必须安装节能型灯具、防水开关及灭蚊灯具。
1.6浴室内必须安装防爆灯具和防水开关。
办公室、卫生间、浴室灯具及浴室开关插座设置
2.施工照明
2.1施工现场固定照明安装高度应在5米以上，灯线必须固定在接线柱上，不得靠近灯具表面。
2.2施工现场局部照明采用移动碘钨灯时必须设置照明开关箱 2.3所有灯具的金属外壳必须作好保护接零，所有移动照明必须使用橡皮保护套铜芯软电缆。
2.4施工现场严禁使用花线、护套线作为动力与照明用线。
