windows 2008 server做iscsi存储

在Windows Server 2008上连接iSCSI设备在Windows Server 2008上要读取iSCSI存储设备，方式有点变化，例如系统本身已内建iSCSI Initiator，不必再额外下载，操作选项的名称和位置也略有更动，我们将告诉你改变之处。

对于在Windows环境下读取iSCSI存储网络资源的用户来说，iSCSI Initiator软件的下载与设定是必备的工作。

微软为了进一步推广与方便用户使用iSCSI资源，从Vista起便内建了iSCSI Initiator，而在最新的Windows Server 2008上，微软更对内建的iSCSI Initiator作了不少调整，让设定、读取iSCSI环境更方便。

Windows内建iSCSI Initiator藉由成本相对较低、易于建置管理等特性，IP存储局域网络（SAN）逐渐成为预算有限的企业，建置存储局域网络时的首要选择。

而在多种以IP为基础的区块存储网络协议中，iSCSI又挟其发展成熟、支持厂商众多的优势，已成为当前IP存储局域网络的代名词。

为配合iSCSI的应用，许多厂商都推出了搭配不同作业平台的iSCSI Initiator软件，让用户将自身的服务器模拟为iSCSI的发起端，读取网络上的iSCSI目标设备。

在微软方面，也从2003年底开始，陆续为各种Windows版本提供了iSCSI Initiator软件，包括Windows 2000、XP与Server 2003的使用者，都可下载微软配合x86、x64或IA64等不同硬件平台的iSCSI Initiator 软件。

为因应iSCSI应用的逐渐普及，自2007年初推出的Vista起，微软更直接在操作系统内建了iSCSI Initiator，免除了另外下载安装的麻烦。

而到了2008年初的Server 2008，同样也延续了直接内建iSCSI Initiator 的做法，使用者可在Administrator Tools中找到iSCSI Initiator的控制台程序。

用Windows Storage Server 2008做iSCSI存储服务器(图)Windows Storage Server 2008（以下简称WSS2008）是Windows Server 2008系列中的存储服务器版本，是企业级的文件服务器平台，支持多Administrator文件存储相关的优化特性、副本管理，以及iSCSI功能。

简单来说，就是可以在普通的服务器上，安装上WSS2008,可以作为iSCSI存储服务器来说。

而在以前，存储服务器的硬件、软件成本都非常的昂贵，有了WSS2008,构建低成本、易于管理的存储服务器成为可能。

本节将介绍WSS2008做iSCSI服务器及其在网络中的应用。

小知识： iSCSI（Internet Small Computer System Interface, Internet 小型计算机系统接口）,由IBM公司研究开发，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行SCSI协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。

1 版本选择Windows Storage Server有32位和64位两个版本，其中64位有基本版（basic）、标准版（standard）、企业版(enterprise)和工作组版（workgroup）版，32位只有基本版。

要使用WSS2008做iSCSI服务器，需要安装64位的企业版或工作组版。

WSS2008对服务器的要求也比较简单，只要能安装64位Windows Server 2008的计算机，都可以。

用WSS2008做存储服务器，主要对硬盘的速度、容量，以及对网卡的速度要求比较高。

一般情况下，具有64位的CPU（不需要虚拟化支持）、2GB内存、千兆网卡及千兆网络、40GB硬盘空间，就可以安装并运行WSS2008,但要做存储服务器，还需要更大的硬盘空间，为网络上的其他设备（或计算机）分配，这可以根据企业的需求配置硬盘，也可以在以后随时增加配置。

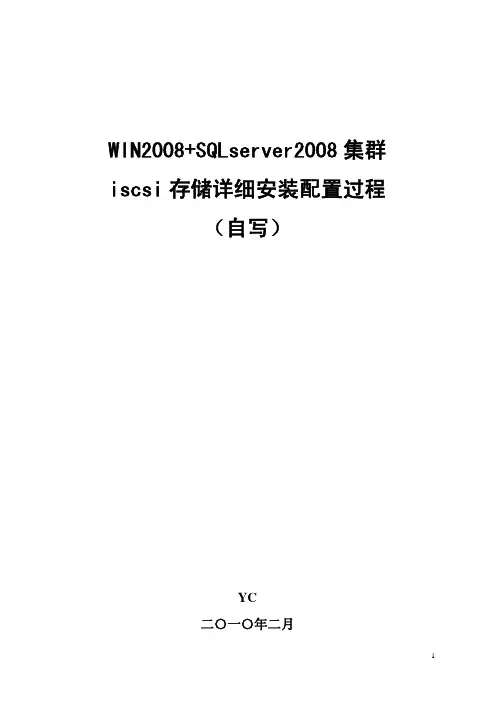

WIN2008+SQLserver2008集群 iscsi存储详细安装配置过程（自写）YC二〇一〇年二月目 录一、系统结构 (3)二、配置域成员和ISCSI存储连接 (4)三、两台服务器功能和角色支持环境安装 (8)四、win2008集群验证和配置 (9)五、安装SQLServer2008需要的Framework3.5以上 (18)六、安装SQLServer2008集群（主节点） (19)七、将备用节点加入SQLServer2008集群中 (28)八、客户端利用ODBC测试SQLServer2008集群能否访问 (35)近期实施过多个Windows2008+SQLServer2008集群系统，根据记忆写下详细实施过程。

供大家参考。

群集安装环境需要提前做好准备工作，搭建域环境，需要三台服务器，一台作为域控，另外两台为成员服务器，为两台成员服务器创建账户并分配权限，在DNS 服务器上做好名称和地址的映射关系。

设置网络连接，至少双网卡，分为内外网，外网优先级高。

设置好共享磁盘，需要添加三块磁盘，分别作为SQL 数据盘、仲裁盘和msdtc 资源盘。

一、系统结构1、 整体拓扑图如下：2、 Windows2003 storage server ： 做ISCSI 存储iscsi 对外发布ip ： 192.168.2.6端口3260划分lv 盘： LV 划分 映射服务器 备注200M （Q 盘） 192.168.2.3 datasrv1 192.168.2.4 datasrv2集群仲裁用300M （P 盘） 192.168.2.3 datasrv1 192.168.2.4 datasrv2集群MSDTC 用1TB （J 盘） 192.168.2.3 datasrv1 192.168.2.4 datasrv2SQLServer2008集群数据用3、 Win2008+SQL2008集群信息服务器 PUBLIC 网络 Private 网络datasrv1主机 192.168.2.3 网卡1 10.0.0.1 网卡2datasrv2备机192.168.2.4 网卡1 10.0.0.2网卡2192.168.2.2 网卡1Dnssrv域服务器（win2003服务器做）域信息 登陆域服务器管理员信息用户：administrator 密码hp123!@#SQL管理员组创建2个全局组：SQLA gentSQLEngine集群信息集群name dataha集群IP 192.168.2.5MSDTC name datahadtcMSDTC IP 192.168.2.7SQL集群信息(对外访问SQL数据库信息)SQL集群name sqlhaSQL集群IP 192.168.2.8SQL Windows管理员信息域用户：administrator 密码hp123!@#域用户：sqladmin 属于SQLA gent，SQLEngine两个组密码hp123!@#SQL SA 密码saSQL 数据文件存放J盘大小1TB二、配置域成员和ISCSI存储连接安装完成2台数据库服务器的Windows2008系统，添加对应驱动，分别更改主机名为Datasrv1和Datasrv2。

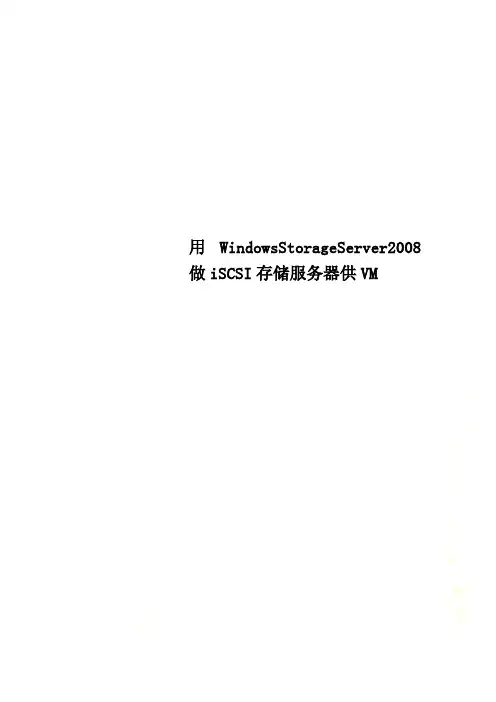

用WindowsStorageServer2008做iSCSI存储服务器供VM用Windows Storage Server 2008 做iSCSI存储服务器作者：王春海日期：2010-06-02Windows Storage Server 2008（以下简称WSS2008）是Windows Server 2008系列中的存储服务器版本，是企业级的文件服务器平台，支持多Administrator文件存储相关的优化特性、副本管理，以及iSCSI 功能。

简单来说，就是可以在普通的服务器上，安装上WSS2008,可以作为iSCSI存储服务器来说。

而在以前，存储服务器的硬件、软件成本都非常的昂贵，有了WSS2008,构建低成本、易于管理的存储服务器成为可能。

本节将介绍WSS2008做iSCSI服务器及其在网络中的应用。

小知识：iSCSI（Internet Small Computer System Interface, Internet 小型计算机系统接口）,由IBM 公司研究开发，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行SCSI协议，用来建立和管理IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。

1 版本选择Windows Storage Server有32位和64位两个版本，其中64位有基本版（basic）、标准版（standard）、企业版(enterprise)和工作组版（workgroup）版，32位只有基本版。

要使用WSS2008做iSCSI服务器，需要安装64位的企业版或工作组版。

WSS2008对服务器的要求也比较简单，只要能安装64位Windows Server 2008的计算机，都可以。

用WSS2008做存储服务器，主要对硬盘的速度、容量，以及对网卡的速度要求比较高。

一般情况下，具有64位的CPU（不需要虚拟化支持）、2GB内存、千兆网卡及千兆网络、40GB硬盘空间，就可以安装并运行WSS2008,但要做存储服务器，还需要更大的硬盘空间，为网络上的其他设备（或计算机）分配，这可以根据企业的需求配置硬盘，也可以在以后随时增加配置。

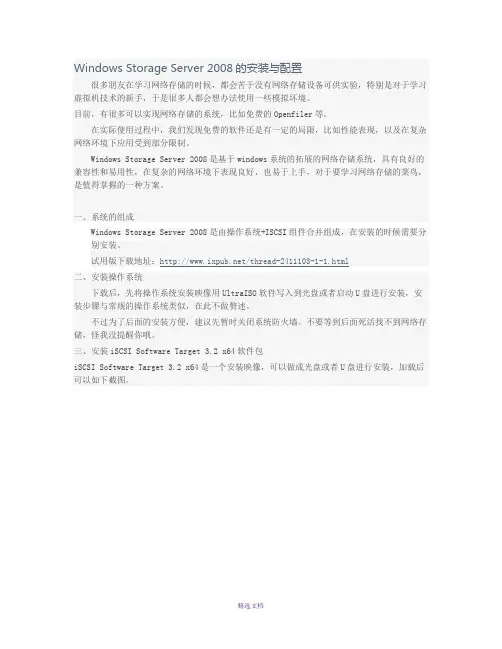

Windows Storage Server 2008的安装与配置很多朋友在学习网络存储的时候，都会苦于没有网络存储设备可供实验，特别是对于学习虚拟机技术的新手，于是很多人都会想办法使用一些模拟坏境。

目前，有很多可以实现网络存储的系统，比如免费的Openfiler等。

在实际使用过程中，我们发现免费的软件还是有一定的局限，比如性能表现，以及在复杂网络环境下应用受到部分限制。

Windows Storage Server 2008是基于windows系统的拓展的网络存储系统，具有良好的兼容性和易用性，在复杂的网络环境下表现良好，也易于上手，对于要学习网络存储的菜鸟，是值得掌握的一种方案。

一、系统的组成Windows Storage Server 2008是由操作系统+ISCSI组件合并组成，在安装的时候需要分别安装。

试用版下载地址：/thread-2411103-1-1.html二、安装操作系统下载后，先将操作系统安装映像用UltraISO软件写入到光盘或者启动U盘进行安装，安装步骤与常规的操作系统类似，在此不做赘述。

不过为了后面的安装方便，建议先暂时关闭系统防火墙。

不要等到后面死活找不到网络存储，怪我没提醒你哦。

三、安装iSCSI Software Target 3.2 x64软件包iSCSI Software Target 3.2 x64是一个安装映像，可以做成光盘或者U盘进行安装，加载后可以如下截图。

点击“iscsitarget”进行安装。

会出现如下提示界面，软件安装会提示最终用户许可，点击“I accept the terms in the license agreement”前面的复选框，然后点击“Install”按钮，继续下一步安装。

最终，完成安装。

四、配置Windows Storage Server 2008如果你以为到了上面一步就完了，那就大错特错了，真正的配置从现在才开始呢。

首先点击“Start“-----”Administrative Tools” ----“Microsoft Iscsi Software Target”可以看到如下界面，我们下面要创建iSCSI的目标以及设备。

一、安装必须的iis7 组件iis7 被分成了很多个组件，你需要安装这些组件。

下图对应的功能，可以通过以下步骤打开：开始 --> 控制面板 --> 程序 --> 打开或关闭 windows 功能二、配置iis71、为站点设置单用户，绑定硬盘独立站点文件夹。

双击创建的用户，将该用户隶属于guests组打开硬盘上对应的网站所在文件夹，点右键—属性，增加这个单用户，并设置权限为允许修改、读取、写入权限，如下图：2、iis7配置使用环境默认装完iis7之后，使用asp程序会发现提示数据库连接失败，在网上找了找，说是因为ms jet引擎改变了临时目录的位置，但是又没有对临时的存取权限，导致数据库使用失败。

如果使用access。

先要设置应用程序池(application pool)为classic .net apppool，而不是默认的default apppool，可以在网站目录里对每个站点设置，也可以在站点进行单独设置。

选择好要设置的站点之后，点右边的“基本设置”即可调出应用程序池设置对话框。

特殊说明下：x64系统没有提供64位的access数据库连接驱动，所以需要修改classic .net apppool应用程序池：“编辑应用程序池”——“高级设置”中的“启用32位应用程序”设为true，而默认是flase。

如果你是vista+iis7，那么还需要再给“系统盘:\windows\serviceprofiles\networkservice\appdata\local\temp”目录添加一个“authenticatedusers”的用户，其中appdata目录是隐藏的，在进入的时候可以直接在地址栏输入路径，或者在文件夹选项里显示隐藏文件。

iis 的应用程序池根据托管管道模式分了两种类型：集成和经典集成 .net 模式下，应用程序不应在 <system.web>/<httpmodules> 配置节中指定 模块组件，而应使用 <system.webserver>/<modules> 配置节来加载 模块组件。

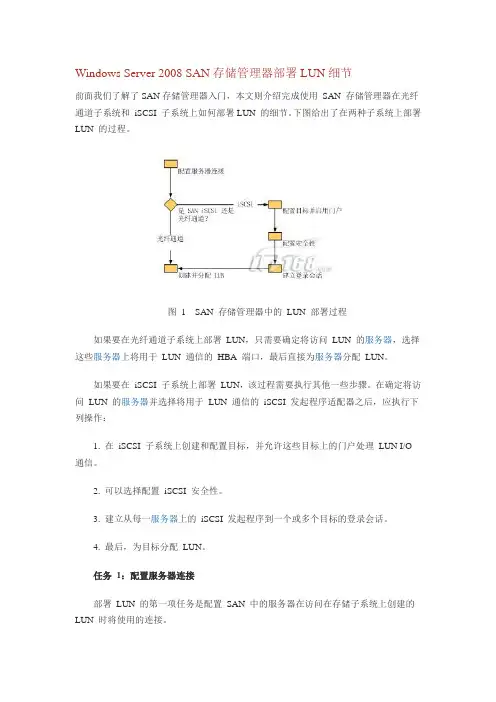

Windows Server 2008 SAN存储管理器部署LUN细节前面我们了解了SAN存储管理器入门，本文则介绍完成使用SAN 存储管理器在光纤通道子系统和iSCSI 子系统上如何部署LUN 的细节。

下图给出了在两种子系统上部署LUN 的过程。

图1 SAN 存储管理器中的LUN 部署过程如果要在光纤通道子系统上部署LUN，只需要确定将访问LUN 的服务器，选择这些服务器上将用于LUN 通信的HBA 端口，最后直接为服务器分配LUN。

如果要在iSCSI 子系统上部署LUN，该过程需要执行其他一些步骤。

在确定将访问LUN 的服务器并选择将用于LUN 通信的iSCSI 发起程序适配器之后，应执行下列操作：1. 在iSCSI 子系统上创建和配置目标，并允许这些目标上的门户处理LUN I/O 通信。

2. 可以选择配置iSCSI 安全性。

3. 建立从每一服务器上的iSCSI 发起程序到一个或多个目标的登录会话。

4. 最后，为目标分配LUN。

任务1：配置服务器连接部署LUN 的第一项任务是配置SAN 中的服务器在访问在存储子系统上创建的LUN 时将使用的连接。

SAN 存储管理器自动发现服务器上的光纤通道端口和iSCSI 发起程序适配器。

仅需要确定将访问LUN 的服务器，然后选择服务器上将为LUN 访问启用哪些端口和/或发起程序适配器。

注：光纤通道端口也可以通过键入端口的全球通用名称(WWN) 手动添加。

配置服务器连接1.在"LUN 管理"中，单击"管理服务器连接"。

2.添加服务器：- 在"管理服务器连接"对话框中，单击"添加"。

- 在"添加服务器"对话框中，键入名称或浏览到要添加的服务器，并可以选择键入其描述。

- 单击"确定"。

服务器现在会在"管理服务器连接"对话框中列出。

图2 安装iSCSI Target软件安装完成后，从“管理工具”中运行“Microsoft iSCSI Software Target”程序，进入iSCSI存储管理程序。

使用iSCSI磁盘的流程如下：在iSCSI存储服务器上，创建“目标”在iSCSI存储服务器上创建“虚拟磁盘”，并与“目标”建立连接在iSCSI客户端，连接iSCSI存储服务器分配的“目标”，并连接到虚拟磁盘在iSCSI服务器上，为虚拟磁盘进行扩容、快照等维护工作在iSCSI客户端，刷新iSCSI磁盘，看到容量的更改。

2.1 3 在Windows 7等操作系统中使用WSS2008提供的虚拟磁盘在本例中，将为IP地址为192.168.1.11的Windows 7计算机，在WSS2008存储服务器上，分配一个12GB左右的磁盘，并在工作站连接并使用该磁盘后，将该磁盘扩容到20GB左右，并在服务器上创建快照并恢复。

3.1 创建iSCSI目标在iSCSI服务器上，创建iSCSI目标的步骤如下：（1）在“Microsoft iSCSI Software Target”控制台中，用鼠标右键单击“iSCSI目标”，在弹出的快捷菜单中选择“创建iSCSI目标”，如图3所示。

图3 创建iSCSI目标（2）在“iSCSI目标标识”页中，在“iSCSI 目标名称”文本框中，键入要创建的iSCSI目标名称，在本例中为ws001；并在“描述”文本框中，键入相关的说明信息，如图4所示。

图4 设置目标名称（3）在“iSCSI发起程序标识符”页中，单击“高级”按钮，在弹出的“高级标识符”对话框中，单击“添加”按钮，在弹出的“添加/编辑标识符”对话框中，在“标识符类型”下拉列表中选择“IP地址”，并键入工作站的IP地址，本例为192.168.1.11,然后单击“确定”按钮，如图5所示。

图5 添加标识符（4）返回到“iSCSI发起程序标识符”页后，单击“下一步”按钮；在“正在完成创建iSCSI 目标向导”页中，单击“完成”按钮。

Windows 2008 ISCSI 冗余路径测试一背景（1）使用Windows 2008 R2自带的MPIO，简称ISCSI客户端,配置两块网卡，192.168.0.44, 192.168.1.45。

（2）使用Starwind ISCSI服务器（Windows 2003），简称ISCSI服务器，配置两块网卡,192.168.0.62,192.168.1.66。

二步骤1 首先使用ISCSI客户端连接ISCSI服务器。

使用地址192.168.0.62：32602 在ISCSI客户端的添加功能中，选择添加“MPIO（Multipath IO）”3 在ISCSI客户端的管理工具的MPIO中，选择“Discover Multi-Paths”，然后选择“Add support for ISCSI Devices”，然后选择“Add”.这样在“MPIO Devices”中，出现了“MSFT2005iSCSIBUSType_0x9i”新的项目。

4 在ISCSI客户端的管理工具中，选择iSCSI客户端（iSCSI Initiator），在“Discovery”的“Discover Portal”中，添加另外一个地址“192.168.1.66：3260”5 在ISCSI客户端的“Targets”中，首先断开现有的连接，然后选择重新连接。

6 在ISCSI客户端的“Targets”中，在弹出的对话框中，选择“Enable mutli-path”，并选择“Advanced Settings”。

首先在Local Adapter处选择“Micorsoft iSCSI Initiator”, 然后在发起者处选择“192.168.0.44”，在目标IP处选择“192.168.0.62：3260”。

然后选择激活“Enable CHAP Logon”，再输入ISCSI服务器上设置好的名字和密码。

选择连接，发现已经连接OK7 在ISCSI客户端的“Targets”中，选择新建的连接，然后选择属性，在“Sessions中”选择添加“Session”。

基于iSCSI的Windows Server 2008群集测试Checksome参照戴有炜的书测试了一下Windows Server 2008 MSCS群集，不过因为starwind(iSCSI服务器端软件)版本是较新的版本，配置过程并不一样，另外，由于机器限制，拓朴也不太一样，我规划的拓朴如下：环境如下：.虚拟机：Vmware workstation 6.5，Node1、Node2、Node3均为虚拟机，Node1和Node2为MSCS 群集的2个节点，网卡三块,分别连接公共网络(网卡改名为pub,192.168.0.0/24,桥接模式，以便于宿主机通信)、心跳网络（网卡改名为pri,192.168.1.0/24，host only模式)、iSCSI网络（网卡改名为iscsi,192.168.2.0/24，host only模式），网卡均去掉ipv6配置项。

.iSCSI：宿主机和Node3只有一块网卡，Node3为iSCSI服务器节点，安装starwind软件以虚拟共享磁盘，Node1、Node2通过OS自带的“iSCSI发起程序”连接Node3的共享磁盘，starwind软件在一块Vmware磁盘上虚拟了2个共享盘，1块为群集仲裁盘（10GB），1块为文件服务器资源盘（20GB）.AD域：三个节点(Node1、Node2、Node3)OS均为Windows Server 2008 Enterprise版本，Node1、Node2在群集域中，Node3是独立服务器，Node1和Node2均安装有DC、DNS和MSCS服务.群集：群集公共IP为192.168.0.222/24，群集域名为，采用文件服务器资源应用测试群集切换首先配置好各节点网卡IP地址，关闭所有的防火墙，并测试各节点的连通性，然后按下列步骤安装：1、在Node1、Node2上安装域、DNS服务器（步骤略）2、starwind软件的下载与初始化安装，按照下列步骤首先到下列网站下载这个free版本的软件，需要填写一些资料才能下载到license文件注册完稍后，你注册时所填写的邮箱就会收到如下信件，从starwind.exe那个链接把软件下载下来，并下载licensekey.swk注册文件，待会注册时要用到安装starwind软件，添加主机节点输入连接到iSCSI服务器的默认帐号root，默认口令为starwind再次选择Targets上面NODE3(127.0.0.1:3261)，然后选中Configuration标签，再选择Registration，并点击右上角的Install找到刚才从邮箱下载的licensekey.swk文件，导入后注册完毕，不过free版本只有非常有限的功能，只提供虚拟机磁盘类型的支持，不能挂接实际的物理磁盘，且有总容量2TB大小的限制3、建立群集将用到的仲裁盘(WitnessDisk)及文件服务器资源盘(FileDisk)注意，首先最好关闭Node3，并追加一块Vmware虚拟磁盘（使该节点拥有2块Vmware磁盘），将其挂接到操作系统，并分配相应的盘符E:，WitnessDisk和FileDisk将在这块新增的磁盘上切分出来（也是虚拟出来的磁盘，一块虚拟磁盘对应一个镜像文件.img形式），然后运行starwind，执行下列操作：右击Targets，选择Add Target开始填加iSCSI磁盘WitnessDisk(仲裁盘）由于受到free版本的限制，不能使用物理磁盘（Physical选项）需要手动填写WitnessDisk.img文件名，并设置镜像文件的大小为10240MB（10GB）必须选中“Allow multiple concurrent...”，这样群集才能连接到这块盘再按上述步骤填加磁盘FileDisk，最后的截图是这样的，群集用到的2块磁盘就准备好了。

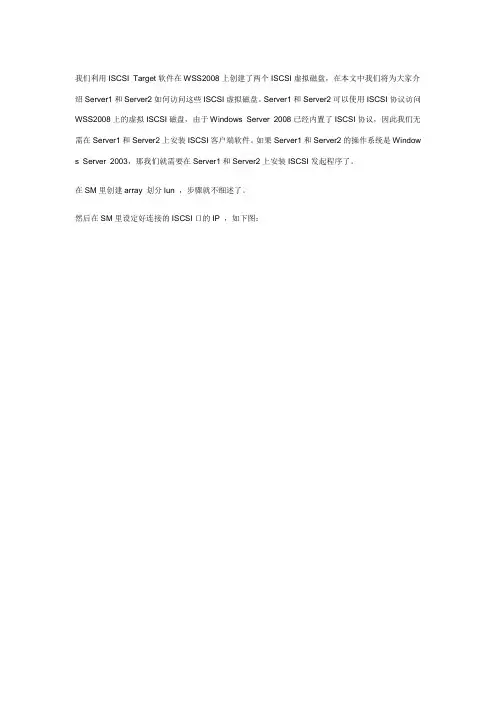

我们利用ISCSI Target软件在WSS2008上创建了两个ISCSI虚拟磁盘，在本文中我们将为大家介绍Server1和Server2如何访问这些ISCSI虚拟磁盘。

Server1和Server2可以使用ISCSI协议访问WSS2008上的虚拟ISCSI磁盘，由于Windows Server 2008已经内置了ISCSI协议，因此我们无需在Server1和Server2上安装ISCSI客户端软件。

如果Server1和Server2的操作系统是Window s Server 2003，那我们就需要在Server1和Server2上安装ISCSI发起程序了。

在SM里创建array 划分lun ，步骤就不细述了。

然后在SM里设定好连接的ISCSI口的IP ，如下图：我们以Server1为例为大家演示如何在Windows Server 2008 R2上访问ISCSI磁盘，我们在Server1的“控制面板(Control Panel)―管理工具(Administrative Tools)―Administrative Tools中执行"ISCSI Initiator"。

如下图所示，系统提示我们ISCSI服务尚未运行，是否需要启动IS CSI服务并将服务设置为自动启动，我们选择"Yes"。

如下图所示，在ISCSI Initiator的Target标签中，我们输入wss2008，这个名称只是用于描述ISCSI目标，大家可以随便设置。

如下图所示，在ISCSI Initiator的"Discovery"标签中，点击"Discover Portal"。

然后在"Discover Target Portal"中输入WSS2008的IP地址192.168.1.104(此IP根据SM里ISCSI端口的设置输入)，端口使用默认的3260即可。

用WS 2008内置工具建立iSCSI多路径传输利用Windows内建工具，建立可靠、弹性、高效率的iSCSI多路径传输微软在Windows Server 2008中直接内建了iSCSI Initiator软体，可方便使用者存取iSCSI储存区域网路（SAN），省下另外下载iSCSI Initiator的麻烦。

不过在一些进阶功能上，Windows Server 2008内建iSCSI Initiator的设定方式，与早先版本Windows 不同。

特别是在MPIO多重路径I/O（Multi-Path Input/Output）的设定上，有着较大的差异。

MPIO可允许1个iSCSI Initiator透过多个Session登入同1个iSCSI Target设备，以便利用多张网路卡或iSCSI HBA启用负载平衡与故障失效切换机制，构成更可靠、效率更高的资料传输路径。

微软MPIO功能可在Windows 2000 Server、Server 2003与Server 2008上运作。

当用户为Windows 2000 Server与Server 2003安装微软i Initiator 版时，可选择一并安装微软MPIO功能所需的核心元件、、与与装置特定模组（Device Specific Module，DSM）。

（在Windows XP与2000 Professinal下安装微软iSCSI Initiator时，无法选择安装MPIO支援选项，所以只能在Server版Windows上使用）只要iSCSI目标设备支援MPIO，则使用者在Initiator端在登入iSCSI目标装置时勾选启用多重路径、进入进阶选项设定两端点IP位址，然后在Initiator目标页面点选Details，进入对话框后再点选MPIO页面选择负载平衡模式，就完成了MPIO设定。

但在Server 2008上，设定程序便有所不同。

Server 2008的iSCSI MPIO设定Server 2008的iSCSI Initiator虽然内建在系统中，但MPIO功能并非是预设开启，相关元件也没有预先安装到系统上，因此使用者必须先安装MPIO核心档案与DSM，接下来才能在Initiator中启用MPIO功能。

启动Windows2008 iSCSI发起程序：
点击配置==>更改==>在上图3处输入中科兴联分配的客户端名称；确定==>确定
点击“发现”选项卡==>“发现门户”
输入中科兴联指定的IP地址192.168.10.1，默认端口不要修改；用户本机IP地址设置请联系我们工程师为你分配。

点击“高级”==>
选择适配器==> 本机IP地址==> 确定==> 确定
点击“目标”选项卡，此时会看到如上图中蓝色部分显示“不活动”，点击图中“连接”会弹出下图对话框：
勾选对话框中“将此连接添加到收藏目标列表”==> 点击“高级”
下拉列表选择==> 适配器==> 本机IP==> 目标IP==> 确定==> 确定
此时“已发现的目标”中会显示“已连接”，点击确定设置完成。

接下来进入计算机管理==>磁盘管理，可以看见映射到本机的磁盘。

然后可以与本地磁盘一样进行初始化、分区、格式化操作。

该加载磁盘初始化后最好设置成基本磁盘，因活动磁盘的性能不如基本磁盘好。

P2000 G3实验-2008系统下ISCSI连接实验实验目的：了解Windows Server 2008下ISCSI连接实验设备：DL385 G7 + P2000 G3实验步骤：iSCSI连接在不同情况下的冗余性实验CHAP身份验证实验网络配置首先参考HP官方手册连接服务器和存储。

本次试验，服务器1号网卡连接存储Iscsi A1，2号网卡连接Iscsi B1，3号网卡连接Iscsi A2，4号网卡连接Iscsi B2然后确认主机网卡驱动正常分别对各个网卡进行IP地址设置，注意：每个网卡IP地址的网段不能相同。

这里设置1号网卡IP地址为：192.168.1.1。

2号网卡地址为：192.168.2.1。

3号网卡地址为：192.168.3.1。

4号网卡IP地址为：192.168.4.1。

同一网段，设置如图设置后，使用Ping命令测试网络连通性，确认主机网卡和磁盘阵列上iSCSI端口通信正常在SMU中划分虚拟磁盘和卷，然后对卷做映射iSCSI Initator配置Windows Server 2008自带iSCSI Initator，首选确认iSCSI Initator服务器为开启状态然后点击开始---程序---管理员工具---iSCSI Initator，打开iSCSI Initator界面后，首先需要在Discovery处，点击Add Portal，然后输入目标IP地址，点击OK。

在这里先测试一条链路，输入iSCSI A1地址，然后点击OK。

在Targets菜单下，选中被发现的iSCSI Target，点击Log on，然后再点击OK即可登录。

成功登陆后，可发现当前状态为已连接。

可以点击Details查看Target信息如果之前在登陆时选中Automatically restore选项Target连接在Target选项下点击Detail后，可进入Target Properties选项，点击后可以看到当前有一个Session，可以点击Connections按钮查看此Session的连接情况查看后可确认当前链路为1号网卡与iSCSI A1之间的链路回到之前菜单，点击Devices看查看到当前已经显示出P2000 G3 Disk Device点击Properties，可以查看当前的Portal Groups，所有的iSCSI端口IP地址都在其中进入设备管理器，也可以发现P2000 G3设备进入磁盘管理中，可以发现有一块未初始化的磁盘，初始化和分区后就可以使用了iSCSI连接方式冗余性首先到SMU中划分两个卷，LV1映射给ISCSI A1，B1端口，LUN为1LV2映射给ISCSI A2，B2端口，LUN为2。

用Openfiler打造iSCSI SAN系统当企业用户准备尝试虚拟化解决方案时，往往会发现现有的存储系统性能无法满足需要。

而基于硬件的iSCSI SAN成本较高、使用限制较多。

有没有适合企业用户采用的低成本解决方案呢？基于软件的iSCSI服务器是不错的选择。

微软的Windows Storage Server 2008与开源的Openfiler，可以将普通的服务器配置成iSCSI服务器，为其他应用服务器提供高性能的网络存储功能。

Tips：存储设备存储设备就像一个外挂的“移动硬盘”，可以为服务器、工作站提供额外的存储空间。

这些外接的存储空间在目标计算机上以“本地硬盘”的模式工作。

最初的存储设备只能通过光纤、SCSI数据线或者其他的专用线缆、专业接口卡连接到服务器，供服务器(或工作站)使用。

由于是专用线缆连接，所以存储设备的接口有限，一般只能同时为两台服务器提供存储。

而现在的存储设备更多的是“网络”存储，可以通过IP网络为多台服务器提供额外的存储空间。

专业存储设备是为网站、数据库、操作系统等需要高可用性群集、负载均衡与容错的网络环境中的必需设备，IBM、惠普、思科、华为等厂商都有专业的网络存储设备，但这些存储设备造价较高，一般的企业很能承受。

现在，随着企业用户对网络的依赖越来越高，构建永不间断网站、数据库系统的需求也越来越多，扣除网站与数据库系统的费用，专业存储设备可能会占用较大的硬件投资，并且随着数据量的增加，用户花费在增大存储容量方面的使用费用也会越来越高。

在以前，存储设备只能采购专业公司生产的专用设备。

现在随着技术的发展，IT人员也可以在普通服务器的基础上，通过安装专业存储软件(或网络存储操作系统)，将普通的服务器配置成存储服务器使用。

目前常用的专业存储软件有Windows Storage Server 2008与Openfiler。

其中Windows Storage Server 2008是微软公司的产品，不单独对外销售，只提供给OEM用户使用；Openfiler则是免费软件，任何用户都可以从其网站下载并免费使用。

在windows storage server 2008上创建iscsi磁盘前言:iscsi磁盘作为群集所需要的一种资源,应用比较广泛,但是iscsi提供者目前一般是由硬件厂商提供的专用存储设备提供,但是目前的设备一般动辄上万,不是很经济现实,因此目前各种各样的软件iscsi层出不穷,有开源的openfiler以及微软的storage等,windows storage server 从2003开始就支持iscsi磁盘,前提是下载iscsi software下载安装后,就有了这么个选项能在storage server上创建iscsi磁盘,最近CC做了不少群集的实验,比如2008的群集,vmware ha的群集,经常使用到了群集,CC使用了windows storgae server和openfiler,决定分享CC的经验给大家,他们各有各的好处,微软的胜在创建简单,人性化,但是众所周知,微软的产品是基于图形化界面的,有的朋友会觉得它不够稳定,不过没关系,linux的也有开源的openfile可选,.openfile上配置是基于英文,且配置繁琐.各取所需吧.至于安装iscsi我就不提供了,一路下一步即可,安装完成后在系统的管理工具里面就有了iscsi software target,呵呵,还有个要注意的:那就是在安装这个东西之前不要去运行iscsi 发起程序,否则安装iscsisoftware target会安装不上打开后出现如图的界面,可以创建目标,也可以为我们的目标设置快照任务,每天定时对iscsi 磁盘进行快照以便恢复在iscsi目标上单击右键-我们选择创建iscsi目标打开创建iscsi目标向导选择目标的名称标示符也就是i需要提供给谁访问这个iscsi磁盘我们选择高级,然后单击添加选择类型为IP地址比较简单,如果谁要访问,就把它的IP加入,这样保证了非法利用的可能性比如192.168.0.2之类的单击下一步ok,创建目标完成,我们下面去创建虚拟磁盘来在目标下右键创建一个虚拟磁盘选择虚拟磁盘文件要保存的位置选择大小,这里要注意,如果创建100G的磁盘,会在硬盘立刻产生一个100G的vhd文件,所以需要注意酌情考虑你的磁盘大小来设置这里写不写都没所谓了完成Ok了,看,现在OK了,只是没有启用chap认证,我们要启用chap认证为它加个密码,另外esx主机添加iscsi磁盘的时候,我试了很多次,一定要启用chap认证才能添加到esx主机在目标上单击属性选择身份验证单击启用chap然后输入一个用户名和密码,最后确定即可这样我们就可以在iscsi发起程序里面添加此存储和将它添加到esx主机了.。

在windows机器上配置和使用iSCSI协议的网络存储第1章下载和安装Initiator1.1 下载地址安装环境为windows2003 sp2下载并安装Microsoft iSCSI initiator ，地址为：/download/A/E/9/AE91DEA1-66D9-417C-ADE4-92D824 B871AF/Initiator-2.08-build3825-x86fre.exe1.2 软件安装运行软件，安装过程不用单独设置第2章Initiator的配置安装完成后，现在开始配置：2.1 运行Microsoft iSCSI Initiator 在桌面上会有Initiator的图标，点击进入操作界面2.2 登录界面Change..可以按照规范格式要求修改Initiator Node NameSecret 如果服务器端没有开启CHAP，这里不需要修改。

2.3 discovery 界面配置图中已经添加了添加过程为：2.3.1 在服务器上查找服务地址和端口（默认3260）2.3.2 客户端上添加目标服务器地址在客户端上点击add ，在窗口中填写Ip地址为服务器地址，端口为3260 默认地址。

2.3.3 高级设置里面设置部署方式点击Advanced…选择Microsoft iSCSI Initiator目标地址为本机ip地址2.3.4 其他其他不选，CHAP选项，如果服务器没有设置CHAP就不要填写。

2.4 Targets 配置界面配置完成discovery后，在这个界面上可以看到targets中有一个iSCSI服务器的服务id。

状态status 为Inactive 完成log no后如下图：点击log no…选择选中“Automaticaly restore this connection when system boots”以后永久保留target操作。

Advanced不用操作。

点击ok 开始系统连接如果已经连接会提示：5 persistent targets 界面配置Targets log no 后，在这里会有出现已经选择的target 连接，显示的为网络存储的服务名称。

第九章管理磁盘存储一、简单卷的创建和扩展1、添加磁盘，在虚拟机上选择“VM”菜单中的“Settings”，打开“Virtual Machine Settings”页面。

2、单击“Add”，在“Add Hardware Wizard”中选择“HardDisk”，单击“Next”按钮3、在“Seleck a Disk”页面，选择“Create a new virtual disk”，单击“Next”按钮。

4、在“Selsct Disk Type”页面中，选择“SCSI”,然后单击“Next”按钮。

5、在“Specify Disk Capacity”页面中，设置磁盘空间大小为“1GB”，然后单击“Next”按钮。

6、在“Specify Disk File”页面中，设置对应的文件名，然后单击“Fiish”按钮。

7、重复以上步骤在添加一块硬盘。

8、在“磁盘管理”工具中点击操作选择“重新扫描磁盘”。

9、右击“磁盘8”，选择“初始化磁盘”；同样步骤初始化“磁盘”34567…10、右击“磁盘3”，选择“转换到动态磁盘”，11、在“转换为动态磁盘”窗口中选择“磁盘3，磁盘4567”，按操作提示完成。

12、在“磁盘管理”工具中右击磁盘3的未分配空间，选择“新建简单卷13、在“欢迎使用新建简单卷向导”页面中单击“下一步”，14、在“制定卷大小”页面中设置“简单卷大小”为“500MB”，单击“下一步”按钮。

15、在“分配驱动器号和路径”页面中指定驱动器号为“F”，单击“下一步”按钮。

16、在“格式化分区”页面中设置“文件系统”、“分配单元大小”和“卷标”等参数，单击“下一步”按钮，按提示完成。

扩展简单卷1、在“磁盘管理”工具中，右击磁盘3上的简单卷“F”，选择“扩展卷”。

2、在“欢迎使用扩展卷向导”页面中，单击“下一步”按钮。

3、在“选择磁盘”页面中，选择磁盘3上所剩余的空间，单击“下一步”按钮。

4、在“完成扩展卷向导”页面中，确认设置信息无误后单击“完成”按钮。

windows server 2008R2企业版+sql server 2008标准版（SP1）故障转移群集(二)-存储配置篇-华为S2200将本机电脑与阵列的第四网口用网线连接，在ie浏览器中登陆阵列的IP地址192.168.128.101首先要加载OceanStor ISM，选择Later选择【是】然后选择“我接受风险并希望运行此应用程序”并运行。

运行后，加载OceanStor ISM进入到OceanStor ISM存储管理界面系统会自动发现设备的IP地址，并登陆，用户的登录名为admin，密码为Admin@storage登陆后，会进入任务管理界面，点击【关闭】。

此时在界面中，我们会看到连接阵列的基本信息。

现在可以从左边的菜单栏中了解阵列的各项配置并开始配置阵列。

首先进入“配置助手”。

选择“初始化配置”进入向导界面，我们可以设置阵列的设备信息。

各项信息根据实际情况设定。

此时我们用户名设置为：GZGDD_STORAGE，地理位置设置为：广州，密码未做修改，选择【下一步】。

设备时间管理根据实际情况设定，选择【下一步】。

ISCSI主机端口设定暂不做设置，选择【下一步】。

最后【完成】。

现在开始设置RAID组创建RAID组，首先设置RAID组名称：RAID001，硬盘类型选择NL SAS/SATA，RAID组级别选择RAID5。

手动选择硬盘，并选中前五个硬盘，最后一个为热备盘，然后【确定】。

选中“我已阅读上述信息”选择【确定】。

根据提示选择【继续】。

选择【确定】。

根据提示选择【继续】。

进入热备管理(最后一个盘是热备盘)，此时我们会看到一个空闲盘。

选中空闲盘，点击按钮，把空闲盘移入热备盘中。

在热备盘中选中刚移入的盘，点击【确认】。

执行结果中状态显示成功，表示热备盘创建完成。

RAID组创建完成后，会显示如下信息。

下载开始创建LUN。

在存储资源中选择LUN选择【创建】，出现创建LUN的对话框，名称选择刚创建的RAID001。

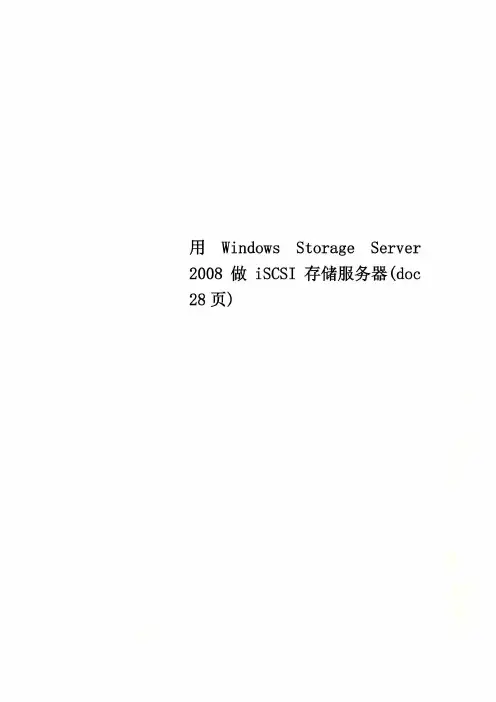

用Windows Storage Server 2008做iSCSI存储服务器Windows Storage Server 2008（以下简称WSS2008）是Windows Server 2008系列中的存储服务器版本，是企业级的文件服务器平台，支持多Administrator文件存储相关的优化特性、副本管理，以及iSCSI功能。

简单来说，就是可以在普通的服务器上，安装上WSS2008,可以作为iSCSI存储服务器来说。

而在以前，存储服务器的硬件、软件成本都非常的昂贵，有了WSS2008,构建低成本、易于管理的存储服务器成为可能。

本节将介绍WSS2008做iSCSI服务器及其在网络中的应用。

小知识： iSCSI（Internet Small Computer System Interface, Internet 小型计算机系统接口）,由IBM公司研究开发，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行SCSI协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。

2.1 1 版本选择Windows Storage Server有32位和64位两个版本，其中64位有基本版（basic）、标准版（standard）、企业版(enterprise)和工作组版（workgroup）版，32位只有基本版。

要使用WSS2008做iSCSI服务器，需要安装64位的企业版或工作组版。

WSS2008对服务器的要求也比较简单，只要能安装64位Windows Server 2008的计算机，都可以。

用WSS2008做存储服务器，主要对硬盘的速度、容量，以及对网卡的速度要求比较高。

一般情况下，具有64位的CPU（不需要虚拟化支持）、2GB内存、千兆网卡及千兆网络、40GB硬盘空间，就可以安装并运行WSS2008,但要做存储服务器，还需要更大的硬盘空间，为网络上的其他设备（或计算机）分配，这可以根据企业的需求配置硬盘，也可以在以后随时增加配置。
