Q390GJD建筑结构用钢板

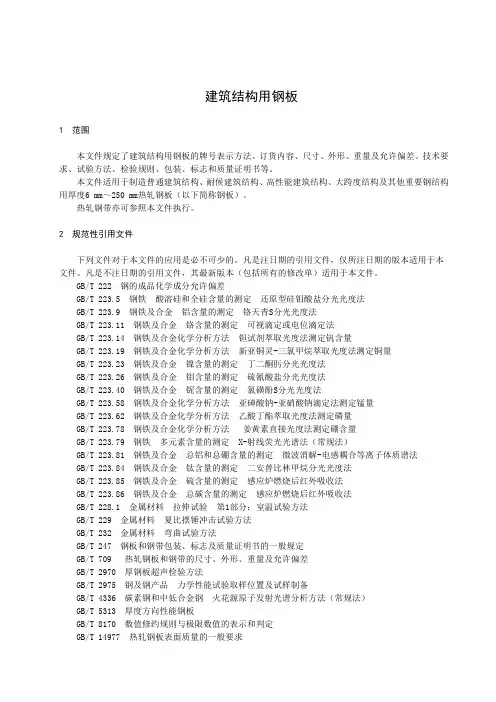

建筑结构用钢板1范围本文件规定了建筑结构用钢板的牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。

本文件适用于制造普通建筑结构、耐候建筑结构、高性能建筑结构、大跨度结构及其他重要钢结构用厚度6mm～250mm热轧钢板（以下简称钢板）。

热轧钢带亦可参照本文件执行。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量GB/T223.23钢铁及合金镍含量的测定丁二酮肟分光光度法GB/T223.26钢铁及合金钼含量的测定硫氰酸盐分光光度法GB/T223.40钢铁及合金铌含量的测定氯磺酚S分光光度法GB/T223.58钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量GB/T223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.78钢铁及合金化学分析方法姜黄素直接光度法测定硼含量GB/T223.79钢铁多元素含量的测定X-射线荧光光谱法（常规法）GB/T223.81钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法GB/T223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法GB/T223.85钢铁及合金硫含量的测定感应炉燃烧后红外吸收法GB/T223.86钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T232金属材料弯曲试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970厚钢板超声检验方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T5313厚度方向性能钢板GB/T8170数值修约规则与极限数值的表示和判定GB/T14977热轧钢板表面质量的一般要求GB/T17505钢及钢产品交货一般技术要求GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素的测定电感耦合等离子体发射光谱法3术语和定义GB/T1591、GB/T4171界定的术语和定义适用于本文件。

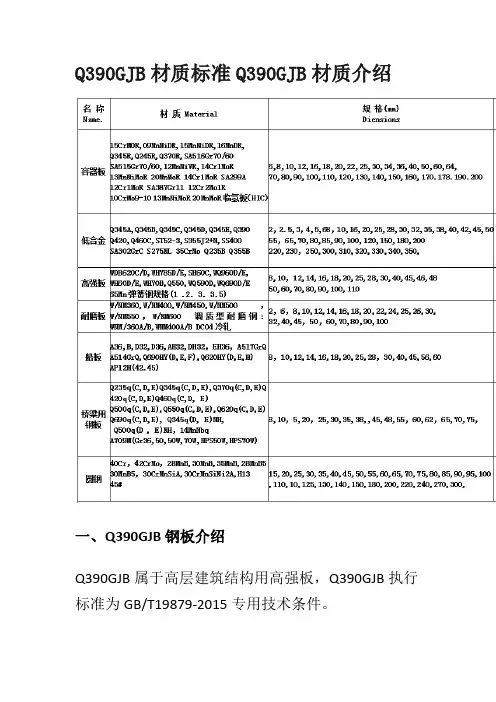

Q390GJB材质标准Q390GJB材质介绍一、Q390GJB钢板介绍Q390GJB属于高层建筑结构用高强板，Q390GJB执行标准为GB/T19879-2015专用技术条件。

GB=国标T=推荐19879-2015=生产标准及生产标准执行年份二、Q390GJB钢板性能介绍Q390GJB不仅有非常高的强度还具备一定的任性、耐磨性、抗冲击性、抗疲劳性、抗腐蚀性、易加工成型和耐热性能，常用于建筑业使用例如；高层建筑、标志性建筑、写字楼建筑、厂房建筑、钢结构工程等。

Q390GJB因为自身有着非常优质的性能，在使用过程中也展现出非常高的强度韧性和易加工性能。

第一Q390GJB自身性能也满足众多建筑业的选材要求第二Q390GJB在使用过程中展现出的高强度高韧性和耐热性能也一致得到建筑业的好评和称赞，后来逐渐成为建筑业常用的钢板牌号之一。

三、Q390GJB钢板牌号介绍Q=表示钢板是有屈服点，也是中文汉字屈Q的拼音首字母缩写，表示钢板为屈服钢板标称390=表示钢板的强度点值单位Mpa，也就是390Mpa 说明钢板可承受的压力点值为390Mpa之内，如果承载压力超过390Mpa钢板就会变形损坏。

GJ=表示此钢板专用于高处建设，也是中午汉字高健的拼音首字母GJ缩写。

B=表示钢板级别Q390GJ共有三个级别分别为Q390GJC=0度冲击测试Q390GJD=-20度低温冲击测试Q390GJE=-40度低温冲击测试四、Q390GJB成分性能介绍合金元素硅Si≤0.2合金元素锰Mn≤0.55合金元素磷P≤1.6合金元素硫S≤0.025合金元素镍Ni≤0.015合金元素铬Cr≤0.7合金元素铜Cu≤0.3合金元素铌Nb≤0.3合金元素钒V0.015~0.06合金元素钛Ti0.02~0.2合金元素铝AlSA0.010~0.03 ≥0.015五、Q390GJB交货状态介绍Q390GJB 40mm以下默认控制交货Q390GJB 40mm以下默认正火交货根据客户需求不同也可做正火+回火或者正火+淬火，厚度探伤可做NB1探、NB2探、NB3探探伤用途介绍超声波探伤主要用于部件表层以下内部探伤，一般用于要求较高的机加工部件探伤，对缺陷的判别要求较高，需经培训的专门人员。

钢结构工程中使用钢材的基础知识一、钢结构钢材种类及其性能现行国家标准《钢结构设计标准》GB 50017对钢结构用钢材品种，特别是承重结构钢材的钢种和标准要求如下：1.碳素结构钢碳素结构钢采用现行国家标准《碳素结构钢》GB/T 700中的Q235A、Q235B、Q235C、Q235D等牌号。

2.低合金高强度结构钢低合金高强度结构钢采用现行国家标准《低合金高强度结构钢》GB/T 1591中的各牌号钢材。

3.建筑结构用钢板建筑结构用钢板采用现行国家标准《建筑结构用钢板》GB/T 19879中的Q235GJ、Q345GJ、Q390GJ、Q420GJ、Q460GJ牌号。

4.工程用铸造碳钢件非焊接结构用铸钢件采用现行国家标准《一般工程用铸造碳钢件》GB/T 11352中的ZG200-400、ZG230-450、ZG270-500、ZG310-570、ZG340-640牌号。

焊接结构用铸钢件采用现行国家标准《焊接结构用碳素钢铸件》GB/T 7659中的ZG200-400H、ZG230-450H、ZG270-480H、ZG300-500H、ZG340-550H牌号。

5.厚度方向性能钢板厚度方向性能钢板采用现行国家标准《厚度方向性能钢板》GB/T 5313中的Z15、Z25、Z35牌号。

6.焊接结构用耐候钢焊接结构耐候钢采用现行国家标准《焊接结构用耐候钢》GB/T 4172中的各牌号。

二、结构钢材交货状态不同的钢材交货状态对钢材组织和性能的波动有不同的影响，特别是对钢材的可焊性指标碳当量（CEV）和焊接裂纹敏感性指数（Pcm）影响较大。

钢结构钢材的交货状态主要有热轧、控轧、正火、回火、热机械轧制（TMCP）状态等几种，其作用和应用范围见表1-1。

表1-1结构钢材供货状态三、钢材供货及采购事项常用的几种结构钢材供货及采购事项见表1-2。

表1-2常用的几种结构钢材供货及采购事项。

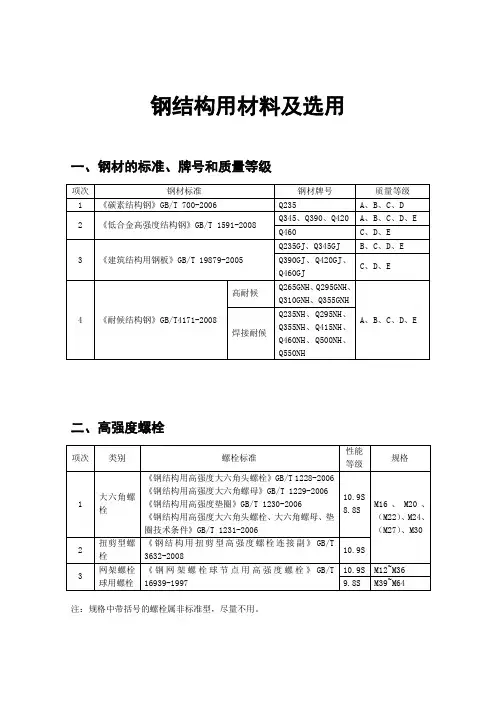

钢结构用材料及选用一、钢材的标准、牌号和质量等级二、高强度螺栓注：规格中带括号的螺栓属非标准型，尽量不用。

三、普通螺栓注：各类螺栓的材料、化学成分、机械和物理性能、质量标准等均应符合《紧固件机械性能螺栓、螺钉和螺柱》GB/T 3098.1的规定。

四、圆柱头焊钉（栓钉）（1）穿透平焊的钢板厚度应≤1.6mm。

（2）D13、D16也可采用B1磁环进行穿透平焊。

五、钢结构焊接材料注：焊条电弧焊采用标准GB/T5117、GB/T5118；实心焊丝气体保护焊采用标准GB/T 8110；药芯焊丝气体保护焊采用标准GB/T10045、GB/T17493；埋弧焊采用标准GB/T5293、GB/T12470。

六、不同使用条件下钢材选用注：（1）选用Q420钢时，其质量等级可参照Q390钢选用。

（2）除表中保证项目外，所有钢材的屈服强度上下限（R eH)、抗拉强度（R w)、断后伸长率（A）三项力学性能和磷（P）、硫（S）二项化学成分也属于保证项目；对焊接结构尚应将碳（C）作为保证项目。

（3）工作环境温度：对露天和非采暖房屋，采用国家标准《采暖通风和空气调节设计规范》GB 50019中所列的最低日平均温度；对采暖房屋内的结构可提高10℃后采用。

（4）凡由变形、疲劳和稳定性控制的结构宜优先采用Q235钢。

（5）同一种牌号的不同质量等级之间单价相差较大，且质量等级越高产量越少，供货越难，故不要随意提高质量等级。

（6）GB/T 19879-2005标准的GJ型钢板属于高性能钢板，具有较好延性、塑性和焊接性能外，还具有厚度效应小（防层状撕裂能力强）的特点，故应在重要工程中优先采用。

（7）焊接连接部位的钢板或沿板厚承受拉力的钢板，当板厚不小于40mm时应采用GB/T19879-2005标准的防层状撕裂的GJ型钢板。

七、焊缝质量等级选用注：（1）一级焊缝内部缺陷探伤比例为100%，并不允许存在外观质量标准所列的各类缺陷；二级焊缝内部缺陷探伤比例为20%，并应符合二级外观质量标准；三级焊缝，不作内部缺陷探伤，但应符合三级外观质量标准。

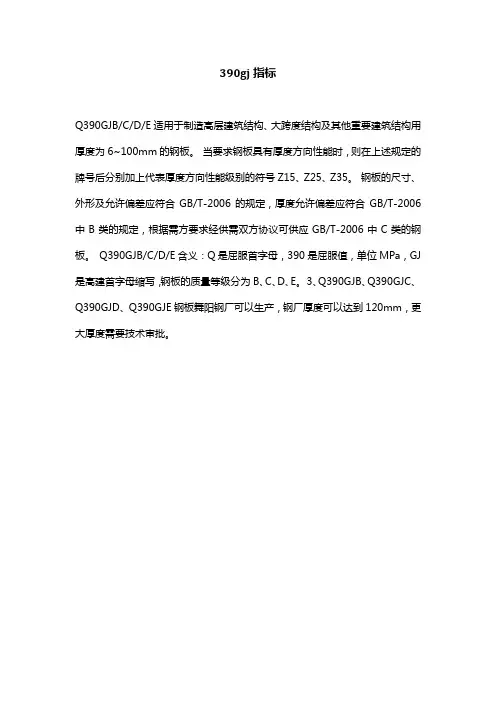

390gj指标
Q390GJB/C/D/E适用于制造高层建筑结构、大跨度结构及其他重要建筑结构用厚度为6~100mm的钢板。

当要求钢板具有厚度方向性能时，则在上述规定的牌号后分别加上代表厚度方向性能级别的符号Z15、Z25、Z35。

钢板的尺寸、外形及允许偏差应符合GB/T-2006的规定，厚度允许偏差应符合GB/T-2006中B类的规定，根据需方要求经供需双方协议可供应GB/T-2006中C类的钢板。

Q390GJB/C/D/E含义：Q是屈服首字母，390是屈服值，单位MPa，GJ 是高建首字母缩写，钢板的质量等级分为B、C、D、E。

3、Q390GJB、Q390GJC、Q390GJD、Q390GJE钢板舞阳钢厂可以生产，钢厂厚度可以达到120mm，更大厚度需要技术审批。

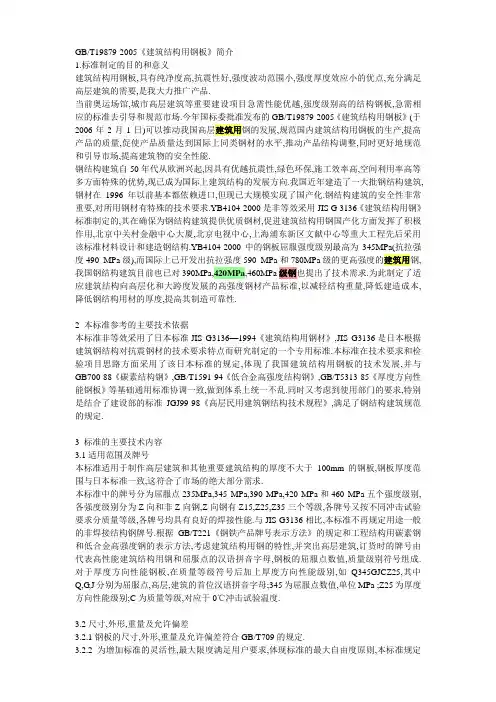

GB/T19879-2005《建筑结构用钢板》简介1.标准制定的目的和意义建筑结构用钢板,具有纯净度高,抗震性好,强度波动范围小,强度厚度效应小的优点,充分满足高层建筑的需要,是我大力推广产品.当前奥运场馆,城市高层建筑等重要建设项目急需性能优越,强度级别高的结构钢板,急需相应的标准去引导和规范市场.今年国标委批准发布的GB/T19879-2005《建筑结构用钢板》(于2006年2月1日)可以推动我国高层建筑用钢的发展,规范国内建筑结构用钢板的生产,提高产品的质量,促使产品质量达到国际上同类钢材的水平,推动产品结构调整,同时更好地规范和引导市场,提高建筑物的安全性能.钢结构建筑自50年代从欧洲兴起,因具有优越抗震性,绿色环保,施工效率高,空间利用率高等多方面特殊的优势,现已成为国际上建筑结构的发展方向.我国近年建造了一大批钢结构建筑,钢材在1996年以前基本都依赖进口,但现已大规模实现了国产化.钢结构建筑的安全性非常重要,对所用钢材有特殊的技术要求.YB4104-2000是非等效采用JIS G 3136《建筑结构用钢》标准制定的,其在确保为钢结构建筑提供优质钢材,促进建筑结构用钢国产化方面发挥了积极作用,北京中关村金融中心大厦,北京电视中心,上海浦东新区文献中心等重大工程先后采用该标准材料设计和建造钢结构.YB4104-2000中的钢板屈服强度级别最高为345MPa(抗拉强度490 MPa级),而国际上已开发出抗拉强度590 MPa和780MPa级的更高强度的建筑用钢,我国钢结构建筑目前也已对390MPa,420MPa,460MPa级钢也提出了技术需求.为此制定了适应建筑结构向高层化和大跨度发展的高强度钢材产品标准,以减轻结构重量,降低建造成本,降低钢结构用材的厚度,提高其制造可靠性.2 本标准参考的主要技术依据本标准非等效采用了日本标准JIS G3136—1994《建筑结构用钢材》,JIS G3136是日本根据建筑钢结构对抗震钢材的技术要求特点而研究制定的一个专用标准.本标准在技术要求和检验项目思路方面采用了该日本标准的规定,体现了我国建筑结构用钢板的技术发展,并与GB700-88《碳素结构钢》,GB/T1591-94《低合金高强度结构钢》,GB/T5313-85《厚度方向性能钢板》等基础通用标准协调一致,做到体系上统一不乱.同时又考虑到使用部门的要求,特别是结合了建设部的标准JGJ99-98《高层民用建筑钢结构技术规程》,满足了钢结构建筑规范的规定.3 标准的主要技术内容3.1适用范围及牌号本标准适用于制作高层建筑和其他重要建筑结构的厚度不大于100mm的钢板,钢板厚度范围与日本标准一致,这符合了市场的绝大部分需求.本标准中的牌号分为屈服点235MPa,345 MPa,390 MPa,420 MPa和460 MPa五个强度级别,各强度级别分为Z向和非Z向钢,Z向钢有Z15,Z25,Z35三个等级,各牌号又按不同冲击试验要求分质量等级,各牌号均具有良好的焊接性能.与JIS G3136相比,本标准不再规定用途一般的非焊接结构钢牌号.根据GB/T221《钢铁产品牌号表示方法》的规定和工程结构用碳素钢和低合金高强度钢的表示方法,考虑建筑结构用钢的特性,并突出高层建筑,订货时的牌号由代表高性能建筑结构用钢和屈服点的汉语拼音字母,钢板的屈服点数值,质量级别符号组成.对于厚度方向性能钢板,在质量等级符号后加上厚度方向性能级别,如Q345GJCZ25,其中Q,G,J分别为屈服点,高层,建筑的首位汉语拼音字母;345为屈服点数值,单位MPa ;Z25为厚度方向性能级别;C为质量等级,对应于0℃冲击试验温度.3.2尺寸,外形,重量及允许偏差经供需双方协议,可供应其他尺寸,外形偏差的钢板.3.3交货状态根据钢板力学性能要求和生产实际,本标准对钢板规定了热轧,正火或正火轧制,正火+回火,淬火+回火,温度—形变控制轧制等交货状态,具体状态由供需双方商定.温度—形变控制轧制交货状态的提出,一是为体现和促进技术进步,二是与国际接轨.按照国外标准的定义,温度—形变控制轧制是钢板温度和厚度的降低都受到严格控制的一种方法,终轧是在规定的温度下完成的,这个规定温度接近于或低于铁素体完全生成的温度,其显微组织和力学性能不能由热处理获得.该状态简称为TMCP或TM,在日本标准JIS G3136中也规定有该交货状态.3.4化学成分3.4.1为提高钢板的综合性能,保证建筑结构的需要,本标准对钢的纯净性提出了严格的要求,大大降低了有害元素P,S元素的含量.对于Z向钢板,P不大于0.020%,S含量符合GB/T5313的规定;对于非Z向钢板,P不大于0.025%,S不大于0.015%,其P含量又比日本标准JIS G3136有所加严.成分设计上采取提锰降碳的技术措施并提倡对钢进行铌,钒,钛微合金化处理,铌,钒的含量按照GB/T1591的规定,钛的含量根据晶粒度和强度需要,规定为0.01%--0.10%.其中对于屈服点235MPa级别的钢板,碳含量与日本标准JIS G3136相比有所下降,日本标准最大为0.22%,本标准统一定为不大于0.20%;同时其锰含量根据实际实际情况和船体钢规范,规定为不大于1.20%,而日本标准为不大于1.40%.3.4.2建筑结构用钢板要求的良好的焊接性能,为此本标准参照JIS G3136,对钢板的焊接碳当量和焊接裂纹敏感性指数提出了要求,计算公式采用国际焊接学会公式.其中屈服点345MPa 级钢板热轧和正火状态下的焊接碳当量要求比日本标准有所加严,345MPa以上的其它更高强度级别钢的碳当量和焊接裂纹敏感性指数按不同交货状态做出了规定,能够充分保证钢板的焊接性能.3.5力学性能3.5.1为适应建筑结构向高层化和大跨度发展,适应建筑结构对345MPa级以上更高强度钢材的需求,从而达到减轻结构重量,降低建造成本,减少钢结构用材的厚度,提高结构可靠性的目的,开发更高强度钢板,将更高强度钢板补充进标准是非常必要的.目前国际上已开发出抗拉强度590 MPa和780MPa级的更高强度的建筑用钢,具体见表1.本标准结合市场需求,并考虑到钢结构对更高强度级别钢的需求,比JIS G3136和YB4104增加了390 MPa,420 MPa和460 MPa等三个强度级别,这三个级别的抗拉强度和延伸率按照GB/T1591的规定.表1 国外590 MPa和780MPa级高强度建筑用钢力学性能参数强度级别厚度mm屈服强度MPa抗拉强度MPa伸长率%屈强比纵向AKV,80≥440≥590≥20≤0.85≥47780 MPa25--100≥620780--930≥16≤0.85≥473.5.2建筑结构要求良好的抗震性,为此钢板在力学性能上要具有较低的屈强比.低的屈强比可使材料具有良好的冷变形能力,345 MPa钢材的强屈比不应小于 1.20(对应屈强比不大于0.83).此项要求在JIS G3136中也有规定,不过其是以屈强比的形式表示的.国外460MPa级的抗震建筑钢,屈强比也规定为不大于0.85.本标准按照日本标准和术语习惯,规定345 MPa级别的屈强比不大于0.80,390 MPa,420 MPa和460 MPa这三个更高强度级别的屈强比不大于0.85. 本标准中牌号具有强度厚度效应小(仅20 MPa)的特点,较JIS G 3136,GB/T1591的厚度效应降低明显,较好满足了钢结构行业对材料等强度的期望.相比较GB/T1591,厚度效应率降低14.5%,这可明显提高材料利用率,便于钢结构的结构设计,提高钢结构的整体效益.本标准与JIS G 3136,GB/T1591具体对比见表2和表3.3.5.3低屈强比钢板屈服点波动范围不能太大,若钢板的屈服点偏差较大,当建筑物受到地震时,就会发生塑性铰转移,不能按设计目标控制损坏程度而倒塌,为此本标准规定了屈服点的上下限.工程结构用钢一般都规定抗拉强度范围,但规定屈服点范围的很少,这也正是建筑结构用钢板性能要求上的一个突出特点.日本标准JIS G3136屈服点波动范围规定为120MPa,本标准从严要求,将波动范围缩小到110MPa.3.5.4钢结构在梁柱联接和箱形柱角部焊缝等处,由于局部构造,形成高约束,焊接时容易引起沿板厚方向的层状撕裂.JGJ99-98规定此类钢板的厚度方向性能不能小于Z15级别,日本标准JIS G3136规定此类钢板不得小于Z25级别.本标准依照GB/T5313规定了三种厚度方向性能级别(Z15,Z25,Z35)的钢板牌号,以便于适应不同的结构要求,便于用户选择使用和合同的简化签订.3.5.5为保证建筑结构的安全,建筑结构用钢板必须要具备一定的冲击韧性,日本标准JIS G3136规定冲击试验温度为0℃.本标准参照GB700,GB/T1591规定Q235GJ,Q345GJ分B,C,D,E四个级别,分别对应常温,0℃,-20℃,-40℃冲击试验温度;Q390GJ,Q420GJ,Q460GJ分C,D,E三个级别,分别对应0℃,-20℃,-40℃冲击试验温度.本标准规定各规定温度下纵向夏比V型冲击功均不得小于34J,这比日本标准中的不小于27J的规定有所提高.3.5.6根据JGJ99-98要求,本标准规定建筑结构用钢板必须要保证弯曲试验合格.考虑到生产工艺的进步和产品质量保证能力的提高,本标准又规定若供方能保证弯曲试验合格,则可不做弯曲试验.如果用户要求做弯曲试验,可在合同中注明.是否进行弯曲试验可根据合同要求或供方生产能力来确定.3.6表面质量本标准中表面质量的规定等同于GB/T16270-1996(源于GB/T3274),具有操作性较强的特点.表2 本标准与GB1591,JIS G 3136代表牌号性能对比标准牌号质量等级屈服强度Re,N/mm2抗拉强度Rm,N/mm2伸长率A,%≥冲击功(纵向) AKV,J180°弯曲试验d=弯心直径a=试样厚度屈强比钢板厚度,mm6-16>16-35>35-50>50100温度℃不小于钢板厚度,mm≤16>16本标准Q345GJB≥345345—455335—445325610 22常温342a3a≤0.80 CD-20E-40 GB/T 1591Q345 C≥345≥325≥295≥275 470—630 22342a3a无要求D-20E-40 27 JISG 3136 SN490 B 3256-16-40mm,325--445>40-100mm,295—415490—610日本试样17,21,2327无要求无要求≤0.80C表3 345MPa级屈服强度厚度效应对应100mm厚度时的屈服强度厚度效应值YB4104Q345GJGB/T1591Q345JIS G 3136\JIS G 3106SN490 SM49020MPa70 MPa30 MPa厚度效应率5.8%20.3%9.2%3.7超声波探伤本标准参照日本标准和GB/T5313,规定对Z向钢板必须进行探伤,探伤标准采用GB/T2970-91《中厚钢板超声波检验方法》,合格级别中合同中注明.对于非Z向钢板,本标准规定根据用户3.8特殊技术要求为增加标准的灵活性,体现标准的最大自由度原则,本标准专设了特殊技术要求条款,规定经供需双方协议,可对钢板提出有别于基本要求的其它特殊要求,以满足用户的特殊需要,如可提出耐火性能,要求600℃时屈服强度不小于常温下的2/3等.4 应用建筑结构用钢板标准对材料在屈强比,屈服强度波动范围,强度厚度效应,冲击韧性,焊接性,厚度方向性能等方面规定了较严格要求,满足了钢结构的安全性要求,适应了我国钢结构构建筑用钢板国产化的需求,已得到广泛认可和应用.舞钢自1996年开始大规模开发高层建筑结构用钢板,建筑结构用钢板的开发生产量已累计达12万吨,屈服强度级别达到460MPa.舞钢生产的优质建筑结构用钢板在高层和大跨度钢结构领域获得广泛应用,舞钢以品种规格全,产品质量水平高获得了钢结构行业的高度称赞,舞钢高层建筑结构用钢板主要应用情况见表4.表4 舞钢高层建筑结构用钢板主要应用工程。

单元1思考与练习1.简述钢结构的特点及应用。

答：特点：综合力学性能好、重量轻、便于拆装、生产周期短、易于实现高度现代化工业生产、可回收利用。

应用：主要应用于国家重点工程和大型厂房，建筑。

2.钢结构加工制作有哪些特点？答：（1）专业化（2）规模化（3）工业化（4）多样化3.钢结构加工制作主要有哪些过程？其主要工艺包括哪几种方法？答：过程：施工详图设计，原材料采购，零件与部件的加工、组装、焊接、预拼装、表面处理、涂装、包装、运输等。

主要工艺方法：样杆，样板的制作、号料、划线、切割、边缘加工和端部加工、制孔。

单元2思考与练习1.碳素结构钢按含碳量不同可分哪几类？目前国内建筑钢结构中主要使用的碳素钢有哪些？答：碳素结构钢按含碳量可分为低碳钢，中碳钢，高碳钢。

目前国内建筑钢结构中主要使用的碳素钢是低碳钢。

2.说明Q390GJE钢材牌号中各部分的含义。

答：Q表示碳素结构钢，390是钢的屈服点数值是390MP,GJ表示其为高性能建筑结构用板，E表示质量等级是E 。

3.厚度方向性能钢板分几级？各有什么技术要求？答：厚度方向性能钢板分3级。

技术要求：（1）钢的硫含量(熔炼分析)应符合Z 向性能级别 Z15 Z25 Z35 含硫量，%分别不大于 0.01、 0.007、 0.005 （2）钢板厚度方向性能级别及其断面收缩率的平均值和单个值应符合断面收缩率φz,%级别三个试样平均值分别不小于15/25/35 单个度样值分别不小于 10、15 、254.焊条根据熔敷金属的力学性能划分，包括哪几种类型？答：E43和E50两个类型5.分别说明ER55-B2-MnV和F48A3-H10Mn2-H5的含义。

答：前者ER表示焊丝，55表示熔敷金属抗拉强度的最小值为550Mpa，B2表示金属化学成分分类代号，MnV表示熔敷金属中含有锰元素和钒元素。

后者F表示焊剂，48表示熔敷金属抗拉强度，A表示试件为焊态，3表示熔敷金属冲击功不小于27J时的试验温度为-40℃，H10Mn2表示焊丝牌号，H5表示熔敷金属中扩散氢含量不大于5mg/100g.6.Q345B材料采用手工电弧焊、埋弧焊和二氧化碳气体保护焊时，分别选用什么焊材？答：分别选用E50、F48、ER50焊材。

Q390D低合金钢板，Q390DZ15钢板切割，Q390NDZ25钢板规格尺寸Q390D钢板是低合金高强度钢板，执行GB/T1591标准。

相同级别有Q390D、Q390D、Q390D、Q390E.Q390D、Q390DZ15、Q390DZ25、Q390DZ35、Q390C、Q390CZ15、Q390CZ25、Q390CZ35、Q390D、Q390DZ15、Q390DZ25、Q390DZ35、Q390E、Q390EZ15、Q390EZ25、Q390EZ35。

Q390D低合金钢板库存：#舞阳孙凡#Q390钢板级别：Q390D，Q390D，Q390D，Q390E。

这是等级的区分，所代表的，主要是冲击的温度有所不同。

Q355系列材质分为四个级别分别为（B=20℃冲击、C=0℃冲击、D=-20℃低温冲击、E=-40℃低温冲击）Q390D化学成分：-碳(C)含量：≤0.20%-硅(Si)含量：≤0.50%-锰(Mn)含量：1.00-1.60%-磷(P)含量：≤0.030%-硫(S)含量：≤0.025%-铌(Nb)含量：0.015-0.050%Q390D机械性能指标：-屈服强度：≥390 MPa-抗拉强度：470-630 MPa-伸长率：≥18%-冲击韧性：≥34 J/cm2Q390D高强钢板是一种优质的建筑结构钢板，具有强度高、韧性好、抗磨性强等特点，广泛应用于各个领域。

Q390DZ25钢板规格尺寸:20*2500*1200030*2500*1200040*2500*1200050*2500*1200060*2500*1200070*2500*12000Q390D钢板切割，Q390D钢板数控切割，Q390D钢板等离子切割，Q390D钢板激光切割管线用钢高层建筑用结构钢水电用钢核电用钢风电用钢。

建筑结构用钢板的屈强比
建筑结构用钢板的屈强比是指钢材的屈服点与抗拉强度的比值。

这个比值的大小对于结构零件的可靠性有重要影响。

具体来说，屈强比越大，结构零件的可靠性就越高。

建筑结构用钢板的屈强比因材料类型不同而有所差异。

例如，一般碳素钢的屈强比为0.60~0.75，低合金结构钢的屈强比为0.65~0.75，合金结构钢的屈强比则为0.84~0.86。

对于高层建筑结构用钢板，如Q390GJD-Z35，其抗拉强度为490~630MPa，屈服强度为390~510MPa，因此其屈强比大约为0.83。

这些屈强比的要求和范围是根据相关标准和规范设定的，以确保建筑结构的安全性和稳定性。

在实际应用中，需要根据具体的工程要求和材料特性来选择合适的钢板和相应的屈强比。

一、结构钢的质量等级如何选择？1. 质量等级如何确定？结构钢不同强度等级都有A~D或者E的质量等级，质量等级实际上主要代表的是材料在不同温度下的冲击韧性要求。

根据材料的标准《碳素结构钢》（GB/T 700-2006）以及《低合金高强度结构钢》（GB/T 1591-2008）的规定，Q235、Q345、Q390、Q420、Q460不同质量等级的化学成分以及力学性能如下表。

可以看出，不同牌号的钢材通过调整C、S、P的含量，实现了不同温度下的冲击韧性性能，达到了不同的质量等级。

2. 哪些是需要验算疲劳的焊接结构？《钢标》第16.1.1条及条文说明规定，直接承受动力荷载重复作用的钢结构构件及其连接（例如工业厂房吊车梁、有悬挂吊车的屋盖结构、桥梁、海洋钻井平台、风力发电机结构、大型旋转游乐设施等），当其荷载产生的应力变化的循环次数n等于或大于5×10^4次时，应进行疲劳计算。

当钢结构承受的应力循环次数小于本条要求时，可不进行疲劳计算，且可按照不需要验算疲劳的要求选用钢材。

《钢标》第16.2.4条规定，重级工作制吊车梁和重级、中级工作制吊车桁架应进行疲劳计算。

同时在条文说明中说明，“轻级工作制吊车梁和吊车桁架以及大多数中级工作制吊车梁，根据多年来使用的情况和设计经验，可不进行疲劳计算”。

二、GJ钢在何时选用？我国的《建筑结构用钢板》（GB/T 19879-2015）参考日本的SN钢材标准制定，在原钢材牌号后加GJ表示，如Q345GJ，俗称“GJ钢”，是专为高层民用建筑钢结构生产的高性能钢板。

GJ钢对钢的纯净性提出了严格的要求，大大降低了有害元素P、S元素的含量。

从而实现了强度厚度效应小（随厚度钢材强度降低程度小）、屈服点有上下限（可实现抗震既定的塑性耗能区）、保证碳当量和Z向性能（Z15、Z25、Z35）等方面的优点。

我国目前并未像日本强制性要求抗震的建筑钢结构采用GJ钢。

目前主要是《高层民用建筑钢结构技术规程》在提要求：第4.1.2条：主要承重构件所用较厚的板材宜选用高性能建筑用GJ钢板；第4.1.4条，高层民用建筑中按抗震设计的框架梁、柱和抗侧力支撑等主要抗侧力构件，钢材屈服强度波动范围不应大于120N/mm2。

建筑结构用钢板标准
在材质方面，建筑结构用钢板标准要求钢板的材料必须符合国家标准或行业标准的相关要求，如Q235B、Q345B等常见材质。

同时，对于特殊用途的钢板，如耐候钢板、低合金高强度钢板等，还需满足特定的材质要求。

在尺寸方面，建筑结构用钢板标准要求钢板的长度、宽度和厚度必须符合相关标准规范，如《钢材产品尺寸、形状、重量和允许偏差》等标准。

此外，还有对于钢板表面平整度、边角度、弯曲度等的要求。

在加工工艺方面，建筑结构用钢板的加工过程需要满足相关的标准规范，如钢板切割、焊接、钻孔等工艺要求。

在表面质量方面，建筑结构用钢板标准要求钢板表面应无明显缺陷、氧化皮、锈蚀和变形等问题，并对钢板表面的处理方法有具体要求，如防锈处理、喷涂涂料等。

总之，建筑结构用钢板标准是保障建筑结构工程质量和安全的重要规范，需要严格执行和遵守。
