多功能心电监护仪

多功能心电监护仪多功能心电监护仪是一种先进的医疗设备，主要用于监测和记录患者的心电活动。

它具有多种功能，可以满足不同的临床需求，并提供更精确和全面的心电监测。

首先，多功能心电监护仪具有导联选择功能。

通过选择适当的导联，可以获得不同的心电波形信息，如三导心电和十二导心电。

这样，医务人员可以更加全面地评估患者的心脏功能，并及时发现异常信号。

其次，多功能心电监护仪还具有心率监测功能。

它可以准确地测量患者的心率，并实时显示在仪器的屏幕上。

同时，它还可以设置报警系统，当心率超出设定的范围时，会发出警报，提醒医务人员采取相应的措施。

此外，多功能心电监护仪还能够进行心律失常检测。

它能够自动分析和报警常见的心律失常，如室上性心律失常、室性心律失常等。

这对于监测患者的心脏状况，并及时采取干预非常重要，有助于提高患者的生存率和康复率。

还有一项重要功能是多功能心电监护仪可以记录和存储心电数据。

它可以将患者的心电波形、心率等数据进行保存，以便医务人员进行后续的分析和观察。

同时，它还可以通过USB或无线连接，将数据传输到电脑或其他设备上，便于远程查看和存储。

最后，多功能心电监护仪还具有便携、易操作的特点。

它的体积小巧，重量轻，方便携带。

操作简单，只需按照仪器上的指示进行即可。

这使得它可以广泛应用于急救抢救、门诊、病房等各个环节，为医务人员提供了方便和高效的工具。

总之，多功能心电监护仪是一种具备导联选择、心率监测、心律失常检测、数据记录和便携易操作等多种功能的高级医疗设备。

它不仅可以提供准确和全面的心电监测，还可以方便医务人员进行后续的分析和观察，为患者的诊断和治疗提供有力的支持。

多功能监护仪的使用实验报告

多功能监护仪的使用实验报告监护仪一般都是由包含各种传感器的物理模块和内置计算机系统构成。

各种生理信号由传感器转换成电信号，经前置放大处理后送入计算机进行结果显示、存储和管理。

多参数监护仪可以同时监护心电、呼吸、体温、血压、血氧等参数。

用户可按照自己的要求选购不同的插件模块来组成一个适合自己特殊要求的监护仪。

多参数监护仪呼吸监护多参数病人监护仪中的呼吸测量大多是采用胸阻抗法，人体在呼吸过程中的胸廓运动会造成人体体电阻的变化，变化量为0.1Ω～3Ω，称为呼吸阻抗。

监护仪一般是通过ECG导联的两个电极，用10～100kHz的载频正弦恒流向人体注入0.5～5mA的安全电流，从而在相同的电极上拾取呼吸阻抗变化的信号。

这种呼吸阻抗的变化图就描述了呼吸的动态波形，并可提取出呼吸率参数。

胸廓的运动，身体的非呼吸运动都会造成体电阻的变化，当这种变化频率与呼吸通道的放大器的频带相同时，监护仪也就很难判断出哪是正常的呼吸信号，哪是运动干扰信号。

因此，当病人出现严重而又持续的身体运动时，呼吸率的测量可能会不准。

有创血压(IBP)监护在一些重症手术时，对血压实时变化的监测具有很重要的临床价值，这时就需要采用有创血压监测技术来实现。

其原理是：先将导管通过穿刺，植入被测部位的血管内，导管的体外端口直接与压力传感器连接，在导管内注入生理盐水。

由于流体具有压力传递作用，血管内压力将通过导管内的液体被传递到外部的压力传感器上。

从而可获得血管内压力变化的动态波形，通过特定的计算方法，可获得收缩压、舒张压和平均压。

在进行有创血压测量时要注意：监测开始时，首先要对仪器进行校零处理;监测过程中，要随时保持压力传感器部份与心脏在同一水平上;为防止导管被血凝堵塞，要不断注入肝素盐水冲洗导管，由于运动可能会使导管移动位置或退出。

因此要牢牢固定导管，并注意检查，必要时进行调整。

体温监护监护仪中的体温测量一般都采用负温度系数的热敏电阻作为温度传感器。

心电监护仪应用

人工智能和机器学习
AI和机器学习技术在心电监护仪中的应用逐渐增多，如自动诊断、异常心律检测等，提高了诊断的准确性和效率。
多参数监测
心电监护仪不仅监测心电图，还融合了血压、血氧饱和度等多参数监测功能，提供更全面的患者信息。
政策法规影响因素
医疗器械监管政策
各国对医疗器械的监管政策不同，心电监护仪市场需符合相关法规要求，如FDA、CE等认证。
预防措施
为减少异常情况的发生，医护人员应定期检查设备性能、更换电极片、保持患者皮肤清洁干燥等。
安全使用注意事项
医护人员应遵守心电监护仪的安全使用规定，如避免在潮湿环境下使用、避免与其他电子设备相互干扰等。
05 心电监护仪维护保养与故障排除
日常维护保养方法
定期清洁
使用柔软的干布或棉纸擦拭心电监护仪的外壳和屏幕，保持清洁干燥。避免使用化学清洁剂或液体，以免损坏设备。
打开心电监护仪电源，进行开机自检，确保设备正常工作。
参数设置
根据患者的病情和医嘱，设置合适的心电监测参数，如心率、心
律、ST段等。
波形调整
调整波形的幅度和速度，以便清晰观察心电信号的变化。
异常情况处理及预防措施
1 2 3
异常情况处理
在使用心电监护仪过程中，如遇到电极脱落、信号干扰等异常情况，应及时处理并记录，确保监测数据的准确性。
中期
随着电子技术的发展，动态心电图监测成为可能，心电监护仪逐渐应用于临床。
现状
目前，心电监护仪已成为医院必备的医疗设备之一，广泛应用于心血管内科、急诊科、重症监护室等科室。同时，便携式心电监护仪的发展也为家庭护理和远程医疗提供了可能。
市场需求与前景展望

T5监护仪的使用及管理

T5多功能监护仪的使用与管理一、概述：（一）临床作用：1、病人的生命体征信息。

2、为临床治疗护理提供客观依据。

（二）适应症：凡是危急病人、手术病人原则上都是使用心电监护仪的适应症。

（三）参数：临床上最常用的有：心电、呼吸、无创血压、血氧饱和度、脉率，其实监护仪在特定模块的支持下还可以监测病人的体温、有创血压、心输出量等。

二、监护仪的结构：（一）正面：电源开关（POWER）、充电灯（CHARGE）、操作菜单栏（从左到右：鼠标功能键、主菜单键、无创血压键、记录键、波形冻结键、报警暂停键、静音键）；屏幕区可分为：信息区（病人信息、报警信息）、波形区（显示各种参数的波形）、参数区（显示各种参数的数值）、操作菜单区1、操作菜单区：最左边的“主菜单”键与操作菜单栏中的“主菜单”键功能一致，可以进行多项设置，重点介绍一下工作中常用的“报警设置”、“界面设置”及“回顾”。

（1）界面设置：“界面布局”：界面选择；界面设置：设置各个通道的参数及波形；大字体界面设置：设置所选通道的参数及波形。

“夜间模式”：选择次模式后亮度变暗，避免影响病人休息。

（2）报警设置：根据病人的测量值调整报警的高低限，一般上下波动20%。

（3）“回顾”菜单，可以随时查看病人前一时段的各项参数。

2、操作菜单区：右边的菜单区分2页，共10项设置，许多功能与“主菜单”键中重复，下面重点为大家介绍工作中常用的几个，第1页中的“音量设置”中的“报警音量”范围（2—10），以护士既能听到报警音又不影响病人休息为原则进行设置。

第2页中的“待机”键，按下此键进入待机状态，按任意键可退出。

（二）左侧面：ECG接口、NIBP接口、TEMP接口、SpO2接口（三）背面：排风口、网络接口、地线连接口、扬声器、电源接口。

三、监护仪的操作流程：接到医嘱→去病房评估病人（做好解释，取得配合；做好皮肤的清洁）→检查各导联线连接稳妥，仪器性能良好，确保仪器处于备用状态→携至床旁→接电源→洗手→连接各导联线并进行各种参数设置及报警设置→洗手→记录并登记。

心电监护仪操作及使用

报警功能：当监测到异常心电图时，可以发出报警声，提醒医护人员注意。
数据存储：可以存储患者的心电图数据，方便医生进行诊断和治疗。
远程监控：可以通过网络将患者的心电图数据传输到远程监控中心，方便医生进行远程诊断和治疗。
心电监护仪的分类
按照功能分类：单功能、多功能、便携式
按照使用环境分类：医院、家庭、户外
心电监护仪的操作
开机和关机操作
01 开机：按下电源键，等待设备启动
02 关机：按下电源键，选择关机选项，等待设备关闭
03 开机自检：设备启动后，进行自检，确保设备正常工作
04 关机后注意事项：关闭电源，拔掉电源线，妥善保管设备
连接和断开电极
01
连接电极：将电极片贴在患者皮肤上，确保电极片与皮肤紧密接触
03
调整显示模式：根据需要，调整心电监护仪的显示模式，如单屏显示、双屏显示等
04
调整声音和振动：根据需要，调整心电监护仪的声音和振动，如报警声音、振动提醒等
心电监护仪的使用
监测心电图
心电图监测的重要性：实时监测心脏活动，及时
发现异常情况
心电图监测的步骤：连接电极，设置参数，开始
02
断开电极：将电极片从患
者皮肤上取下，注意不要
损伤皮肤
03
电极片位置：根据患者情况选择合适的电极片位置，如胸部、手臂、腿部等
04
电极片清洁：使用酒精棉
片清洁电极片，保持电极
片清洁干燥
调整参数和设置
01
调整参数：根据患者情况，调整心电监护仪的参数，如心率、血压、呼吸频率等
02
设置报警阈值：根据患者情况，设置心电监护仪的报警阈值，如心率过高、血压过低等

多功能心电监护仪的使用技术

（3）呼吸（RR）：上限30次/分，下限8-10次/分。
（4）血氧饱和度（SPO2）：一般报警界限95-100%，特殊患者（含 COPD等）根据医嘱设定。
注意事项
1. 正确安放电极片。 2. 密切观察心电图波形，及时处理干扰和电极脱落。 3. 定期更换电极片安放位置，防止皮肤过敏和破溃。 4. 报警系统应始终保持打开状态，报警时应及时处理。 5. 血氧探头与测量血压肢体应分开，以免在测血压时阻断血流而测不出血氧。 6. 定时松解袖带，定时更换测量部位。 7. 下达相关护嘱。
补充视频注意事项 1.洗手时避免冷场 2.如果用酒精清洁皮肤，需要询问有无过敏史 3.评估双上肢时可以评估完右上肢顺便评估右手指，就是右上肢→右手指 →左上肢→左手指这样的顺序 4.清洁皮肤范围可以大一点，以便定时更换位置 5.整理好监护线，放置病人手下，以免患者手部活动时牵拉到 6.宣教可以补充一个大小便时可以让家属协助在床上大小便，不要下床及随意取下，不可在床边使用大功率电器以及手机以免干扰心电图波形
操作流程
9. 无创血压监测 10. SPO2监测 11. 打开报警系统，设置报警值 12. 调至主屏幕，记录监护参数 13.洗手记录，再次核对床号姓名 14. 宣教注意事项 15. 整理床单位 16. 遵医嘱撤除心电监护 17. 清洁皮肤，整理床单位
操作流程
18. 终末消毒： ①监护仪屏幕：95%酒精纱布擦拭 ②监护仪机身及导联线：500mg/L含氯消毒剂擦拭后清水擦拭或75%酒精擦拭 ③袖带：清水冲洗，500mg/L含氯消毒液浸泡30分钟后清水冲洗，患者：上限100次/分，下限60次/分。 ② 心率失常患者：报警值根据医嘱设置，一般窦速：100-150次/分（上限150次/分，下限60次/分）窦缓：45-100次/分（上限100次/分，下限45次/分）房颤：100-160次/分（上限160次/分，下限60次/分）传导阻滞、窦房结功能障碍者：（上限100次/分，下限35-50次/分）备注：对于上述心率失常患者，发作期间，可参照上述要求设置上下限，但必须加强监护，一旦转复，立即调节参数。考虑到变动的因素，特殊患者设定心率报警上限时不要比其基础心率高出20次/分。

心电监护仪器的使用

多参数监护仪在临床中应用
心电监护仪器的使用
1/46
序言
伴随医疗技术水平不停发展, 多功效心电监护仪已广泛应用于临床, 心电监护已成为医院手术、危重患者必需监护伎俩, 连续动态对患者心电、血氧、血压进行监测, 可早期发觉病情改变, 给予主动处理和抢救, 大大提升了临床抢救成功率。
心电监护仪器的使用
• 操作程序以下: • 连接心电监护仪电源。 • 将患者取平卧位或半卧位。 • 打开主开关。 • 用薄纱片擦拭患者胸部贴电极处皮肤。 • 贴电极片（已经有导电糊）连接心电导联线，屏幕上心电
示波出现。再设置报警参数。
• 将袖带绑在至肘窝2-3cm处。设置报警参数 • 将血氧饱和度传感器夹在患者中指处。
13/46
血氧饱和度观察
使用时应固定好探头, 尽可能使患者平静, 以免报警及不显示结果。探头为红外线或红射线, 所以照蓝光患儿应将探头覆盖, 防止直接照射, 损伤探头。严重低血压、休克等末梢循环灌注不育时, 可影响其结果准确性。当外界有强光照射到血氧探头上时, 可能会使光电接收器件工作偏离正常范围, 造成测量不准确, 所以血氧探头应尽可能防止强光照射。每1－2小时更换一次部位, 预防指（趾）端血循环障碍引发青紫、红肿现象发生。尽可能测量指端, 避开灰指甲和涂有颜色指甲, 病情不允许时测趾端。血压监测与探头不在一侧肢体为佳, 不然互有影响。
洁净。 • (3)病人侧卧或呼吸幅度过大
• 排除方法: • (1)将仪器连续开机二十四小时，本身排潮，还可保护电池 • (2)更换良好电极片，清洗接触电极片部位 • (3)让病人平卧
心电监护仪器的使用
17/46
SPO2无数值
• 故障现象: 在监护过程中，血氧无数值。 • 检验方法: • (1)换一个血氧探头，若也不行，可能是血

多功能监护仪的使

常见问题三：影响无创血压测量的因素
原因： 1、患者身体位置 2、袖带大小 3、肢体活动大 4、袖带漏气 5、患者病情变化大对策： 1、选择正确的模式 2、设定合适的报警界限 3、测量者的保温 4、避免强光 5、时间过长时更换测量手指 6、避免同侧手臂测血压
常见问题四：误报警
原因： 1、参数上、下界限调整不合适 2、外界干扰、肌肉震颤 3、安装起搏器者对策： 1、密切观察病情 2、根据患者病情适当调节高低限报警值
常用参数调整
心率：上、下限为正常值的正负20% spo2 ：上限100% 下限90% 血压：具体范围根据病人的情况调整，目的是要让自己清楚需要采取措施的极限
操作流程
1、核对病人，解释目的 2、安置舒适的体位，连接监护仪电源，打开主机开关 3、皮肤准备，连接电极的弹簧夹或掀纽 4、把电极安放在病人身上，紧贴皮肤 5、安好血氧探头，绑好血压袖带，监护开始 6、根据病人的情况，设定各报警险，打开报警系统 7、调制主屏，监测异常心电图并记录 8、停止监护：向病人解释，关闭监护仪，撤除导联线及电极、血压计袖带等；清洁皮肤，安置病人。 9、终末处理
多功能监护仪的使用
镇江市中西结合医院镇江市第二人民医院周政云
使用目的
1、监测病人的生命体征 2、为评估病情及治疗、护理提供依据
多功能监护仪的特点
1、监护参数不断的增多 2、功能不断加强 3、监护仪的体积和重量不断减小 4、应用范围逐步扩大
常用监护功能
1、心电监护功能 2、血氧饱和度项
1、定期更换电极片安放位置，防止皮肤过敏和破溃 2、报警系统应始终保持打开，出现报警应及时正确处理 3、安放监护电极时，必须留出一定范围的心前区，以不影响在除颤时放置电极板 4、对需要频繁测量血压的病人应定时松解袖带片刻，以减少因频繁充气对肢体血液循环造成的影响和不适感。必要时应更换测量部位。

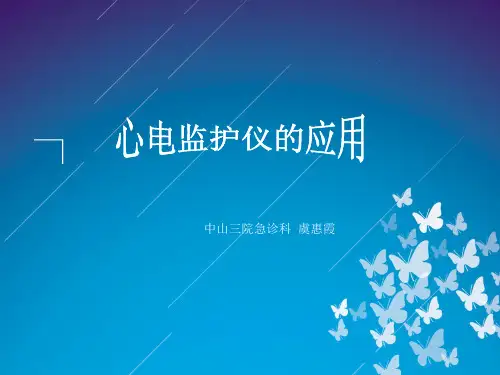

心电监护仪的应用

中山三院急诊科虞惠霞
学习内容
功能简介
种类
操作流程
常见问题及对策
保养与维护
VM6
常见护理临床应用
问题
问题
简介
心电监护仪1（962e年le国c外tr首ocardiogram monitor,ECM）是医疗单位用于长先期建连立冠续心地病对患者进行心电、心率、呼吸、血氧饱和度、血压监动护病态房监护及测量的医用计量器具。现已被广泛应用于急救、危重患者监护、麻醉等临床领域，对医护人员诊断、治疗、护理和抢救提供了可靠的依据，是临床上重要的监护系统。
三、心率的监测
• 对心率的监测由于监护系统对电压不稳定造成的干扰无很好的识别性，有时对心率的显示并非反映真实情况。
例如:患者呼吸平，而心率却大于100次
/min，
四、Ⅱ导联波形的识别
• 重点观察Ⅱ导联正常波形正常情况下，大多选择 Ⅱ导联进行监护，因此护理人员应掌握Ⅱ导联P 波、QRS波、T波的形态﹑方向﹑时间和振幅。
操作过程
1. 连接导线
✓ 开机，选择合适的病人模式
✓ 粘贴电极片，连接心电导联 ✓ 绑血压袖带，放置血氧探头
2. 设置参数
整理
询问病人感受妥善安置病人整理床单位合理放置导线
评价
➢ 病人有谢无不谢良反！应
➢ 操作轻巧，时间合理 ➢ 治疗性沟通有效 ➢ 监护仪工作正常，参数设置准确
停用心电监护流程
氧饱和度迅速变化，信号强度游走不定时的处理尽量使患者保持安静少动，远离手术装置。
血氧饱和度监测中常见问题的处理
氧饱和度显示传感器脱落时的处理
（1）若液体溅进传感器接头处，可用干布清洁，待干或吹干一段时间后即可恢复正常工作；（2）当出现血氧探头正常工作，而开机自检后探头内发出较暗红光或红光较亮且闪烁不定。此时须更换电缆线。

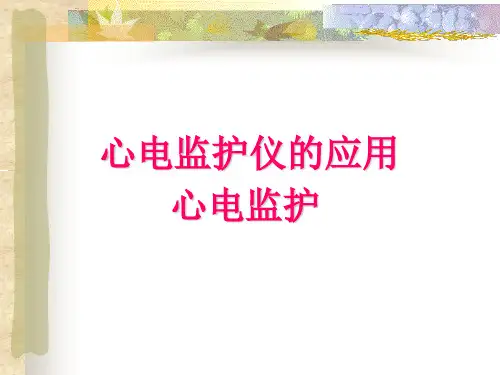

心电监护仪的应用及心电监护

心率和心律
正常心脏的冲动起源于窦房结、正常心脏的冲动起源于窦房结、按一定的频率和节奏发出冲动、和节奏发出冲动、并按一定的传导速度和顺序下到心房、房室交界区、房室束、浦氏纤维、下到心房、房室交界区、房室束、浦氏纤维、最后至心室肌而使之除极。最后至心室肌而使之除极。当冲动的起源和频率、当冲动的起源和频率、传递顺序及速度中任何一个环节发生异常，一个环节发生异常，均可称为心律失常）。心律失常可归纳为两大类（arrhythmia）。心律失常可归纳为两大类：）。心律失常可归纳为两大类：激动起源异常激动传导异常有时，自律性异常与传导异常并存引起心律失常，如并行心律。
（12）停用心电监护 12）
备齐用物（治疗盘、弯盘、纱布），携至病备齐用物（治疗盘、弯盘、纱布），携至病），人床旁；人床旁；向病人作好说明；向病人作好说明；关掉开关，撤去导联线及电极；关掉开关，撤去导联线及电极；擦净导电糊；擦净导电糊；填好登记卡：停机时间；填好登记卡：停机时间；整理病床单元，询问病人需要；整理病床单元，询问病人需要；清理用物。清理用物。
判别准则
1. 2.
3.
4. 5.
忽略较大波峰前后200ms内的所有波峰；对于检测到的波峰，对照原始波形是否有双峰，否则有可能是基线漂移；如果波峰出现在上一检测到的 QRS波的360ms内，检查峰值是否在检测到的QRS波峰值得一半以上，否则是T波；如果波峰大于阈值I1则判定为 QRS波，否则是噪声；如果在之前的R-R间期均值的 1.5倍时间内没有检测到大于阈值I1的QRS波，则将大于检测阈值I2、并且在上一个QRS 波360ms之后的波峰作为QRS 波。
心律失常（Full）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

NIBP设置
血压泵漏气检测
“病人类型”设置为“成人” 连接袖带与NIBP袖带连接口绑袖带于圆柱形物体上选择“漏气检测”按钮，约20秒后，系统自动放气，
检测完成如有漏气，NIBP参数区显示“泵漏气”
监护仪使用注意事项
关注数值，也关注波形保持报警打开状态心电波形出现异常及时报告医生，复查ECG 勿过分依赖监护仪，关注病人，不符时手工
SPO2设置
SpO2=HbO2/(Hb+HbO2)× 100%
SpO2：根据血红蛋白（Hb) 的光吸收特性设计而成。
①HbO2与Hb 对两个波长的光吸收特性不一样；HbO2吸收可见光，波长为660nm，而Hb吸收红外线，波长为 940nm。
②两个波长的光吸收作用都必须有脉搏波部分参与。
血压测量：袖带的位置与连接
某个操作。
电源开关
开机：监护仪接通交流电源后可以开启监护仪，指示灯亮。
关机：在开机状态下，长按该键IBP 2 ECG NIBP
TEMP 1 TEMP 2 IBP 2 CO SPO2
电池门
监护仪的结构（背面）
风扇通风口支架固定孔
网络接口监视器接口
进行清洁之前，先用一块无绒软布沾取清水将显示屏和监护仪表面擦拭干净。
使用软布吸附适量的清洁剂擦拭显示屏。使用软布吸附适量的清洁剂擦拭设备的表面。
清洁设备时：
必要时，使用干布擦去多余的清洁剂。
将设备放置在通风阴凉的环境下风干。
进行清洁时，需要用软布沾取清洁剂，请不要直接将清洁剂倒在设备上。不要让液体进入设备的外壳。清洁显示屏时一定要小心，注意不要划伤显示屏。清洁插座或参数接口时，请仔细清洁连接器的周围，不要让液体进入连接器。
ECG设置：ST段分析
ECG设置：心律失常分析
SPO2测量
测量部位：有良好脉搏搏动的血管床部位婴儿一般测量脚；成人一般测量手指清洁测量部位，不可涂带色的指甲油红外线光应在指甲上面定期检查更换测量部位，防压伤
SPO2影响因素
外周循环血红蛋白异常静脉内染料活动性伪差外光源
ECG设置：合理选择导联类型
三导联可监护：Ⅰ、Ⅱ、Ⅲ 五导联可监护： Ⅰ、Ⅱ、Ⅲ
AVR、AVL、AVF、V
ECG设置：获取理想波形（调整波形速度）
ECG设置：获取理想波形（调整监护导联、振幅、状态）
ECG设置：获取理想波形（排除干扰）
受干扰的ECG
50HZ干扰
50HZ以上干扰
可能原因
•电源地线不良 •电极片接触、传导不良 •病人紧张,不舒服、颤抖 •其他机器的干扰,如：电毯
三电极导联: 美国标准:白/黑/红欧洲标准:红/黄/绿连接部位：右上（RA）（白）：胸骨右缘锁骨中线第一肋间；左上（LA）（黑）：胸骨左缘锁骨中线第一肋间；左下（ LL）（红）：左锁骨中线剑突水平处。
心电监护导联连接
五电极导联：
右上（RA）：胸骨右缘锁骨中线第一肋间；左上（LA）：胸骨左缘锁骨中线第一肋间；右下（RL）：右锁骨中线剑突水平处；左下（ LL）：左锁骨中线剑突水平处。胸导联（V）：胸骨右缘第四肋间。
等电位端辅助输出
扬声器开孔
保险丝交流电源插座
监护仪的基本功能
监测：
HR（60-100次/分） SPO2（95-100%） RR（16-20次/分） IBP
(90-140/60-90mmHg) NBP
MBP:一个心动周期中动脉血压的平均值称为
平均动脉压。MBP=1/3收缩压+2/3舒张压
心电监护导联连接
床边多功能心电监护仪的临床应用
陈XX 陈XX XX中心医院社管中心
学习内容
1 心电监护仪的基本结构和功能 2 心电监护仪的导联连接 3 心电监护仪的设置 4 心电监护仪使用的注意事项
监护仪的用途
监护仪的用途除测量和监护生理参数外，还包括监视和处理用药及手术前后的状况。
监护仪的标准6参数为心电、呼吸、无创血压、血氧饱和度、脉搏、体温。
解决方法
•检查地线 •更换电极片,清理病人皮肤 •尽量使病人舒适 •滤波或手术模式
不稳的基线
基线飘浮
•电极片接触不良 •电极胶快干了 •病人缓慢,较小的移动 •受呼吸的干扰
•电极片脱落 •导线接触不良
•检查电缆线和电极片 •保持安静 •更换电极片位置
•更换电极片 •检查电缆线，必要时更换它以判断电缆线的好坏
mimdray监护仪（ipM）的结构（正面）
手柄报警指示灯
显示屏
控制面板
旋钮
报警指示灯
高级报警：红色、闪烁频率快。中级报警：黄色、闪烁频率慢。低级生理报警：黄色、常亮不闪烁。低级技术报警：不亮。
控制面版
控制面版
报警复位——当前正在发生的报警进行复位。报警暂停——暂停或恢复报警。波形冻结——冻结或解冻波形。记录——启动或停止记录。无创血压——启动或停止无创血压测量。主菜单——打开或关闭主菜单。旋钮——左右旋转，移动焦点。按下，执行
RESP设置：获取理想波形（电极的位置）
RA（右臂）白色 V（胸部）棕色 RL（右腿）绿色
LA（左臂）黑色 LL（左腿）红色
推荐的电极的位置
对角安放呼吸电极以便获得最佳呼吸波（胸式与腹式）
ECG设置：心率/脉率监测
ECG设置：报警设置
报警范围设置：监测数值正常可设置正常上下限；数值异常可以监测值为基础，上下波动20-30%
心电监护为模拟心电波，电极位置宽泛，注意：避开心前区，以免影响到电除颤；避开肌肉丰富的地方，以免受肌颤波影响；避开低垂水肿部位，以免组织液影响正常心电波形传导；
监护仪设置：病人信息
正确选择成人或小儿很重要！！
监护仪设置：工作界面
标准界面
趋势共存界面
大字体界面
心电监护导联连接
ECG设置
外出检查、人力不足时打开
测量心率是根据R波测算的，分不出P和R波时，
心率就显示为正常值的2倍
监护仪是你的记数器，更是你的火眼金睛！但是不能过分依赖，要结合病人！
可供选用的清洁剂有：
次氯酸钠（洗涤用漂白粉）双氧水（3％）乙醇（70％）异丙醇（70％）
清洁设备时：
关闭电源，并断开电源线及其他连接线，并取下电池。
动脉符号对准动脉血管
松紧程度以仅能够伸进一个指头为准
血压袖带连接注意事项
被测肢体手臂伸直稍外展，过松或不平整可能会导致测压偏高；与心脏处于同一水平。坐过紧可能会导致测压偏低位时平第四肋，卧位时平腋中线
勿选择偏瘫、肢体外伤、手术及静脉输液侧肢体
床上浴时断开袖带连接定时更换测量部位
