埋弧焊工艺：对接接头单面焊操作方法1、单面焊双面成形（1）焊剂垫法焊剂垫以一定压力衬托在焊件背面，帮助焊缝成形。
焊剂垫上单面焊双面成形埋弧焊焊接参数见下表。
焊剂垫上单面焊双面成形埋弧焊焊接参数由于焊接时要求焊剂始终与焊件紧贴，焊缝背面成形难以稳定，为防止焊缝悬空造成衬垫贴不紧而焊穿，一般用压力架、电磁平台等来压紧。
（2）铜垫法和焊剂—铜垫法焊接4mm以下薄板时，可不留装配间隙，直接在铜垫板上焊接，以达到单面焊双面成形。
在焊接较厚板材时，为了改善背面成形条件，常采用焊剂—铜垫法。
此时焊件不开坡口，预留合适的装配间隙，然后均匀地在接缝中撒上焊剂进行焊接，焊接时，焊件与铜垫板间须贴紧夹固。
焊剂铜垫板上单面对接焊焊接参数见下表。
焊剂铜垫板上单面对接焊焊接参数（3）电磁平台—焊剂垫法对接接头板厚在14mm以下，可以单面一次焊透。
超过14mm时应开坡口或留间隙。
间隙在5～6mm时可不开坡口一次焊透20mm。
应当指出，开坡口的目的并非完全是增大一次性焊透量，它还有控制熔合比和调节焊缝余高的明显作用。
电磁平台—焊剂垫上单面对接焊焊接参数见下表。
电磁平台—焊剂垫上单面对接焊焊接参数（4）龙门压力架—焊剂铜垫法在龙门压力架的横梁上有多个气缸，通入压缩空气后，气缸带动压紧装置将焊件压紧在焊剂铜垫上进行焊接。
焊接结束后，通过三通阀使气缸带动压紧装置，升起便可以移走焊件。
焊接背面的成形装置采用焊剂铜垫，铜垫上开有一个成形槽以保证背面成形。
铜衬垫成形槽的截面形状如下图所示。
▲铜衬垫成形槽的截面形状焊剂铜垫截面尺寸见下表。
焊剂铜垫截面尺寸（单位：mm）将焊接部位清理干净，借助焊接平台上的输送滚轮将焊件送入进行装配，留出一定的装配间隙并使间隙中心线对准成形槽的中心线，焊缝两端焊接引弧板和引出板，放下龙门架压紧焊件，顶紧铜垫，在焊接前将细粉焊剂均匀地填入铜垫的成形槽中，然后按照制订的焊接参数进行焊接。
龙门压力架—焊剂铜垫法焊接参数见下表。
模具刀口及成形模块的两种补焊方法5篇第1篇示例：模具制造过程中，模具的刀口和成形模块是两个重要部分，它们直接影响到模具的使用寿命和加工效果。
由于模具在长时间使用过程中会出现磨损和损坏，因此需要对模具的刀口和成形模块进行修复，其中补焊是一种常用的修复方法。
下面将介绍模具的刀口及成形模块的两种补焊方法。
一、模具刀口的补焊方法1. 火焰喷射补焊法这种方法是将合金焊料通过火焰加热熔化并喷射到模具刀口上，利用高温使焊料与刀口表面接触，形成牢固的连接。
这种方法的优点是操作简单，成本低廉，适用于一些简单的刀口修复工作。
但是由于喷射的焊料很难控制，容易引起焊接质量不稳定，影响修复效果。
2. 电弧熔覆补焊法电弧熔覆补焊法是通过电弧加热将焊料熔化，并在模具刀口上进行均匀铺覆，然后利用高温将焊料与刀口表面熔合，形成坚固的连接。
这种方法操作相对复杂，但由于可以精确控制焊接过程，因此可以确保焊接质量和效果。
这种方法还可以选择不同种类的焊料，以适应不同材质的模具刀口。
1. 焊条堆焊法成形模块在使用过程中通常会遇到表面磨损或者裂纹等问题，需要进行补焊修复。
焊条堆焊法是一种常用的修复方法，通过焊条的熔解沉积，将模块的磨损部分进行填补，恢复原有的形状和尺寸。
这种方法操作简单，适用范围广泛，可以针对不同形状和材质的成形模块进行修复，修复后的模块表面硬度和耐磨性较高。
2. 焊接修复法模具的刀口和成形模块的补焊修复是延长模具使用寿命和提高加工效果的重要手段。
选择合适的补焊方法并确保操作规范和质量是保证修复效果的关键。
希望通过上述介绍可以帮助模具制造行业的相关从业者更好地进行模具的维护和修复工作。
第2篇示例：模具刀口及成形模块是模具制作过程中至关重要的零部件，它们直接影响着模具的精度和使用寿命。
由于长期使用或不当操作，模具刀口及成形模块可能会出现磨损或损坏的情况，这时就需要进行补焊处理来修复和加固。
补焊是一种常用的修复技朧，用于修补受损的部件并恢复其原有功能。
pe管焊接方法PE管焊接是指将两根PE管材通过一定的方法进行连接，形成一条连续的管路。
PE管焊接方法大致可以分为热熔焊接、电热熔焊接和机械焊接等几种。
下面详细介绍PE管焊接方法。
一、热熔焊接1. 原理：热熔焊接是指利用PE管材本身的热塑性，在加热的条件下进行熔融，再通过外力将其压合制成一个整体的行为。
热熔焊接方法是PE管材连接方法中应用最广泛的一种方法，有很高的安全性和可靠性。
2. 设备：热熔焊接设备由加热板、机构和控制器3部分组成。
3. 操作步骤：（1）将PE管材端面用刮刀刮平、彻底清除管壁内外的油污、杂质。
（2）将PE管材分别固定好，垂直于加热板，调整两管口间距。
（3）将加热板预热到熔合温度，在预设时间之后打开夹具配合将两个端面迅速按于加热板上。
（4）热裁切：将预制的PE管材通过借助热能进行加工的方法，以达到切割制品的目的的方法。
（5）热弯曲：将PE管材在被预热至一定温度的环境下，达到所需弯曲角度及半径的方法。
电热熔焊接是将PE管材端面通过电加热的方式将其熔融，然后通过外力将其压合制成一个整体的行为。
其基本原理与热熔焊接类似，只是加热方式不同。
电热熔焊接将热源与成形器相分离，可实现加热区独立控制，使大直径管件的焊接效率更高。
（2）将PE管材端面置于加热板上，压紧压板使管材紧贴加热板，同时保持管口垂直。
（3）根据不同直径的管道规格及达到合适的接头进给量计算出加热时间，并将定时器板上定时器转盘旋到预定时间位置。
（4）加热时间到后，将电源关闭，移开压板，将焊接端口迅速压合在一起，保证焊接强度。
三、机械焊接机械焊接是通过机械方式对PE管材进行械式联接的方法。
机械焊接主要包括法兰接头、机械接头和挤出接头等几种。
机械接头主要由PE管材和机械接头两部分组成。
（1）将PE管材切断，并用刮刀刮平，将PE管口尺寸和倒角按要求制作好。
（2）将机械接头的连接端面用磨床、打磨机等工具进行加工，使其达到规定的尺寸和平整度。

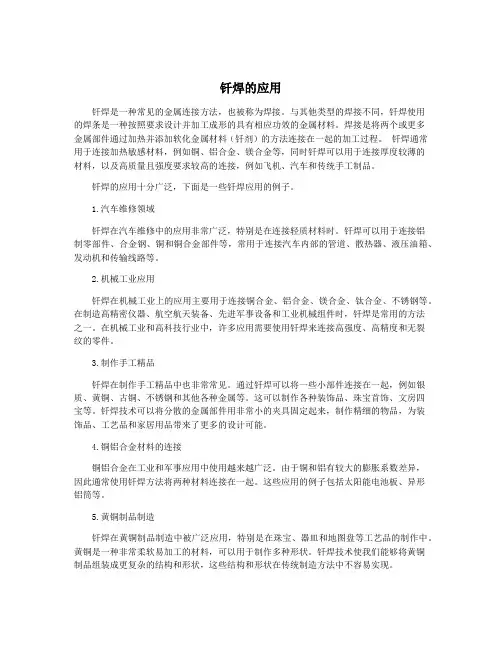

钎焊的应用钎焊是一种常见的金属连接方法，也被称为焊接。
与其他类型的焊接不同，钎焊使用的焊条是一种按照要求设计并加工成形的具有相应功效的金属材料。
焊接是将两个或更多金属部件通过加热并添加软化金属材料（钎剂）的方法连接在一起的加工过程。
钎焊通常用于连接加热敏感材料，例如铜、铝合金、镁合金等，同时钎焊可以用于连接厚度较薄的材料，以及高质量且强度要求较高的连接，例如飞机、汽车和传统手工制品。
钎焊的应用十分广泛，下面是一些钎焊应用的例子。
1.汽车维修领域钎焊在汽车维修中的应用非常广泛，特别是在连接轻质材料时。
钎焊可以用于连接铝制零部件、合金钢、铜和铜合金部件等，常用于连接汽车内部的管道、散热器、液压油箱、发动机和传输线路等。
2.机械工业应用钎焊在机械工业上的应用主要用于连接铜合金、铝合金、镁合金、钛合金、不锈钢等。
在制造高精密仪器、航空航天装备、先进军事设备和工业机械组件时，钎焊是常用的方法之一。
在机械工业和高科技行业中，许多应用需要使用钎焊来连接高强度、高精度和无裂纹的零件。
3.制作手工精品钎焊在制作手工精品中也非常常见。
通过钎焊可以将一些小部件连接在一起，例如银质、黄铜、古铜、不锈钢和其他各种金属等。
这可以制作各种装饰品、珠宝首饰、文房四宝等。
钎焊技术可以将分散的金属部件用非常小的夹具固定起来，制作精细的物品，为装饰品、工艺品和家居用品带来了更多的设计可能。
4.铜铝合金材料的连接铜铝合金在工业和军事应用中使用越来越广泛。
由于铜和铝有较大的膨胀系数差异，因此通常使用钎焊方法将两种材料连接在一起。
这些应用的例子包括太阳能电池板、异形铝筒等。
5.黄铜制品制造钎焊在黄铜制品制造中被广泛应用，特别是在珠宝、器皿和地图盘等工艺品的制作中。
黄铜是一种非常柔软易加工的材料，可以用于制作多种形状。
钎焊技术使我们能够将黄铜制品组装成更复杂的结构和形状，这些结构和形状在传统制造方法中不容易实现。
6.金属装饰和装修钎焊在金属装饰和装修中广泛应用。
焊接方法焊接：通常是指金属的焊接。
是通过加热或加压，或两者同时并用，使两个分离的物体产生原子间结合力而连接成一体的成形方法。
分类：根据焊接过程中加热程度和工艺特点的不同，焊接方法可以分为三大类。
(1)熔焊。
将工件焊接处局部加热到熔化状态，形成熔池（通常还加入填充金属），冷却结晶后形成焊缝，被焊工件结合为不可分离的整体。
常见的熔焊方法有气焊、电弧焊、电渣焊、等离子弧焊、电子束焊、激光焊等。
(2)压焊。
在焊接过程中无论加热与否，均需要加压的焊接方法。
常见的压焊有电阻焊、摩擦焊、冷压焊、扩散焊、爆炸焊等。
(3)钎焊。
采用熔点低于被焊金属的钎料（填充金属）熔化之后，填充接头间隙，并与被焊金属相互扩散实现连接。
钎焊过程中被焊工件不熔化，且一般没有塑性变形。
焊接生产的特点：(1)节省金属材料，结构重量轻。
(2)以小拼大、化大为小，制造重型、复杂的机器零部件，简化铸造、锻造及切削加工工艺，获得最佳技术经济效果。
(3)焊接接头具有良好的力学性能和密封性。
(4)能够制造双金属结构，使材料的性能得到充分利用。
应用：焊接技术在机器制造、造船工业、建筑工程、电力设备生产、航空及航天工业等应用十分广泛。
不足：焊接技术也还存在一些不足之处，如焊接结构不可拆卸，给维修带来不便；焊接结构中会存在焊接应力和变形；焊接接头的组织性能往往不均匀，并会产生焊接缺陷等。
各种焊接技术介绍一、电弧焊电弧：一种强烈而持久的气体放电现象，正负电极间具有一定的电压，而且两电极间的气体介质应处在电离状态。
引燃焊接电弧时，通常是将两电极（一极为工件，另一极为填充金属丝或焊条）接通电源，短暂接触并迅速分离，两极相互接触时发生短路，形成电弧。
这种方式称为接触引弧。
电弧形成后，只要电源保持两极之间一定的电位差，即可维持电弧的燃烧。
电弧特点：电压低、电流大、温度高、能量密度大、移动性好等，一般20～30V的电压即可维持电弧的稳定燃烧，而电弧中的电流可以从几十安培到几千安培以满足不同工件的焊接要求，电弧的温度可达5000K以上，可以熔化各种金属。

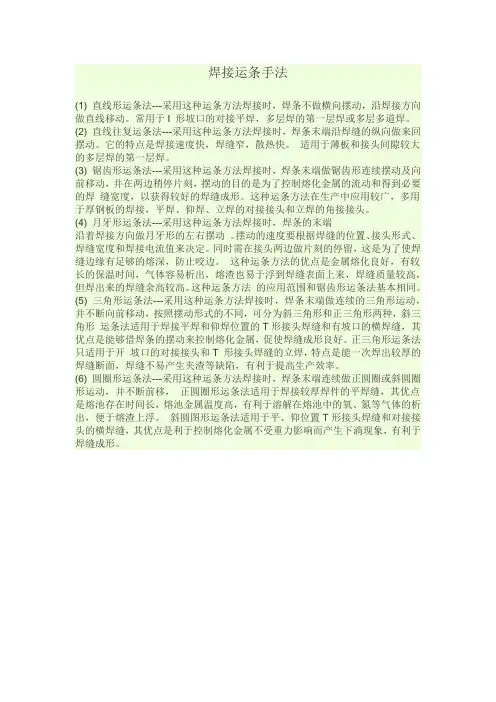

焊接运条手法(1) 直线形运条法---采用这种运条方法焊接时，焊条不做横向摆动，沿焊接方向做直线移动。
常用于I 形坡口的对接平焊，多层焊的第一层焊或多层多道焊。
(2) 直线往复运条法---采用这种运条方法焊接时，焊条末端沿焊缝的纵向做来回摆动。
它的特点是焊接速度快，焊缝窄，散热快。
适用于薄板和接头间隙较大的多层焊的第一层焊。
(3) 锯齿形运条法---采用这种运条方法焊接时，焊条未端做锯齿形连续摆动及向前移动，并在两边稍停片刻，摆动的目的是为了控制熔化金属的流动和得到必要的焊缝宽度，以获得较好的焊缝成形。
这种运条方法在生产中应用较广，多用于厚钢板的焊接，平焊、仰焊、立焊的对接接头和立焊的角接接头。
(4) 月牙形运条法---采用这种运条方法焊接时，焊条的末端沿着焊接方向做月牙形的左右摆动。
摆动的速度要根据焊缝的位置、接头形式、焊缝宽度和焊接电流值来决定。
同时需在接头两边做片刻的停留，这是为了使焊缝边缘有足够的熔深，防止咬边。
这种运条方法的优点是金属熔化良好，有较长的保温时间，气体容易析出，熔渣也易于浮到焊缝表面上来，焊缝质量较高，但焊出来的焊缝余高较高。
这种运条方法的应用范围和锯齿形运条法基本相同。
(5) 三角形运条法---采用这种运条方法焊接时，焊条末端做连续的三角形运动，并不断向前移动，按照摆动形式的不同，可分为斜三角形和正三角形两种，斜三角形运条法适用于焊接平焊和仰焊位置的T形接头焊缝和有坡口的横焊缝，其优点是能够借焊条的摆动来控制熔化金属，促使焊缝成形良好。
正三角形运条法只适用于开坡口的对接接头和T 形接头焊缝的立焊，特点是能一次焊出较厚的焊缝断面，焊缝不易产生夹渣等缺陷，有利于提高生产效率。
(6) 圆圈形运条法---采用这种运条方法焊接时，焊条末端连续做正圆圈或斜圆圈形运动，并不断前移，正圆圈形运条法适用于焊接较厚焊件的平焊缝，其优点是熔池存在时间长，熔池金属温度高，有利于溶解在熔池中的氧、氮等气体的析出，便于熔渣上浮。
镁合金焊接方法镁合金是一种重要的结构材料，具有优异的机械性能和物理性能，因此在航空航天、汽车制造和电子设备等行业得到广泛应用。
然而，由于镁合金的特殊性质，其焊接过程相对复杂。
本文将介绍常见的镁合金焊接方法及其特点。
一、氩弧焊氩弧焊是目前最常用的镁合金焊接方法之一。
在氩气保护下，通过电弧加热将焊条和工件熔化，形成焊缝。
氩弧焊适用于各种镁合金，焊接接头强度高、成形性好，适用于薄板、铸件和型材的焊接。
二、电阻点焊电阻点焊适用于薄板和薄壁材料的焊接。
通过电阻加热，将焊接接头瞬间加热至熔化状态，然后施加一定的压力使接头连接。
电阻点焊具有焊接速度快、热影响区小的优点，但只适用于特定形状的接头。
三、激光焊接激光焊接是一种高能量密度焊接方法，适用于镁合金薄板的焊接。
激光束聚焦在焊接接头上，瞬间加热并熔化焊接材料，形成焊缝。
激光焊接具有焊接速度快、热影响区小、焊接接头强度高的优点，但设备复杂、成本高。
四、摩擦搅拌焊接摩擦搅拌焊接是一种无焊接材料熔化的固态焊接方法。
通过在接头间施加一定的轴向力和旋转摩擦，使接头发生塑性变形并连接在一起。
摩擦搅拌焊接适用于各种形状的镁合金接头，焊接接头强度高、成形性好，但设备复杂、成本高。
五、等离子焊接等离子焊接是一种高能量密度焊接方法，适用于厚板和复杂形状的镁合金焊接。
通过等离子弧加热将焊接接头熔化，形成焊缝。
等离子焊接具有焊接速度快、焊接接头强度高的优点，但设备复杂、成本高。
六、爆炸焊接爆炸焊接是一种利用爆炸冲击波将金属接头连接在一起的焊接方法。
在爆炸药的驱动下，两个接头以极高的速度相撞并形成焊缝。
爆炸焊接适用于特殊工况下的焊接，如在水下、高温和高压环境中。
但安全性要求高，操作复杂。
以上是常见的几种镁合金焊接方法，每种方法都有其适用范围和特点。
在实际应用中，需要根据具体情况选择合适的焊接方法，并采取相应的焊接工艺控制，以确保焊接质量和接头性能。
同时，镁合金焊接过程中还需要注意保护措施，避免氧化和热裂敏感性等问题的发生。
常规焊接方法平焊平焊时，由于焊缝处在水平位置，熔滴主要靠自重自然过渡，所以操作比较容易，允许用较大直径的焊条和较大的电流，故生产率高。
如果参数选择及操作不当，容易在根部形成未焊透或焊瘤。
运条及焊条角度不正确时，熔渣和铁水易出现混在一起分不清的现象，或熔渣超前形成夹渣。
平焊又分为平对接焊和平角接焊。
1.平对接焊（1）不开坡口的平对接焊当焊件厚度小于6mm时，一般采用不开坡口对接。
焊接正面焊缝时，宜用直径为3～4mm的焊条，采用短弧焊接，并应使熔深达到板厚的2/3，焊缝宽度为5～8mm，余高应小于1.5mm，如图2-1所示。
对不重要的焊件，在焊接反面的封底焊缝前，可不必铲除焊根，但应将正面焊缝下面的熔渣彻底清除干净，然后用3mm焊条进行焊接，电流可以稍大些。
焊接时所用的运条方法均为直线形，焊条角度如图2-2所示。
在焊接正面焊缝时，运条速度应慢些，以获得较大的熔深和宽度；焊反面封底焊缝时，则运条速度要稍快些，以获得较小的焊缝宽度。
图２－２平面对接焊的焊条角度运条时，若发现熔渣和铁水混合不清，即可把电弧稍微拉长一些，同时将焊条向前倾斜，并往熔池后面推送熔渣，随着这个动作，熔渣就被推送到熔池后面去了，如图2-3所示。
图2-3 推送熔渣的方法3214图2-4 对接多层焊（2）开坡口的平对接焊当焊件厚度等于或大于6mm 时，因为电弧的热量很难使焊缝的根部焊透，所以应开坡口。
开坡口对接接头的焊接，可采用多层焊法（图2-4）或多层多道焊法（图2-5）。
123456789101112图2-5 对接多层多道焊多层焊时，对第一层的打底焊道应选用直径较小的焊条，运条方法应以间隙大小而定，当间隙小时可用直线形，间隙较大时则采用直线往返形，以免烧穿。
当间隙很大而无法一次焊成时，就采用三点焊法（图2-6）。
先将坡口两侧各焊上一道焊缝（图2-6中1、2），使间隙变小，然后再进行图2-6中缝3的敷焊，从而形成由焊缝1、2、3共同组成的一个整体焊缝。
