串联电路和并联电路的规律

串并联电路中的电流电压规律
在串联电路中，电流只有一个路径可供流动，因此电流大小相同。

根据基尔霍夫定律，电流在串联电路中保持恒定。

如果有n个电阻串联在一起，总电阻等于各个电阻的总和，即R = R1 + R2 + ... + Rn。

根据欧姆定律，电流与电阻成反比，即I = V / R，其中I表示电流，V表示电压，R表示电阻。

因此，在串联电路中，总电流等于电源电压除以总电阻。

而在并联电路中，电流可以分流至不同的分支，因此电流大小不同。

根据基尔霍夫定律，电流在并联电路中分布。

如果有n个电阻并联在一起，总电阻的倒数等于各个电阻倒数的总和的倒数，即1 / R = 1 / R1 + 1 / R2 + ... + 1 / Rn。

根据欧姆定律，电流与电压成正比，即I = V / R，其中I表示电流，V表示电压，R表示电阻。

因此，在并联电路中，总电流等于电源电压除以各个分支电阻之和的倒数。

总结起来，串联电路中的电流保持恒定，总电流等于电源电压除以总电阻；而并联电路中的电流分布，总电流等于电源电压除以各个分支电阻之和的倒数。

这些是串并联电路中的电流电压规律。

电路基本规律串联电路和并联电路知识要点：1．部分电路基本规律（1）形成电流的条件：一是要有自由电荷，二是导体内部存在电场，即导体两端存在电压。

（2）电流强度：通过导体横截面的电量q跟通过这些电量所用时间t的比值，叫电流强度：Iqt =。

（3）电阻及电阻定律：导体的电阻反映了导体阻碍电流的性质，定义式RUI=；在温度不变时，导体的电阻与其长度成正比，与导体的长度成正比，与导体的横截面S成反比，跟导体的材料有关，即由导体本身的因素决定，决定式RLS=ρ；公式中L、S是导体的几何特征量，ρ叫材料的电阻率，反映了材料的导电性能。

按电阻率的大小将材料分成导体和绝缘体。

对于金属导体，它们的电阻率一般都与温度有关，温度升高对电阻率增大，导体的电阻也随之增大，电阻定律是在温度不变的条件下总结出的物理规律，因此也只有在温度不变的条件下才能使用。

将公式RUI=错误地认为R与U成正比或R与I成反比。

对这一错误推论，可以从两个方面来分析：第一，电阻是导体的自身结构特性决定的，与导体两端是否加电压，加多大的电压，导体中是否有电流通过，有多大电流通过没有直接关系；加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系。

第二，伏安法测电阻是根据电阻的定义式RUI=，用伏特表测出电阻两端的电压，用安培表测出通过电阻的电流，从而计算出电阻值，这是测量电阻的一种方法。

（4）欧姆定律通过导体的电流强度，跟导体两端的电压成正比，跟导体的电阻成反比，即IUR=，要注意：a：公式中的I、U、R三个量必须是属于同一段电路的具有瞬时对应关系。

b：适用范围：适用于金属导体和电解质的溶液，不适用于气体。

在电动机中，导电的物质虽然也是金属，但由于电动机转动时产生了电磁感应现象，这时通过电动机的电流，也不能简单地由加在电动机两端的电压和电动机电枢的电阻来决定。

（5）电功和电功率：电流做功的实质是电场力对电荷做功，电场力对电荷做功电荷的电势能减少，电势能转化为其他形式的能，因此电功W = qU = UIt，这是计算电功普遍适用的公式。

串联与并联的电流规律串联与并联是电路中常见的两种连接方式，它们在电流规律上有着不同的特点。

我们来看串联电路的电流规律。

串联电路是指将电源的正极与负极依次连接起来，形成一个闭合的回路。

在串联电路中，电流只有一条路径可走，因此电流大小是相同的。

根据基尔霍夫电流定律，串联电路中的电流总和等于各个电阻上的电流之和。

换句话说，串联电路中的电流保持不变，无论是通过电源、电阻还是其他器件，电流大小始终相等。

接下来，我们来看并联电路的电流规律。

并联电路是指将电源的正极与负极同时连接到各个器件上，形成多个平行的路径。

在并联电路中，电流可以分流走不同的路径，因此电流会根据不同的电阻而有所变化。

根据基尔霍夫电流定律，并联电路中的电流总和等于各个并联支路上的电流之和。

换句话说，并联电路中的电流分配到各个支路中，根据电阻大小而有所变化。

串联与并联的电流规律可以通过实际的电路例子来进一步说明。

假设我们有一个串联电路，其中包含三个电阻分别为R1、R2和R3。

电流从电源正极进入电路，首先经过R1，然后经过R2，最后经过R3，最终回到电源负极。

根据串联电路的电流规律，我们可以知道电流在整个串联电路中是保持不变的，即I1=I2=I3。

这意味着电流从电源正极流入电路的大小与流出电路的大小是相等的。

再来看一个并联电路的例子，假设我们有一个并联电路，其中包含三个电阻分别为R1、R2和R3。

电流从电源正极进入电路后，分流到三个支路中，分别经过R1、R2和R3，最终再回到电源负极。

根据并联电路的电流规律，我们可以知道电流在各个支路中是根据电阻大小而有所分配的，即I1≠I2≠I3。

电流大小与电阻成反比，即电阻越大，电流越小；电阻越小，电流越大。

串联与并联的电流规律对于电路的设计和分析非常重要。

在实际应用中，我们可以根据需要选择串联或并联连接方式来满足电路的要求。

例如，在房间的照明灯具中，通常采用并联连接方式，这样即使其中一个灯泡损坏，其他灯泡仍然可以正常工作。

电路中的串联与并联规律一、串联电路规律1.1 串联电路的特点•串联电路中，各用电器相互影响，只有一条电流路径。

•串联电路中的电流处处相等。

•串联电路的总电压等于各部分电路电压之和。

1.2 串联电路的计算•串联电路的总电阻等于各部分电阻之和。

•串联电路的总功率等于各用电器功率之和。

二、并联电路规律2.1 并联电路的特点•并联电路中，各用电器互不影响，有干路和支路之分。

•并联电路中的电压处处相等。

•并联电路中，干路电流等于各支路电流之和。

2.2 并联电路的计算•并联电路的总电阻的倒数等于各部分电阻倒数之和。

•并联电路的总功率等于各用电器功率之和。

三、串联与并联电路的比较3.1 电流路径•串联电路：只有一条电流路径。

•并联电路：有多条电流路径。

3.2 电压关系•串联电路：总电压等于各部分电路电压之和。

•并联电路：电压处处相等。

3.3 电流关系•串联电路：电流处处相等。

•并联电路：干路电流等于各支路电流之和。

3.4 电阻关系•串联电路：总电阻等于各部分电阻之和。

•并联电路：总电阻的倒数等于各部分电阻倒数之和。

4.1 串并联电路的实际应用•家庭电路：家用电器多数采用并联连接，保证各用电器互不影响。

•照明电路：灯泡间多采用并联连接，保证灯泡互不影响。

•电源连接：电源与用电器间多采用串联连接，保证电流的连续性。

4.2 串并联电路的选择•根据实际需要选择串并联电路，以满足使用要求。

五、注意事项5.1 安全第一•电路连接时，注意用电器的额定电压和电流，避免超过电路承受范围。

•电路操作时，确保断开电源，防止触电事故发生。

5.2 合理设计•设计电路时，要考虑实际需求，合理选择串并联电路。

•选用电器时，要考虑电路的承受能力，避免损坏电路。

以上是关于电路中的串联与并联规律的知识点介绍，希望对您有所帮助。

如有其他问题，请随时提问。

习题及方法：1.习题：一个电阻为2Ω的电阻器与一个电阻为3Ω的电阻器串联接在一个电压为12V的电源上，求通过两个电阻器的电流。

电路中的串联和并联规律电路是由电子元件组成的系统，其中串联和并联是电路中常见的连接方式。

串联表示将电子元件一个接一个地连接在一起，而并联则表示将电子元件并排连接在一起。

在电路中，串联和并联不仅能够实现不同的电路功能，还有一些规律和特点。

一、串联规律串联连接是指将电子元件依次连接在一起，电流只有一个路径可以通过。

在串联连接中，电流大小相等，而电压会分配给序列中的每个元件。

1. 电流相等：根据基尔霍夫第一定律（电流守恒定律），在串联电路中，电流只有一个路径可以通过，因此整个电路中的电流是相等的。

2. 电压分配：按照欧姆定律，电压（V）等于电流（I）乘以电阻（R）。

在串联电路中，电压会根据电阻大小在电子元件之间进行分配，较大的电阻会分配到较大的电压，而较小的电阻会分配到较小的电压。

二、并联规律并联连接是指将电子元件并排连接在一起，电流分别从每个路径通过。

在并联连接中，电压相等，而电流会分配给并联中的每个元件。

1. 电压相等：在并联电路中，所有并联的元件之间的电压是相等的，因为它们连接在相同的节点上。

2. 电流分配：根据基尔霍夫第一定律，电流在节点处守恒，所以在并联电路中，总的电流等于每个路径中的电流之和。

较小的电阻上会有较大的电流通过，而较大的电阻上会有较小的电流通过。

并联电路中的电阻越大，电流越小。

串联和并联的区别和应用串联连接和并联连接在电路中有不同的应用。

1. 串联连接：串联电路可以用于实现电阻、电容和电感器件的等效值叠加。

例如，在一个串联电路中使用两个电阻，它们的阻值分别为R1和R2，那么它们的等效电阻（RT）可以通过RT = R1 + R2计算得出。

2. 并联连接：并联电路可以用于实现电源的并联和电阻的并联。

当电子元件并联连接时，它们可以共享电源的电压，这在需要提供更大电流的情况下很有用。

此外，当电阻并联时，它们的等效电阻（RT）可以通过RT = 1/(1/R1 + 1/R2)计算得出。

结论串联连接和并联连接是电路中常见的连接方式。

串并联电路电阻规律
串并联电路的电流、电压、电阻的规律公式：
1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比）
2. I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)
3．U=U1+U2+…+Un (串联电路中电压的特点：串联电路中,总电压等于各部分电路两端电压之和)
4．I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和) 5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压）
6．R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)
7．1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)
8．R并= R/n（n个相同电阻并联时求总电阻的公式）
9．R串=nR (n个相同电阻串联时求总电阻的公式)
10．U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）
11．I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）。

欧姆定律是电学中一个重要的基本定律，描述了电压、电流和阻抗之间的关系。

而串联和并联规律则是指在电路中电阻或其他负载组合的方式。

下面是关于欧姆定律、串联规律和并联规律的总结：
1. 欧姆定律（Ohm's Law）：欧姆定律表明电路中的电流（I）与电压（V）和电阻（R）之间存在线性关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值，即I = V/R。

这意味着，当电压保持不变时，电流随着电阻的增加而减小；当电阻保持不变时，电流随着电压的增加而增加。

2. 串联规律：在电路中，当多个电阻或负载连接在一起形成串联连接时，它们依次连接在一起，形成一个电流沿着这些负载依次流动的电路。

根据串联规律，串联电阻的总电阻等于各个电阻之和，即Rt = R1 + R2 + R3 + ...。

而串联电路中的电流保持不变，即各个电阻上的电流相等。

3. 并联规律：在电路中，当多个电阻或负载并联连接时，它们连接在相同的电源线上，分别形成一个平行的分支电路。

根据并联规律，并联电阻的总电阻等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...。

而并联电路中的电压保持不变，即各个电阻上的电压相等。

这些定律和规律为电路分析、设计和故障排除提供了重要的基础，使我们能够更好地理解和计算电路中的电压、电流和电阻之间的关系。

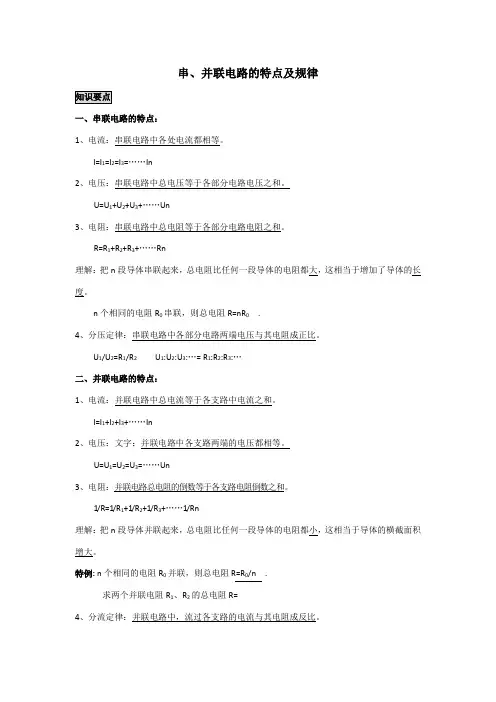

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n .求两个并联电阻R 1、R 2的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

R R R +RI 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联：并联：典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V 2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

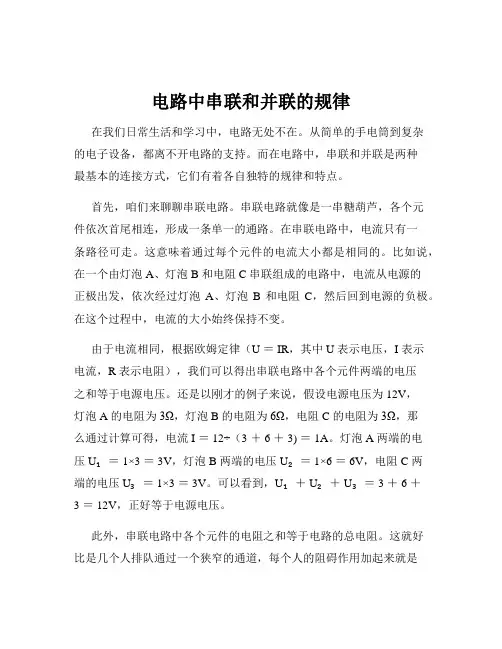

电路中串联和并联的规律在我们日常生活和学习中，电路无处不在。

从简单的手电筒到复杂的电子设备，都离不开电路的支持。

而在电路中，串联和并联是两种最基本的连接方式，它们有着各自独特的规律和特点。

首先，咱们来聊聊串联电路。

串联电路就像是一串糖葫芦，各个元件依次首尾相连，形成一条单一的通路。

在串联电路中，电流只有一条路径可走。

这意味着通过每个元件的电流大小都是相同的。

比如说，在一个由灯泡 A、灯泡 B 和电阻 C 串联组成的电路中，电流从电源的正极出发，依次经过灯泡A、灯泡B 和电阻C，然后回到电源的负极。

在这个过程中，电流的大小始终保持不变。

由于电流相同，根据欧姆定律（U ＝ IR，其中 U 表示电压，I 表示电流，R 表示电阻），我们可以得出串联电路中各个元件两端的电压之和等于电源电压。

还是以刚才的例子来说，假设电源电压为 12V，灯泡 A 的电阻为3Ω，灯泡 B 的电阻为6Ω，电阻 C 的电阻为3Ω，那么通过计算可得，电流 I ＝ 12÷（3 ＋ 6 ＋ 3) ＝ 1A。

灯泡 A 两端的电压 U₁＝ 1×3 ＝ 3V，灯泡 B 两端的电压 U₂＝ 1×6 ＝ 6V，电阻 C 两端的电压 U₃＝ 1×3 ＝ 3V。

可以看到，U₁＋ U₂＋ U₃＝ 3 ＋ 6 ＋3 ＝ 12V，正好等于电源电压。

此外，串联电路中各个元件的电阻之和等于电路的总电阻。

这就好比是几个人排队通过一个狭窄的通道，每个人的阻碍作用加起来就是整个队伍通过的阻碍作用。

在实际应用中，如果我们需要增大电路的电阻，就可以采用串联电阻的方法。

接下来，咱们再看看并联电路。

并联电路就像是多条道路并行，各个元件的两端分别连接在一起。

在并联电路中，电流有多条路径可以选择。

这也就导致了干路电流等于各支路电流之和。

比如说，有灯泡D、灯泡 E 和灯泡 F 并联在一个电路中，从电源正极出来的电流会分成三路，分别经过灯泡 D、灯泡 E 和灯泡 F，然后在电源负极汇合。

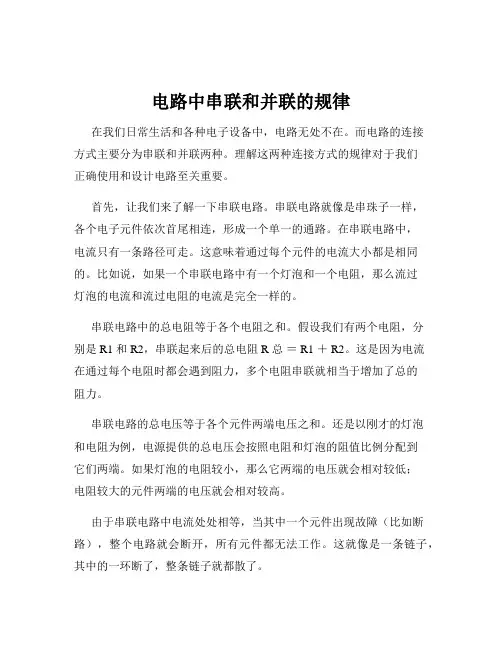

电路中串联和并联的规律在我们日常生活和各种电子设备中，电路无处不在。

而电路的连接方式主要分为串联和并联两种。

理解这两种连接方式的规律对于我们正确使用和设计电路至关重要。

首先，让我们来了解一下串联电路。

串联电路就像是串珠子一样，各个电子元件依次首尾相连，形成一个单一的通路。

在串联电路中，电流只有一条路径可走。

这意味着通过每个元件的电流大小都是相同的。

比如说，如果一个串联电路中有一个灯泡和一个电阻，那么流过灯泡的电流和流过电阻的电流是完全一样的。

串联电路中的总电阻等于各个电阻之和。

假设我们有两个电阻，分别是 R1 和 R2，串联起来后的总电阻 R 总＝ R1 ＋ R2。

这是因为电流在通过每个电阻时都会遇到阻力，多个电阻串联就相当于增加了总的阻力。

串联电路的总电压等于各个元件两端电压之和。

还是以刚才的灯泡和电阻为例，电源提供的总电压会按照电阻和灯泡的阻值比例分配到它们两端。

如果灯泡的电阻较小，那么它两端的电压就会相对较低；电阻较大的元件两端的电压就会相对较高。

由于串联电路中电流处处相等，当其中一个元件出现故障（比如断路），整个电路就会断开，所有元件都无法工作。

这就像是一条链子，其中的一环断了，整条链子就都散了。

接下来，我们再看看并联电路。

在并联电路中，各个元件的两端都连接在一起，电流有多个分支可以流动。

在并联电路中，各个支路的电压是相等的。

这意味着无论有多少个支路，每个支路上的元件所承受的电压都和电源电压相同。

比如，一个并联电路中有两个灯泡分别在不同的支路上，它们两端的电压是一样的。

并联电路的总电流等于各个支路电流之和。

如果有两个支路，一个支路的电流是 I1，另一个支路的电流是 I2，那么总电流 I 总＝ I1 ＋ I2。

因为电流可以在不同的支路中同时流动，所以总电流就是各个支路电流的总和。

并联电路的总电阻的倒数等于各个电阻的倒数之和。

这比串联电路中电阻的计算要稍微复杂一些。

如果有两个电阻并联，其总电阻可以通过公式 1/R 总＝ 1/R1 ＋ 1/R2 来计算。

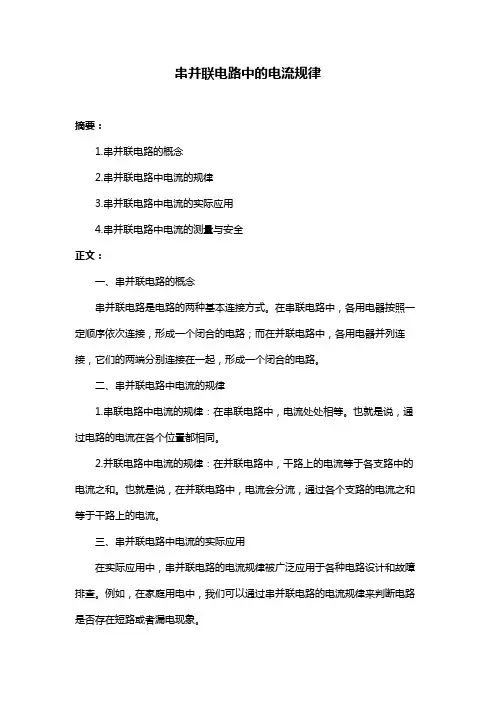

串并联电路中的电流规律
摘要：
1.串并联电路的概念
2.串并联电路中电流的规律
3.串并联电路中电流的实际应用
4.串并联电路中电流的测量与安全
正文：
一、串并联电路的概念
串并联电路是电路的两种基本连接方式。

在串联电路中，各用电器按照一定顺序依次连接，形成一个闭合的电路；而在并联电路中，各用电器并列连接，它们的两端分别连接在一起，形成一个闭合的电路。

二、串并联电路中电流的规律
1.串联电路中电流的规律：在串联电路中，电流处处相等。

也就是说，通过电路的电流在各个位置都相同。

2.并联电路中电流的规律：在并联电路中，干路上的电流等于各支路中的电流之和。

也就是说，在并联电路中，电流会分流，通过各个支路的电流之和等于干路上的电流。

三、串并联电路中电流的实际应用
在实际应用中，串并联电路的电流规律被广泛应用于各种电路设计和故障排查。

例如，在家庭用电中，我们可以通过串并联电路的电流规律来判断电路是否存在短路或者漏电现象。

四、串并联电路中电流的测量与安全
在测量串并联电路中的电流时，需要使用电流表。

使用电流表时，要注意以下几点：
1.电流表必须与被测电路串联连接；
2.被测电流不要超过电流表的量程；
3.接线柱的接法要正确；
4.不能直接接在电源两级上，以防止短路造成设备损坏和安全事故。

并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。

6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。

如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

A V 图3 中期考试复习纲要一、串联电路的规律1．电流：在串联电路中，电流处处相等 公式：I 1=I 2= …=I n2．电压：在串联电路中，总电压等于各用电器两端的电压之和公式：U 1=U 2=…=U n3．电阻： 在串联电路中，总电阻等于各分电阻之和 公式：R=R 1+R 2+…+R n4．作用：串联电路有分电压的作用，电压的分配跟电阻成正比 公式：U 1/U 2=R 1/R 25．串联电路各用电器相互影响 二．并联电路的规律1．在并联电路中，干路电流等于各支路电流之和 公式：I=I 1+I 2+ (I)2．在并联电路中，各支两端的电压相等，且等于总电压 公式：U 1=U2=…Un=U 总3．在并联电路中，总电阻的倒数等于各分电阻的倒数之和 公式：1/R=1/R 1+1/R 2+…1/R n两个电阻并联的总电阻：R 1R 2/（R 1+R 2）4．作用：并联电路有分电流的作用，电流的分配跟电阻成反比 公式：I 1/I 2=R 2/R 15．并联电路各支路用电器是独立的，互不影响欧姆定律欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比 欧姆定律的表达式： I=U/R欧姆定律的变形公式：R=U/I U=IR 注：电阻跟电压，电流无关电能 电功率1、计算电功率的公式：纯电阻：P=W/t=UI=U 2/R=I 2R 非纯电阻：P=W/t=UI2、计算电能的公式：纯电阻：W=Pt=UIt=U 2t/R=I 2Rt非纯电阻：W=Pt=UIt3、三组重要变形公式（1）P=W/t W=Pt t=W/P国际单位：W----J(焦) t-----s （秒） P-----W （瓦） 常用单位：W----kwh t-----h(时) p------kw(千瓦) （2）P=UI U=P/I I=P/U单位：P----w U----V I-----A (3)P=U 2/R R=U 2/P强化训练题1．一段电路有持续电流的条件：一是 ；二是2．一段导体两端的电压是3V ，导体中的电流是0.75A ，则导体的电阻是______Ω；若导体两端不加电压，通过导体的电流是______A ，此时导体电阻是______Ω。

串,并联电路中电流的规律笔记
串联电路中电流的规律：
1. 串联电路是指将电源的正极与负极依次连接起来的电路，电流只有
一条路径流动。

2. 在串联电路中，各个电阻按顺序相连，电流从一个电阻流过后，再
经过下一个电阻，以此类推。

3. 串联电路中的电流在各个电阻中是相同的，即电流大小相等。

4. 根据欧姆定律，串联电路中电流的大小与总电阻有关。

总电阻越大，电流越小；总电阻越小，电流越大。

5. 串联电路中电流的规律可以使用以下公式表示：总电流（I）= 电
压（V）/ 总电阻（R）。

并联电路中电流的规律：
1. 并联电路是指将电源的正极与负极直接连接在一起，各个电阻则是
并联相连，形成多个电流路径。

2. 在并联电路中，各个电阻可以同时通过不同的电流。

3. 并联电路中的总电流等于各个电路的电流之和，即电流在各个分支
中分流。

4. 根据欧姆定律，每个分支的电流大小与分支电阻的倒数成反比，即
电阻越小，分支电流越大。

5. 并联电路中，每个分支电路的电流可以分别计算，并可以根据需要
进行控制。

综上所述，串联电路中电流是相同的，与总电阻成反比；并联电
路中电流是分流的，与分支电阻成反比。

串并联电路电功率规律
串联电路和并联电路的电功率规律是不同的。

对于串联电路，电流是相同的，所以电功率规律可以表示为P=IV，即电功率等于电流乘以电压。

因为所有电器的电流相同，所以总电功率等于所有电器电压乘以电流之和，即P_{total} = I \sum_{i=1}^n V_i，其中n 表示所有电器的数量。

对于并联电路，电压是相同的，所以电功率规律可以表示为P=IV，即电功率等于电流乘以电压。

因为所有电器的电压相同，所以总电功率等于所有电器电流乘以电压之和，即P_{total} = V \sum_{i=1}^n I_i，其中n 表示所有电器的数量。

电路中的串联和并联的规律电路是由一系列电子元件和导体连接而成的系统，串联和并联是电路中两种基本的连接方式。

串联和并联的规律是电路分析和设计的基础，对于理解电路中的电流和电压分布、电阻和电容等特性至关重要。

一、串联电路的规律串联电路是将多个电子元件依次连接在同一电路路径上的连接方式。

在串联电路中，电流只有一条路径可以流过，因此电流在各个电子元件中保持不变。

1. 电流规律：在串联电路中，电流大小相同。

根据基尔霍夫电流定律，电流的总和等于电流经过的各个元件中的电流之和。

2. 电压规律：在串联电路中，电压分配按照元件的电阻大小进行。

根据基尔霍夫电压定律，电压的总和等于电压经过的各个元件中的电压之和。

3. 等效电阻：串联电路的等效电阻等于各个电子元件的电阻之和。

由于电流只有一条路径可以流过，所以串联电路的总电阻等于各个电子元件的电阻之和。

二、并联电路的规律并联电路是将多个电子元件同时连接在两个节点上的连接方式。

在并联电路中，电流会分流经过各个电子元件，因此电流在各个元件中之和等于总电流。

1. 电流规律：在并联电路中，电流分配按照电阻的倒数进行。

根据基尔霍夫电流定律，电流的总和等于电流经过的各个元件中的电流之和。

2. 电压规律：在并联电路中，电压大小相同。

由于并联电路中各个电子元件是同时连接在两个节点上的，所以它们之间的电压是相等的。

3. 等效电阻：并联电路的等效电阻是各个电子元件电阻的倒数之和的倒数。

由于电流会分流，所以并联电路的总电阻小于各个电子元件的最小电阻。

总结：串联电路中，电流大小相同，电压按照电阻分配。

并联电路中，电流按照电阻的倒数分配，电压大小相同。

串联电路的等效电阻为各个电子元件电阻之和，而并联电路的等效电阻为各个电子元件电阻的倒数之和的倒数。

通过串联和并联的规律，我们能够计算电路中的电流、电压和电阻等重要参数，为电路的分析和设计提供了基础。

同时，这些规律也为我们理解电路中的能量分配、功率计算等提供了帮助。

实用文档串并联电路规律小结串联 并联电路图电流 21I I I ==21I I I += 电压 21U U U += 21U U U == 电阻21R R R +=21111R R R += 电压与电阻21212211R ∶R ∶R U ∶U ∶U ===或R U R U R U并联电路中，各支路两端的电压大小与各支路的电阻大小无关，仍然是 21U U U ==电流与电阻串联电路中，各处的电流相等，与串联的电阻的大小无关21212211R 1∶R 1∶R 1I I I ===∶∶或R I R I IR电阻四 个小结论无1、并联电路的总电阻要小于任一支路的电阻；2、并联得越多，总电阻越小；3、支路的电阻增大，总电阻增大；4、两个电阻的总电阻公式：2121R R R R R +=5、n 个相同的电阻R 0并联，总电阻为nR 0=并R电功Pt Rt I t RU UIt W ====222121R R w w = 1221R R w w = 电功率tWR U R I UI P ====222121R R P P = 1221R R P P = 电热1、电炉、电饭锅等电器，电能全部转化为电热，故电功等于电热。

Pt UIt t Rt I R U ====22Q2、电动机一类电器，电能只有部分转化为电热，这样的电器，计算电功有：W ＝UIt=P 总t计算电热用：t P Rt I Q 2热＝=2121R R Q Q = 1221R R Q Q = 其他1、1度＝1KWh ＝3.6×106J ；2、同一电阻，222121U UP P ＝； 3、额额P 2U R = 3、电能表上“3000r/KWh ”表示铝盘转3000转用1度；实用文档例1、如图所示、电源电压U=3v，R1=10Ω，U1=1v，求：其他六个量。

例2、如图已知：R1与R2并联，R1是R2的2倍，总电流I是3安，求通过R1、R2的电流分别是多少？例3、已知：R1=10Ω、R2=20Ω，R3=30Ω，这三只电阻并联后的总电阻是多少欧？并联后三只电阻的电流之比是多少？例4、如图，电阻R1=10Ω,滑动变阻器的电阻范围是0～40Ω，电流表的是量程是0～0.6A，电源电压U=18v，为保证电流表的安全，滑动变阻器连入电路中的电阻范围是多少？例5、如图，电阻R1=10Ω,滑动变阻器的电阻范围是0～40Ω，电压表的是量程是0～3v，电源电压U=4v，为保证电压表的安全，滑动变阻器连入电路中的电阻范围是多少？。
