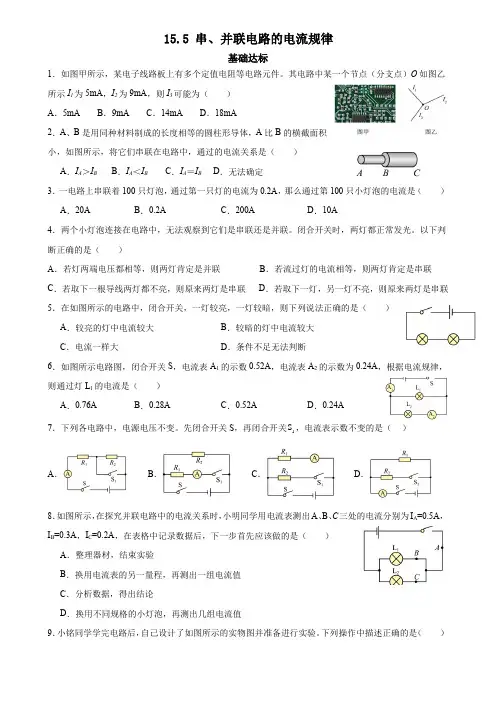

15.5 串、并联电路的电流规律基础达标1．如图甲所示，某电子线路板上有多个定值电阻等电路元件。

其电路中某一个节点（分支点）O如图乙所示I1为5mA，I2为9mA，则I3可能为（）A．5mA B．9mA C．14mA D．18mA2．A、B是用同种材料制成的长度相等的圆柱形导体，A比B的横截面积小，如图所示，将它们串联在电路中，通过的电流关系是（）A．I A＞I B B．I A＜I B C．I A＝I B D．无法确定3．一电路上串联着100只灯泡，通过第一只灯的电流为0.2A，那么通过第100只小灯泡的电流是（）A．20A B．0.2A C．200A D．10A4．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯是串联D．若取下一灯，另一灯不亮，则原来两灯是串联5．在如图所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是（）A．较亮的灯中电流较大B．较暗的灯中电流较大C．电流一样大D．条件不足无法判断6．如图所示电路图，闭合开关S，电流表A1的示数0.52A，电流表A2的示数为0.24A，根据电流规律，则通过灯L1的电流是（）A．0.76A B．0.28A C．0.52A D．0.24AS，电流表示数不变的是（）7．下列各电路中，电源电压不变。

先闭合开关S，再闭合开关1A．B．C．D．8．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.5A，I B=0.3A，I C=0.2A，在表格中记录数据后，下一步首先应该做的是（）A．整理器材，结束实验B．换用电流表的另一量程，再测出一组电流值C．分析数据，得出结论D．换用不同规格的小灯泡，再测出几组电流值9．小铭同学学完电路后，自己设计了如图所示的实物图并准备进行实验。

串,并联电路中电流的规律一、选择题1．把甲、乙两盏灯按一定方式连接到电源上，用电流表分别测出通过甲、乙两灯的电流为 0.3A 和 0.25A，则甲、乙两盏灯的连接方式为（）A．一定是并联 B.一定是串联C.可能串联也可能并联D.无法判定2．在下图中，灯1L 、2 L 并联，用电流表测干路和支路的电流，其中正确的是（）.A. B.C. D.3. 如下图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1<I2<I3，则此部分电路中允许通过的最大电流是（）A、I1B、I2C、I3D、I1+I2+I34. 如下图所示，下列分析正确的是（）A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等5.如下图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小6.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA7.如下图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（）A、L1灯的电流比较大B、L2灯的电流比较大C、可能是L2灯的灯丝断了D、两灯的电流一样大8.如下图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。

则（）A、两灯是串联连接的B、流过L1的电流是2.6AC、流过L2的电流是2 AD、干路电流是3.2A9. 三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A、灯 L1最大B、灯 L2最大C、灯 L3最大D、一样大10.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出下图中A、B、C三处的电流大小。

初三物理探究串并联电路中电流的规律试题1.如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（）A．正常发光的小灯泡是L2，其额定功率为0.3WB．正常发光的小灯泡是L1，其额定功率为0.45WC．当L2两端电压为1.5V时，通过它的电流为0.15AD．此时滑动变阻器两端电压是1.5V【答案】BCD【解析】（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W，故A不正确，B正确；（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，故C正确；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压U滑=U﹣U1﹣U2=6V﹣3V﹣1.5V=1.5V，故D正确．故选BCD．【考点】电功率的计算2.如图电路中，灯泡的规格为“6V2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电压表的示数，电流表的示数（以上两空均选填“变大”、“变小”或“不变”），灯泡的亮度（选填“变亮”、“变暗”或“不变”）．电源电压为V．【答案】不变；变小；不变；6【解析】由图示电路图可知，灯泡与滑动变阻器并联，电压表测电源两端电压，电流表测通过滑动变阻器的电流，滑片向右滑动时，电源电压不变，电压表示数不变，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压不变，由欧姆定律可知，通过滑动变阻器的电流变小，电流表示数变小；滑片移动时，灯泡两端电压不变，灯泡实际功率不变，灯泡亮度不变；灯泡两端电压等于电源电压，灯泡正常发光，灯泡电压等于额定电压6V，则电源电压为6V。

15.5《串、并联电路中电流的规律》实验、作图、计算练习实验题1.如图甲是小明探究串联电路电流特点的实验电路图。

（1）小明最好选择两个小灯泡的规格是的（填“相同”或“不相同”）。

（2）小明连接电路时，刚连玩最后一条导线，灯泡L1、L2就亮了，他在实验操作中的不当之处是。

（3）右上表格中是小明实验中测得的三组数据，由表格数据可得出结论：。

（4）实验中，小明同学在做实验时，闭合开关前，电流表的指针指在零刻度线处；当闭合开关试触时，发现电流表指针摆动出现了如图乙所示情况。

请分析她在电流表的使用上存在的问题：。

2.如图甲是小明探究并联电路电流特点的实验电路图。

（1）小明首先测量C点的电流，当刚正确连接完所有的导线，两个灯泡立即发光，电流表指针偏向零刻度线左方，其原因是和。

（2）实验结束后小明记录A、B、C各点的电流值如右上表所示。

根据表中数据，小明得出以下两个结论：①并联电路各支路电流相等；① 。

（3）请你对上述实验的不足之处进行评价，写出两点评价意见：① 。

① 。

作图题3.根据电路图用笔画代替导线把实物图连接出来，要求导线不能交叉．．．．．．。

（1）（2）（3）4.根据实物图在方框内画出电路图。

5.如图所示，是一个未完成连接的实物电路。

请用笔画线代替导线将电路连接完整。

要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。

6.如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光；断开开关后，两灯均不亮，请在圆圈内填入电流表或电压表的代表符号。

7.在图中a 、b 、c 的圆圈内填入电流表或电压表的符号（要求：用电器、仪表均能正常工作）。

8.如图所示，两灯均正常发光，请你：（1）在“○”处填入电流表或电压表的符号；（2）在图中电表旁标出代表正、负接线柱的“+”，“—”号。

9.在图中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别正确的填进电路的空缺处，填进后要求灯泡L 1和L 2并联，且都能发光。

人教版九年级物理全一册《15.5 串、并联电路中电流的规律》练习题(附带答案)考点直击典例分析＋变式训练考点1 串联电路的电流规律（1）从理论上分析，经过电路中各个部分的电荷，不会消失，也不会凭空增加，所以单位（2）无论串联电路中的用电器规格是否相同，只要串联，通过电路的电流处处相等；※注意：串联电路中电流相等不要理解为电流是不变的，一个用电器的电流改变，流过其他用电器的电流也改变，但两者相等。

【典例1】（2021秋•新源县期末）有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA【答案】C。

【解答】解：由题意可知20只灯泡串联，且电源插头处的电流为200mA因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。

故选：C。

【典例2】（2021秋•朝阳县期末）如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＜I2＜I3，则此部分电路中允许通过的最大电流是（）A．I1B．I2C．I3D．I1+I2+I3【答案】A。

【解答】解：由图可知，电阻R1、R2、R3串联接入电路中；根据串联电路的电流特点，各处的电流大小相等，因为I1＜I2＜I3，所以，为保护各电阻元件的安全，只能取3个电流值中最小的那个电流值作为该电路的最大电流，即此部分电路中允许通过的最大电流是I1。

故选：A。

【典例3】（2021•济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流等于（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是串联电路中电流处处相等。

【答案】等于；串联电路中电流处处相等。

【解答】解：由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。

故答案为：等于；串联电路中电流处处相等。

九年级物理：串联并联电路电流规律练习题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN物理《探究串、并联电路中电流的规律》同步练习题一1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A＝0.2A，则I B＝_______，I C＝_______，他实验的结论是_______________________。

2、如图，这是探究______电路的电路图，电流表______测的是L 1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2B、I3＝I1＋I2C、I1＝I2＋I3D、I2＝I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )8、如图所示，用电流表测干路中电流的电路图，正确的是：( )9、如图，三个电流表A 1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A、I1＝I2＝I3B、I1>I2＝I3C、I1>I2>I3D、I1> I3> I210、如图，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：( )A、2∶3B、3∶1C、1∶2D、2∶111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

初三物理探究串并联电路中电流的规律试题1.如图所示的电路中，电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值为Ω，将滑动变阻器R1的滑片向右移动，电压表的示数将变。

【答案】10 小【解析】观察电路图9可知，R1、R2串联，电压表测滑动变阻器R1两端电压U1，电流表测电路中的电流；由题意知，电源电压U=12V，I=0.4A，U1=8V，由串联电路电压规律得电阻R2两端电压为：U2=U-U1=12V-8V=4V，．将滑动变阻器R1的滑片向右移动时，接入电路电阻减小，电路总电阻变小；根据欧姆定律可知，电路中的电流变大，根据U=IR可知，R2两端电压变大，由串联电路总电压等于各分电压之和可知，R1两端电压变小，即电压表示数变小．【考点】欧姆定律应用；串联电路电流规律；串联电路电压规律；滑动变阻器使用．2.通过两电路元件A和B的电流与其两端电压的关系如图，则元件A的电阻为Ω，将A和B 串联后接在某一电路中，已知电路中电流为0.2A，则电源电压为V．【答案】5；3．【解析】由题意知：A和B串联后接在某一电路中，通过电路中电流为I=0.2A，由图象可知，电阻阻值：RA = UA/I="1V/0.2A" =5Ω；由图象可知，I=0.2A时，UA=1V，UB=2V，则电源电压：U=UA +UB=1V+2V=3V。

【考点】欧姆定律及其应用3.如图所示电源电压额定且U=12V，R1=12Ω．R2=6Ω，R3=4Ω，闭合开关S后，电流表A1和A2的示数分别为（）A．3A 1A B．3A 3A C．5A 1A D．5A 3A【答案】D【解析】由电路图可知，三电阻并联，电流表A1测R2、R3支路的电流之和，电流表A2测R1、R2支路的电流之和；通过三电阻的电流分别为：所以，电流表A1和A2的示数分别为：IA1=I2+I3=2A+3A=5A，IA2=I1+I2=1A+2A=3A．故选D．【考点】并联电路的特点欧姆定律的应用4.如图所示的电路中，R为滑动变阻器，R为定值电阻，电源电压为8V恒定不变．（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知（）A．R阻值是5ΩB．电路的最大总功率是12.8WC．电路的最小总功率是0.8WD．滑动变阻器的最大阻值是35Ω【答案】ABD【解析】如下图所示，图像中的A点对应滑片在右端，滑动变阻器接R1入电路的阻值最大，电路中电流最小，为I=0.2A，电压表示数最大，为U1=7V。

人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 40 一、选择题（共20小题）：1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic5．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S 2时，电流表的示数为2A，则通过R2的电流为（）A．0.5AB．2AC．1.5AD．3A6．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R2中的电流分别为（）A．1.2A，0.24AB．0.24A，0.96AC．0.96A，0.24AD．0.24A，1.2A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是1.5AD．干路电流是1.8A9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

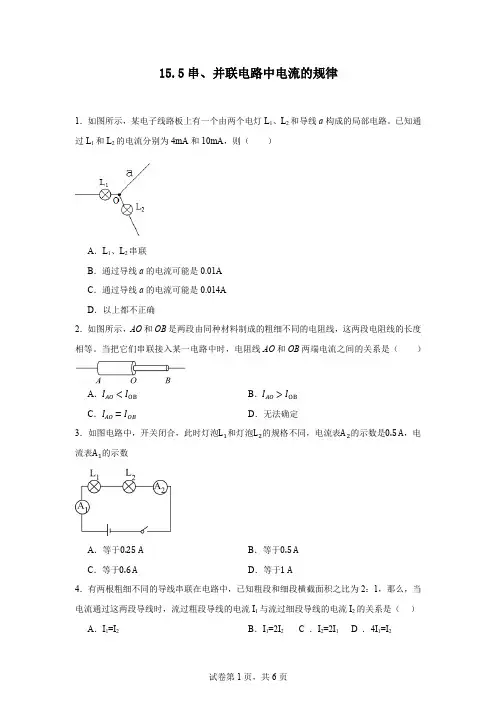

15.5串、并联电路中电流的规律1．如图所示，某电子线路板上有一个由两个电灯L1、L2和导线a构成的局部电路。

已知通过L1和L2的电流分别为4mA和10mA，则（）A．L1、L2串联B．通过导线a的电流可能是0.01AC．通过导线a的电流可能是0.014AD．以上都不正确2．如图所示，AO和OB是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。

当把它们串联接入某一电路中时，电阻线AO和OB两端电流之间的关系是（）A．I AO<I OB B．I AO>I OBC．I AO=I OB D．无法确定3．如图电路中，开关闭合，此时灯泡L1和灯泡L2的规格不同，电流表A2的示数是0.5 A，电流表A1的示数A．等于0.25 A B．等于0.5 AC．等于0.6 A D．等于1 A4．有两根粗细不同的导线串联在电路中，已知粗段和细段横截面积之比为2：1，那么，当电流通过这两段导线时，流过粗段导线的电流I1与流过细段导线的电流I2的关系是（）A．I1=I2B．I1=2I2 C ．I2=2I1 D ．4I1=I25．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（）A．通过两灯的电流相等B．通过两灯的电流不相等C．两灯两端的电压不相等D．两灯两端的电压相等6．小红同学在做“测串联电路的电压”实验时，连接完成电路，接通开关后，发现L1亮度较大，L2亮度较小，通过L1的电流为I1，通过L2的电流为I2，对这一现象以下分析合理的是（）A．I1＞I2B．I1＝I2C．I1＜I2D．电路出现开路7．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

则下列判断正确的是（）A．通过灯L1的电流为1.5A B．通过灯L1的电流为1.2AC．通过灯L2的电流为1.2A D．通过灯L2的电流为1.5A8．小明感觉最近眼睛很疲劳，视力也有所下降了，经过了解，是他写作业时台灯太亮，损害了视力。

2021-2022学年人教版物理九年级综合提升第十五章第5节串、并联电路中电流的规律一、单选题1．如图所示电路，当开关S闭合时，电流表1A和2A的示数分别为1.50A和0.30A，则通过灯1L的电流是（）A．0.30A B．1.20A C．1.50A D．1.80A2．两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（）A．两只灯中电流一样大B．发光亮的灯中电流大C．发光暗的灯中电流大D．不能确定两只灯中哪只的电流大些3．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L l电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．以上说法都不对4．如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（）A．A1不变，A2增大B．A1和A2的示数都增大C．A1和A2的示数都减小D．A1减小，A2增大5．把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（）A.通过灯L1的电流大B.通过灯L2的电流大C.通过灯L1、L2的电流一样大D.条件不足，无法判断两灯中电流的大小6．若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（）A．一样大B．L2最大C．L3最大D．L1最大7．如图所示，当只闭合S1时，电流表的示数I1=0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时干路中的电流为I2，则（）A.I1：I2=2：3B.流过灯L2的电流为0.3AC.流过灯L1、L2的电流之比为2：5D.S2由闭合变为断开时，流过灯L1的电流变大8．在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为I A、I B、I C、I D，则这四者间的关系正确的是（）A.I A=I B=I CB.I A=I B+I CC.I B=I CD.I B=I D9．小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（）A．0.32A B．1.6A C．1.92A D．1.28A10．几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（）A．其余小灯泡都比原来暗B．所有小灯泡都不能发光C．其余小灯泡仍能正常发光D．其余小灯泡可能会时亮时暗二、填空题11．根据如图所示电路，回答下列问题：（1）当S1闭合、S2断开时，电流经过的电灯是_______。

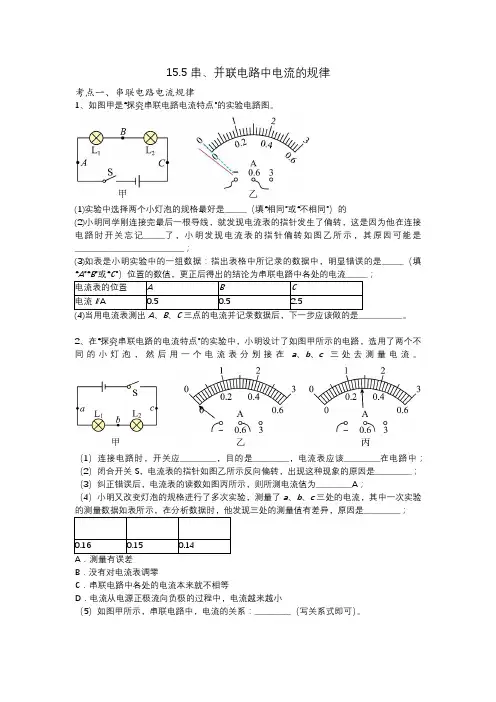

15.5 串、并联电路中电流的规律考点一、串联电路电流规律1、如图甲是“探究串联电路电流特点”的实验电路图。

(1)实验中选择两个小灯泡的规格最好是______（填“相同”或“不相同”）的(2)小明同学刚连接完最后一根导线，就发现电流表的指针发生了偏转，这是因为他在连接电路时开关忘记______了，小明发现电流表的指针偏转如图乙所示，其原因可能是______________________________；(3)如表是小明实验中的一组数据：指出表格中所记录的数据中，明显错误的是______（填电流表的位置A B C电流I/A0.50.5 2.5(4)当用电流表测出、、三点的电流并记录数据后，下一步应该做的是____________。

2、在“探究串联电路的电流特点”的实验中，小明设计了如图甲所示的电路，选用了两个不同的小灯泡，然后用一个电流表分别接在a、b、c三处去测量电流。

（1）连接电路时，开关应__________，目的是__________，电流表应该__________在电路中；（2）闭合开关S，电流表的指针如图乙所示反向偏转，出现这种现象的原因是__________；（3）纠正错误后，电流表的读数如图丙所示，则所测电流值为__________A；（4）小明又改变灯泡的规格进行了多次实验，测量了a、b、c三处的电流，其中一次实验0.160.150.14A．测量有误差B．没有对电流表调零C．串联电路中各处的电流本来就不相等D．电流从电源正极流向负极的过程中，电流越来越小（5）如图甲所示，串联电路中，电流的关系：__________（写关系式即可）。

考点二、并联电路电流规律3、在探究并联电路电流规律的实验中，如图甲是实验的电路图。

(1)在连接电路时，开关应该___________，电流表应___________（选填“串联”或“并联”）在被测电路中。

若要测量干路电流则电流表应接在甲图中的___________点；(2)小明同学在测量A处的电流时，闭合开关，发现电流表的指针偏转如图乙所示，造成这种现象的原因是___________；改进后，闭合开关，发现电流表指针偏转角度过小，原因是___________；(3)下表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

第 1 页《串、并联电路的电流规律》课堂练习题一、填空题1、小明根据右图所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，得到：① 图甲中a 处电流0.18A ，b 处电流0.18A ，则c 处的电流为：_________； ② 图乙中a 处电流0.22A ，b 处电流0.22A ，则c 处的电流为：_________。

2、在右图所示的电路中，电流表A 1与A 2的示数分别是0.9A 和0.36A 。

则通过灯L 1的电流是_______A ，通过灯L 2的电流是________A 。

3、在右图甲所示的电路中，闭合开关S 后，两个电流表的指针指在右图乙所示的同一位置。

则通过电灯L 1中的电流I 1＝______A ，通过电灯L 2中的电流I 2＝_______A 。

二、选择题4、电流通过横截面积大小不等的两段导体A 、B ，则在两段导体中电流大小分别为I A 、I B ，则在相同时间内，I A 、I B 两者之间的大小关系是A ．I A =IB B ． I A ＞I BC ． I A ＜I B D ．无法确定5、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是A ．较亮的灯中电流较大B ．较暗的灯中电流较大C ．电流一样大D ．条件不足，无法判断6、有两个用电器接在同一电源上，用一准确的电流表测得通过他们得电流相等，则下列说法中正确的是A ．两个用电器一定并联B ．两个用电器一定串联C ．两个用电器可能是并联，也可能是串联D ．条件不足，无法判断7、电路中连接了两个完全相同的灯泡，用电流表测得通过它们的电流均为0.46A ，则电路中的总电流为A ．一定是 0.46 AB ．一定是 0.92AC ．可能是 0.46 A三、实验、探究题8、三位同学在做实验时，电流表的指针摆动分别出现了如图甲、乙、丙所示的三种情况。

请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________。

串、并联电路中电流的规律一、单选题1．对于图电路的判断正确的是（）A．两只小灯泡是串联的B．两个小灯泡是并联的C．开关只能控制其中的一只小灯泡D．两灯工作时的电流一定相等2．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，则以下说法错误的是（）A．I a＝I d B．I a＞I d C．I a＞I b D．I d＞I c3．如图所示，电流表测量灯的电流，下面接法正确的是（）A．B．C．D．4．小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图中符合这一要求的是()A ．B ．C ．D ．5．如图示，开关S 闭合后，电流表A 1的示数为1.8A ，电流表A 2的示数为0.6A ，则通过L 1、和L 2的电流分别是（ ）A ．0.8A ，0.6AB ．0.6A ，1.2AC ．0.6A ，1.0AD ．1.2A ，0.6A6．小明在探究电路的电流规律实验时用了图中的某个电路，1L 和2L 规格相同，3L 与1L 规格不同，电流表读数分别为1A 为0.3A ，2A 为0.15A ，3A 为0.45A 。

测量时的电路图应是（ ）A ．B ．C ．D ．7．如图所示是小倩研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S ，再闭合开关S 1，闭合S 1后（ ）A ．甲表示数变大，乙表示数变大B ．甲表示数不变，乙表示数变大C ．甲表测干路的电流，乙表测L 1的电流D ．甲表测L 2的电流，乙表测L 1的电流8．如图所示的电路中，如果通过灯L 1和L 2的电流分别为0.2A 和0.4A ，则电流表A 1和A 2的示数分别是（ ）A ．0.4A ，0.2AB ．0.2A ，0.4AC ．0.6A ，0.2AD ．0.6A ，0.4A9．下列属于并联电路的是（ ）A ．（1）（2）B ．（1）（3）（4）C ．（1）（3）D ．（3）（4）10．贾明同学在实验时设计了如图甲所示的一部分电路，已知流经灯泡1L 的电流为0.7A ，流经2L 的电流为0.3A ，电流表的示数如图乙所示，则下列判断正确的是（ ）A ．电流表的示数为0.2AB ．小灯泡1L 在干路上C ．小灯泡1L 和小灯泡2L 是并联的D ．如果将小灯泡1L 拧下来，2L 将熄灭二、填空题11．串联电路中电流的特点是 ；符号表达式 。

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是一个简化了的电冰箱内部的电路图．M 是压缩机用的电动机，L 是电冰箱内的照明灯．关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是( )A ．电冰箱门打开时，1S 就自动闭合B ．电冰箱门关上时，1S 就自动闭合C ．电冰箱门打开时，1S 就自动断开D ．电动机与照明灯不能同时工作2．小诗同学正在用如图所示的器材练习电路连接，下列说法中正确的是（ ）A ．连接电路时，必须按照电流流向依次连接各电路元件B ．闭合开关，两灯发光，通过灯L 1的电流比通过灯L 2的电流大C ．闭合开关，两灯发光，自由电子一定从灯L 2向灯L 1定向移动D ．将灯L 1换成发光二极管，闭合开关，二极管和灯L 2都不发光，一定是二极管坏了3．为了测量通过灯泡L 1的电流，电流表接在如图所示电路中的位置（ ）A ．只能在A 处B ．只能在B 处C ．只能在C 处D ．A 、B 、C 三处都可以4．如图所示的电路，电源电压恒为4.5V ，且不变。

闭合开关，通过L 1的电流是0.2A ，通过电流表A 1的电流是0.7A ，通过电流表A 2的电流是0.5A ，则下列说法正确的是（ ）A ．通过L 2的电流是0.4AB ．通过L 3的电流是0.3AC ．电流表A 的示数是1.2AD ．电路总电阻为5Ω5．如图所示,AB 和BC 是同种材料制成的,长度相同、粗细不同的两段金属导体,将它们串联后接入电路,如果通过AB 和BC 的电流分别为I 1和I 2,那么( )A ．I 1>I 2B ．I 1<I 2C ．I 1=I 2D ．无法确定6．如图所示，保持电源电压不变，当开关S 由闭合变为断开后，电流表1A 、2A 示数变化分别为( )A ．不变，变小 B ．变小，不变 C ．变小，变大 D ． 变大， 不变7．如图所示，电源电压一定，关于电路工作情况，下列说法中正确的是（ ）A ．只闭合S 1时，两只灯泡是串联的B．若先闭合S1，再闭合S2，电压表、电流表的读数均变小C．若先闭合S1，再闭合S2，电压表读数变小、电流表读数变大D．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大8．在探究“串联电路的电流规律”时，电路如图所示，闭合开关，用电流表测出A、B、C三处的电流分别为I A、I B、I C，关于它们的大小关系，正确的是（）A．I A=I B+I C B．I A=I B=I C C．I A>I B>I C D．I A<I B<I C9．如图电路中能测出电灯L2的电流的是（）A．B．C．D．10．将两只规格不同的灯泡串联接入电路，可延长路灯使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度A．亮的灯电流大B．电流大小一样C．暗的灯电流大D．无法比较二、填空题11．如图是一个充电宝同时给三部手机充电的情景。

《串.并联电路中电流的规律》同步练习1.将两只规格不同的灯泡串联接入电路，可延长路灯使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度()A.亮的灯电流大B.电流大小一样C. H咅的灯电流大D.无法比较【答案】B【解析】试题分析：解决此题的关键是知道在串联电路屮，电流处处相等.解：因为在串联电路中，电流处处相等，所以通过这两只灯泡的电流大小是一样的.故选B.【点评】本题看似简单，其实是一道易错题.本题中有一个干扰因素，就是这两只灯泡的明亮程度不同.这里要搞清楚的是：灯泡的亮度是由灯泡的实际功率决定的，而不是由电流决定.这两只灯泡亮度不同的原因不是因为电流不相同，而是由于它们自身的电阻不同，结果在电流相同的情况下，造成了电功率不同，从而亮度不同的.2.如图所示电路，当开关S闭合时，电流表A】和A2的示数分别为1.50A和0.30A,则通过灯J的电流是A. 1.20AB. 0.30AC. 1.50AD. 1.80A【答案】A【解析】如图两灯并联，电流表Ai测量干路电流，电流表A2测量L2灯的电流。

根据并联电路的电流特点，干路电流等于各支路电流之和，所以通过灯L］的电流是：I】=I-I2 = 1.50A-0.30A = 1.20A故A正确。

点睛：重点是并联电路电流特点的应用，是电路最基本的特点之一，在以后分析电路时用的非常普遍，要熟练掌握。

3.某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的.工作的时候电路分别为200mA1A、300加A和250/A.当这些用电器同时使用时，干路中电流为( )A.小于1AB. 1 〜1.5AC. 1.5〜3AD.大于2A【答案】c【解析】根据并联电路的电流特点，干路电流等于各支路电流之和计算干路电流。

干路电流为：I二200 X 1（T3A卸1A + 0.3A + 0.25A = 1.75A °学¥科¥网…学¥科¥网…学¥科¥网…学¥科¥网…AB选项的电流小于同时工作时的干路电流，故错误；D选项的电流大于同时工作时的干路电流，故错误；故C正确。

第5节串、并联电路中电流的规律测试时间:20分钟一、选择题1.如图所示是家中常用的插线板,导线A、B、C分别是插线板、电饭锅、台灯的电源线,当两用电器同时正常工作,下列对电源线中电流大小判断正确的是( )A.A处最大B.B处最大C.C处最大D.一样大2.连接如图所示电路,研究串联电路中电流的特点。

闭合开关后,电流表甲和乙的示数分别为0.22 A和0.20 A,造成两个电流表示数不同的原因可能是( )A.灯泡规格不同B.某个电流表没有校零C.灯泡L1更靠近电源正极D.电流先到达电流表甲,经过灯L2时被消耗了一些,到达电流表乙时会少一些3.如图所示,通过L1的电流为0.1 A,通过L2的电流为0.2 A,通过L3的电流为0.3 A,用I1、I2、I3分别表示电流表A1、A2、A3的示数,则下列说法中不正确的是( )A.I1=0.6 A B.I2=0.2 AC.I3=0.3 A D.I2=0.5 A4.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为( )A.2.2 A 0.44 AB.0.42 A 1.9 AC.1.76 A 0.44 AD.0.44 A 2.2 A5.如图所示,在探究“并联电路的电流关系”时,晓强闭合开关后,用电流表测出电流分别为IA =0.5 A、IB=0.3 A,IC=0.2 A。

他在表格中记录数据后,下一步该做的是( )A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电流值D.换用电流表的另一量程,再测出一组电流值6.下列关于电流和电路的表述,正确的是( )A.用毛皮摩擦过的橡胶棒带的电荷叫做正电荷B.串联电路中电流从正极流向负极的过程中,电流越来越小C.并联电路中各支路的电流大小一定不相等D.测电流时,必须将电流表和被测的用电器串联,电流必须从电流表的正接线柱流入7.如图所示的电路,闭合开关后,下列关于A、B、C三处电流的大小关系正确的是( )A.IA >IB>ICB.IA<IB<ICC.IA =IB=ICD.IA=IC>IB8.如图所示电路中,闭合开关后,电流表A1和A的示数分别如图甲、乙所示,则通过L2的电流为( )A.0.5 AB.0.1 AC.1.1 AD.1.7 A二、填空题9.如图所示的电路中,开关S闭合后,电流表A1和A2的示数分别为1.2 A和0.5A,则通过小灯泡L1的电流是A。
