博世共轨(油路系统)故障案例

Internal Combustion Engine &Parts0引言为了改善柴油机的燃油经济性和排放污染，同时，从动力性、油耗以及驾驶性等方面来考虑，电控柴油系统市场占比越来越高，随之而来的故障维修也日益增多。

但是共轨知识在国内的普及率较低，针对某些“顽疾”无从下手。

本文针对共轨发动机限压阀打开故障进行原因分析，给市场上的维修服务提供参考，少走弯路。

1共轨系统部件构成共轨系统的部件主要有：燃油箱、燃油滤清器、高压油泵、共轨管、喷油器、电控单元（ECU ）、各类传感器（曲轴/凸轮轴位置传感器、加速踏板位置传感器、水温传感器、增压压力传感器、机油压力传感器等等）和执行器组成。

2限压阀限压阀是共轨管的一个重要组成部件。

而共轨管主要用作积累和分配高压燃油，各缸上的喷油器通过高压油管与共轨管相连，电控ECU 精确控制泵油压力，精确控制喷油器喷油，防止大流量燃油的泄漏。

换言之，由于高压泵柱塞的间歇性供油，以及喷油器的短暂喷射，高压管可以很好地控制燃油压力波动。

共轨管由轨压传感器、轨体、限压阀等组成。

其结构如图1所示。

限压阀是一个机械阀，主要由阀体、弹簧、密封活塞、O 型圈等组成，其内部结构如图2所示。

3限压阀打开故障在通常情况下，限压阀必须封闭并且不允许有任何泄漏。

在共轨发动机高压油泵、共轨管、喷油器、电控单元工作正常时，共轨管燃油压力是不会超过程序所设定的发动机各工况所要求的压力值的。

但如果它们当中有一个出现问题时，就可能引起共轨管里的燃油压力失去控制，造成压力过大。

如果不装限压阀，燃油将从整个高压油路系统中的最薄弱处泄漏，对高压燃油系统结构形成破坏，甚至爆炸或喷射伤人、伤物。

如在共轨管上事先安装有限压阀，当共轨管内压力达到限压阀开启压力的时候，活塞和弹簧共同工作，通过控制一定的回油流量来调节轨压，使系统实现泄压，使车辆实现跛行回家功能。

所谓跛行回家是指ECU 监测到某系统参数不正常时（如油量计量阀线路出现开路），出于保护整个系统的目的，ECU 会使整个系统运行在扭矩输出比较低的工况下，一般来说是通过限制轨压来达到，限制发动机的扭矩和转速，避免危险运行，同时保持继续驾驶性。

国三高压共轨故障诊断案例集锦国三柴油机故障诊断案例集锦一、发动机起动困难。

案例1故障症状：起动机和发动机均有正常起动转速，但不着火；或者有时经过多次长时间的起动方可着火。

故障原因：燃油管路有空气。

故障性质：机械故障。

处理方法：燃油管路排空气。

故障分析：国III车采用共轨系统，油路排空气相对困难一些，往往操作人员感觉到空气排除干净的，实际还是没有彻底排干净。

根据实际使用情况来看，应该松开油泵回油螺栓来排空气，必要时可松开高压油管，利用起动机带动发动机空转来排空气；如果仅仅是松开燃油滤清器的放气螺钉来排空气，可能不容易彻底排除燃油管路的空气，比较费力。

案例2故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：柴油管路或油水分离器堵塞。

故障性质：机械故障。

处理方法：清理柴油管路或油水分离器、对有水分离器进行放水，必要时更换，最后要对油路进行彻底排空气。

故障分析：目前，我国的柴油品质还不能完全满足国III 系统的柴油机对于柴油品质的要求，因此，国III发动机的柴油滤清器或油水分离器要经常保养，其保养周期要比以前的发动机大大缩短。

（还有一种情况，如果进油软管或回油软管内径太细太长导致进回油进回油不畅，比较严重的也会使发动机启动困难或无法起动。

此时，需要更换符合要求的进回油管，内径最好12毫米以上）。

案例3故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：ECU存在故障码。

故障性质：电器故障。

处理方法：清除故障码。

故障分析：此车从机械方面检查均正常，用诊断仪诊断发现有“水温传感器”、“轨压传感器”、“油门踏板”等一些故障显示，清除故障码后，发动机顺利起动。

这种情况估计是维修或操作人员对电控系统的接插件进行了带电插拔的操作，这样系统会产生故障码储存在ECU中，系统起保护作用会限制一些功能甚至无法起动。

案例4故障症状：起动机和发动机均有正常起动转速，但不着火。

故障原因：发动机线束损坏或接插件接触不良。

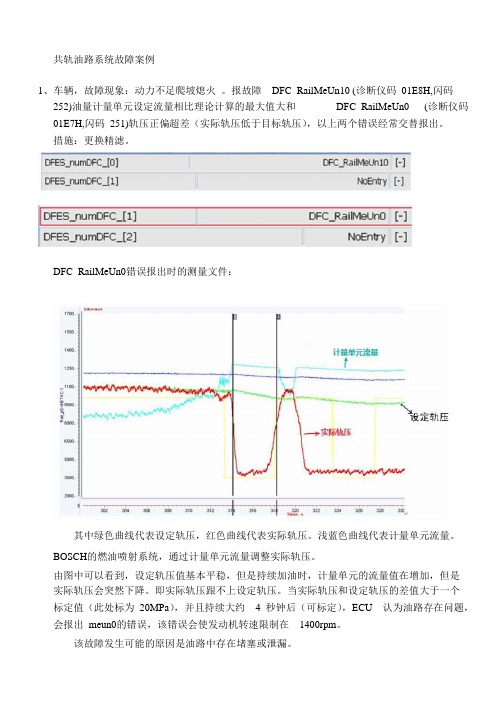

共轨油路系统故障案例1、车辆，故障现象：动力不足爬坡熄火。

报故障DFC_RailMeUn10 (诊断仪码01E8H,闪码252)油量计量单元设定流量相比理论计算的最大值大和DFC_RailMeUn0 (诊断仪码01E7H,闪码251)轨压正偏超差（实际轨压低于目标轨压），以上两个错误经常交替报出。

措施：更换精滤。

DFC_RailMeUn0错误报出时的测量文件：其中绿色曲线代表设定轨压，红色曲线代表实际轨压。

浅蓝色曲线代表计量单元流量。

BOSCH的燃油喷射系统，通过计量单元流量调整实际轨压。

由图中可以看到，设定轨压值基本平稳，但是持续加油时，计量单元的流量值在增加，但是实际轨压会突然下降。

即实际轨压跟不上设定轨压。

当实际轨压和设定轨压的差值大于一个标定值（此处标为20MPa），并且持续大约 4 秒钟后（可标定），ECU 认为油路存在问题，会报出meun0的错误，该错误会使发动机转速限制在1400rpm。

该故障发生可能的原因是油路中存在堵塞或泄漏。

DFC_RailMeUn10错误报出时的测量文件：其中绿色曲线代表设定轨压，红色曲线代表实际轨压。

浅蓝色曲线代表计量单元流量。

深蓝色曲线代表系统正常运行时计量单元的最大流量。

系统正常运行时，计量单元流量不能超过最大流量，否则会报错。

由图中可以看到，蓝色曲线代表的计量单元流量超过了正常运行的最大流量，在持续2秒钟后，系统报出DFC_RailMeUn10的错误。

该错误会使发动机转速限制在1400rpm。

该故障发生可能的原因是高压泵故障，油路中存在堵塞或泄漏。

2、台架发动机，故障现象：限速1400prm，报故障DFC_ PRVOpn (诊断仪码01E2H,闪码135) 限压阀被打开和DFC_ PRVRPOutOfRng (诊断仪码01E4H,闪码136)平均轨压超出预计的误差范围。

措施：停机后过 2 分钟再起动故障消失，如果出现限压阀打开，恢复需要2分钟。

3、台架发动机，故障现象：限速1400prm，报故障DFC_RailMeUn2 (诊断仪码01E9H,闪码255)轨压负偏差超限值（实际轨压高于目标轨压），（此故障的可能原因：①计量单元粘在打开位置、零传输阀阻塞、计量单元没供电；②齿轮泵前压力太高、零流量管后的压力太高即背压太高。

国三电喷柴油共轨系统检测与维修潍柴系统：BOSCH故障病症：起动后怠速正常，一加速升到1000转后油门不起作用。

故障代码P0121，说明为：“加速信号2无效”。

检查进程：经测量油门信号一对地电压在范围中，信号二对地电压在范围中，均为正常。

检查线束段无端障，遂疑心ECU有问题，改换ECU后故障仍无法排除。

再拔下油门踏板插头，测整车线束中油门连接插座与之间的电压值是5V，为正常状态，与之间的电压值为0V，处于不正常状态，依照以上所作检测，判定是ECU整车接插件中（信号2）端接触不良，信号2没有信号反馈给ECU。

对插头进行处置后故障排除，发动机运行正常。

机型：6DL1 系统：DENSO故障病症：在行驶进程中出行无力加速不稳，故障灯亮。

故障代码：P0222 说明为：“加速2电压太低”。

检测进程：依照故障码提示，检查油门2电源与地线是不是显现短路情形。

通过利用万用表检查电子油门的所有线彼此之间的通断无短路、断路现象，由此能够排除油门及其线束的故障。

考虑到电子油门2与凸轮轴转速、进气压力三个传感器的电源共用。

为此别离断开进气压力和凸轮轴转速传感器，当断开凸轮轴传感器后，P0222的故障码消失。

依照以上排查进程得出结论为：由于凸轮轴转速传感器故障连带引发电子油门故障的显现，改换油泵后故障排除，发动机运行正常。

故障分析：此案例关键要了解ECU原理散布，各电器部件间的关系，DENSO系统中G传感器，进气压力传感器，油门2电源在ECU为同一电源，因此只要其中一个有问题可能会牵涉到其它两个。

机型：6DL1 系统：DENSO故障病症：发动机无力，功率不足，无端障码。

检查进程：测量各传感器电阻和电压均正常，摸了一下油泵出油的两根高压油管，发觉两根油管的温度有不同，重点检查PCV的通电情形，发觉PCV1的电源无电，此阀是不工作的，经检查，电源线断路，从头理线后，发动机运行正常。

故障分析：PCV工作状况的好坏是发动机运行正常的大体的条件之一，油泵要工作出油，其PCV阀必需通电才行。

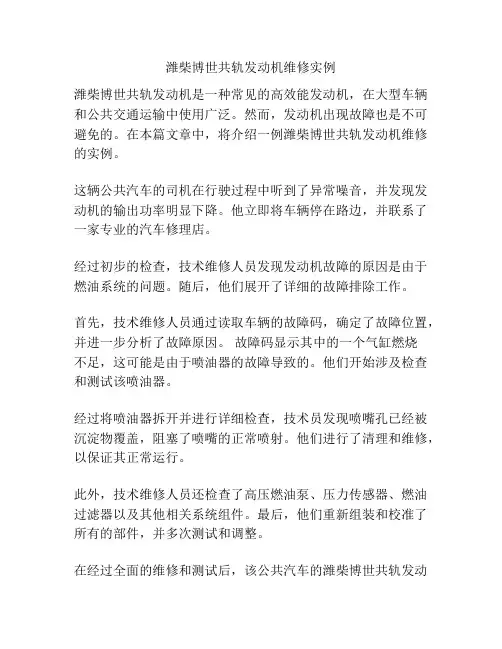

潍柴博世共轨发动机维修实例潍柴博世共轨发动机是一种常见的高效能发动机，在大型车辆和公共交通运输中使用广泛。

然而，发动机出现故障也是不可避免的。

在本篇文章中，将介绍一例潍柴博世共轨发动机维修的实例。

这辆公共汽车的司机在行驶过程中听到了异常噪音，并发现发动机的输出功率明显下降。

他立即将车辆停在路边，并联系了一家专业的汽车修理店。

经过初步的检查，技术维修人员发现发动机故障的原因是由于燃油系统的问题。

随后，他们展开了详细的故障排除工作。

首先，技术维修人员通过读取车辆的故障码，确定了故障位置，并进一步分析了故障原因。

故障码显示其中的一个气缸燃烧不足，这可能是由于喷油器的故障导致的。

他们开始涉及检查和测试该喷油器。

经过将喷油器拆开并进行详细检查，技术员发现喷嘴孔已经被沉淀物覆盖，阻塞了喷嘴的正常喷射。

他们进行了清理和维修，以保证其正常运行。

此外，技术维修人员还检查了高压燃油泵、压力传感器、燃油过滤器以及其他相关系统组件。

最后，他们重新组装和校准了所有的部件，并多次测试和调整。

在经过全面的维修和测试后，该公共汽车的潍柴博世共轨发动机恢复了正常运行，并且发动机的输出功率和油耗均得到了改善。

总的来说，这一潍柴博世共轨发动机的故障维修实例表明了专业的技术维修团队的重要性。

他们能够通过准确的诊断和维修方法，快速解决任何复杂的燃油系统问题。

同时，这也表明了定期的保养和维修对于发动机的长期稳定运行是非常重要的。

为了保证潍柴博世共轨发动机的长期稳定运行，以下是一些建议：1. 定期更换机油和燃油滤清器。

机油是发动机最重要的润滑剂，可以减少磨损。

燃油滤清器会过滤掉发动机中不干净的杂质，防止它们进入到喷油器，导致故障。

2. 定期检查和保养高压燃油系统。

高压燃油系统是潍柴博世共轨发动机最关键的部分之一。

一旦失效，将导致发动机的输出功率下降和故障。

3. 定期维护喷油器。

喷油器是将燃油喷入发动机的装置。

当喷油器出现故障时，将导致马力下降，燃油经济性降低。

柴油机BOSCH高压共轨喷射系统的维修摘要：针对国内普遍采用的柴油机BOSCH高压共轨喷射系统，从轨压建立、喷油正时和喷油量三方面，采用过程分析方法，重点论述了BOSCH共轨系统与维修密切相关的控制策略，依据其控制过程和策略，整理提出BOSCH共轨系统故障的维修思路和检测方法。

关键词：柴油机、BOSCH、高压共轨、维修、检测Abstract：Commonly used for domestic BOSCH Common Rail Diesel injection system, the establishment from the rail pressure, injection timing and fuel injection quantity in three areas, the use of analysis methods, with emphasis on maintenance of BOSCH Common Rail system and is closely related to the control strategy, based on The control process and strategy, finishing BOSCH Common Rail proposed ideas and the maintenance of system failure detection method.Key Words:diesel engine; BOSCH; common rail; repair; maintenance自国Ⅲ柴油机电控化以来，BOSCH高压共轨喷射系统（以下简称BOSCH共轨系统）得到了广泛应用。

装用BOSCH共轨系统的柴油机，较其他电控单体泵，泵喷嘴系统，结构简单，零件数目少，喷射压力高，工作稳定，且具备再次技术升级的可能，是未来柴油机技术发展的主要方向。
