高层民用建筑防烟排烟设计(一)

控制。从结构上看，活动式挡烟垂壁有转动式和起落
式两种，也有采用吊顶内排烟口的盖板与火灾探测器
连锁的形式。
转动式活动挡烟垂壁示意图
起落式活动挡烟垂壁示意图
3、挡烟垂壁的设置要求
挡烟垂壁的设置应与顶棚的构造相适应，这样才能起 到有效的防烟作用，具有代表性的有如下几种：
1）不同顶棚高度的挡烟垂壁下垂有效高度
2、挡烟垂壁的结构型式
根据挡烟垂壁的工作场所，挡烟垂壁必须应用非燃 材料制作，如钢板、夹丝玻璃、钢化玻璃等，如果用 可燃材料，则外面必须覆以防火材料。挡烟垂壁的型
式有固定式和活动式两种。
（1）固定式挡烟垂壁
固定式挡烟垂壁就是将垂壁长期固定在顶棚面上， 其下垂的高度固定不变。设计时有采用吊顶下表面的 突出物或钢、钢筋混凝土梁做挡烟垂壁的，可在建筑
5.丙、丁、戊类物品库。
（三）《汽车库、修车库、停车场 设计防火规范》
规定应设臵必备的排烟设施。
（四）《建筑设计防火规范》
1.歌舞厅、录像厅、夜总会、放映厅、卡拉OK 厅（含具有卡拉OK功能的餐厅）、游艺厅（含电 子游艺厅）、桑拿浴室（除洗浴部分外）、网吧 等歌舞娱乐放映游艺场所（以下简称歌舞娱乐放 映游艺场所）应设臵防、排烟设施。对于地下房 间、无窗房间或有固定窗扇的地上房间，以及超 过20M且无自然排烟的疏散走道或有直接自然通 风、但长度超过40M的疏散内走道，应设机械排 烟设施。 2.地下商店应设臵防烟、排烟设施（按《人民 防空工程设计防火规范》 GB50098执行） 。
两端有自然采光和通风的内走道长度超过60m
可以把走道单独划为为防烟分区。
（2）《人民防空工程设计防火规范》中规定：
每个防烟分区的建筑面积不宜过大，一般不超 过500 m2。

・建筑水暖・浅谈高层建筑防烟楼梯间防排烟设计孙 瑜1，姜杰文2（青岛沿海建筑设计有限公司，山东 青岛 266000）摘要：高层建筑防烟楼梯间的防排烟设计，宜采用自然排烟或加压送风的方式。

本文介绍了各方式的特点及适用场合，并就地上与地下分别为防烟楼梯间时加压送风系统设计及注意的问题做简单总结，以期使防排烟设计更为合理有效，保证火灾时人员的安全疏散。

关键词：高层建筑；防烟楼梯间；自然排烟；加压送风中图分类号：TU998.1 文献标识码：A 文章编号：1671-3362（2013）12-0079-01引言在各类火灾事故中，大部分人员并非被火烧伤，而是由于烟气窒息、中毒，不能安全疏散才导致伤亡，而高层建筑中的防烟楼梯间及前室、消防电梯间前室或合用前室都是建筑着火时最重要的疏散通道，对这些部位进行合理有效的防排烟设计对保证人员安全疏散具有极为重要的意义。

本文主要就高层建筑防烟楼梯间的防排烟设计进行讨论。

1 防烟楼梯间防排烟采用方式及适用场合高层建筑中防烟楼梯间的防排烟设计宜采用以下方式：1.1 自然排烟防烟楼梯间可利用可开启的外窗或阳台、凹廊等自然排烟。

这种方式的排烟效果会受风向等多种因素的影响，但是其构造简单、经济，火灾时不受电源中断的影响，平时还可兼做换气用。

结合我国目前的经济、技术条件及管理水平，宜优先采用。

此方式不适用于建筑高度超过50m的一类公共建筑和建筑高度超过100m的居住建筑。

1.2 加压送风对防烟楼梯间加压送风使其保持正压，阻止烟气侵入。

这种方式防烟效果好，能够保证人员疏散和扑救的需要，不受环境条件限制。

建筑高度超过50m的一类公共建筑和建筑高度超过100m 的居住建筑及不具备自然排烟条件的高层建筑防烟楼梯间，应采用加压送风的方式。

2 防烟楼梯间加压送风风量确定及系统设计根据《高规》第6.2.8条规定，所有高层建筑的疏散楼梯间均分成上下两段，形成两个独立的楼梯间。

2.1 加压送风量的确定地下部分满足封闭楼梯间要求时，只需考虑地上部分防烟楼梯间加压送风。

防排烟设计规范防排烟设计规范(09年最新修订)一(建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式;排烟可采用自然排烟方式或机械排烟方式。

1.2民用建筑下列部位应设置防烟设施:1防烟楼梯间及其前室;2消防电梯间前室或合用前室;3高层建筑的避难层(间);4人民防空工程避难走道的前室;1.3民用建筑下列部位应设置排烟设施:1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间;2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室;3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所;高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所;4长度超过20m的疏散走道;多层建筑中的公寓、通廊式居住建筑长度大于40m 的地上疏散走道;5中庭;6非高层民用建筑及高度大于24m的单层公共建筑中，建筑占地面积大于1000 m2的地上丙类仓库;7汽车库。

1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作，且风道不宜采用土建风道;当防排烟系统采用金属管道时，其钢板厚度按《通风与空调工程施工质量验收规范(GB50243-2002)》高压系统选用。

1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定:1采用金属管道时，不宜大于20m/s;2采用内表面光滑的混凝土等非金属管道时，不宜大于15m/s;3机械加压送风口不宜大于7m/s;排烟口不宜大于10m/s;机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s;自然补风口不宜大于3m/s。

1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。

风机房应采用耐火极限不低于2.0h的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。

1.自然排烟
自然排烟有两种方式。 一种是室内自然排烟，在室内设置对外
开口或可开启外窗进行自然排烟； 另一种是设置竖井自然排烟，即在高层
建筑的适中位置，设置专用的排烟竖井，并 在各层设置有自动或手动控制的排烟口（排 烟口应设置在上部，发生火灾时能自动或手 动打开），依靠火灾时室内产生的热压和室 外气流的风压，形成的“烟囱效应”进行自 然排烟。
距离不应超过30m。排烟口可以设置在顶棚上，也可以设置在靠近
顶棚的墙面上，但排烟口必须距顶棚高度800mm以内。如果在室内
净高超过3.0m，则排烟口可设在距地面2.1m以上的高度上。为了
防止顶部排烟口处的烟气溢流，在排烟口一侧的上部应设防烟幕
墙。排烟的面积可根据排烟系统的排烟量、排烟速度(v≤10m／s)
2.机械排烟
机械排烟是使用排烟风机进行强制排烟。根据
补风方式不同可分为两种：
一种是机械排烟自然补风的方式，依靠建筑本
身自然补风的排烟方式适合于大型建筑空间的烟气
控制；
另一种是上部机械排烟下部机械送风的方式，
在空间上部设置的排烟口在发生火灾时能敞开，并
在建筑下部位进行机械送风，以提高室内压力将火
灾烟气排除至室外，此种方式多适用于性质重要，
5）建筑高度超过100m的公共建筑，应设置避难层 （间），如果是封闭的避难层（间）则应设置独立 的机械加压送风设施。
三、高层建筑防烟、排烟的设计程序
进行防、排烟设计时：首先要了解清楚 建筑物的防火分区，并且合理划分防烟分区。 防烟分区应在同一防火分区内，其建筑面积 不宜过大，一般不超过５００㎡。然后，再 确定合理的防、排烟方式和进一步选择合理 的防、排烟系统，继而确定送风道、排风道、 排烟口、防火阀等位置。

一、高层民用建筑防烟、排烟设施设置范围《高层民用建筑设计防火规范》（2005版）中规定：凡建筑高度度超过24米的新建、扩建和改建的高层民用建筑及其相连的且高度超过24米的裙房当中没有防烟楼梯间及消防电梯的；地下一层、四层及四层以上设有歌舞厅、卡拉OK厅（含具卡拉OK功能的餐厅）、夜总会、录像厅、夜映厅、桑拿浴室（除洗浴部分外）、游艺厅（含电子游戏厅）、网吧等歌舞娱乐放映场所；设有地下商店的建筑均应进行防、排烟设计。

需要设置防排烟的部位有：1、防烟楼梯间及其前室、消防电梯间前室或合用前室；2、一类建筑和高度超过32米的二类建筑的下列部位：长度超过20米的内走道；面积超过100平方米且经常有人停留或可燃物较多的房间；高层建筑的中庭和经常有人停留或可燃物较多的地下室；封闭式避难层；3、设置在地下一层、地上四层及四层以上的歌舞娱乐放映场所；4、设置在地下一、二层的商店。

二、防烟楼梯间、前室、消防电梯前室、合用前室的防排烟设计防烟楼梯间、前室、消防电梯前室、合用前室防排烟方式有自然排烟和正压送风防烟两种方式，这两种方式在同一部位仅可以使用一种，不可两者并存。

1、下面根据楼梯间、前室、合用前室、消防电梯前室不同情况，选择不同的防排烟设施。

（1）超过50米的一类公共建筑和建筑高度超过100米的居住建筑，防烟楼梯间仅可采用机械加压送风方式，如设有窗户必须为不可开启的固定窗户；前室、合用前室、消防电梯前室50米以上的部分只可采用机械送风方式，如设窗户必须为固定式窗户，50米以下部分可利用外窗进行自然排烟，外窗可开启面积不应小于2平方米。

（2）超过50米的一类公共建筑高度超过100米的居住建筑除外的防烟楼梯间及前室，消防电梯前室和合用前室根据情况不同，采取的方式和位置不同，见下表：组合关系防排烟方式选择楼梯间及前室、合用前室均具备自然排烟条件楼梯间及前室、合用前室采用自然排烟消防电梯前室具备自然排烟消防电梯前室采用自然排烟消防电梯前室不具备自然排烟条件消防电梯前室采用机械加压系统楼梯间具备自然排烟，前室或合用前室不具备自然排烟条件楼梯间采用自然排烟，前室、合用前室采用机械加压系统前室、合用前室具备自然排烟，楼梯间不具备自然排烟条件前室，合用前室采用自然排烟，楼梯间采用机械加压系统楼梯间、前室、合用前室均不具备自然排烟条件楼梯间、前室、合用前室采用机械加压系统楼梯间前室或合用前室，利用敞开阳台、凹廊或前室不同朝向的可开启外窗自然排烟前室、合用前室采用自然排烟，楼梯间可不设防烟设施2、满足自然排烟的条件：（1）靠外墙的防烟楼梯间每五层可开启外窗面积不小于2平方米；防烟楼梯间前室、消防电梯前室可开启面积不小于2平方米；合用前室不小于3平方米。

高层建筑防火排烟设计规
范根据国家相关标准和规范进行要求，具体包括以下方面：
1. 建筑结构的防火要求：选用符合耐火性能要求的建筑材料和构件，确保建筑结构的耐火性能。

2. 防火分区要求：根据建筑的用途和火灾危险性，将建筑分割为不同的防火分区，要求每个分区具备独立的防火墙和防火门。

3. 防火间距要求：建筑物之间的防火间距要满足规范要求，以保证火势不会轻易蔓延到相邻建筑。

4. 火灾报警系统：高层建筑必须安装火灾报警系统，可以及时发现火灾，并采取相应的措施。

5. 防烟措施：高层建筑需要设置防烟分区，确保火灾发生时，能够控制烟气蔓延。

防烟分区内的排烟设备需要满足规范要求，保证排烟效果。

6. 疏散通道和楼梯间：高层建筑必须设置足够数量和宽度的疏散通道和楼梯间，保证人员的疏散安全。

7. 消防设施：高层建筑需要按照规范要求安装消防设施，包括消防水源、消防栓、灭火器等，以及相应的消防管道和喷头系统。

8. 安全疏散标识：高层建筑需要设置明显的安全疏散标识，指引人员正确疏散。

9. 电气设备和配电系统：高层建筑的电气设备和配电系统要满足防火要求，防止电气设备成为火灾发生和蔓延的源头。

需要根据具体的国家和地区规范进行设计，确保高层建筑在火灾发生时能够提供有效的防火和排烟保护，确保人员的生命安全。

高层民用建筑防排烟工程设计有关问题探讨中国消防在线| 时间：2008-01-17 | 文章来源：山西吕梁| 作者：山西任丽丽摘要：探讨了高层建筑内的防排烟设计关键词：高层建筑；防排烟设计随着我国经济的迅速发展，高层民用建筑已从大中城市发展到中小城市，并且朝着大型化、高层化、多功能化的方向发展，火灾所带来的危害和严重后果越来越大。

而在大量的火灾实例统计数字表明，火灾中爱烟害直接致死的约占80%以上，在高层建筑中，由于烟囱效应作用的影响，由于火灾产生的烟气浓度黑、温度高，危害性比一般建筑更加严重。

如何使火灾时烟气少生产甚至不产生；如何使火灾烟气控制在火灾发源地而不蔓延扩散出去；如何使火灾烟气迅速地最大限度地排除到安全的地方；如何在疏散通道上保证实现防烟安全区，这些问题使防排烟工程设计成为建筑防火设计的一个重要组成部分。

本文就高层民用建筑防排烟工程设计的有关问题进行了探讨。

一、高层民用建筑防烟、排烟设施设置范围《高层民用建筑设计防火规范》（2005版）中规定：凡建筑高度度超过24米的新建、扩建和改建的高层民用建筑及其相连的且高度超过24米的裙房当中没有防烟楼梯间及消防电梯的；地下一层、四层及四层以上设有歌舞厅、卡拉OK厅（含具卡拉OK功能的餐厅）、夜总会、录像厅、夜映厅、桑拿浴室（除洗浴部分外）、游艺厅（含电子游戏厅）、网吧等歌舞娱乐放映场所；设有地下商店的建筑均应进行防、排烟设计。

需要设置防排烟的部位有：1、防烟楼梯间及其前室、消防电梯间前室或合用前室；2、一类建筑和高度超过32米的二类建筑的下列部位：长度超过20米的内走道；面积超过100平方米且经常有人停留或可燃物较多的房间；高层建筑的中庭和经常有人停留或可燃物较多的地下室；封闭式避难层；3、设置在地下一层、地上四层及四层以上的歌舞娱乐放映场所；4、设置在地下一、二层的商店。

二、防烟楼梯间、前室、消防电梯前室、合用前室的防排烟设计防烟楼梯间、前室、消防电梯前室、合用前室防排烟方式有自然排烟和正压送风防烟两种方式，这两种方式在同一部位仅可以使用一种，不可两者并存。

民用建筑防火排烟设计（2005．11．22)今天想说三个问题:一、“建筑设计防火规范”（即低规）的修改问题；二、防火排烟设计；三、工程设计问题举例。

一、我主要讲一下“建筑设计防火规范”（即低规）的修改问题：1、适用范围：这本规范适用于工业建筑、建筑高度小于24M的公共建筑、9层及9层以下的居住建筑、地下建筑和建筑高度大于24M的单层公共建筑。

简单说就是高规不管的它都管。

2、这次修订的主要内容:在民用建筑中补充了商店疏散人员的计算原则和有关燃油、燃气锅炉房、柴油发电机机房的设置要求。

5.4.1 燃煤、燃油、燃气锅炉房……宜独立建造.当有困难时可贴邻民用建筑布置,但应采用防火墙割开，且不应帖邻人员密集场所.当燃油、燃气锅炉房受条件限制布置在民用建筑内时,不应布置在人员密集场所的上一层、下一层或帖邻并应符合下列规定:⑴、应设置在首层或地下一层靠外墙部位，但常（负)压燃油、燃气锅炉可设置在地下二层.当采用相对比重大于等于0.75的可燃气体为燃料时,不得设置在地下或半地下建筑中。

⑵、锅炉房的门应直通室外.⑶、当锅炉间内设储油时间,其储量不应大于1m2。

⑷、锅炉的容量按GB50041.3、关于管井的规定有：7.2。

9电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道……电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井应分别独立设置……7。

2.10建筑内的电缆井、管道井应在每层的楼板处用防火封堵材料封堵。

建筑内的电缆井、管道井与房间、走道等相连通的孔洞应采用防火封堵材料封堵。

7.2。

11可燃气体和甲、乙、丙类液体管道不应与通信管线共用管井，严禁设置在电缆井内或穿过电缆井。

4、增加了防火排烟一节。

二、防火排烟设计我们做防火排烟设计的内容包括两个方面：•一是保证人员安全疏散：为此目的“建筑设计防火规范”和“高层民用建筑设计防火规范”上有一系列防烟条纹的规定，你只要按着高规、低规的条纹规定,对号入座就行了。

《建筑防烟排烟系统》: 排烟系统设计4.1.1建筑排烟系统的设计应根据建筑的使用性质、平面布局等因素，优先采用自然排烟系统。

（本条明确多层建筑优先采用自然排烟方式。

多层建筑比较简单，受外部条件影响较少，一般采用自然通风方式较多。

高层建筑主要受自然条件（如室外风速、风压、风向等）的影响会较大，一般采用机械方式较多。

）4.1.2同一个防烟分区应采用同一种排烟方式。

（在同一个防烟分区内不应同时采用自然排烟方式和机械排烟方式，主要是考虑到两种方式相互之间对气流的干扰，影响排烟效果。

尤其是在排烟时，自然排烟口还可能会在机械排烟系统动作后变成进风口，使其失去排烟作用。

）4.1.3建筑的中庭、与中庭相连通的回廊及周围场所的排烟系统的设计应符合下列规定：1. 中庭应设置排烟设施。

2. 周围场所应按现行国家标准《建筑设计防火规范》GB 50016中的规定设置排烟设施。

3. 回廊排烟设施的设置应符合下列规定：1）当周围场所各房间均设置排烟设施时，回廊可不设，但商店建筑的回廊应设置排烟设施；2）当周围场所任一房间未设置排烟设施时，回廊应设置排烟设施。

4. 当中庭与周围场所未采用防火隔墙、防火玻璃隔墙、防火卷帘时，中庭与周围场所之间应设置挡烟垂壁。

5. 中庭及其周围场所和回廊的排烟设计计算应符合本标准第4．6．5条的规定。

6. 中庭及其周围场所和回廊应根据建筑构造及本标准第4．6节规定，选择设置自然排烟系统或机械排烟系统。

4.1.4下列地上建筑或部位，当设置机械排烟系统时，尚应按本标准第4.4.14条～第4.4.16条的要求在外墙或屋顶设置固定窗：1. 任一层建筑面积大于2500㎡的丙类厂房（仓库）；2. 任一层建筑面积大于3000㎡的商店建筑、展览建筑及类似功能的公共建筑；3. 总建筑面积大于1000㎡的歌舞、娱乐、放映、游艺场所；4. 商店建筑、展览建筑及类似功能的公共建筑中长度大于60m的走道；5. 靠外墙或贯通至建筑屋顶的中庭。

第九部分防烟排烟系统系统构成防烟系统：自然通风、机械防烟排烟系统：自然排烟、机械排烟防烟系统适用范围与设置要求建筑的下列场所或部位应设置防烟设施：1.防烟楼梯间及其前室；2.消防电梯间前室或合用前室；3.避难走道的前室、避难层（间）自然通风设施的设置要求1.建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，其防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室应采用自然通风系统；当不能设置自然通风系统时，应采用机械加压送风系统2.建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合下列条件之一时，楼梯间可不设置防烟系统：1）前室或合用前室采用敞开的阳台、凹廊；2）前室或合用前室具有不同朝向的可开启外窗，且独立前室两个外窗面积分别不小于2.0㎡，合用前室两个外窗面积分别不小于3.0㎡3.自然通风设施的设置1）采用自然通风方式的封闭楼梯间、防烟楼梯间，应在最高部位设置面积不小于1.0㎡的可开启外窗或开口；当建筑高度大于10m时，尚应在楼梯间的外墙上每5层内设置总面积不小于2.0㎡可开启外窗或开口，且布置间隔不大于3层。

2）前室采用自然通风方式时，独立前室、消防电梯前室可开启外窗或开口的面积不应小于2.0㎡，合用前室、共用前室不应小于3.0㎡3）采用自然通风方式的避难层（间）应设有不同朝向的可开启外窗，其有效面积不应小于该避难层（间）地面面积的2%，且每个朝向的面积不应小于2.0㎡。

4）可开启外窗应方便直接开启；设置在高处不便于直接开启的可开启外窗应在距地面高度为1.3m〜1.5m 的位置设置手动开启装置3.1.8 避难层的防烟系统可根据建筑构造、设备布置等因素选择自然通风系统或机械加压送风系统机械加压送风系统的设置要求1.建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室应采用机械加压送风系统2.建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，且其机械加压送风口设置在前室的顶部或正对前室入口的墙面时，楼梯间可采用自然通风系统；当机械加压送风口未设置在前室的顶部或正对前室入口的墙面时，楼梯间应采用机械加压送风系统3.当防烟楼梯间在裙房高度以上部分采用自然通风时，不具备自然通风条件的裙房的独立前室、合用前室及共用前室应采用机械加压送风系统，且独立前室、合用前室及共用前室送风口的设置方式应符合本条第2款的要求。

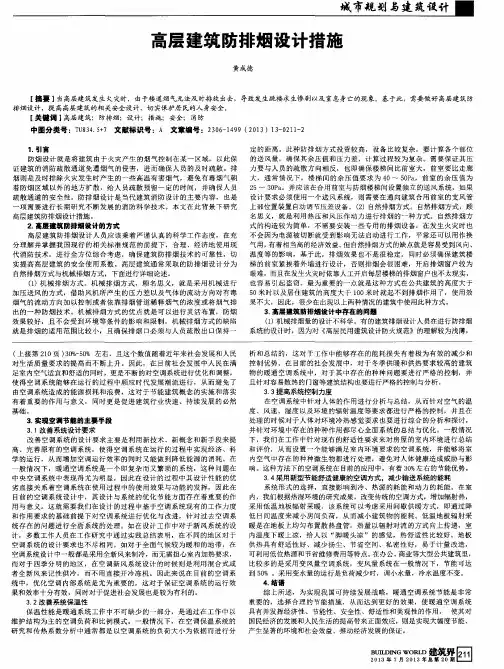

城 市规 划与建 筑设计
高层 建筑 防排烟设计措施
黄 成 德
【 摘要 】 当高层 建筑发生 火灾时，由于楼道烟 气无 法及 时排 放 出去 ，导致发 生跳楼 求生惨剧以及 窒息身亡 的现 象。基 于此，需要 做好 高层建筑 防 排 烟设计 ，提 高高层 建筑的相 关安全设计 ，切 实保护居 民的人 身安全 。 【 关键 词 】 高层 建筑；防排烟；设计 ；措施 ；安全 ；消防 中 图分 类号 ：Ｔ Ｕ ８ ３ ４ ． ５ ＋ ７ 文献 标识 号 ：Ａ 文章 编号 ：
定的距 离。此种 防排烟方 式投资较 高，设备 比较 复杂 ，要 计算各个 部位 防烟设 计就是 将建筑 由于火 灾产 生 的烟 气控制 在某一 区域， 以此 保 的送风 量，确保其 余压值和 压力差 ，计 算过程较 为复杂 。需要保证 其压 证建筑 的消 防疏散通 道免遭烟 气 的侵 害，进而 确保人 员 的及 时疏散 。排 力要与 人员 的疏散 方 向相 反，也 即确 保楼梯 间比前室大 ，前室要 比走廊 烟则是 及时排 除火灾 发生时产 生 的一 些高温 有害烟气 ，避免有 毒烟气 朝 大，通 常情况 下，楼梯 间 的余压值 要求 为 ４ Ｏ ～５ ０ Ｐ ａ ，前 室 的余压值 为 着 防烟 区域 以外的地 方扩散 ，给 人员疏 散预 留一定 的时间，并 确保人 员 ２ ５～ ３ ０ Ｐ ａ 。并应该在合 用前室与防烟楼梯 间设置独立 的送风系 统，如果 疏 散通 道的安 全性 。防排 烟设计 是 当代 建筑消 防设计 的主要 内容，也 是 设计要求 必须使用 一个送风 系统 ，则 需要在通 向建筑合用 前室 的支 风管 项需 要进行 长期研 究不断发 展的消 防科学技 术。本文 在此背 景下研 究 上 部 位 置 装 置 自动 调 节 压 差 设 备 。 （ ２ ）自然 排 烟 方 式 。 自然排 烟 方 式 ， 顾 高层建筑防排烟设计措施 。 名思义 ，就 是利用 热压和风压 作动力进 行排烟 的一种方 式。 自然排烟 方 ２ ． 高层 建筑防排烟设计的方式 式的构造较 为简单 ，不需要安 装一些专 用的排烟 设备，在 发生火灾 时也 高层建 筑防排烟 设计人 员应该秉 着严谨 认真 的科 学工作态 度，在充 不会因为 电源被切 断就受 到影 响无法 启动进行工 作，平常 还可 以用作 换 有着相当高 的经济效益 。 但 自然排烟方式的缺点就是容易受到风向、 分 理解 并掌握 我国现 行的相关 标准规 范的前 提下，合理 、经济地 使用现 气 用， 代 消防 技术 ，进 行全方位 综合考 虑，确 保建筑 防排烟技 术的可 靠性 ，切 温 度等 的影 响 ，基 于此，排烟 效果也不 是很稳定 。同时必须确 保建筑 楼 实提高 高层建筑 的安全 使用系数 。高层 建筑通常 采取 的防排烟 设计分为 梯 的前室 紧挨着外墙 进行 设计 ，否则排 烟会很 困难 ，开启排 烟窗户较 为 艰难 ，而且在 发生火 灾时依 靠人工开启每层楼梯 的排烟 窗户也不太现实， 自然排 烟方式与机械排烟方式 ，下面进行 详细论述。 （ １ ） 机械 排烟方 式。机 械排烟 方式 ，顾名 思义 ，就 是采 用机械 进行 也容易 引起 盗窃 。最 为重要 的一 点就是这 种方式在 公共建筑 的高度大 于 加 压送风 的方式 ，借助风机 所产 生的压力 差 以及气 体 的流 动方 向对 有毒 ５ Ｏ米 时 以及居住 建筑的高度 大于 ｉ ０ ０米时就 起不到排烟作 用 了，使用 效 烟 气的流 动方 向加 以控制 或者依 靠排烟 管道稀释 烟气 的浓 度或将 烟气排 果不大 ，因此 ，很少在 出现 以上两种情况 的建筑 中使用此种方式 。 出的一种 防烟技 术。机械 排烟方 式的优 点就是可 以进行 灵活布置 ，防烟 ３ ． 高层建筑防排烟设计 中存在的问题 效果 较好 ，且 不会受 到环境 等条件 的影 响和 限制 。机 械排烟 方式 的缺陷 （ １ ）机械排烟量 的设计不科学 。有 的建筑排烟设计人员在进行防排烟 就是排 烟 的适用范 围 比较 小，且确保 排烟 口必须与 人员疏散 出 口保 持一 系统的设计时 ，因为对 《 高层 民用建筑设计 防火规 范》的理解较为浅薄 ，

高层民用建筑的防排烟设计通常高层民用建筑的防排烟设施主要包括防烟楼梯间及前室、消防电梯前室、合用前室、封闭楼梯间、避难层（间）等场所设置的防烟设施，地下室、内走道、中庭、无窗或设有固定窗房间等部位设置的排烟设施，防烟分区之间的挡烟垂壁等。

防排烟设施是高层民用建筑保障人民生命财产安全不可缺少的消防安全设施，但由于部分设计、施工人员对防排烟设施的结构、作用、性能缺乏了解，对国家规现在以下几个方面：一、自然排烟设施达不到排烟目的自然排烟是一种经济、简单、易操作、维护管理方便的排烟方式，但由于部分工程在设计、施工过程中不按规范要求进行，往往导致工程完工后，自然排烟设施不具备排烟作用，分析其原因主要有以下几个方面：一是自然排烟窗的设置位置不当。

从自然排烟效果考虑，排烟窗应尽量靠近墙的上部设置，目前有相当数量的自然排烟窗不是设置在墙的上部，而是下部，距顶板、吊顶的距离较大，不利于自然排烟。

二是自然排烟窗的开窗面积达不到规范要求。

国家标准《高层民用建筑设计防火规范》对采用自然排烟部位的开窗面积均有明确规定，但由于部分设计人员未按规范要求进行认真计算，或将固定窗的面积计算在排烟窗面积之内，导致部分工程排烟窗面积达不到规范要求，直接影响排烟效果。

三是自然排烟窗的结构形式不合理。

有的把排烟窗做成不可开启的固定窗，有的将窗的上部做成固定窗，把可开启的排烟窗设在窗的下部，严重影响排烟功能。

四是安装高度较高的排烟窗缺少便于于开启的操作机构。

按规范要求，排烟窗应有便于开启的装置，但有些安装高度较高，开启困难的排烟窗均未安装开启操作装置，不利火灾情况下排烟窗的开启。

二、设置机械加压送风防烟设施部位所要求的余压值难以形成，机械排烟设施的排烟效果不明显。

送风口、排烟口风量、余压值达不到规范要求的现象在工程中比较普遍，有的送风口、排烟口的风速甚至接近于零，造成这种现象的原因比较复杂，主要有以下几个方面：1、风机选型不当。

按规范要求，防烟楼梯间及前室、合用前室和消防电梯间前室的机械加压送风量，应由计算确定，当计算值和规范规定的值不一致时，应按两者中较大值确定，有的设计直接按规范给定的值确定，往往导致选用的风机风量、风压偏小，不能满足要求；有的设计采用通风与机械排烟合用系统，但施工中未按设计要规格较小的风机，导致风机风量严重不足。

６ 强化安全管理 。 ） 水质安全 和保 持水源稳 定是 工程长 效运行 的重要保 障。为
区 并 负责主管路安装 、 试压和管道沟 回填 等工作。村内支管路 管沟开 确保 水源水质安全 ， 自来水公 司设有 专 门的水 质监测 机构 ， 定 定点对水源水 、 出厂水及 挖部分由各受益村负责组织实施 ， 自来水公 司负责铺 设支管路 建立 了一整套水质检验检测制度 ， 时 、 区 到户外集中水表池。入户工程部分全部由受益农户投劳投资解决 。 末梢水进行检测 ， 确保水 质安 全达标 。参 照《 山东省 供水管理 办 ｂ 管理运营期 。区水务局主要 负责工程技术服务 、 ． 检查指 导 法》 等相关法律法 规 ， 学划 定 了水 源保护 区 ， 立警示 牌 ， 科 设 强化 供水厂和供水管 网等 的管 理维 护 ， 排专人 每天进行巡 安 等工作 。商家镇政府 、 各受益村负 责配合区 自来水公 司做好 工程 水源地、 的运营管理。具体在运营过程 中， 自来水公司负责村外供 水主 查 ， 区 落实 １０ １ 抢修 服务 工作 ， 确保水 源水质及供水管 网的安全。
ａ项 目建设期 。区水 务局 主要负 责项 目的规划 、 ． 资金管 理、 水费 ， 积极推行“ 价 、 量 、 水 水 水费计 收” 公示制 度 ， 让农 民吃上 放 质量监管和检查验收等工作。商家镇 政府 、 各受益村及 区 自来水 心 水 ， 白水 。 明
公司主要负 责工程 迁 占、 协调及施 工等。具体在施 工过程 中， 村 外 主管路管道沟开挖部分 由各 乡镇负责组织 实施 ， 自来水 公司 区
员 ， 门负责各村水 费收取 和巡查维 护等工 作 ， 专 由区 自来水 公 司 分考虑用水户的支付意愿和承受能力 等 ， 由区物价部 门制定合理 进行统 一管理和培训 ， 同时接受商家镇政府及受益村委监督。 ４ 明确责任划分 。 ） 可行的水价 ， 并在各村进 行公示 ， 使供 水价格 的制定 和调整更 加 科学 、 公正 、 合理 ；． ｅ按照“ 分户计量 、 按量计 费” 的原 则 ， 合理 收取

建筑火灾防排烟概述建筑发生火灾时，及时扑灭火灾，防止火灾蔓延，减少人员和财产损失是特不重要的。

为此，设置防烟排烟设施，减少火灾烟气的生成量，操纵烟气蔓延，及时排除烟气，提高逃生通道的能见度，使人员和消防人员能够由楼梯或电梯平安疏散并顺利通行实施救火。

因此，防排烟系统设计是建筑火灾设计的一个重要组成局部。

建筑火灾防排烟系统设计的全然内容包括：防火防烟分区的划分、防排烟系统的设置部位、防烟排烟风量和系统设置方式等。

其中，防火和防烟分区能有效地阻隔和操纵火灾烟气，合理地划分防火、防烟分区是特不重要的设计内容，在此根底上才能合理地设置防排烟设施。

防火和防烟分区的设计属于建筑专业来完成，通风专业必须全面了解和把握建筑防火和防烟分区划分的设计方法，才能合理设置建筑火灾防烟排烟系统。

因此，建筑火灾防排烟设计应与建筑设计、消防设计、通风及空气调节设计共同合作协调进行，建筑与热通专业设计人员应紧密配合，依据建筑物用途、平立面组成、单元组合、可燃物数量以及室外气象条件的妨碍等因素综合考虑，确定经济、合理的防排烟设计方案。

一、防排烟的全然概念1、建筑分类和耐火等级依据?高层民用建筑设计防火标准?的规定，对建筑物使用性质、危险性、疏散和扑救难度等对建筑进行分类。

如下表4-10所示。

表4-10建筑分类的燃烧性能依据其组成材料的不同，分为不燃烧体、难燃烧体和燃烧体3类。

建筑构件的耐火及极限是指按时刻—温度标准曲曲折折线进行耐火试验，从受到火的作用时起，到失往支持能力或完整性被破坏或失往隔火作用时止的这段时刻，以小时表示。

GB50045—95?高层建筑设计防火标准?〔2005年版〕将高层建筑的耐火等级划分为一、二级，同时对不同的耐火等级建筑物的建筑构件的燃烧性能和耐火极限做了具体的规定。

如表4-11所示。

表4–11耐火等级与耐火极限国家标准GB50016-2006?建筑设计防火标准?对非高层民用建筑、工业建筑制定的建筑物构件的燃烧性和耐火极限如表4-12表4-12建筑物构件的燃烧性能和耐火极限〔h〕注：1除本标准另有规定者外，以木柱承重且以不燃烧材料作为墙体的建筑物，其耐火等级应按四级确定；2二级耐火等级建筑的吊顶采纳不燃烧体时，其耐火极限不限；3在二级耐火等级的建筑中，面积不超过100m2的房间隔墙，如执行本表的规定确有困难时，可采纳耐火极限不低于0.3h的不燃烧体；4一、二级耐火等级建筑疏散走道两侧的隔墙，按本表规定执行确有困难时，可采纳0.75h不燃烧体。

高层民用建筑防烟排烟设计在城市的天际线上，高层民用建筑如同一座座挺拔的巨人。

然而，在这些宏伟建筑的背后，防烟排烟设计是保障人们生命安全的重要环节。

高层民用建筑的特点决定了其在火灾发生时面临着独特的挑战。

高度的增加使得烟雾和热气的扩散更加复杂，人员疏散也变得更加困难。

因此，科学合理的防烟排烟设计至关重要。

首先，我们来了解一下防烟系统的设计。

防烟系统的主要目的是防止烟雾侵入疏散通道和避难区域，为人员的安全疏散创造有利条件。

常见的防烟方式包括机械加压送风系统和自然通风系统。

机械加压送风系统通常用于不具备自然通风条件的楼梯间、前室等部位。

在设计时，需要根据建筑的高度、面积、人员数量等因素，精确计算送风量和送风压力，以确保烟雾不会进入这些区域。

同时，要合理设置送风口的位置和数量，保证送风的均匀性。

自然通风系统则利用建筑的自然开口，如窗户、阳台等实现通风防烟。

在设计中，要考虑开口的面积、位置和朝向，以及建筑物周围的环境因素，如风压等，以确保自然通风的效果。

接下来是排烟系统的设计。

排烟系统的作用是将火灾产生的烟雾及时排出建筑物，降低烟雾浓度，提高能见度，为人员疏散和消防救援争取时间。

机械排烟系统是高层民用建筑中常用的排烟方式之一。

其设计要点包括确定排烟量、排烟口的位置和尺寸、排烟风机的选型等。

排烟量的计算需要综合考虑建筑物的面积、高度、火灾类型等因素。

排烟口应设置在烟雾聚集的区域，并且要与防烟分区相配合，避免烟雾的无序扩散。

自然排烟系统则是通过可开启的外窗、阳台等实现排烟。

在设计时，同样要考虑窗户的面积、开启方式和位置等因素。

在防烟排烟设计中，还需要注意系统的控制和联动。

例如，当火灾探测器报警时，防烟排烟系统应能自动启动，并且要与消防报警系统、消防电梯、疏散指示系统等协同工作，形成一个完整的消防安全体系。

此外，风道的设计也是不可忽视的环节。

风道应具备良好的密封性和耐火性能，以防止烟雾泄漏和火势蔓延。

同时，风道的布局要简洁合理，减少阻力，提高系统的运行效率。
