医院防雷工程设计方案范本一、概述医院作为一种集医疗、教学、科研等多种功能于一体的特殊建筑，其安全性和稳定性对于医院正常运营和患者的安全至关重要。
在现代社会，雷电灾害是一种不可预测的自然灾害，因此，医院防雷工程的设计显得尤为重要。
本文将介绍医院防雷工程设计方案，包括医院建筑的防雷要求、技术参数、设计原则、设备配置、施工方法等内容，以期为医院防雷工程的规划和设计提供参考。
二、医院建筑的防雷要求1. 医院建筑的特殊性：医院建筑内设有大量的医疗仪器设备，这些设备对于雷电灾害十分敏感，因此，医院建筑的防雷工程必须高度重视。
2. 医院建筑的功能性：医院不仅是医疗机构，也是人员密集的公共场所，对于人员生命财产安全有着重要的保障意义。
3. 医院建筑的耐久性：由于医院的特殊功能，一旦发生雷电灾害，可能对医疗秩序和正常运营造成极大影响，因此，医院建筑的防雷工程必须具有很高的耐久性。
三、技术参数1. 雷击流参数：根据医院建筑的特殊性和功能性，设计雷击流参数时需重点考虑医疗设备的保护，要求雷击流参数较小。
2. 设备的防雷等级：医院建筑内大量的医疗设备对防雷等级要求很高，要求设备的防雷等级需符合相关国家标准。
3. 防雷装置的安全性：由于医院建筑内人员众多，对于防雷装置的安全性有着更高的要求。
四、设计原则1. 综合考虑医院建筑的特殊功能，对防雷工程的设计应充分考虑医院内医疗设备的保护。
2. 严格按照国家标准和规范要求进行设计，确保医院防雷工程的稳定性和可靠性。
3. 采用先进的防雷技术，提高医院防雷工程的防护效果。
五、设备配置1. 避雷针：在医院建筑的屋顶配置避雷针，能有效减少雷击次数，保护医院内医疗设备。
2. 接地装置：在医院周围和内部配置接地装置，确保雷击产生的电流迅速排除，减小对医疗设备的影响。
3. 防雷设备：在医院建筑内部配置专门的防雷设备，对医疗设备进行保护。
六、施工方法1. 选用资质合格的施工单位进行施工，确保施工质量。

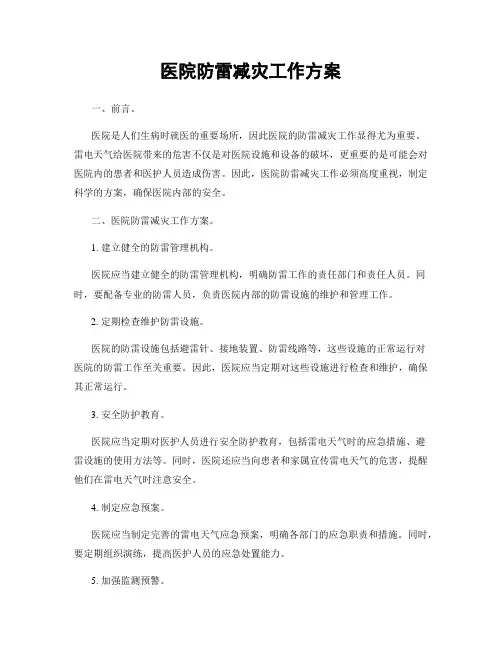

医院防雷减灾工作方案一、前言。
医院是人们生病时就医的重要场所，因此医院的防雷减灾工作显得尤为重要。
雷电天气给医院带来的危害不仅是对医院设施和设备的破坏，更重要的是可能会对医院内的患者和医护人员造成伤害。
因此，医院防雷减灾工作必须高度重视，制定科学的方案，确保医院内部的安全。
二、医院防雷减灾工作方案。
1. 建立健全的防雷管理机构。
医院应当建立健全的防雷管理机构，明确防雷工作的责任部门和责任人员。
同时，要配备专业的防雷人员，负责医院内部的防雷设施的维护和管理工作。
2. 定期检查维护防雷设施。
医院的防雷设施包括避雷针、接地装置、防雷线路等，这些设施的正常运行对医院的防雷工作至关重要。
因此，医院应当定期对这些设施进行检查和维护，确保其正常运行。
3. 安全防护教育。
医院应当定期对医护人员进行安全防护教育，包括雷电天气时的应急措施、避雷设施的使用方法等。
同时，医院还应当向患者和家属宣传雷电天气的危害，提醒他们在雷电天气时注意安全。
4. 制定应急预案。
医院应当制定完善的雷电天气应急预案，明确各部门的应急职责和措施。
同时，要定期组织演练，提高医护人员的应急处置能力。
5. 加强监测预警。
医院应当加强对雷电天气的监测和预警工作，及时向医护人员发布预警信息，提醒他们采取相应的防护措施。
6. 安全疏散通道和避雷设施。
医院应当建立安全疏散通道，确保在雷电天气时能够及时疏散患者和医护人员。
同时，医院还应当加强对重要设备和病房的避雷设施建设，减少雷电天气对医院设施和设备的损害。
7. 定期演练。
医院应当定期组织防雷减灾演练，检验医护人员的应急处置能力，发现问题及时进行整改，提高医院的应急处置水平。
8. 加强防雷设施的建设。
医院应当加强对防雷设施的建设，包括避雷针、接地装置、防雷线路等，确保医院内部的防雷设施完备，能够有效地减少雷电天气对医院的影响。
9. 加强与相关部门的合作。
医院应当加强与气象部门、消防部门等相关部门的合作，及时获取雷电天气的预警信息，做好医院内部的防雷工作。
医院安全防范系统设计方案一、引言随着社会的发展和科技的进步，医院安全防范系统的需求日益增长。
医院作为一个公共场所，每天人流量大，安全隐患多，因此建立一个高效的安全防范系统对于保障医患安全、维护医疗秩序至关重要。
本文将探讨医院安全防范系统设计的基本原则和主要构成部分，并提出可行的实施方案。
二、设计原则1、预防为主：安全防范系统应以预防为主，通过高效的监控和预警机制，提前发现并解决潜在的安全隐患。
2、全面覆盖：系统设计应覆盖医院各个区域，包括门诊部、住院部、手术室、药品库房等，确保全方位的安全监控。
3、灵活扩展：考虑到医院不同区域的安全需求可能发生变化，系统应具备灵活的扩展性和升级能力。
4、数据安全：系统应确保数据传输和存储的安全性，防止数据泄露或损坏。
三、主要构成部分1、视频监控系统：安装高清摄像头，实现24小时全方位监控，同时配备人工或自动巡检，及时发现异常情况。
2、门禁管理系统：对重要区域设置门禁，控制进出人员，防止非法进入。
3、报警系统：包括烟雾报警、红外报警等，用于及时发现火灾、入侵等异常情况。
4、广播系统：用于紧急情况下的信息发布和指挥调度。
5、通讯系统：保障内部通讯畅通，方便紧急情况下的信息传递。
四、实施方案1、需求调研：了解医院各部门的实际需求，明确安全防范系统的具体要求。
2、方案设计：根据需求调研结果，设计合理的系统方案。
3、系统安装与调试：按照设计方案进行设备安装和系统调试，确保系统的稳定性和性能。
4、培训与教育：对医院员工进行安全防范系统的操作培训和教育，提高员工的安全意识和操作能力。
5、运行维护：定期对系统进行检查和维护，确保系统的正常运行。
同时，对系统进行升级和优化，以满足医院不断变化的安全需求。
6、应急预案：制定针对可能出现的紧急情况的应急预案，明确应对措施和处理流程，确保在紧急情况下能够迅速响应并有效处理。
7、评估与改进：定期对安全防范系统进行评估，了解系统的优点和不足之处，及时进行改进和优化，以满足医院日益增长的安全需求。
防雷接地存在的问题和解决方法
雷电是一种自然现象，它会给人造成许多危及安全的问题。
因此，安装防雷接地系统是很有必要的。
安装防雷接地系统可以将雷电能量安全引导到地表，从而保护人员和财产免受雷电伤害。
但是，安装防雷接地系统也会存在一些问题。
首先，雷电主要以直流传播，因此安装防雷接地系统时，必须考虑直流电的传播特性，以便有效地将雷电能量导入地表。
其次，防雷接地系统的部件必须能够耐受高电压，并且在雷电条件下仍能有效工作。
另外，雷电能量传导过程中会产生很多电磁干扰，因此必须设计出能有效抑制电磁干扰的防雷接地系统。
为了解决这些问题，首先，可以采用高品质的防雷接地系统，它能够耐受很高的电压，而且对于雷电能量有良好的导电性能。
其次，建立一个复杂的接地系统，由多个振动器、线圈和电感共同发挥作用，以有效地将雷电能量传导到地表。
最后，在设计时采用高品质的非对称电源阻抗、低频器件和滤波器等电子元件，以有效抑制电磁干扰。
此外，安装防雷接地系统时，也需要进行合理的安装和检测。
安装时要求在设计时采用耐高电压耐强度、耐久性能好的接地系统，最好使用防腐蚀材料，严格控制电感绕组和线路的长度，使其具有良好的电阻特性。
在安装完成后需要进行检测，确保整个系统的安全性。
检测的主要内容包括：防雷接地系统的线路合格与否、阻抗特性是否符合要求、接地点的耐压等级、绝缘能力是否良好等等。
同时还要定期对整个系
统进行检修，以保证安全性。
总之，安装防雷接地系统是非常有必要的，但也要充分考虑雷电能量的传播特性、高压电压等特性，并采用合理的安装方法和安全检测，以保护人员和财产免受雷电伤害。
医院防雷工程设计方案模板一、项目背景医院作为医疗保健机构，是一个对患者生命安全负有重要责任的场所，因此防雷工程尤为重要。
在日常工作中，医院设备、医疗设施、患者及医护人员等都需要受到有效的防雷保护。
为了确保医院内部设施和人员的安全，必须对医院进行全面的防雷工程设计和建设。
二、防雷工程基本原则1.保证患者和医护人员的生命安全；2. 防雷系统设计和施工必须符合国家相关规范和标准要求；3. 防雷系统的建设应当与医院电气系统设计一体化；4. 防雷系统必须具备良好的可靠性和稳定性，且能够有效防护雷电对医院设施和人员的危害；5. 防雷系统必须具有适应性，能够应对各类气候条件和环境变化；6. 防雷系统必须注重节能和环保，尽量减少对环境的影响。
三、防雷系统设计内容1. 医院整体防雷工程方案设计；2. 医院建筑物的防雷设施设计；3. 医院内部设备设施的防雷保护设计；4. 医院外部设备的防雷设计；5. 医院电气系统与防雷系统的一体化设计。
四、防雷系统设计要求1. 确保防雷系统符合国家相关规范和标准；2. 适应医院的整体结构和布局；3. 适应医院的使用需求，确保医疗设备和患者的安全；4. 系统设施应当具备良好的可维护性和实用性；5. 防雷系统的施工和运行应当符合相关安全规范和要求；6. 对于医院电气系统的防雷保护，应当与电气系统设计一体化。
五、防雷施工方案1. 防雷系统的施工必须由专业的防雷工程施工队伍完成；2. 施工人员必须具备专业的防雷系统施工相关资质和技能；3. 施工过程中必须做好安全措施，确保施工过程安全；4. 施工完成后，必须进行防雷系统的调试和检测，确保系统正常运行；5. 施工完成后，需提供相关检测和验收报告，确保防雷系统的有效性和安全性；6. 对防雷系统的维护和保养，必须在系统投入使用后进行定期检查和维护。
六、防雷系统的检测和验收1. 防雷系统的检测和验收必须由相关资质认证机构进行；2. 检测和验收的内容包括系统设施的安全性、可靠性、实用性等；3. 对于验收不合格的情况，必须进行相应的整改和再次验收。
防雷工程方案怎么写一、项目背景随着科技的不断发展，人们对于建筑设施的防雷需求也日益增加。
雷电是一种自然现象，其能量巨大，极易对建筑设施和人员造成严重危害。
因此，为了确保建筑设施的安全性和可靠性，必须对建筑设施进行防雷工程设计和规划。
本项目的主要背景是设计一套完善的防雷工程方案，以确保建筑设施及其内部设备的安全性，并减少由于雷电引发的意外损失。
本方案书将详细介绍防雷工程的设计原则、技术要求、工程方案和实施计划。
二、设计原则1. 安全性原则：防雷工程的设计首要原则是确保建筑设施及其内部设备的安全，包括对人员、设备和资产的保护。
2. 可靠性原则：防雷工程应具有可靠性，能够在雷电天气中有效地发挥作用，避免雷电对建筑设施的损坏。
3. 经济性原则：防雷工程的设计应符合经济效益原则，尽量减少投资成本，同时确保防雷效果。
4. 规范性原则：防雷工程的设计应符合国家相关的建筑规范和标准，保障建筑设施的安全性和稳定性。
5. 可维护性原则：防雷设施应具有良好的可维护性，方便维修和保养，确保长期的防雷效果。
三、技术要求1. 防雷接地系统：防雷接地系统是防雷工程的重要组成部分，其主要作用是将雷电引导至地面，减少对建筑设施的损害。
防雷接地系统应具有良好的导电性能和耐腐蚀能力，能够有效地将雷电引入地下。
2. 避雷针系统：避雷针是建筑设施防雷系统的核心部件，其主要作用是在雷电天气中迅速引导雷电，并将其释放至地面。
避雷针系统应具有良好的导电性能和耐腐蚀性能，能够有效地迅速引导雷电。
3. 防雷装置：防雷装置是防雷工程的重要组成部分，用于保护建筑设施内部的电气设备。
防雷装置应具有良好的防雷效果，能够有效地阻止雷电对建筑设施内部设备的损害。
4. 防雷接地装置：防雷接地装置是防雷工程的重要组成部分，其主要作用是将雷电引导至地下，减少对建筑设施的损害。
防雷接地装置应具有良好的导电性能和耐腐蚀性能，能够有效地将雷电引入地下。
5. 防雷保护装置：防雷保护装置是用于保护建筑设施内部设备的一种装置，其主要作用是在雷电天气中为建筑设施内部的电气设备提供保护。
防雷工程设计施工预算方法探讨【摘要】文章通过个例结合相关防雷规范、工程设计、造价部门文件对防雷工程设计取费进行了介绍，以期对相关人员了解掌握防雷工程的利润、成本的控制有一定指导和帮助。
【关键词】防雷工程；设计施工；预算方法【abstract】 in this paper, through an unifies the related standard, the lightning protection engineering design, construction cost department files on lightning protection engineering design fees are introduced, in order to relevant personnel understanding of engineering the profits, lightning protection the cost control of a certain guidance and help.【key words】 lightning protection engineering; design construction; budget method中图分类号：tu856 文献标识码：a引言鉴于目前防雷市场化运作的不断规范化发展,防雷从业人员对工程的设计和预算认识较浅，预算的时候往往出现取费缺乏依据，造价难跟随市场变动很多实际问题。
笔者对防雷工程中所涉及到的建筑、电力、机械、修缮、安装等工程的价格核算及预算方法做一个详细的介绍，形成实用的预算方法。
1防雷工程设计施工相关法规及预算现状1.1防雷工程设计施工相关法规目前,防雷工程设计主要涉及到《建筑物防雷设计规范》、《建筑物电子信息系统防雷技术规范》、《建筑电气工程施工质量验收规范》、《电子信息系统机房设计规范》等国标、《防雷装置施工质量监督与验收规范》等行标以及《中华人民共和国气象法》、《气象灾害防御条例》、《安徽省防雷减灾管理办法》等相关法律法规。

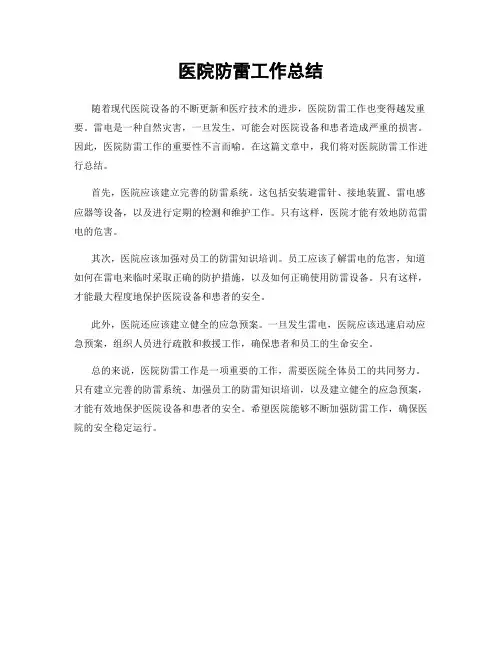

医院防雷工作总结
随着现代医院设备的不断更新和医疗技术的进步，医院防雷工作也变得越发重要。
雷电是一种自然灾害，一旦发生，可能会对医院设备和患者造成严重的损害。
因此，医院防雷工作的重要性不言而喻。
在这篇文章中，我们将对医院防雷工作进行总结。
首先，医院应该建立完善的防雷系统。
这包括安装避雷针、接地装置、雷电感应器等设备，以及进行定期的检测和维护工作。
只有这样，医院才能有效地防范雷电的危害。
其次，医院应该加强对员工的防雷知识培训。
员工应该了解雷电的危害，知道如何在雷电来临时采取正确的防护措施，以及如何正确使用防雷设备。
只有这样，才能最大程度地保护医院设备和患者的安全。
此外，医院还应该建立健全的应急预案。
一旦发生雷电，医院应该迅速启动应急预案，组织人员进行疏散和救援工作，确保患者和员工的生命安全。
总的来说，医院防雷工作是一项重要的工作，需要医院全体员工的共同努力。
只有建立完善的防雷系统、加强员工的防雷知识培训，以及建立健全的应急预案，才能有效地保护医院设备和患者的安全。
希望医院能够不断加强防雷工作，确保医院的安全稳定运行。
医院防雷设计方法的探讨
摘要：目前，医院由于治疗需要引进多种高新技术的医疗设备，而这些设备在使用过程中很容易受到雷击的损害，给医院带来很大的损失，因此对医院部门开展防雷措施就非常有必要，本文主要针对医院建筑大楼、医疗设备以及医院信息网络系统的防雷方法展开讨论，谈论了防雷系统防护工程在医院系统中的重要性。
关键词：医院；防雷；医疗设备；信息系统
目前随着医疗技术的快速发展，许多高新技术的医疗设备和先进的现代医疗信息系统已被广大医院的采用，但这些设备和系统在使用时的安全性则是每家医院必须考虑的问题，预防雷击是其中的一个重点，每年都有很多医院的建筑大楼、医疗设备以及医院的医疗系统遭遇雷击，这些设备和信息系统的基本上都绝缘强度低、过电压耐受能力很差，因此雷击会对这些设备造成永久性的损害，给医院造成很大的损失。
因此在医院系统中必须重视对雷电的系统性防护工程，这主要包括医院建筑大楼的防雷设计、医疗设备的防雷设计和医院信息系统的防雷设计。
本文也主要从这三个方面分别进行探讨。
1 医院建筑大楼防雷设计
目前一些大型医院的外科楼、内科楼、门诊楼等各种类类型的建筑大楼位置布局相对比较分散，很容易发生雷击事件，针对这些建筑大楼的特点，大楼的防雷设计主要从建筑外部防雷设计和建筑
内部防雷设计方面进行讨论：
1.1 大楼外部雷电防护
避雷带及引下线的设置。
根据《gb50057，建筑物防雷设计规范》要求，通常情况下，建筑大楼的楼顶都应架设独立的避雷针或者避雷网，使建筑大楼整个外部都在接闪器的保护范围内，通过合理的引下线的设置，从楼顶到地底应接入符合规范的接地导体，这是建筑大楼基本的防雷措施。
接地的设计。
大楼外部所有露出的金属都应在避雷带防护范围内，并都与避雷带有稳固的连接。
大楼全部的引入管线，如水管、电线或数据线的防护管、冷气管等都接在一个单独的地上，再将这个地线接入总地线中，这种措施可以降低大楼内的雷电流，可以有效地降低雷击造成的损失。
玻璃幕墙的雷电防护。
大楼的玻璃幕墙施工时，应配合大楼的原有的避雷设施，玻璃幕墙的金属龙骨架和外墙上的铝合金窗户都应与大楼的避雷设施进行等电位连接，使整个大楼变成一个等电位连接体。
当大楼玻璃幕墙在遭受雷击时，使电流能够通过大楼接地设备快速将其释放。
1.2 大楼内部雷电防护
合理布线。
数据通信线和地线的布设应主要设在大楼的中部，线缆的线槽的设计应远离大楼立柱或横梁部位。
卫星接收机高频电缆的布设应选择在大楼中心部位，避免有隐含的感应环路，以防外
面的电磁辐射干扰。
另外高频线的布设也要远离引下线、泄流线等，这样可以避免高频线受引下线和泄流线的电磁干扰。
医院的机房室中的数据通信线最好还是采用光缆线，可以收到较少的干扰。
屏蔽。
大楼在遭受雷击的时候会产生大量的电磁辐射，会对一些设备仪器造成损害，因此大楼内部重要地方都应有屏蔽功能。
一般的办公室的屏蔽靠大楼自身的屏蔽就可以了，但像医院中心机房室等重要地方，应该采用六面金属网布置在房间内，起到次级屏蔽的作用。
有些地方的屏蔽线或线槽至少应有两点与地线相连，针对不同的医疗设备要求，采用合理的屏蔽方法，使这些重要房间收到的雷击电磁干扰最小。
电源系统防护。
通常情况下，雷击主要是通过电线等导体传播的，因此对于医院的电源系统应单独地另设专门的防雷设备，减少雷击的瞬间高压对电源系统造成的破坏。
根据《gb／t21431，建筑物防雷装置检测技术规范》中要求，对于380v低压线路进行过压保护主要分为三级：一级保护为在高压变压器后端到大楼总电源系统的前端的电缆内芯线两侧安装电涌保护器；二级保护就是在大楼总电源系统到各楼层的电力分配箱的电缆内芯线安放电涌保护器；三级保护就是在所有关键、精密的医疗设备的ups前端也要对地安放电涌保护器。
2 医疗设备的防雷设计
医疗设备作为医院重要医疗工具，对病人而言非常重要，因此
保护好高精密度得设备，防止雷击造成的影响就显得非常重要。
对于医疗设备的防雷方法主要是从下面两点进行：
2.1 医疗设备供电系统防雷
通常情况下在遭受雷击时，雷电的瞬间高压可能会加载到医疗设备的电源系统中，击穿这些设备的电源供应系统而使其严重损坏。
为了防止这方面的损失，可以在医疗设备的电源系统上安放避雷器，使这些设备在遭受雷击时将损失减低到最小。
2.2 医疗设备防雷电辐射
由于医疗设备内部大多采用集成电路控制，因此很容易受到电磁辐射的影响，使设备控制系统信号紊乱，无法正常运行。
高频的电磁辐射甚至会击穿设备集成电路芯片，使医疗设备完全瘫痪。
因此这些医疗设备有效地防雷电辐射就非常重要了。
通常采用的方法将每台医疗设备的接地端连接一根电阻不大于2欧的标准地线缆接到大楼的公共地线端子上，严禁同一根地线接到多台医疗仪器上；除此之外还要建议在有雷电时少使用或者不用医疗仪器，最好还要拔掉仪器的电源插头或其他的与外部连接的线。
3 医院信息网络系统防雷技术
目前，大多数的医院都建立有自己的信息网络系统，方便了病人看病也减少了医护人员的工作量，因此信息网络系统在医院中运用越来越广泛，但同时保护好信息网络系统不受影响也显得非常重要，这部分的防雷措施主要有三个方面：
3.1 电源供电系统防雷
医院信息网络系统中的主机服务器、路由器、交换机、打印机、计算机等都应采取同医疗设备同样的雷电防护方法，将遭受雷击的影响减到最小。
3.2 静电干扰
医院信息网络系统中的组成部分机器和某些高精度的医疗设备一样，都是有集成电路芯片组成，因此在遭受雷击时产生的强静电效应瞬间击穿这些控制芯片，使整个医疗信息网络系统瘫痪或者患者数据丢失等，对整个医院的正常运行造成很大的影响。
所以必须采取一定的措施防止静电干扰。
除了所有的系统设备接地之外，还要在这些设备中安装除静电设备。
工作人员在操作这些系统设备之前应该要先对全身除静电，然后再带上防静电手环进行操作，另外还应在医院信息系统的各个机房控制室中铺设防静电地板，这些措施都可以有效的防止静电的干扰。
3.3 防止雷电通过网线入侵
医院信息网络系统中大量运用的网线都内部都是铜质导线，因此很容易受到雷电的影响，故在布设网线时要绕开门窗，不能将铜质网线放到室外，还要禁止飞线架设。
这种将网线直接在大楼之间架设的方法最易受雷击。
在系统网线布设时，室内可以用一般的六芯网线进行施工，而对于室外必须采用飞线架设的网线布设应采用重装铠甲光缆，这种网线有很强的抗拉强度，并且抗腐蚀性好，
可以很好的防止雷电入侵，有条件的医院可以全部采用这种光缆，会使医院网络系统安全稳定，并且网线带宽较大，可以很好的满足医院信息网络系统的需求。
4 全文小结
由于我国南部地区属于雷电多发区域，因此作为医院部门，很有必要做一些防雷措施，虽然由于目前的防雷技术原因，医院建筑物大楼并不能完全避免雷击，但针对医院建筑物大楼的特点进行防雷设计，采取合理的避雷方法，根据不同的医院建筑大楼，或对同一大楼不同的房间、医疗设备采取不一样的避雷方法，还是可以有效地减少雷击对医院造成的损失。
另外作为医院部门，还是要加强对防雷系统防护工程的重视，将具体的防雷设计方法落到实处，才可以有效地减少医院损失。
