4实验十一三相交流电路的研究(精)

三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

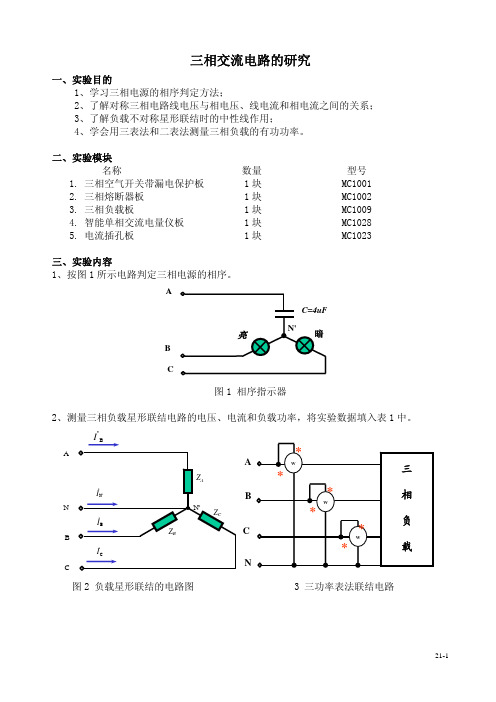

三相交流电路的研究一、实验目的1、学习三相电源的相序判定方法；2、了解对称三相电路线电压与相电压、线电流和相电流之间的关系；3、了解负载不对称星形联结时的中性线作用；4、学会用三表法和二表法测量三相负载的有功功率。

二、实验模块名称 数量 型号1. 三相空气开关带漏电保护板 1块 MC10012. 三相熔断器板 1块 MC10023. 三相负载板 1块 MC10094. 智能单相交流电量仪板 1块 MC10285. 电流插孔板 1块 MC1023三、实验内容1、按图1所示电路判定三相电源的相序。

图1 相序指示器2、测量三相负载星形联结电路的电压、电流和负载功率，将实验数据填入表1中。

图2 负载星形联结的电路图 3 三功率表法联结电路ABCNABCNB•IACB表1 星形负载电路的测量每相开灯功率/W线电压/V相电压/V线电流/mA中性线电压/V中性线电流/mA 三相负载功率/W负载AB C U AB U BC U CA U AN’U BN’U CN’I A I B I C U NN’I N P A P B P C P ∑有中性线40×2 40×2 40×2负载对称无中性线40×2 40×2 40×2断40×2 40×2有中性线40×3 40×2 40×2负载不对称无中性线40×3 40×2 40×23、测量三相负载三角形联结电路的电压、电流和负载功率，并填入表2中图4 负载三角形联结电路 图5 二功率表法电路表2 三角形负载电路的测量每相开灯功率/W 相电压/V 相电流/mA 线电流/mA三相负载功率/W AB BC CA U AB U BC U CA I AB I BC I VA I A I B I C P 1 P 2 P ∑40×2 40×2 40×2断40×2 40×2四、注意事项1、表格中“40×2”是指2个40瓦的灯泡串联；2、多功能表改接线时，必须先关闭电源，然后将电流、电压线全部从电路中拆除后再重新接入电路，确保接线正确后再通电。

《三相交流电路》实验报告实验目的：1.理解三相交流电路的基本原理；2.学会使用示波器、电压表和电流表测量三相交流电路的参数；3.研究三相电路的功率特性，了解三相电路的平衡性和负载均衡。

实验仪器：1.三台变压器；2.三台电阻；3.三相交流电压源；4.示波器；5.电压表和电流表。

实验原理：三相交流电路由三相交流电源、三相负载和三相变压器组成。

三相交流电源通常输出三相对称正弦波电压，每个相位之间相差120度。

负载通常是三个独立的电阻，用于消耗电能。

实验步骤：1.搭建三相交流电路。

将三台变压器连接至三相交流电源，将三个电阻按顺序连接至三台变压器的绕组。

在负载的输入、输出端分别连接电压表和电流表。

2.调节三台变压器的变比，使各个电阻上产生相同大小的电压。

3.打开示波器，将电压表和电流表分别连接至示波器的通道，观察波形和参数。

4.测量三个电阻上的电压和电流，并计算平均功率和功率因数。

5.拔插负载电阻，观察电路的负载均衡情况。

实验结果与分析：1.测量三个电阻上的电压和电流，并计算平均功率和功率因数。

根据实验数据计算出以下结果：电阻1电压：220V，电流：2A，功率因数：0.9，平均功率：440W；电阻2电压：220V，电流：2.2A，功率因数：0.85，平均功率：484W；电阻3电压：220V，电流：1.8A，功率因数：0.95，平均功率：396W。

2.观察示波器上的波形，可以看到三个电阻上的电压波形相同，相位差为120度，符合三相电源的输出特点。

3.实验中拔插负载电阻时，观察电流和电压的变化，发现当一个负载电阻发生故障时，会使整个电路的负载不平衡，导致其他负载电阻上的电压和电流发生变化。

实验结论：通过本次实验，我们对三相交流电路的基本原理有了更深入的理解。

实验中使用示波器、电压表和电流表测量了三相电路的参数，研究了三相电路的负载均衡性和功率特性。

实验结果表明，三相交流电路中三个电阻上的电压和电流相同，相位差为120度，符合三相电源的输出特点。

电工学实验报告相交流电路的研究《电工学实验报告：三相交流电路的研究》一、实验目的1、深入理解三相交流电路中电源和负载的连接方式。

2、掌握三相交流电路中电压、电流的测量方法。

3、研究三相负载在不同连接方式下的相电压、线电压、相电流和线电流之间的关系。

4、了解三相交流电路中的功率测量方法及功率平衡原理。

二、实验原理1、三相电源三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电动势组成。

三相电源有星形（Y 形）和三角形（△形）两种连接方式。

在星形连接中，三个电源的末端连接在一起形成中性点 N，从三个首端引出的导线称为相线（俗称火线），分别用 A、B、C 表示。

相线与中性线之间的电压称为相电压，用 UP 表示；相线之间的电压称为线电压，用 UL 表示。

在理想情况下，线电压的幅值是相电压幅值的√3 倍，相位超前相应的相电压 30°。

在三角形连接中，三个电源依次首尾相连，从三个连接点引出的导线就是相线。

三角形连接时，线电压等于相电压。

2、三相负载三相负载也有星形和三角形两种连接方式。

在星形连接的三相负载中，相电流等于线电流；在三角形连接的三相负载中，线电流是相电流的√3 倍，相位滞后相应的相电流 30°。

3、功率测量在三相交流电路中，总功率等于各相功率之和。

有功功率可以通过瓦特表分别测量各相的有功功率后相加得到，也可以通过测量线电压和线电流计算得到。

无功功率和视在功率可以根据有功功率和功率因数计算得出。

三、实验设备1、三相交流电源：提供对称的三相正弦交流电压。

2、交流电压表：用于测量电压。

3、交流电流表：用于测量电流。

4、三相负载箱：包含星形和三角形连接的电阻、电感和电容负载。

5、功率表：用于测量有功功率、无功功率和功率因数。

四、实验内容及步骤1、三相电源的星形连接（1）按照实验电路图将三相交流电源连接成星形。

（2）测量三相电源的相电压和线电压，记录数据。

2、三相负载的星形连接（1）将三相负载连接成星形。

三相交流电路实验报告_百度文库
实验名称：三相交流电路实验
实验目的：
1.掌握交流电路的基本理论，特别是三相电路的基本理论。

2.掌握三相交流电路中电压、电流及功率的测量方法，了解三相电压及电流与功率关系。

3.理解三相电路中电压的相位关系及电压的谐波分析方法。

实验原理：本实验中研究的是三相电路，它是由三个相数为3N（N为正整数）的交流电路组成，每个电路中有一相电压，它们之间的相位差为120度。

这种电路以其便利的特点，主要用于驱动重负载，比如大功率电机。

实验仪器：
1.三相交流电路及其它电路元件；
2.频率表；
3.数字万用表；
4.电源；
实验步骤：
1.使用频率计检查电源的频率，以保证接下来电路实验的准确性。

2.使用数字万用表测量三相电路中每一相的电压大小。

3.使用数字万用表测量三相电路中每一相的电流大小。

4.根据电路连接，根据实际情况，计算三相电路的有功功率。

5.根据已有数据，测量三相电路中电压与电流的相位关系及其谐波分析。

实验结果：
1.测量三相电路中每一相的电压大小，如下：
A相：220V
B相：220V
C相：220V
2.测量三相电路中每一相的电流大小，如下：
A相：2.5A
B相：2.4A
C相：2.3A。

实验5 三相交流电路一、实验目的1．学习三相负载的正确联接方法。

2．掌握三相电路中线电压、相电压、线电流、相电流的关系，了解三相四线制低压配电系统中中线的作用。

3．学习用二瓦特计法测三相负载的功率。

4．学习根据实验内容的要求选择仪表和量程，自拟实验电路及数据表格。

二、实验原理1．工业及民用的交流电源，几乎都是由三相电源供给的，单相交流电源也是由三相电源的一相提供的。

三相电源一般来自发电机或变压器二次侧的三个绕组。

三个绕组的始端为A、B、C、末端为X、Y、Z ，若将三个绕组的末端连在一起，便形成星形（Y型）联结。

三个绕组的连接点成为一个公共端，称为中点，从公共端引出的导线称为中线（或零线），并用字母N表示，有时中线与大地直接相连称为地线。

从三个绕组始端引出的三条输电线称为端线或相线（俗称火线）。

这时电源有四条输电线，称为三相四线制电源。

端线（A、B、C）与中线之间的电压，就是一相绕组的电压，称为相电压，用UP表示。

相电压有三个，即UA、UB、UC，三个相电压是一组对称的电压，它们的相量表示式为U A=UP∠0U =U∠-120 BPU C=UP∠+120任意两根端线（火线）之间的电压，称为三相电源的线电压，用Ul表示。

三个线电压与相电压之间的关系为U AB=U A-U BU BC=U B-U CU CA=U C-U A根据它们之间的几何关系，可得U =U∠30 ABPU BC=UP∠-90U AC=UP∠+150三个线电压也是一组对称的电压，线电压的大小是相电压的倍，在相位上超前相应的相电压30。

如果三相四线制电源的线电压Ul=380V，则此电源的相电压UP=380=220V。

2．三相交流电路中负载有星形和三角形两种联结方法，如图4.5.1。

采用哪种联结方法取决于电源电压与负载的额定电压。

目前我国低压配电大多数为380V，三相四线制系统，通常电灯（单相负载）的额定电压为220V，因此要接在相线与中线之间，并尽可能使电源各相负载均匀、对称，所以总体看负载联结成星形。

三相交流电路的实验报告三相交流电路的实验报告引言：在现代工业和家庭中，我们经常使用三相交流电来供电。

三相交流电具有稳定、高效的特点，能够满足大功率设备的需求。

为了深入了解三相交流电路的工作原理和特性，我们进行了一系列实验，并在本报告中总结和分析了实验结果。

实验目的：1. 理解三相交流电的基本概念和原理。

2. 掌握三相交流电路的测量方法和仪器使用。

3. 分析三相电路中的功率、电流、电压等参数的关系。

实验装置：我们使用了实验箱、三相电源、三相电动机、三相电表等设备进行实验。

实验箱内部装有三相电源，可以提供稳定的三相交流电。

三相电动机是一个重要的负载，用于模拟实际工业设备的使用情况。

三相电表则用于测量电路中的电流和电压。

实验步骤：1. 连接电路：将三相电源的三个相线分别与实验箱内的三个接线端子相连。

将三相电动机的三个线圈分别与实验箱内的三个接线端子相连。

将三相电表的电流夹子分别夹在电动机的三个线圈上，将电压探头接在电动机的两个线圈之间。

2. 打开电源：打开实验箱的电源开关，使三相电源开始供电。

3. 测量电流：使用三相电表测量电动机的三个线圈的电流，并记录下来。

4. 测量电压：使用三相电表测量电动机两个线圈之间的电压，并记录下来。

5. 分析数据：根据测量得到的电流和电压数据，计算出三相电路中的功率、功率因数等参数，并进行分析。

实验结果与分析：通过实验测量得到的数据，我们可以计算出三相电路中的功率、功率因数等参数。

根据计算结果，我们可以得出以下结论：1. 三相电路中的功率是三个相位功率的和。

这是因为在三相电路中，各相之间的电流和电压存在一定的相位差，导致功率的叠加。

2. 三相电路中的功率因数是功率与视在功率之比。

功率因数越接近1，说明电路的效率越高。

3. 三相电动机的运行效果受到电压和电流的影响。

当电压和电流不平衡时，电动机的运行效果会受到影响，可能会出现噪音、震动等问题。

结论：通过本次实验，我们深入了解了三相交流电路的工作原理和特性。

三相交流电路实验报告三相交流电路实验报告摘要：本实验旨在通过搭建三相交流电路并进行相关测量，探究三相交流电路的特性和应用。

实验中使用了三相电源、电阻、电容和电感等元件，并通过示波器和多用表等仪器进行测量和分析。

通过实验结果的分析，我们可以更深入地理解三相交流电路的工作原理和特点。

引言：三相交流电路是现代电力系统中最常见的电路之一，广泛应用于工业生产和电力传输中。

三相电路具有功率大、效率高、稳定性好等特点，因此对于我们了解和掌握三相电路的工作原理和性能具有重要意义。

本实验通过搭建三相交流电路，进行相关测量和分析，旨在加深对三相电路的理解。

实验步骤：1. 搭建三相电源电路：将三相电源连接至电路板上，确保连接正确并稳定。

2. 测量电压和电流：使用示波器和多用表等仪器，分别测量三相电压和电流的大小和相位差。

3. 计算功率和功率因数：根据测量结果，计算三相电路的总功率和功率因数，并进行分析。

4. 添加负载：在电路中添加电阻、电容和电感等元件，观察电路的响应和变化。

5. 分析实验结果：根据测量结果和观察现象，对三相电路的特性和应用进行分析和讨论。

实验结果：通过实验测量和计算，我们得到了三相电路的相关参数和性能指标。

例如，我们测量到的三相电压大小分别为220V、220V和220V，相位差为120度；三相电流大小分别为2A、2A和2A，相位差为120度。

根据这些测量结果，我们计算得到三相电路的总功率为1320W，功率因数为0.8。

在添加负载后，我们观察到电路的响应和变化，例如电流的大小和波形发生了变化。

讨论与分析：通过对实验结果的分析，我们可以得出以下结论：1. 三相电路中，三相电压之间存在120度的相位差，这是三相电路能够提供更稳定和均衡的电力的原因之一。

2. 三相电路的总功率等于三相电压的大小乘以三相电流的大小乘以功率因数。

功率因数越接近1，电路的效率越高。

3. 在添加负载后，电路的响应和性能会发生变化。

例如，电阻会导致电路的功率损耗增加，电容和电感会导致电路的频率响应发生变化。

《三相交流电路》实验报告
一、实验目的
本实验旨在熟悉三相交流电路的基本原理、掌握三相交流电路中各个
参数的控制原理以及各参数与实际应用之间的关系，掌握三相调压调流的
基本技术，并通过实验操作，使学生理解三相交流电路的性质及其适用范围。

二、实验内容
1、实验原理：三相交流电路是指用三种不同相位的相电压和两个相
电流交错的回路，将电机的能量转换成机械能量的回路。

三相交流电路具
有负载平衡性好、较高的效率、易于控制等优点，因此大都应用于使用电
动机的电气系统。

2、实验仪器：本实验使用试验台，主要由电动机、调压、变频装置、过流保护、电流表、电压表等元件组成。

3、实验步骤：
（1）打开电源开关，供电给电动机，调整调压装置来实现电动机的
最佳工作状态；
（2）检查电动机的工作情况，确定电动机的转速，观察电动机的电
流电压是否平衡；
（3）调整变频装置，使得电动机的转速改变，观察电动机的电流电
压是否随之改变；
（4）适当调节过流保护装置，检查过流保护装置的运行状态，观察
过流保护时的运行情况。

三、实验结果
1、当调压装置调节到最佳工作状态时，电动机的电流电压是平衡的；
2、当变频装置调节时。

三相交流电路实验报告分析
实验目的：
本实验是为了系统弄清三相交流电的基本概念和原理。

实验原理：
三相交流电是指一个由三根金属线组成的直流电路，这三根金属线是一个绝缘体，那么在里面就形成了三条线路，称为三个相位。

每个相位都有一个电流和电压，三相交流电的最大特点就是它有比直流多一个角度，当一段时间过去后，三相电电压的期望值就会发生变化。

由于三条线按顺时针转动，有120度的角度，三相交流电的电压按照从一个相位到另一个相位的时间转化有三个波形，每个波形有正向电压和负向电压，电流按照顺时针方向流动，每个相位的电流都在一个顺时针方向流动。

实验步骤：
1.根据实验指示，把各种仪器连接到暂态变换装置上。

2.根据实验要求，将电源设置为220V，三相交流电源，各相位电压幅值设置为稳态，其他的都是变态的。

3.根据实验要求，将各仪器的调整电流或者电压到实验要求的电流、电压值上。

4.开始进行实验，可以根据测试要求，观察各个相位的电压及电流变化，观察电流的持续时间，记录测试结果，推算出被测仪器的参数。

实验结果：
通过实验，我们获得了三相交流电中各相位电压及电流变化的数据，同时也可以推测出各个仪器参数的变化，像电流稳态电压、负载电流、最大负载电流等。

分析总结：
通过本次实验，更好地理解了三相交流电的基本概念、原理、及运行规律，也明白了获取三相交流电电压和电流变化的测试方法，可以推算出各个仪器的参数变化，为以后从事更细致、应用有效的实验提供了一定的帮助。

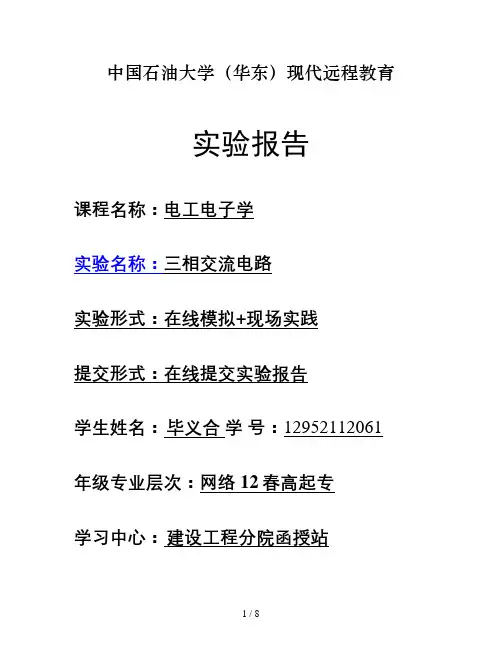

中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：毕义合学号：12952112061 年级专业层次：网络12春高起专学习中心：建设工程分院函授站提交时间： 2013 年 6 月 23 日一、实验目的1. 练习三相交流电路中负载的星形接法。

2. 了解三相四线制中线的作用。

二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

三相交流电路实验报告实验目的，通过搭建三相交流电路，掌握三相电路的基本原理和特点，以及掌握三相电路的测量方法。

实验仪器，三相电源、三相电表、电阻箱、示波器、电压表、电流表等。

实验原理，三相电路是由三个相位相差120°的交流电源组成的电路。

三相电路具有功率大、传输距离远、线路简单等特点，广泛应用于工业生产中。

在三相电路中，三个交流电压波形相互错开120°，三个电压之间存在相互作用，使得三相电路具有较好的平衡性和稳定性。

实验步骤：1. 搭建三相电路，将三相电源连接到三相电表上，再分别连接到电阻箱和示波器上，搭建起三相电路。

2. 测量电压和电流，分别使用电压表和电流表对三相电路中的电压和电流进行测量，并记录下相应的数据。

3. 观察波形，使用示波器观察三相电路中的电压和电流波形，分析波形的特点和相位关系。

4. 分析数据，根据实验测量得到的数据，分析三相电路中的电压、电流大小和相位关系，验证三相电路的基本原理和特点。

实验结果与分析：通过实验测量和观察，我们得到了三相电路中的电压和电流波形，发现它们之间存在120°的相位差，且三相电路中的电压和电流呈现出较好的平衡性和稳定性。

通过对实验数据的分析，我们验证了三相电路的基本原理和特点，掌握了三相电路的测量方法。

实验总结：通过本次实验，我们深入了解了三相电路的基本原理和特点，掌握了三相电路的测量方法，提高了实际操作能力和实验数据分析能力。

三相电路在工业生产中具有重要的应用价值，我们需要进一步加强对三相电路的理论学习和实际操作，为今后的工程实践做好准备。

结语：通过本次实验，我们对三相交流电路有了更深入的理解，掌握了三相电路的基本原理和特点，提高了实际操作能力和实验数据分析能力。

希望通过今后的学习和实践，能够更好地应用三相电路的知识，为工业生产做出更大的贡献。

学生姓名：刘贻林班级：181904 学号：18190421一、实验项目名称：三相交流电路的研究二、实验目的(1) 掌握三相交流电路三相负载的连接方法。

(2) 理解三相四线制供电系统中性线的作用。

(3) 验证三相电路负载的相电压和线电压以及相电流和线电流之间的关系。

(4) 掌握三相电路的电压和电流的测量方法。

三、实验内容利用低压电器完成负载星形联结和三角形联结电路。

进行三相电路中负载星形联结和三角形联结时电压和电流的测量。

四、实验原理三相电路中负载星形联结和三角形联结时电压和电流的测量三相负载有星形和三角形两种电路连接形式。

负载星形联结时，是把三相负载的一端分别与三相电源的相线相连接，将各相负载的另一端连接在一起构成三相负载的中性点，这个中性点与电源中性线是否连接，将构成有中性线或无中性线电路；负载三角形联结时，将每一相的负载末端与另一相负载的首端依次相连接，形成三角形，把三角形的三个顶点分别与三相电源相连接，即构成负载三角形电路。

在三相负载星形联结电路中，中性线的作用在于使三相电压保持对称，使各相负载电压稳定一致。

在无中性线情况下，并且负载不对称时，使得负载中性点电压U'。

不为零，导致三相负载电压不对称，有的相远远低于电源相电压，有的却又大大超过电源相电压,结果造成各相负载难以正常运行，这种现象称之为中性点位移。

为了避免这种现象的出现，在实际的低压配电系统中都加有中性线，开且规定在中性线上不得串接熔断器和开关，甚至还要强调用机械强度较高的导线作为中性线，防止其意外断开。

本实验以普通的白炽灯泡作为电路的负载，可视其为纯电阻性负载。

1.负载星形联结电路有中性线时，不管负载是否对称，均具有关系式U L=√3U P，I L=I P无中性线时，负载对称，具有关系式U L=√3U P，I L=I P无中性线时，负载不对称，具有关系式U L≠√3U P，I L=I P2.负载三角形联结电路不管负载是否对称，均具有关系式U L=U P；负载对称，具有关系式I L=√3I P；负载不对称，具有关系式I L≠√3I P五、实验电路图六、使用仪器设备(1)数字万用表一块。

三相交流电路研究实验报告三相交流电路研究实验报告引言：三相交流电路是现代电力系统中最常见的电路之一。

在电力传输和工业应用中，三相交流电路具有高效、稳定和可靠的特点。

本实验旨在研究三相交流电路的基本原理和特性，并通过实验验证理论结果。

一、实验目的本实验的主要目的是研究三相交流电路的特性，包括相电压、线电压、相电流和线电流之间的关系，以及功率的计算和传输方式。

二、实验装置本实验采用以下装置：1. 三相交流电源：提供三相电压和电流。

2. 三相负载电阻：用于模拟实际负载。

3. 电压表和电流表：用于测量电压和电流。

4. 电源开关和保险丝：用于控制电路和保护装置。

三、实验步骤1. 连接电路：将三相交流电源与三相负载电阻依次连接，确保电路连接正确。

2. 测量电压：使用电压表分别测量三相电压和线电压，并记录测量结果。

3. 测量电流：使用电流表分别测量三相电流和线电流，并记录测量结果。

4. 计算功率：根据测量结果计算三相功率和总功率，并记录计算结果。

四、实验结果根据实验数据，我们得到了以下结果：1. 相电压和线电压之间的关系：相电压和线电压之间存在根号3的关系，即相电压等于线电压乘以根号3。

2. 相电流和线电流之间的关系：相电流和线电流相等。

3. 三相功率和总功率的计算：三相功率等于相电压乘以相电流乘以根号3，总功率等于三相功率之和。

五、实验分析通过实验结果的分析，我们可以得出以下结论：1. 三相交流电路中，相电压和线电压之间的关系是固定的，可以通过测量线电压来计算相电压。

2. 相电流和线电流之间的关系是相等的，这是由于三相电路中的负载是均衡的。

3. 三相功率和总功率的计算公式可以帮助我们准确计算功率，并为电力系统的设计和运行提供依据。

六、实验总结本实验通过对三相交流电路的研究和实验验证，深入了解了三相电路的基本原理和特性。

通过测量和计算，我们得出了相电压、线电压、相电流、线电流和功率之间的关系，为电力系统的设计和运行提供了重要的参考依据。

《电工电子学》实验报告三相交流电路实验报告
一、实验目的
1.了解三相交流电路的结构及基本工作原理；
2.通过测量示波器与多用表观察三相交流电路及各种参数的变化；
3.针对不同情况完成线路、电路和场地的实际试验实践工作。

二、实验原理
三相交流电路是一种由三相电源为电源，三个相电流同时传递的电路
组织方式。

它的特点在于三个正弦相电流的相位不同，相对电压相位型式
相同，其中两个相电流同时朝着正反两个方向流动。

因为在三相交流电路中，电流可以朝着正反两个方向流动，使得它可以用来实现功率的双转换，即可以将直流转换为交流，也可以将交流转换为直流。

由此可见，三相交
流电路的应用非常广泛。

三、实验仪器
1.示波器：采用示波器用来测量电流、电压变化；
2.多用表：多用表用来检测电压值、电流值、功率值等参数；
3.电阻电容仪：用来检测电路中电阻、电容的值；
4.母线：母线用来将实验电路供电。

四、实验步骤
1.根据实验要求，在实验母线上连接好实验电路，并将示波器和多用
表连接到合适位置；
2.将电阻电容仪插入电路中进行测量；
3.打开实验母线，观察示波器与多用表的显示变化；
4.根据实验要求。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

相电路的研究实验报告三相电路的研究实验报告一、实验目的1、深入理解三相电路中电源和负载的连接方式及其特点。

2、掌握三相电路中电压、电流的测量方法。

3、研究三相电路在不同负载情况下的工作特性。

二、实验原理三相电路是由三个频率相同、幅值相等、相位互差 120°的正弦电源供电的电路。

三相电源有星形（Y 形）和三角形（△形）两种连接方式，负载也有 Y 形和△形两种连接方式。

在 Y 形连接中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在△形连接中，线电压等于相电压。

对于三相负载，Y 形连接时，线电流等于相电流；△形连接时，线电流是相电流的√3 倍，且线电流滞后相应的相电流 30°。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、三相负载电阻箱5、连接导线若干四、实验内容及步骤1、三相电源的 Y 形连接将三相交流电源的三个输出端分别标记为 U、V、W。

将 U、V、W 三个端点连接成 Y 形，即 U、V、W 分别连接到一个公共点 N。

用交流电压表测量线电压 UUV、UVW、UWU 和相电压 UNU、UNV、UNW，并记录数据。

2、三相负载的 Y 形连接将三个负载电阻分别连接在UN、VN、WN 之间，组成Y 形负载。

接通电源，用交流电流表测量线电流 IU、IV、IW 和相电流 INU、INV、INW，并记录数据。

3、三相负载的△形连接将三个负载电阻首尾相连，分别形成 UV、VW、WU 的连接。

从 U、V、W 三个端点接入三相电源。

测量线电流和相电流，并记录数据。

4、观察不同负载连接方式下的电路工作情况对比 Y 形和△形负载连接时，线电压、相电压、线电流和相电流的关系。

观察负载变化对电路中电压和电流的影响。

五、实验数据记录与处理1、三相电源 Y 形连接时的测量数据：｜测量量｜数值（V）｜｜｜｜｜ UUV ｜＿____ ｜｜ UVW ｜＿____ ｜｜ UWU ｜＿____ ｜｜ UNU ｜＿____ ｜｜ UNV ｜＿____ ｜｜ UNW ｜＿____ ｜2、三相负载 Y 形连接时的测量数据：｜测量量｜数值（A）｜｜｜｜｜ IU ｜＿____ ｜｜ IV ｜＿____ ｜｜ IW ｜＿____ ｜｜ INU ｜＿____ ｜｜ INV ｜＿____ ｜｜ INW ｜＿____ ｜3、三相负载△形连接时的测量数据：｜测量量｜数值（A）｜｜｜｜｜ IU ｜＿____ ｜｜ IV ｜＿____ ｜｜ IW ｜＿____ ｜｜ IUV ｜＿____ ｜｜ IVW ｜＿____ ｜｜ IUW ｜＿____ ｜根据测量数据，计算相关的电压和电流比值，验证理论关系。
