当前位置：文档之家 › zstack 串口使用指南

zstack 串口使用指南

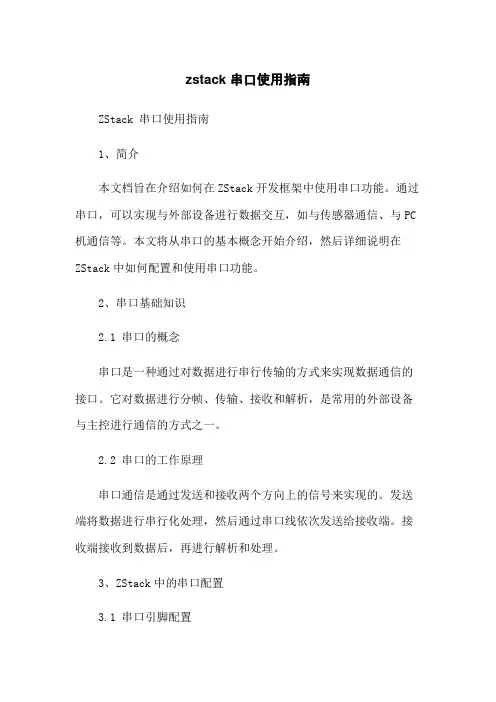

  • 格式：rtf
  • 大小：81.00 KB
  • 文档页数：7

下载文档原格式

  / 7

合集下载

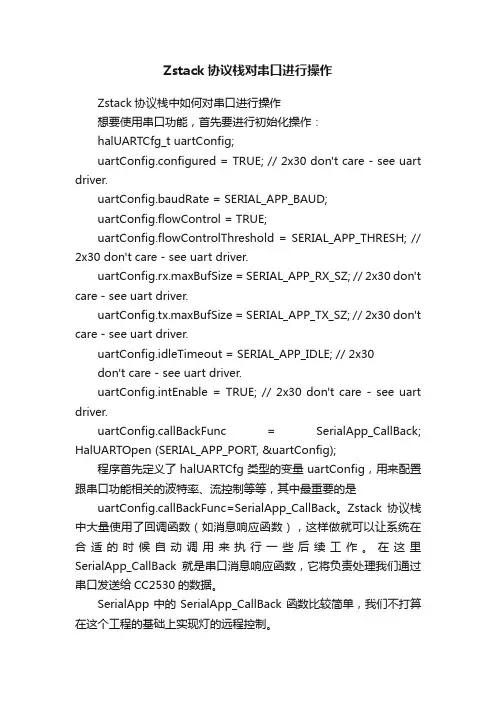

Zstack协议栈对串口进行操作

Zstack协议栈对串口进行操作

Zstack协议栈对串口进行操作Zstack协议栈中如何对串口进行操作想要使用串口功能，首先要进行初始化操作：halUARTCfg_t uartConfig;uartConfig.configured = TRUE; // 2x30 don't care - see uart driver.uartConfig.baudRate = SERIAL_APP_BAUD;uartConfig.flowControl = TRUE;uartConfig.flowControlThreshold = SERIAL_APP_THRESH; // 2x30 don't care - see uart driver.uartConfig.rx.maxBufSize = SERIAL_APP_RX_SZ; // 2x30 don't care - see uart driver.uartConfig.tx.maxBufSize = SERIAL_APP_TX_SZ; // 2x30 don't care - see uart driver.uartConfig.idleTimeout = SERIAL_APP_IDLE; // 2x30don't care - see uart driver.uartConfig.intEnable = TRUE; // 2x30 don't care - see uart driver.uartConfig.callBackFunc = SerialApp_CallBack; HalUARTOpen (SERIAL_APP_PORT, &uartConfig);程序首先定义了halUARTCfg类型的变量uartConfig，用来配置跟串口功能相关的波特率、流控制等等，其中最重要的是uartConfig.callBackFunc=SerialApp_CallBack。

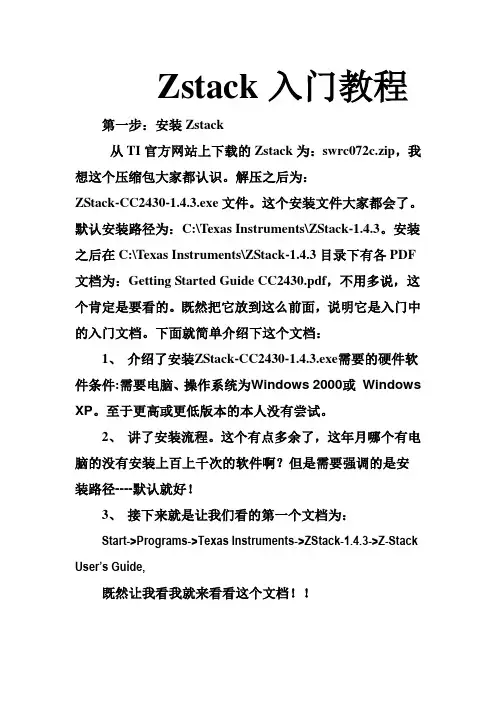

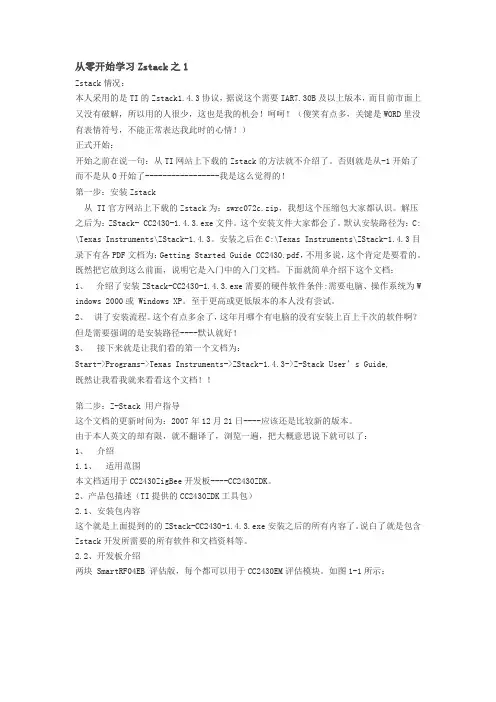

Zstack入门教程

Zstack入门教程

Zstack入门教程第一步：安装Zstack从TI官方网站上下载的Zstack为：swrc072c.zip，我想这个压缩包大家都认识。

解压之后为：ZStack-CC2430-1.4.3.exe文件。

这个安装文件大家都会了。

默认安装路径为：C:\Texas Instruments\ZStack-1.4.3。

安装之后在C:\Texas Instruments\ZStack-1.4.3目录下有各PDF 文档为：Getting Started Guide CC2430.pdf，不用多说，这个肯定是要看的。

既然把它放到这么前面，说明它是入门中的入门文档。

下面就简单介绍下这个文档：1、介绍了安装ZStack-CC2430-1.4.3.exe需要的硬件软件条件:需要电脑、操作系统为Windows 2000或Windows XP。

至于更高或更低版本的本人没有尝试。

2、讲了安装流程。

这个有点多余了，这年月哪个有电脑的没有安装上百上千次的软件啊？但是需要强调的是安装路径----默认就好！3、接下来就是让我们看的第一个文档为：Start->Programs->Texas Instruments->ZStack-1.4.3->Z-Stack User’s Guide,既然让我看我就来看看这个文档！！第二步：Z-Stack 用户指导这个文档的更新时间为：2007年12月21日----应该还是比较新的版本。

由于本人英文的却有限，就不翻译了，浏览一遍，把大概意思说下就可以了：1、介绍1.1、适用范围本文档适用于CC2430ZigBee开发板----CC2430ZDK。

2、产品包描述（TI提供的CC2430ZDK工具包）2.1、安装包内容这个就是上面提到的的ZStack-CC2430-1.4.3.exe安装之后的所有内容了。

说白了就是包含Zstack开发所需要的所有软件和文档资料等。

2.2、开发板介绍两块SmartRF04EB 评估版，每个都可以用于CC2430EM评估模块。

ZStack V3.10.0 日志服务器 使用教程说明书

ZStack V3.10.0 日志服务器 使用教程说明书

3. 验证日志服务器
文档版本：V3.10.0
5
日志服务器 使用教程 / 3 典型场景实践
配置完成后，在日志服务器中输入以下命令，查看是否已正常获取管理节点日志： cat /var/log/test.log
如图 3: 获取管理节点日志所示： 图 3: 获取管理节点日志
如上所述，日志服务器已成功接收到管理节点日志信息，日志服务器配置生效。
云主机（VM Instance）
运行在物理机上的虚拟机实例，具有独立的IP地址，可以访问公共网络，运行应用服务。
镜像（Image）
云主机或云盘使用的镜像模板文件，镜像模板包括系统云盘镜像和数据云盘镜像。
文档版本：V3.10.0
7
日志服务器 使用教程 / 术语表
云盘（Volume）
云主机的数据盘，给云主机提供额外的存储空间，共享云盘可挂载到一个或多个云主机共同使用。
如图 1: 配置syslog server所示： 图 1: 配置syslog server
2. 在云平台创建日志服务器 在ZStack私有云主菜单，点击平台管理 > 日志服务器按钮，进入日志服务器界面，点击添加 日志服务器按钮，参考以下内容进行配置：
• 名称：设置日志服务器名称 • 简介：可选项，可留空不填 • IP地址：输入日志服务器的IP地址
注意事项 • 需要设置日志级别与日志服务器的配置完全一致，才能正常接收日志信息，日志级别支持设 置LOCAL0-9，仅为了匹配日志服务器，无高低之分。 • 需确保云平台管理节点与日志服务器的连通性。 • 配置成功后，管理节点的全部日志均会发送至日志服务器，不区分DEBUG、INFO、ERROR等 输出级别。 • 仅admin/平台管理员支持设置日志服务器。

【无线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组网项目及详细讲解篇

【无线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组网项目及详细讲解篇

【⽆线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组⽹项⽬及详细讲解篇物联⽹⽆线通信技术，ZigBee⽆线传感⽹络CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输Zstack协议栈是ZigBee协议栈⾥的翘楚，是ZigBee组⽹的⾸选协议栈项⽬实现功能：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果扩展功能（当前未实现，可进⼀步开发实现）：l 连接协调器串⼝，将终端节点采集的数据通过串⼝发送，PC写上位机实现数据展⽰l 连接WIFI或者4G模块，WIFI模块如ESP8266，实现数据局域⽹⽆线传输或者上传到OneNET、机智云、阿⾥云、⾃⼰开发云服务器等，实现WEB或⼿机APP显⽰和控制。

⼀、项⽬测试（可想⽽知，⼴州的天⽓有多热，39℃了都）实现功能汇总：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果(⼀) 环境汇总芯⽚：CC2530F256Zstack协议栈：ZStack-CC2530-2.5.1a编程环境：IAR(⼆) 引脚分配协调器：128*64 OLED 0.96⼨屏幕供电：3.3V通信协议：IIC引脚：SDA P0_6SCL P0_7按键：IO：P0_1下降沿触发中断终端1：DHT11：通信⽅式：单总线协议供电：3.3VIO:P0_6终端2：LEDIO：P1_0说明：⾼电平点亮，低电平熄灭⼆、基础认识(⼀) CC2530单⽚机CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输。

协议栈-Z-Stack协议栈基础和数据传输实验

协议栈-Z-Stack协议栈基础和数据传输实验

「ZigBee模块」协议栈-Z-Stack协议栈基础和数据传输实验花了好久写的...感觉还不错的呢...如果看，请细看...Mua~Z-Stack协议栈基础和数据传输实验一、实验目的终端节点将数据无线发送到协调器，协调器通过串口将数据发送到PC端，并在屏幕上显示出来。

串口优化把有线串口传输改为无线蓝牙传输。

二、实验平台硬件：2个zigbee节点，1个编译器，1根方口转USB数据线，一个蓝牙模块软件：实验基于SampleApp工程进行。

三、实验步骤1.串口初始化代码2.发送部分代码3.接收部分代码四、协议栈基础做实验之前先了解一点关于协议栈的基础知识吧~什么是协议栈？我们知道使用Zigbee一般都要进行组网、传输数据。

可想而知其中的代码数量是非常庞大的，如果我们每次使用zigbee都需要自己写所以代码的话，会非常麻烦。

因此就有了协议栈。

可以说它是一个小型的操作系统，把很多通信、组网之类的代码都封装起来了。

我们要做的只是通过调用函数来实现我们的目的。

来看一下协议栈的工作流程图（图1）。

然后我会对照流程图对协议栈进行简单的分析。

图1我们就从流程图的“开始”开始分析吧~打开工程文件SampleApp，main函数是程序执行的开始，我们要先找到它。

Main函数在ZMAin文件夹的ZMain.c下，打开它，找到main函数。

main();浏览一下main函数可以看到一开始都是各种初始化函数，即对应流程图中的“各种初始化函数”。

初始化中我们需要注意的是“osal_init_system();”初始化操作系统函数。

等一下会对它进行说明。

继续看下去，“osal_start_system();”这是执行操作系统函数，对应流程中的“运行操作系统”。

注意这个函数进去之后是不会再返回的。

总结main函数就是初始化和执行操作系统两个部分。

我们再来分析一下“osal_init_system();”这个函数，它的功能是初始化操作系统。

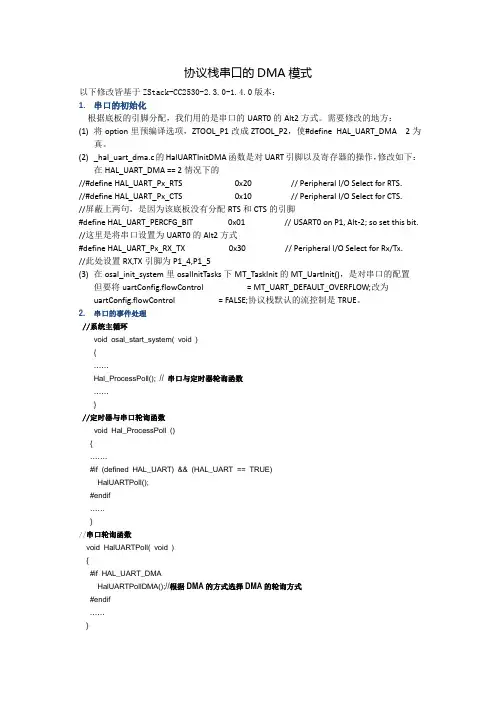

Z-stack串口的DMA模式简介

Z-stack串口的DMA模式简介

协议栈串口的DMA模式以下修改皆基于ZStack-CC2530-2.3.0-1.4.0版本：1.串口的初始化根据底板的引脚分配，我们用的是串口的UART0的Alt2方式。

需要修改的地方：(1)将option里预编译选项，ZTOOL_P1改成ZTOOL_P2，使#define HAL_UART_DMA 2为真。

(2)_hal_uart_dma.c的HalUARTInitDMA函数是对UART引脚以及寄存器的操作，修改如下：在HAL_UART_DMA == 2情况下的//#define HAL_UART_Px_RTS 0x20 // Peripheral I/O Select for RTS.//#define HAL_UART_Px_CTS 0x10 // Peripheral I/O Select for CTS.//屏蔽上两句，是因为该底板没有分配RTS和CTS的引脚#define HAL_UART_PERCFG_BIT 0x01 // USART0 on P1, Alt-2; so set this bit. //这里是将串口设置为UART0的Alt2方式#define HAL_UART_Px_RX_TX 0x30 // Peripheral I/O Select for Rx/Tx.//此处设置RX,TX引脚为P1_4,P1_5(3)在osal_init_system里osalInitTasks下MT_TaskInit的MT_UartInit()，是对串口的配置但要将uartConfig.flowControl = MT_UART_DEFAULT_OVERFLOW;改为uartConfig.flowControl = FALSE;协议栈默认的流控制是TRUE。

2. 串口的事件处理//系统主循环void osal_start_system( void ){……Hal_ProcessPoll(); // 串口与定时器轮询函数……}//定时器与串口轮询函数void Hal_ProcessPoll (){…….#if (defined HAL_UART) && (HAL_UART == TRUE)HalUARTPoll();#endif……}//串口轮询函数void HalUARTPoll( void ){#if HAL_UART_DMAHalUARTPollDMA();//根据DMA的方式选择DMA的轮询方式#endif……}//DMA串口轮询函数static void HalUARTPollDMA(void){……//以上是检查rxbuf里是否有数据写入，并对uartDMACfg_t dmaCfg结构体赋值if (evt && (dmaCfg.uartCB != NULL)){dmaCfg.uartCB(HAL_UART_DMA-1, evt);}//执行回调函数}注：回调函数dmaCfg.uartCB的初始化在HalUARTOpenDMA的第一句代码：dmaCfg.uartCB = config ->callBackFunc;而halUARTCfg_t uartConfig结构体的初始化在MT包里的MT_UART.c的MT_UartInit ()中1)typedef struct{bool configured;uint8 baudRate;bool flowControl;uint16 flowControlThreshold;uint8 idleTimeout;halUARTBufControl_t rx;halUARTBufControl_t tx;bool intEnable;uint32 rxChRvdTime;halUARTCBack_t callBackFunc;}halUARTCfg_t;该结构体是UART的配置结构体，设置UART的波特率，流控制，回调函数等等。
