蓝牙测试指标

ble测试指标BLE（Bluetooth Low Energy），也被称为蓝牙低功耗技术，是一种用于短距离无线通信的低功耗蓝牙技术。

它的设计目标是在较低的能量消耗下提供较小的数据传输速率，使其适用于需要低功耗的设备和应用。

BLE是近年来越来越流行的通信技术，尤其在物联网领域得到广泛应用。

它具有以下几个重要的测试指标：1.传输速率：BLE的传输速率相对较低，一般在1 Mbps以下。

这是为了减少能量消耗而做出的妥协，适用于需要周期性地传输小量数据的应用场景。

测试传输速率可以评估设备在不同环境中的表现，以及在多设备同时传输时的稳定性。

2.覆盖范围：BLE的覆盖范围较短，一般在10到100米之间。

测试覆盖范围可以评估设备的信号强度和传输稳定性，以及在不同环境中的性能表现。

同时，还可以测试设备在移动过程中的信号切换能力。

3.能量消耗：BLE被设计为低功耗技术，以延长设备的电池寿命。

测试能量消耗可以评估设备在不同工作负载下的功耗表现，以及测试设备在不同睡眠模式下的待机时间。

这可以帮助开发人员优化设备的功耗管理策略，提高设备的续航能力。

4.连接稳定性：BLE使用GAP（Generic Access Profile）和GATT （Generic Attribute Profile）来管理设备之间的连接。

测试连接稳定性可以评估设备在不同环境下的连接表现，包括连接建立时间、连接保持时间和连接稳定性。

这对于保证设备之间的可靠通信非常重要。

5.安全性：BLE提供了多种安全特性，包括身份验证、加密和授权等。

测试安全性可以评估设备的安全特性是否符合相关标准和规范，并能够有效地防止恶意攻击和数据泄露。

综上所述，BLE的测试指标涵盖了传输速率、覆盖范围、能量消耗、连接稳定性和安全性等多个方面。

通过对这些指标的测试和评估，可以提供对设备性能的全面了解，帮助开发人员优化设备设计和提高用户体验。

在日益发展的物联网领域，BLE的测试将变得越来越重要，以确保设备的可靠性和安全性，推动其广泛应用。

一：介绍1. 范围2. 概况3. 参考文件二：RADIO FREQUENCY无线电频率测试1. 介绍2. 测试环境3. 测试项目3.1 Output power输出功率3.2 Power Control 功率控制3.3 Initial Carrier Frequency 最初的载波频率3.4 Carrier Frequency Drift 载波频率漂移3.5 Modulation Characteristic 调制特性3.6 Single Slot Sensitivity单插槽的敏感性3.7 Multi Slots Sensitivity 多槽灵敏度3.8 Maximum Input Level最大输入标准三：蓝牙耳机功能测试1. 耗电量静态及工作电流/待机电流2. 充电、充电连接、显示3. 频率调整4. 配对5. 音频连接6. 仿真音频7. 兼容性8. 通话距离9. 外观结构四：附件功能测试1. 火牛高压2. 火牛输出电压3. SPK功能4. MIC功能五：运行条件一：介绍1. 范围此文件概括说明所有蓝牙产品的初步测试计划2. 概况3.1~3.8项目主要描述射频测试，三项主要描述耳机实际使用功能测试，四项主要描述耳机附件的功能测试3. 参考文件[1]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v1.2 )蓝牙:蓝牙系统的规范,卷2:核心(控制器v1.2)[2]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v1.2 )[3]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v2.0)[4]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v2.0)[5]Bluetooth: Headset Profile (v1.1)蓝牙:耳机概要(v1.1[6]Bluetooth: Core System Package : RF Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)蓝牙:核心系统方案:射频测试套件结构(TSS)/测试目的(TP)(v2.0)[7]Bluetooth: Core System Package : Baseband Test Suite Structure (TSS) /Test Purpose(TP)(v2.0)蓝牙:核心系统方案:基带测试套件结构(TSS)/测试目的(TP)(v2.0)[8]Bluetooth: Core System Package : LM Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)蓝牙:核心系统方案:LM测试套件结构(TSS)/测试目的(TP)(v2.0)[9]Bluetooth: Core System Package : General Access Profile Test Suite Structure (TSS) /TestPurpose(TP) (v2.0)蓝牙:核心系统方案:通用访问配置文件测试套件结构(TSS)/测试目的(TP)(v2.0[10]Bluetooth: Headset Profile Specification 1.1 Test Suite Structure (TSS) /Test Purpose(TP)牙:耳机概要文件规范1.1测试套件结构(TSS)/测试目的(TP)[11]CSR: BlueCore2-Audio Datasheet企业社会责任:BlueCore2-Audio数据表TP是可靠性测试二：RADIO FREQUENCY TEST射频测试1. 介绍这一个测试是确定蓝牙耳机的射频(发射器和接收器) 基本功能是否符合或超过蓝牙标准要求2. 测试环境Bluetooth Tester-- Anritsu MT8852A/MT8852B or other蓝牙测试仪,特制MT8852A / MT8852B 或其他DUT(Device Under Test)- Linnking Bluetooth DUT(测试设备)——Linnking蓝牙3. 测试项目3.1 Output power 输出功率DUT 初始设置:▪DUT用loop back测试模式▪使用跳频测试程序及标准MT8850A 传输一个标准的数据包(DH5 ，DH1，DH3 或Longest )给DUT. 此DUT 环向后将数据传送给Bluetooth tester ,MT8850A 测量其功率. 这一个测试在跳时运行，而且测试被重复。

Summary1简介............................................................................................................................................................ 错误!未定义书签。

2蓝牙射频性能测试 .................................................................................................................................... 错误!未定义书签。

2.1发射功率.................................................................................................................................................... 错误!未定义书签。

2.2 调制特性:频率偏移 (4)2.3初始载波频率容许量 ................................................................................................................................ 错误!未定义书签。

2.4敏捷度........................................................................................................................................................ 错误!未定义书签。

蓝牙测试指标范文1.传输速率：蓝牙设备的传输速率是指数据在蓝牙连接中的传输速度，通常以Mbps为单位。

传输速率直接影响到蓝牙设备的性能，较高的传输速率意味着设备可以更快地传输数据。

传输速率的测试可以通过向设备发送大量数据并记录传输时间来进行。

2.功耗：蓝牙设备的功耗是指设备在使用过程中的能耗，对于电池供电的设备特别重要。

功耗测试可以评估设备在各种工作模式（例如待机、传输数据、连接等）下的能耗水平，并推算出设备的电池寿命。

功耗测试可以通过测量设备在各种工作模式下的电流消耗来实现。

3.连接稳定性：蓝牙连接的稳定性是指设备在连接过程中的稳定程度。

稳定的连接对于蓝牙设备的使用至关重要，可以通过传输数据的方式来测试连接的稳定性，即在连接状态下，向设备发送大量的数据并记录传输的成功率和传输的速度。

另外，还可以测试设备在不同距离和干扰环境下的连接稳定性。

4.设备兼容性：蓝牙设备的兼容性是指设备与其他蓝牙设备的兼容性。

蓝牙设备需要与其他设备进行通信和交互，因此兼容性非常重要。

设备兼容性测试可以通过与其他蓝牙设备进行连接和通信来进行，记录设备之间的通信是否成功以及是否可以正常交互数据。

5.安全性：蓝牙设备的安全性是指设备在使用过程中的数据安全性和连接安全性。

数据安全性包括加密算法和数据传输过程中的保护措施，连接安全性涉及到设备在进行连接时的身份验证和可信度。

安全性测试可以通过模拟攻击和侦听来测试设备的数据安全性和连接安全性。

综上所述，蓝牙测试指标是评估蓝牙设备性能和质量的重要指标，包括传输速率、功耗、连接稳定性、设备兼容性和安全性等方面。

这些指标对于确保蓝牙设备的良好性能和用户体验至关重要。

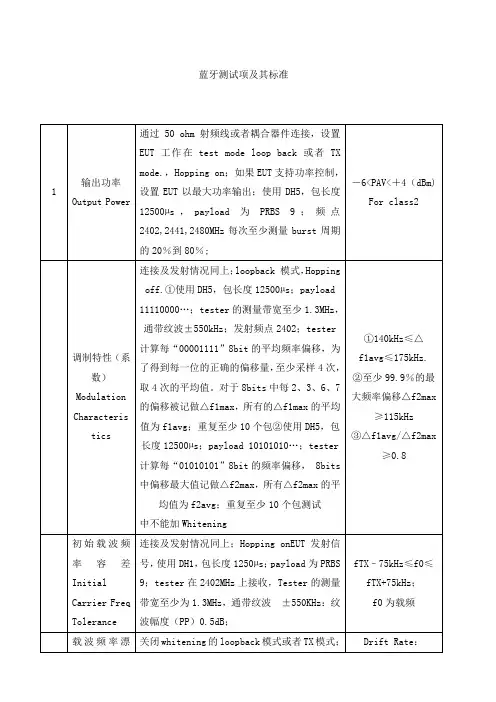

蓝牙测试项及其标准蓝牙无线指标及其测试方法。

1.1发信机测试（1）输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。

测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。

测试仪在低、中、高三个频点，对整个(zhěnggè)突发范围内测量峰值功率和平均功率。

规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。

（2）功率密度初始状态同（1），测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。

（3）功率控制初始状态为环回，非跳频。

EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。

测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。

（4）频率范围初始状态同（3），测试仪对EUT回送的净荷为PN9的DH1分组扫频测量。

当EUT工作在最低频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fL；当EUT工作在最高频点时，测试仪找到功率密度下降为-80dBm/Hz时的频点fH。

对于79信道的系统，要求fL、fH位于2.4～2.4835GHz范围内。

（5）20dB带宽初始状态同（3），EUT分别工作在低、中、高三个频点，回送调制信号为PN9的DH1分组。

测试仪扫频找到对应最大功率的频点，并且找到其左右两侧对应功率下降20dB时的fL和fH，20dB带宽Df = | fH - fL |，要求Df小于1MHz。

BLE测试指标1. 介绍BLE（Bluetooth Low Energy）是一种低功耗蓝牙技术，专为物联网设备设计。

它在无线通信领域得到广泛应用，例如智能家居、健康监测、运动追踪等。

BLE测试指标用于评估和验证BLE设备的性能和可靠性。

本文将详细介绍常见的BLE测试指标和相关内容。

2. BLE测试指标分类BLE测试指标可以分为以下几个方面：2.1 连接性连接性是衡量BLE设备连接稳定性和可靠性的重要指标。

以下是与连接性相关的测试指标：•连接建立时间：衡量从发起连接请求到建立连接所需的时间。

•连接范围：测量BLE设备之间能够建立稳定连接的最大距离。

•连接成功率：统计成功建立连接的次数与尝试建立连接的总次数之比。

2.2 数据传输速率数据传输速率是衡量BLE设备传输效率和实时性能的指标。

以下是与数据传输速率相关的测试指标：•最大传输速率：测量在理想环境下，BLE设备能够达到的最大数据传输速率。

•平均传输速率：统计在一定时间内，BLE设备的平均数据传输速率。

•延迟：衡量数据从发送端到接收端所需的时间。

2.3 功耗功耗是衡量BLE设备电池寿命和能效的重要指标。

以下是与功耗相关的测试指标：•传输功耗：测量BLE设备在数据传输过程中消耗的功率。

•待机功耗：测量BLE设备在连接空闲状态下的功率消耗。

•睡眠功耗：测量BLE设备在休眠状态下的功率消耗。

2.4 抗干扰性抗干扰性是衡量BLE设备抵御外部干扰和保持稳定连接能力的指标。

以下是与抗干扰性相关的测试指标：•技术互操作性：测试不同厂商生产的BLE设备之间是否能够正常连接和通信。

•抗干扰能力：测量BLE设备在强电磁场或其他无线信号干扰下，仍能保持正常连接和通信。

3. BLE测试方法针对上述不同类型的BLE测试指标，有多种测试方法可供选择。

以下是常用的几种测试方法：3.1 实际环境测试实际环境测试是在真实的使用场景中进行BLE设备性能测试的方法。

通过在不同环境下对BLE设备进行测试，可以更真实地评估其连接性、数据传输速率和功耗等指标。

BLE测试指标1. 介绍BLE（Bluetooth Low Energy）是一种低功耗蓝牙技术，广泛应用于物联网设备和无线传感器网络中。

BLE测试指标是评估BLE设备性能和功能的关键指标，包括传输速率、覆盖范围、功耗、连接稳定性等方面。

本文将详细介绍BLE测试指标的定义、测试方法和常见应用场景，以便读者对BLE 设备进行全面评估和优化。

2. BLE测试指标2.1 传输速率传输速率是衡量BLE设备数据传输能力的重要指标。

它取决于设备的物理层速率和协议栈的效率。

通常以比特每秒为单位进行测量。

传输速率可以通过发送大量数据并计算发送/接收时间来测量。

在测试过程中，需要考虑干扰、距离和信号质量等因素对传输速率的影响。

2.2 覆盖范围覆盖范围是指BLE设备之间可建立稳定连接的最大距离。

它受到发射功率、接收灵敏度、环境干扰等因素的影响。

为了测量覆盖范围，可以在开放场地或不同环境条件下进行测试。

通过逐渐增加距离并记录连接质量（如RSSI）来确定设备之间的最大可靠通信距离。

2.3 功耗BLE设备的低功耗是其核心特性之一。

功耗测试可以评估设备在不同工作模式下的能效，包括活动模式、待机模式和休眠模式。

在功耗测试中，通常会模拟实际使用场景，并测量设备在不同操作条件下的电流消耗。

这有助于优化设备的功耗管理策略和延长电池寿命。

2.4 连接稳定性连接稳定性是指BLE设备在通信过程中保持稳定连接的能力。

它受到物理环境、干扰源和设备设计等因素的影响。

为了测试连接稳定性，可以进行长时间稳定性测试，并记录连接断开次数、重新连接时间和数据传输成功率等指标。

这有助于评估设备在实际使用中的可靠性。

2.5 响应时间响应时间是指BLE设备接收到命令后产生响应所需的时间。

它取决于设备处理能力、协议栈效率和通信延迟等因素。

为了测试响应时间，可以发送不同类型的命令，并测量设备产生响应所需的时间。

较低的响应时间可以提高设备的用户体验和实时性能。

一：介绍1. 范围2. 概况3. 参考文件二：RADIO FREQUENCY 测试1. 介绍2. 测试环境3. 测试项目3.1 Output power3.2 Power Control3.3 Initial Carrier Frequency3.4 Carrier Frequency Drift3.5 Modulation Characteristic3.6 Single Slot Sensitivity3.7 Multi Slots Sensitivity3.8 Maximum Input Level三：蓝牙耳机功能测试1. 耗电量2. 充电、充电连接、显示3. 频率调整4. 配对5. 音频连接6. 仿真音频7. 兼容性8. 通话距离9. 外观结构四：附件功能测试1. 火牛高压2. 火牛输出电压3. SPK功能4. MIC功能五：运行条件一：介绍1. 范围此文件概括说明所有蓝牙产品的初步测试计划2. 概况3.1~3.8项目主要描述射频测试，三项主要描述耳机实际使用功能测试，四项主要描述耳机附件的功能测试3. 参考文件[1]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v1.2 )[2]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v1.2 )[3]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v2.0)[4]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v2.0)[5]Bluetooth: Headset Profile (v1.1)[6]Bluetooth: Core System Package : RF Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)[7]Bluetooth: Core System Package : Baseband Test Suite Structure (TSS) /Test Purpose(TP)(v2.0)[8]Bluetooth: Core System Package : LM Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)[9]Bluetooth: Core System Package : General Access Profile Test Suite Structure (TSS) /TestPurpose(TP) (v2.0)[10]Bluetooth: Headset Profile Specification 1.1 Test Suite Structure (TSS) /Test Purpose(TP)[11]CSR: BlueCore2-Audio Datasheet二：RADIO FREQUENCY TEST1. 介绍这一个测试是确定蓝牙耳机的射频(发射器和接收器) 基本功能是否符合或超过蓝牙标准要求2. 测试环境Bluetooth Tester-- Anritsu MT8852A/MT8852B or otherDUT(Device Under Test)- Linnking Bluetooth3. 测试项目3.1 Output powerDUT 初始设置:▪DUT用loop back测试模式▪使用跳频测试程序及标准MT8850A 传输一个标准的数据包(DH5 ，DH1，DH3 或Longest )给DUT. 此DUT 环向后将数据传送给Bluetooth tester ,MT8850A 测量其功率. 这一个测试在跳时运行，而且测试被重复。

Summary1介绍 (3)2蓝牙射频性能测试 (4)2.1发射功率 (4)2.2调制特性：频率偏移 (4)2.3初始载波频率容许量 (5)2.4灵敏度 (5)2.5灵敏度限值 (5)2.6阻塞 (6)3无线链路范围 (6)4协同工作能力 (7)4.1GSM通信下的蓝牙灵敏度 (7)4.2蓝牙通信下的GSM灵敏度限值 (7)5附录 (9)5.1测试条件 (9)5.1.1 常规测试条件 (9)5.1.2 极限测试条件 (9)1介绍在M5和E6项目中采用的蓝牙模块是菲利普的BGB204。

BGB204符合蓝牙协议1.2。

在M5和E6项目中，蓝牙模块支持class 2功率等级，并且不支持功率控制。

蓝牙模块的射频测试项目包括：射频性能测试无线链路范围测试协调工作能力测试蓝牙模块射频性能测试项目中的功率谱密度，输出功率谱的频率范围，邻道功率，载波频率漂移，载波干扰和交调性能测试并没有包括在本文档中。

菲利普对BGB204的这些性能进行了测试和质量控制，这些性能符合蓝牙协议1.2。

本文档中的射频性能测试包括了蓝牙模块的原理图和版图能够影响的射频测试项目。

参考文档：Core System Package Part A : Radio Frequency Test Suite Structure (TSS) and Test Purposes (TP) Specification 1.2 : Revision 1.2.3 Document n° 20.B.353/1.2.3测试设备：Rohde & Schwarz CMU200 option K53 (Bluetooth)2蓝牙射频性能测试蓝牙射频性能测试的所有测试项目都是在连接模式下进行的。

蓝牙天线与蓝牙模块的功率输出电路断开，功率输出电路通过50ohm连接器与测试设备CMU连接。

2.1发射功率蓝牙模块符合class 2 功率等级，所以发射功率应该满足下面要求：-6dBm < Pout < 4dBm.测试方法：蓝牙模块通过50ohm连接器与蓝牙测试设备CMU连接。
