二极管的反向恢复过程

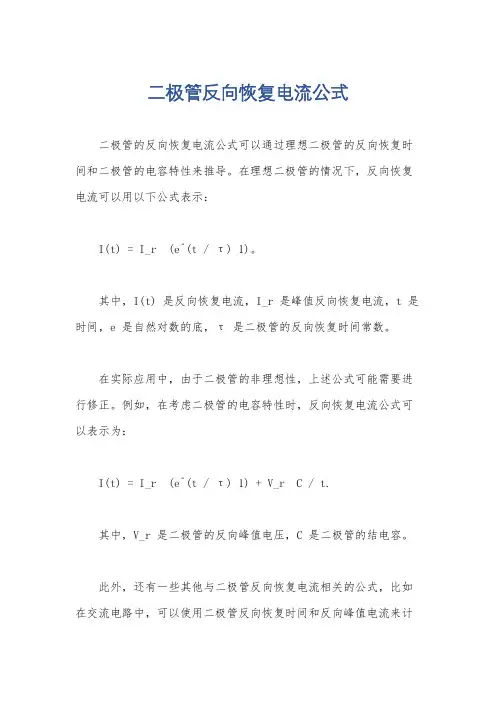

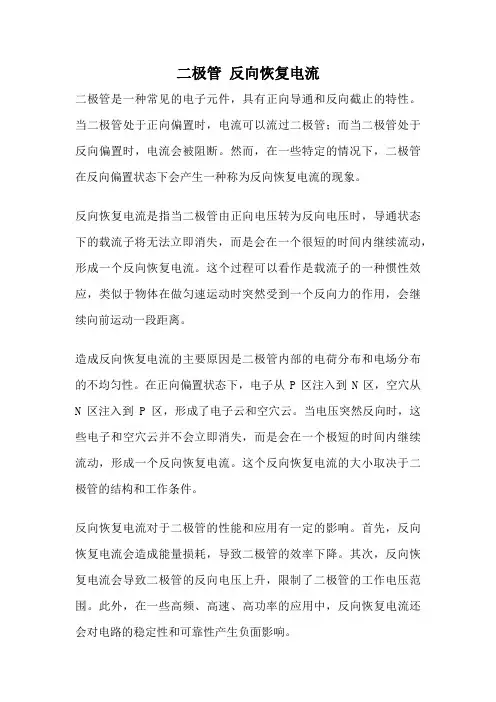

二极管反向恢复电流二极管是一种常见的电子元件，具有正向导通和反向截止的特性。

当二极管处于正向偏置时，电流可以流过二极管；而当二极管处于反向偏置时，电流会被阻断。

然而，在一些特定的情况下，二极管在反向偏置状态下会产生一种称为反向恢复电流的现象。

反向恢复电流是指当二极管由正向电压转为反向电压时，导通状态下的载流子将无法立即消失，而是会在一个很短的时间内继续流动，形成一个反向恢复电流。

这个过程可以看作是载流子的一种惯性效应，类似于物体在做匀速运动时突然受到一个反向力的作用，会继续向前运动一段距离。

造成反向恢复电流的主要原因是二极管内部的电荷分布和电场分布的不均匀性。

在正向偏置状态下，电子从P区注入到N区，空穴从N区注入到P区，形成了电子云和空穴云。

当电压突然反向时，这些电子和空穴云并不会立即消失，而是会在一个极短的时间内继续流动，形成一个反向恢复电流。

这个反向恢复电流的大小取决于二极管的结构和工作条件。

反向恢复电流对于二极管的性能和应用有一定的影响。

首先，反向恢复电流会造成能量损耗，导致二极管的效率下降。

其次，反向恢复电流会导致二极管的反向电压上升，限制了二极管的工作电压范围。

此外，在一些高频、高速、高功率的应用中，反向恢复电流还会对电路的稳定性和可靠性产生负面影响。

为了减小反向恢复电流的影响，人们采取了一些措施。

一种常见的方法是使用快恢复二极管。

快恢复二极管采用特殊的结构和材料，可以在短时间内迅速恢复到截止状态，从而减小反向恢复电流的大小。

此外，还可以通过选择合适的二极管工作点、合理设计电路等方式来减小反向恢复电流的影响。

反向恢复电流是二极管在由正向电压转为反向电压时产生的一种现象。

它是由于载流子的惯性效应导致的，会对二极管的性能和应用产生影响。

为了减小反向恢复电流的影响，可以采取一些措施，如使用快恢复二极管、合理设计电路等。

通过对反向恢复电流的研究和应用，可以更好地理解和利用二极管的特性，提高电子器件和电路的性能和可靠性。

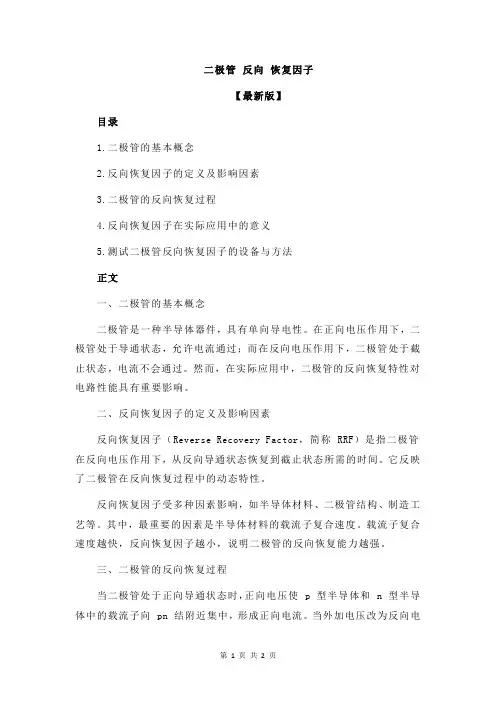

二极管反向恢复因子【最新版】目录1.二极管的基本概念2.反向恢复因子的定义及影响因素3.二极管的反向恢复过程4.反向恢复因子在实际应用中的意义5.测试二极管反向恢复因子的设备与方法正文一、二极管的基本概念二极管是一种半导体器件，具有单向导电性。

在正向电压作用下，二极管处于导通状态，允许电流通过；而在反向电压作用下，二极管处于截止状态，电流不会通过。

然而，在实际应用中，二极管的反向恢复特性对电路性能具有重要影响。

二、反向恢复因子的定义及影响因素反向恢复因子（Reverse Recovery Factor，简称 RRF）是指二极管在反向电压作用下，从反向导通状态恢复到截止状态所需的时间。

它反映了二极管在反向恢复过程中的动态特性。

反向恢复因子受多种因素影响，如半导体材料、二极管结构、制造工艺等。

其中，最重要的因素是半导体材料的载流子复合速度。

载流子复合速度越快，反向恢复因子越小，说明二极管的反向恢复能力越强。

三、二极管的反向恢复过程当二极管处于正向导通状态时，正向电压使 p 型半导体和 n 型半导体中的载流子向 pn 结附近集中，形成正向电流。

当外加电压改为反向电压时，正向电流迅速消失，但此时载流子在 pn 结附近仍存在，使得二极管处于反向导通状态。

随着反向电压的持续作用，载流子在 pn 结附近逐渐复合，使反向电流逐渐减小。

当反向电流减小到一定程度时，二极管恢复到截止状态。

这个过程称为二极管的反向恢复过程。

四、反向恢复因子在实际应用中的意义反向恢复因子是衡量二极管动态特性的重要参数。

在高频应用中，二极管的反向恢复能力直接影响到电路的工作效率和性能。

反向恢复因子越小，二极管的反向恢复能力越强，对高频信号的响应速度也越快。

因此，在高频应用中，需要选用具有较小反向恢复因子的二极管。

五、测试二极管反向恢复因子的设备与方法测试二极管反向恢复因子的设备称为二极管反向恢复时间测试仪。

这种设备可以手动调节测试电压、电流等参数，具有较高的测量精度。

整流二极管的反向恢复过程二极管从正向导通到截止有一个反向恢复过程在上图所示的硅二极管电路中加入一个如下图所示的输入电压。

在0―t1时间内，输入为+VF，二极管导通，电路中有电流流通。

设VD为二极管正向压降（硅管为0.7V左右），当VF远大于VD时，VD可略去不计，则在t1时，V1突然从+VF变为-VR。

在理想情况下，二极管将立刻转为截止，电路中应只有很小的反向电流。

但实际情况是，二极管并不立刻截止，而是先由正向的IF变到一个很大的反向电流IR=VR／RL，这个电流维持一段时间tS后才开始逐渐下降，再经过tt后，下降到一个很小的数值0.1IR，这时二极管才进人反向截止状态，如下图所示。

通常把二极管从正向导通转为反向截止所经过的转换过程称为反向恢复过程。

其中tS称为存储时间，tt称为渡越时间，tre=ts+tt称为反向恢复时间。

由于反向恢复时间的存在，使二极管的开关速度受到限制。

02产生反向恢复过程的原因——电荷存储效应产生上述现象的原因是由于二极管外加正向电压VF时，载流子不断扩散而存储的结果。

当外加正向电压时Ｐ区空穴向Ｎ区扩散，Ｎ区电子向Ｐ区扩散，这样，不仅使势垒区（耗尽区）变窄，而且使载流子有相当数量的存储，在Ｐ区内存储了电子，而在Ｎ区内存储了空穴，它们都是非平衡少数载流于，如下图所示。

空穴由Ｐ区扩散到Ｎ区后，并不是立即与Ｎ区中的电子复合而消失，而是在一定的路程LP（扩散长度）内，一方面继续扩散，一方面与电子复合消失，这样就会在LP范围内存储一定数量的空穴，并建立起一定空穴浓度分布，靠近结边缘的浓度最大，离结越远，浓度越小。

正向电流越大，存储的空穴数目越多，浓度分布的梯度也越大。

电子扩散到Ｐ区的情况也类似，下图为二极管中存储电荷的分布。

我们把正向导通时，非平衡少数载流子积累的现象叫做电荷存储效应。

当输入电压突然由+VF变为-VR时Ｐ区存储的电子和Ｎ区存储的空穴不会马上消失，但它们将通过下列两个途径逐渐减少：①在反向电场作用下，Ｐ区电子被拉回Ｎ区，Ｎ区空穴被拉回Ｐ区，形成反向漂移电流IR，如下图所示；②与多数载流子复合。

二极管的反向恢复过程 The Standardization Office was revised on the afternoon of December 13, 2020二极管的反向恢复过程一、二极管的反向恢复过程二、在下图的电路中V上输入如下的电压波形：则二极管上的电流波形如下：可以看到，当通入正向电压时，二极管导通，二极管上的电流为I1，当通入的电压突然反向时，二极管上的电流也瞬间反向了，随后才变小，进而进入反向截止状态。

这个现象就叫二极管的反向恢复。

反向电流保持不变的这段时间称为储存时间ts，反向电流由I2下降到0.1I2所需的时间称为下降时间tf。

储存时间和下降时间之和（ts+tf）称为反向恢复时间。

二极管反向截止后还存在的电流被称为二极管的反向漏电流IR。

二、二极管反向恢复现象的解释在二极管的PN节上，当外加正向电压时，P区的空穴向N区扩散，N区的电子向P区扩散，这样，不仅使势垒区（耗尽区）变窄，而且使载流子有相当数量的存储，在Ｐ区内存储了电子，而在Ｎ区内存储了空穴，它们都是非平衡少数载流子，如下图所示。

空穴由Ｐ区扩散到Ｎ区后，并不是立即与Ｎ区中的电子复合而消失，而是在一定的路程LP（扩散长度）内，一方面继续扩散，一方面与电子复合消失，这样就会在LP范围内存储一定数量的空穴，并建立起一定空穴浓度分布，靠近结边缘的浓度最大，离结越远，浓度越小。

正向电流越大，存储的空穴数目越多，浓度分布的梯度也越大。

电子扩散到Ｐ区的情况也类似，下图为二极管中存储电荷的分布。

我们把正向导通时，非平衡少数载流子积累的现象叫做电荷存储效应。

当输入电压突然由正向变为反向时Ｐ区存储的电子和Ｎ区存储的空穴不会马上消失，但它们将通过下列两个途径逐渐减少：①在反向电场作用下，Ｐ区电子被拉回Ｎ区，Ｎ区空穴被拉回Ｐ区，形成反向漂移电流IR，如下图所示；②与多数载流子复合。

在这些存储电荷消失之前，ＰＮ结仍处于正向偏置，即势垒区仍然很窄，ＰＮ结的电阻仍很小，与电路中的负载电阻相比可以忽略，所以此时反向电流IR=（反向电压VR＋VD）/负载电阻RL。

二极管反向恢复时间参数二极管反向恢复时间参数是指在二极管正向导通后，当输入电压反向变化时，二极管从导通状态变为截止状态所需的时间。

考虑到二极管的应用广泛性和重要性，研究反向恢复时间参数对于电子设备的设计和优化至关重要。

本文将从二极管反向恢复时间的定义、影响因素、测试方法和参数优化等方面进行详细的阐述和分析。

一、二极管反向恢复时间的定义二极管反向恢复时间是指当二极管从导通状态切换到截止状态所需的时间。

在二极管正向导通时，导通电流会使二极管的内部发生PN结的不对称性变化，当输入电压反向时，需要经过一定的时间才能将PN结恢复到截止状态。

这个时间间隔称为反向恢复时间。

二、二极管反向恢复时间的影响因素二极管反向恢复时间受多种因素的影响，下面列举了主要的几个因素：1. 二极管的结构和材料：不同类型的二极管的PN结结构和材料不同，其反向恢复时间也会有所差异。

通常，快恢复二极管的反向恢复时间较短，而普通二极管的反向恢复时间较长。

2. 反向恢复电荷：当输入电压反向时，二极管内PN结发生反向恢复过程。

在这个过程中，原本导通的二极管需要将导通电荷清除，并从截止状态恢复正常。

反向恢复电荷的大小直接影响了二极管反向恢复时间，反向恢复电荷越小，反向恢复时间越短。

3. 外部电路的负载条件：二极管的反向恢复时间还与外部电路的负载条件有关。

在不同的负载条件下，反向恢复时间可能会有所差异。

通常情况下，负载电流较大时，二极管的反向恢复时间会延长。

4. 工作温度：温度对二极管的反向恢复时间也有一定的影响。

在较高温度下，反向恢复时间可能会缩短，而在较低温度下，则可能会延长反向恢复时间。

三、二极管反向恢复时间的测试方法为了准确测量二极管的反向恢复时间，需要采用特定的测试方法。

下面介绍了常用的两种测试方法：1. 放电测试法：这是最常用的测试方法之一。

该方法基于原理是，当二极管在正向通态时，涌入少量载流子，这些载流子在反向时以一定速率消失。

通过测量二极管的反向恢复电压和载流子的放电时间，可以得到反向恢复时间。

二极管的反向恢复过程二极管的反向恢复过程是指当二极管由正向导通状态突然切换到反向电压状态时，二极管内部电荷分布和电流特性的恢复过程。

这个过程是二极管正向关闭时，快速从电导状态切换到封锁状态的过程。

本文将详细介绍二极管的反向恢复过程。

一、二极管的反向导电当二极管处于正向导通状态时，使得P型半导体处于正偏电压，N型半导体处于负偏电压。

在这种情况下，二极管通过电流。

然而，一旦施加在二极管上的电压改变方向，使得N型半导体达到阳极的电位，而P型半导体达到阴极的电位，二极管便会切换到封锁状态，并且相当数量的电子和空穴重新组合。

这个过程是由于$e^{-}$在N型半导体的表面融合和电子从P型半导体进入技术N型半导体的缺陷引起的。

如果这些载流子没有重新组合，反向瞬态提供的能量会在二极管中积累，导致电压浪涌、瞬态电流和过度电击等问题。

因此，理解和解决二极管反向恢复问题对于二极管在电力电子系统中的应用至关重要。

二、弛豫过程在二极管反向电压达到一定程度之后，二极管将进入弛豫过程。

在这个阶段，N型半导体中的电场逐渐增强，电子开始从P型半导体向N型半导体运动。

同时，电子会逐渐从N型半导体重新组合到P型半导体，直到两个半导体之间的势垒完全恢复。

三、反向恢复时间反向恢复时间是指二极管从正向导通状态切换到封锁状态所需的时间。

它包括两个关键时间参数：反向恢复时间 (Trr) 和反向恢复峰值电流(Irr)。

1. 反向恢复时间 (Trr)反向恢复时间是指从二极管输入反向电压时，电流从峰值下降到反向电流的10%所需的时间。

反向恢复时间的长短对系统的稳定性和效率都有重要影响。

较大的反向恢复时间会导致能量损失和电容电流的产生，从而加剧二极管的耗损。

幸运的是，由于现代技术的进步，新型二极管已经提高了反向恢复时间的性能。

2. 反向恢复峰值电流 (Irr)反向恢复峰值电流是指二极管在切换到封锁状态时，使得电流呈现出一个峰值的电流大小。

较大的反向恢复峰值电流可能会在电路中产生电磁干扰，并使系统不稳定。

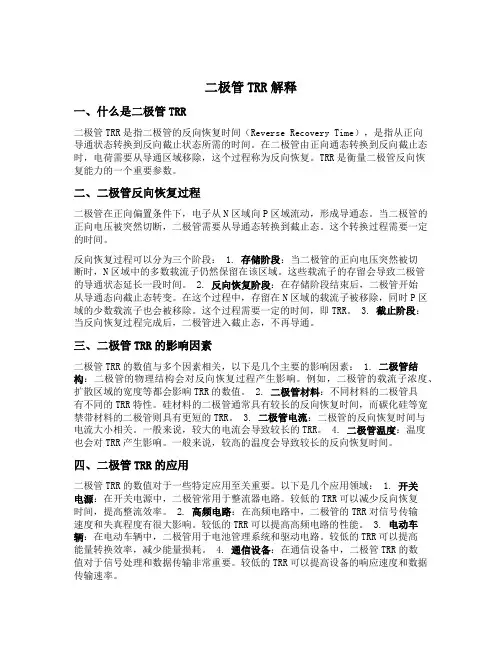

二极管TRR解释一、什么是二极管TRR二极管TRR是指二极管的反向恢复时间（Reverse Recovery Time），是指从正向导通状态转换到反向截止状态所需的时间。

在二极管由正向通态转换到反向截止态时，电荷需要从导通区域移除，这个过程称为反向恢复。

TRR是衡量二极管反向恢复能力的一个重要参数。

二、二极管反向恢复过程二极管在正向偏置条件下，电子从N区域向P区域流动，形成导通态。

当二极管的正向电压被突然切断，二极管需要从导通态转换到截止态。

这个转换过程需要一定的时间。

反向恢复过程可以分为三个阶段： 1. 存储阶段：当二极管的正向电压突然被切断时，N区域中的多数载流子仍然保留在该区域。

这些载流子的存留会导致二极管的导通状态延长一段时间。

2. 反向恢复阶段：在存储阶段结束后，二极管开始从导通态向截止态转变。

在这个过程中，存留在N区域的载流子被移除，同时P区域的少数载流子也会被移除。

这个过程需要一定的时间，即TRR。

3. 截止阶段：当反向恢复过程完成后，二极管进入截止态，不再导通。

三、二极管TRR的影响因素二极管TRR的数值与多个因素相关，以下是几个主要的影响因素： 1. 二极管结构：二极管的物理结构会对反向恢复过程产生影响。

例如，二极管的载流子浓度、扩散区域的宽度等都会影响TRR的数值。

2. 二极管材料：不同材料的二极管具有不同的TRR特性。

硅材料的二极管通常具有较长的反向恢复时间，而碳化硅等宽禁带材料的二极管则具有更短的TRR。

3. 二极管电流：二极管的反向恢复时间与电流大小相关。

一般来说，较大的电流会导致较长的TRR。

4. 二极管温度：温度也会对TRR产生影响。

一般来说，较高的温度会导致较长的反向恢复时间。

四、二极管TRR的应用二极管TRR的数值对于一些特定应用至关重要。

以下是几个应用领域： 1. 开关电源：在开关电源中，二极管常用于整流器电路。

较低的TRR可以减少反向恢复时间，提高整流效率。

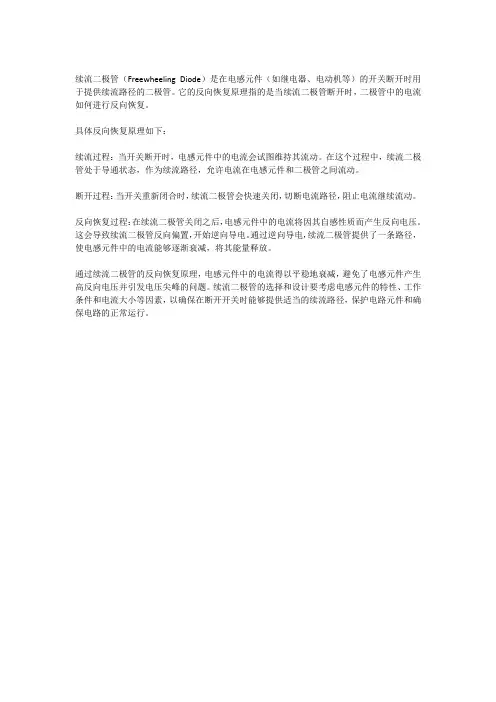

续流二极管（Freewheeling Diode）是在电感元件（如继电器、电动机等）的开关断开时用于提供续流路径的二极管。

它的反向恢复原理指的是当续流二极管断开时，二极管中的电流如何进行反向恢复。

具体反向恢复原理如下：
续流过程：当开关断开时，电感元件中的电流会试图维持其流动。

在这个过程中，续流二极管处于导通状态，作为续流路径，允许电流在电感元件和二极管之间流动。

断开过程：当开关重新闭合时，续流二极管会快速关闭，切断电流路径，阻止电流继续流动。

反向恢复过程：在续流二极管关闭之后，电感元件中的电流将因其自感性质而产生反向电压。

这会导致续流二极管反向偏置，开始逆向导电。

通过逆向导电，续流二极管提供了一条路径，使电感元件中的电流能够逐渐衰减，将其能量释放。

通过续流二极管的反向恢复原理，电感元件中的电流得以平稳地衰减，避免了电感元件产生高反向电压并引发电压尖峰的问题。

续流二极管的选择和设计要考虑电感元件的特性、工作条件和电流大小等因素，以确保在断开开关时能够提供适当的续流路径，保护电路元件和确保电路的正常运行。

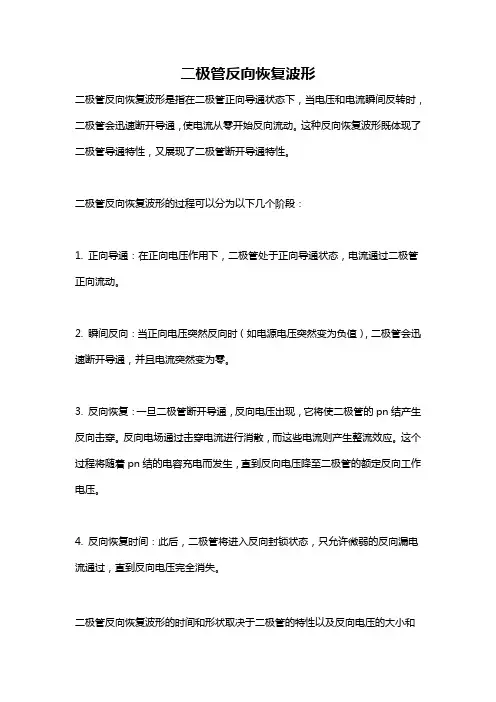

二极管反向恢复波形
二极管反向恢复波形是指在二极管正向导通状态下，当电压和电流瞬间反转时，二极管会迅速断开导通，使电流从零开始反向流动。

这种反向恢复波形既体现了二极管导通特性，又展现了二极管断开导通特性。

二极管反向恢复波形的过程可以分为以下几个阶段：
1. 正向导通：在正向电压作用下，二极管处于正向导通状态，电流通过二极管正向流动。

2. 瞬间反向：当正向电压突然反向时（如电源电压突然变为负值），二极管会迅速断开导通，并且电流突然变为零。

3. 反向恢复：一旦二极管断开导通，反向电压出现，它将使二极管的pn结产生反向击穿。

反向电场通过击穿电流进行消散，而这些电流则产生整流效应。

这个过程将随着pn结的电容充电而发生，直到反向电压降至二极管的额定反向工作电压。

4. 反向恢复时间：此后，二极管将进入反向封锁状态，只允许微弱的反向漏电流通过，直到反向电压完全消失。

二极管反向恢复波形的时间和形状取决于二极管的特性以及反向电压的大小和
变化速率。
