聚乙烯管道焊接质量控制

聚乙烯给水管道热熔对接施工质量控制要点和检验方法【摘要】结合目前国内聚乙烯领域理论水平，对聚乙烯给水管道热熔连接施工中的三个参数温度、时间和压力控制要点进行了总结；提出了对焊接质量进行检验的主要方法。

【关键词】聚乙烯管道；热熔对接；参数确定；质量控制；检验聚乙烯属聚烯烃类，是三大通用塑料之一。

聚乙烯材料因其优良的耐低温冲击性、柔韧性、耐腐蚀性和易加工性的特点，在国民经济众多领域得到广泛应用。

在给水工程中，聚乙烯管道输送流体阻力小、输水耗能低、水质稳定、不产生二次污染，对工程地质适应能力强，管道施工方便、连接可靠，是一种安全、卫生、实用、具有很好发展潜力的工程管道。

目前聚乙烯管材、管件及管道附件的连接采用热熔连接或电熔连接及机械连接。

其中热熔连接分为热熔对接、热熔承插连接、热熔鞍形连接。

管材与管材之间的连接一般为热熔对接连接。

1. 聚乙烯给水管道热熔对接施工质量控制要点聚乙烯管道热熔连接的三个重要参数是:温度、压力、时间。

聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管材的不同规格和截面积制定其焊接参数。

1.1 温度的确定。

聚乙烯管材热熔对接的最佳焊接温度为200～230℃，一般生产厂家确定为210±10℃。

通常HDPE选择220℃，MDPE选择210℃。

该温度是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃，即使加热时间长，也不能达到质量好的焊接结果。

如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。

1.2 时间的确定。

时间的确定包括管端加热时间、切换时间、冷却时间三个参数。

1.2.1 加热时间的确定。

焊接端面平整后，加热时间一般取10×壁厚（mm）秒。

加热时间的长短，决定焊接的质量，是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。

PE管热熔焊接技术的施工出现质量问题及控制措施聚乙烯PE管热熔焊接施工符合国家节能减排、低碳化规定，并且能较好地控制施工环境。

本文将分析聚乙烯PE管热熔焊接施工中出现的质量问题及其产生原因，并提出相应的质量控制措施。

PE管是建设部“十一.五”推广应用的一种新型材料，也是国际上推崇的绿色建材。

目前，国内一些厂家的聚乙烯管材、管件等生产设备和制造技术基本达到国际先进水平。

国家制订了燃气、给水等埋地式聚乙烯管材、管件标准和施工规范，从而使聚乙烯PE燃气管道在市政燃气工程中的大规模应用确立了理论依据。

聚乙烯PE管燃气管道施工得到了迅速发展。

在聚乙烯PE管施工中，管沟的开挖宽度和工作坑尺寸应根据现场实际情况和管道敷设方法确定，也可按公式确定。

在湿陷性黄土地区，不宜在雨季施工，或在施工时切实做好排水工作，排除沟内积水。

开挖时应在槽底预留30～60mm厚土层进行压实处理。

管道下沟前应检查地基处理层的标高，并清除沟底的一切杂物。

管道下沟采用人工下管，下沟时应防止划伤、扭曲或过强的拉伸及弯曲，严禁用金属绳捆绑吊装。

施焊的焊工必须持有省质量技术监督局颁发的《锅炉压力焊工合格证》且施焊项目与证书规定项目相一致。

在焊接前先试焊，按照焊接设备性能、管材生产厂家提供的参数，结合规范规定调整加热温度、焊接加热时间、拖动压力、保压时间、冷却时间等焊接参数，并制定出合格焊缝的环高、环宽、环缝高标准。

正式焊接应按照《PE管焊接作业指导书》进行。

聚乙烯PE燃气管连接方式采用热熔对接焊连接，焊机为热熔对接焊机。

焊接后，对焊口进行100%的外观检查及10%的焊口切除检验。

在对接前，两管端各伸出夹具一定长度25～30mm，并校直两对应的连接件，使其处于同一轴线。

在施工前，应检查焊机各部分电源线及其它线路连接是否正常，并按要求接通加热板、铣削装置、液压系统的电源等。

最后，根据所施工的管材规格选用恰当的夹具，设置好机架位置。

通过以上措施，可以有效地控制聚乙烯PE管热熔焊接施工的质量问题，确保工程质量。

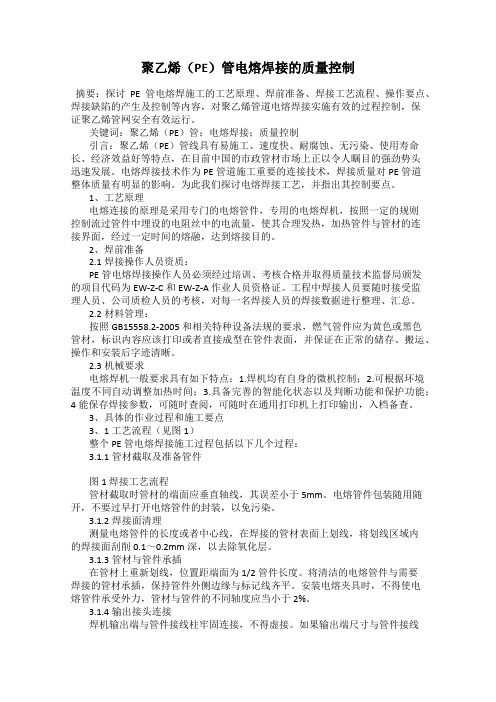

聚乙烯（PE）管电熔焊接的质量控制摘要：探讨PE管电熔焊施工的工艺原理、焊前准备、焊接工艺流程、操作要点、焊接缺陷的产生及控制等内容，对聚乙烯管道电熔焊接实施有效的过程控制，保证聚乙烯管网安全有效运行。

关键词：聚乙烯（PE）管；电熔焊接；质量控制引言：聚乙烯（PE）管线具有易施工、速度快、耐腐蚀、无污染、使用寿命长、经济效益好等特点，在目前中国的市政管材市场上正以令人瞩目的强劲势头迅速发展。

电熔焊接技术作为PE管道施工重要的连接技术，焊接质量对PE管道整体质量有明显的影响。

为此我们探讨电熔焊接工艺，并指出其控制要点。

1、工艺原理电熔连接的原理是采用专门的电熔管件，专用的电熔焊机，按照一定的规则控制流过管件中埋设的电阻丝中的电流量，使其合理发热，加热管件与管材的连接界面，经过一定时间的熔融，达到熔接目的。

2、焊前准备2.1焊接操作人员资质：PE管电熔焊接操作人员必须经过培训、考核合格并取得质量技术监督局颁发的项目代码为EW-Z-C和EW-Z-A 作业人员资格证。

工程中焊接人员要随时接受监理人员、公司质检人员的考核，对每一名焊接人员的焊接数据进行整理、汇总。

2.2材料管理：按照GB15558.2-2005和相关特种设备法规的要求，燃气管件应为黄色或黑色管材，标识内容应该打印或者直接成型在管件表面，并保证在正常的储存、搬运、操作和安装后字迹清晰。

2.3机械要求电熔焊机一般要求具有如下特点：1.焊机均有自身的微机控制；2.可根据环境温度不同自动调整加热时间；3.具备完善的智能化状态以及判断功能和保护功能；4能保存焊接参数，可随时查阅，可随时在通用打印机上打印输出，入档备查。

3、具体的作业过程和施工要点3、1 工艺流程（见图1）整个PE管电熔焊接施工过程包括以下几个过程：3.1.1管材截取及准备管件图1 焊接工艺流程管材截取时管材的端面应垂直轴线，其误差小于5mm。

电熔管件包装随用随开，不要过早打开电熔管件的封装，以免污染。

聚乙烯管道焊接标准聚乙烯管道是一种常用的管道材料，广泛应用于工业、建筑和市政工程等领域。

在使用过程中，管道的焊接质量直接影响到管道的使用效果和安全性。

因此，制定和遵守聚乙烯管道的焊接标准至关重要。

首先，选择合适的焊接方法是保证焊接质量的关键。

常见的聚乙烯管道焊接方法包括热熔对接焊接、热熔插口焊接和电热熔对接焊接。

在选择焊接方法时，需要考虑管道材料的类型、管道直径和环境条件等因素，以确保选择的焊接方法能够满足管道的使用要求。

其次，焊接操作时需要严格按照标准操作。

在进行热熔对接焊接时，需要先将管道两端切割成平整的面，然后使用热熔对接机进行对接焊接，确保焊接接头的质量和牢固度。

在进行热熔插口焊接时，需要使用专用的热熔插口工具将管道插口加热至一定温度，然后插入管件进行焊接，确保焊接接头的牢固和密封。

在进行电热熔对接焊接时，需要使用电热熔对接机进行对接焊接，确保焊接接头的质量和牢固度。

在进行焊接操作时，需要严格按照标准操作程序，确保焊接接头的质量和牢固度。

此外，焊接过程中需要注意控制焊接温度和压力。

在进行热熔对接焊接时，需要控制热熔对接机的加热温度和对接压力，确保焊接接头的质量和牢固度。

在进行热熔插口焊接时，需要控制热熔插口工具的加热温度和插口压力，确保焊接接头的牢固和密封。

在进行电热熔对接焊接时，需要控制电热熔对接机的加热温度和对接压力，确保焊接接头的质量和牢固度。

在控制焊接温度和压力时，需要根据管道材料的类型和环境条件等因素进行合理调整，以确保焊接接头的质量和牢固度。

总之，聚乙烯管道的焊接标准是保证管道使用效果和安全性的关键。

选择合适的焊接方法、严格按照标准操作、注意控制焊接温度和压力，都是确保焊接质量的重要环节。

只有严格遵守焊接标准，才能确保聚乙烯管道的焊接质量，提高管道的使用效果和安全性。

PE 管道热熔焊接质量控制要点摘要：所谓热熔焊接，就是指利用热熔焊机等机械设备对两个焊接件的表面进行加热，直至达到一定的熔融温度，使二者混合为一体。

热熔焊接根据其焊接方式又分为热熔对接焊、热熔承插焊以及热熔鞍形焊等，其中热熔对接焊是比较常见的连接方式，也是PE管道应用最为广泛的连接方式热熔焊接设备比较简单、连接费用比较经济、焊接接头牢固可靠、可以获得超过母材强度的焊接接头、焊接的密封性好等特点。

关键词：温度、压力、时间前言：PE管道是目前全球应用增长最快的塑料管道系统，以其材质轻、柔韧性好、耐腐蚀、施工便捷、抗震、卫生环保、使用寿命长、综合造价低等诸多优势而被广泛应用于各种领域。

PE管道的连接方式有几种，其中常用的连接方式是热熔对接焊接，然而在热熔对接焊接中常常存在不少问题，因此，加强热熔对接焊接的质量控制显得尤为重要。

工程概况：本项目为且末县市政管网及公共服务基础设施建设项目，工程建设 6.89 公里供水管网，6.89 公里排水管网，6.89 公里供热管网、6.89 公里供气管网、改造恢复 6.89 公里道路及附属设施，配套绿化亮化设施。

燃气管道设计内容为de160 聚乙烯，设计压力：中压接气点至调压箱前球阀为 Pn=0.4MPa。

给水管道设计内容为dn315-dn160 高密度聚乙烯 (PE) 管材及配件，管道、配件、阀门等公称压力均为 1.6MPa。

绿化给水管道选用dn20-dn110 的PE管材及配件,所有管材公称压力 1.0MPa。

温度主要是指加热板表面的温度，在热熔对接焊的时候要充分考虑环境温度的影响，既要保证管材端面迅速熔融，又要保证焊制管件不因温度过高而发生降解。

加热不充分会导致材料软化不够；以两端面熔融长度为 1-2mm为宜。

工作环境：环境温度低于-5℃时，应采取保护措施；压力主要作用就是对管材进行强制加热，去管材端面不平整的部分，使管材端面全部与加热板接触，均匀的受热。

卷边高度：卷边高度主要来衡量加热压力作用于管材截面的时间。

聚乙烯燃气管道工程施工质量管控指南一、引言聚乙烯燃气管道工程是一项重要的基础设施建设工程，为了保证工程质量，有效控制施工过程中的风险和问题，制定一套科学合理的施工质量管控指南是必不可少的。

本文将从施工前准备、施工过程管控和施工后验收等方面，详细介绍聚乙烯燃气管道工程的施工质量管控要点。

二、施工前准备1. 设计方案审查：在施工前，要对设计方案进行审查，确保设计方案符合相关规范和标准，同时要与设计单位充分沟通，确保设计意图和技术要求的准确理解。

2. 材料采购与检验：采购聚乙烯管材时，要选择符合国家标准的产品，并进行材料检验，确保材料质量达标，同时要保证材料的保存和保养工作。

3. 施工组织设计：制定详细的施工组织设计方案，明确施工队伍、施工工艺、施工方法等，为施工过程提供基础保障。

三、施工过程管控1. 施工现场管理：要建立健全的施工现场管理制度，包括施工人员的安全教育、施工区域的划分和标识、施工设备的使用和维护等，确保施工现场的安全和有序进行。

2. 焊接工艺管控：焊接是聚乙烯燃气管道工程中的关键环节，要制定严格的焊接工艺规程，对焊工进行培训和考核，并进行焊缝的质量检测，确保焊接质量符合要求。

3. 管道敷设与安装：管道敷设过程中要注意管道的对中、对直和间距控制，避免出现变形和扭曲等问题，同时要注意保护管道的防腐蚀层，确保管道的使用寿命。

4. 管道试压与泄漏检测：在管道安装完成后，要进行试压工作，确保管道的密封性。

同时，要进行泄漏检测，防止管道在使用过程中出现漏气等安全隐患。

5. 管道保护与标识：要对已安装的管道进行保护措施，避免外力损坏和腐蚀，同时对管道进行标识，方便后续的维护和管理工作。

四、施工后验收1. 管道压力试验：完成管道安装后，要进行管道的压力试验，确保管道的承压性能符合要求，且无渗漏现象。

2. 管道清洗和消毒：在管道安装验收后，要进行清洗和消毒工作，确保管道内部卫生达标，避免对用气安全和用户健康造成影响。

PE焊接施工方案一、概述本文档旨在提供一种PE（聚乙烯）焊接施工方案，并介绍了操作步骤、注意事项和质量控制措施等内容。

该方案适用于PE管道的焊接工程，确保焊接质量和工程安全。

二、操作步骤1. 准备工作在进行PE焊接之前，需要准备以下工作：•验收材料：检查管材和管件的质量，确保其符合相关标准；•准备设备：确保焊接机、切割工具和检测设备等设备正常工作；•清洁工作区域：清理工作区域，确保其干净整洁，防止杂质对焊接质量的影响。

2. 工作流程PE焊接的工作流程一般包括以下步骤：步骤1：切割管道使用切割工具将PE管道按照需要的长度进行切割，确保切割口平整、垂直，并去除切割产生的毛刺。

步骤2：加热管道使用焊接机的加热板对焊接端部进行加热，加热时间根据管道直径和环境温度确定。

在加热过程中要避免管道过度加热，以免损坏管道。

步骤3：热熔焊接将加热好的管道迅速移到焊接台上，使两个焊接端部相互接触，并保持一定的加压力。

等待一段时间，让焊接接头冷却固化。

步骤4：检测质量焊接完成后，使用相关检测设备对焊接接头进行检测。

主要包括压力测试、密封性检验等。

确保焊接接头质量符合要求。

三、注意事项在进行PE焊接施工时，需要注意以下事项：1.操作人员必须具备相关的培训和证书；2.操作人员必须佩戴相应的防护设备，如手套、眼镜和防护服等；3.操作过程中要保持良好的操作习惯，避免疏忽和违规操作；4.注意环境安全，禁止在易燃、易爆环境下进行焊接；5.切勿对设备和管道进行超负荷使用，防止损坏设备和材料；6.结束作业后，要及时清理现场，确保安全和整洁。

四、质量控制措施为了确保PE焊接施工的质量，可以采取以下质量控制措施：1.严格按照相关标准进行施工，确保质量符合要求；2.建立施工记录，记录每一步的操作和相关数据；3.定期对焊接设备进行检测和维护，确保其正常运行；4.进行焊接接头的非破坏性检测，以验证焊接质量；5.对整个施工过程进行监督和验收，确保质量可控。
