注塑机电气故障查找方法

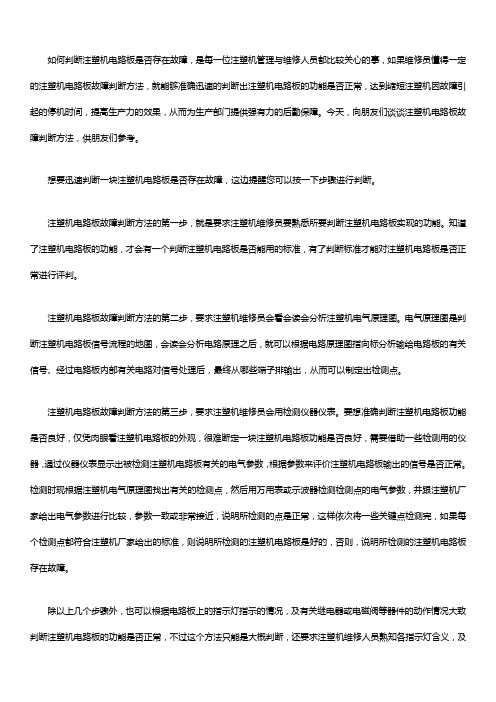

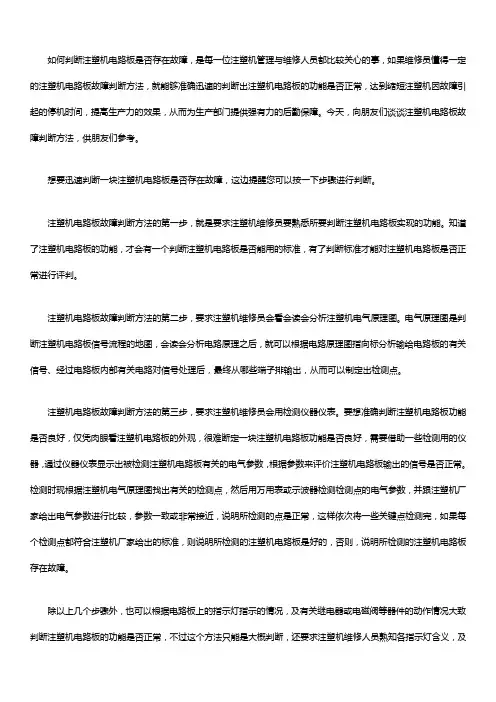

如何判断注塑机电路板是否存在故障，是每一位注塑机管理与维修人员都比较关心的事，如果维修员懂得一定的注塑机电路板故障判断方法，就能够准确迅速的判断出注塑机电路板的功能是否正常，达到缩短注塑机因故障引起的停机时间，提高生产力的效果，从而为生产部门提供强有力的后勤保障。

今天，向朋友们谈谈注塑机电路板故障判断方法，供朋友们参考。

想要迅速判断一块注塑机电路板是否存在故障，这边提醒您可以按一下步骤进行判断。

注塑机电路板故障判断方法的第一步，就是要求注塑机维修员要熟悉所要判断注塑机电路板实现的功能。

知道了注塑机电路板的功能，才会有一个判断注塑机电路板是否能用的标准，有了判断标准才能对注塑机电路板是否正常进行评判。

注塑机电路板故障判断方法的第二步，要求注塑机维修员会看会读会分析注塑机电气原理图。

电气原理图是判断注塑机电路板信号流程的地图，会读会分析电路原理之后，就可以根据电路原理图指向标分析输给电路板的有关信号、经过电路板内部有关电路对信号处理后，最终从哪些端子排输出，从而可以制定出检测点。

注塑机电路板故障判断方法的第三步，要求注塑机维修员会用检测仪器仪表。

要想准确判断注塑机电路板功能是否良好，仅凭肉眼看注塑机电路板的外观，很难断定一块注塑机电路板功能是否良好，需要借助一些检测用的仪器，通过仪器仪表显示出被检测注塑机电路板有关的电气参数，根据参数来评价注塑机电路板输出的信号是否正常。

检测时现根据注塑机电气原理图找出有关的检测点，然后用万用表或示波器检测检测点的电气参数，并跟注塑机厂家给出电气参数进行比较，参数一致或非常接近，说明所检测的点是正常，这样依次将一些关键点检测完，如果每个检测点都符合注塑机厂家给出的标准，则说明所检测的注塑机电路板是好的，否则，说明所检测的注塑机电路板存在故障。

除以上几个步骤外，也可以根据电路板上的指示灯指示的情况，及有关继电器或电磁阀等器件的动作情况大致判断注塑机电路板的功能是否正常，不过这个方法只能是大概判断，还要求注塑机维修人员熟知各指示灯含义，及各电器（继电器、电磁阀、伺服驱动器）等部件的动作顺序，才能使用法。

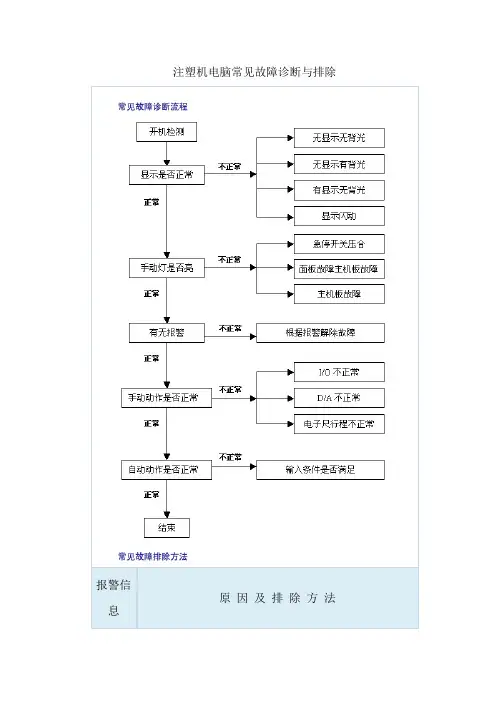

注塑机电脑常见故障诊断与排除无显示无背光1.连接线是否松动，把连接线螺丝旋紧；2.电源问题，查看电源盒电源是否正常；3.显示板灯是否亮；4.面板后盖稳压管7805 输出电压是否5V；5.面板后盖的稳压管7805 是否插好；有背光无字1.连接线是否松动，把连接线螺丝旋紧；2.电源问题，查看电源盒电源是否正常；3.对比度是否调好，调节对比度；4.面板后两个指示灯(A2 、A3)是否亮；5.若A2 指示灯亮、A3 指示灯不亮，查看程序是否插好；6.液晶模块与显示板的连线是否插好；有字无背光1.连接线是否松动，把连接线螺丝旋紧；2.查看电源+12V ，+24V1A 是否正常；3.显示板与键盘板的连接线(20 、26 芯线)是否接好；4.液晶模块的背光线是否插好；显示闪动1.连接线是否松动，把连接线螺丝旋紧；2.电源问题，查看电源盒电源是否正常；3.检查面板后盖的稳压管7805 是否插好、输出电压是否正常；4.外围供电电压(220VAC 或380VAC)是否太低或不稳；数据丢失1.电池电压低(一般不能低于3V)；2.记忆块坏；3.查模号页面设定是否正常(0 模号不记忆)；4.中英文互变，换显示程序；不启动1.电源问题，电源+5V ，+24V1A ，+24V6A 电压是否正常，主机板红灯是否亮；2.急停开关是否压合，RUN 灯是否亮，如不亮，直接短接RUN 与COM ；3.有无短路，短路保护指示灯(靠近CPU 的一个红灯)是否亮，如果亮，先看电源+24V6A 是否正常，断掉负载(即不接液压阀)，重新启动，如正常启动，再查外围负载是否有短路；4.程序是否插好或坏；马达跳1.有无报警；2.是否有短路，有过载现象；3.三相电是否正常；4.面板里显示板与下键盘的连线是否松动；无动作1.RUN 灯是否亮，面板手动灯是否亮；2.查看电源+24V1A 、+24V6A 、+36V4A 是否正常，保险管是否烧掉；3.数据有无设定好；4.查看是无压力流量还是无方向阀输出；5.行程开关是否压合(指示灯是否亮)，查看行程开关是否短路或行程开关位置不当6.有无输出，如有输出则查看外围液压阀是否坏或断线；无输出1.输出指示灯是否亮，先断开负载，看指示灯是否亮，用万用表测量输出端是否有24V 电压，如无电压则查看输出三极管是否坏，如有电压则查看外围是否断线或液压阀是否坏；2.行程开关是否压合(指示灯是否亮)，查看行程开关是否短路或行程开关位置不当；无输入1.查看电源+24V1A 是否正常；2.先把对应的输入点与24VG 短接，看输入指示灯是否亮，如果亮则再查行程开关的线是否断线或行程开关是否坏，如果不亮则看输入指示灯是否坏；常输出1.急停开关压合，看输出指示灯是否还亮，如果亮则输出三极管坏，换掉对应的三极管；2.用万用表测量对应的输出端有无24V 电压输出，如无输出则液压阀坏；顶针次数不对1.外围到主机输入点X014 、X013 的线是否松动；2.行程开关是否松动；3.行程开关是否损坏；流量压力常输出1.显示监视页面有无流量压力数据显示，如有显示则换程序；2.压合急停开关，看是否还有输出，如无输出则主机板坏；3.输出三极管C 极与E 极是否短路，如短路则换三极管；流量压力无输出1.电源盒+36V4A 是否正常，保险管是否烧掉；2.断开阀，按一个动作，用万用表测量是否有输出电压，如无输出电压则再查看反馈电阻(5W1 Ω)是否开路；如有输出电压则再用万用表测量阀的阻值是否正常；无电子尺行程1.电子尺总行程有无设定，清零开关是否设定为“开”(“开”表示数据一直为零)；2.查电源+12V 、-12V 电压是否正常；3.用万用表测量接电子尺两端的电压是否10V ，如果没有10V ，则查看电子4.尺板是否插好或坏；5.电子尺的线有无接错；6.电子尺是否坏；电子尺行程不准1.电子尺清零位置是否正确，应该在各行程的最初位置清零；2.电子尺的线有无接错；3.电子尺是否坏；4.如无上述问题，则须调电子尺板，此必须由专业人士调温度999 1.查看热电偶接线板与主机板的44 芯线是否松动；2.热电偶是否接触不良或坏；3.换热电偶接线板或主机板；温度99 或101 1.检查电源+12V 、-12V 是否正常；2.热电偶接线板的三极管335 或主机板的三极管336 、C351 坏；温度乱（或飘）1.检查电源+12V 、-12V 是否正常；2.44 芯线是否插好；热电偶线是否接触好，是否坏；3.热电偶到转接板的连线是否采用屏蔽线；4.热电偶接线板是否接地；5.如无上述问题，换主机板；不加热1.温度页面的数据、功能设定是否正确；2.电源24V1A 电压是否正常；3.保险管是否烧掉；。

在进行注塑工作之前，一般都会先启动机器，看看状态是否良好，可不可以进行精密注塑的工作。

但是如果是开启的时候没有问题，但是在注塑的工作中突然发生了注塑机故障，例如：机械手控制不了，模腔温度和压力也有偏差，那应该怎么办呢？给大家分享一下注塑机故障维修大全，各种故障问题都有对应的应急处理方法！一起来看看吧！下面是注塑机故障及其处理方法可供参考：一、油泵马达不启动1、马达转不动，同时发出异常声，立即关闭紧急停止按钮，检查保险丝是否熔断或松脱，再检查电动机三相电源是否正常；2、按下电机启动按钮，电机响声没有可能按钮开关、交流接触器的线松脱，或热继电器动作；3、油泵卡死引起马达不转动(此时电动机有一些声音)；4、马达烧坏，按照原来的规格修理并查找引起的原因(如断相、超负载、交流继电器触点不好、马达线的接点松动，或者三相电源电压不平衡、不稳)。

二、电动机能转，但不起压力或大泵不起压1、小泵电磁溢流阀或压力比例阀的电磁线圈不吸或内部阀芯被杂物卡死，拆下清洗，同时检查电磁铁线圈是否烧毁，接线是否松脱，或者接触不良；2、油泵损坏，修理或更换油泵；3、油面过底，造成泵吸空；4、滤油网是否堵住；5、电动机是否反转，换相；6、油泵里面有空气，先放气；7、控制大泵溢流阀的主阀心卡住，拆下溢流阀清洗。

三、不合模1、安全门行程开关接线松动或损坏，安全门行程未压下，检查SQ1、SQ2、SQ3；2、SQ4行程开关已闭合；3、锁模电磁阀阀卡死或电磁阀插座松动；4、顶针后退的形成开关没有闭合；5、系统压力没有：按(2)项内容修复。

四、不注射或速度慢1、注射压力低，速度太慢：调高注射压力，调快注射速度；2、塑料加热温度底：升高温度；3、喷嘴堵塞，拆下加热清洗；4、注射时间太短；5、注射电磁阀卡死；6、注射电磁阀不得电。

检查电气原因。

五、不预塑或预塑过慢1、预塑终止行程开关已闭合，拨开行程开关的撞块；2、单向节流阀关死；3、料温过底，加高料温；4、预塑电磁阀卡死，拆下清洗；5、预塑压力太低，调高预塑压力；6、螺杆内进入异物卡死螺杆。

注塑机故障的产生原因及排除方法一、注塑机液压系统常见故障的排查●液压系统噪音太大故障分析及排查方法1．油泵及油马达引起噪音（1）滤油器阻塞，应拆卸清洗，去除污物。

（2）油泵进油时吸入空气，产生汽泡，应检查进油管路及各个密封部位，排除漏气。

（3）油液粘度太高，应更换粘度较低的油液。

（4）油温太低，应开空车运转，使油温升到30度以上。

油液最理想的工作温度是55度。

（5）油箱中油液不足，应加油至油标线。

（6）叶片泵的叶片被卡死，转子断裂或柱塞泵的柱塞被卡死，导致转动不灵，应拆卸检修，更换零件。

（7）油泵内部零件磨损，使得径向或轴向间隙太大，应研磨修复。

（8）油泵轴承损坏，应更换新的轴承。

（9）油泵与电机联轴节不同心，动作平衡不良，金属间有撞击，应调整同心度，减少误差。

（10）安装油泵及电机的底板振动太大，应增设缓冲垫，并提高刚性。

2、溢流阀引起噪音（1）阀芯与阀体孔门间隙太大或椭圆度太大，应研磨阀孔，更换阀芯或换用新阀。

（2）弹簧扭曲变形或引起共振，应更换弹簧。

（3）油液内的杂质将阀孔阻塞，应拆卸清洗。

（4）阀孔拉毛或异物影响阀芯在孔内的移动的灵活性，应清除毛刺及异物。

（5）先导阀的电磁铁接触不良，电压或吸力不足，应修整动、定铁芯的接触面。

3、其他因素引起的噪音（1）油箱壁振动太大，应在油箱、油泵及电机底部增加橡胶垫。

（2）油箱太小或没有挡板，使油液乳化严重，产生系统振动。

应重新改装或加大油箱。

（3）管道及接头振动，应加装固定夹持，急弯处或高压油出口处加装软管。

（4）管道内的油液有高压脉冲，应增设缓冲器，蓄能器或脉动过滤器。

（5）控制回路漏油，应检查油路，消除漏油。

（6）先导阀阀芯被卡住或拉毛。

应修复或更换。

（7）油泵损坏或漏油，应修复或更换。

（8）油泵转子被装反，应重新装正。

（9）油缸等执行元件漏油或渗油，使主油路与回油路接通。

应修理执行元件，更换密封圈。

（10）先导阀电磁铁损坏或线圈断路，应修复或更换。

注塑机电气故障的处理方法注塑机作为工业生产中重要设备之一，在生产过程中经常面临各种故障，其中电气故障是比较常见且影响比较大的故障。

对于这种情况，我们需要做好相应的处理，以确保注塑机能够正常高效运转。

一、常见的注塑机电气故障种类及处理方法1.注塑机无法启动。

这种情况往往是由于电源线路故障或接触不良引起，解决方法一般是检查电源线路是否正常，检查开关接触是否良好，清洁开关触点和线路接口。

2.注塑机单相无法接电。

这种情况往往是由于电源线路某个相断开或断路引起，解决方法是检查电源线路的连接情况是否正常，找出断开或断路点进行修复。

3.注塑机电机无法正常转动。

这种情况往往是由于电机内部出现故障，比如电机绕组连接松动或绕组烧坏，解决方法是检查电机内部是否正常，拆下电机修理或更换电机。

4.注塑机油泵无法正常工作。

这种情况往往是由于电磁阀不能正常工作，或者油路出现堵塞引起的，解决方法是检查电磁阀线路是否正常，清洗油路，确保油路畅通。

5.注塑机加热不足。

这种情况往往是由于电热管没有正常工作，或线路接触不良引起的，解决方法是检查电热管连接是否正常，检查线路接触是否良好。

6.注塑机机器不停止或原地停止无法启动。

这种情况往往是由于电控系统出现故障，例如融断器损坏，行程开关出现问题，解决方法是检查电控系统是否正常，对损坏的部件进行调整或更换。

7.注塑机电磁铁发热或使用时间长变形。

这种情况往往是由于电磁铁使用时间过长或者长时间工作时温度过高引起的，解决方法是检查电磁铁是否损坏，如果损坏需要更换。

二、注塑机电气故障避免措施除了及时处理注塑机电气故障外，我们也需要采取措施来避免电气故障的发生，从而确保注塑机的稳定运行。

1.合理的安装：在安装注塑机时应按照厂家提供的安装说明进行安装，保证电器接线正确牢固，避免接线不良或缺失。

2.防止电压波动：注塑机使用中应保证电源电压稳定，避免电压过高或过低引起的损坏。

3.定期保养：定期对注塑机的电器部件进行检查和保养，及时更换老化的零部件，确保注塑机的运转稳定。

注塑机电器部分常见故障分析注塑机电器部分常见故障分析1、简易地观察电脑何处存在故障，需要了解哪几各问题：1) .面板部分：a) 先观察屏幕是否有显示，按设定部分按键是否有效。

b) 观察手动灯是否亮，启动电机，手动部分动作是否能做。

2）.主机部分a) 两个开关电源指示灯是否亮（24V是否有输出）。

b) 各电脑板电源指示灯是否亮。

c) 主机板上红色、绿色指示灯是否在闪烁（弘讯电脑）。

2、机器为什么一定要接地：1) 安全性方面，接地可防止触电事故发生。

2) 电脑部分的电源为开关电源，易产生静电，接地可防止向人体释放静电，同时可防止向电脑的电子元件释放静电，起保护电脑的作用。

3、弘讯电脑系统在什么情况下需做重置（富士电脑需重传程序）：1) 在人为或外界干扰下，参数比较乱的情况下。

2) 人为乱设参数，使机器不能动作，要做重置恢复基本参数。

3) 电脑受到干扰，数据乱或有部分动作不能完成的情况下。

4) 电脑做重置后，需要电子尺重新归零，特殊参数恢复工作。

4、电脑操作面板的使用有什么要求：1) 面板需做接地配线。

2) 蜂鸣器禁止安装在面板周围。

3) 面板安装位置需避免关安全门的撞击。

4) 严禁使用挥发性流体擦洗薄膜，以煤油或蜡为佳。

5、液晶在使用方面有什么要求：1) 液晶为玻璃体结构，易碎，需避免外力撞击。

2) 液晶的使用温度应在0—45度范围内，高温将影响使用。

3) 液晶的亮度随温度的变化而变化，需做适度的调节。

6、弘讯电脑面板方面的常见故障简易维修：1) 液晶屏幕亮，但无字，机器动作正常（红绿灯闪烁正常）。

解决办法：MMIX86板上保险丝断，更换保险丝。

付压板坏。

2）液晶屏幕有字，但很暗，机器动作正常。

解决方法：液晶灯管坏或灯管连线松，高压板坏。

更换灯管或高压板或液晶。

3）液晶屏幕显示有竖条或横条，机器动作正常。

解决方法：更换液晶。

4）液晶屏幕不亮也无字，机器动作正常。

解决方法：扁平线松，MMI保险丝断，液晶坏。

浅谈注塑机电气故障的处理方法摘要：随着科学技术的发展经济水平的提高，我国对于科学技术越来越重视。

目前，我国已经成为注塑电机的生产以及使用的大国。

在注塑机电气故障方面，也在急性越来越深入的研究。

注塑机电气的故障分为较多的种类。

当注塑机电气出现故障时常会影响到注塑机电气的使用。

因此，本文基于注塑机电气的使用原理，探讨关于注塑机电气故障的几种处理方法。

关键词：注塑机电气；故障；处理方法随着我国科学技术的快速发展，注塑机电气的使用已经非常普遍。

由于注塑机电气是一种较为复杂的机器，在其使用的过程中，出现一些故障是在所难免的。

因此，对注塑机电气故障有一定程度的了解，并且能够掌握简单的处理方法在实际操作中显得尤为重要。

当注塑机电气出现故障时，相关人员首先要了解查找注塑机电气故障的方法，对注塑机电气故障有较为清晰的了解。

然后根据注塑机电气故障出现的原因，运用相关的解决方法，进行针对性的处理，使注塑机电气尽快恢复运行，提高注塑机电气的生产使用的效率，确保生产任务的顺利完成。

一．注塑机电气使用过程中常见的故障注塑机电气具有复杂的系统，在使用的过程中其出现的问题也较为繁多，相应的处理方法也较为复杂。

一般的注塑机电气包括电气系统、电气控制系统等系统。

当某个系统出现故障时，会影响到整个注塑机电气的运行使用。

因此，对注塑机电气的整个运行的原理有一定的了解，能够较为快速的找到注塑机电气出现的故障，并运用相应的方法解决故障，保证注塑机电气的正常运行，促进生产任务的顺利完成。

注塑机电气在使用的过程中常见的臌胀有，保险丝损坏，开关接触不良，热继电器出现跳闸，以及主控油泵电机电路输出电路不正常等。

在注塑机电气出现故障时，我们应该有具体的应对方法，才能及时运用有效的方法解决问题，使注塑机电气恢复正常的使用。

在对注塑机电气的故障处理过程中，应该遵循先易后难，突出重点问题，综合处理的方法，运用较短的时间，有效的解决注塑机电气的故障。

由于注塑机电气的控制系统较为复杂，在其出现故障时，最好由外向内逐步进行排查和解决。
