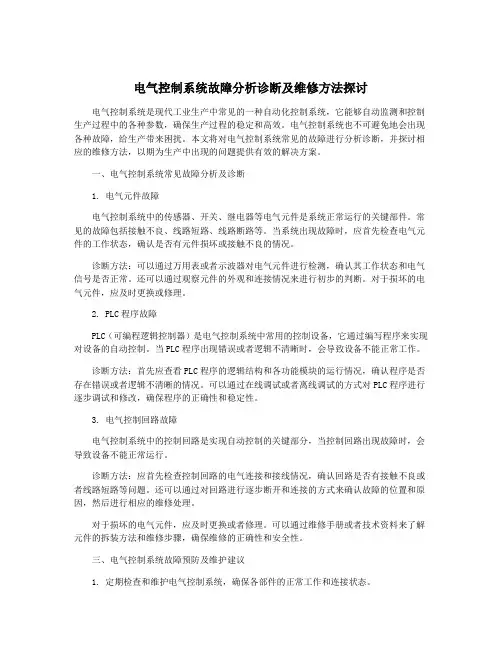

电气控制系统故障分析诊断及维修方法探讨电气控制系统是现代工业生产中常见的一种自动化控制系统，它能够自动监测和控制生产过程中的各种参数，确保生产过程的稳定和高效。
电气控制系统也不可避免地会出现各种故障，给生产带来困扰。
本文将对电气控制系统常见的故障进行分析诊断，并探讨相应的维修方法，以期为生产中出现的问题提供有效的解决方案。
一、电气控制系统常见故障分析及诊断1. 电气元件故障电气控制系统中的传感器、开关、继电器等电气元件是系统正常运行的关键部件。
常见的故障包括接触不良、线路短路、线路断路等。
当系统出现故障时，应首先检查电气元件的工作状态，确认是否有元件损坏或接触不良的情况。
诊断方法：可以通过万用表或者示波器对电气元件进行检测，确认其工作状态和电气信号是否正常。
还可以通过观察元件的外观和连接情况来进行初步的判断。
对于损坏的电气元件，应及时更换或修理。
2. PLC程序故障PLC（可编程逻辑控制器）是电气控制系统中常用的控制设备，它通过编写程序来实现对设备的自动控制。
当PLC程序出现错误或者逻辑不清晰时，会导致设备不能正常工作。
诊断方法：首先应查看PLC程序的逻辑结构和各功能模块的运行情况，确认程序是否存在错误或者逻辑不清晰的情况。
可以通过在线调试或者离线调试的方式对PLC程序进行逐步调试和修改，确保程序的正确性和稳定性。
3. 电气控制回路故障电气控制系统中的控制回路是实现自动控制的关键部分，当控制回路出现故障时，会导致设备不能正常运行。
诊断方法：应首先检查控制回路的电气连接和接线情况，确认回路是否有接触不良或者线路短路等问题。
还可以通过对回路进行逐步断开和连接的方式来确认故障的位置和原因，然后进行相应的维修处理。
对于损坏的电气元件，应及时更换或者修理。
可以通过维修手册或者技术资料来了解元件的拆装方法和维修步骤，确保维修的正确性和安全性。
三、电气控制系统故障预防及维护建议1. 定期检查和维护电气控制系统，确保各部件的正常工作和连接状态。

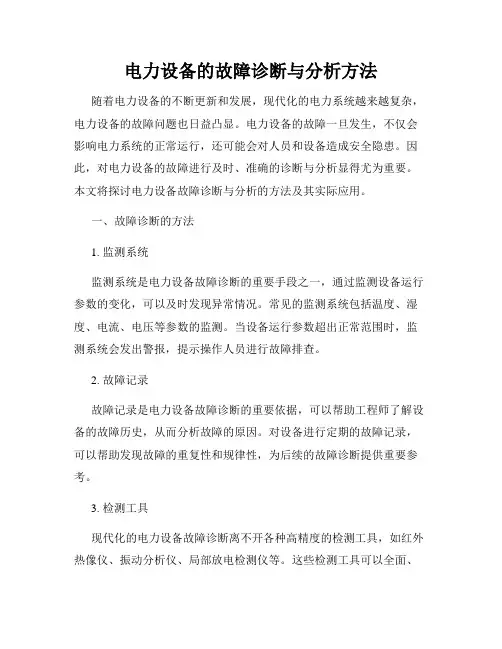

电力设备的故障诊断与分析方法随着电力设备的不断更新和发展，现代化的电力系统越来越复杂，电力设备的故障问题也日益凸显。
电力设备的故障一旦发生，不仅会影响电力系统的正常运行，还可能会对人员和设备造成安全隐患。
因此，对电力设备的故障进行及时、准确的诊断与分析显得尤为重要。
本文将探讨电力设备故障诊断与分析的方法及其实际应用。
一、故障诊断的方法1. 监测系统监测系统是电力设备故障诊断的重要手段之一，通过监测设备运行参数的变化，可以及时发现异常情况。
常见的监测系统包括温度、湿度、电流、电压等参数的监测。
当设备运行参数超出正常范围时，监测系统会发出警报，提示操作人员进行故障排查。
2. 故障记录故障记录是电力设备故障诊断的重要依据，可以帮助工程师了解设备的故障历史，从而分析故障的原因。
对设备进行定期的故障记录，可以帮助发现故障的重复性和规律性，为后续的故障诊断提供重要参考。
3. 检测工具现代化的电力设备故障诊断离不开各种高精度的检测工具，如红外热像仪、振动分析仪、局部放电检测仪等。
这些检测工具可以全面、准确地检测设备的运行状态，帮助工程师快速定位故障点，并采取相应的维修措施。
二、故障分析的方法1. 常见故障分类电力设备的故障可以分为电气故障、机械故障和热故障等多种类型。
在进行故障分析时，工程师需要根据不同类型的故障特征，采取相应的分析方法。
比如对于电气故障，可以通过测量电流、电压等参数来判断故障原因；对于机械故障，可以通过振动分析等手段来确定故障位置。
2. 故障原因分析在进行故障分析时，除了要了解故障类型外，还需要深入分析故障的根本原因。
常见的故障原因包括设备老化、磨损、设计缺陷等。
通过对故障原因的深入分析，可以为后续的设备维护和改进提供重要参考。
3. 实时监测与预警除了传统的故障诊断与分析方法外，现代化的电力设备还可以通过实时监测与预警系统来提前发现潜在的故障隐患。
通过智能化的监控装置和数据分析系统，可以实现对电力设备的全面监测和分析，及时预警，减少故障发生的可能性。

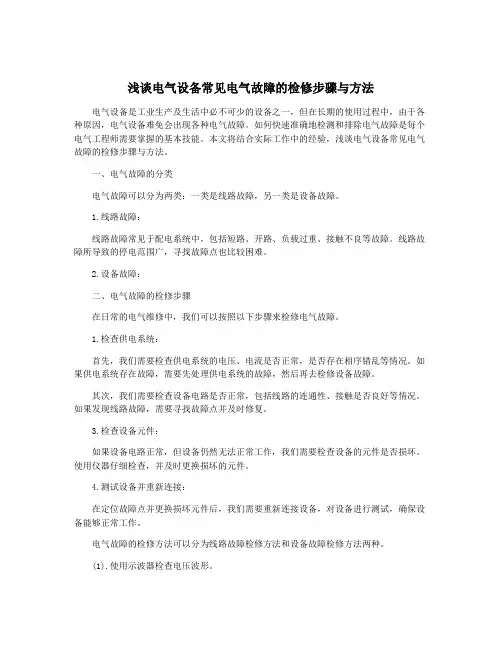

浅谈电气设备常见电气故障的检修步骤与方法电气设备是工业生产及生活中必不可少的设备之一，但在长期的使用过程中，由于各种原因，电气设备难免会出现各种电气故障。
如何快速准确地检测和排除电气故障是每个电气工程师需要掌握的基本技能。
本文将结合实际工作中的经验，浅谈电气设备常见电气故障的检修步骤与方法。
一、电气故障的分类电气故障可以分为两类：一类是线路故障，另一类是设备故障。
1.线路故障：线路故障常见于配电系统中，包括短路、开路、负载过重、接触不良等故障。
线路故障所导致的停电范围广，寻找故障点也比较困难。
2.设备故障：二、电气故障的检修步骤在日常的电气维修中，我们可以按照以下步骤来检修电气故障。
1.检查供电系统：首先，我们需要检查供电系统的电压、电流是否正常，是否存在相序错乱等情况。
如果供电系统存在故障，需要先处理供电系统的故障，然后再去检修设备故障。
其次，我们需要检查设备电路是否正常，包括线路的连通性、接触是否良好等情况。
如果发现线路故障，需要寻找故障点并及时修复。
3.检查设备元件：如果设备电路正常，但设备仍然无法正常工作，我们需要检查设备的元件是否损坏。
使用仪器仔细检查，并及时更换损坏的元件。
4.测试设备并重新连接：在定位故障点并更换损坏元件后，我们需要重新连接设备，对设备进行测试，确保设备能够正常工作。
电气故障的检修方法可以分为线路故障检修方法和设备故障检修方法两种。
(1).使用示波器检查电压波形。
(2).使用电阻测试仪检查线路中的电阻。
(1).使用万用表测量设备中元件的电阻，如继电器的线圈电阻、触点电阻等。
(3).使用电压测试仪检查供电电压是否正常，以及设备中各个电路的电压值是否正常。
通过以上方法，我们可以快速准确地检测和排除电气故障。
四、注意事项在电气故障检修过程中，我们需要注意以下事项：1.检修过程中应经常断开电源，确保安全。
2.在检修过程中应注意维护好仪器设备。
3.严格按照操作规范进行操作。
5.检修完毕后，应及时清理现场，以免影响其他设备的正常工作。
电气设备常见故障分析技巧与排除方法电气设备在工业生产和日常生活中起着重要作用，但由于各种原因可能会出现故障，对于工程师和维修人员来说，熟悉常见故障分析技巧和排除方法是非常重要的。
本文将介绍几种常见的电气设备故障分析技巧及排除方法。
1.故障分析技巧1.1问题描述与定位当电气设备出现故障时，首先需要与用户或实际操作人员了解故障发生的情况，包括故障现象、起因和可能的影响。
通过准确的问题描述和定位，能够快速找到故障点，为后续的故障排除提供方向。
1.2故障现象观察及客户反馈仔细观察故障现象，并与用户进行交流和沟通，听取用户的经验和意见，了解可能的原因和细节。
客户的反馈对问题的定位和排除至关重要，因为他们在工作中可能会经常遇到相似的问题。
1.3故障筛查与依赖关系分析对于复杂的电气系统，需要将故障分成多个部分，利用排除法逐个检查，找出故障点。
同时需要对各个部分之间的依赖关系进行分析，了解故障的传导路径和可能的影响范围。
1.4故障数据记录与分析在排除故障的过程中，需要记录每一步的操作和结果。
这些记录将有助于故障复现和回顾，同时也能让其他人更好地理解和分析问题。
2.排除方法2.1外部线路故障排除外部线路故障是较为简单且常见的故障类型之一、在排除外部线路故障时，可以按照以下步骤进行操作：(1)检查电源线和接头是否松动或损坏；(2)检查保险丝和断路器是否正常工作；(3)使用万用表或电压表测量线路的电压和电流值，检查是否符合设备要求。
2.2内部元件故障排除内部元件故障较为复杂，需要仔细检查和分析。
在排除内部元件故障时，可以按照以下步骤进行操作：(1)检查设备是否有烧焦、断裂或其他明显的损坏；(2)查找电路板上的焊点是否出现断裂或短路；(3)使用万用表或电容表测试元件的阻值、电容值等参数，判断元件是否损坏；(4)对于集成电路等特殊元件，可以使用特定的测试仪器进行测试。
2.3故障设备恢复与测试在排除故障后，需要将设备恢复到正常工作状态，并进行测试验证。

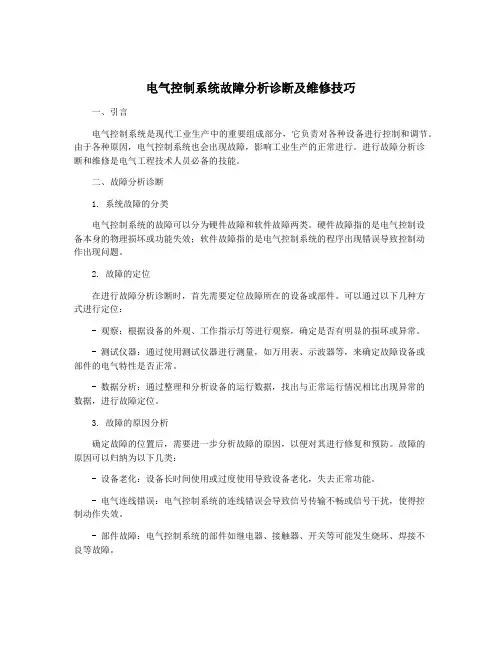

电气控制系统故障分析诊断及维修技巧一、引言电气控制系统是现代工业生产中的重要组成部分，它负责对各种设备进行控制和调节。
由于各种原因，电气控制系统也会出现故障，影响工业生产的正常进行。
进行故障分析诊断和维修是电气工程技术人员必备的技能。
二、故障分析诊断1. 系统故障的分类电气控制系统的故障可以分为硬件故障和软件故障两类。
硬件故障指的是电气控制设备本身的物理损坏或功能失效；软件故障指的是电气控制系统的程序出现错误导致控制动作出现问题。
2. 故障的定位在进行故障分析诊断时，首先需要定位故障所在的设备或部件。
可以通过以下几种方式进行定位：- 观察：根据设备的外观、工作指示灯等进行观察，确定是否有明显的损坏或异常。
- 测试仪器：通过使用测试仪器进行测量，如万用表、示波器等，来确定故障设备或部件的电气特性是否正常。
- 数据分析：通过整理和分析设备的运行数据，找出与正常运行情况相比出现异常的数据，进行故障定位。
3. 故障的原因分析确定故障的位置后，需要进一步分析故障的原因，以便对其进行修复和预防。
故障的原因可以归纳为以下几类：- 设备老化：设备长时间使用或过度使用导致设备老化，失去正常功能。
- 电气连线错误：电气控制系统的连线错误会导致信号传输不畅或信号干扰，使得控制动作失效。
- 部件故障：电气控制系统的部件如继电器、接触器、开关等可能发生烧坏、焊接不良等故障。
- 环境因素：电气控制系统工作环境不良，如温度、湿度过高、有腐蚀性气体等都会导致故障。
- 软件程序错误：电气控制系统的软件程序中可能存在编程错误或逻辑错误，导致控制动作出现问题。
三、维修技巧1. 常见故障的维修方法根据不同的故障原因，可以采取以下维修方法：- 设备老化：更换老化的设备或部件，确保其正常工作。
- 电气连线错误：重新检查连线，修正错误的连线。
- 部件故障：更换故障的部件，如继电器、接触器等。
- 环境因素：改善工作环境，如降低温度、控制湿度等。

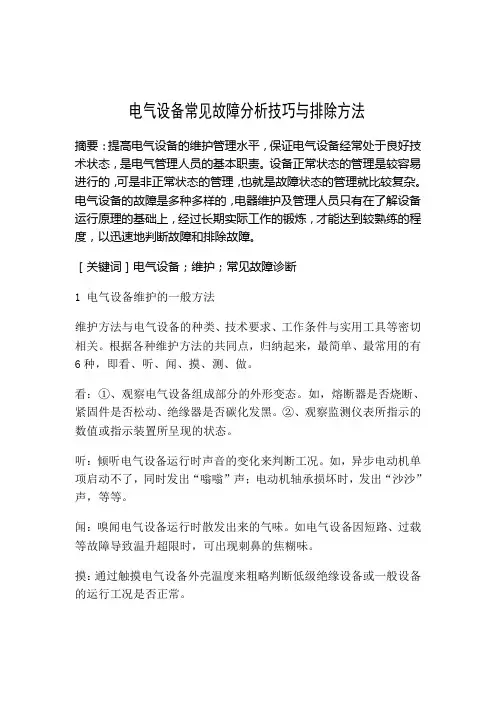

电气设备常见故障分析技巧与排除方法摘要：提高电气设备的维护管理水平，保证电气设备经常处于良好技术状态，是电气管理人员的基本职责。
设备正常状态的管理是较容易进行的，可是非正常状态的管理，也就是故障状态的管理就比较复杂。
电气设备的故障是多种多样的，电器维护及管理人员只有在了解设备运行原理的基础上，经过长期实际工作的锻炼，才能达到较熟练的程度，以迅速地判断故障和排除故障。
［关键词］电气设备；维护；常见故障诊断1 电气设备维护的一般方法维护方法与电气设备的种类、技术要求、工作条件与实用工具等密切相关。
根据各种维护方法的共同点，归纳起来，最简单、最常用的有6种，即看、听、闻、摸、测、做。
看：①、观察电气设备组成部分的外形变态。
如，熔断器是否烧断、紧固件是否松动、绝缘器是否碳化发黑。
②、观察监测仪表所指示的数值或指示装置所呈现的状态。
听：倾听电气设备运行时声音的变化来判断工况。
如，异步电动机单项启动不了，同时发出“嗡嗡”声；电动机轴承损坏时，发出“沙沙”声，等等。
闻：嗅闻电气设备运行时散发出来的气味。
如电气设备因短路、过载等故障导致温升超限时，可出现刺鼻的焦糊味。
摸：通过触摸电气设备外壳温度来粗略判断低级绝缘设备或一般设备的运行工况是否正常。
测：通过常用测量仪器测试电气设备的各种运行参数和绝缘电阻值。
做：根据电气设备维护保养周期的要求进行经常性的清洁保养和检查、维护。
2 三相异步电动机常见故障分析三相异步电动机是煤矿企业应用最广、使用最多的大功率电器设备，科学合理地对其进行维护和管理，使之经常性地处于正常可用的技术状态，有着至关重要的意义。
而要及时发现故障、解决故障的前提，则是对故障根源的深入了解。
作为事例，对三相异步电动机常见故障根源作一简单的分析。
2.1三相异步电动机单项运行电气拖动系统中常用2个热继电器作过载保护与单项保护，以防止异步电动机单项运行。
由于热继电器不能准确整定动作值，所以常常发生三相异步电动机单相及运行的故障，使电动机过热或烧坏。

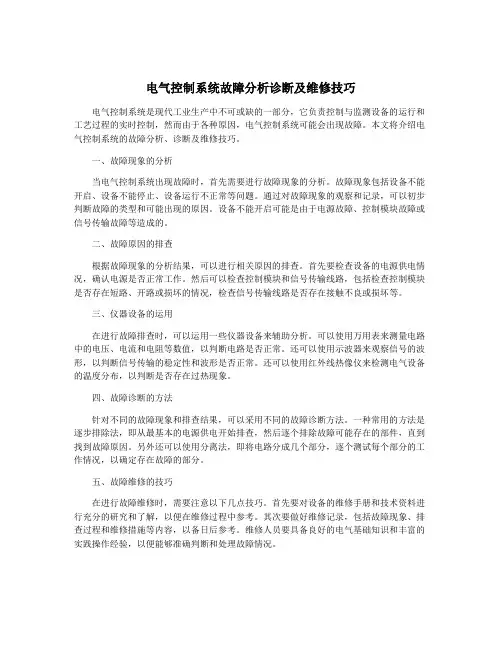

电气控制系统故障分析诊断及维修技巧电气控制系统是现代工业生产中不可或缺的一部分，它负责控制与监测设备的运行和工艺过程的实时控制，然而由于各种原因，电气控制系统可能会出现故障。
本文将介绍电气控制系统的故障分析、诊断及维修技巧。
一、故障现象的分析当电气控制系统出现故障时，首先需要进行故障现象的分析。
故障现象包括设备不能开启、设备不能停止、设备运行不正常等问题。
通过对故障现象的观察和记录，可以初步判断故障的类型和可能出现的原因。
设备不能开启可能是由于电源故障、控制模块故障或信号传输故障等造成的。
二、故障原因的排查根据故障现象的分析结果，可以进行相关原因的排查。
首先要检查设备的电源供电情况，确认电源是否正常工作。
然后可以检查控制模块和信号传输线路，包括检查控制模块是否存在短路、开路或损坏的情况，检查信号传输线路是否存在接触不良或损坏等。
三、仪器设备的运用在进行故障排查时，可以运用一些仪器设备来辅助分析。
可以使用万用表来测量电路中的电压、电流和电阻等数值，以判断电路是否正常。
还可以使用示波器来观察信号的波形，以判断信号传输的稳定性和波形是否正常。
还可以使用红外线热像仪来检测电气设备的温度分布，以判断是否存在过热现象。
四、故障诊断的方法针对不同的故障现象和排查结果，可以采用不同的故障诊断方法。
一种常用的方法是逐步排除法，即从最基本的电源供电开始排查，然后逐个排除故障可能存在的部件，直到找到故障原因。
另外还可以使用分离法，即将电路分成几个部分，逐个测试每个部分的工作情况，以确定存在故障的部分。
五、故障维修的技巧在进行故障维修时，需要注意以下几点技巧。
首先要对设备的维修手册和技术资料进行充分的研究和了解，以便在维修过程中参考。
其次要做好维修记录，包括故障现象、排查过程和维修措施等内容，以备日后参考。
维修人员要具备良好的电气基础知识和丰富的实践操作经验，以便能够准确判断和处理故障情况。
电气控制系统故障的分析、诊断及维修是一项复杂而关键的工作，需要进行故障现象的分析、故障原因的排查、仪器设备的运用、故障诊断的方法和故障维修的技巧。

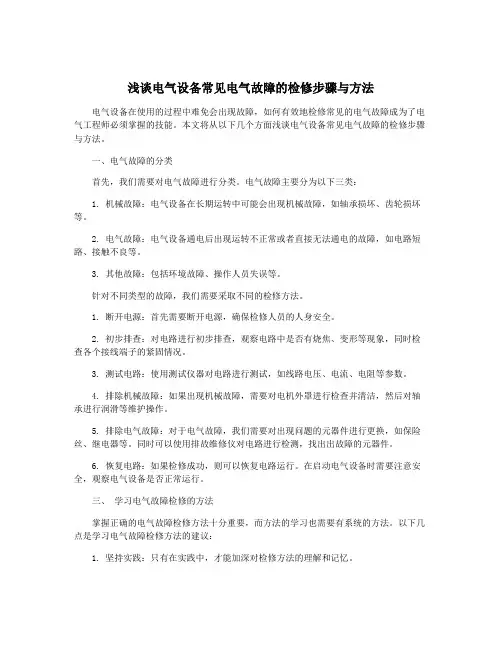

浅谈电气设备常见电气故障的检修步骤与方法电气设备在使用的过程中难免会出现故障，如何有效地检修常见的电气故障成为了电气工程师必须掌握的技能。
本文将从以下几个方面浅谈电气设备常见电气故障的检修步骤与方法。
一、电气故障的分类首先，我们需要对电气故障进行分类。
电气故障主要分为以下三类：1. 机械故障：电气设备在长期运转中可能会出现机械故障，如轴承损坏、齿轮损坏等。
2. 电气故障：电气设备通电后出现运转不正常或者直接无法通电的故障，如电路短路、接触不良等。
3. 其他故障：包括环境故障、操作人员失误等。
针对不同类型的故障，我们需要采取不同的检修方法。
1. 断开电源：首先需要断开电源，确保检修人员的人身安全。
2. 初步排查：对电路进行初步排查，观察电路中是否有烧焦、变形等现象，同时检查各个接线端子的紧固情况。
3. 测试电路：使用测试仪器对电路进行测试，如线路电压、电流、电阻等参数。
4. 排除机械故障：如果出现机械故障，需要对电机外罩进行检查并清洁，然后对轴承进行润滑等维护操作。
5. 排除电气故障：对于电气故障，我们需要对出现问题的元器件进行更换，如保险丝、继电器等。
同时可以使用排故维修仪对电路进行检测，找出出故障的元器件。
6. 恢复电路：如果检修成功，则可以恢复电路运行。
在启动电气设备时需要注意安全，观察电气设备是否正常运行。
三、学习电气故障检修的方法掌握正确的电气故障检修方法十分重要，而方法的学习也需要有系统的方法。
以下几点是学习电气故障检修方法的建议：1. 坚持实践：只有在实践中，才能加深对检修方法的理解和记忆。
2. 学习理论知识：理论知识可以帮助我们对电气故障进行更深入的分析，从而更好地解决问题。
3. 学习案例：多学习一些电气故障的案例，可以让我们更好地学习检修方法。
总之，电气故障的检修需要掌握正确的方法和步骤，仔细严谨的工作态度也十分重要。
通过实践，我们可以不断提升自己的技能水平，更好地为电气设备的正常运转保驾护航。
