下载文档原格式

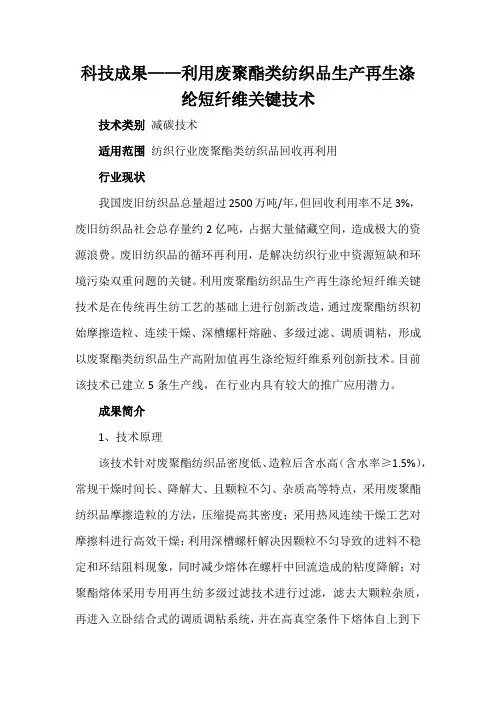

科技成果——利用废聚酯类纺织品生产再生涤纶短纤维关键技术技术类别减碳技术适用范围纺织行业废聚酯类纺织品回收再利用行业现状我国废旧纺织品总量超过2500万吨/年，但回收利用率不足3%，废旧纺织品社会总存量约2亿吨，占据大量储藏空间，造成极大的资源浪费。
废旧纺织品的循环再利用，是解决纺织行业中资源短缺和环境污染双重问题的关键。
利用废聚酯纺织品生产再生涤纶短纤维关键技术是在传统再生纺工艺的基础上进行创新改造，通过废聚酯纺织初始摩擦造粒、连续干燥、深槽螺杆熔融、多级过滤、调质调粘，形成以废聚酯类纺织品生产高附加值再生涤纶短纤维系列创新技术。
目前该技术已建立5条生产线，在行业内具有较大的推广应用潜力。
成果简介1、技术原理该技术针对废聚酯纺织品密度低、造粒后含水高（含水率≥1.5%），常规干燥时间长、降解大、且颗粒不匀、杂质高等特点，采用废聚酯纺织品摩擦造粒的方法，压缩提高其密度；采用热风连续干燥工艺对摩擦料进行高效干燥；利用深槽螺杆解决因颗粒不匀导致的进料不稳定和环结阻料现象，同时减少熔体在螺杆中回流造成的粘度降解；对聚酯熔体采用专用再生纺多级过滤技术进行过滤，滤去大颗粒杂质，再进入立卧结合式的调质调粘系统，并在高真空条件下熔体自上到下形成膜帘，挥发出的低分子聚合物、增塑剂、染料等随真空从釜内逸出，熔体的纯度和粘度得到提高。
调质调粘后的熔体经计量后纺出差别再生化纤，节约生产涤纶短纤维的大量石油资源，减少二氧化碳排放。
2、关键技术（1）废聚酯纺织品摩擦造粒技术废聚酯纺织品因蓬松、勾连等特点对应用造成了一定的困难，通过废纺织品摩擦造粒技术的方式实现废聚酯纺织品的压缩，压缩后摩擦料的密度与常规切片的颗粒相接近。
该过程通过控制废聚酯纺织品在摩擦料机器中的停留时间和数量以最大程度降低造粒环节造成的聚酯熔体特性粘度下降。
（2）连续干燥技术摩擦料混合计量后，在热风的作用下通过送料管道后进入旋风分离器，在旋风分离器中热风与摩擦料分离，摩擦料落入带有保温的料斗中，在质量达到一定程度时，阀门自动开启重复上述循环。
我国废旧纺织品资源循环再利用简况李德利，刘世扬，贺燕丽（中国化学纤维工业协会，北京100027）摘要：废旧纺织品是循环再利用资源的重要组成部分，目前我国政策限制，废旧纺织品资源的循环再利用重点在废纺织品。
本文对于旧纺织品进行了核算，并介绍了目前循环再利用涤纶的几种工艺路线，同时提出建议国家相关部门从顶层设计考虑，打通废旧纺织品利用的政策障碍，为循环再利用涤纶提供更多的原料。
关键词：废旧纺织品循环再利用；顶层设计中图分类号：TS199；TS105.42文献标识码：A 文章编号：1007-9815（2021）02-0011-04 Briefing on Recycling and Reuse of Waste Textile Resources in ChinaLI Deli，LIU SSiyang，HE Yanli(China Chemicai Fibers Association，beijing100027，China)Abstrrcl:Wasie textiles are na importaai part of recyclina resonrceo.Ai preseni,due to China's policy restria-tioao，tic recyclina of wasic textiic resonrcct focasct on wasic textileo.Ia thio pdpcc,tic acconntina of rseC textilco was carrieC oni p O several procest rontcc of carmt recyclina of polyestne were intronnceC.At tlic same timin,it wat suggesteC that i C v elseat national46x10610s C oo IC consinee from C iv top-levei desiga i breaP thronnh th policy bafiere of tCx utilization of textileo,ant卩^^血more raw mateeala foe tCx recyclina of polyestee.Key word:wah textilx recyclina ant^$0;top-lsS eaiaa1概述废旧纺织品是指生产和使用过程中被废弃的纺织材料及其制品。
企业爱心慈善单位事迹材料优秀范文做慈善是最高级的献爱心，但是慈善仅靠个人的力量是远远不够的，企业也可以带动大家一起进行慈善捐款或者活动，让更多的人获益。
下面是店铺跟大家分享的企业单位的慈善事迹材料，欢迎大家来阅读学习。
企业慈善事迹材料1有限公司创建于1995年，以回收的聚酯瓶、片为生产原料，专业生产再生中空涤纶短纤维，是保护环境资源综合利用典范产业。
公司经过十四年的艰苦创业，已发展成总资产5亿元中国再生纺行业的龙头企业。
2011年销售收入9.4亿元，出口创汇6800万美元，上缴各种税收3800多万元。
公司肩负社会责任，积极投身公益事业。
在当地修桥铺路、扶贫帮困、支教助学、尊老助医，做了大量善事，为构建和谐社会作出了贡献，赢得了社会广泛好评。
总经理杜国强认为尊老敬老是中华民族的传统美德，是社会文明进步的体现，他积极倡导并参与老龄事业建设，公司投资兴建敬老院，热心参与助老公益活动，关心老年人群，向老年人提供经济资助。
“大发”最早建厂在慈溪匡堰镇，XX年，杜总得知匡堰镇要重建敬老院，便主动向镇政府提出由“大发”来投资建造，为匡堰镇的父老百姓做点善事。
XX年共出资139万元，建成了匡堰“大发老年公寓”。
对“大发”来说，出资回报社会、敬老爱老已成为公司自觉行动。
公司总部搬到胜山镇后，善事就扩大到了胜山。
XX年是公司建厂十年周年的大庆之年，公司节约十周年庆典款项，向胜山80岁以上老年人捐款20万元。
对于老党员和困难党员，公司每年都要出资进行慰问。
XX年，公司又设立200万元慈善基金，建立胜山慈善助医卡和爱心超市，分十年支付，每年有二百余名多病和困难村民受到帮助。
现已连续进行了三次助医卡发放活动。
少年儿童是国家的未来，公司十分关心下一代工作，杜总经常说，不能因为贫困让孩子读不起书，不读书将来更贫困，对待贫困学生，我们要提供力所能及的帮助。
公司设立的助学基金，使许多贫困学生得以继续就读。
XX年公司在匡堰、胜山分别出资100万元建立了“大发”贫困助学金，每年分别向当地拿出10万元资助贫困学生，使不少贫困生得到经济帮助，坚持学业。

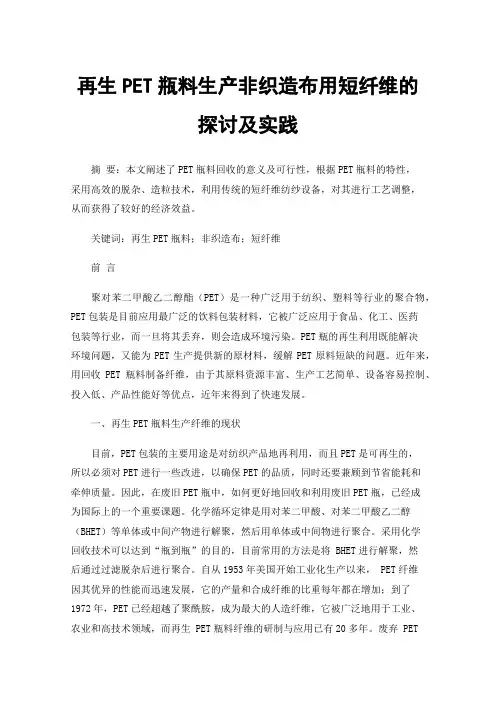

再生PET瓶料生产非织造布用短纤维的探讨及实践摘要：本文阐述了PET瓶料回收的意义及可行性，根据PET瓶料的特性，采用高效的脱杂、造粒技术，利用传统的短纤维纺纱设备，对其进行工艺调整，从而获得了较好的经济效益。
关键词：再生PET瓶料；非织造布；短纤维前言聚对苯二甲酸乙二醇酯（PET）是一种广泛用于纺织、塑料等行业的聚合物，PET包装是目前应用最广泛的饮料包装材料，它被广泛应用于食品、化工、医药包装等行业，而一旦将其丢弃，则会造成环境污染。
PET瓶的再生利用既能解决环境问题，又能为PET生产提供新的原材料，缓解PET原料短缺的问题。
近年来，用回收PET瓶料制备纤维，由于其原料资源丰富、生产工艺简单、设备容易控制、投入低、产品性能好等优点，近年来得到了快速发展。
一、再生PET瓶料生产纤维的现状目前，PET包装的主要用途是对纺织产品地再利用，而且PET是可再生的，所以必须对PET进行一些改进，以确保PET的品质，同时还要兼顾到节省能耗和牵伸质量。
因此，在废旧PET瓶中，如何更好地回收和利用废旧PET瓶，已经成为国际上的一个重要课题。
化学循环定律是用对苯二甲酸、对苯二甲酸乙二醇（BHET）等单体或中间产物进行解聚，然后用单体或中间物进行聚合。
采用化学回收技术可以达到“瓶到瓶”的目的，目前常用的方法是将 BHET进行解聚，然后通过过滤脱杂后进行聚合。
自从1953年美国开始工业化生产以来， PET纤维因其优异的性能而迅速发展，它的产量和合成纤维的比重每年都在增加；到了1972年，PET已经超越了聚酰胺，成为最大的人造纤维，它被广泛地用于工业、农业和高技术领域，而再生 PET瓶料纤维的研制与应用已有20多年。
废弃 PET瓶及其他包装物经收集、分类、净化、干燥，无需化学降解，仅加入一些助剂，即可提高其可纺性，该 PET瓶料经熔化纺丝后，可用于土工布、针刺地毯、汽车内饰材料等纺织、非织造制品等。
美国服装公司 Patagonia公司的一家名为Patagonia的服装公司，该公司利用 PET瓶状原料制造了一种户外运动服装。
研究与开发合成纤维工业,2024,47(1):33CHINA㊀SYNTHETIC㊀FIBER㊀INDUSTRY㊀㊀收稿日期:2023-07-27;修改稿收到日期:2023-12-20㊂作者简介:史利梅(1970 ),女,高级工程师,长期从事涤纶新技术㊁新产品的研发㊂E-mail:slm1970@㊂再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究史利梅1,2(1.中国石化仪征化纤有限责任公司,江苏仪征211900;2.江苏省高性能纤维重点实验室,江苏仪征211900)摘㊀要:以物理法再生聚对苯二甲酸乙二醇酯(PET)切片为原料,通过纺丝-拉伸法制备涤纶拉伸丝,从切片的外观特点㊁过滤性能㊁特性黏数及流变性能,以及拉伸丝的性能考察原料的可纺性及相应的纺丝㊁拉伸工艺要求;在此基础上以再生PET 切片为原料,在现有常规涤纶短纤维间接纺生产线上生产缝纫线用再生涤纶短纤维,探讨了其生产工艺条件㊂结果表明:粒子形状规整㊁过滤性能较好㊁特性黏数较高的再生PET 切片具有良好的可纺性,纺丝过程中需根据切片的特性黏数调整纺丝温度,拉伸过程中需适当提高拉伸温度;采用特性黏数为0.737dL /g 的再生PET 切片为原料生产1.33dtex ˑ38mm 缝纫线用再生涤纶短纤维,与以原生PET 切片为原料相比,螺杆熔融温度提高8ħ,箱体温度提高5ħ,拉伸温度和定型温度分别提高3~5ħ;通过生产调控,生产稳定性好,生产的短纤维断裂强度达到6.1cN /dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂关键词:聚对苯二甲酸乙二酯纤维㊀再生聚酯㊀再生短纤维㊀缝纫线㊀生产工艺中图分类号:TQ342+.21㊀㊀文献标识码:A㊀㊀文章编号:1001-0041(2024)01-0033-06㊀㊀近年来,随着我国聚酯产量的快速增长,废弃聚酯的量也日益增多㊂2022年我国废旧聚酯产生量超过25000kt(不包括进口),位列世界第一,但是能够回收利用的不及十分之一㊂因此,对废旧聚酯产品进行回收㊁加工㊁再利用,以及扩大再生聚酯产品的应用领域显得尤为迫切㊂目前,废旧聚对苯二甲酸乙二醇酯(PET)的回收再生技术主要有物理法㊁物理化学法㊁化学法和生物法[1-3]㊂物理法通过分选㊁清洗㊁破碎㊁造粒㊁挤出得到新的PET 产品㊂从全球环境变暖潜在影响㊁资源消耗和能量消耗等方面进行综合评价[4],现阶段物理回收法是废弃PET 回收利用的主流技术㊂物理法再生PET 产品根据产品质量由低到高可分为泡料㊁瓶砖㊁净片和切片,这些产品的外观㊁特性黏数㊁过滤性能㊁色相等相差较大,尤其是特性黏数和色度差异较大㊂再生PET 切片的生产由于在分选㊁清洗㊁破碎的基础上增加了高精度过滤㊁黏度调整,有些生产流程甚至增加了色相调整,因此再生PET 切片的质量相比泡料㊁瓶砖㊁净片等再生PET 产品有较大程度的提高㊂物理法再生PET 产品主要用于生产纺黏无纺布㊁粗旦短纤维㊁纺织用长丝㊁中空纤维等一系列不同应用领域的再生PET 纤维[5]㊂纺织用再生涤纶对断裂强度的要求相对较低,早期多采用成本较低的泡料㊁瓶砖或净片类的再生PET 产品进行生产,近年来有些企业开始采用黏度较低的再生PET 切片生产水刺㊁针刺等非织造用涤纶短纤维和常规纺织用PET 长丝㊂缝纫线要求具备较高的强度㊁较低的伸长和较小的热收缩等特征,因此缝纫线用涤纶短纤维的性能要求也较高,在满足一般纺纱性能要求的基础上还应具备高强㊁低伸㊁低缩的物理性能,通常其断裂强度要求高于6.0cN /dtex,沸水收缩率要求在4.0%左右㊂缝纫线用再生涤纶短纤维与普通再生涤纶短纤维相比,生产难度大,2020年中国石化仪征化纤有限责任公司根据市场需求,在常规涤纶短纤维生产线上,采用特性黏数较高㊁过滤性能较好的再生PET 切片制备出性能指标达到进口缝纫线用再生涤纶短纤维的产品,并于2021年实现了工业化生产㊂作者以不同的物理法再生PET 切片为原料进行纺丝,利用双热盘平牵机的两级拉伸模拟涤纶短纤维生产线的多级拉伸制备涤纶拉伸丝,从外观特点㊁过滤性能㊁特性黏数及流动性能等关键指标对原料进行筛选,结合纺丝及拉伸工艺考察原料的可纺性及相应的纺丝㊁拉伸工艺要求;在此基础上以筛选出的具有良好可纺性的再生PET 切片为原料生产1.33dtex ˑ38mm 缝纫线用再生涤纶短纤维,探讨了其生产工艺条件㊂1㊀实验1.1㊀原料原生PET切片:标记为1#试样,中国石化仪征化纤有限责任公司产;再生PET切片:使用废弃聚酯产品回收㊁造粒的切片为2#试样,使用废弃聚酯产品回收㊁熔融㊁均化㊁高精度过滤㊁造粒的切片为3#试样,使用薄膜边角料进行回收㊁熔融㊁造粒的切片为4#试样,使用聚酯瓶子进行清洗破碎得到的泡泡料为5#试样(形状不规则,含有较小的碎屑㊁粒子和大块薄片或卷曲状碎片),使用碎瓶片熔融㊁均化㊁高精度过滤㊁调黏㊁造粒的切片为6#试样,均为自制㊂6种试样的常规性能如特性黏数㊁色相(L㊁a㊁b)㊁熔点(T m)及过滤压差(әP)见表1㊂表1㊀原生PET及再生PET切片的常规性能Tab.1㊀Conventional performance of primary PET chipand regenerated PET chips试样特性黏数/(dL㊃g-1)色相L a bT m/ħәP/MPa1#0.67884.0-0.80 5.60254.30.28 2#0.67272.5-3.66 2.25251.0 1.27 3#0.66873.1-2.93 3.07250.80.34 4#0.60174.3-2.11 5.02252.20.58 5#0.77876.5-1.73 6.29250.2 1.43 6#0.73774.5-2.02 4.87250.70.31 1.2㊀主要设备与仪器BT600真空转鼓干燥机:德国富耐公司制;中丽FDY纺丝机:北京中丽纺织机械厂制;双热盘平牵机:中国石化仪征化纤有限责任公司研究院制;短纤维后拉伸装置:中国石化仪征化纤有限责任公司制;Y501相对黏度仪:美国Voscotek公司制;DSC-7型差示扫描量热仪:美国Perkin Elmer 公司制;过滤性能测试仪:华瑞机械制造有限公司制;RH7型毛细管流变仪:英国Rosand公司制; XQ-1纤维强伸度分析仪:常州新纤仪器有限公司制;XH-1型纤维热收缩仪:上海利浦应用科学技术研究所制;YG362A卷曲弹性仪:常州新纤仪器有限公司制;BYK-Colour view分光测色仪:德国比克公司制㊂1.3㊀再生PET纤维的生产1.3.1㊀原料的可纺性实验采用干燥后的再生PET切片进行纺丝和拉伸,制备涤纶拉伸丝,考察原料的可纺性㊂纺丝工艺流程:再生PET切片干燥后进入螺杆挤压机熔融,熔体经纺丝箱体㊁计量泵㊁喷丝组件㊁侧吹风冷却㊁上油㊁卷绕得到初生原丝㊂螺杆Ⅰ至Ⅴ区的温度分别为270ħ㊁290~305ħ㊁290~305ħ㊁290~305ħ㊁290~295ħ,箱体温度为290~300ħ㊂拉伸工艺流程:初生原丝经喂入辊㊁上热盘㊁下热盘㊁热板㊁冷盘㊁卷绕得到涤纶拉伸丝㊂利用双热盘平牵机的两级拉伸方式模拟短纤维生产线的多级拉伸,上热盘温度为一级拉伸温度,设定为85~90ħ,下热盘温度为二级拉伸温度,设定为110~130ħ,热板温度为热定型温度,设定为190ħ㊂通过上㊁下热盘的线速度之比调整一级拉伸倍数,一级拉伸倍数为2.5~3.5;通过下热盘和冷盘的线速度之比调整二级拉伸倍数,二级拉伸倍数固定为1.15㊂1.3.2㊀缝纫线用再生涤纶短纤维的生产将6#再生PET切片试样预结晶㊁干燥后送入螺杆进行纺丝㊂预结晶温度为165ħ,干燥温度为160ħ,干切片含水率小于50μg/g;纺丝螺杆各区温度依次为286,288,292,295,295,295ħ,热媒温度为294ħ㊂生产工艺流程:再生PET湿切片经下料阀进入沸腾床㊁干燥塔进行干燥;干燥后切片经螺杆㊁熔体过滤器㊁箱体㊁环吹风筒㊁卷绕进入往复丝桶,得到前纺原丝;原丝依次经集束㊁导丝机㊁油剂浴槽㊁第一牵伸机㊁拉伸浴槽㊁第二牵伸机㊁蒸汽加热箱㊁第三牵伸机㊁紧张热定型机㊁叠丝机㊁蒸汽预热箱㊁卷曲机㊁冷却输送机㊁曳引机㊁切断机㊁打包机,最后得到成品短纤维㊂1.4㊀分析与测试常规性能:采用Y501相对黏度仪测试切片的特性黏数,测试温度为(25ʃ0.1)ħ,溶剂为质量比1 1的苯酚/四氯乙烷溶液;采用DSC-7型差式扫描量热仪测试切片的T m,氮气(N2)氛围;采用BYK-Colour view分光测色仪,按照GB/T 14190 2017规定测试切片的色相㊂过滤性能:将已干燥待测切片加入螺杆并加装滤网进行过滤性能测试,根据初始压力及最大压力计算әP,滤网规格为1400目㊂流变性能:将切片先进行干燥再进行流变测试㊂毛细管流变仪毛细管口模直径为1mm,长径比为16,入口角为90ʎ,剪切速率(̇γ)为250~ 10000s-1,温度为270~300ħ(根据切片的特性黏数进行调整)㊂线密度:采用烘干称重法,将原丝一端固定,43㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷在另一端施加张力30s后,取1m长的丝束进行烘干,放置冷却后称其质量,计算原丝线密度;采用中段切断法,手工将短纤维理成尽可能平直的丝束,采用专用的工器具从伸直的纤维束中段位置切取20mm的纤维束,将纤维束置于投影仪上逐根计数,将试样平衡称量,计算成品短纤维的线密度㊂力学性能:使用XQ-1纤维强伸度分析仪,按照GB/T14337 2022规定测试,试样的夹持长度为20mm,拉伸速度为20mm/min,每个试样测试量为50根纤维;将单根纤维拉伸至断裂,得到试样的断裂强力㊁断裂强度和断裂伸长率,读取拉伸应力为屈服应力1.5倍时的倍半伸长率(EYS1.5),计算断裂强度和断裂伸长率的乘积得到强伸积㊂干热收缩率:根据FZ/T50004 2011规定,将30根纤维以一定的预加张力分别放置于样筒上,再将样筒放入烘箱中进行热处理,处理温度为180ħ,处理时间30min,取出样筒平衡30min,使用纤维热收缩仪测定纤维热处理前后的长度变化,根据长度变化计算纤维的干热收缩率㊂卷曲数㊁卷曲率:根据GB/T14338 2008规定,随机取出20束纤维,从每束纤维中随机夹取一根纤维,使用YG362A卷曲弹性仪测试,计算单根纤维25mm内的卷曲个数及卷曲率㊂2㊀结果与讨论2.1㊀原料对纺丝设备的适应性对5种再生PET切片进行过滤性能测试,考察其对涤纶短纤常规间接纺生产线的工艺流程及纺丝设备的适应性㊂从表2可知:2#㊁5#试样的әP较高,表明过滤性能较差,易导致纤维生产中过滤器及组件的压力快速上涨㊁更换周期缩短;同时5#试样初始过滤压力偏低,主要是由于瓶片破碎料形状不规则,物料堆积密度小,测试过程中虽持续进料,但单位时间内喂入量小,挤出机内熔体少㊂另外,采用2#㊁5#试样为原料,受瓶片破碎料堆积密度及外形尺寸的影响,干燥塔的有效容量会减小,导致干燥停留时间缩短30%以上[6],直接影响干燥效果及生产负荷;干燥塔与螺杆的连接管道也会因试样形状不规出现架桥堵料的情况,而现有涤纶短纤维常规间接纺生产线对切片的大小和形状的规整性有一定的要求,故从过滤性能和设备的适应性看,2#㊁5#试样均不适合作为原料生产再生涤纶短纤维㊂表2㊀再生PET切片的过滤性能测试结果Tab.2㊀Test results of filtration performance ofregenerated PET chips试样初始压力/MPa最大压力/MPaәP/MPa1# 5.07 5.350.282# 5.967.23 1.273# 5.92 6.260.344# 2.67 3.250.585# 3.28 4.71 1.436#8.218.520.31㊀㊀从表2还可知,3#㊁4#㊁6#试样的әP仅略高于1#原生PET切片试样的әP,3个试样的过滤性能均可以满足纤维生产的要求㊂但是,3#㊁4#㊁6#试样的特性黏数相差较大,对于缝纫线用再生涤纶短纤维而言,其原料应首先满足纤维具有高强度的要求,而切片的特性黏数对纤维的断裂强度影响较大,故选择3#㊁4#和6#试样进行进一步实验,同时以1#试样为对比样考察3个试样的可纺性及其纤维的物理性能㊂2.2㊀再生PET切片的流变性能高聚物的特性黏数可表征其相对分子质量的大小和分布,与其可纺性及其纤维的性能有很大关系㊂一定条件内特性黏数越高,纤维的断裂强度越高,断裂伸长越低,因此可通过适当提高熔体黏度来提高纤维的断裂强度,但熔体黏度过高,熔体的流动性较差,熔体的纺丝性能和拉伸性能劣化,纤维的断裂强度反而降低㊂熔体合适的流动性是决定熔体具有良好可纺性的关键[7-8],熔体流动性采用表观黏度进行表征,取决于高聚物特性黏数㊁̇γ和熔融温度[9]㊂从图1可以看出:4个试样的流变曲线均呈现切力变稀的特征,随着试样特性黏数的增加,熔体表观黏度增大,随着温度的提高,熔体表观黏度降低;在测试的̇γ范围内,1#原生切片试样在温度为288~300ħ时表观黏度在54~115Pa㊃s可调,4#再生切片试样在温度为270~285ħ时表观黏度在41~63Pa㊃s可调,3#试样在温度为280~ 295ħ时表观黏度在54~129Pa㊃s可调,6#试样在温度290~305ħ时表观黏度在54~156Pa㊃s 可调㊂相比之下,4#试样的表观黏度过低,且可调范围较窄,显然,4#试样的纺丝工艺窗较窄,不利于稳定生产和纤维强度的提升;3#和6#试样表观黏度可调范围比1#试样的宽,表明3#和6#试样纺丝时具有较宽的工艺窗㊂53第1期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀史利梅.再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究Ң 288ħ;ʏ 292ħ;һ 296ħ;▼ 300ħҢ 280ħ;ʏ 285ħ;һ 290ħ;▼ 295ħҢ 270ħ;ʏ 275ħ;һ 280ħ;▼ 285ħҢ 290ħ;ʏ 295ħ;һ 300ħ;▼ 305ħ图1㊀原生PET切片及再生PET切片的流变性能Fig.1㊀Rheological properties of primary PET chipand regenerated PET chips ㊀㊀以1.33dtexˑ38mm缝纫线用涤纶短纤维的单丝线密度为例,结合所用喷丝板的微孔直径0.228mm及纺丝速度1250m/min,计算得到微孔流量为0.5985g/min,此时熔体在微孔中的̇γ为7267s-1[10]㊂以1#原生切片试样为对比样,其在纺丝设备上合适的纺丝温度为290ħ,在̇γ为7267s-1左右时表观黏度约为65Pa㊃s,以此类推,得到3#和6#试样在̇γ为7267s-1㊁表观黏度为65Pa㊃s时的熔体温度见表3㊂表3㊀̇γ为7267s-1时试样的熔体温度Tab.3㊀Melt temperature of samples aṫγof7267s-1试样̇γ/s-1表观黏度/Pa㊃s熔体温度/ħ1#7267652903#7267652876#726765300㊀㊀从表3可知,在同一台设备上纺制1.33dtex ˑ38mm缝纫线用涤纶短纤维,1#原生PET切片试样在纺丝温度为290ħ时制备的纤维性能较好,此时其熔体表观黏度为65Pa㊃s,3#和6#再生PET切片试样的熔体温度需分别控制在287ħ和300ħ才达到1#试样相似的表观黏度㊂因此,选择3#和6#试样的纺丝温度分别为287ħ和300ħ较为合适㊂2.3㊀再生PET切片的可纺性将1#㊁3#㊁6#试样分别在其合适的纺丝温度290,287,300ħ下进行纺丝,得到初生原丝,原丝的物理性能见表4㊂表4㊀不同PET切片试样制备的原丝性能Tab.4㊀Properties of as-spun fibers prepared fromdifferent PET chip samples试样熔体温度/ħ强伸积断裂伸长率/%断裂强度/(cN㊃dtex-1)线密度/dtex 1#290450.5333.71 1.35239.7 3#287401.9306.76 1.31238.9 6#300460.7341.23 1.35235.1㊀㊀从表4可知:1#试样制备的原丝的强伸积较高,达450.5;6#试样制备的原丝的强伸积略高于1#试样,3#试样制备的原丝的强伸积较低㊂原丝的伸长大㊁强度高,则强伸积高,赋予原丝的可拉伸性能好,拉伸时可达到的拉伸倍数高,得到的成品纤维的断裂强度高,并且原丝的断裂强度高,拉伸过程中不易产生毛丝㊁断头等,拉伸稳定性较好㊂由此可见,6#试样制备的原丝具有与1#试样制备的原丝相近的可拉伸性能㊂以纺丝过程中切片到无油丝的黏度降来对比63㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷切片的降解性能㊂从表5可知:在纺丝过程中, 3#试样的黏度降与1#试样的黏度降接近;6#试样的黏度降高于1#试样的黏度降,这是因为6#试样的特性黏数较高,易降解㊂结合表4中原丝性能分析可知,选择3#㊁6#试样的纺丝温度分别为287,300ħ是合适的,熔体既具有较好的流动性且降解程度相对较低㊂表5㊀不同PET切片试样在纺丝过程中的降解性能Tab.5㊀Degradation performance of different PET chipsamples during spinning process试样切片特性黏数/(dL㊃g-1)无油丝特性黏数/(dL㊃g-1)黏度降/(dL㊃g-1)1#0.6780.6590.019 3#0.6680.6480.020 6#0.7370.6980.039㊀㊀将不同PET切片试样制备的原丝进行两级拉伸,通过调整拉伸倍数来控制拉伸丝具有相近的断裂伸长率,考察拉伸丝的断裂强度㊂由表6可知:3#和6#试样制备的拉伸丝的断裂强度均高于1#试样制备的拉伸丝,但3#试样制备的拉伸丝的断裂伸长率比1#试样制备的拉伸丝的低;以强伸积的大小来判断纤维的物理性能和拉伸性能,6#试样制备的拉伸丝的强伸积最高,体现出高强高伸的特性,说明其纤维的拉伸性能较好,有利于提高生产的稳定性,而3#试样制备的拉伸丝的断裂强度可以达到要求,但可拉伸性能比6#试样制备的拉伸丝的差,易导致生产运行的稳定性降低㊂表6㊀不同PET切片试样制备的拉伸丝的性能Tab.6㊀Properties of drawn fibers prepared fromdifferent PET chip samples试样拉伸倍数断裂伸长率/%断裂强度/(cN㊃dtex-1)强伸积1# 2.85ˑ1.0922.56 4.1393.2 3# 2.85ˑ1.0920.16 4.3086.7 6# 3.09ˑ1.1020.30 4.7195.6㊀㊀综合上述分析可知,6#试样具有良好的可纺性,适合用于生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维㊂2.4㊀缝纫线用再生涤纶短纤维的生产控制及产品质量㊀㊀以6#试样为原料生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维㊂前纺生产控制如下:干燥条件与原生PET切片的一致,预结晶温度165ħ㊁干燥塔温度160ħ;相比原生PET切片,螺杆挤压熔融温度提高8ħ,箱体温度提高5ħ;控制前纺原丝的断裂伸长率高于350%,EYS1.5高于150%,其他工艺参数同原生PET切片纺丝工艺参数[11]㊂前纺生产及原丝质量控制指标见表7㊂表7㊀前纺生产及原丝质量控制指标Tab.7㊀Control indicators of fore-spinning production andas-spun fiber quality项目参数干燥切片特性黏数/(dL㊃g-1)0.730无油丝特性黏数/(dL㊃g-1)0.710原丝线密度/dtex 4.09原丝含油水率/%20.9原丝EYS1.5/%183原丝强力/cN7.07原丝断裂伸长率/%364.1原丝断面不匀率/% 1.18㊀㊀在后纺拉伸过程中,由于6#试样的特性黏数较高,故通过提高拉伸温度来提高大分子及链段的运动能力,从而提高原丝的拉伸倍数,减少缠辊;提高紧张定型温度来降低取向㊁提高结晶度,从而提高强度㊁降低热收缩[11]㊂后纺生产控制如下:在原生PET切片后纺工艺基础上,拉伸浴槽温度提高2ħ,拉伸温度和定型温度分别提高3~ 5ħ,生产的1.33dtexˑ38mm缝纫线用再生涤纶短纤维的质量指标见表8,其断裂强度达到6.1 cN/dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂表8㊀ 1.33dtexˑ38mm缝纫线用再生涤纶短纤维的质量指标Tab.8㊀Quality indicators of1.33dtexˑ38mm regenerated polyester staple fibers for sewing thread项目参数断裂强度/(cN㊃dtex-1) 6.1断裂伸长率/%23.8 10%定伸长强度/(cN㊃dtex-1) 3.21倍长纤维含量/mg0.9疵点含量/mg0.4比电阻/Ω㊃cm8.3ˑ107卷曲数/个11.4卷曲度/%12.5干热收缩率/% 4.9含油率/%0.14回潮率/%0.4㊀㊀注:倍长纤维含量及疵点含量分别是指100g成品纤维中倍长纤维的质量及疵点的质量㊂3㊀结论a.以再生PET切片为原料,在现有常规涤纶73第1期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀史利梅.再生聚酯切片生产缝纫线用涤纶短纤维的工艺研究短纤维间接纺生产线上生产缝纫线用再生涤纶短纤维,要求再生PET切片粒子形状规整㊁过滤性能较好㊁黏度较高;纺丝过程中需要根据切片的特性黏数大小来调整熔体温度以保证熔体具有良好的流动性能且降解较小;拉伸过程中需要适当提高拉伸温度来提高拉伸性能,从而提高成品短纤维的断裂强度㊂b.以6#试样为原料,在常规涤纶短纤维间接纺生产线上生产1.33dtexˑ38mm缝纫线用再生涤纶短纤维,生产工艺需适当调控㊂切片干燥条件与原生PET切片的一致,预结晶温度165ħ㊁干燥塔温度160ħ;相比原生PET切片,螺杆挤压熔融温度提高8ħ,箱体温度提高5ħ;控制前纺原丝的断裂伸长率高于350%,EYS1.5高于150%;在原生PET切片后纺工艺基础上,拉伸浴槽温度提高2ħ,拉伸温度和定型温度分别提高3~5ħ㊂通过工艺调控,生产稳定性达到原生型缝纫线用涤纶短纤维的生产水平,纤维断裂强度达到6.1cN/dtex,其他质量指标达到原生涤纶短纤维优等品要求㊂参㊀考㊀文㊀献[1]㊀劳捷,付引霞,张军,等.工业废聚酯的再生利用[J].环境保护,2003(8):59-62.[2]㊀席国喜,李伟,邢新艳.废聚酯再资源化新进展[J].化工进展,2002,21(6):434-442.[3]㊀谷艾婷,王震.再生PET生产环节品质下降原因及政策建议[J].环境科学与技术,2015,38(增刊1):503-507. [4]㊀谭亦武,王建平,来可华,等.再生聚酯:原料㊁技术㊁市场与应用[J].纺织导报,2012(2):23-39.[5]㊀粱占平.回收聚酯瓶片纺制非织造布的可行性探讨[J].产业用纺织品,2005(8):33-35.[6]㊀何威,段小虎,张守运.回收聚酯瓶片在普通纺丝设备上纺制再生长生技术探讨[J].合成纤维,2010(5):32-34. [7]㊀王强,史瑞生,孙宝慈,等.涤纶短纤维纺丝工[M].北京:中国石化出版社,2008.[8]㊀李振峰.涤纶短纤维生产[M].南京:东南大学出版社,1991.[9]㊀吕雷,刘波,邱代钦,等.缝纫线用超有光涤纶短纤维的质量均匀性改进[J].合成纤维工业,2014,37(5):69-71,74. [10]覃燕杰.0.89dtex超有光缝纫线涤纶短纤维生产工艺探讨[J].合成技术及应用,2021,36(3):48-52. [11]殷曙光.高强低伸低干热有光缝纫线用涤纶短纤维影响因素研究[J].合成技术及应用,2020,35(2):39-42.Production process of polyester staple fibers for sewingthread using regenerated polyester chipsSHI Limei1,2(1.SINOPEC Yizheng Chemical Fiber Co.,Ltd.,Yizheng211900;2.Jiangsu KeyLaboratory of High-performance Fiber,Yizheng211900)Abstract:Using regenerated polyethylene terephthalate(PET)chips by physical method as raw material,polyester drawn fiber was prepared by spinning-drawing method.The spinnability of regenerated PET chips and the corresponding spinning and drawing process requirements were investigated based on the appearance characteristics,filtration performance,intrinsic viscosity and rheological properties of chips and the properties of drawn fibers.On this basis,the regenerated PET chips were used as raw ma-terial to produce regenerated polyester staple fibers for sewing threads on an existing conventional polyester staple fiber indirect spinning production line,and the production process conditions were discussed.The results showed that the regenerated PET chips had good spinnability due to their regular particle shape,good filtration performance and high intrinsic viscosity,and the spinning temperature needs to be adjusted according to the intrinsic viscosity of the chips during the spinning process,and the drawing temperature needs to be appropriately increased during the drawing process;a regenerated PET chip with an intrinsic vis-cosity of0.737dL/g was used as raw material to produce1.33dtexˑ38mm regenerated polyester staple fiber for sewing thread, and as compared with those of primary PET chips,the screw melting temperature was increased by8ħ,the box temperature by 5ħ,and the drawing temperature and setting temperature by3-5ħ,respectively;and the production was stable,the breaking strength of the produced staple fiber reached6.1cN/dtex,and other quality indicators met the requirements of high-quality raw polyester staple fibers after production regulation.Key words:polyethylene terephthalate fiber;regenerated polyester;regenerated staple fiber;sewing thread;production process83㊀合㊀成㊀纤㊀维㊀工㊀业㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀2024年第47卷。
一、再生涤纶：(CA T1055B-F35 CAW1991Q2-F2 CAW2093A-F1S CA T2158A FCA T2158AD CAW2158A-F3 CAW2240QS) 再生涤纶短纤是指利用废旧聚酯瓶片，纺丝废丝及浆块做原料，经过清洗，再加工做的涤纶短纤，属于资源再回收项目，减少了石油的消耗。
因其成本低，性能好而具有广大的市场。
国外尤其是欧美发达国家很受青睐，广泛用在用作玩具、被服、家纺、购物袋、箱包等。
资源的循环利用，避免资源的浪费，而且也大大降低了聚酯工业对土壤、地下水、大气造成的污染。
多年来，再生涤纶短纤的生产为绿色环保、循环经济和提高经济效益起到了任何行业都无法替代的作用。
二、维勒芙特（VILOFT）CA W1598Q 2277B-F3Z QAT2277C-F3Z QAT2429BZ QAT2376BZ)是德国科莱恩公司以桉树为原料生产的特种纤维，具有中空异形的截面结构，具有中空保暖功能，且面料柔软下垂。
（吊牌1 中英文版） （吊牌2 日文版）三、有机棉：（CAT2186AS CAT2197AM CAT2197A-F1M YCCT1707B ）以有机肥生物防治病虫害自然耕作管理为主，不许使用化学制品，从种子到农产品全天然无污染生产。
并以各国或WTO/FAO颁布的《农产品安全质量标准》为衡量尺度，棉花中农药重金属硝酸盐有害生物（包括微生物、寄生虫卵等）等有毒有害物质含量控制在标准规定限量范围内，并获得认证的商品棉花。
有机棉的生产方面，不仅需要栽培棉花的光、热、水、土等必要条件，还对耕地土壤环境、灌溉水质、空气环境等的洁净程度有特定的要求。
优点：（1）有机棉触感温润柔软，让人有完全贴近大自然舒爽的感觉，这种与自然零距离的接触，可以释放压力，滋养心灵能量。
（2）有机棉透气性佳，吸汗快干，不黏不腻，也不会产生静电。
（3）有机棉因生产及制程完全没有化学药物残留，所以不会诱发过敏、气喘或异位性皮肤炎。

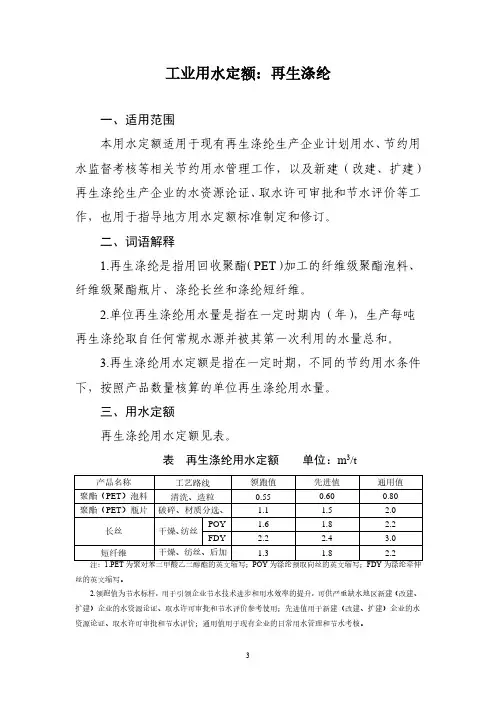

工业用水定额：再生涤纶
一、适用范围
本用水定额适用于现有再生涤纶生产企业计划用水、节约用水监督考核等相关节约用水管理工作，以及新建（改建、扩建）再生涤纶生产企业的水资源论证、取水许可审批和节水评价等工作，也用于指导地方用水定额标准制定和修订。
二、词语解释
1.再生涤纶是指用回收聚酯（PET）加工的纤维级聚酯泡料、纤维级聚酯瓶片、涤纶长丝和涤纶短纤维。
2.单位再生涤纶用水量是指在一定时期内（年），生产每吨再生涤纶取自任何常规水源并被其第一次利用的水量总和。
3.再生涤纶用水定额是指在一定时期，不同的节约用水条件下，按照产品数量核算的单位再生涤纶用水量。
三、用水定额
再生涤纶用水定额见表。
表再生涤纶用水定额单位：m3/t
丝的英文缩写。
2.领跑值为节水标杆，用于引领企业节水技术进步和用水效率的提升，可供严重缺水地区新建（改建、扩建）企业的水资源论证、取水许可审批和节水评价参考使用；先进值用于新建（改建、扩建）企业的水资源论证、取水许可审批和节水评价；通用值用于现有企业的日常用水管理和节水考核。
四、计算方法
单位时间内，按照产品数量核算的单位再生涤纶用水量按式（1）计算：
(1)
V ui=V i
Q
式中：
V ui——单位再生涤纶用水量，单位为m3/t；
V i——在一定的计量时间内（年），生产过程中用水量总和（包括原料破碎、原料清洗、熔融纺丝、定型等生产用水，软水站、锅炉房、空压机站、污水站等辅助生产用水，以及厂内办公楼、绿化、职工食堂、非营业的浴室和保健站、卫生间等附属生产用水），单位为m3；
Q——在一定的计量时间内（年），生产再生涤纶的总量，单位为t。
慈善事迹材料4篇本文目录慈善事迹材料慈善协会公益爱心社志愿者服务队事迹材料有限公司慈善事迹材料慈善厨房的事迹材料公益事业是我每天要做的事，不是等到将来有机会再做！——武xx武xx，男，汉族，xx年7月生，是xx煤电官地矿的一名普通的职工。
他积极投身扶贫济困、尊老爱幼、奉献爱心等一系列公益活动中。
以自己的实际行动弘扬了“奉献、友爱、互助、进步”的志愿者精神，将“帮助别人、快乐自已”的生活方式，感动了身边的人，同时影响了更多的社会各届爱心人士也加入到志愿服务中来，目前在武xx的带动下已发展成有400多名志愿者和2个高校志愿服务队的xx 市文明办省城爱心志愿者联盟。
几年来，他和伙伴们围绕敬老、扶幼、助残、环保、助学、赈灾、募捐等开展各类志愿服务活动，长期为社会各类弱势群体提供爱心服务。
他个人累计服务时间达5000余小时，他负责的团队累计服务时间达上万小时，参与各类活动的人数到达xx余人次，取得了很好的社会效应。
武xx从小就很自立，也特别能看到别人的疾苦。
参加工作后，他经常利用节假日，帮助身边的邻居、路人，还去福利院长期做义工。
在xx年3月，xx矿难中，他参与了当时的救援行动，正是那次经历，让他有了成立志愿者团队，凝聚更多力量，帮助更多的人的愿望。
从此他把志愿者服务当作他人生的目标和信仰，并下定决心终身绝不放弃这种信仰。
做志愿服务一天、两天并不难，难的是长久坚持，持之以恒。
几年来，他利用自已空余时间全部投入到志愿者服务之中。
他是残疾人的贴心人。
官地矿有一个60多岁的精神残疾人张xx，每天在街上穿着黑虎虎的衣服，不管春夏秋冬，刮风下雨，在街办溜达，别人见了，一笑而过，武xx，遇到他以后，便询问他的家庭情况，当得知家中还有一个80多岁的老母亲时，便组织和自已一样有爱心的志愿者，从xx年5月开始，定期到张xx家进行服务，洗衣服、劈柴、接电线、打扫家、购买米、面、油。
这一干就是二年。
xx年12月25日平安夜，为了给秦xx、秦xx两姐妹两姐妹筹集生活、学习费用。
利用聚酯瓶再生切片生产涤纶短纤维项目节能评估报告书项目摘要表目录1 评估依据...................................................... -2 -1.1 评估范围和内容.......................................... - 2 -1.1.1 评估范围........................................... - 2 -1.1.2 评估内容........................................... - 2 -1.1.3 评估方法........................................... - 2 -1.2 评估依据................................................ - 3 -1.2.1相关法律、法规、规划、产业政策等................... - 3 -1.2.2 相关标准及规范..................................... - 3 -1.2.3 节能工艺、技术、装备、产品等推荐目录............... - 4 -1.2.4 技术资料........................................... - 4 -2 项目概况介绍.................................................. - 5 -2.1 项目建设单位概况........................................ - 5 -2.1.1建设单位名称....................................... - 5 -2.1.2 企业性质........................................... - 5 -2.1.3 法人代表........................................... - 5 -2.1.4 企业地址........................................... - 5 -2.1.5 通讯地址........................................... - 5 -2.1.6 项目联系人......................................... - 5 -2.1.7 联系方式........................................... - 5 -2.1.8 企业运行总体情况................................... - 5 -2.2 项目基本情况............................................ - 6 -2.2.1项目名称........................................... - 6 -2.2.2 建设地点........................................... - 6 -2.2.3 项目性质........................................... - 6 -2.2.4 工作制度........................................... - 6 -2.2.5 投资规模及建设内容................................. - 6 -2.2.6 项目工艺方案....................................... - 7 -2.2.7 主要工艺设备....................................... - 8 -2.2.8 物料平衡........................................... - 8 -2.2.9 总平面布置......................................... - 8 -2.2.10 主要经济技术指标................................. - 10 -2.2.11 项目进度计划..................................... - 10 -2.2.12 项目区域气候情况................................. - 11 -2.2.13 项目产业政策分析................................. - 12 -2.3 项目用能情况........................................... - 12 -2.4 项目所在地能源消费及供应情况........................... - 12 -2.4.1 项目所在地能源消费情况............................ - 12 -2.4.2 项目所在地能源供应情况............................ - 13 -3 项目建设方案节能评估......................................... - 15 -3.1 项目选址、总平面布置节能评估........................... - 15 -3.1.1 项目选址节能评估.................................. - 15 -3.1.2 项目总平面布置节能评估............................ - 15 -3.2 工艺流程、技术方案节能评估............................. - 16 -3.2.1 工艺流程及技术方案................................ - 16 -3.2.2 生产规模方面节能评估.............................. - 18 -3.2.3 生产方式方面节能评估.............................. - 18 -3.2.4 生产工序方面节能评估.............................. - 19 -3.2.5 生产设备选型方面节能评估.......................... - 20 -3.2.6 生产工艺方案方面节能评估.......................... - 21 -3.3 主要用能工艺和工序节能评估............................. - 21 -3.3.1切片干燥工序节能评估.............................. - 21 -3.3.2 前纺工序节能评估.................................. - 22 -3.3.3 后纺工序节能评估.................................. - 23 -3.3.4综合节能评估...................................... - 25 -3.4 主要耗能设备节能评估................................... - 27 -3.5 辅助生产和附属生产设施节能评估......................... - 34 -3.5.1 辅助生产系统节能评估.............................. - 34 -3.5.2 附属生产系统节能评估.............................. - 42 -3.6 项目能效水平评估....................................... - 45 -3.7 本章评估小结........................................... - 46 -4 节能措施评估................................................. - 48 -4.1 节能技术措施概述....................................... - 48 -4.1.1 生产工艺节能措施.................................. - 48 -4.1.2 动力节能措施...................................... - 49 -4.1.3 建筑节能节能措施.................................. - 49 -4.1.4 给排水节能措施.................................... - 50 -4.1.5 暖通节能措施...................................... - 50 -4.1.6 照明节能措施...................................... - 51 -4.1.7 控制节能措施...................................... - 51 -4.1.8 电气节能措施...................................... - 51 -4.2 节能管理措施评估....................................... - 52 -4.3 单项节能工程........................................... - 53 -4.4 节能措施效果评估....................................... - 54 -4.5 节能措施经济性评估..................................... - 55 -4.6 本章评估小结........................................... - 55 -5 项目能源利用状况核算......................................... - 57 -5.1 节能评估前项目能源利用情况............................. - 57 -5.2 能评后项目能源利用情况................................. - 57 -5.3 本章评估小结........................................... - 60 -6 项目能源消费及能效水平评估................................... - 61 -6.1 项目对所在地能源消费增量的影响评估..................... - 61 -6.2 项目对所在地完成节能目标的影响评估..................... - 61 -6.3 项目能源供应条件及落实情况............................. - 62 -6.4 项目能效水平评估....................................... - 62 -6.5 本章评估小结........................................... - 62 -7 结论........................................................ - 64 -附件目录：附录1 主要用能设备一览表附录2 项目购入能源的供应协议附录3 项目能源消费、能量平衡机能耗计算相关图、表等前言某化纤企业纤维科技有限公司于2011年注册资成立，决定拟以回收聚酯瓶再生切片为原料，依托大连合成纤维研究所、东北大学等单位技术支持，采用国产最成熟、先进的江阴新纶化纤厂提供短纤纺丝工艺技术与装置建设生产涤纶短纤维项目。

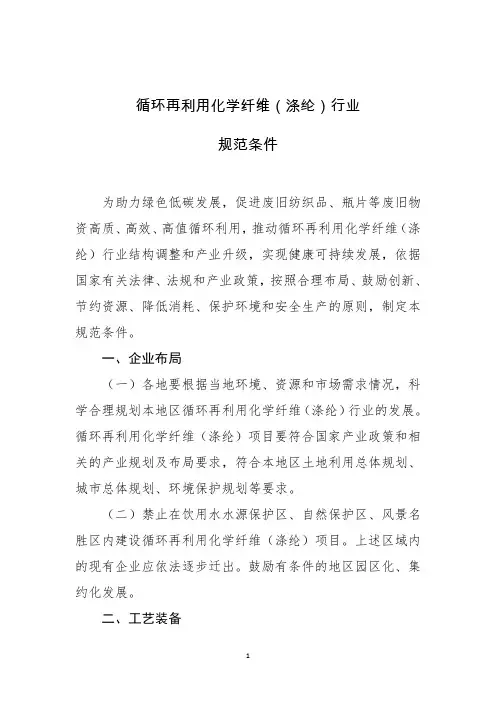

循环再利用化学纤维（涤纶）行业规范条件为助力绿色低碳发展，促进废旧纺织品、瓶片等废旧物资高质、高效、高值循环利用，推动循环再利用化学纤维（涤纶）行业结构调整和产业升级，实现健康可持续发展，依据国家有关法律、法规和产业政策，按照合理布局、鼓励创新、节约资源、降低消耗、保护环境和安全生产的原则，制定本规范条件。
一、企业布局（一）各地要根据当地环境、资源和市场需求情况，科学合理规划本地区循环再利用化学纤维（涤纶）行业的发展。
循环再利用化学纤维（涤纶）项目要符合国家产业政策和相关的产业规划及布局要求，符合本地区土地利用总体规划、城市总体规划、环境保护规划等要求。
（二）禁止在饮用水水源保护区、自然保护区、风景名胜区内建设循环再利用化学纤维（涤纶）项目。
上述区域内的现有企业应依法逐步迁出。
鼓励有条件的地区园区化、集约化发展。
二、工艺装备（一）循环再利用化学纤维（涤纶）项目应符合产业结构调整指导目录有关规定，不得使用限制类、淘汰类工艺装备。
企业应积极发展智能制造、绿色制造，推动大数据、人工智能、工业互联网等新技术的应用，采用消耗少、效率高、无污染或少污染的工艺设备，逐步实现智能化、绿色化转型。
（二）循环再利用化学纤维（涤纶）原料主要包括瓶片、泡料和再生切片。
瓶片生产应采用自动连续生产线，具有自动进料装置、自动分选（包括金属、材质、颜色等）装置、清洗水处理及循环利用装置；泡料生产应配备节能型粉碎、摩擦成粒、冷却、废气处理等设备；再生切片生产应采用节能熔融切粒技术和设备，配备废气收集装置。
（三）短纤维生产线的主机应采用节能电机，具有可切换连续熔体过滤装置、熔体均质化装置、自动打包装置。
（四）长丝生产线的主机应采用节能电机，具有连续干燥、连续生产熔体过滤切换、熔体均质化、自动卷绕等装置。
三、质量管理（一）循环再利用化学纤维（涤纶）生产企业应牢固树立质量第一的意识，坚持优质发展，产品质量应符合相关标准要求；加强人员技能培训，提高员工综合素养和质量意识；加强全面质量管理，推广应用先进质量管理方法，提高全员全过程全方位质量控制水平。
