电磁铁和电磁继电器电磁铁是通过电流通过线圈产生磁场的一种装置。

当电流通过线圈时，线圈周围会产生一个磁场，这个磁场可以吸引或排斥其他物体。

这个原理可以用来制造电磁铁。

电磁铁的结构一般由一个线圈和一个铁芯组成。

线圈是由导线绕成的，当电流通过线圈时，会在导线周围产生一个磁场。

铁芯是一个铁制的物体，它的作用是增强磁场。

当电流通过线圈时，磁场会在铁芯中集中，从而增强磁力。

这样，电磁铁就可以产生很强的磁力。

电磁铁有很多应用场景。

其中一个常见的应用就是吸盘。

通过将电磁铁与吸盘结合在一起，可以利用电磁铁的磁力吸附其他物体，实现吸盘的功能。

另一个常见的应用是电磁铁的用于制动系统。

在一些机械设备中，可以通过控制电磁铁的开关来实现制动或释放的功能。

除了电磁铁，电磁继电器也是一个常见的电子器件。

电磁继电器是一种通过电磁力来实现开关控制的装置。

它由线圈、铁芯和触点组成。

当线圈通电时，磁力会吸引铁芯，使得触点闭合或打开。

电磁继电器有很多应用场景。

其中一个常见的应用是电路保护。

在电路中，可以通过电磁继电器来监测电流的大小，并在电流超过某个阈值时切断电路，起到保护的作用。

另一个常见的应用是自动控制系统。

通过将电磁继电器与其他传感器或执行器连接起来，可以实现自动控制系统的功能。

电磁继电器的特点是可靠性高、寿命长。

它可以在高电流和高压环境下工作，并且能够承受较大的电流冲击。

这使得电磁继电器在工业控制系统中得到广泛应用。

电磁铁和电磁继电器的发展史可以追溯到19世纪。

当时，科学家们开始研究和探索电磁现象，并尝试制造出能够产生电磁力的设备。

随着科学技术的进步，电磁铁和电磁继电器的性能和应用范围都得到了大幅度提升。

总结一下，电磁铁和电磁继电器是利用电磁力来实现吸附、制动、开关控制等功能的装置。

它们在各个领域都有着广泛的应用，并对现代化的工业、交通、通信等系统起到了重要的作用。

随着科技的进步，电磁铁和电磁继电器的性能和功能还将不断发展和完善。

电磁铁和电磁继电器电磁铁和电磁继电器是现代电子技术中常见的电子元器件，它们都基于电磁现象工作，起到控制电流和电压的作用。

本文将详细介绍电磁铁和电磁继电器的概念、原理、应用以及优缺点。

一、电磁铁电磁铁是一种利用电流通过线圈产生磁场并且具有强大磁性的装置。

它的主要组成部分包括铁心、线圈和绝缘材料。

当电流通过线圈时，线圈周围就会产生一个磁场，在铁心中产生强大的磁性，使得铁心能够吸附磁性材料。

它的吸附力大小与电流大小成正比。

电磁铁广泛应用于各种领域。

在工业领域，电磁铁常用于起重机械、磁选设备等方面。

例如，在起重机械中，可以通过控制电流的大小来控制电磁铁的磁性，从而起到吸附或释放物体的作用。

在科研领域，电磁铁也常用于实验装置或磁场生成器中，用于产生特定的磁场。

电磁铁的优点是吸附力强大，且通过控制电流可以实现磁性的开关控制。

然而，电磁铁也存在一些缺点。

首先，电磁铁的工作需要持续的电流供应，如果断电或电流异常，磁性将丧失。

其次，电磁铁工作时会产生较大的热量，需要进行散热措施。

二、电磁继电器电磁继电器是一种控制电流和电压的开关装置。

它由线圈、铁芯、触点和外壳等部分组成。

当线圈通过电流时，产生的磁场会吸引铁芯，使得触点闭合或断开，从而控制电流的通断。

电磁继电器广泛应用于电力系统、电子设备、通信设备等领域。

在电力系统中，电磁继电器常用于保护和控制电路，如过载保护、短路保护等。

在电子设备中，电磁继电器用于实现不同电路之间的切换。

在通信设备中，电磁继电器用于控制信号的转发和路由。

电磁继电器具有很多优点。

首先，它具有较高的开关容量，能够承受较大的电流和电压。

其次，电磁继电器的操作可靠，能够长时间保持通断状态。

此外，电磁继电器还能够实现多路切换和保护功能。

然而，电磁继电器也存在一些缺点。

由于线圈中通过的电流较大，电磁继电器工作时会产生较大的热量，需要进行散热。

另外，由于机械触点的存在，电磁继电器的寿命较短，容易磨损。

综上所述，电磁铁和电磁继电器是常见的电磁元器件。

电磁铁、电磁继电器教案第一章：电磁铁的基本原理1.1 电磁铁的定义1.2 电磁铁的构造1.3 电磁铁的工作原理1.4 电磁铁的分类与应用第二章：电磁铁的设计与制作2.1 电磁铁的设计要点2.2 电磁铁的制作步骤2.3 电磁铁的调试与优化2.4 电磁铁的实际应用案例第三章：电磁继电器的基本原理3.1 电磁继电器的定义3.2 电磁继电器的构造3.3 电磁继电器的工作原理3.4 电磁继电器的分类与应用第四章：电磁继电器的应用与控制4.1 电磁继电器的应用场景4.2 电磁继电器的控制方式4.3 电磁继电器的接线与调试4.4 电磁继电器的实际应用案例第五章：电磁铁与电磁继电器的综合应用5.1 电磁铁与电磁继电器在工业领域的应用5.2 电磁铁与电磁继电器在家庭领域的应用5.3 电磁铁与电磁继电器在科技领域的应用5.4 电磁铁与电磁继电器的创新应用与前景展望第六章：电磁铁与电磁继电器的实验与分析6.1 电磁铁的磁性强弱与线圈匝数的关系实验6.2 电磁铁的磁极与线圈绕制方向的关系实验6.3 电磁继电器的触点切换实验6.4 电磁继电器的延时控制实验第七章：电磁铁与电磁继电器的项目设计与实践7.1 设计一个简单的电磁铁开关电路7.2 设计一个电磁继电器控制的照明电路7.3 设计一个电磁继电器控制的电动机启停电路7.4 实践项目：制作一个简易的电磁继电器控制器第八章：电磁铁与电磁继电器的维护与故障排除8.1 电磁铁的维护与保养8.2 电磁继电器的常见故障及排除方法8.3 电磁铁与电磁继电器的安全使用注意事项8.4 电磁铁与电磁继电器的故障案例分析第九章：电磁铁与电磁继电器在现代科技中的应用9.1 电磁铁在现代科技领域的应用案例9.2 电磁继电器在现代科技领域的应用案例9.3 电磁铁与电磁继电器的智能化发展9.4 电磁铁与电磁继电器在物联网中的应用前景第十章：电磁铁与电磁继电器的教育与培训10.1 电磁铁与电磁继电器的教育意义10.2 电磁铁与电磁继电器教学资源的开发与利用10.3 电磁铁与电磁继电器教学活动的设计与组织10.4 电磁铁与电磁继电器培训课程的设置与实施重点和难点解析一、电磁铁的基本原理难点解析：电磁铁的工作原理涉及到电流与磁场的关系，需要理解电流产生磁场的原理。

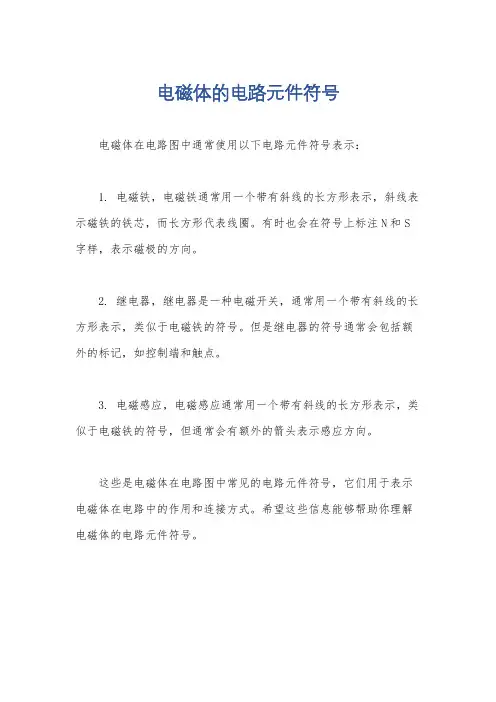

电磁体的电路元件符号
电磁体在电路图中通常使用以下电路元件符号表示：
1. 电磁铁，电磁铁通常用一个带有斜线的长方形表示，斜线表示磁铁的铁芯，而长方形代表线圈。

有时也会在符号上标注N和S 字样，表示磁极的方向。

2. 继电器，继电器是一种电磁开关，通常用一个带有斜线的长方形表示，类似于电磁铁的符号。

但是继电器的符号通常会包括额外的标记，如控制端和触点。

3. 电磁感应，电磁感应通常用一个带有斜线的长方形表示，类似于电磁铁的符号，但通常会有额外的箭头表示感应方向。

这些是电磁体在电路图中常见的电路元件符号，它们用于表示电磁体在电路中的作用和连接方式。

希望这些信息能够帮助你理解电磁体的电路元件符号。

常用继电器符号表示
常用继电器符号表示如下：
1.电磁继电器：EMR 电磁继电器是一种利用电磁铁控制电路的继电器。

电气文字符
号为EMR。

2.固态继电器：SSR 固态继电器是一种利用半导体器件控制电路的继电器。

电气文字
符号为SSR。

3.磁保持继电器：MCR 磁保持继电器是一种利用永久磁铁来保持电路状态的继电器。

电气文字符号为MCR。

4.其他常用符号：
•电流继电器KA 、LJ。

•负序电流继电器KAN、FLJ。

•零序电流继电器KAZ、LLJ。

•电压继电器KV、YJ。

•正序电压继电器KVP、ZYJ。

•负序电压继电器KVN、FYJ。

•零序电压继电器KVZ、LYJ。

•时间继电器KT、SJ。

•功率继电器KP、GJ。

•差动继电器KD、CJ。

•信号继电器KS、XJ。

•信号冲击继电器KAI、XMJ。

•继电器KC、ZJ。

•热继电器KR、RJ。

•阻抗继电器KI、ZKJ。

5.线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长
方框。

同时在长方框内或长方框旁标上继电器的文字符号“J”。

继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

另一种是按照电路连接的需要，把各个触点分别画到各自的位置上。

这些符号只是常用的，实际上还有很多其他类型的继电器，它们的符号也会有所不同，具体可以查阅相关文献资料或咨询电气工程师了解更多信息。

电磁铁~电磁继电器教案第二十章电与磁第三节电磁铁电磁继电器课程解读一、研究目标：1.知道电磁铁的构造和工作原理。

2.了解电磁铁的磁性大小与通入电流的大小、电磁铁的外形及匝数有关，磁极极性与通入的电流方向有关，有无磁性可由通断电流控制。

3.知道电磁铁的有关应用。

4.了解电磁继电器的构造及工作原理。

5.知道电磁继电器的应用。

二、重点、难点：重点：研究电磁铁的特点，电磁铁的磁性强弱跟哪些因素有关系。

难点：电磁继电器的有关应用。

三、考点分析：1.考查重点：电磁铁的特点和应用，电磁继电器的构造、工作原理及应用。

2.题型：填空题、选择题、实验题。

3.在中考中所占的分值为3-5分，占总分值的4％左右。

常识梳理一、电磁铁1.电磁铁：内部插入铁芯的螺线管。

2.影响电磁铁磁性强弱的因素：电磁铁线圈的匝数越多、线圈的横截面积越大、经由过程线圈的电流越强，线圈的磁场就越强；线圈中间插入铁芯后，磁场会增强3.优点：电磁铁磁性的有无用通断电来控制，磁性强弱用电流大小来控制；它的南北极用电流方向来控制；使用起来非常方便。

4.应用：电磁起重机、电铃、发电机、电动机等。

二、电磁继电器1.布局：电磁继电器由电磁铁、衔铁、弹簧、静触点、动触点等组成。

2.原理：电磁继电器是利用电流的磁效应工作的。

3.电磁继电器的实质就是利用电磁铁控制工作电路通、断的开关。

4.电磁继电器的使用：利用电磁继电器可以实现用低电压、弱电流来控制高电压、强电流的工作；也可以实现远距离操纵和自动控制。

如：电铃、水位自动报警器、防盗报警器等。

电铃水位自动报警器恒温箱报警器防盗报警器三、电磁阀门1.布局：电磁阀由阀体、滑阀、衔铁、电磁线圈等组成。

2.工作道理：电磁阀车门是经由过程改变线圈中电流的通断，来实现磁性的有没有的，电磁铁的挪动带动滑阀挪动，完成车门的关闭和翻开。

3.电磁阀的其他应用：燃气热水器的电磁阀门、全自动洗衣机的进、排水系统等。

四、磁悬浮列车1.磁悬浮列车的工作道理：磁悬浮列车主要依靠磁场感化来实现支撑、导向、牵引和制动功用。
