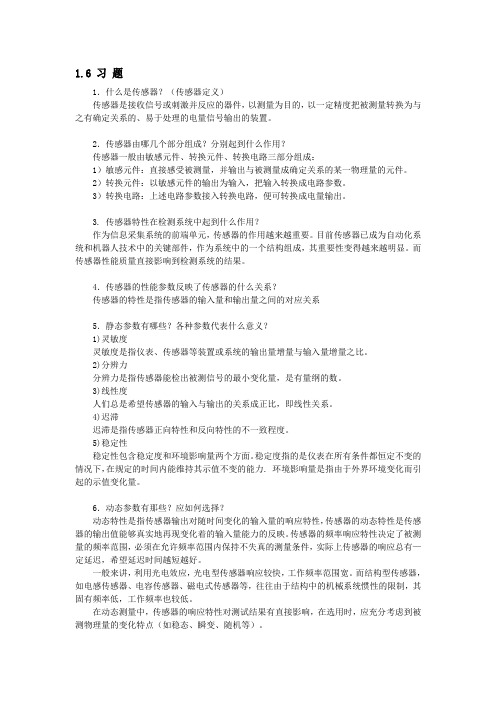

传感器技术及应用第2讲传感器的输入输出特性

1．什么是传感器？（传感器定义）传感器是接收信号或刺激并反应的器件，以测量为目的，以一定精度把被测量转换为与之有确定关系的、易于处理的电量信号输出的装置。

2．传感器由哪几个部分组成？分别起到什么作用？传感器一般由敏感元件、转换元件、转换电路三部分组成：1）敏感元件：直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

2）转换元件：以敏感元件的输出为输入，把输入转换成电路参数。

3）转换电路：上述电路参数接入转换电路，便可转换成电量输出。

3. 传感器特性在检测系统中起到什么作用？作为信息采集系统的前端单元，传感器的作用越来越重要。

目前传感器已成为自动化系统和机器人技术中的关键部件，作为系统中的一个结构组成，其重要性变得越来越明显。

而传感器性能质量直接影响到检测系统的结果。

4．传感器的性能参数反映了传感器的什么关系？传感器的特性是指传感器的输入量和输出量之间的对应关系5．静态参数有哪些？各种参数代表什么意义？1)灵敏度灵敏度是指仪表、传感器等装置或系统的输出量增量与输入量增量之比。

2)分辨力分辨力是指传感器能检出被测信号的最小变化量，是有量纲的数。

3)线性度人们总是希望传感器的输入与输出的关系成正比，即线性关系。

4)迟滞迟滞是指传感器正向特性和反向特性的不一致程度。

5)稳定性稳定性包含稳定度和环境影响量两个方面。

稳定度指的是仪表在所有条件都恒定不变的情况下，在规定的时间内能维持其示值不变的能力. 环境影响量是指由于外界环境变化而引起的示值变化量。

6．动态参数有那些？应如何选择？动态特性是指传感器输出对随时间变化的输入量的响应特性，传感器的动态特性是传感器的输出值能够真实地再现变化着的输入量能力的反映。

传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。

一般来讲，利用光电效应，光电型传感器响应较快，工作频率范围宽。

传感器技术及应用——教学大纲一、课程基本信息课程编号：17z8315课程名称：传感器技术及应用Sensor Technology and Application学分/学时：3/42先修课程：主要有：物理、材料力学(工程力学)、电工基础、电子技术基础、自动控制元件、自动控制理论。

二、课程教学目的本课程是仪器科学与光电工程学院测控技术与仪器专业本科生的专业课。

其目标是：提供了解、使用、分析和初步设计常用传感器的敏感元件及系统的理论与实践基础，为后续其他专业课打下较坚实的基础。

三、课程教学任务通过本课程的学习，让学生了解传感器技术的发展现状、特点，在信息技术中的重要地位、作用；掌握信息获取范畴的广义理解；掌握常用传感器的基本工作原理，实现方式与结构；了解传感器技术在国防工业和一般工业领域中的典型应用；同时使学生能够在自动化系统、智能化系统中正确应用常用的传感器技术。

四、教学内容及基本要求本课程理论与实践紧密结合。

主要讲授传感器的性能评估，目前在工业领域中常用的几种典型的、有代表性的传感器的敏感元件的物理效应、变换原理、工作特性、主要结构、信号转换电路、误差及其补偿、合理应用等。

同时本课程也重视对新型传感器技术及应用的介绍。

传感器结构设计、工艺及所用材料只作一般介绍。

本课程主要内容可以分为三部分。

第一部分是关于传感器技术的基础理论与知识，共15个学时；第二部分是关于典型传感器的讨论，这是课程的重点，共21个学时；第三部分是关于近年来出现的新型传感器、应用示例的讨论，共6个学时。

教学的基本知识模块顺序及对应的单元教学任务。

五、教学安排及方式第1章绪论（6学时，基本掌握，讲授为主）1.1 传感器的作用与功能1.2 传感器的分类1.3 传感器技术的特点1.4 传感器技术的发展1.5 与传感器技术相关的一些基本概念1.6 本教材的特点及主要内容第2章传感器的特性（5学时，掌握，讲授为主，讨论为辅）2.1 传感器静态特性的一般描述2.2 传感器的静态标定2.3 传感器的主要静态性能指标及其计算第3章基本弹性敏感元件的力学特性（4学时，掌握，讲授为主）3.1 概述3.2 弹性敏感元件的基本特性3.3 基本弹性敏感元件的力学特性3.4 弹性敏感元件的材料第4章电位器式传感器（1学时，掌握，讨论为主，讲授为辅）4.1 概述4.2 线绕式电位器的特性4.3 非线性电位器4.4 电位器的负载特性及负载误差4.5 非线绕式电位器4.6 典型的电位器式传感器第5章应变式传感器（5学时，掌握，讲授为主，讨论为辅）5.1 应变式变换原理5.2 金属应变片5.3 应变片的动态响应特性5.4 应变片的温度误差及其补偿5.5 电桥原理5.6 典型的应变式传感器第6章压阻式传感器（2.5学时，掌握，讲授为主）6.1 压阻式变换原理6.2 典型的压阻式传感器第7章热电式传感器（2.5学时，掌握，讲授为主，讨论为辅） 7.1 概述7.2 热电阻测温传感器7.3 热电偶测温7.4 半导体P-N结测温传感器7.5 其他测温系统第8章电容式传感器（1学时，掌握，讲授为主，讨论为辅）8.1 基本电容式敏感元件8.2 电容式敏感元件的主要特性8.3 电容式变换元件的信号转换电路8.4 典型的电容式传感器8.5 电容式传感器的结构及抗干扰问题第9章变磁路式传感器（2学时，掌握，讨论为主，讲授为辅）9.1 电感式变换原理9.2 差动变压器式变换元件9.3 电涡流式变换原理9.4 霍尔效应及元件9.5 典型的变磁路式传感器第10章压电式传感器（1学时，基本掌握，讲授为主）10.1 石英晶体10.2 压电陶瓷10.3 聚偏二氟乙烯10.4 压电换能元件的等效电路10.5 压电换能元件的信号转换电路10.6 压电式传感器的抗干扰问题10.7 典型的压电式传感器第11章谐振式传感器（6学时，基本掌握，讲授为主）11.1 谐振状态及其评估11.2 闭环自激系统的实现11.3 振动筒压力传感器11.4 谐振膜式压力传感器11.5 石英谐振梁式压力传感器11.6 谐振式科里奥利直接质量流量传感器第12章微机械与智能化传感器技术（5时，基本掌握，讲授为主，讨论为辅）12.1 概述12.2 几种典型的微硅机械传感器12.3 几种典型的智能化传感器12.4 若干新型传感器应用实例分析课程总结（1学时，讲授为主，讨论为辅）六、教学的基本思路“传感器技术及应用”教学以“一条主线、二个基础、三个重点、多个独立模块”的基本原则来进行。

第1章传感器特性习题答案：5.答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。

传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。

人们根据传感器的静特性来选择合适的传感器。

9．解：10. 解：11．解：带入数据拟合直线灵敏度 0.68,线性度±7% 。

，，，，，，13．解：此题与炉温实验的测试曲线类似:14．解：15．解：所求幅值误差为1.109,相位滞后33042,所求幅值误差为1.109,相位滞后33042,16．答：dy/dx=1-0.00014x。

微分值在x<7143Pa时为正，x>7143Pa时为负，故不能使用。

17．答：⑴20。

C时，0～100ppm对应得电阻变化为250～350 kΩ。

V0在48.78～67.63mV之间变化。

⑵如果R2=10 MΩ，R3=250 kΩ，20。

C时，V0在0～18.85mV之间变化。

30。

C时V0在46.46mV（0ppm）～64.43mV（100ppm）之间变化。

⑶20。

C时，V0为0～18.85mV，30。

C时V0为0～17.79mV，如果零点不随温度变化，灵敏度约降低4.9%。

但相对（2）得情况来说有很大的改善。

18．答：感应电压=2πfCRSVN,以f=50/60Hz, RS=1kΩ, VN=100代入，并保证单位一致，得：感应电压=2π*60*500*10-12*1000*100[V]=1.8*10-2V第3章应变式传感器概述习题答案9. 答：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）10．答：敏感元件与弹性元件温度误差不同产生虚假误差，可采用自补偿和线路补偿。

11．解：12．解：13．解：①是ΔR/R=2（Δl/l）。

因为电阻变化率是ΔR/R=0.001，所以Δl/l（应变）=0.0005=5*10-4。

思考题与习题参考答案第1章1-1 什么叫传感器？它由哪几部分组成？它们的相互作用及相互关系如何？ 答：传感器是把被测量转换成电化学量的装置，由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器输出信号一般都很微弱，需要信号调理与转换电路进行放大、运算调制等，此外信号调理转换电路以及传感器的工作必须有辅助电源，因此信号调理转换电路以及所需的电源都应作为传感器组成的一部分。

1-2 什么是传感器的静态特性？它有哪些性能指标？分别说明这些指标的含义？答：传感器的静态特性是指被测量的值处于稳定状态时的输入与输出的关系。

衡量静态特性的重要指标是线性度、 灵敏度，迟滞和重复性等。

灵敏度是输入量∆y 与引起输入量增量∆y 的相应输入量增量∆x 之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

迟滞是指传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象。

重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

漂移是指在输入量不变的情况下，传感器输出量随时间变化的现象。

精度是用来评价系统的优良程度。

1-3 某线性位移测量仪，当被测位移X 由3.0mm 变到4.0mm 时，位移测量仪的输出电压V 由3.0V 减至2.0V ，求该仪器的灵敏度。

解：该仪器的灵敏度为10.30.40.30.2X V -=--=∆∆=S （V/mm ） 1-4 用测量范围为-50～150KPa 的压力传感器测量140KPa 压力时，传感器测得示值为142KPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差：X L ∆=-=142-140=2 相对误差100%L δ∆=⨯=2100% 1.4285%140⨯= 标称相对误差即%100⨯∆=x ξ=2100% 1.4084%142⨯= 引用误差100%-γ∆=⨯测量范围上限测量范围下限 =22100%1%150(50)200=⨯=--1-5 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。

传感器原理及应用技术传感器在现代科技中扮演着重要的角色，它们能够将环境中的各种物理量转化为电信号，并通过相应的技术进行采集和处理，为各种行业和领域提供了重要的数据支持。

本文将介绍传感器的基本原理以及其在不同领域的应用技术。

一、传感器的基本原理传感器是一种能够感知环境中各种物理量并将其转化为电信号的装置。

传感器的基本原理主要包括输入、转换和输出三个环节。

输入环节：传感器接收来自环境中的物理量，比如温度、压力、湿度等，并将其转化为电信号的形式。

这些物理量可以通过各种感应元件来实现，如热敏电阻、压阻、湿敏电容等。

转换环节：传感器将输入信号转化为适合采集和处理的信号形式，通常是电压信号或电流信号。

这一过程需要借助传感器内部的电路结构来实现，如放大、滤波、线性化等。

输出环节：转换后的信号被传感器输出，通常以模拟信号或数字信号的形式向外部传递。

输出信号的特性与传感器的类型和应用有关，比如模拟量输出或数字量输出。

二、传感器的应用技术传感器的应用极为广泛，涵盖了工业、农业、医疗、环保等众多领域。

下面将介绍几个典型的应用技术。

1. 温度传感器温度传感器可用于各种温度监测和控制场景。

常见的温度传感器包括热敏电阻、热电偶和热电阻等。

它们基于物质热敏性质随温度变化的原理，将温度转化为电信号输出。

在工业生产中，温度传感器广泛应用于炉温控制、室内温度监测等领域。

2. 压力传感器压力传感器用于测量各种气体和液体的压力。

根据压力的不同，常见的压力传感器有压阻式、电容式和压电式传感器。

它们利用物理量的压力与电阻、电容或电荷之间的关系，将压力转化为电信号输出。

在汽车工业中，压力传感器用于发动机燃油喷射系统的控制，提供准确的压力数据。

3. 湿度传感器湿度传感器广泛应用于气象、农业和家庭环境等领域，用于测量和控制环境的湿度。

湿度传感器的常见类型有湿敏电阻、湿敏电容和热电式湿度传感器。

它们基于介质的湿度对电阻、电容或热敏性质的影响，将湿度转化为电信号输出。

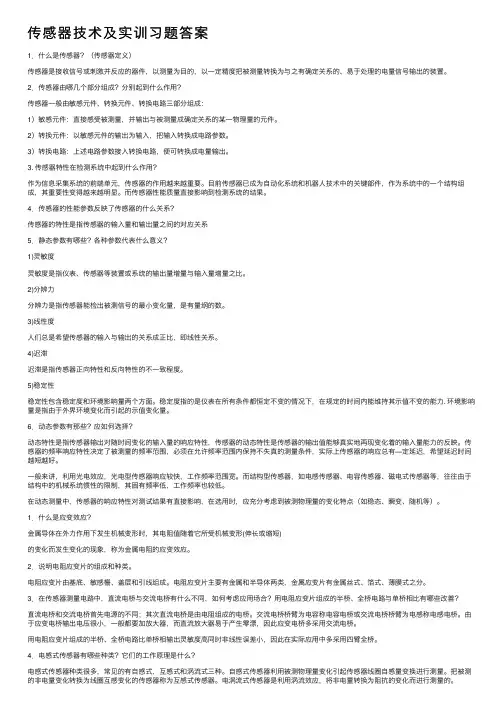

传感器技术及实训习题答案1．什么是传感器？（传感器定义）传感器是接收信号或刺激并反应的器件，以测量为⽬的，以⼀定精度把被测量转换为与之有确定关系的、易于处理的电量信号输出的装置。

2．传感器由哪⼏个部分组成？分别起到什么作⽤？传感器⼀般由敏感元件、转换元件、转换电路三部分组成：1）敏感元件：直接感受被测量，并输出与被测量成确定关系的某⼀物理量的元件。

2）转换元件：以敏感元件的输出为输⼊，把输⼊转换成电路参数。

3）转换电路：上述电路参数接⼊转换电路，便可转换成电量输出。

3. 传感器特性在检测系统中起到什么作⽤？作为信息采集系统的前端单元，传感器的作⽤越来越重要。

⽬前传感器已成为⾃动化系统和机器⼈技术中的关键部件，作为系统中的⼀个结构组成，其重要性变得越来越明显。

⽽传感器性能质量直接影响到检测系统的结果。

4．传感器的性能参数反映了传感器的什么关系？传感器的特性是指传感器的输⼊量和输出量之间的对应关系5．静态参数有哪些？各种参数代表什么意义？1)灵敏度灵敏度是指仪表、传感器等装置或系统的输出量增量与输⼊量增量之⽐。

2)分辨⼒分辨⼒是指传感器能检出被测信号的最⼩变化量，是有量纲的数。

3)线性度⼈们总是希望传感器的输⼊与输出的关系成正⽐，即线性关系。

4)迟滞迟滞是指传感器正向特性和反向特性的不⼀致程度。

5)稳定性稳定性包含稳定度和环境影响量两个⽅⾯。

稳定度指的是仪表在所有条件都恒定不变的情况下，在规定的时间内能维持其⽰值不变的能⼒. 环境影响量是指由于外界环境变化⽽引起的⽰值变化量。

6．动态参数有那些？应如何选择？动态特性是指传感器输出对随时间变化的输⼊量的响应特性，传感器的动态特性是传感器的输出值能够真实地再现变化着的输⼊量能⼒的反映。

传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。

⼀般来讲，利⽤光电效应，光电型传感器响应较快，⼯作频率范围宽。

《传感器与检测技术(第4版)》机械工业出版社)习题参考答案(完全版)第1章概述学习拓展：以智能手机为例，其所包含的传感器有：加速度传感器、重力传感器、光线传感器、距离传感器、磁（场）传感器、陀螺仪、GPS位置传感器、指纹传感器、霍尔传感器、气压传感器、心率传感器、血氧传感器、温度传感器、摄像头等。

1.1 什么是传感器？答：传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。

1.2 传感器的共性是什么？答：传感器的共性就是利用物理定律和物质的物理、化学或生物特性，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。

1.3 传感器一般由哪几部分组成？答：传感器的基本组成分为敏感元件和转换元件。

此外，一般还包括信号调理电路、辅助电源等。

1.4 传感器是如何进行分类的？答：①按输入量分，包括位移传感器、速度传感器、温度传感器、压力传感器等；②按输出量分，有模拟式传感器和数字式传感器；③按工作原理分，有应变式、电容式、电感式、压电式、热电式传感器等；④按基本效应分，可分为物理型、化学型和生物型三种传感器；⑤按构成分，分为物性型和结构型；⑥按能量变换关系分，可分为能量变换型和能量控制型传感器。

⑦按技术特征分，分为普通传感器和新型传感器；○8按传感器的尺寸大小可分为宏传感器和微传感器；○9按传感器的存在形式可分为硬传感器和软传感器。

1.5 传感器技术的发展趋势有哪些？答：总体上说，传感器技术的发展趋势可以概括为九个方面：一是提高与改善传感器的技术性能；二是开展基础理论研究，寻找新原理、开发新材料、采用新工艺或探索新功能等；最新的发展还包括传感器的无线化、微型化、集成化、网络化、智能化、安全化和虚拟化。

这些发展不是独立的，往往相辅相成、彼此关联、相互融合，从而推动传感器由分离器件向数字化、网络化、系统集成与功能复合和应用创新方向发展。

《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案 教材：传感器技术（第3版）贾伯年主编，及其他参考书第2章 电阻式传感器2-1 金属应变计与半导体应变计在工作机理上有何异同？试比较应变计各种灵敏系数概念的不同物理意义。

答：（1）相同点：它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化所；不同点：金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。

（2）对于金属材料，灵敏系数K0=Km=(1+2μ)+C(1-2μ)。

前部分为受力后金属几何尺寸变化，一般μ≈0.3，因此（1+2μ）=1.6；后部分为电阻率随应变而变的部分。

金属丝材的应变电阻效应以结构尺寸变化为主。

对于半导体材料，灵敏系数K0=Ks=(1+2μ)+πE 。

前部分同样为尺寸变化，后部分为半导体材料的压阻效应所致，而πE>>(1+2μ)，因此K0=Ks=πE 。

半导体材料的应变电阻效应主要基于压阻效应。

2-2 从丝绕式应变计的横向效应考虑，应该如何正确选择和使用应变计？在测量应力梯度较大或应力集中的静态应力和动态应力时，还需考虑什么因素？2-3 简述电阻应变计产生热输出（温度误差）的原因及其补偿办法。

答：电阻应变计的温度效应及其热输出由两部分组成：前部分为热阻效应所造成；后部分为敏感栅与试件热膨胀失配所引起。

在工作温度变化较大时，会产生温度误差。

补偿办法：1、温度自补偿法 （1）单丝自补偿应变计；(2) 双丝自补偿应变计2、桥路补偿法 （1）双丝半桥式；（2）补偿块法2-4 试述应变电桥产生非线性的原因及消减非线性误差的措施。

答：原因：)(211)(44433221144332211R R R R R R R R R R R R R R R R U U ∆+∆+∆+∆+∆-∆+∆-∆=∆ 上式分母中含ΔRi/Ri ，是造成输出量的非线性因素。
