河工大 期末考试题 电子与电工技术

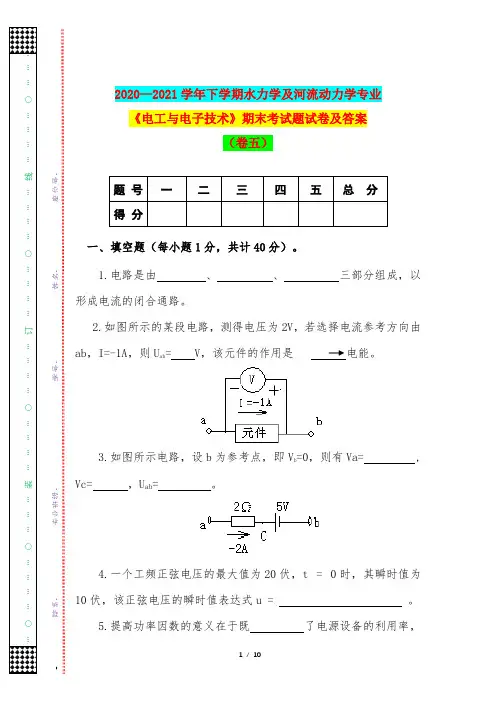

2020—2021学年下学期水力学及河流动力学专业 《电工与电子技术》期末考试题试卷及答案（卷五）题 号 一 二 三 四 五 总 分得 分一、填空题（每小题1分，共计40分）。

1.电路是由 、 、 三部分组成，以形成电流的闭合通路。

2.如图所示的某段电路，测得电压为2V ，若选择电流参考方向由ab ，I=-1A ，则U ab = V ，该元件的作用是 电能。

3.如图所示电路，设b 为参考点，即V b =0，则有Va= , Vc= ，U ab = 。

4.一个工频正弦电压的最大值为20伏，t = 0时，其瞬时值为10伏，该正弦电压的瞬时值表达式u = 。

5.提高功率因数的意义在于既 了电源设备的利用率，…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：同时又了线路的功率及电压损耗。

6.若将电源定子绕组末端连在一起，分别由三个始端引出三条输电线，称为星形连接。

这三条线称为，末端连接点称中性点，从中性点引出的导线称为。

7.对称的三相电路中的有功功率为P=3 U L I L COSϕ，式中角ϕ是与之间的相位差。

8.在电力系统中传输电能的变压器称为变压器。

9.三相异步电动机的制动方法有、和三种。

10.笼型异步电动的起动方法分为、两种。

11.电气原理图分为和两部分。

12.交流接触器线圈通电时，动合触头，动断触头。

13．在直流电路中，电感可以看作短路，电容可以看作断路。

14.三相电源连接成星形连接每相上的电压由始端指向末端，叫；端线与端线之间的电压叫。

15.三相电源三相绕组一相的末端与另一相的始端依次连接成三角形，从连接点引出三条相线供电称为三角形连接。

三角形连接中：有效值等于有效值。

16.三相电路中，通常可把三相负载连接成星形、三角形两种形式。

三相负载的一端连接在一起称中性点，另一端和中性点分别引出导线与三相电源及三相电源的中性点连接组成供电系统，叫做（）制。

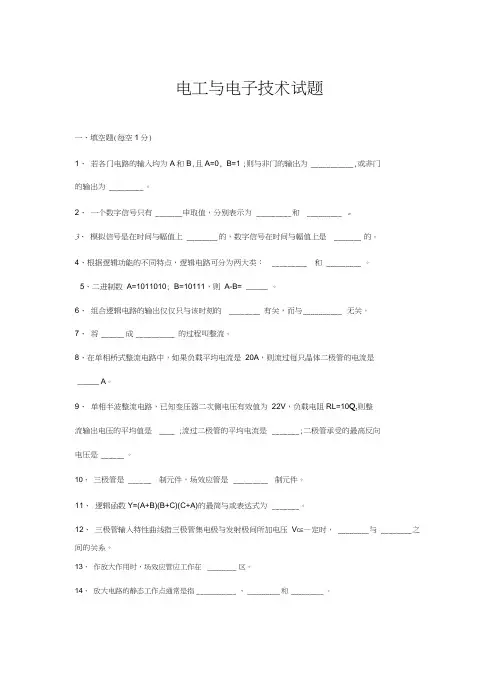

电工与电子技术试题一、填空题(每空1分)1、若各门电路的输入均为A和B,且A=0, B=1 ;则与非门的输出为___________ ,或非门的输出为 _________ 。

2、一个数字信号只有 _______ 申取值，分别表示为_________ 和 _________ 。

3、模拟信号是在时间与幅值上 ________ 的，数字信号在时间与幅值上是 _______ 的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类： _________ 和_________ 。

5、二进制数A=1011010; B=10111，则A-B= _____ 。

6、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与__________ 无关。

7、将______ 成__________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是_____ A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Q,则整流输出电压的平均值是 ____ ;流过二极管的平均电流是_______ ;二极管承受的最高反向电压是 ______ 。

10、三极管是 ______ 制元件，场效应管是_________ 制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______ 。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE—定时， ________ 与 ________ 之间的关系。

13、作放大作用时，场效应管应工作在________ 区。

14、放大电路的静态工作点通常是指___________ 、_________ 和_________ 。

15、某三级放大电路中，测得Av仁10,Av2=10,Av3=100,总的放大倍数是 __________ 。

29、理想运算放大器的特点是和16、已知某小功率管的发射极电流IE=1.3mA,电流放大倍数=49,则其输入电阻rbe=17. 画放大器的直流通路时应将电容器视为18. 放大器外接一负载电阻RL后，输岀电阻ro将19. 加法器，R1= Rf=R2=R3=10絵，输入电压W=10 mv , V2=20 mv , V3=30 mv,则输岀电压为29、理想运算放大器的特点是和20. 化简逻辑函数AB B AB(11011)2 =( )10 (101010)2 =()10 (21)10 =( )2。

电力电子技术复习资料第一章1.3 试说明电力电子技术的定义，古典电力电子技术和现代电力电子技术之间主要有什么区别？（A卷）答：（1）电力电子技术是关于电力电子学得一门应用技术。

根据其发展历程可分为古典和现代电力电子技术两个发展时期。

（2）利用20世纪60年代发展起来的晶闸管及派生的GTO器件、功率整流管（SR）和GTO等为基础所形成的电力电子技术，可称之为古典电力电子技术。

由于上述器件的工作频率较低，控制不方便，因而均无法方便地实施高频PWM脉宽调制技术。

在消除电网的电流谐波、改善电网侧的功率因数、逆变器输出波形控制、减少环境噪声污染、进一步提高电能利用率、降低原材料消耗以及提高系统的动态性能等方面都遇到了困难。

现代电力电子技术可有效地解决以下问题：①改善电网侧功率因数，可达到接近于1 的理想目标；②有效改善电网侧和输出侧的谐波污染；③进一步提高系统的效率，实现大幅度节能；④加快系统的动态响应速度；⑤有效地控制环境噪声污染二、例举五种电力电子中关键技术？①电网电压同步锁相技术；②模块化并联技术；③电力系统谐波的检测与控制技术；④高动态性能的无速度传感器矢量控制技术；⑤变频调速中电机参数的自适应技术；⑥变频调速中磁链的自适应观测技术；⑦软开关PWM技术；⑧功率因数校正技术；⑨用户电力技术与灵活交流输电技术；⑩电力半导体器件的可靠性预测与设计技术等等。

第二章2.5晶闸管的非正常导通方式有哪几种？（A卷？）①正向转折导通：提高U AK正向电压，阳极电流I A增加，直至晶闸管转入通态；②温度导通：当温度增加时，流过PN 结（J2）的反偏漏电流随着增加，直至晶闸管转入导通；③du/dt 导通：各PN 结都存在着电容。

在A-K 两端加正向变化的电压时，各PN 结将流过充电电流，其作用也相当于阳极电流I A增加，直至晶闸管导通。

2、器件分类（A卷）按照输入信号分：电流型、电压型、可控与不可控、半控与全控3、GTO导通与关闭的条件是？应用中注意什么问题？（A卷）答：导通条件：A-K之间加正向电压，门极要有触发电流存在（IG）关闭条件：利用很大的负门极脉冲去关断GTO。

2020—2021学年上学期电气工程及其自动化专业 《电工与电子技术》期末考试题试卷及答案 （卷D ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题。

1. 在正常情况下鼠笼式转子的电动机允许在冷态下启动（2 次）次，且每次时间间隔不小于（5）分钟，允许在热态时启动（1）次，只有在事故处理或起动时间不超过（2～3）秒的电动机可以多启动一次。

2. 6KV 高压厂用电动机的绝缘电阻，在相同的环境及温度下测量，如本次测量低于上一次测量值的（1/3～1/5）倍时，应检查原因，并必须测量吸收比″R60/R15″，此值应大于（1.3）。

3. 电动机可以在额定电压下，电源频率（±l ％）变化内运行，其额定出力不变。

4. 主变冷却器（全停）允许在额定负荷下限时运行,若负荷小，主变上层油温未达到规定值时,允许上升到规定值,但主变最长运行时间不得超过（60）分钟。

5. 交流电动机的三相不平衡电流不得超过额定值的（10%），且任何一相电流不得超过（额定值）。

…○…………○………装…………○…………订…………○…………线…………○…………院系：专业班级：学号：姓名：座位号：6. 油浸自冷和油浸风冷方式的变压器，其上层油温的允许值最高不得超过（95）℃，一般不宜超过（85）℃。

7. 瓦斯保护二次回路一点接地时，应将重瓦斯保护改投（信号）位置。

8. 强迫油循环风冷的变压器上层油温一般不超过（75）℃，最高不超过（85）℃。

9. 变压器外加一次电压，一般不得超过该分接头额定值的（105％），此时变压器的二次侧可带额定电流。

10. 一般发电厂采用双母线接线，正常运行时每条母线上应保证有一个元件（接地），主变一般经（接地刀闸）接地，启备变中性点一般（直接）接地。

11. 6KV开关柜均设有“五防”机械闭锁装置，一般采用强制机械闭锁装置的闭锁功能是（小车开关在合闸状态时，不能移动）、（接地刀闸在合闸状态时，小车开关不能推入工作位置）、（开关在工作位置时，不能合上接地刀闸）、（接地刀闸不合，不能打开开关柜后挡板）。

考试课程： 电工与电子技术（三） A / B 卷 （ 开 / 闭 卷 ） 共 页第 页 院（系）名称 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 十一 十二总分得分 阅卷人一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本题共10小题，共26分）1 (3’) 2(2’) 3(3’) 4(2’) 5(3’) 6(2’) 7(3’) 8(3’) 9(3’) 10(2’)1、（本小题3分）在 图 示 电 路 中，已 知 U S = 12 V , I S = 2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) −18 V (b) 18 V (c) −6 VU I SS2、（本小题2分）R ，L ，C 串 联 电 路 原 处 于 感 性 状 态，今 保 持 频 率 不 变 欲 调 节 可 变 电 容 使 其 发 生 谐 振，则 应 使 电 容 C 值 ( ) 。

(a) 增 大 (b) 减 小 (c) 须 经 试 探 方 能 确 定 增 减3、（本小题3分） 当 三 相 交 流 发 电 机 的 三 个 绕 组 接 成 星 形 时，若 线 电 压u BC = 3802sin ωt V ，则 相 电 压 u C = ( )。

(a) 220290sin()ωt +°V (b) 220230sin()ωt −°V(c) 2202150sin()ωt −° V4、（本小题2分） R ，C 串 联 电 路 与 电 压 为 8 V 的 恒 压 源 在 t = 0 瞬 间 接 通，如 图 1 所 示，接 通 前 u C (0−) = 0，当 电 容 器 的 电 容 值 分 别 为 10 μF ，30 μF ，20 μF 和 50 μF 时 得 到 4 条 u t C () 曲 线 如 图 2 所 示，则 50 μF 电 容 所 对 应 的 u t C () 曲 线 是 ( )。

湖北工业大学20xx - 20xx 学年第 X 学期《电路原理》期末考试试卷（A 卷）（时间120分钟）年级 院系专业 姓名 学号 座位号一、填空题〔建议较易填空每空0.5分，较难填空每空1分〕1、 暂 态是指从一种 稳 态过渡到另一种 稳 态所经历的过程。

2、换路定律指出：在电路发生换路后的一瞬间， 电感 元件上通过的电流和 电容 元件上的端电压，都应保持换路前一瞬间的原有值不变。

3、换路前，动态元件中已经储有原始能量。

换路时，假设外鼓励等于 零 ，仅在动态元件 原始能量 作用下所引起的电路响应，称为 零输入 响应。

4、只含有一个 动态 元件的电路可以用 一阶微分 方程进行描述，因而称作一阶电路。

仅由外鼓励引起的电路响应称为一阶电路的 零状态 响应；只由元件本身的原始能量引起的响应称为一阶电路的 零输入 响应；既有外鼓励、又有元件原始能量的作用所引起的电路响应叫做一阶电路的 全 响应。

5、一阶RC 电路的时间常数τ = RC ；一阶RL 电路的时间常数τ = L/R 。

时间常数τ的取值决定于电路的 结构 和 电路参数 。

6、一阶电路全响应的三要素是指待求响应的 初始 值、 稳态 值和 时间常数 。

7、二阶电路过渡过程的性质取决于电路元件的参数。

当电路发生非振荡过程的“过阻尼状态时，R > C L 2；当电路出现振荡过程的“欠阻尼〞状态时，R < CL 2；当电路为临界非振荡过程的“临界阻尼〞状态时，R = C L 2；R =0时，电路出现 等幅 振荡。

8、在电路中，电源的突然接通或断开，电源瞬时值的突然跳变，某一元件的突然接入或被移去等，统称为 换路 。

9、换路定律指出：一阶电路发生的路时，状态变量不能发生跳变。

该定律用公式可表示为 i L (0+)= i L (0-) 和 u C (0+)= u C (0-) 。

10、由时间常数公式可知，RC 一阶电路中，C 一定时，R 值越大过渡过程进行的时间就越 长 ；RL 一阶电路中，L 一定时，R 值越大过渡过程进行的时间就越 短 。

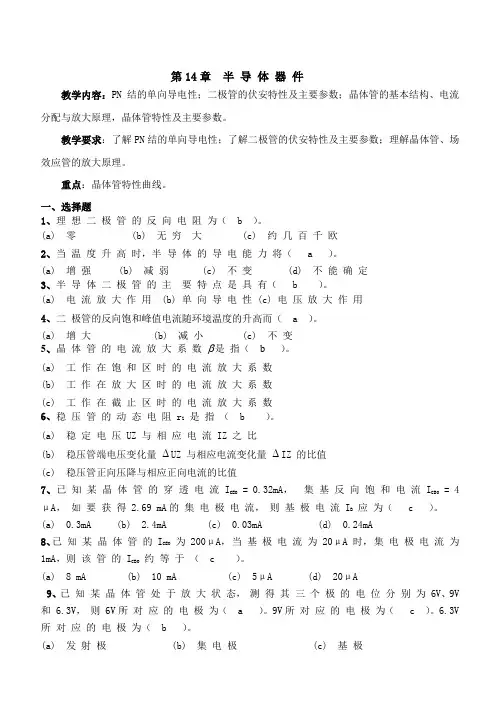

第14章半导体器件教学内容：PN结的单向导电性；二极管的伏安特性及主要参数；晶体管的基本结构、电流分配与放大原理，晶体管特性及主要参数。

教学要求：了解PN结的单向导电性；了解二极管的伏安特性及主要参数；理解晶体管、场效应管的放大原理。

重点：晶体管特性曲线。

一、选择题1、理想二极管的反向电阻为（ b ）。

(a) 零 (b) 无穷大 (c) 约几百千欧2、当温度升高时，半导体的导电能力将（ a ）。

(a) 增强(b) 减弱(c) 不变 (d) 不能确定3、半导体二极管的主要特点是具有（ b ）。

(a) 电流放大作用(b) 单向导电性 (c) 电压放大作用4、二极管的反向饱和峰值电流随环境温度的升高而（ a ）。

(a) 增大(b) 减小(c) 不变5、晶体管的电流放大系数β是指（ b ）。

(a)工作在饱和区时的电流放大系数(b)工作在放大区时的电流放大系数(c) 工作在截止区时的电流放大系数6、稳压管的动态电阻 r Z是指（ b ）。

(a) 稳定电压 UZ 与相应电流 IZ 之比(b) 稳压管端电压变化量∆UZ 与相应电流变化量∆IZ 的比值(c) 稳压管正向压降与相应正向电流的比值7、已知某晶体管的穿透电流 I CEO = 0.32mA，集基反向饱和电流 I CBO = 4μA，如要获得 2.69 mA的集电极电流，则基极电流 I B应为（ c ）。

(a) 0.3mA (b) 2.4mA (c) 0.03mA (d) 0.24mA8、已知某晶体管的 I CEO为 200μA，当基极电流为 20μA 时，集电极电流为1mA，则该管的 I CBO约等于（ c ）。

(a) 8 mA (b) 10 mA (c) 5μA (d) 20μA9、已知某晶体管处于放大状态，测得其三个极的电位分别为 6V、9V 和 6.3V，则 6V所对应的电极为（ a ）。

9V所对应的电极为（ c ）。

6.3V 所对应的电极为（ b ）。

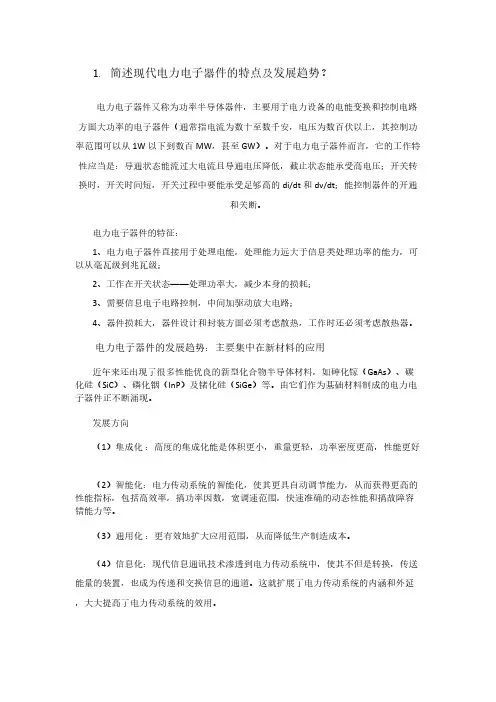

1. 简述现代电力电子器件的特点及发展趋势？电力电子器件又称为功率半导体器件，主要用于电力设备的电能变换和控制电路方面大功率的电子器件（通常指电流为数十至数千安，电压为数百伏以上，其控制功率范围可以从1W以下到数百MW，甚至GW）。

对于电力电子器件而言，它的工作特性应当是：导通状态能流过大电流且导通电压降低，截止状态能承受高电压；开关转换时，开关时间短，开关过程中要能承受足够高的di/dt和dv/dt；能控制器件的开通和关断。

电力电子器件的特征：1、电力电子器件直接用于处理电能，处理能力远大于信息类处理功率的能力，可以从毫瓦级到兆瓦级；2、工作在开关状态——处理功率大，减少本身的损耗；3、需要信息电子电路控制，中间加驱动放大电路；4、器件损耗大，器件设计和封装方面必须考虑散热，工作时还必须考虑散热器。

电力电子器件的发展趋势：主要集中在新材料的应用近年来还出现了很多性能优良的新型化合物半导体材料，如砷化镓（GaAs）、碳化硅（SiC）、磷化铟（InP）及锗化硅（SiGe）等。

由它们作为基础材料制成的电力电子器件正不断涌现。

发展方向（1）集成化：高度的集成化能是体积更小，重量更轻，功率密度更高，性能更好（2）智能化：电力传动系统的智能化，使其更具自动调节能力，从而获得更高的性能指标，包括高效率，搞功率因数，宽调速范围，快速准确的动态性能和搞故障容错能力等。

（3）通用化：更有效地扩大应用范围，从而降低生产制造成本。

（4）信息化：现代信息通讯技术渗透到电力传动系统中，使其不但是转换，传送能量的装置，也成为传递和交换信息的通道。

这就扩展了电力传动系统的内涵和外延，大大提高了电力传动系统的效用。

与此同时，在电力电子的发展过程中还应该解决其电路理论进展所遇到的问题：对于高电压，大电流的问题关键是要生产出耐高压，能承受大电流的电力电子器件及其串并联技术。

电力系统须保证所有用户长期稳定的供电，因此，用以电力系统的电力电子装置的可靠性十分重要。

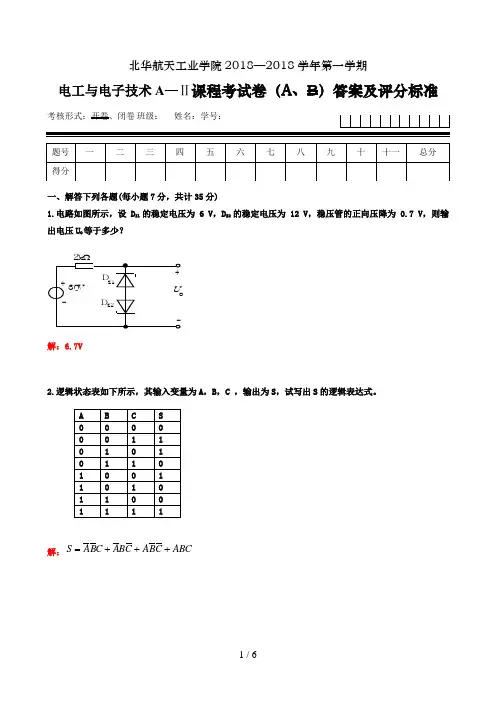

北华航天工业学院2018—2018学年第一学期电工与电子技术A —Ⅱ课程考试卷（A 、B ）答案及评分标准一、解答下列各题(每小题7分，共计35分)1.电路如图所示，设D Z1的稳定电压为 6 V ，D Z2的稳定电压为 12 V ，稳压管的正向压降为 0.7 V ，则输出电压U O 等于多少？解：6.7V2.逻辑状态表如下所示，其输入变量为A ，B ，C ，输出为S ，试写出S 的逻辑表达式。

解：ABC C B A C B A C B A S +++=3.电路如图所示，全部二极管均为理想二极管，输出电压u O为多少？+6V解： 8V4.已知逻辑图和输入A，B，C 的波形如图所示，试写出输出F的逻辑表达式，并画出输出F 的波形。

ABCF解：F AC=+ABCF5.利用卡诺图化简下列逻辑表达式。

CD D AC ABC C A Y +++=解：卡诺图为:Y ＝A ＋CD二、在如图所示放大电路中，已知V U CC 20=，Ω=k R C 3，Ω=k R B 601，Ω=k R B 202，Ω=1001E R ，Ω=k R E 9.12，Ω=k R L 3，V U BE 6.0=，60=β，r be =0.92K Ω。

试求：(1) 静态工作点B I ，C I ，CE U 的值；(2) 画出放大电路的微变等效电路；(3) 电压放大倍数u A 。

（第一小题8分，第二小题5分，第三小题6分，共计19分）u oR u解：(1)静态工作点：V U R R R V CC B B B B 5212=+=mA R R V I E E B E 2.26.021=+-=A mA I I EB μβ36036.0612.2)1(===+=(2) 放大电路的微变等效电路：(3) 电压放大倍数：U S R S u 0+ R B1三、电路如图所示，请根据C 和D 的波形画出Q 1 ，Q 2的波形。

（12分）解：触发器波形如下：四、某汽车驾驶学校进行结业考试，有三名考试评判员，其中A 为主评判员，B 和C 为副评判员。

2013年电工学题库+20电工考试真题一、直流电路习题参考答案二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2.电阻、电流和电压都是电路中的基本物理量。

（错）3.电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4.绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。

A、吸收；B、发出。

2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

.下载可编辑.3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。

该电路可等效化为：.下载可编辑.(b)先将电路图化简,并转化为常规直流电路。

就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图可化为:1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；解：本题所涉及的基本定律就是基尔霍夫电流定律。

基尔霍夫电流定律对电路中的任意结点适用，对电路中的任何封闭面也适用。

本题就是KCL对封闭面的应用。

对于节点a有:I1+2-7=0对封闭面有:I1+I2+2=0解得:I1=7-2=5(A),I2=-5-2=-7(A)1.3有一盏“220V60W”的电灯接到。

（1）试求电灯的电阻；（2）当接到220V电压下工作时的电流；（3）如果每晚用三小时，问一个月（按30天计算）用多少电？解:由题意:①根据R=U2/P得：电灯电阻R=U2/P=2202/60=807(Ω)②根据I=U/R或P=UI得:I=P/U=60/220=0.273(A)③由W=PT得W=60×60×60×3×30=1.944×102(J).下载可编辑..下载可编辑.在实际生活中，电量常以“度”为单位，即“千瓦时”。

卷号： A 二OO 八—二OO 九学年第一学期期末考试 模拟电子技术 试题 （07电气、电信、电科、自动化 专业用） 题号 一 二 三 四 五 六 七 八 九 十 题分 20 12 16 14 14 12 12 得分 注意：学号、姓名和所在年级班级不写、不写全或写在密封线外者，试卷作废。

一、单项选择题（10×2=20分） 1 、杂质半导体中，多数载流子的浓度取决于： Ａ．本征半导体； Ｂ．温度； Ｃ．杂质浓度； Ｄ．光度。

2、理想二极管构成的电路如题２图所示，则输出电压为： Ａ．－18V; Ｂ．－3V;Ｃ．+3V;Ｄ．+15V 。

3、半导体三极管处在饱和状态的外部条件是：Ａ．Jc 结正偏Je 结正偏； Ｂ．Jc 结反偏Je 结反偏；Ｃ．Jc 结正偏Je 结反偏； Ｄ．Jc 结反偏Je 结正偏。

4、某工作于放大区的三极管，测得其各管脚电位为：①脚Ｕ1＝０Ｖ，②脚Ｕ2＝－0.7Ｖ，③脚Ｕ3＝６Ｖ，则可判定该管为Ａ．ＮＰＮ管且①脚为ｅ极； Ｂ．ＮＰＮ管且③脚为ｅ极；Ｃ．ＮＰＮ管且②脚为ｅ极； Ｄ．ＮＰＮ管且①脚为ｃ极。

5、由ＮＰＮ管构成的基本共射放大电路的静态工作点若选得太低，将会引起： Ａ．饱和失真，Ｕo 的正半周被削平; Ｂ．饱和失真，Ｕo 的负半周被削平;Ｃ．截止失真，Ｕo 的正半周被削平; Ｄ．截止失真，Ｕo 的负半周被削平。

6、射极输出器的特点是：Ａ．有电流放大又有电压放大作用； Ｂ．有电流放大且无电压放大作用；Ｃ．无电流放大但有电压放大作用； Ｄ．无电流放大且无电压放大作用。

7、已知放大电路的Ａ＝1000,Ｆ＝0.01，则闭环放大倍数A f 减少为开环放大倍数的Ａ．１／1000 ; Ｂ．1/100 ; Ｃ．1/11 ; Ｄ．1/10 。

8、若要求放大电路取用信号源的电压大，而且带负载能力强，则在放大电路中应引入的负反馈类型为：Ａ．电流串联； Ｂ．电流并联； Ｃ．电压串联； Ｄ．电压并联。

高三电工与电子技术期末试题一、单项选择题1．一电路有4个节点和6条支路，用支路电流法求解各支路电流时，应列出独立的KCL方程和KVL方程的数目分别为( )A．2个和3个 B．2个和4个C．3个和3个 D.4个和6个2. 直流电路如图所示，电流I应等于（）A.7AB.4AC.3AD.1A3. 电路如图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（）A.I增加B.U下降减少C.I1D.I不变= )4. 直流电路如图所示，UabA.-1VB.0VC.1VD.2V5. 在正弦交流电路计算中，正确的基尔霍夫电流定律相量表达式是（）=0 D. ΣI=0A. Σi=0B. ΣI=0C. ΣIm6. 若三相四线制供电系统的相电压为220V，则线电压为A.220VB.2202VC.2203VD.3802V7. 已知正弦电压u 的波形如图所示，则其正确的瞬时值表达式是（ ）8. 设图示正弦交流电路中X L >X C ，则下列表示此电路电流与各电压关系的相量图中，正确的是（ ）9. 有功功率P 、无功功率Q 与视在功率S 之间，正确的关系式是（ ）A.S=P-QB.S=22Q P -C.S=P+QD.S=22Q P +10. 图示正弦交流电路中(X L ≠X C )，电流i 与电压u 的相位关系是（ ）A.同相B.相差90°C.相差120°D.反相11. 状态编程法是专门用于A ．顺序控制系统 B.一般逻辑控制系统 C.顺序和一般逻辑控制系统 D.都不是12.电源电动势E=6V ，内阻R 0=3Ω，当负载获得最大功率时，负载电阻R 为（ ）A 、 R=1.5ΩB 、R=3ΩC 、R=6ΩD 、不能确定 13.电容器在放电过程中，其电容值（ ）A 、越来越小B 、越来越大C 、保持不变D 、不能确定 14.在交流电路中，流过该元件的电流与其两端的电压相位相同的元件是（ ）A.电阻B.电感C.电容D.开关 15.在感性负载的两端并联电容可以（ ）A. 提高负载的功率因数B. 提高线路的功率因数C. 减小负载电流D. 减小负载的有功功率 16.当流过电感线圈的电流瞬时值为最大值时，线圈两端的瞬时电压值为（ ）。

题 号 一 二 三 四 五 总 分得 分一、填空题（每小题1分，共计50分）。

1.射极输出器的三个特点是＿＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿。

2.三极管是一种 控制器件，控制 电流，能实现对 电流的控制，这就是三极管的 作用。

3.共射基本放大电路的电压放大倍数为负值，说明输出信号与输入信号相位相差 。

4.放大电路未接输入信号是的状态称为 ，其在特性曲线上对应的点为 ；有信号输入时的状态称为 ，动态工作点移动的轨迹为 。

5.逻辑代数的运算法则有＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿、＿＿＿＿＿＿。

6.七段LED 有 和 两种接法。

7.触发器有 个稳定状态。

8.实现三种基本逻辑运算的门电路是 门、 门、 门。

…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：9.把连接发电厂与电力用户之间的叫做电力网。

10.把发电厂、电力网及其电力用户组成的统一整体叫做。

11.把由35KV及以上输电线路和组成的电力网叫做输电网。

12.一类负荷对供电可靠性的要求是。

13.把电力用户从两个及以上方向取得电能的电力网叫做。

14.将电气设备的金属外壳或构架与接地装置良好连接的保护方式叫做。

15.保护接零适用于的低压电网。

16.把利用电工测量对电路中各个物理量，如电压、电流、功率、电能等参数进行的实验测量叫做“电工测量”。

17. 8421BCD码为1001，它代表的十进制数是。

18.逻辑门电路中，最基本的逻辑门是＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿。

19.逻辑代数有和两种逻辑值，它们并不表示数量的大小，而是表示两种的逻辑状态。

20.编码是指的过程。

21.触发器具有个稳定状态，在输入信号消失后，它能保持不变。

22.与非门构成的基本RS触发器，当S=0、D R=1时，其输出状D态是。

湖北工业大学20xx ——20xx学年第（二）学期期末考试《电力电子技术》试卷B班级：电气，电子专业姓名--------------------------------------------------------------------------------------一、填空（30分）1、晶闸管的图形符号是，三个电极分别是、、和，双向晶闸管的图形符号是，它的三个极分是、、和。

2、晶闸管的导通条件、；关断条件是。

3、单相全波可控整流电路中，晶闸管承受的最大反向电压为。

三相半波可控整流电路中，晶闸管承受的最大反向电压为。

（电源电压为U2）4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角，用表示。

5、同步电压为锯齿波的触发电路锯齿波底宽可达度；正弦波触发电路的理想移相范围可达度，实际移相范围只有。

6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有和。

7、交流零触发开关电路就是利用方式来控制晶闸管导通与关断的。

8、绝缘栅双极型晶体管是以作为栅极，以作为发射极与集电极复合而成。

9、晶闸管的过电流能力比较差，必须采用保护措施，常见的有、、、。

10、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。

11、单相交流调压电阻性负载电路的移相范围在内，在电感性负载时移相范围在内。

12、变频电路常用的换流方式有、两种。

13、逆变器环流指的是只流经、而不流经的电流，环流可在电路中加来限制。

为了减小环流一般采用αβ工作方式。

二、判断题（9分）（对√、错×）1、有源逆变指的是把直流电能转变成交流电能送给负载。

（）2、采用两组反并联晶闸管的可逆系统供直流电动机四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。

（）3、晶闸管串联使用时，必须注意均流问题。

（）4、逆变角太小会造成逆变失败。

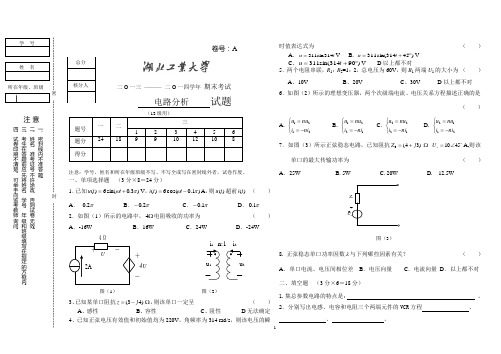

卷号：A二O 一三 ——— 二O 一四学年 期末考试电路分析 试题注意：学号、姓名和所在年级班级不写、不写全或写在密封线外者，试卷作废。

一、单项选择题 （3分×8＝24分）1．已知)3.0sin(6)(πω+=t tu V ，)1.0cos(6)(πω-=t t i A ，则)(t u 超前)(t i （ ）A ． π2.0 B ．π2.0- C ．π1.0- D ．π1.0 2．如图（1）所示的电路中，Ω4电阻吸收的功率为 （ ） A ．-16W B ．16W C ．24W D ．-24W4Ω4Un:1i 1i 2图（1） 图（2）3、已知某单口阻抗Ω-=)43(j z ，则该单口一定呈 （ ）A 、感性B 、容性C 、阻性D 无法确定4、已知正弦电压有效值和初始值均为220V ，角频率为314 rad/s ，则该电压的瞬时值表达式为 （ ）A ．t u 314sin 311=V B. )45314sin(311︒+=t u V C 、)90314sin(311︒+=t u V D 以上都不对5．两个电阻串联，R 1：R 2=1：2，总电压为60V ，则R 1两端U 1的大小为 （ ）A 、10VB 、20VC 、30VD 以上都不对6．如图（2）所示的理想变压器，两个次级端电流、电压关系方程描述正确的是（ ）A. ⎩⎨⎧-==2121nii nu u B.⎩⎨⎧-==1221ni i nu u C. ⎩⎨⎧-==1222ni i nu u D. ⎩⎨⎧-==2112ni i nu u 7．如图（3）所示正弦稳态电路，已知阻抗Ω+=)34(0j Z o s U 4510∠=A,则该单口的最大传输功率为 （） A ．25WB. 5WC. 20WD. 12.5WU 图（3）8. 正弦稳态单口功率因数λ与下列哪些因素有关？ （ ） A ．单口电流、电压间相位差 B ．电压向量 C ．电流向量D ．以上都不对 二、填空题 （3分×6＝18分）1.集总参数电路的特点是： 。
