用心整理可以编辑的word文档深基坑支挡结构设计计算软件FRWS2006技术手册1 土压力计算《建筑基坑支护技术规程》（JGJ 120-99）1.1.1 主动土压力3.4.1支护结构水平荷载标准值e ajk应按当地可靠经验确定，当无经验时可按下列规定计算(图：图3.4.1 水平荷载标准值计算简图1.对于碎石土及砂土：1)当计算点位于地下水位以上时：(3.4.1-1)2)当计算点位于地下水位以下时：(3.4.1-2)式中K ai—第i层的主动土压力系数，可按本规程第3.4.3条规定计算；σajk—作用于深度z j处的竖向应力标准值，可按本规程第3.4.2条规定计算；c ik—三轴试验(当有可靠经验时可采用直接剪切试验)确定的第i层土固结不排水(快)剪粘聚力标准值；z j—计算点深度；m j—计算参数，当z j＜h时，取z j，当z j≥h时，取h；h wa—基坑外侧水位深度；ηwa—计算系数，当h wa≤h时，取1，当h wa＞h时，取零；γw—水的重度。
2.对于粉土及粘性土：e ajk=σajk K ai-2c ik(K ai)1/2 (3.4.1-3)3.当按以上规定计算的基坑开挖面以上水平荷载标准值小于零时，应取零。
3.4.2基坑外侧竖向应力标准值σajk可按下列规定计算：σajk=σrk+σ0k+σ1k (3.4.2-1)1.计算点深度z j处自重竖向应力σrk1）计算点位于基坑开挖面以上时：σrk=γmj z j (3.4.2-2)式中γmj—深度z j以上土的加权平均天然重度。
2)计算点位于基坑开挖面以下时：σrk=γmh h (3.4.2-3)式中γmh—开挖面以上土的加权平均天然重度。
2.当支护结构外侧地面作用满布附加荷载q0时(图3.4.2-1)，基坑外侧任意深度附加竖向应力标准值σ0k可按下式确定：σ0k=q0 (3.4.2-4)图3.4.2-1 地面均布荷载时基坑外侧附加竖向应力计算简图3.当距支护结构b1外侧，地表作用有宽度为b0的条形附加荷载q1时(图3.4.2-2)，基坑外侧深度CD范围内的附加竖向应力标准值σ1k可按下式确定：σ1k=q1b0/(b0+2b1) (3.4.2-5)图3.4.2-2 局部荷载作用时基坑外侧附加竖向应力计算简图4.上述基坑外侧附加荷载作用于地表以下一定深度时，将计算点深度相应下移，其竖向应力也可按上述规定确定。

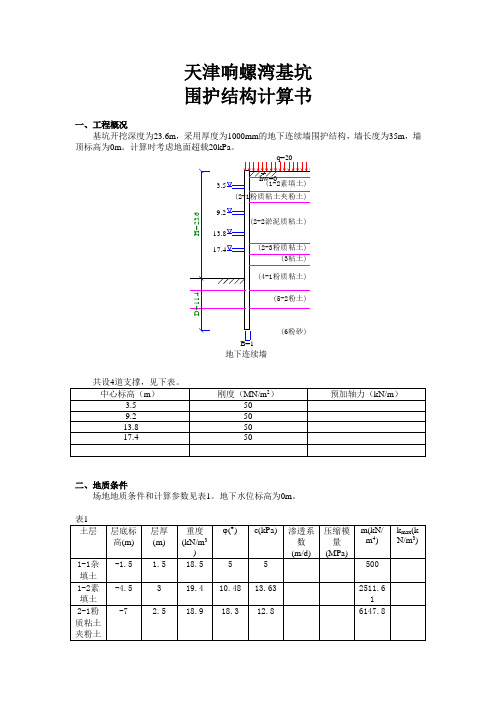

天津响螺湾基坑围护结构计算书一、工程概况基坑开挖深度为23.6m，采用厚度为1000mm的地下连续墙围护结构，墙长度为35m，墙顶标高为0m。
计算时考虑地面超载20kPa。
地下连续墙二、地质条件场地地质条件和计算参数见表1。
地下水位标高为0m。
三、工况工况 13.9工况 23.5工况 39.7工况 49.2工况 514.3工况 613.8工况 717.9工况 817.4工况 923.6工况 1018.9工况 11工况 1215.3工况 13工况 1410.7工况 15工况 164.9工况 17四、计算(6粉砂)安全系数 K=1.48 ,圆心 O( 7.56 , 0 )墙底抗隆起验算Prandtl: K=6.68T erzaghi: K=8.18(6粉砂)坑底抗隆起验算 K=2.15抗倾覆验算(水土合算)Kc=3.6抗管涌验算:按砂土，安全系数K=1.014按粘土，安全系数K=2.063包络图 (水土合算, 矩形荷载)500-50 05101520253035深度(m)水平位移(mm)Max: 49.7200010000-1000-20005101520253035深度(m)弯矩(kN*m/m)-1703.4 ~ 1999.110005000-500-10005101520253035深度(m)剪力(kN/m)-764.1 ~ 587.7。

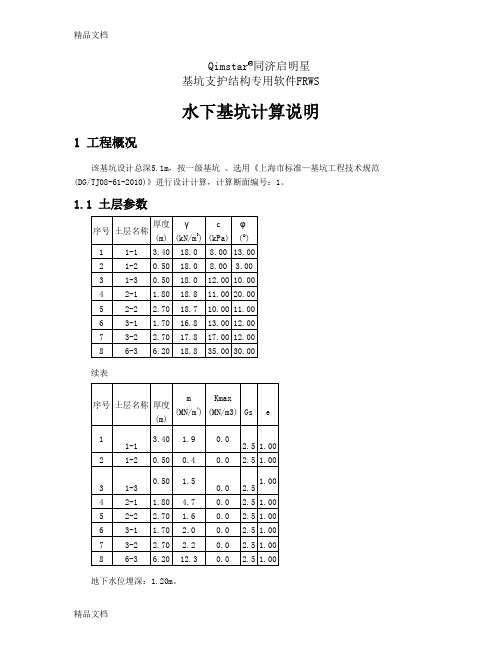

Qimstar同济启明星基坑支护结构专用软件FRWS水下基坑计算说明1 工程概况该基坑设计总深5.1m，按一级基坑、选用《上海市标准—基坑工程技术规范(DG/TJ08-61-2010)》进行设计计算，计算断面编号：1。
1.1 土层参数续表地下水位埋深：1.20m。
1.2 基坑周边荷载地面超载：20.0kPa2 开挖与支护设计基坑支护方案如图：XX基坑工程基坑支护方案图2.1 挡墙设计·挡墙类型：钢板桩；·嵌入深度：5.500m；·露出长度：0.500m；·型钢型号：Q390bz-400×100；·桩间距：800mm；2.2 放坡设计2.2.1 第1级放坡设计坡面尺寸：坡高1.00m；坡宽1.00m；台宽2.00m。
放坡影响方式为：二。
2.3 支撑(锚)结构设计本方案设置1道支撑(锚)，各层数据如下：第1道支撑(锚)为平面内支撑，距墙顶深度0.000m，工作面超过深度0.300m，预加轴力0.00kN/m。
该道平面内支撑具体数据如下：·支撑材料：钢支撑；·支撑长度：20.000m；·支撑间距：5.000m；·与围檩之间的夹角：90.000°；·不动点调整系数：0.500；·型钢型号：200*200*8*12；·根数：1；·松弛系数：1.000。
计算点位置系数：0.000。
2.4 工况顺序该基坑的施工工况顺序如下图所示：3 内力变形计算3.1 计算参数水土计算（分算/合算）方法：分算；水压力计算方法：静止水压力，修正系数：1.0；主动侧土压力计算方法：朗肯主动土压力，分布模式：矩形，调整系数：1.0，负位移不考虑土压力增加；被动侧基床系数计算方法： "m"法，土体抗力不考虑极限土压力限值；墙体抗弯刚度折减系数：1.0。
3.2 计算结果3.2.1 内力变形结果每根桩抗弯刚度EI=14683kN.m2。
基坑支护设计计算书设计方法原理及分析软件介绍基坑开挖深度为6m，采用板桩作围护结构，桩长为12m，桩顶标高为-1m。
采用《同济启明星2006版》进行结构计算。
5.1 明开挖，6m坑深支护结构计算(1)工程概况基坑开挖深度为6m，采用板桩作围护结构，桩长为12m，桩顶标高为-1m。
q=0(1b 素填土)1.3hw=1(4 粘土)D=7H=6(6b 淤泥质粘土)(6c 粉质粘土)板桩共设1道支撑，见下表。
2中心标高(m) 刚度(MN/m) 预加轴力(kN/m)-1.3 30基坑附近有附加荷载如下表和下图所示。
h 1x 1s 45(2)地质条件场地地质条件和计算参数见表1。
地下水位标高为-1m。
渗透压缩层厚重度43) k(kN/m) c(kPa) m(kN/m土层 ,(:) 系数模量 max3(m) (kN/m) (m/d) (MPa)1.3 19 9.28 14.88 1500 1b 素填土2.7 18.4 12 17 3500 4 粘土7.5 17.8 5 10 1000 6b 淤泥质粘土3.5 18.9 15.5 13 3000 6c 粉质粘土2 19.7 18.5 14.5 5000 7 粉质粘土8 粉质粘土 13 20.4 19 18 7000(3)工况支撑刚度预加轴力工况编号工况类型深度(m) 支撑编号 2(MN/m) (kN/m)1 1.5 开挖2 1.3 30 1 加撑3 6 开挖4 2.5 1000 换撑5 1 拆撑工况简图如下:1.31.52.56工况 1工况 2工况 3工况 4工况 5(4)计算Y整体稳定验算O(1b 素填土)X(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)安全系数 K=1.56 ,圆心 O( 1.19 , 1.45 ) 墙底抗隆起验算(1b 素填土)1(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)Prandtl: K=2.83Terzaghi: K=3.23(1b 素填土)1.3m1(4 粘土)76(6b 淤泥质粘土)(6c 粉质粘土)(7 粉质粘土)(8 粉质粘土)坑底抗隆起验算 K=1.81抗倾覆验算(水土合算)(1b 素填土)1.3O1(4 粘土)76(6b 淤泥质粘土) 9924.610.8 914.3(6c 粉质粘土)(7 粉质粘土)Kc=1.22抗管涌验算: 159#按砂土，安全系数K=2.25按粘土，安全系数K=3.054包络图 (水土合算, 矩形荷载)500-502001000-100-200100500-50-100000 110.2kN/m222444666888101010121212141414深度(m)深度(m)深度(m)水平位移(mm)弯矩(kN*m)剪力(kN) Max: 42.8-8.3 ~ 183.2-46.6 ~ 66.2(5)工字钢强度验算: 159#基本信息计算目标:截面验算截面受力状态:绕X轴单向受弯材料名称:Q2352 材料抗拉强度(N/mm):215.02 材料抗剪强度(N/mm):125.0弯矩Mx(kN-m):229.000 截面信息截面类型:工字钢(GB706-88):xh=I40b(型号)截面抵抗矩33 Wx(cm): 1140.000 Wx(cm): 1140.000 1233 Wy(cm): 96.200 Wy(cm): 96.200 12截面塑性发展系数γx: 1.05 γx: 1.05 12γy: 1.20 γy: 1.20 12截面半面积矩33 S(cm): 678.600 S(cm): 92.704 xy13S(cm):84.891 y2 截面剪切面积22 A(cm): 94.110 A(cm): 94.110 xy截面惯性矩44 I(cm): 22800.000 I(cm): 692.000 xy截面附加参数参数名参数值x: I40b(型号) h分析结果2 最大正应力σ:191.312(N/mm)2 |σ= 191.3|?f = 215.0(N/mm) |f / σ|=1.124满足水平支撑系统验算:水平支撑系统位移图(单位:mm)水平支撑系统弯矩图(单位:kN.M)水平支撑系统剪力图(单位:kN)水平支撑系统轴力图(单位:kN) (6)钢腰梁强度验算:基本信息计算目标:截面验算截面受力状态:绕X轴单向受弯材料名称:Q2352 材料抗拉强度(N/mm):215.02 材料抗剪强度(N/mm):125.0弯矩Mx(kN-m):115.700 截面信息截面类型:工字钢组合Π形截面(GB706-88):xh=I40b(型号) 截面抵抗矩33 W(cm): 2280.000 W(cm): 2280.000 x1x233 W(cm): 2389.732 W(cm): 2389.732 y1y2截面塑性发展系数γ: 1.05 γ: 1.05 x1x2γ: 1.00 γ: 1.00 y1y2截面半面积矩33 S(cm): 1357.200 S(cm): 1646.925 xy截面剪切面积22 A(cm): 188.220 A(cm): 188.220 xy截面惯性矩44 I(cm): 45600.001 I(cm): 59026.381 xy截面附加参数参数名参数值x: I40b(型号) hw: 350(mm)分析结果2最大正应力σ:48.329(N/mm)2 |σ= 48.3|?f = 215.0(N/mm) |f / σ|=4.449满足(7)钢对撑强度及稳定性验算:基本输入数据构件材料特性材料名称:Q235构件截面的最大厚度:8.00(mm)2 设计强度:215.00(N/mm)2 屈服强度:235.00(N/mm)截面特性截面名称:无缝钢管:d=133(mm)无缝钢管外直径[2t?d]:133 (mm)无缝钢管壁厚[0,t?d/2]:8 (mm)缀件类型:构件高度:4.000(m)容许强度安全系数:1.00容许稳定性安全系数:1.00荷载信息轴向恒载设计值: 447.800(kN)连接信息连接方式:普通连接截面是否被削弱:否端部约束信息X-Z平面内顶部约束类型:简支X-Z平面内底部约束类型:简支X-Z平面内计算长度系数:1.00Y-Z平面内顶部约束类型:简支Y-Z平面内底部约束类型:简支Y-Z平面内计算长度系数:1.00 中间结果截面几何特性2 面积:31.42(cm)4 惯性矩I:616.11(cm) x3 抵抗矩W:92.65(cm) x回转半径i:4.43(cm) x4 惯性矩I:616.11(cm) y3 抵抗矩W:92.65(cm) y回转半径i:4.43(cm) y塑性发展系数γ1:1.15x塑性发展系数γ1:1.15y塑性发展系数γ2:1.15x塑性发展系数γ2:1.15y材料特性2 抗拉强度:215.00(N/mm)2 抗压强度:215.00(N/mm)2 抗弯强度:215.00(N/mm)2 抗剪强度:125.00(N/mm)2 屈服强度:235.00(N/mm)3 密度:785.00(kg/m)稳定信息绕X轴弯曲:长细比:λ=90.32 x轴心受压构件截面分类(按受压特性): a类轴心受压整体稳定系数: φ=0.711 x最小稳定性安全系数: 1.07最大稳定性安全系数: 1.07最小稳定性安全系数对应的截面到构件顶端的距离:0.000(m)最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式(5.1.2-1) N4478002,,200.3857N/mmA0.711，3142 x绕Y轴弯曲:长细比:λ=90.32 y轴心受压构件截面分类(按受压特性): a类轴心受压整体稳定系数: φ=0.711 y最小稳定性安全系数: 1.07最大稳定性安全系数: 1.07最小稳定性安全系数对应的截面到构件顶端的距离:0.000(m)最大稳定性安全系数对应的截面到构件顶端的距离:0.000(m)绕X轴最不利位置稳定应力按《钢结构规范》公式(5.1.2-1) N4478002,,200.3857N/mmA0.711，3142 y强度信息最大强度安全系数: 1.51最小强度安全系数: 1.51最大强度安全系数对应的截面到构件顶端的距离: 0.000(m)最小强度安全系数对应的截面到构件顶端的距离: 0.000(m)计算荷载: 447.80kN受力状态:轴压最不利位置强度应力按《钢结构规范》公式(5.1.1-1)分析结果构件安全状态: 稳定满足要求，强度满足要求。
同济启明星软件边坡稳定分析计算软件SLOPE v1.0用户手册同济大学地下建筑与工程系一九九七年十二月欢迎使用同济启明星软件SLOPE v1.0！同济启明星软件由国家标准《建筑地基基础设计规范》编制组成员、国家行业标准《建筑基坑支护技术规程》编制组成员、同济大学地下建筑与工程系博士生导师杨敏教授主持研制。
同济启明星软件包括深基坑支挡结构分析计算软件FRWS v2.0/v3.0、深基坑支撑结构分析计算软件BSC v2.0/v3.0、重力式挡墙分析计算软件GRW v2.0、基坑复合重力式挡墙分析计算软件GRW-f v3.0、桩基础沉降计算软件SCPF v1.0和边坡稳定分析计算软件SLOPE v1.0。
前言工程中的边坡必须保持稳定，边坡稳定安全系数在工程中是必须验算的一个重要指标。
然而，现在计算边坡稳定安全系数一般采用瑞典条分法，手算费时费力，还容易出错。
虽然您可能有这方面的程序，但它们大多没有方便的前处理和直观的后处理，使用起来颇为麻烦，无法应付实际工程中各种各样复杂的情况。
为了解决这些问题，我们开发编制了通用的边坡计算软件SLOPE 1.0。
我们强调是通用性，因为它可以计算各种各样的二维边坡稳定问题：各种形状的自然边坡、人工边坡，各种类型的挡土结构等等。
SLOPE 1.0提供了瑞典法和毕肖普法，您可用总应力模式或有效应力模式，还可考虑渗流力；在滑面形状上您可用鼠标拖出假定的任意形状，如果采用圆弧滑动面，还能帮助在指定范围内搜索出最危险的圆弧滑面。
因而SLOPE 1.0可以适应各种各样的边坡稳定计算。
随着您对本手册的阅读以及对本软件的不断熟悉，您会惊喜的发现：SLOPE 1.0比您想象的功能更强大，它几乎能解决任何的二维的边坡稳定计算问题。
目录第一章软件功能简介 (1)第二章软件运行环境及安装 (2)第一节软件运行环境 (2)一、软件运行的硬件环境 (2)二、软件运行的软件环境 (2)第二节软件的安装过程 (2)第三章软件基本工作流程 (5)第四章WINDOWS操作简介 (6)第一节鼠标操作定义 (6)第二节窗口定义及功能 (6)第三节各种对象标准操作简介 (7)一、菜单条 (7)二、工具条 (7)三、数据表格 (7)四、命令钮 (8)五、单选钮 (8)六、复选钮 (8)七、编辑框 (8)第五章SLOPE使用说明 (9)第一节启动软件 (9)第二节菜单操作 (10)一、“文件”菜单(Alt+F) (10)1、新建(Alt+F+N或Ctrl+N) (11)2、打开(Alt+F+O或Ctrl+O) (11)3、保存(Alt+F+S或Ctrl+S) (11)4、另存为(Alt+F+A) (11)5、打印(Alt+F+P或Ctrl+P) (12)6、打印预览(Alt+F+V) (12)7、打印设置(Alt+F+R) (13)8、最近打开文件列表 (13)9、退出(Alt+F+E) (13)二、“编辑”菜单(Alt+E) (13)1、插入(Alt+E+I或Insert) (14)2、删除 (Alt+Del) (14)3、复制图片(Alt+C) (15)三、“设置”菜单(Alt+O) (15)1、用户坐标系设置（ALT＋O+U) (15)四、“帮助”菜单(Alt+H) (16)1、关于SLOPE (16)第三节操作步骤详解 (17)第四节出错提示 (24)第六章计算实例 (27)第一节一般边坡的边坡稳定安全系数计算实例 (27)第二节挡土墙的整体稳定安全系数计算实例 (32)第三节带撑挡土墙整体稳定安全系数计算实例 (33)第七章计算理论基础 (36)第一节瑞典法 (36)一、总应力法 (36)二、有效应力法 (37)三、考虑渗流力的有效应力法 (37)第二节毕肖普法 (38)一、总应力法 (38)二、有效应力法 (38)三、考虑渗流力的有效应力法 (38)第八章服务联系 (40)第一章软件功能简介同济启明星边坡稳定分析计算软件SLOPE v1.0可帮您轻松地计算各种类型的挡土墙、边坡的整体稳定安全系数。
第四章详细操作步骤一、Windows 操作简介（一）鼠标操作定义把鼠标光标移到对象上，按下鼠标左钮，定义为“点中”；把鼠标光标移到对象上，一直按下鼠标左钮不放并移到鼠标，定义为“拖动”；把鼠标光标移到对象上，然后很快地连续按下两次鼠标左钮，定义为“连击”。
（二）窗口定义及功能一个窗口是指屏幕上的一块长方形区域；一个应用程序窗口包括：边框、标题栏、控制菜单和菜单条（见图第四章-1）。
边框定义窗口的边界；标题栏指明窗口的标题；控制菜单提供一系列管理窗口的选项，如改变窗口的大小（缩、放窗口）、移动窗口、关闭窗口；菜单条提供控制应用程序窗口的菜单。
控制菜单标题栏菜单条对话框命令按钮图第四章-1（三）菜单条菜单条中的每项菜单均有一个下拉菜单，在下拉菜单中的条目类型有：（1）条目以黑色显示，表示该条目是可用的；（2）条目以浅灰色显示，表示该条目是不可用的；（3）在条目右边的信息，如Alt＋F4，表示在此窗口，同时按下“Alt＋F4”键，此种特定条目即被选中。
（四）对话框对话框中一次只能有一项被激活，这一项被置为黑色（或高亮），并用虚线勾画出轮廓，用鼠标点中即可；用键盘则按Tab键向前移动选择或按Shift＋Tab键向后移动选择；也可以用Alt＋下划线标出的字母键选择有下划线的项。
（五）命令按钮命令按钮启动一种操作，只需用鼠标或Tab键移动光标选择再按回车键即可。
二、数据输入在Windows程序管理器中用户双击“FRWS 4.0”图标或在文件管理器中双击FRWS.EXE，显示软件名称、版本号、软件开发单位等信息（图第四章-2）：图第四章-2再用鼠标点中屏幕任何位置（或键入任意键）就进入FRWS应用程序窗口，屏幕显示如图第四章-3（在下文中，定义该图所在的窗口为“初始状态”窗口）。
图第四章-3这时用户可将光标移至“工程名称”之后，开始输入工程名称（字符数 39），然后输入基本数据，即图第四章-3中右边对话框内的数据。
同济启明星软件深基坑支护工程结构分析计算软件系列之一深基坑支挡结构分析计算软件FRWS v7.1用户手册（建筑之家）上海济博土木工程科技有限公司二0一一年九月第二章用户界面说明在FRWS软件日常工作中，整个软件的主界面由六个分区组成：标题栏：显示软件的名称。
菜单栏：与当前编辑器可用的功能对应。
工具栏：列出菜单栏内的一些常用功能，方便用户调用。
状态栏：显示提示信息。
编辑区：所有打开文件的编辑器都分布在这个区，可以同时打开多个文件，通过点击其编辑器的标签进行切换。
只有一个编辑器是活动的，菜单栏、工具栏的显示项是依据活动编辑器可用的功能而变化的，视图中显示的内容也是和当前编辑器对应的。
视图区：视图区显示打开的视图，视图从某个视角显示当前编辑器的数据，目前有三种视图：大纲视图：显示围护设计的剖面图，编辑区的数据改变，剖面图的图形自动作出相应的变化。
输出视图：执行计算后，显示计算结果。
帮助视图：对当前输入焦点的上下文帮助，可按“F1”键、工具栏或编辑器中的“”按钮激活帮助视图。
第三章软件使用流程第1步：开始工作从window“开始”菜单点击“同济启明星”程序组启动软件FRWS7。
第2步：新建、导入或打开已有的桩墙式支护结构工程文件若第一次使用本软件，将显示欢迎页面。
关闭欢迎页面后，软件自动新建“桩墙式支护结构工程”。
可从工具栏点击“新建桩墙式支护结构工程”按钮，也可从菜单“文件/新建/墙式支护结构”来重新建立一个桩墙式支护结构工程文件。
如果需要在FRWS4.0或FRWS2006/2008的数据文件基础上采用FRWS7.1进行设计计算工作，可从菜单项“文件/导入/frws2006/2008”和“文件/导入/frws4.0”进行。
对已有的frws7桩墙式支护结构工程文件，有四种方式打开：1）上次打开，退出软件前没有关闭的，本次启动后自动打开；2）选择“文件/打开”菜单项，弹出打开文件对话框，选择要打开的文件；3）从“文件”菜单中直接打开，最近打开文件列在“文件”菜单中；4）直接将文件拖至软件的编辑区。
第四章详细操作步骤一、Windows 操作简介（一）鼠标操作定义把鼠标光标移到对象上，按下鼠标左钮，定义为“点中”；把鼠标光标移到对象上，一直按下鼠标左钮不放并移到鼠标，定义为“拖动”；把鼠标光标移到对象上，然后很快地连续按下两次鼠标左钮，定义为“连击”。
（二）窗口定义及功能一个窗口是指屏幕上的一块长方形区域；一个应用程序窗口包括：边框、标题栏、控制菜单和菜单条（见图第四章-1）。
边框定义窗口的边界；标题栏指明窗口的标题；控制菜单提供一系列管理窗口的选项，如改变窗口的大小（缩、放窗口）、移动窗口、关闭窗口；菜单条提供控制应用程序窗口的菜单。
控制菜单标题栏菜单条对话框命令按钮图第四章-1（三）菜单条菜单条中的每项菜单均有一个下拉菜单，在下拉菜单中的条目类型有：（1）条目以黑色显示，表示该条目是可用的；（2）条目以浅灰色显示，表示该条目是不可用的；（3）在条目右边的信息，如Alt＋F4，表示在此窗口，同时按下“Alt＋F4”键，此种特定条目即被选中。
（四）对话框对话框中一次只能有一项被激活，这一项被置为黑色（或高亮），并用虚线勾画出轮廓，用鼠标点中即可；用键盘则按Tab键向前移动选择或按Shift＋Tab键向后移动选择；也可以用Alt＋下划线标出的字母键选择有下划线的项。
（五）命令按钮命令按钮启动一种操作，只需用鼠标或Tab键移动光标选择再按回车键即可。
二、数据输入在Windows程序管理器中用户双击“FRWS 4.0”图标或在文件管理器中双击FRWS.EXE，显示软件名称、版本号、软件开发单位等信息（图第四章-2）：图第四章-2再用鼠标点中屏幕任何位置（或键入任意键）就进入FRWS应用程序窗口，屏幕显示如图第四章-3（在下文中，定义该图所在的窗口为“初始状态”窗口）。
图第四章-3这时用户可将光标移至“工程名称”之后，开始输入工程名称（字符数 39），然后输入基本数据，即图第四章-3中右边对话框内的数据。
