用全站仪进行工程(公路)施工放样、坐标计算

请教高人，全站仪测量高程时后视点的z坐标有用吗？起到什么作用，它与仪器点的z坐标之间有什么关系？悬赏分：25 - 解决时间：2009-9-11 15:50问题补充：按照水准仪测量高程的方法，我感觉仪器点的高程和后视点的高程只需知道一个就能测出未知点的高程，但是测量时两个点都要输入，如果哪个输入错误会产生什么结果呢？全站仪测量待测点的高程是根据什么？有没有与仪器点和后视点之间的关系式？提问者：玟龍- 三级最佳答案后视的高程是不必须的，首先要搞明白后视的目的，他的目的是定向，只需要后视点的水平坐标，跟高程没关系，所以测量时后视点的高程可以不用输入。

全站仪测量点的根据，通俗的说就是，根据你测站点的水平坐标与高程，以及后视定向所确定的水平方位角确定未知点的坐标和高程，其结算公式是在仪器内部自行结算的。

希望能对你有帮助5我来评论>>后视点可以检查你输入仪器的数据是否正确，好还可以检查你的仪器测量高程的精度如何。

都是已知点，回答者：222.75.3.* 2009-8-25 01:39 后视只需平面坐标即可。

对准后视点，然后测量水平角。

在实际中，如果条件好，我们会用十字丝中心对准后视棱镜的最下端。

回答者：115.84.64.* 2009-8-29 15:51 后视高程可以不输入，有的仪器在输入后视的时候根本不提示输入高程。

可以肯定的是，没用。

而且本身它也检查部出来什么的。

回答者：吊啷当- 三级2009-9-3 16:59全站仪测高程是应用了三角高程原理。

误差较大。

需要连续的复测。

Z坐标就是高程坐标。

三角高程测量的传统方法如图一所示，设A，B为地面上高度不同的两点。

已知A点高程HA，只要知道A点对B点的高差HAB即可由HB=HA+HAB得到B点的高程HB。

图一图中：D为A、B两点间的水平距离а为在A点观测B点时的垂直角i为测站点的仪器高，t为棱镜高HA为A点高程，HB为B点高程。

V为全站仪望远镜和棱镜之间的高差（V=Dtanа）首先我们假设A，B两点相距不太远，可以将水准面看成水准面，也不考虑大气折光的影响。

谈全站仪和RTK在施工放样的应用摘要：建筑工程的施工放样工作不仅是工程建设的关键，而且是设计工程质量的关键，随着近几年国内外社会经济的快速发展，各种各样的建筑物拔地而起，其中最关键的就是放样工作，放样的具体实施对工程师的技术要求越来越高，施工放样是建筑的一项重要工程，所以施工放样质量的好坏直接影响建筑物的寿命。

本论文主要介绍全站仪与RTK的基本原理、系统组成、技术特点、和使用方法及操作步骤，介绍了全站仪在施工放样中的具体放样方法以及步骤和相关注意事项，说明了全站仪在施工放样中的重要地位,并利用RTK在工程测量中进行点放样，对测量结果进行精度分析，并且阐述了RTK具有工作效率高、定位精度高、全天候作业、数据处理能力强和操作简单易于使用等特点。

最后介绍全站仪和RTK在各个方面的对比。

关键词：全站仪； RTK；施工放样Talk about total station and the application of RTK in construction loftingAbstract: the construction of the construction work is not only the key to the project construction, and the design is the key of project quality at home and abroad in recent years, with the rapid development of society and economy, various buildings have sprung up, one of the most critical is the layout work, so the engineers of the technical requirements of increasingly high, construction lofting construction an important project, so construction quality directly affects the service life of buildings.This paper mainly introduces the total station and the basic principle of RTK, system composition, technical characteristics, and use methods and operation steps, this paper introduces the application of total station in the construction lofting lofting in specific methods and steps and related matters needing attention, illustrates the total station in the important position of construction lofting, and by using the gps-rtk points in engineering survey lofting, the measurement results are accuracy analysis, and expounds the RTK has high working efficiency, high positioning accuracy, all-weather operation, data processing ability strong and the operation is simple and easy to use, etc. Finally introduces the total station and the comparison of RTK in all aspects.Key words: total station，RTK，Construction lofting目录前言 (1)第1章绪论 (2)1.1测绘仪器的发展 (2)1.2放样介绍 (2)1.3 传统放样方法 (2)1.4坐标放样阶段 (3)1.5 现代数字化阶段 (3)第2章全站仪的介绍和其放样的方法 (4)2.1 全站仪的介绍及操作流程 (4)2.2 全站仪坐标法设站＋极坐标法放样 (5)2.3 全站仪边角交会法设站＋极坐标法放样 (6)2.4 全站仪测角后方交会法＋极坐标法放样 (6)2.5 方向交会法放样 (7)2.6 正倒镜投点法单方向设站 (8)2.7 轴线交会法设站+方向线法放线 (9)2.8 方向线平移法放线 (9)2.9 全站仪在建筑工程中的施工放样 (10)2.9.1 全站仪在建筑工程平面施工放样定位 (10)2.9.2 全站仪在建筑工程中高程施工放样定位 (11)第3章 RTK的形成和作业基本原理 (13)3.1 RTK的发展形成 (13)3.2 RTK的系统组成 (13)3.2.1RTK的基本原理 (14)3.2.2 RTK的技术特点 (14)3.3利用RTK进行点放样 (15)第4章全站仪与RTK在测量之间的对比 (18)4.1全站仪与RTK (18)4.2使用条件上的对比 (18)4.3 测量距离上的对比 (19)4.4 测量误差上的对比 (19)4.5 测量引点上的对比 (19)第5章总结 (21)致谢 (22)参考文献 (23)附表1 (24)前言在工程测量中当施工控制网建立以后，为了满足工程建设的需求，需要将已设计好的资料在实地标出，以便施工，这个过程我们称为放样。

用全站仪进行工程（公路）施工放样、坐标计算（九）悬高测量（REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线 上的任一点，然后测量出目标点高度VD 。

悬高测量可以采用“输入棱镜高”和 “不输入棱镜高”两种方法。

1、 输入棱镜高（1） 按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F1（输入棱镜高），如：1.3m 。

（2） 照准棱镜，按测量（F1 ）,显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、 不输入棱镜高（1）按 MENU ―― P1 J ―― F1 （程序）一一F1 （悬高测量）一一F2（不输入棱镜高）。

（2） 照准棱镜，按测量（F1 ），显示仪器至棱镜间的平距 HD ―― SET（设 置）。

（3） 照准地面点G ，按SET （设置）（4） 照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距（dSD ）、高差（dVD ）和水平角（HR ）。

也可以调用坐标数据文件进行计算。

对边测量MLM 有两个功能，即：MLM-1 （A-B ，A-C ）:即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ， B-C ）:即测量 A-B , B-C ，C-D，…。

以 MLM-1 ( A-B , A-C )为例,1、 按MEN P1 J ――程序（F1 ）――对边测量（F2 ）――不使 用文件（F2）―― F2 （不使用格网因子）或F1 （使用格网因子）一一MLM-1（A-B ，A-C ）（ F1 ）02、 照准A 点的棱镜，按测量（F1）,显示仪器至A 点的平距HD ―― SET （设置）3、 照准B 点的棱镜，按测量（F1）,显示A 与B 点间的平距dHD 和高 差 dVDo4、照准C 点的棱镜，按测量（F1）,显示A 与C 点间的平距dHD 和高 差dVD …，按丄，可显示斜距。

坐标要已知才能放样呀，如果要计算坐标，可以用CAsio4800编程计算，只要有公式就可以自己编入计算器运用，当然你可直接上网下载如果是公路的我整理的你可以参考CASIO4800程序组1、极坐标法放样Prog：FYLb1 0：A“X0”：B“Y0”：I=0：J=0：Pol（（C“XA”-A），（D“YA”-B）：J<0=>G“FW- OA”=J+360▲L“L0”=I▲Goto 1：≠> G“FW O-A”=J▲L“L0”=I▲Lb1 1：{EQ}：E“Xi”：Q“Yi”：Pol（（E-A），（Q-B））：J<0=>J=J+360：Goto 2：≠> Goto 2Lb1 2：F“FW-OB”=J▲L=I▲0=F-G：O<0=>O“BJ”=O+360▲Goto 3：≠> O “BJ” ▲Lb1 3：P=O-180▲Goto 1注：a、输入：（X0、Y0）、（XA、YA）——测站点坐标、后视点坐标Xi、Yi ——放样点坐标b、输出：FW-OA——测站至后视边方位角、L0——后视边长FW-OB——测站至放样点方位角、L——放样边长BJ——后视边置零，放样点顺时针拨角P——偏角（+为右偏、-为左偏）{本值用于计算路线偏角}2、公路竖曲线高程计算程序Prog:SQXLbl A:A“+（-）i1”:B“+（-）i2” W=（B-A）÷100：R：T=Abs（RW）÷2：L=T*2：E=T2÷（2R）：K“JD K+”：G“JD H”：C=K-T：D=K+T：Lbl 0：J“Ki+”：J<0=>Goto 1：≠> Goto 2△△Lb1 1：“Out QX1”：H=G-(K-J)A÷100▲Goto 5Lb1 2：J>D=>Goto 4 △W<0=>F=-1△W>0=>F=1△J>K=>Goto 3△H=G-（K-J）A÷100+F(J-C)2÷（2R）▲Goto 5△Lb1 3：H=G+（J-K）B÷100+F（D-J）2÷（2R）▲Goto 5△Lb1 4：“OUT QX2”：H=G+（J-K）B÷100▲Goto 5△Lb1 5：M“DHi”：H=H+M▲注：a、公式：L=|R(i2-i1)| 、T=L÷2、E=T2÷（2R）、h=l2÷(2R)b、功能：已知前后坡度%、竖曲线半径，计算各桩高程。

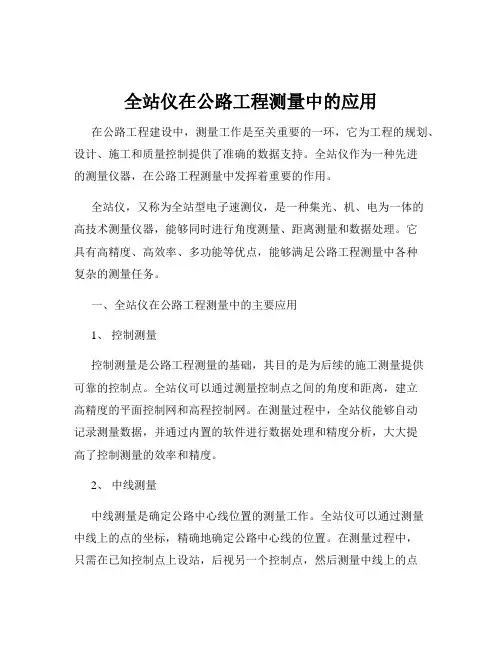

全站仪在公路工程测量中的应用在公路工程建设中，测量工作是至关重要的一环，它为工程的规划、设计、施工和质量控制提供了准确的数据支持。

全站仪作为一种先进的测量仪器，在公路工程测量中发挥着重要的作用。

全站仪，又称为全站型电子速测仪，是一种集光、机、电为一体的高技术测量仪器，能够同时进行角度测量、距离测量和数据处理。

它具有高精度、高效率、多功能等优点，能够满足公路工程测量中各种复杂的测量任务。

一、全站仪在公路工程测量中的主要应用1、控制测量控制测量是公路工程测量的基础，其目的是为后续的施工测量提供可靠的控制点。

全站仪可以通过测量控制点之间的角度和距离，建立高精度的平面控制网和高程控制网。

在测量过程中，全站仪能够自动记录测量数据，并通过内置的软件进行数据处理和精度分析，大大提高了控制测量的效率和精度。

2、中线测量中线测量是确定公路中心线位置的测量工作。

全站仪可以通过测量中线上的点的坐标，精确地确定公路中心线的位置。

在测量过程中，只需在已知控制点上设站，后视另一个控制点，然后测量中线上的点的坐标，即可快速得到中线的位置。

与传统的测量方法相比，全站仪测量中线具有速度快、精度高、操作简便等优点。

3、横断面测量横断面测量是测量公路横断面地面线的工作，其目的是为了计算土石方工程量和设计路基横断面。

全站仪可以通过测量横断面线上点的坐标和高程，快速绘制出横断面图。

在测量过程中，全站仪可以设置在中线上的任意点上，通过测量横断面线上点与中线点之间的距离和高差，即可得到横断面线上点的坐标和高程。

然后，通过数据处理软件，可以将测量数据绘制成横断面图，为土石方计算和路基设计提供依据。

4、纵断面测量纵断面测量是测量公路中线地面线的工作，其目的是为了设计公路的纵坡。

全站仪可以通过测量中线上点的高程，绘制出纵断面图。

在测量过程中，全站仪可以沿着中线逐点测量高程，然后通过数据处理软件，将测量数据绘制成纵断面图。

与传统的水准测量方法相比，全站仪测量纵断面具有速度快、效率高、不受地形限制等优点。

工程施工放样是工程建设中的一项基础工作，其目的是将设计图纸上的建筑物、构筑物的平面位置和高程按照设计要求，以及一定的精度在实地标定出来，为施工提供依据。

本文将介绍几种常用的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的各个控制点坐标，通过测量仪器测设到实地上的方法。

具体步骤如下：1. 在控制点上架设全站仪并对中整平，输入测站点的坐标，量取并输入仪器高，输入后视点坐标，照准后视点进行后视。

2. 瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

3. 在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

4. 在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。

5. 记录员转动仪器点和拟放样点坐标反算出测站点。

二、极坐标法极坐标法是利用点位之间的边长D和角度Q关系进行测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离和角度。

2. 根据测量得到的距离和角度，计算待放样点的坐标。

3. 在待放样点上设立标志，完成放样。

三、直接坐标法直接坐标法是根据点位设计坐标直接进行点位测设的方法。

具体步骤如下：1. 根据设计图纸，计算出待放样点的坐标。

2. 在实地上架设全站仪，照准待放样点，调整全站仪的坐标，使其与待放样点的坐标一致。

3. 在待放样点上设立标志，完成放样。

四、距离交会法距离交会法是利用点位之间的距离交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的距离。

2. 在待放样点上设立标志，并测量标志与已知点之间的距离。

3. 根据测量得到的距离，计算待放样点的坐标。

4. 在待放样点上设立标志，完成放样。

五、角度交会法角度交会法是利用点位之间的角度交会进行点位测设的方法。

具体步骤如下：1. 在已知点上架设全站仪，测量待放样点与已知点之间的角度。

全站仪在施工放样中的应用一、引言全站仪作为一种高精度、高效率的测量工具，广泛应用于土木工程、建筑工程、道路施工等领域。

全站仪具备测量角度、距离和高程的功能，可以在施工放样中起到关键作用。

本文将详细探讨全站仪在施工放样中的应用，包括其原理、操作流程以及优势等方面。

二、全站仪原理及技术特点1. 全站仪原理全站仪是由角度测量系统和距离测量系统组成的。

角度测量系统通过水平轴和垂直轴对目标点进行精确定位，实现对目标点水平角和垂直角的测量。

距离测量系统通过红外线或激光束发射器发射出来的光束，经过反射后返回到接收器，通过计算光束来回时间差以及光速来计算出目标点与全站仪之间的距离。

2. 全站仪技术特点（1）高精度：全站仪具备很高的角度和距离测量精度，可以满足各种施工放样的要求。

（2）高效率：全站仪的操作简单，测量速度快，可以大大提高施工放样的效率。

（3）多功能：全站仪不仅可以测量角度和距离，还可以进行高程测量、坐标测量、线路测量等多种功能。

三、全站仪在施工放样中的应用1. 施工放样前的准备工作在进行施工放样前，需要对现场进行准备工作。

首先需要确定基准点和控制点，以及确定全站仪坐标系和控制点坐标系之间的关系。

然后对控制点进行测量，并将其坐标输入到全站仪中。

之后需要设置全站仪参数，包括单位设置、角度单位设置、距离单位设置等。

2. 施工现场实际操作在实际操作中，首先需要对目标点进行观测。

观测时要注意保持稳定，并使用三角定位法来确定目标点的水平角和垂直角。

观测完成后，将目标点与控制点之间的水平距离和垂直距离输入到全站仪中，并计算出目标点与控制点之间的平面距离和空间距离。

3. 施工放样的优势全站仪在施工放样中具有以下优势：（1）高精度：全站仪具备很高的测量精度，可以满足施工放样的要求，保证施工质量。

（2）高效率：全站仪操作简单，测量速度快，可以大大提高施工放样的效率，节约时间和人力成本。

（3）多功能：全站仪不仅可以测量角度和距离，还可以进行高程测量、坐标测量、线路测量等多种功能，满足不同施工要求。

用全站仪进行工程施工放样坐标计算全站仪是一种测量设备，能够在工程施工中进行放样和坐标计算。

它集合了电子测距仪、水平仪和方向仪等多种功能，并通过电子计算和显示来提供高精度的测量结果。

全站仪的应用广泛，从建筑施工到土木工程都可以使用。

在工程施工中，全站仪可以用来进行放样。

放样是根据设计图纸上的数据，在现场确定建筑物或结构物的实际位置和尺寸。

在使用全站仪进行放样时，首先需要在放置的位置上树立起一个基准点，然后通过全站仪测量基准点的坐标，并进行记录。

然后，根据设计图纸上的数据，将全站仪移动到需要放样的地方，并通过测量和计算确定建筑物或结构物的具体位置和尺寸。

全站仪的高精度和自动化功能使得放样过程更加方便和准确。

除了放样，全站仪还可以用来进行坐标计算。

坐标计算是根据已知点的坐标和测量数据，计算其他点的坐标。

在工程施工中，全站仪可以通过测量已知点的坐标，并结合其他测量数据，如角度、距离等，进行计算，并得出其他点的坐标。

这些坐标数据可以用于施工图纸的编制、建筑物的定位和尺寸计算等。

全站仪在工程施工中的应用具有多种优势。

首先，全站仪具有高精度的测量能力，能够提供准确的测量结果，从而保证工程施工的精度和质量。

其次，全站仪具有自动化功能，能够实时计算和显示测量结果，提高工作效率和减少人工操作。

此外，全站仪还具有远距离测量能力和数据传输功能，能够在复杂环境和远距离测量中使用，提高施工的灵活性和适应性。

总而言之，全站仪在工程施工中的应用非常重要。

通过应用全站仪进行工程施工放样和坐标计算，可以提高施工的精度和质量，提高工程施工的效率和安全性。

全站仪的发展和应用还将继续推动工程施工的自动化和智能化，使工程施工更加高效、准确和可靠。

全站仪测量计算器常用公式(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--全站仪测量计算器（casiofx-4500）坐标正反算公式：求坐标：文件名F1A(XY),S,A=﹥B(XY)L1X“XA”：Y“YA”S:AL2B“XB”=X+Rec（S,A）◢L3C“YB”=Y+W◢求角度，距离：文件名F2XY=﹥S,AL1X“XA”：Y“YA”:C“XB”:D“YB”L2Pol(C-X,D-Y)L3S=V◢A=W◢以上是全站仪测量时两个常用的公式，可以根据计算器说明选择相应的模式进行编程即可。

施工测量放样几点体会1、测量放样时土建施工中最基本的工作，常用的高程测量水准仪、角度测量经纬仪及全站仪，其测量理论是一致的。

全站仪相对功能全面、操作方便而备受施工技术人员的推崇。

2、常用的工程现场点位测量放样方法有直角坐标法、极坐标法、角度交会法、距离交会法。

全站仪常用的测量方法为极坐标法，即根据条件首先计算出待测点的坐标，由测站点和待测点的坐标计算出方位角和距离，然后进行现场放样。

3、测量施工基于几何三角函数知识和测量学的专业理论和基础，希望项目人员能够通过理论知识和施工现场测量实践，使自己成为一名技术全面的优秀施工管理人员。

4、测量是指导施工的先决条件，因此每个公司驻项目上的人员都应该掌握这个施工技术。

5、现场中测量的注意事项：1）正式测量前一定要对仪器的精准度是否满足要求做到心中有数，通过简单的方法大致判断是否满足施工要求。

如左右、上下旋转目镜对同一目标是否一致等。

2)测量的重点是内业计算，现场放样对于计算好的数据只是一个操作程序而已，所有内业计算数据应经过仔细的检查（规范要求不同人采用不同的计算方法进行校核）如有疑问和不清楚的之前一定要弄明白。

3）细心是做好测量工作的最好保证，工程之中往往由于麻痹大意导致测量错误，临时控制点要经常复核并在每次放样前仔细观察是否有变动的迹象，放好的样也要勤检查是否在施工中背破坏和移位等。

线路中线坐标计算全站仪、RTK测量在工程测量中广泛应用后，运用坐标法放样已成为施工测量的主要方法。

即用全站仪坐标放样功能配合程序计算器，根据测站坐标、后视点坐标、放样点坐标三者的关系放样中线点。

用GNSS RTK放样，将线路中线坐标导入RTK手簿即可放样。

这样测设中线点的主要问题是中线点坐标计算。

一、缓和曲线连同圆曲线坐标计算施工中的中桩坐标获取有2种情况，一是由设计单位提供的设计图表中获取统一坐标系坐标。

二是由线路控制桩控制线路，可在施工标段内建立施工坐标系，计算中线逐桩坐标，以便采用坐标法放样。

（一）直线段坐标计算如图4.8.1所示，直线上一点i的坐标为：式中 xi ，yi——计算点的坐标；x 0，y——直线段已知起点坐标；α——转向点之间的切线方位角；li——直线上起点至计算点距离。

图4.8.1 直线段坐标计算方法（二）缓和曲线及圆曲线段坐标计算1.切线坐标系坐标（1）缓和曲线。

式中 C=Rl（2）圆曲线。

圆曲线各点坐标按式（4.7.8）计算。

2.线路统一坐标系坐标计算如图4.8.2所示，曲线任一点坐标计算步骤如下：（1）计算ZH点坐标。

用相邻两交点已知坐标进行坐标反算，计算出直线段方位角α，选择直线ZJ段起点坐标，按照式（4.8.1），计算ZH点坐标。

（2）计算HZ点坐标。

式中α——转向角，右转向角“＋α”，左转向角“－α”。

（3）计算测设点在切线坐标系的坐标。

测设点位于ZH至HY或HZ至YH之间用式4.8.2。

测设点位于HY至YH之间用式4.7.8。

（4）计算ZH至YH之间的测设点在统一坐标系中的坐标。

——ZH点至计算点i的坐标方位角；式中αZiα——ZH点至JD点的坐标方位角；ZJ“±”号，右转向曲线用“＋”，左转向曲线用“－”。

（5）计算HZ至YH之间的测设点在统一坐标系中的坐标。

式中 xJH——JD至HZ点的坐标方位角；αHi——H点至计算点i的坐标方位角；“∓”号，右转向曲线用“－”，左转向曲线用“＋”。

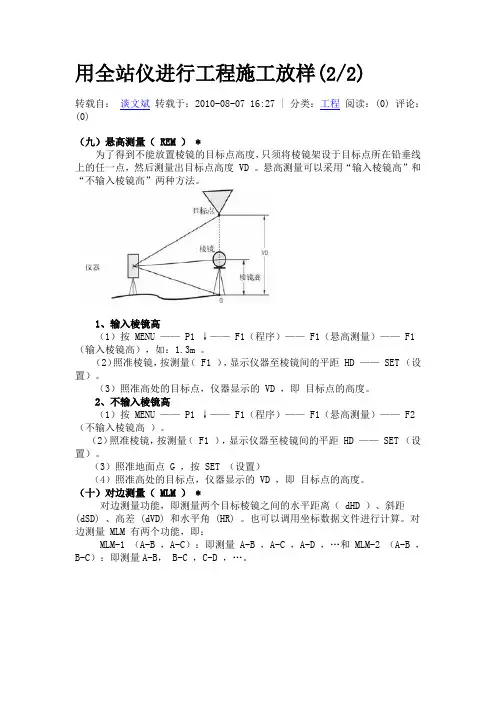

用全站仪进行工程施工放样(2/2)转载自：谈文斌转载于：2010-08-07 16:27 | 分类：工程阅读：(0) 评论：(0)（九）悬高测量（ REM ） *为了得到不能放置棱镜的目标点高度，只须将棱镜架设于目标点所在铅垂线上的任一点，然后测量出目标点高度 VD 。

悬高测量可以采用“输入棱镜高”和“不输入棱镜高”两种方法。

1、输入棱镜高（1）按 MENU —— P1 ↓—— F1（程序）—— F1（悬高测量）—— F1（输入棱镜高），如：1.3m 。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

2、不输入棱镜高（1）按 MENU —— P1 ↓—— F1（程序）—— F1（悬高测量）—— F2（不输入棱镜高）。

（2）照准棱镜，按测量（ F1 ），显示仪器至棱镜间的平距 HD —— SET （设置）。

（3）照准地面点 G ，按 SET （设置）（4）照准高处的目标点，仪器显示的 VD ，即目标点的高度。

（十）对边测量（ MLM ） *对边测量功能，即测量两个目标棱镜之间的水平距离（ dHD ）、斜距(dSD) 、高差 (dVD) 和水平角 (HR) 。

也可以调用坐标数据文件进行计算。

对边测量 MLM 有两个功能，即：MLM-1 （A-B ，A-C）：即测量 A-B ，A-C ，A-D ，…和 MLM-2 （A-B ，B-C）：即测量A-B， B-C ，C-D ，…。

以 MLM-1 （ A-B ，A-C ）为例，其按键顺序是：1、按 MENU —— P1 ↓——程序（ F1 ）——对边测量（ F2 ）——不使用文件（ F2 ）—— F2 （不使用格网因子）或 F1 （使用格网因子）—— MLM-1 （ A-B ， A-C ）（ F1 ）。

2、照准 A 点的棱镜，按测量（F1），显示仪器至 A 点的平距 HD —— SET （设置）3、照准 B 点的棱镜，按测量（F1），显示 A 与 B 点间的平距 dHD 和高差 dVD 。

全站仪使用方法及坐标计算讲解大家都知道随着建筑工程和仪器设备的发展，全站仪现已替代了经纬仪广泛应用于建筑工程中。

为了更好的掌握测量放线知识，今天对全站仪的使用和坐标计算和大家相互交流学习一下。

在使用本仪器之前, 要把各种注意事项烂熟于心，务必检查并确认该仪器各项功能运行正常。

1、不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

2、将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

3、安装基座若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

4、使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

5、提仪器要点当提仪器时，请务必抓紧仪器的把手。

6、高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

7、温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。

否则，所有存储的数据可能会丢。

故请仪器关机后取下和安装电池。

测量准备1、仪器安放（1）安放三脚架首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；（2）把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。

2、仪器整平（1）用圆水准器粗整平仪器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。

转动另一只脚螺旋，使水泡居于圆水准器中心。

（2）用长水准器精确整平仪器松开水平止动手轮，转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋，使水泡居于长水准器的中心;松开水平止动手轮，转动仪器90°;转动另一只脚螺旋，使水泡居于长水准器的中心;重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。

工程施工放样是工程建设中不可或缺的重要环节，它将设计图纸上的建筑物的平面位置和高程按照一定精度标定在实地，为施工提供依据。

本文主要介绍了几种常见的工程施工放样方法。

一、全站仪坐标法全站仪坐标法是利用全站仪的高精度角度和距离测量功能，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过全站仪的显示和计算功能，得出放样点的具体位置。

全站仪坐标法的优点是精度高、速度快，能大大提高施工效率。

二、极坐标法极坐标法是利用全站仪测量角度和距离，通过计算得出放样点的坐标。

该方法的优点是操作简单，但精度相对较低，适用于施工精度要求不是很高的工程。

三、直接坐标法直接坐标法是利用全站仪直接测量放样点的坐标，不需要进行复杂的计算。

该方法的优点是直观、简单，但需要精确的测量控制点坐标，对施工人员的要求较高。

四、GPS RTK法GPS RTK法是利用GPS信号进行实时差分定位，将设计图纸上的建筑物的平面位置和高程转换为实地的坐标，再通过GPS接收机显示和计算功能，得出放样点的具体位置。

GPS RTK法的优点是精度高、速度快，不受地形地貌限制，但设备成本较高。

五、交会法交会法是利用全站仪测量两个已知控制点和放样点之间的角度和距离，通过计算得出放样点的具体位置。

该方法的优点是适用范围广，但精度相对较低，需要精确的控制点坐标。

六、数字放样法数字放样法是利用计算机和全站仪配合，将设计图纸上的建筑物信息输入计算机，通过计算机软件进行处理，生成放样数据，再通过全站仪进行实地放样。

该方法的优点是精度高、自动化程度高，但需要专业的计算机软件和设备。

综上所述，工程施工放样方法多种多样，施工人员应根据实际工程的需要，选择合适的放样方法。

同时，为了保证放样的精度，还需要对施工人员进行专业的培训，确保他们掌握正确的操作方法。

此外，施工过程中还要注意对放样设备的维护和检查，确保设备的精度和稳定性。

全站仪坐标放样（一）实验学时：2学时实验类型：验证实验要求：必做一、实验目的（一）掌握坐标反算。

（二）掌握极坐标法测设点位。

二、实验内容（一）全站仪对中、整平、建站。

（二）使用全站仪采用极坐标法测设点位。

三、实验原理、方法和手段（一）原理A，B为平面控制点，P为待测的点位，其坐标均为已知，用极坐标法测设P点。

以A 点位测站，用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。

（二）方法、手段1.方法极坐标放样法。

2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。

教师现场指导、学生动手练习。

四、实验组织运行要求（一）实验要求1、以学生自主训练为主的开放模式组织教学。

以专业为对象，班级为单位分小组进行实验，由学院统一安排。

2、实验开始前，以小组为单位到测量实验室领取仪器和工具，并做好仪器使用登记工作。

领到仪器后，到指定实验地点集中，待实验指导教师作全面讲解后，方可开始实验。

3、对实验规定的各项内容，小组内每人均应轮流操作。

实验结束后，实验报告应独立完成。

4、实验应在规定时间内进行，不得无故缺席、迟到或早退；实验应在指定地点进行，不得擅自变更地点。

5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。

6、应认真听取教师的指导，实验的具体操作应按实验指导书的要求、步骤进行。

7、实验中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导教师报告，不可随意自行处理。

8、实验结束时，应把观测记录交实验指导教师审阅，经教师认可后方可收拾和清理仪器、工具。

最后，将仪器、工具归还实验室。

（二）测量仪器借用规则测量仪器精密、贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量工作人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。

测量仪器、工具的借用必须遵守以下规则：1、每次实验前，以小组为单位。

道路测量中缓和曲线中桩坐标计算方法的研究摘要:本文讲解了在利用全站仪进行缓和曲线中桩放样时,缓和曲线的基本形和卵形两种情况下中桩坐标计算的方法。

关键词:缓和曲线、基本形、卵形、中桩坐标计算。

随着全站仪在道路工程施工测量中的普及,传统的中线放样方法逐渐被淘汰。

目前道路工程中线放样时,只要能计算出中线上任意一点的坐标,用全站仪或者GPSRTK的坐标放样功能就可很方便、快捷地完成实地放样。

道路线形是由直线、圆曲线、缓和曲线三种线形组合而成的,而直线与圆曲线组合的线形(见图一)中桩坐标计算比较简单,在此不作阐述。

下面就缓和曲线与其它两种线形组合的线形中桩坐标计算予以分析。

缓和曲线与其它两种线形组合构成的线形主要有缓和曲线的完整形(即基本形)(见图二)和非完整形(即卵形)(见图三)二种。

一、基本形曲线中桩坐标计算:1、对于第一缓和曲线及圆曲线段(ZH~YH)(如图四),建立以ZH为坐标原点,切线方向为X′轴,半径方向为Y′轴的曲线坐标系(X′O′Y′)。

先计算曲线各点在曲线坐标系下的坐标。

⑴对于第一缓和曲线段(ZH~HY)内任一点i(此时L=Ki-KZH)若圆曲线半径R≥100m时,则Xi′=L-L5/(40R2Ls12) 公式①Yi′=L3/(6RLs1) 公式②若圆曲线半径R<100m时,则X′=L-L5÷[40(RLS)2] L9÷[3456(RLS)4]–L13÷[599040(RLS)6]L17÷[175472640(RLS)8]- L21÷[7.80337152×1010(RLS)10] (公式③)Y′=L3÷[6(RLS)] - L7÷[336(RLS)3] L11÷[42240(RLS)5] - L15÷[9676800(RLS)7] L19÷[3530096640(RLS)9] - L23÷[1.8802409472×1012(RLS)11] (公式④)⑵对于圆曲线段(HY~YH)上任一点iXi′=q Rsin cent;iYi′=R(1-cos cent;i) pL=Ki-KZH cent;i=(L- Ls1)*180/(Rπ) β0内移值P=Ls12/(24R)切线增值q= Ls1/2- Ls13/(240R2)综合⑴、⑵,根据不同坐标系的相互转换,可得ZH~YH上任一点i的中桩测量坐标为:Xi=XZH cosA×Xi′-sinA×f×Yi′(公式⑤)Yi= YZH sinA×Xi′ cosA×f×Yi′(公式⑥)角。

浅谈全站仪在建筑施工测量中的应用全站仪测量摘要：坐标测量是全站仪的基本功能之一，包括坐标测量功能和放样功能。

用它进行施工放样，速度快、效益高，在建筑施工中得到了广泛应用。

本文阐述了全站仪的坐标测量和基本程序功能，对其建筑施工放样应用中的相关技术进行详细阐述，以期通过本文加强全站仪在建筑工程施工测量中的推广应用。

关键词：施工放样坐标测量偏心测量近年来，随着全站仪在建筑、市政工程中的广泛使用，全站仪在各个施工项目部施工测量上发挥着主导作用，因此，有必要对全站仪坐标测量和基本程序功能作详细阐述，有助于我们对全站仪在建筑施工的应用有更清晰的认识。

一、全站仪坐标测量功能全站仪可以进行三维X、Y、Z的放样和坐标测量，2″级全站仪一站测高程完全可以达到S3水准仪的测高精度要求。

全站仪望远镜倍数大，测量高差大，既可以放平面位置又可控制高程，在深槽作业及高层建筑施工测量中使用很方便，减少了水准测高的工序，而且还可直接测出数据，无需计算。

建筑物放样测量举例如下：欲利用控制点A和B放样一建筑物的四个角点，只需在控制点A上安置全站仪，后视控制点B，先设置定位方位角然后利用三维坐标放样功能即可方便快捷地在实地标定出待建的建筑物。

在用全站仪放样点位时，平面的精度一般都能符合要求，为了保证高程的放样精度，在工作过程中应注意以下几点：①倾角不大于15°；②视距在300m以内；③仪器高、棱镜高精度应达到±2mm，对中杆对中误差不大于±10mm；④前后视线长度尽量相等且视线长度之差不大于2倍；⑤重要结构应采用盘左、盘右两次测高，以抵消竖盘指标误差；⑥要进行气象改正和大地折光地球曲率的改正。

二、全站仪对边测量功能对边测量也称为间接测量，是用来测量两个不可通视点之间的水平距离和高差对边测量，假设A、B为地面上不能直接测距的两个未知点，在O点处安置全站仪，使仪器与A、B两点能够通视，启动全站仪对边测量功能，分别照准A、B两点的反光棱镜，利用全站仪内置的对边测量程序直接间显示出A、B两点间的水平距离D、斜距S和高差hAB。

工程测量人员使用手册全站仪测量及导线计算常用公式全集二〇一二年三月十五日目录一、方位角的计算公式二、平曲线转角点偏角计算公式三、平曲线直缓、缓直点的坐标计算公式四、平曲线上任意点的坐标计算公式五、竖曲线上点的高程计算公式六、超高计算公式七、地基承载力计算公式八、标准差计算公式九、坐标中线测量与计算十、全站仪的使用方法和坐标测量步骤一、 方位角的计算公式1. 字母所代表的意义：x 1：QD 的X 坐标 y 1：QD 的Y 坐标 x 2：ZD 的X 坐标 y 2：ZD 的Y 坐标 S ：QD ～ZD 的距离 α：QD ～ZD 的方位角2. 计算公式：()()212212y y x x S -+-=1〕当y 2- y 1>0，x 2- x 1>0时：1212x x y y arctg--=α 2〕当y 2- y 1<0，x 2- x 1>0时：1212360x x y y arctg --+︒=α 3〕当x 2- x 1<0时：1212180x x y y arctg--+︒=α 二、 平曲线转角点偏角计算公式1. 字母所代表的意义：α1：QD ～JD 的方位角 α2：JD ～ZD 的方位角β：JD 处的偏角2. 计算公式：β＝α2-α1〔负值为左偏、正值为右偏〕三、 平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义：U ：JD 的X 坐标 V ：JD 的Y 坐标 A ：方位角〔ZH ～JD 〕T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=D ：JD 偏角，左偏为-、右偏为+2. 计算公式：直缓〔直圆〕点的国家坐标：X ′=U+T cos(A+180°)Y ′=V+T sin(A+180°)缓直〔圆直〕点的国家坐标：X ″=U+Tcos(A+D)Y ″=V+Tsin(A+D)四、 平曲线上任意点的坐标计算公式1. 字母所代表的意义：P ：所求点的桩号B ：所求边桩～中桩距离，左-、右+ M ：左偏-1，右偏+1C ：JD 桩号 D ：JD 偏角 L s ：缓和曲线长 A ：方位角〔ZH ～JD 〕 U ：JD 的X 坐标 V ：JD 的Y 坐标T ：曲线的切线长，2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=I=C-T ：直缓桩号 J=I+L ：缓圆桩号s L DRJ H -+=180π：圆缓桩号K=H+L ：缓直桩号2. 计算公式： 1〕当P<I 时中桩坐标：X m =U+(C-P)cos(A+180°) Y m =V+(C-P)sin(A+180°)边桩坐标：X b =X m +Bcos(A+90°) Y b =Y m +Bsin(A+90°)2〕当I<P<J 时()s230RL I P MA O π-︒+= ()()2390R I P I P G ---=中桩坐标：X m =U+Tcos(A+180°)+GcosO Y m =V+Tsin (A+180°)+G sinO()s290RL I P W π-︒=边桩坐标：X b =X m +Bcos(A+MW +90°) Y b =Y m +Bsin(A+MW +90°)3〕当J<P<H 时()()R J P L M A R J P R L M A O s s πππ-+︒+=⎪⎭⎫⎝⎛-︒+︒+=909090 ()RJ P R G π-︒=90sin2中桩坐标：()O G R L M A R L L A T U X s ss m cos 30cos 90180cos 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()O G R L M A R L L A T V Y s ss m sin 30sin 90180sin 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()RJ P W π-︒=90边桩坐标：X b =X m +Bcos(O+MW +90°)Y b =Y m +Bsin(O+MW +90°)4〕当H<P<K 时()sRL K P MMD A O π230180-︒-︒++= ()2390R P K P K G ---=中桩坐标：X m =U+Tcos(A+MD)+GcosO Y m =V+Tsin(A+MD)+GsinO()s290RL K P W π-︒=边桩坐标：X b =X m +Bcos(A+MD-MW +90°) Y b =Y m +Bsin(A+MD-MW +90°)5〕当P>K 时中桩坐标：X m =U+(T+P-K)cos(A+MD) Y m =V+(T+P-K)sin(A+MD) 边桩坐标：X b =X m +Bcos(A+MD +90°) Y b =Y m +Bsin(A+MD +90°)注：计算公式中距离、长度、桩号单位：“米〞；角度测量单位：“度〞；假设要以“弧度〞为角度测量单位，请将公式中带°的数字换算为弧度。
