JDG管用途及特点解析

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
JDG管基本介绍
JDG管是一种电线穿线管，是电线导管。

能够运用的当地比较多的，比方商场、公司以及家庭房子装修等等。

下面咱们看看JDG管基本介绍。

JDG管基本规格：
JDG管根据管径，规格有16mm，20mm，25mm，32mm，40mm，50mm根据壁厚，规格壁厚1.6mm上下差正负0.15mm，套管管件壁厚1.6mm，没有允许误差。

JDG管导管优点：
1、优质钢材，双面镀锌，经精密焊接加工而成，属新型电线管
2、内外壁镀锌，有良好的防腐性能
3、内外壁光滑，无毛刺，穿线时不易破坏电线绝缘层
4、施工的便捷性、连接方式简单，一般通过现场技术交底，普通作业人员均可操作
JDG管选择要求：
一、一般来说质量优秀的jdg管具有杰出的抗氧化性和腐蚀性，并且能够在强酸、强碱环境下进行运用，长期不被腐蚀。

并且在易爆场所等风险环境中，运用jdg管能够确保线路不被损坏。

此外，在jdg管配件选择的时分必定要注意它还应有较小的热膨胀系数，能够有用防止变形和开裂。

二、在选择的时分咱们能够先检查产品截面形状，高质量的产品截面出现稍微的椭圆形状，并且从全体来看截面形状根本固定。

再来，优质的jdg管在出产的时分选用的原资料是先进金属资料，外表坚固，外表无裂纹等缺点，并且在运用的时分也会容易被刮坏。

jdg管规格型号标准摘要：1.JDG 管的简介2.JDG 管的规格型号3.JDG 管的国家标准4.JDG 管的应用领域5.JDG 管的优势与特点正文：JDG 管，全称为扣压式镀锌钢导线管，是一种电气线路安装中常用的保护套管。

它具有安装便捷、性能稳定、防护性能好等特点，广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装工程。

1.JDG 管的简介JDG 管是一种钢导线管，采用镀锌钢带经扣压成型，内外壁均有锌层保护，具有优良的防腐性能。

它适用于室内外明、暗配线管，可替代传统的电线槽和电线管。

2.JDG 管的规格型号JDG 管的规格型号主要有两种表示方法：一种是以管径表示，如16mm、20mm 等；另一种是以导线截面表示，如1.5 平方毫米、2.5 平方毫米等。

此外，JDG 管还有多种接头型号和弯头、三通等配件，方便施工时的连接和转弯。

3.JDG 管的国家标准JDG 管的生产和应用需遵循我国相关国家标准，如GB/T 3098.19-2015《钢制管配件》和GB/T 3048.21-2015《钢制电线管》等。

这些标准规定了JDG 管的尺寸、形状、材质、镀锌层厚度等指标，以及产品的力学性能、防腐性能、电气性能等要求。

4.JDG 管的应用领域JDG 管广泛应用于住宅、商业建筑、工业厂房等场所的电气线路安装。

例如，在新建建筑的电气线路安装中，可使用JDG 管进行明配线或暗配线，保证线路安全、美观、便于检修。

同时，JDG 管也适用于旧建筑线路改造，可有效解决传统电线槽和电线管存在的问题。

5.JDG 管的优势与特点JDG 管具有以下优势和特点：（1）安装便捷：采用扣压式连接，无需焊接，施工简单快速。

（2）性能稳定：内外壁均有锌层保护，防腐性能好，使用寿命长。

（3）防护性能好：钢导线管能有效防止电线受潮、受压，确保电气安全。

（4）美观大方：JDG 管外观整洁、美观，提高建筑整体视觉效果。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
jdg管使用特性
jdg管能解决线路安装中电线散乱的问题，合理的布置线路，才能为安全用电提供保障。

jdg管主要应用于吊顶，明装、电气线路安装工程，下面为大家介绍一下jdg管的使用特点。

重量轻：在保证了管材的强度条件下，降低了管壁的厚度，给施工安装，装卸搬运带来了便利。

价格实惠：管壁由薄壁代替了原来的厚壁，减少了钢材用料，单位长度内的价格降低，节省工程成本。

施工简便：连接方式有套接紧定式代替了传统的焊接施工，施工现场不会出现明火，可确保施工安全，并且无需做跨接，简化了施工过程。

JDG管以其施工便捷、价格实惠、性能优越、规格齐全、产品配套等优点，在1kv 及以下建筑电气工程中得意广泛应用。

但是，这种类型的薄壁钢导管在建材市场上和工程使用中，存在有称谓混淆、真伪皆存、施工工艺混乱等现象，严重影响电线配管工程质量。

所以在选购和验收的时候需要特别注意。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
jdg管规格表和用途
JDG管又称套接紧定式镀锌钢导管，是目前最新型的电线保护导管。

该JDG管外观为银白色，连接套管及其金属附件采用螺丝紧固定接技术构成电线管道，不需作跨接接地，不需焊接和套接，是敷设暗敷式绝缘电线专用保护管道的首选。

由于JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等方式。

JDG管是各种传统电线导管，如PVC管和SC管的更新换代产品，它是在建筑电气领域应用新材料、新技术方面的一个突破。

JDG管是最新型的电线保护导管，其连接套管及金属附件均采用螺钉紧固式固定连接，不需作跨接接地，不需焊接及套管，是明敷绝缘电线专用保护管道的最佳选择。

JDG管的用途：
它是对PVC管、SC管等各种传统导线导管的更新换代产品，是在建筑电气领域应用新材料、新技术的突破。

采用镀锌钢管与薄壁钢管交叉接地线的JDG管材，克服了普通金属导管施工繁琐、损耗大的缺点，同时也解决了PVC管材耐火性差、接地线难的问题。

因为JDG管的造价比普通管要高，所以在施工中多采用局部综合布线、消防布线等。

JDG管规格：
根据管径的不同，JDG管有20mm、25mm、32mm、40mm、50mm，根据壁厚的不同，壁厚1.6mm上下差正负0.15mm，套管壁厚1.6mm。

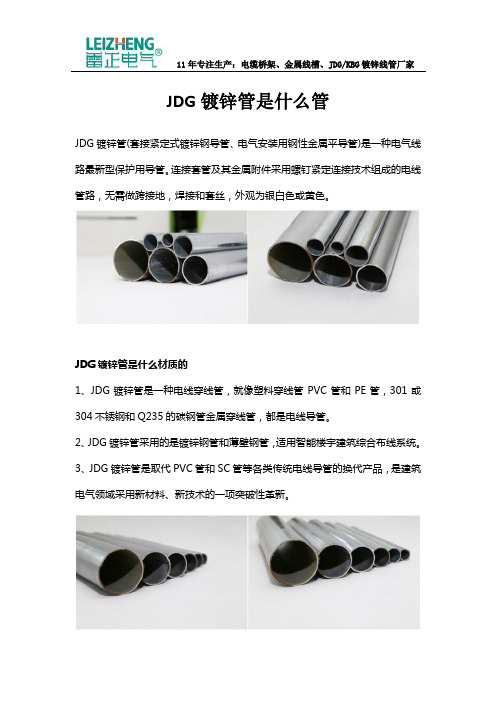

JDG镀锌管是什么管
JDG镀锌管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管。

连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。

JDG镀锌管是什么材质的
1、JDG镀锌管是一种电线穿线管，就像塑料穿线管PVC管和PE管，301或304不锈钢和Q235的碳钢管金属穿线管，都是电线导管。

2、JDG镀锌管采用的是镀锌钢管和薄壁钢管，适用智能楼宇建筑综合布线系统。

3、JDG镀锌管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。

JDG管优点解析
1、选材精当：JDG管及系列产品均采用钢材，经过精密加工而成的，双面镀锌，具有良好的防腐性能。

2、性能优越：产品相对于国内的镀锌管等市场同类产品，在综合性能方面具有十分显著的。

3、施工方便：不需要电焊机及跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序，只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可。

4、适用范围广：JDG管适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

JDG镀锌管国家标准参考
JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。

由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。

JDG镀锌管特点：
耐腐蚀性能优秀：电力穿线管耐酸、碱、盐等化学溶剂腐蚀，遇油脂也不开裂；强度高、阻燃、抑烟、耐热、运用寿命长。

产品特性：JDG管有极好的防水性，绝缘性，抗拉性，产品外表添加了防火阻燃剂，并加抗uv紫外线和避免老化作用之成分，构造为反扣型增加抗拉强度，
不容易折断或者变形。

还有具有很柔软与较好弯曲性能，内部平滑结构在穿引电线时很容易。

JDG镀锌管国家标准：
JDG管适用范围广泛吗
JDG穿线管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。

适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

无需设置焊接机和电线设备，也不需要穿过地面，不刷油漆，节省了传统焊接和穿线的施工工艺。

只有直管连接管和管接头，螺纹管接头连接管和接线盒，固定好后最好用专业的工具拧紧（断裂），连接与接线盒内的锁紧螺母可以拧紧。

弯管在管子的转弯处，可在现场弯曲相应的圆弧。

综上所述就是适用的范围广泛吗的介绍。

JDG管不仅仅在房屋建设中有运用到，在海底、强腐蚀环境下也有应用到JDG管。

JDG管是什么管件
JDG管是金属材料的，是一种电气设备路线新型维护用导管，联接防水套管以及金属材料配件选用螺丝紧定螺钉联接技术性构成的电线套管路。

耐蚀性能出色：电力工程电线管耐酸性、碱、盐等有机化学有机溶剂浸蚀，遇植物油脂都不裂开；抗压强度高、阻燃性、抑烟、耐高温、应用长寿命。

产品特性：JDG管有很好的防潮性，介电强度，抗拉性，商品表面加上了防火安全无卤阻燃剂，并加抗uv紫外线和防止脆化功效之成份，结构为反扣型提升抗压强度，不易断裂或是形变。

也有具备很绵软与不错弯折特性，內部光滑构造在穿引电缆线时非常容易。

JDG管壁厚规格表：
JDG管依据管经，规格型号有16毫米，20毫米，25mm，32mm，40mm，50毫米依据壁厚，规格型号壁厚1.6毫米左右差正负极0.15mm，防水套管管材壁厚1.6毫米，沒有容许偏差。

接口方式：
(1)管与管的联接：先把导管与直三通接头插下去精准定位后，用紧定螺钉扳子不断扭紧那固定螺钉，直到拧断“脖子”。

(2)管与盒的联接：旋下外螺纹连接头的爪形螺帽并放置接线端子内腔面，用紧定螺钉扳子使爪形螺帽与六角螺母内外夹持接线端子。

再将导管与外螺纹连接头的另一端联接，其加工工艺作法同导管与直三通接头的联接。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家JDG管图片大全图集JDG管作为工作建筑行业内部常用的金属穿线管之一，给建筑带来很好的协助和材料提供，JDG管是金属材质的，是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路。

JDG管用途及特点解析1.选材准确：JDG管材及系列产品均为钢制，经精密加工，两面镀锌，耐腐蚀性好。

2.性能优越：产品相对于国内的镀锌管等市场同类产品，在综合性能方面具有十分显著的。

3.工程施工便捷：不用悍机、电线接头交叉式和漆料，省掉了传统式的电弧焊接和装线等繁杂的施工工序。

将直管接头联接到管路上，将外螺纹管接头联接到接线端子上，精准定位后用常用工具扭紧(扭开)螺丝。

4.应用领域广：JDG管适用于工业生产与工业建筑及市政管路中电缆电线的装线维护，特别是在适用于智能化写字楼的综合布线系统系统软件。

JDG管为什么会损坏当JDG管曝露在空气里时，最先会出現个人腐蚀、湿腐蚀和湿腐蚀状况。

钢铁的单一腐蚀是指钢铁在相对湿度小于30%的大气中不构成电解质水膜的腐蚀。

在JDG管腐蚀的状况下，钢的腐蚀速率比较慢。

JDG穿线管但这种环境条件较少。

钢的湿腐蚀就是指钢在空气湿度超过30%且低于100%的空气中的腐蚀。

在这种状况下，钢铁表面存在尘土，锈层中有着微孔、裂缝而发作显微吸附，构成眼睛看不见的水膜，在水膜下发作电化学腐蚀，JDG 穿线管腐蚀速度相对较快。

JDG穿线管钢铁的湿润腐蚀指钢铁在相对湿度大于百分百的湿润大气环境中，表面存在凝聚的、肉眼可见的水膜时的腐蚀。

在这种状况下，钢铁表面水膜较厚，使氧溶解后向钢铁表面涣散的速度较慢，JDG穿线管降低了腐蚀的速度。

JDG管是什么管子
JDG是一个紧相互配合的无缝钢管道和一个紧相互配合的热镀锌钢管道(JDG无缝钢管道)。

它是PVC管、SC管等各种各样传统式电缆管道的市场定位，是工程项目、工程建筑、家电业在原料挑选和新技术层面的开拓性自主创新。

镀锌钢管做成的JDG管与薄壁无缝管的电线接头连接头不可以选用电弧焊接联接，其特性是金属复合材料导管建筑施工繁杂，工程预算和原料成本增加。

此外，它是对于聚氯乙烯管易脆裂、防火安全特性差、接地系统不方便等缺点而设计方案生产制造的，是电缆线和电缆线的守护者，尤其是在工程建筑智能化综合布线系统系统的运用中。

JDG管导管优势：
1.高品质不锈钢板材，双面热浸镀锌，高精密金属激光焊接机生产加工，是一种新式的线防水套管。

2.內外壁均为热浸镀锌，具备出色的防腐蚀特性。

3.內外壁光滑，无毛边，安裝电缆时不容易毁坏电缆护套。

4.工程施工便捷，页面简易，一般通过当场安全生产技术，一般工作人员可实际操作。

接口方式
(1)管与管的联接：先把导管与直三通接头插下去精准定位后，用紧定螺钉扳子不断扭紧那固定螺钉，直到拧断“脖子”。

(2)管与盒的联接：旋下外螺纹连接头的爪形螺帽并放置接线端子内腔面，用紧定螺钉扳子使爪形螺帽与六角螺母内外夹持接线端子。

再将导管与外螺纹连接头的另一端联接，其加工工艺作法同导管与直三通接头的联接。

JDG管特点解析
JDG管作为工作建筑行业内部常用的金属穿线管之一，给建筑带来很好的协助和材料提供，那么大家对JDG管的了解有多少呢，那么接下来为大家介绍JDG 管特点解析。

JDG管特点解析
1、选材精当：JDG管及系列产品均采用钢材，经过精密加工而成的，双面镀锌，具有良好的防腐性能。

2、性能优越：产品相对于国内的镀锌管等市场同类产品，在综合性能方面具有十分显著的。

3、施工方便：不需要电焊机及跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序，只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可。

4、适用范围广：JDG管适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

JDG管规范
JDG镀锌穿线管规范主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ40，其间Φ16的jdg穿线管的国标厚度是1.5mm，其他的jdg穿线管国标厚度都是1.6mm。

现在JDG管运用广泛，直接替代了传统衔接方法的SC管和PVC管，作为一款新式导线管，商场越来越多挑选，许多小型厂家都有在出产制作JDG管，导致偷工减料的事情越来越多，弄乱商场，在检验时以《套接紧定式钢导管电线管路施工及检验规程CECS_120-2007》该规范为准。

JDG管的厚度规范是什么？通过上面的介绍，大家都清楚了吧。

JDG管是一种新型的管材，对电线有着很好的保护作用，常用于强酸、强碱等腐蚀环境中。
