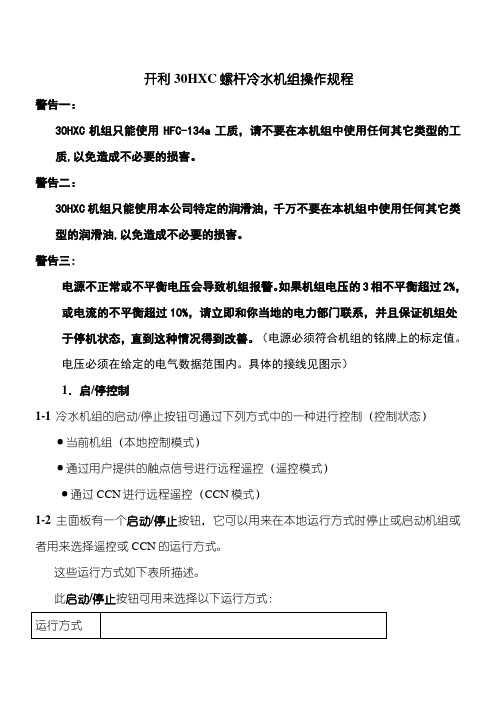

开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。
（电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据围。
具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。
当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。
如果油泵能建立起足够的油压，压缩机就能顺利启动。
一旦压缩机开始运行，油泵将停止运行。
如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。
1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。
2．主面板从主面板可以看到PD4所有数据和实现所有控制功能。
包括：第1区：一个两位数码显示表明所选的项号。
第2区：一个四位数码显示表明所选项的容。
第3区：由LED指示灯和按纽组成，用于机组开停，菜单选择，菜单项选择和改变数值。
开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二：警告三2%，11-11-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式：当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。
如果油泵能建立起足够的油压，压缩机就能顺利启动。
一旦压缩机开始运行，油泵将停止运行。
如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。
1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。
机组停车2-2快捷面板（右侧区域）包括一幅机组运行示意图，在图上包含有按纽和LED指示灯，可以迅速访问机组的主要运行参数。
快捷面板指示灯3．故障诊断3-1概述PRO-DIALOG PLUS控制系统有许多故障帮助功能。
本地面板和其中的大多数菜单可访问全部的机组运行工况，测试功能可以快速检测机组的所有设备。
如果发现了一个运行故障，机组就会报警并将报警代码存入报警菜单中。
3-2显示报警资料快捷面板上的报警指示灯显示了整个机组和每个回路的状态。
·指示灯闪烁表明回路正在运行但存在问题·指示灯不闪烁表明回路由于故障而停车主面板的报警菜单显示机组上正发生的5个故障的代码。
3-3 报警的复位当故障排除后，报警就可复位了，复位可采取手动复位或自动复位两种模式。
即使机组正在运行，报警也能被复位。
这意味不停车就能进行报警的复位。
当停电后，机组无需外部命令就能重新启动。
然而，停电时所有故障也都保存了，在某些情况下这可能导致回路或机组无法重新启动。
手动复位必须按以下过程在主面板上进行：当前报警复位操作第1区显示第2区显示按钮第3区指示灯按下MENU 键直至报警指示灯亮起，第2区显示当前报02AL警数。
约克、特灵及开利中央空调设备对比：三家公司在中国制造厂生产的离心式机组及螺杆式机组，除了冷凝器壳体、蒸发器壳体及电机启动装置等是在中国生产外，其它的主要部件，例如：压缩机、电机及控制设备等均来自美国原产厂。
中国的制造厂负责机组装配、制冷剂和润滑油的首次充注及整机测试。
对于400冷吨以下的机组，我们认为选用螺杆式水冷机组较为经济。
因为螺杆式冷水机组一次投资低于离心式水冷机组，而且螺杆式机组与同类型的活塞机相比零部件少，故障率较低，维修费用低。
电机低速运行，转速一般为2950~2975转/分钟，运行噪音较低。
根据我们公司的经验，上述三家公司生产的螺杆式冷水机组在产品价格、产品性能、产品质量及运行安全可靠性方面没有太大的差别。
因为冷水机组运行的稳定性除了与产品质量有关以外，还与空调系统的设计是否合理、配套设备的选择是否正确（例如：冷冻水泵、冷却水泵、冷却塔及空调处理机等末端设备等）、整个空调系统的风系统和水系统的平衡调试以及空调系统的运行管理水平的高低有很大的关系。
1. 约克300冷吨YS系列螺杆式水冷机组1) 电机型式：开放式风冷电机，输入功率为205kw。
优点：电机烧毁以后，容易更换电机绕组，不需要更换制冷剂，大大地降低维修费用。
缺点：存在电机轴封泄漏问题。
2) 压缩机型式：双螺杆压缩机，容量控制范围10%~100%。
3) 压缩机能效比：0.683 kw / TR5）机组外形尺寸：3543 (长) x 1588 (宽) x 2102 (高)。
6）选择参数：冷冻水进/出温度12/7度，冷却水进/出温度32/37度。
2. 特灵334冷吨RTHB380螺杆式水冷机组1) 电机型式：闭式电机，冷媒冷却，输入功率为240kw。
优点：不存在电机轴封泄漏问题及电机和压缩机轴对中。
缺点：电机烧毁以后，需要更换制冷剂，维修费用较高。
2) 压缩机型式：半封闭螺杆压缩机，容量控制范围为15%~100%。
3) 压缩机能效比：0.72 kw / TR4）制冷剂：HCFC-22，充注量约为338公斤。
以免造成不必要的损害。
警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。
〔电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据围。
具体的接线见图示〕1．启/停控制1-1 冷水机组的启动/停顿按钮可通过以下方式中的一种进展控制〔控制状态〕·当前机组〔本地控制模式〕·通过用户提供的触点信号进展远程遥控〔遥控模式〕·通过C进展远程遥控〔C模式〕1-2 主面板有一个启动/停顿按钮，它可以用来在本地运行方式时停顿或启动机组或者用来选择遥控或C的运行方式。
这些运行方式如下表所描述。
此启动/停顿按钮可用来选择以下运行方式：运行方式4位数字显示描述LOFF 本地关。
机组在本地模式下关机L-On 本地开。
机组在本地模式下准许启动L-Sc* 本地开-定时器控制。
机组处于本地运行模式。
如果该时期是占用状态，机组就允许启动。
如果机组的运行定时器程序是空闭的，机组会保持关闭状态直到下一个占用时期。
C* 开利舒适网络工作在C命令下rEM* 遥控机组由外部遥控触点进展控制。
MAST* 主机启动：用于主/从机组控制功能激活注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。
以下例子中，机组处于停顿状态，用户将以本地模式启动机组。
按键操作第一区显示第二区显示按住启动/停顿按钮至少4秒 C LOFF按住启动/停顿选择按钮，有效的运行模式将逐个显示直至放开按钮 CrEM L-OnL-ScC当需要的运行模式显示后〔此处为L-On〕放开启动/停顿按钮，第1区中闪烁的“C〞表示控制器正等待确认 C L-On按下确认键确认运行模式已选择〔此处为L-On〕第1区中显示“t〞表示已选择了运行模式。
开利中央空调30HXY/HXC螺杆式冷水机组采用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。
开利30H X C螺杆冷水机组操作程序与故障代码(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除开利30HXC螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。
（电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示）1．启/停控制1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2 主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3 在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。
下列例子中，机组处于停止状态，用户将以本地模式启动机组。
当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。
如果油泵能建立起足够的油压，压缩机就能顺利启动。
一旦压缩机开始运行，油泵将停止运行。
如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。
1-4 在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。
开利30H X C螺杆冷水机组操作规程警告一：30HXC机组只能使用HFC-134a工质，请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害。
警告二：30HXC机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油,以免造成不必要的损害。
警告三:电源不正常或不平衡电压会导致机组报警。
如果机组电压的3相不平衡超过2%，或电流的不平衡超过10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得到改善。
（电源必须符合机组的铭牌上的标定值。
电压必须在给定的电气数据范围内。
具体的接线见图示）1．启/停控制1-1冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态）·当前机组（本地控制模式）·通过用户提供的触点信号进行远程遥控（遥控模式）·通过CCN进行远程遥控（CCN模式）1-2主面板有一个启动/停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控或CCN 的运行方式。
这些运行方式如下表所描述。
此启动/停止按钮可用来选择以下运行方式：注：*号表示仅在设置要求后显示1-3在本地模式下启动机组启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板。
当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑。
如果油泵能建立起足够的油压，压缩机就能顺利启动。
一旦压缩机开始运行，油泵将停止运行。
如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息。
1-4在本地模式下停车机组可以在任何时候通过按启动/停止按钮，在本地模式下停车。
机组停车2．主面板从主面板可以看到PD4所有数据和实现所有控制功能。
包括：第1区：一个两位数码显示表明所选的项号。
第2区：一个四位数码显示表明所选项的内容。
第3区：由LED指示灯和按纽组成，用于机组开停，菜单选择，菜单项选择和改变数值。
