2月风量分配方案级计划原稿

  • 格式：doc
  • 大小：126.00 KB
  • 文档页数：12

山西华润联盛苏村煤业有限公司矿井风量分配方案及测风点次计划（二月份）通防科二〇一二年一月三十日审批程序编制：李彬 2012年1月30日通风科长：年月日通风副总：年月日总工程师：年月日矿井风量计算通风是矿井整体工作的重要组成部分，是保证矿井安全生产的重要环节，根据我矿的实际情况及《煤矿安全规程》的要求，现对我矿风量具体分配如下：一、风量分配要求：1、矿井有足够的新鲜风流，能有效地分送到井下各个作业场所，保证矿井的安全生产，创建良好的工作环境。

2、通风系统合理，风流稳定。

3、发生事故时，风流易于控制，人员便于撤出。

二、通风系统1、通风装置采煤工作面及硐室全部采用全风压通风，掘进工作面采用局扇压入式供风。

本矿通风方式为中央并列式，主要通风机型号为FBCDZNo17型对旋式轴流风机，风量2034～4518m3/min，风压范围792～2992Pa,配套电机为2×110kw；局扇选用FBDNo-5.6型2×15kw对旋式轴流式风机，风量160～370m3/min，风压660～1450Pa。

2、通风设施井下进、回风之间必须用永久性砖墙风门隔离，不同工作面的用风和风压平衡通过调节风窗或调节风门调节，所有通风设施必须完好，严禁采用临时性通风设施，风门及调节风量的设施不得少于两道，并有反向风门。

3、回采工作面通风方式采用U型分区式通风方式。

三、风量计算矿井风量计算的原则、依据及办法，以满足矿井生产的实际需要，安全可靠经济合理，符合《煤矿安全规程》有关规定及公司有关风量计算办法，使井下工作场所有良好的工作环境为原则。

以《煤矿安全规程》中有关规定为依据，结合本公司规定及我矿生产实际计算，矿井风量分配及计算如下：（一）、掘进工作面需风量计算1、六煤运输巷风量计算⑴、风筒出口风量计算①按人数计算：（工作面迎头同时工作人数最多不超过15人，每人每分钟不得少于4m3风量），Q掘＝4N=4×30=120m3/min式中：Q掘——掘进工作面需要风量4 ——每人每分钟供给的最少风量，m3/minN ——迎头同时工作人数，取交接班时最多人数30人。

②按瓦斯和二氧化碳涌出量计算根据原六煤轨道巷掘进工作面掘进时的实际CH4绝对涌出量为0.21m3/min、CO2绝对涌出量为0.26 m3/min计算，取CO2涌出量计算Q掘＝Q CO2×KCO2/C＝0.26×1.5÷1%=39m3/min式中：Q掘——掘进工作面需要风量Q CO2—CO2绝对涌出量，取0.26 m3/minKCO2—掘进工作面CO2涌出不均衡系数，取1.5C ——掘进工作面回风流中CO2允许浓度，取1%③按掘进工作面一次起爆最大炸药量计算Q掘＝25A=25×4=100m3/min式中：A—一次起爆最多炸药量，取4kg④按巷道最低风速进行计算：Q掘min=V min S=15×10.6=159m3/min式中：Q掘——掘进工作面风量，m3/min；V min——最低允许风速，15m/min；S ——掘进巷道的净断面积，10.6m2。

由以上计算取该掘进工作面迎头的最大配风量为159m3/min，所以掘进工作面迎头风袋出口风量不得低于159m3/min。

⑵、计算局部通风机的吸风量①局部通风机的吸风量计算Q吸＝Q掘P供＝159×｛100÷（100-1100×3%）｝≈237m3/min。

式中：Q吸—掘进工作面通风机的吸风量P供—风筒漏风系数系数。

②15×2千瓦对旋式局部通风机吸风量的确定根据井下实际测定，15×2千瓦对旋式局部通风机的吸风量350m3/min，故选择FBDN0-5.6型15KW×2对旋式风机，配备Ф600mm胶质双反边风筒（柔性橡胶阻燃风筒）即可满足掘进通风要求。

⑶、计算该掘进工作面的配风量Q掘配=Q掘实配+15×S局=350+9×8.5=427m3/min式中：Q掘配——掘进面全压需风量，m3/min；Q掘实配——局部通风机实际所需吸入风量，取350m3/min；15——局部通风机至掘进工作面回风口之间的最低风速，9m/min；S局——局部通风机至掘进工作面回风口之间巷道净断面积，8.5m2。

通过以上计算，本工作面所需全压配风量为427m3/min，掘进工作面迎头需风量为159m3/min。

2、6101运输巷风量计算⑴、风筒出风量计算①按人数计算：（工作面迎头同时工作人数最多不超过15人，每人每分钟不得少于4m3风量），Q掘＝4N=4×30=120m3/min式中：Q掘——掘进工作面需要风量4 ——每人每分钟供给的最少风量，m3/minN ——迎头同时工作人数，取交接班时最多人数30人。

②按瓦斯和二氧化碳涌出量计算根据原六煤轨道巷掘进工作面掘进时的实际CH4绝对涌出量为0.21m3/min、CO2绝对涌出量为0.26m3/min计算，取CO2涌出量计算Q掘＝Q CO2×KCO2/C＝0.26×1.5÷1%=39m3/min式中：Q掘——掘进工作面需要风量Q CO2—CO2绝对涌出量，取0.26m3/minKCO2—掘进工作面CO2涌出不均衡系数，取1.5C——掘进工作面回风流中CO2允许浓度，取1%③按掘进工作面一次起爆最大炸药量计算Q掘＝25A=25×4=100m3/min式中：A—一次起爆最多炸药量，取4kg④按巷道最低风速进行计算：Q掘min=V min S=15×10.1=152m3/min式中：Q掘——掘进工作面风量，m3/min；V min——最低允许风速，15m/min；S——掘进巷道的净断面积，10.1m2。

由以上计算取该掘进工作面迎头的最大配风量为152m3/min，所以掘进工作面迎头风袋出口风量不得低于152m3/min。

⑵、计算局部通风机的吸风量①局部通风机的吸风量计算Q吸＝Q掘P供＝152×｛100÷（100-1100×3%）｝≈227m3/min。

式中：Q吸—掘进工作面通风机的吸风量P供—风筒漏风系数系数。

②11×2千瓦对旋式局部通风机吸风量的确定根据井下实际测定，11×2千瓦对旋式局部通风机的吸风量320m3/min，故选择FBDN0-5型11KW×2对旋式风机，配备Ф600mm胶质双反边风筒（柔性橡胶阻燃风筒）即可满足掘进通风要求。

⑶、计算该掘进工作面的配风量Q掘配= Q掘实配+15×S局=320+15×8.2=443m3/min式中：Q掘配——掘进面全压需风量，m3/min；Q掘实配——局部通风机实际所需吸入风量，取320m3/min；15——局部通风机至掘进工作面回风口之间的最低风速，15m/min；S局——局部通风机至掘进工作面回风口之间巷道净断面积，8.2m2。

通过以上计算，本工作面所需全压配风量为443m3/min，掘进工作面迎头需风量为152m3/min。

3、5101运输巷风量计算⑴、风筒出口风量计算①按人数计算：（工作面迎头同时工作人数最多不超过15人，每人每分钟不得少于4m3风量），Q掘＝4N=4×30=120m3/min式中：Q掘——掘进工作面需要风量4 ——每人每分钟供给的最少风量，m3/minN ——迎头同时工作人数，取交接班时最多人数30人。

②按瓦斯和二氧化碳涌出量计算根据原五煤回风巷掘进工作面掘进时的实际CH4绝对涌出量为0.22m3/min、CO2绝对涌出量为0.28m3/min计算，取CO2涌出量计算Q掘＝Q CO2×KCO2/C＝0.28×1.5÷1%=42m3/min式中：Q掘——掘进工作面需要风量Q CO2—CO2绝对涌出量，取0.26 m3/minKCO2—掘进工作面CO2涌出不均衡系数，取1.5C ——掘进工作面回风流中CO2允许浓度，取1%③按掘进工作面一次起爆最大炸药量计算Q掘＝25A=25×4=100m3/min式中：A—一次起爆最多炸药量，取4kg④按巷道最低风速进行计算：Q掘min=V min S=15×9.6=144m3/min式中：Q掘——掘进工作面风量，m3/min；V min——最低允许风速，15m/min；S ——掘进巷道的净断面积，9.6m2。

由以上计算取该掘进工作面迎头的最大配风量为144m3/min，所以掘进工作面迎头风袋出口风量不得低于144m3/min。

⑵、计算局部通风机的吸风量①局部通风机的吸风量计算Q吸＝Q掘P供＝144×｛100÷（100-1260×3%）｝≈232m3/min。

式中：Q吸—掘进工作面通风机的吸风量P供—风筒漏风系数系数。

②15×2千瓦对旋式局部通风机吸风量的确定根据井下实际测定，15×2千瓦对旋式局部通风机的吸风量350m3/min，故选择FBDN0-5.6型15KW×2对旋式风机，配备Ф600mm胶质双反边风筒（柔性橡胶阻燃风筒）即可满足掘进通风要求。

⑶、计算该掘进工作面的配风量Q掘配=Q掘实配+15×S局=350+9×9.6=436m3/min式中：Q掘配——掘进面全压需风量，m3/min；Q掘实配——局部通风机实际所需吸入风量，取350m3/min；15——局部通风机至掘进工作面回风口之间的最低风速，9m/min；S局——局部通风机至掘进工作面回风口之间巷道净断面积，9.6m2。

通过以上计算，本工作面所需全压配风量为436m3/min，掘进工作面迎头需风量为144m3/min。

4、6101回风巷风量计算⑴、风筒出口风量计算①按人数计算：（工作面迎头同时工作人数最多不超过15人，每人每分钟不得少于4m3风量），Q掘＝4N=4×30=120m3/min式中：Q掘——掘进工作面需要风量4 ——每人每分钟供给的最少风量，m3/minN ——迎头同时工作人数，取交接班时最多人数30人。

②按瓦斯和二氧化碳涌出量计算根据原六煤轨道巷掘进工作面掘进时的实际CH4绝对涌出量为0.21m3/min、CO2绝对涌出量为0.26m3/min计算，取CO2涌出量计算Q掘＝Q CO2×KCO2/C＝0.26×1.5÷1%=39m3/min式中：Q掘——掘进工作面需要风量Q CO2—CO2绝对涌出量，取0.26m3/minKCO2—掘进工作面CO2涌出不均衡系数，取1.5C——掘进工作面回风流中CO2允许浓度，取1%③按掘进工作面一次起爆最大炸药量计算Q掘＝25A=25×4=100m3/min式中：A—一次起爆最多炸药量，取4kg④按巷道最低风速进行计算：Q掘min=V min S=15×10.6=159m3/min式中：Q掘——掘进工作面风量， m3/min；V min——最低允许风速，15m/min；S ——掘进巷道的净断面积，10.6m2。

合集下载

风量分配计划

风量分配计划

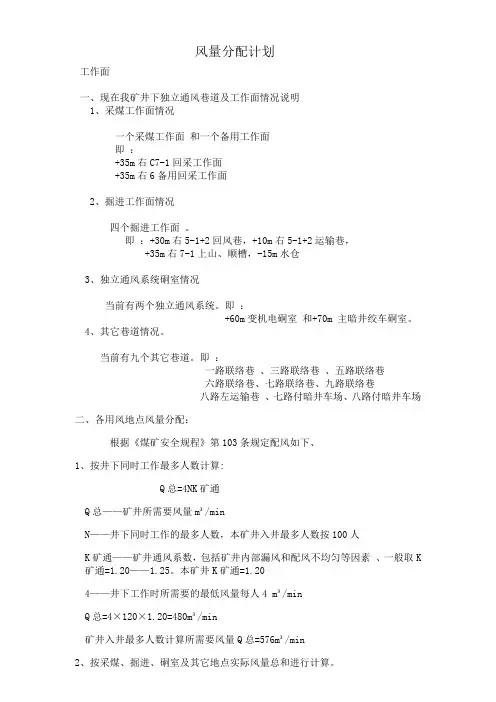

风量分配计划工作面一、现在我矿井下独立通风巷道及工作面情况说明1、采煤工作面情况一个采煤工作面和一个备用工作面即：+35m右C7-1回采工作面+35m右6备用回采工作面2、掘进工作面情况四个掘进工作面。
