电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。
电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。

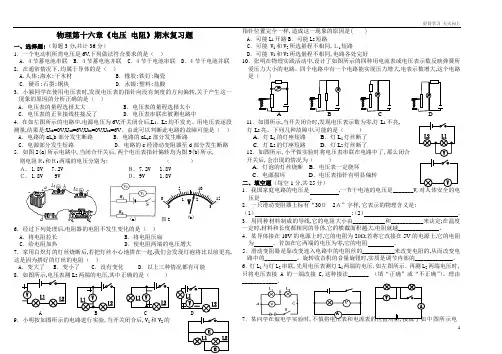

好好学习 天天向上图 2 0 510 15 V 0 1 23 (b) (a) 物理第十六章《电压 电阻》期末复习题一、选择题:（每题3分,共计36分）1．一个电动机所需电压是6V ,下列做法符合要求的是（ ）A ．4节蓄电池串联B ．4节蓄电池并联C ．4节干电池串联D ．4节干电池并联 2．在通常情况下,均属于导体的是（ ）A.人体;海水;干木材 B ．橡胶;铁钉;陶瓷 C ．硬币;石墨;铜块 D ．水银;塑料;盐酸3．小颖同学在使用电压表时,发现电压表的指针向没有刻度的方向偏转,关于产生这一现象的原因的分析正确的是（ ）A ．电压表的量程选择太大B ．电压表的量程选择太小C ．电压表的正负接线柱接反了D ．电压表串联在被测电路中4．在如左图所示的电路中,电源电压为6V ,开关闭合后,L 1、L 2均不发光。
用电压表逐段测量,结果是:U ab =0V ,U ad =6V ,U bc =0V ,U cd =6V 。
由此可以判断此电路的故障可能是（ ） A ．电路的aL 1b 部分发生断路 B ．电路的aL 2c 部分发生断路C ．电源部分发生短路D ．电路的c 经滑动变阻器至d 部分发生断路 5．如图2(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图9(b)所示, 则电阻Ｒ1和Ｒ2两端的电压分别为: （ ）Ａ. 1.8V 7.2V Ｂ. 7.2V 1.8V Ｃ. 1.8V 9V Ｄ. 9V 1.8V6．经过下列处理后,电阻器的电阻不发生变化的是（ ） A ．将电阻拉长 B ．将电阻压扁C ．给电阻加热D ．使电阻两端的电压增大7．家用白炽灯的灯丝烧断后,若把灯丝小心地搭在一起,我们会发现灯泡将比以前更亮,这是因为搭好的灯丝的电阻（ ）A ．变大了B ．变小了C ．没有变化D ．以上三种情况都有可能 8．如图所示,电压表测L 2两端的电压,其中正确的是（ ）A B C D 9．小明按如图所示的电路进行实验,当开关闭合后,V 1和V 2的指针位置完全一样,造成这一现象的原因是( ) A ．可能L 1开路B ．可能L 2短路C ．可能 V 1和V 2所选量程不相同,Ｌ1短路D ．可能 V 1和V 2所选量程不相同,电路各处完好10．张明在物理实践活动中,设计了如图所示的四种用电流表或电压表示数反映弹簧所爱压力大小的电路。
