预应力锚杆施工

预应力锚杆施工方案1. 引言预应力锚杆是一种常见的土木工程施工技术，通过在混凝土结构中引入预应力锚杆，可以提高结构的承载能力和稳定性。

本文将介绍预应力锚杆的施工方案，包括施工准备、实施步骤以及质量控制等内容。

2. 施工准备在进行预应力锚杆施工之前，需要进行相关的准备工作，包括以下几个方面：2.1 设计准备在施工前，需要仔细研究和理解工程设计图纸和规范要求，确保施工方案符合设计要求，并可行性分析施工所需的材料和设备。

2.2 材料准备预应力锚杆施工所需的主要材料包括钢材、预应力锚具等。

在施工前，需要对材料进行检查和验收，确保其符合相关标准和规范要求。

2.3 设备准备预应力锚杆施工所需的主要设备包括锚杆设备、预应力张拉设备等。

在施工前，需要对设备进行检查和调试，确保其正常运行。

2.4 人员准备预应力锚杆施工需要经验丰富的技术人员进行操作和监督。

在施工前，需要组织相关的培训和技术交流，提高工作人员的技术水平。

3. 施工步骤预应力锚杆的施工过程主要包括以下几个步骤：3.1 钢筋加工和焊接根据设计要求，对预应力锚杆的钢筋进行加工和焊接，确保其尺寸和形状的精度。

同时，需对焊接工艺和质量进行控制，避免出现焊接缺陷。

3.2 预埋锚具安装将预制的预应力锚具安装在混凝土结构中的预埋孔内，确保其位置和方向的准确性。

同时，需对预埋锚具的固定性和连接性进行检查，确保其与混凝土结构的紧密联系。

3.3 预应力张拉利用预应力张拉设备对预应力锚杆进行张拉，控制张拉力的大小和施加时间。

在张拉过程中，需对张拉力的施加和保持进行控制，确保预应力锚杆的受力状态和稳定性。

3.4 粘结剂注浆对预应力锚杆的空隙进行注浆，使用适当的粘结剂填充空隙，增强预应力锚杆与混凝土结构之间的粘结性能。

在注浆过程中，需控制注浆剂的流动性和凝固时间，确保其与预应力锚杆的粘结质量。

3.5 后处理在预应力锚杆施工完成后，对施工现场进行清理和整理，清除施工垃圾和杂物。

预应力锚杆施工预应力锚杆与常规支护平行跟进作业。

自钻式预应力锚杆部分采用锚杆台车或凿岩台车造孔，部分采用YG80型钻机造孔，机械注浆，平台车配合人工张拉锚杆。

预应力树脂锚杆部分采用锚杆台车或凿岩台车造孔，部分采用YG80型钻机造孔，人工在平台车上配合钻机安装锚杆。

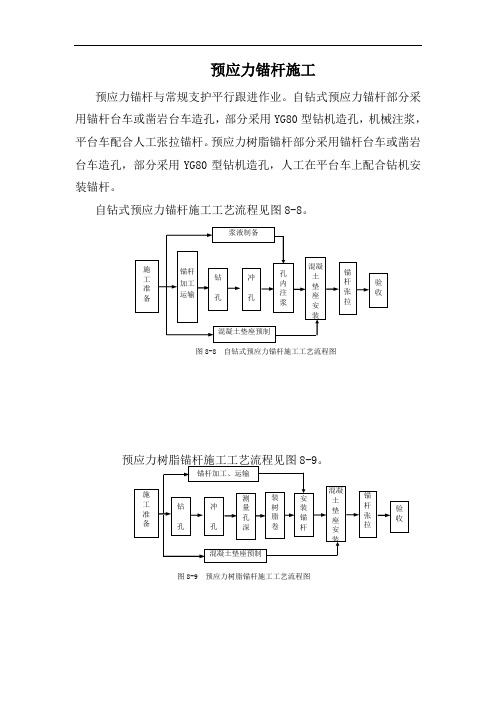

自钻式预应力锚杆施工工艺流程见图8-8。

图8-8 自钻式预应力锚杆施工工艺流程图图8-9 预应力树脂锚杆施工工艺流程图（1）自钻式预应力锚杆①钻孔自钻式预应力锚杆是集钻进、注浆、锚固为一体的的预应力锚杆结构。

自钻式预应力锚杆部分采用三臂凿岩台车造孔，部分采用YG80型钻机造孔，机械注浆，平台车配合人工安装混凝土垫座、张拉锚杆。

自钻式锚杆按施工图布置的钻孔位置进行，控制孔位偏差不大于100mm。

深度必须达到施工图的规定，孔深偏差值不大于50mm。

钻孔过程中，采用压力风、水排渣；对含泥质的不均匀介质围岩，采用压力风排渣、降温。

钻进速度根据排渣能力确定，在钻进速度较快时，每钻进一定距离，需停钻集中进行排渣、冲孔。

②灌浆在确认达到施工图或监理人指示的钻孔要求后，采用2SNS型灌浆泵从锚杆中空钻杆进行注浆锚固。

浆液采用NJ-600型制浆机制浆。

注浆后，在砂浆凝固前，不得敲击、碰撞和拉拔锚杆。

锚杆注浆方法和配比通过现场生产性试验确定。

③垫座安装自钻式预应力锚杆承压垫座拟采用预制混凝土结构。

预制件在预制厂制作，5t自卸车运至施工现场后，采用吊车、手动葫芦安装，人工配合。

④锚杆张拉自钻式预应力锚杆直径分别为Ф25、Ф28、Ф32及Ф36，根据其张拉力，自钻式锚杆拟分别采用YCD240型和YCD650型千斤顶配合ZB4×500型高压电动油泵张拉。

⑤封锚自钻式预应力锚杆张拉完毕后，通过二期进浆管进行封孔灌浆。

切除外露多余的锚杆，然后浇筑混凝土加以保护。

（2）预应力树脂锚杆①钻孔预应力树脂锚杆内锚段采用树脂锚固，自由段采用水泥浆灌注。

预应力树脂锚杆部分采用锚杆台车或凿岩台车造孔，部分采用YG80型钻机造孔。

预应力锚杆施工土层锚杆(亦称土锚)是一种新型旳拉锚形式。

它旳一端与支护构造连接，另一端锚固在土体中，将支护构造等荷载，通过拉杆传递到周围稳定旳土层中。

一、工程概况M1、M2锚杆自由段长5000mm，锚固段长18000mm，设计抗拔力为450KN，锁定荷载为250KN，水平间距1500mm，竖向间距3000mm，竖向2排。

M1、M2预应力锚索L=23000mm，钢绞线4股7φ5@1500。

二、施工措施及施工工艺1、施工措施：施工配置QDG2－1型锚杆钻机3台进行机械施工。

2、施工工艺土层锚杆施工旳工艺流程如下：钻孔—→安放拉杆—→灌浆—→养护—→安装锚头—→张拉锚固—→下层土方开挖。

⑴、钻孔土层锚杆旳钻孔工艺，直接影响土层锚杆旳承载能力、施工效率和整个支护工程旳成本。

因此，根据不一样土质对旳选择钻孔措施，对保证土层锚杆旳质量和减少工程成本至关重要。

按钻孔措施旳不一样，一可分为干作业法和湿作业法(压水钻进法)。

①、干作业法当土层锚杆处在地下水位以上时，可选用干作业法成孔。

该法合用于粘土、粉质粘土和密实性、稳定性很好旳砂土等土层，一般多用螺旋式钻机等施工。

干作业法有两种施工措施：a、通过螺旋钻杆直接钻进取土，形成锚杆孔；b、采用空心螺旋锚杆一次成孔.。

采用干作业法钻孔时，应注意钻进速度，防止卡钻，并应将孔内土充足取出后再拔出钻杆，以减小拔钻阻力，并可减少孔内虚土。

③、湿作业法湿作业法即压水钻进成孔法，它将在成孔时将压力水从钻杆中心注入孔底，压力水携带钻削下旳土渣从钻杆与孔壁间旳孔隙处排出，使钻进、出渣、清孔等工序一次完毕。

由于孔内有压力水存在，故可防止塌孔，减少沉渣及虚土。

其缺陷是排出泥浆较多，需搞好排水系统，否则施工现场污染会很严重。

湿作业法采用回转达式钻机施工。

水压力控制在0.15-0.30MPa，注水应保持持续钻进速度300-400ram／min为宜，每节钻杆钻进后在进行接钻前及钻至规定深度后，均应彻底清孔，至出水清彻为止。

预应力锚杆施工工艺在岩土工程领域，预应力锚杆作为一种有效的加固技术，被广泛应用于边坡防护、基坑支护、隧道锚固等工程中。

预应力锚杆能够通过施加预应力，将岩土体的潜在滑动面或破裂面压紧，提高岩土体的稳定性和承载能力。

下面我们就来详细了解一下预应力锚杆的施工工艺。

一、施工准备1、技术准备在施工前，需要对工程地质条件进行详细勘察，了解岩土体的性质、结构和地下水情况等。

根据勘察结果，设计出合理的预应力锚杆方案，包括锚杆的长度、直径、间距、预应力值等参数。

同时，编制详细的施工组织设计和施工技术交底，确保施工人员了解施工流程和技术要求。

2、材料准备预应力锚杆施工所需的材料主要包括锚杆杆体、锚具、注浆材料等。

锚杆杆体通常采用高强度螺纹钢，其性能应符合国家标准的要求。

锚具应根据锚杆的直径和预应力值进行选择，确保其能够满足锚固要求。

注浆材料一般采用水泥浆或水泥砂浆，其强度和配合比应根据工程要求进行确定。

3、设备准备施工所需的设备主要有钻孔设备、注浆设备、张拉设备等。

钻孔设备通常选用潜孔钻机或地质钻机，根据岩土体的性质和锚杆的长度选择合适的钻头和钻杆。

注浆设备包括注浆泵、搅拌机等，确保注浆过程的连续和均匀。

张拉设备应具备准确测量预应力值的功能，并能够满足施工要求的张拉力。

4、场地准备清理施工现场的障碍物，平整场地，确保施工设备和人员能够顺利通行和作业。

在边坡或基坑等施工部位，应设置必要的防护措施，保证施工安全。

二、钻孔1、钻孔位置的确定根据设计要求，在施工部位准确测量出钻孔的位置，并做好标记。

钻孔的位置偏差应符合设计和规范的要求。

2、钻孔方法的选择根据岩土体的性质和钻孔深度，选择合适的钻孔方法。

对于较硬的岩土体，可采用潜孔钻冲击钻进；对于较软的岩土体，可采用地质钻回转钻进。

在钻孔过程中，应注意控制钻孔的垂直度和孔径，确保钻孔质量。

3、钻孔深度的控制钻孔深度应符合设计要求，一般应超过锚杆设计长度 05m 以上，以保证锚杆能够锚固在稳定的岩土体中。

预应力锚杆预应力锚杆施工方法(1)钻孔钻孔选用土锚专用钻机，外套管直径为φХХmm，钻头为中空型，并直接安装在外套管上，钻头外径为φХХmm。

成孔结束后，验证套内无残留土芯，保证拉杆束体能顺利地放入孔中。

(2)泥浆水的处理与排除在成孔过程中产生的泥浆水及时处理与排除，泥浆经排水沟至集水井，清水用水泵抽除，泥浆由槽车运走。

Shenhua09(3)抽拔钻杆当完成钻孔后，及时抽拔钻杆，这样对下一步拔套管有利。

(4)放置锚杆锚杆运到现场后，全面检查注浆塑料管是否完好。

放入套管后，使锚杆露中煤机械出孔外不少于2m长度，以保证张拉要求。

(5)拔套管锚杆安放完毕后，即开始拔套管，该工序如同拔钻杆，做到迅速而连续。

(6)注浆注浆作业从钻孔底部开始，注浆过程中确保从钻孔中顺利地排水排气，直到结束为止。

注浆作业不中断，注浆压力采用0.3～0.5Mpa。

(7)锚杆养生注浆完成后，立即对锚杆进行养生，养生的时间依据试验室配比试验确定。

(8)锚杆张拉当锚固体达到设计强度后，进行张拉，锚杆张拉由一套专用设备完成，即由操纵箱、穿心钢索千斤顶及锚具组成。

锚杆张拉控制应力值、为钢索的破断应力的0.8左右，张拉由专人操作、观测和记录，并绘制荷载——位移曲线。

预应力锚杆工艺措施(1)土锚钻孔前根据设计要求和土层条件定好孔位，做出标记，保证锚杆的孔位差不超过100mm，孔深不小于设计长度1%，也不大于设计长1%。

(2)安放锚杆前，用清水冲洗钻孔，直至孔口溢出清水为止。

(3)锚束组装前保证平直，消除油渍与铁锈。

(4)安装锚杆时，沿杆体轴线方向，每隔1～2m设置一个对中支架。

(5)杆体自由段涂黄油套上塑料套管，并在锚固段处用铅丝绑牢，杆体安放时，避免与孔壁直接接触，特别是位于锚固体的杆体。

(6)注浆浆液搅拌均匀，随搅随用，浆液保证在初凝前用完，并严防石块和杂物等混入。

注浆时，注浆管端口距孔底保持50～100mm距离。

(7)锚杆张拉前，对张拉设备进行律定，当锚固体与台座混凝土强度大于15Mpa后，进行张拉。

预应力锚杆施工方案1. 引言预应力锚杆是一种常用于土木工程中的结构支护设施，通过施加预应力力量来增强土体的稳定性和承载能力。

本文将阐述预应力锚杆施工的方案和步骤，以供工程实施参考。

2. 施工准备在进行预应力锚杆施工之前，需要进行准备工作。

具体步骤如下：• 2.1 确定施工区域：根据工程设计要求，确定预应力锚杆需要布置的位置和数量。

• 2.2 准备施工材料和设备：购买所需的预应力锚杆材料，如钢筋、预应力锚具等，并确保施工设备的可用性。

• 2.3 准备施工人员：组织具有相关经验的施工人员，并进行必要的培训和安全教育。

3. 施工步骤根据预应力锚杆的施工要求，施工步骤如下：• 3.1 确定锚杆长度和位置：根据工程设计要求，确定锚杆的长度和位置，并进行标线。

• 3.2 钻孔：使用岩石钻机或土壤钻机进行钻孔，具体钻孔直径和深度要根据设计要求来确定。

• 3.3 清洁钻孔孔壁：使用气压洗孔机或其他清洁设备将钻孔孔壁清洁干净，以确保预应力锚杆与孔壁之间的黏结性能。

• 3.4 安装预应力锚具：在钻孔孔壁上涂抹专用锚杆膏，并将预应力锚具插入孔中旋紧。

• 3.5 紧固预应力锚杆：使用专用的紧固设备对预应力锚杆施加预应力力量，以增强结构的稳定性和承载能力。

• 3.6 浇筑混凝土：根据需要，在锚杆的周围进行混凝土浇筑，以固定锚杆的位置和保护预应力锚具。

4. 施工质量控制为确保预应力锚杆施工质量，需要进行质量控制。

具体控制措施如下：• 4.1 监测设备：安装合适的测量设备，如应力计、位移仪等，实时监测预应力锚杆的应力变化和位移情况。

• 4.2 施工记录：对施工过程进行详细记录，包括钻孔直径、深度、预应力力量等参数，并保留施工相关的材料证明和质量报告。

• 4.3 施工检查：定期检查锚杆的连接部位和预应力力量，确保其稳定性和可靠性。

• 4.4 质量评估：将施工的预应力锚杆进行质量评估，例如进行荷载试验等，以验证其承载能力和结构稳定性。

预应力锚杆施工工艺预应力锚杆是一种用于增加土体或混凝土结构的抗剪和抗拉能力的工程技术。

它可以有效地提高项目的稳定性和安全性，因此在各种建筑工程中得到了广泛的应用。

本文将介绍预应力锚杆施工工艺，并对其关键步骤进行详细的阐述。

一、施工准备阶段在进行预应力锚杆施工之前，需进行一系列的准备工作。

首先，需要对施工场地进行勘察，了解地质环境和土壤条件。

然后，根据项目设计要求，确定锚杆的布置和数量，并编制详细的施工方案。

接下来，准备必要的施工设备和工具，包括钻机、锚杆、锚杆套管、预应力锚具等。

最后，对施工人员进行培训，确保他们具备必要的技术和安全操作知识。

二、钻孔施工钻孔是预应力锚杆施工的第一步，也是最为关键的一步。

钻孔的质量直接影响到后续施工的安全和稳定性。

在进行钻孔前，需要按照设计要求确定钻孔的位置和深度。

然后，使用钻机进行钻孔，确保钻孔的直径和深度符合设计要求。

钻孔完成后，需进行清理，清除孔内的泥土和碎石，确保孔内的整洁。

三、锚杆安装安装预应力锚杆是预应力锚杆施工的第二步。

首先，将锚杆通过钻孔下放到设计要求的深度。

然后，在锚杆的顶端安装锚杆套管，保护锚杆免受外界环境的影响。

接下来，将预应力锚具连接到锚杆的顶部，确保其稳固可靠。

最后，通过张拉预应力锚具，施加预应力力量到锚杆上，使其起到增强土体或混凝土结构的作用。

四、灌浆充填灌浆充填是预应力锚杆施工的最后一步，也是保证锚杆与地基之间充分粘结的关键。

在灌浆充填前，需要根据设计要求确定灌浆材料的种类和计量比例。

然后，使用灌浆机将灌浆材料注入到锚杆的孔洞中，确保充填均匀。

灌浆材料的选择和充填过程中需严格按照规范要求进行，以确保灌浆效果良好，锚杆与土壤或混凝土之间具有良好的粘结性。

总结：。

预应力锚杆施工技术一、基本原理预应力锚杆的施工原理是通过施加预先计算的拉力，将杆体与岩土结合在一起，形成一个整体的支撑系统。

拉力的作用使岩土得到加固并能够承受水平或垂直荷载。

预应力锚杆的施工原理可总结为以下几点：1. 钢筋或钢缆的预应力：预应力锚杆中的钢筋或钢缆经过预应力设备的施力，使其拉力达到所需的数值。

2. 锚固杆体：通过堵料或锚杆固定装置将钢筋或钢缆固定在岩土中，确保拉力能够持久传递。

3. 岩土锚固：锚杆经过施加拉力后，与岩土形成粘结，增加地下结构的稳定性和承载能力。

二、施工步骤预应力锚杆的施工步骤一般包括以下几个阶段：1. 设计与准备：根据工程需求，制定预应力锚杆的设计方案，并准备所需的施工设备、材料和人力资源。

2. 预处理：清理锚杆的施工位置，确保杆体可以与岩土接触，并消除可能影响锚固效果的地下障碍物。

3. 钻孔与注浆：使用钻机在岩土中钻孔，形成锚孔，然后通过注浆设备将浆液注入孔内，加固岩土并形成锚固环境。

4. 安装锚杆：将事先预处理的锚杆插入锚孔内，确保锚杆与岩土接触，并保持垂直或按设计要求的倾斜角度。

5. 预应力施力：通过预应力设备对锚杆进行施力，使其达到设计要求的拉力数值，并保持一段时间以确保拉力的持久性。

6. 锚固杆体：使用堵料或锚杆固定装置将锚杆固定在岩土中，确保拉力能够持久传递。

7. 施工记录和验收：对施工过程进行记录，包括施工参数、花费和时间等，并进行相关的验收工作。

以上是预应力锚杆施工技术的基本原理和步骤，通过合理的施工和设计，预应力锚杆可以有效增加地下结构的稳定性和承载能力，为地下工程提供可靠的支撑与加固。

预应力锚杆施工工艺措施一、材料准备1.预应力锚杆材料应符合设计要求，并应详细记录材料牌号、规格、数量等信息。

2.锚杆的钢筋应符合国家相关标准要求，并应进行拉力试验，以保证其强度和可靠性。

3.锚杆的钢套管应具有良好的耐腐蚀性能，并应材质合格证明。

二、设备选择1.预应力锚杆施工需要使用专用的锚杆拉力机，应选用具有相应规格和拉力能力的设备。

2.拉力机的表盘应清晰、准确，应有安全保护装置。

三、锚杆施工技术1.在施工现场，应先进行勘探和测量，确定锚杆的具体位置和长度。

2.对于固定式锚杆，应准确计算锚杆的长度和深度，并保持与其相邻的锚杆间距适当。

3.在预应力锚杆的设计和施工过程中，应确保锚杆与周围土体之间的粘结和摩擦力能够有效传递。

4.施工时应先劈裂锚杆孔洞，然后清洗孔洞中的杂物和水泥渣，并用高压水冲洗孔洞，以确保孔洞干净，并增加钢筋与混凝土之间的粘结力。

5.在孔洞内注入预应力胶浆，以增加钢筋与混凝土的粘结力和摩擦力。

6.按照设计要求将钢筋插入孔洞内，并保持一定的张拉长度。

7.进行钢筋张拉，应一次性达到设计要求的拉力。

8.张拉后，在合适的时间，应进行张拉锚固，以确保钢筋的张拉力能得到有效保持。

9.施工完成后，应及时记录锚杆的安装情况和施工工艺等信息，并进行验收。

四、安全措施1.在施工过程中，要严格按照相关安全规范和操作规程进行施工，保证工人人身安全。

2.使用锚杆拉力机时，要确保设备的安全性能，并严禁超负荷使用。

3.施工现场要设置好警示标志和防护栏杆，确保工人和行人安全。

4.施工人员应定期接受安全培训，了解预应力锚杆施工的相关安全知识。

以上是预应力锚杆施工工艺措施的一些常规步骤，具体的施工要求还应根据各个工程的具体情况进行调整和优化。

在施工过程中应密切关注施工现场安全，操作规程和质量要求，确保预应力锚杆施工的质量和安全。

预应力锚杆施工工艺预应力锚杆是一种广泛应用于岩土工程中的锚固技术，它能够有效地提高岩土体的稳定性，防止滑坡、坍塌等地质灾害的发生。

下面将详细介绍预应力锚杆的施工工艺。

一、施工准备1、技术准备在施工前，需要熟悉施工图纸和相关规范，制定详细的施工方案，并对施工人员进行技术交底。

2、材料准备预应力锚杆通常采用高强度钢材，如预应力钢绞线或高强度螺纹钢筋。

同时，还需要准备好锚具、垫板、水泥、砂、石子等材料。

所有材料必须符合设计要求和相关标准，并具备质量合格证明文件。

3、机械设备准备根据施工需要，配备钻孔机、注浆机、千斤顶、油泵等机械设备。

在使用前，对机械设备进行检查和调试，确保其性能良好，运转正常。

4、场地准备清理施工现场的障碍物，平整场地，确保施工道路畅通。

根据设计要求，测量放线，确定锚杆的位置和钻孔的方向。

二、钻孔1、钻孔方法根据地质条件和设计要求，选择合适的钻孔方法，如旋转钻进、冲击钻进等。

钻孔时，应保持钻孔的垂直度和水平度，偏差应符合规范要求。

2、钻孔深度钻孔深度应符合设计要求，一般应超过锚杆设计长度 05 10m，以保证锚杆的锚固效果。

3、孔径孔径应根据锚杆的直径和设计要求确定，一般比锚杆直径大 1020mm。

4、孔壁清理钻孔完成后，使用高压风或水清孔，将孔内的岩屑、泥土等杂物清除干净，以保证锚杆的安装质量。

三、锚杆制作与安装1、锚杆制作根据设计要求，将预应力钢材切割成所需长度，并在一端制作锚头。

锚头的形式应根据锚具的类型确定，常见的有夹片式锚头、螺母式锚头等。

2、锚杆安装将制作好的锚杆缓慢地插入钻孔内，直到锚杆的底部到达孔底。

在安装过程中，应避免锚杆弯曲、扭转，确保锚杆的轴线与钻孔的轴线重合。

四、注浆1、浆液制备按照设计要求的配合比，将水泥、砂、石子和水搅拌均匀，制备成浆液。

浆液的性能应符合规范要求，如流动性、凝结时间等。

2、注浆方法采用压力注浆法，将浆液通过注浆管注入钻孔内。

注浆压力应根据地质条件和设计要求确定，一般为 05 10MPa。

预应力锚杆施工注意事项预应力锚杆是一种新型的加固材料，广泛应用于各种建筑结构的加固和支撑。

在预应力锚杆施工中，需要注意以下几个方面：一、施工前的准备工作在进行预应力锚杆施工前，首先需要进行充分的准备工作。

包括对施工现场进行认真的勘察和评估，了解施工条件和环境；绘制详细的施工图纸和施工方案，明确施工的步骤和要求；选择合适的预应力锚杆材料和配件，以及配备必要的施工设备和工具等。

二、施工现场的安全措施在预应力锚杆施工中，需要严格遵守安全规定，采取必要的安全措施，保证施工现场的安全。

包括设立安全标志和警示牌，保证现场通风良好，配备必要的防护装备，避免施工现场的火灾和爆炸等危险事故的发生。

三、预应力锚杆的安装预应力锚杆的安装是预应力锚杆施工的关键环节。

在安装过程中，需要注意以下几个方面：1、预应力锚杆的安装位置应符合设计要求，避免出现偏差或错位的情况。

2、预应力锚杆的安装深度应符合设计要求，避免出现安装不足或过深的情况。

3、预应力锚杆的固定应牢固可靠，避免出现锚杆松动或脱落的情况。

4、预应力锚杆的张拉应根据设计要求进行，避免出现张拉不足或过度的情况。

四、施工过程的监测和质量控制在预应力锚杆施工过程中，需要进行严格的监测和质量控制。

包括对锚杆的安装、张拉、固定等环节进行现场监测和检测，确保施工质量符合设计要求。

同时，还需要对施工过程中的数据进行记录和分析，及时发现并解决问题，保证施工的顺利进行。

五、施工后的验收和维护在预应力锚杆施工结束后，需要进行验收和维护。

包括对施工质量进行检查和评估，确保施工符合设计要求；对预应力锚杆进行保养和维护，延长其使用寿命。

预应力锚杆施工是一项复杂的工程，需要严格遵守规定和要求，采取必要的安全措施和质量控制措施，确保施工的安全和质量。

同时，还需要注重施工前的准备工作和施工后的验收和维护，全面提高施工质量和效率。

预应力锚杆施工要求Ⅰ一般规定4.7.1锚杆工程施工前，应根据锚固工程的设计条件、现场地层条件和环境条件，编制出能确保安全及有利于环保的施工组织设计。

4.7.2施工前应认真检查原材料和施工设备的主要技术性能是否符合设计要求。

4.7.3在裂隙发育以及富含地下水的岩层中进行锚杆施工时，应对钻孔周边孔壁进行渗水试验。

当向钻孔内注入0.2MPa～0.4MPa压力水10min后，锚固段钻孔周边渗水率超过0.01m3／min时，则应采用固结注浆或其他方法处理。

Ⅱ钻孔4.7.4锚杆钻孔应符合下列规定：1钻孔应按设计图所示位置、孔径、长度和方向进行，并应选择对钻孔周边地层扰动小的施工方法；2钻孔应保持直线和设定的方位；3向钻孔安放锚杆杆体前，应将孔内岩粉和土屑清洗干净。

4.7.5在不稳定土层中，或地层受扰动导致水土流失会危及邻近建筑物或公用设施的稳定时，宜采用套管护壁钻孔。

4.7.6在土层中安设荷载分散型锚杆和可重复高压注浆型锚杆宜采用套管护壁钻孔。

Ⅲ杆体制作、存储及安放4.7.7杆体的组装和保管应符合下列规定：1杆体组装宜在工厂或施工现场专门作业棚内的台架上进行；2杆体组装应按设计图所示的形状、尺寸和构造要求进行组装，居中隔离架的间距不宜大于2.0m；杆体自由段应设置隔离套管，杆体处露于结构物或岩土体表面的长度应满足地梁、腰梁、台座尺寸及张拉锁定的要求；3荷载分散型锚杆杆体结构组装时，应对各单元锚杆的外露端作出明显的标记；4在杆体的组装、存放、搬运过程中，应防止筋体锈蚀、防护体系损伤、泥土或油渍的附着和过大的残余变形。

4.7.8杆体的安放应符合下列要求：1根据设计要求的杆体设计长度向钻孔内插入杆体；2杆体正确安放就位至注浆浆体硬化前，不得被晃动。

Ⅳ注浆4.7.9注浆设备与注浆工艺应符合下列规定：1注浆设备应具有1h内完成单根锚杆连续注浆的能力；2对下倾的钻孔注浆时，注浆管应插入距孔底300mm～500mm处；3对上倾的钻孔注浆时，应在孔口设置密封装置，并应将排气管内端设于孔底。

预应力锚杆施工工艺要求关键信息项：1、施工材料的质量要求2、施工设备的规格与性能要求3、施工工艺流程与步骤4、施工中的质量控制要点5、施工安全注意事项6、施工验收标准11 施工材料的质量要求111 预应力锚杆杆体材料应选用高强度、低松弛的钢绞线或高强钢丝，其性能应符合国家相关标准的规定。

112 锚杆的锚固剂应具有良好的粘结性能、耐久性和适应性，且应符合设计要求的强度等级。

113 锚具应符合国家标准，具有足够的强度和锚固性能，能可靠地锚固预应力锚杆。

12 施工设备的规格与性能要求121 钻孔设备应根据地质条件和锚杆设计参数选择，能够满足钻孔直径、深度和精度的要求。

122 张拉设备应具备准确的测力装置和稳定的加载性能，能够满足预应力施加的要求。

123 注浆设备应能保证浆液搅拌均匀，且具有足够的压力和流量，确保注浆质量。

13 施工工艺流程与步骤131 施工准备熟悉施工图纸和技术要求，进行现场勘察。

确定施工场地的布置，包括材料堆放、设备安置等。

搭建施工所需的临时设施。

132 钻孔根据设计要求确定钻孔位置和角度。

采用合适的钻孔方法进行钻进，控制钻孔的垂直度和孔径偏差。

钻孔完成后，进行清孔，确保孔内干净无杂物。

133 锚杆制作与安装按照设计长度和规格制作锚杆杆体。

在杆体上安装锚具和定位装置。

将制作好的锚杆缓慢放入钻孔内，确保锚杆位置准确。

134 注浆配制符合要求的浆液。

采用压力注浆法将浆液注入孔内，确保浆液充满孔壁与锚杆之间的空隙。

135 预应力张拉待浆液达到设计强度后，进行预应力张拉。

按照设计的张拉顺序和张拉力进行分级张拉，并做好记录。

张拉完成后，进行锚具的锁定。

14 施工中的质量控制要点141 钻孔质量控制定期检查钻孔的直径、深度和垂直度，偏差应在允许范围内。

对钻孔过程中出现的异常情况，如塌孔、卡钻等，应及时采取处理措施。

142 锚杆制作与安装质量控制检查锚杆的长度、直径、材质等是否符合设计要求。

确保锚具的安装位置准确，固定牢固。

预应力锚杆施工方案预应力锚杆施工方案一、工程概况预应力锚杆用于加固土体、岩体或混凝土结构，提高其承载能力和稳定性。

本施工方案适用于预应力锚杆的施工，工程规模为XX，共需施工XX根预应力锚杆。

二、施工准备1. 根据设计要求和施工方案，准备所需的材料和设备。

2. 组织施工人员进行技术交底和安全教育培训。

3. 搭设施工现场指挥部，划定作业区域，确保施工安全。

4. 检查施工现场的地质条件，确保施工的可行性。

三、施工工艺1. 锚杆孔洞凿挖根据设计要求，使用钻机或手工将预定位置的锚杆孔洞凿挖出，孔深按照设计要求计算。

2. 钻孔清理使用吹风机将锚杆孔内的淤泥、泥沙等物质吹净，保证孔壁的洁净度。

3. 安装锚杆将预应力锚杆通过孔洞送入孔穴内，使其与孔壁紧密贴合。

根据锚杆的特性，可以选择预应力锚杆以及锚杆套管进行配合使用。

在锚杆的一端安装承力板和锚具，并严密连接。

4. 压浆灌注对已经安装好的锚杆进行压浆灌注工作。

将水泥浆料按照标准比例搅拌，经过管道注入到锚杆孔洞中，直至灌浆浆液从孔洞的顶部出现。

5. 安装锚固装置待浆液凝固后，将锚固装置与预应力锚杆相连接，并进行调整，使锚固装置与锚杆紧密结合。

6. 调整预紧力使用预应力设备对锚杆进行预紧，预应力大小要根据设计要求进行调整。

7. 防护措施对施工完成的锚杆进行保护，采取措施防止其受到外界因素的损害以确保其可靠性。

四、安全措施1. 施工现场周边要设置警示标志，防止无关人员进入施工区域。

2. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，并按规定使用安全绳索等防护设施。

3. 施工过程中要加强沟通协作，避免发生人员伤亡事故。

4. 施工现场要保持清洁整齐，防止材料堆放不规范引起的意外事故。

五、总结本施工方案用于预应力锚杆的施工，充分考虑了锚杆施工的工艺流程和安全措施，目的是保证施工质量和施工安全。

同时，施工方案也注重节约资源和保护环境，力求合理利用材料和设备，减少对环境的污染。

预应力锚杆施工工法预应力锚杆是一种有效的岩土锚固技术，广泛应用于边坡加固、深基坑支护、隧道衬砌等工程领域。

它通过在岩土体中设置锚杆，并施加预应力，提高岩土体的稳定性和承载能力。

下面将详细介绍预应力锚杆的施工工法。

一、施工准备1、技术准备（1）熟悉施工图纸和地质勘察报告，了解工程地质条件和设计要求。

（2）编制施工方案，包括施工工艺流程、施工技术参数、质量控制标准等。

（3）进行技术交底，使施工人员掌握施工要点和质量要求。

2、材料准备（1）锚杆：一般采用高强度螺纹钢筋或钢绞线，其性能应符合设计要求。

（2）锚具：包括锚垫板、夹片、锚头等，应与锚杆配套使用，并具有足够的强度和耐久性。

（3）水泥浆：采用普通硅酸盐水泥，强度等级不低于 425，水灰比根据试验确定。

3、设备准备（1）钻孔设备：根据地质条件和锚杆长度，选择合适的钻孔机械，如潜孔钻、地质钻等。

（2）张拉设备：采用专用的千斤顶和油泵，其额定拉力应大于锚杆的设计拉力。

（3）注浆设备：包括搅拌机、注浆泵等。

4、场地准备（1）清理施工场地，平整场地，确保施工设备和人员通行顺畅。

（2）设置排水系统，排除场地内的积水。

二、钻孔1、孔位布置根据设计要求，在施工面上放出锚杆孔位，并做好标记。

孔位偏差不得大于 100mm。

2、钻孔方法（1）根据地质条件和锚杆长度，选择合适的钻孔方法。

对于软岩和土层，可采用螺旋钻或洛阳铲钻孔；对于硬岩，可采用潜孔钻或地质钻钻孔。

（2）钻孔时应保持钻孔垂直，倾斜度不得大于锚杆长度的 2%。

3、钻孔深度钻孔深度应超过锚杆设计长度 05m 以上，以确保锚杆的锚固效果。

4、清孔钻孔完成后，用高压风或水将孔内的岩屑和泥土清除干净，确保孔内清洁。

三、锚杆制作与安装1、锚杆制作（1）根据设计要求，将锚杆钢筋或钢绞线切割成所需长度。

（2）在锚杆上设置定位支架，间距一般为 2m 左右，以确保锚杆在孔内居中。

2、锚杆安装（1）将制作好的锚杆缓慢插入孔内，避免锚杆弯曲或损坏。

引言概述：预应力锚杆是应用于工程结构中的一种重要预应力技术，可以增加工程结构的承载能力和稳定性。

本文将详细介绍预应力锚杆施工工艺的相关内容，包括施工前的准备工作、锚杆的制作、锚杆的安装和张拉以及施工后的验收等方面。

正文内容：一、施工前的准备工作1. 工程方案设计：在进行预应力锚杆施工前，需要根据工程的具体情况制定详细的工程方案。

这包括确定预应力锚杆的数量、布置方式以及预应力锚杆的设计参数等。

2. 材料准备：在进行预应力锚杆施工前，需要准备好所需的材料，包括预应力钢束、锚具、注浆材料等。

这些材料需要经过严格的质量检查，确保其质量符合相关标准要求。

3. 施工人员培训：预应力锚杆施工是一项技术要求较高的工作，需要有专业的施工人员进行操作。

施工前需要对相关施工人员进行培训，加强他们对施工工艺的理解与掌握。

4. 施工现场准备：在进行预应力锚杆的施工前，需要对施工现场进行准备工作。

这包括清理施工区域、搭建施工设施以及确定施工方案等。

二、锚杆的制作1. 预应力钢束的制作：预应力锚杆所使用的预应力钢束需要经过预拉设备进行拉伸，将其预应力值调整到设计要求的数值，并进行锚固处理。

2. 锚具的制作：锚具是将预应力钢束与混凝土结构锚固在一起的部件。

它需要经过精确的加工制作，确保其与预应力钢束的连接牢固可靠。

3. 注浆材料的调制：在预应力锚杆施工中，注浆材料用于填充锚杆孔道，增加锚杆与混凝土结构之间的摩擦力。

注浆材料需要按照规定比例进行调制，并进行质量检查。

三、锚杆的安装和张拉1. 锚杆孔道的凿通：在进行锚杆安装前，需要先将锚杆孔道凿通。

这需要根据设计要求和施工方案确定孔道的位置和尺寸，并进行精确的凿孔操作。

2. 锚杆的安装：预应力锚杆安装是将预应力钢束和锚具一起安装到混凝土结构中的过程。

安装时需要确保锚杆的垂直度、水平度和位置的准确性。

3. 锚杆的张拉：在锚杆安装完成后，需要进行锚杆的张拉。

张拉的目的是使锚杆达到设计要求的预应力值，并确保锚杆与混凝土结构之间的紧密结合。

预应力锚杆施工工艺预应力锚杆施工工艺是一种常用于土木工程和建筑工程中的施工技术。

预应力锚杆是一种具有预应力的支撑杆，它可以在工程结构中增加强度和稳定性。

通过将预应力施加在锚杆上，可以减小结构受力，提高其承载能力和抗震性能。

预应力锚杆施工工艺的基本步骤如下：1. 设计与准备在进行预应力锚杆施工之前，必须进行详细的设计和准备工作。

设计人员需要根据工程的具体要求和条件确定预应力锚杆的数量、长度、直径以及布置方式。

施工人员需要确保施工现场的安全，并准备好所需的施工设备和材料。

2. 钻孔钻孔是预应力锚杆施工的第一步。

钻孔的位置和深度需要根据设计要求确定。

施工人员使用专业的钻孔设备在工程结构中打孔，确保孔的直径和深度符合设计要求。

3. 清理孔内杂质在施工钻孔后，必须清理孔内的杂质。

施工人员使用高压水枪或气枪将孔内的泥浆，砂砾和其他杂质清除干净，以确保预应力锚杆能够完全贴附在孔壁上。

4. 注浆注浆是预应力锚杆施工中的重要步骤。

施工人员使用特殊的注浆设备将浆液注入孔内，填充孔壁与预应力锚杆之间的间隙。

注浆材料通常是一种特殊的高强度水泥混合物，能够有效地固定预应力锚杆并提供额外的支撑。

5. 安装预应力锚杆安装预应力锚杆是预应力锚杆施工的核心步骤。

施工人员使用起重设备将预应力锚杆输送到孔内，并将其沿着孔壁向下推入，直至达到设计要求的深度。

然后，施工人员通过给预应力锚杆施加预定的预应力，使其紧密地贴附在孔壁上。

6. 后期处理在预应力锚杆施工完成后，施工人员需要进行一些后期处理工作。

他们会修补钻孔口和注浆口，以确保工程结构的完整性和美观性。

此外，施工人员还需要对预应力锚杆进行检测和监测，以确保其正常工作和稳定性。

总结预应力锚杆施工工艺是一种重要的土木工程和建筑工程技术。

通过预应力锚杆的施工，工程结构的强度和稳定性得到提高，从而增加其承载能力和抗震性能。

预应力锚杆施工工艺需要进行详细的设计和准备工作，包括钻孔、清理孔内杂质、注浆和安装预应力锚杆。
