RS485编码器简介应用行业：
一．BEN绝对值编码器的常规外形：38MM,58MM,66MM,80MM.100MM. 二．BEN绝对值编码器分为：单圈，多圈。
三．BEN绝对值编码器按原理分为：磁绝对值编码器，光电绝对值编码器
四．BEN绝对值编码器出线方式分为：侧出线，后出线
五．BEN绝对值编码器轴分为：6MM,8MM,10MM,12MM,14MM,25MM. 六．BEN绝对值编码器分为：轴，盲孔，通孔。
七．BEN绝对值编码器防护分为：IP54-68.
八．BEN绝对值编码器安装方式分为：夹紧法兰、同步法兰、夹紧带同步法兰、盲孔（弹簧片，抱紧）、通孔（弹簧片，键销）九．BEN绝对值编码器精度分为：单圈精度和多圈精度，加起来是总精度，也就是通常的多少位（常规24位，25位，30位，32位。
）。
十．BEN绝对值编码器通讯协议波特率：4800~115200 bit/s，默认为9600 bit/s。
刷新周期约1.5ms ★精芬机电传感器
*机床
*航天航空、
*造纸印刷、
*水利闸门、
* 纺织机械
* 灌溉机械
* 军工设备
* 食品机械
*钢铁冶金设备
* 机器人及机械手臂*港口起重运输机械*大型重型机械设备*精密测量和数控设备

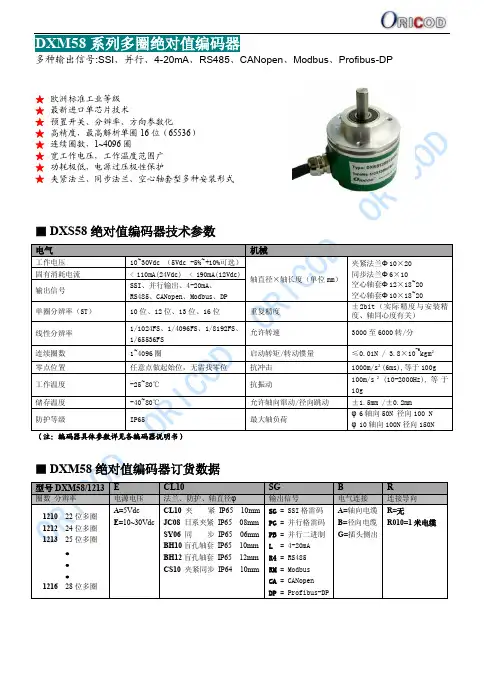

技术参数

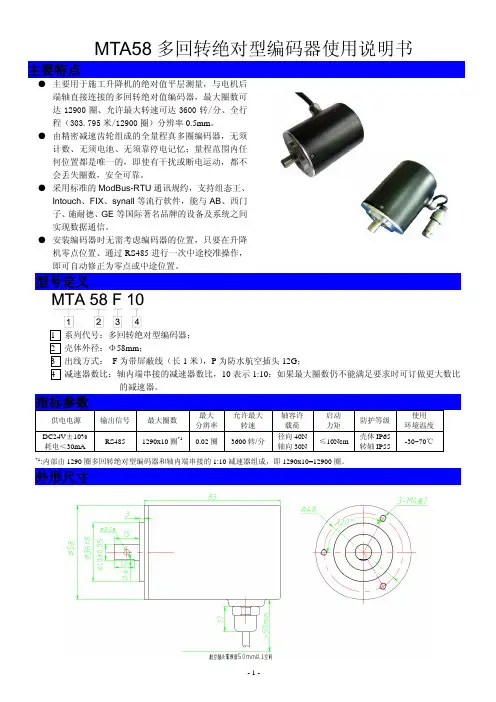

BEN编码器外形尺寸。
深圳齿轮多圈磁电绝对值编码器参数深圳齿轮多圈磁电绝对值编码器是一种精密的编码器，通过磁轮和多圈式磁电绝对值编码器的组合，可以实现多圈磁轮的连续和准确的脉冲编码，并可实现逆变和正变之间的切换。
一、性能参数1、输出信号：多圈磁电绝对值编码器采用多圈式磁电绝对值编码器，输出信号可以是多种类型，常见的有RS-422/RS-485/TTL/HTL 等。
2、分辨率：根据齿轮多圈磁电绝对值编码器的多圈磁轮的数量，最高分辨率可达到256级。
3、安装方式：一般以端面型安装在被测仪表或机械装置上，配合法兰安装使用。
4、环境条件：编码器在温度：-25℃～+55℃，湿度0-95％RH，最大大气压888KPa时工作。
5、防护等级：IP67防护，可用于室内和外部场合。
6、外形尺寸：根据客户需求定制，一般有多种尺寸，比如：M8*18，φ18*31mm，M10*20，φ21*41mm等。
7、耐压：可承受最大电压2000V，耐干式绝缘电阻>5MΩ，耐湿式绝缘电阻>100MΩ。
8、工作电压：工作电压为5-30VDC的非常低的电压，可以满足多种应用，比如：汽车、仪表、船舶等。
二、安装及固定1、齿轮多圈磁电绝对值编码器要正确安装，以保证输出精度。
2、安装法兰是齿轮多圈磁电绝对值编码器安装的重要组成部分，应使用专用法兰密封圈的标准法兰安装，以确保有良好的密封性。
3、编码器安装后，要牢固地固定。
若要更换法兰，要特别注意编码器的固定，以保证编码器有正常的工作环境。
三、使用注意事项1、使用齿轮多圈磁电绝对值编码器前一定要读懂使用手册，熟悉其安装、连接及使用的步骤。
2、检查编码器连接是否正确，并检查安装是否牢固，确保能够正常使用。
3、安装前空载时应检查试验电压，以保证电压的正常使用。
4、避免在安装区域内使用金属零件，以免影响编码器的信号输出。
5、安装区域应清洁，编码器应安装在无尘的地方，避免尘埃对编码器输出信号的影响。
6、安装维护时应避免使用有残余电器液体的工具，以免污染编码器电路。
绝对值编码器的使用这是我的单圈绝对值编码器的一段程序（即格雷码转二进制），供大家分享绝对值编码器并行输出信号GMS412 PB说明书* 单圈绝对值并行信号输出* 12位4096线分辨率* 宽工作电压范围，10~30Vdc或5Vdc，极性保护* 宽工作温度范围，-25~70℃；储存温度：-40~100℃* 并行推挽输出，绝对值格雷码，可直接连接各种设备* 夹紧法兰或同步法兰，国际标准型外形，其他外形可选* 用于恶劣环境条件下的绝对值编码器（潮湿、灰尘、冲击和振动）型号GMS412RE10PB规格9420在使用编码器前，请完整阅读下面的说明，正确使用！特性参数工作电压: 10-30Vdc或5Vdc; 极性保护消耗电流: 〈30mA（空载）输出信号: 并行推挽输出（并行输出电压值可灵活设定）输出代码: 格雷码（循环二进制码）分辨率: 12位4096线精度: 重复性±2bit(实际精度与安装精度、轴同心度有关)工作温度: -25～70℃储存温度： -40～100℃防护等级: IP65连接电缆: 1米16芯电缆径向侧出（其余形式可订货）外形特征: 金属密封外壳，密封双轴承结构（安装尺寸见尺寸附图）转轴: 夹紧法兰：轴径10mm ,长度20mm，D型平面；同步法兰：轴径6mm ,长度10mm 一、接线说明：12位16芯连接电缆黑色20紫色28灰色21灰(白1)29白色22橙(白1)210红色23绿(白1)211粉色24橙色25棕色10-30Vdc黄色26蓝色/蓝(红1)GND 0V注1绿色27棕(白1)KVCC 注2注：1.正常使用请将两线短接在一起2.KVCC：并行输出基准电压,每位压降<2V3.括号内颜色及数字为线缆标识4.并行输出每位最大50mA编码器的分辨率与精度旋转编码器的分辨率与精度此文原为MM现代制造３月份编码器专辑的投稿，因我交稿晚了，没赶上，现发在这里与网友交流讨论。
上海精浦机电有限公司裘奋2009年3月关于传感器的分辨率与精度的理解，可以用我们所用的机械三指针式手表打这样一个比喻：时针的分辨率是小时，分针的分辨率是分，秒针的分辨率是秒，眼睛反应快的，通过秒针在秒间的空格，我们甚至能分辨至约0.3秒，这是三针式机械指针手表都可以做到的；而精度是什么，就是每个手表对标准时间的准确性，这是每个手表都不同的，或者在使用的不同时间里都不同的（越走越快的或越走越慢的），大致在1秒至30秒之间。

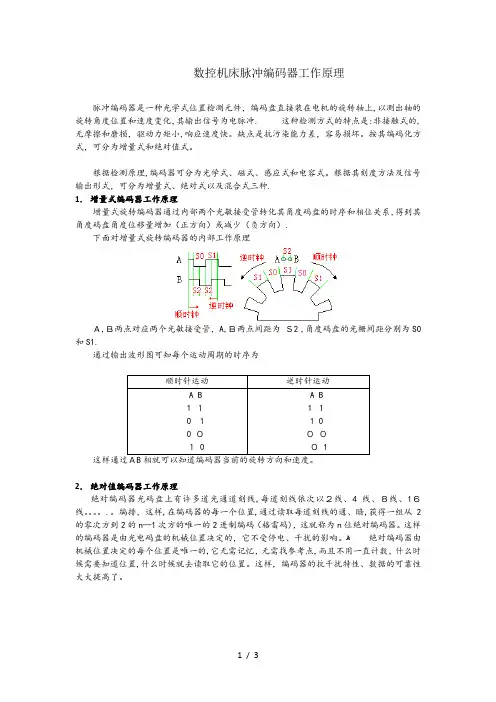

数控机床脉冲编码器工作原理脉冲编码器是一种光学式位置检测元件，编码盘直接装在电机的旋转轴上,以测出轴的旋转角度位置和速度变化，其输出信号为电脉冲. 这种检测方式的特点是:非接触式的,无摩擦和磨损，驱动力矩小,响应速度快。
缺点是抗污染能力差，容易损坏。
按其编码化方式，可分为增量式和绝对值式。
根据检测原理,编码器可分为光学式、磁式、感应式和电容式。
根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种.1．增量式编码器工作原理增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）.下面对增量式旋转编码器的内部工作原理Ａ,Ｂ两点对应两个光敏接受管，A,Ｂ两点间距为Ｓ2 ,角度码盘的光栅间距分别为S0和S1.通过输出波形图可知每个运动周期的时序为顺时针运动逆时针运动A B1 １0 10 ０１ 0A B1 １1 0０００ 12．绝对值编码器工作原理绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以２线、4线、８线、1６线。
.。
编排，这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n—1次方的唯一的2进制编码（格雷码)，这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的，它不受停电、干扰的影响。
ﻫ绝对编码器由机械位置决定的每个位置是唯一的,它无需记忆，无需找参考点,而且不用一直计数，什么时候需要知道位置,什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
图从单圈绝对值编码器到多圈绝对值编码器旋转单圈绝对值编码器，以转动中测量光电码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码只能用于旋转范围３60度以内的测量，称为单圈绝对值编码器。
ﻫ如果要测量旋转超过360度范围,就要用到多圈绝对值编码器.编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘(或多组齿轮,多组码盘）,在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复,而无需记忆。
