土工作业指导书击实试验实施细则文件编号：版本号：编制：批准：生效日期：击实试验实施细则1. 目的为了规范标准固结试验中的各个环节，特制定本细则。
2. 适用范围本试验分轻型击实和重型击实。
轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。
采用三层击实时，最大粒径不大于40mm。
3. 引用文件GB/T50123-1999 土工试验方法标准。
4. 检测设备本试验所用的主要仪器设备，应符合下列规定：a、击实仪的击实筒和击锤尺寸应符合下表规定：b、天平：称量200g，最小分度值，0.01g。
c、台秤：称量10kg，最小分度值5g。
d、标准筛：孔径为20mm、40mm和5mm。
e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
5．操作步骤进行：5．1试样的制备：5．1．1干法试样制备：a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。
根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。
注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。
b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。
根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。
5．2击实试验应按下列步骤进行：a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。
称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。

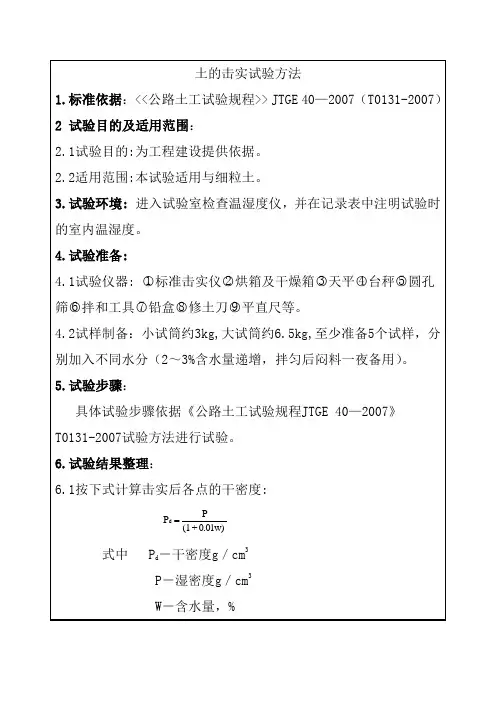

土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。

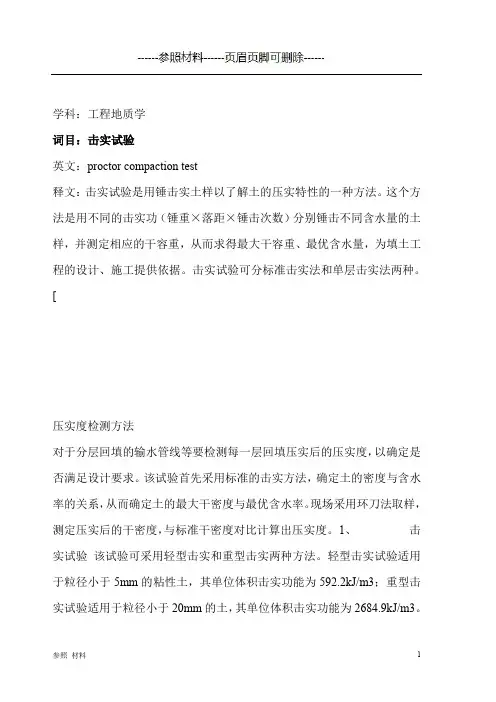

学科：工程地质学词目：击实试验英文：proctor compaction test释文：击实试验是用锤击实土样以了解土的压实特性的一种方法。
这个方法是用不同的击实功（锤重×落距×锤击次数）分别锤击不同含水量的土样，并测定相应的干容重，从而求得最大干容重、最优含水量，为填土工程的设计、施工提供依据。
击实试验可分标准击实法和单层击实法两种。
[压实度检测方法对于分层回填的输水管线等要检测每一层回填压实后的压实度，以确定是否满足设计要求。
该试验首先采用标准的击实方法，确定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率。
现场采用环刀法取样，测定压实后的干密度，与标准干密度对比计算出压实度。
1、击实试验该试验可采用轻型击实和重型击实两种方法。
轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2kJ/m3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9kJ/m3。
1.1 仪器设备1.1.1 击实仪：由击实筒、击锤和护筒组成，其尺寸应符合下表规定。
击实仪主要部件尺寸规格表1.1.2 击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落。
1.1.3 天平：称量200g，分度值0.1g。
1.1.4 台秤：称量10kg，分度值5g。
1.1.5 标准筛：孔径为20mm圆孔筛和5mm标准筛。
1.1.6 试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，也可用刮刀和修土刀从击实筒中取出试样。
1.1.7 其他：烘箱、喷水设备、碾土设备、盛土器、修土刀和保湿设备等。
1.2 操作步骤1.2.1 试样制备采用干法制备。
取一定量的代表性风干土样（轻型约为20kg，重型约为50kg），放在橡皮板上用木碾碾散，并分别按下列方法备样m（1）轻型击实试验过5mm筛，将筛下土样拌匀，并测定土样的风干含水率。
根据土的塑限预估最优含水率，按依次相差约2%的含水率制备一组（不少于5个）试样，其中应有2个含水率大于塑限，2个含水率小于塑限，1个含水率接近塑限。
土工标准击实试验击实试验是用扰动样做的试验，在工程上运用于控制填土地基及夯实效果，提供粘性土的最大干密度和最优含水量。
根据设计要求确定轻型击实和重型击实两种，轻型击实适用于粒径<5mm的粘性土，重型击实适用于粒径<20mm粘性土采用三层击实时，最大粒径<40mm。
要准备：1）天平：称重200g、0.01g；2）台秤：称重10kg、5g；3）标准筛：孔径20mm、40mm和5mm；4）试样推土器：宜用螺旋式千斤顶或液压式千斤顶如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
备土量>20kg（2200g×6（>50kg重型5300g×6），风干过筛5mm（重型过20mm或40mm）将筛下土拌均匀（四分法）取代表性试样测定风干土含水量、塑性指数（Ip）。
根据塑限（Wp）预估最优含水量，并制备5个不同含水量的一组试样，例：假定Wp=20%，备16%、18%、20%、22%、24%，但Ip>20%，则应按15%、18%、20%、22%、25%；根据试验所需要的土量与含水量，制备试样所需的加水量按下式计算：mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；m0——湿土（或风干土）质量（g）；ω0——湿土（或风干土）质量（%）；ω1——制样要求的含水量（%），例：Wp=20%，风干含水量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。
求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。
备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。
