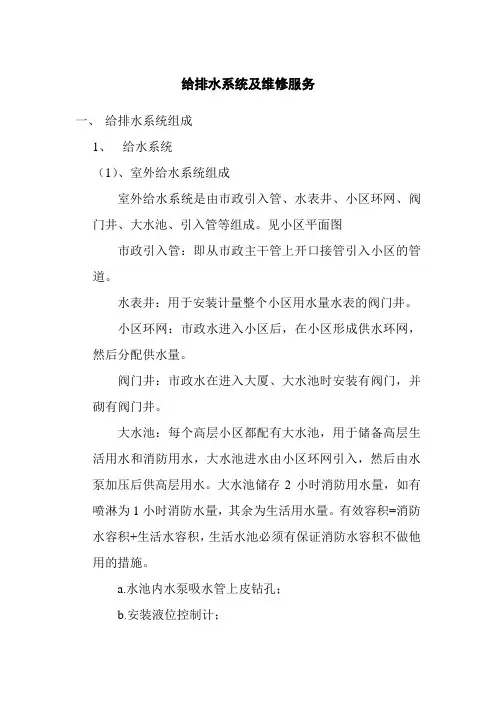

给排水系统及维修服务一、给排水系统组成1、给水系统（1）、室外给水系统组成室外给水系统是由市政引入管、水表井、小区环网、阀门井、大水池、引入管等组成。
见小区平面图市政引入管：即从市政主干管上开口接管引入小区的管道。
水表井：用于安装计量整个小区用水量水表的阀门井。
小区环网：市政水进入小区后，在小区形成供水环网，然后分配供水量。
阀门井：市政水在进入大厦、大水池时安装有阀门，并砌有阀门井。
大水池：每个高层小区都配有大水池，用于储备高层生活用水和消防用水，大水池进水由小区环网引入，然后由水泵加压后供高层用水。
大水池储存2小时消防用水量，如有喷淋为1小时消防水量，其余为生活用水量。
有效容积=消防水容积+生活水容积，生活水池必须有保证消防水容积不做他用的措施。
a.水池内水泵吸水管上皮钻孔；b.安装液位控制计；引入管：由小区环网引入到大厦的低层，供大厦低层市政用水。
(2)、室内给水系统组成室内给水系统包括水泵、给水主管、水箱、分配支管、进户管、分户表等。
a.水泵：将大水池的生活水加压后送至屋顶水箱。
b.给水主管：经水泵加压后的水经主管送到水箱，上有闸阀、止回阀、液压阀等。
c.水箱：水箱一般在顶层，储存10分钟的消防水量，其余为生活水量，一般为40立方米，其中消防水量为18立方米。
d.分配支管：水箱水经分配支管送到每户，上有过滤器、闸阀、减压阀等。
e.进户管：从分支管引出，分配到各家各户，管径一般为DN20-DN25。
f.分户水表：计量各家各户用水量的计量器具。
使用前由供水部门校验，并计量表底数。
g.户内卫生器具：户内卫生器具分为大便器、洗手盆、洗涤盆、浴盆、淋浴、水龙头等。
2、排水系统组成（1）、室外排水系统组成室外排水系统由化粪池、排水管道、排水井组成。
化粪池：从室内排出的生活污水汇集到化粪池进行消化、沉淀处理，处理后的污水流出化粪池，进入市政污水管道，排入市政污水处理设施。
化粪池构造如图污水管道：从室内排出的污水经管道和污水井流入化粪池。
2给水排水系统概论给水排水系统是供水和排水设备的有机组合，将水源引入建筑物并分发给各个点位，同时将废水排出建筑并送入下水道或处理设备。
本文将详细介绍给水排水系统的概念、组成、分类及设计要点。
一、概念给水排水系统是指为满足建筑物内用户对水的需要而建立的水供应和废水排放的系统。
它包括供水管道、水泵、水箱、水表、阀门以及排水管道、污水处理设备等部分。
二、组成1.给水系统组成（1）水源：公共供水系统或私人水源。
（2）给水管道：将水源引入建筑物，通过水泵进行供水。
（3）水泵：负责将水源压力送入建筑物内供水管道。
（4）水箱：储存供水，平衡供水压力。
（5）水表：计量供水量，为用户收取水费。
（6）阀门：控制供水管道的通闭和流量控制。
（7）用户终端：如水龙头、洗衣机等。
2.排水系统组成（1）盲管系统：将废水从建筑物内直接排入下水道。
（2）抽水系统：当建筑物底部低于下水道时，通过污水提升泵将废水抽至下水道。
（3）污水处理系统：主要包括污水收集、沉淀、厌氧处理和气体处理等环节，以实现废水的净化。
（4）排水管道：将废水从建筑物引导到下水道或处理设备。
（5）人工排水：如卫生间、厨房、洗衣房的下水道。
三、分类1.按用途分类（1）生活给水：用于日常饮用、洗涤、冲洗等。
（2）消防给水：用于消防灭火系统。
（3）工业用水：用于工业生产和冷却等用途。
2.按供水方式分类（1）直接供水：供水直接由水源进入建筑物。
（2）间接供水：供水先经水箱储存，再分配到各个用户。
3.按水源分类（1）自来水系统：直接从公共供水系统获取水源。
（2）非自来水系统：使用私人水源，如井水或天然水源。
四、设计要点1.水压保护：对供水管道进行合理布置和设计，以确保水压稳定，避免高低压区域。
2.供水量合理规划：根据建筑物的类型和用户数量，合理预测和设计供水量。
3.防火要求：消防给水系统的设计需满足建筑的防火要求，如供水稳定、消防栓设置等。
4.防止二次污染：在给水管道设计中，要采取相应的措施避免二次污染的发生。
