2020年北京市海淀区初三期末物理试卷逐题解析

2019—2020学年度北京市海淀区第一学期初三期末测评初中物理九年级物理第I卷〔选择题共36分〕一、以下各小题均有四个选项，其中只有一个选项符合题意。

〔共24分，每题2分〕1．下面是一些用科学家名字命名的物理量单位，其中用来表示电功单位的是〔〕A．瓦特B．欧姆C．焦耳D．安培2．我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。

如下图的各种做法中，不符合安全用电原那么的是〔〕3．如以下图所示的各种用电器中利用电流的热效应工作的是〔〕4．某种用电器正常工作时，测得通过它的电流为4A，那么此用电器可能是以下图中的〔〕5．下面关于电功率的讲法中正确的选项是〔〕A．电功率是表示电流做功多少的物理量B．用电器在相同的时刻内消耗的电能越多，电功率越大C．串联的几只灯泡工作时，电阻大的灯泡的电功率小D．灯泡两端的电压不等于其额定电压时，消耗的电功率能够等于其额定功率6．家庭电路中的保险丝突然熔断，在判定其故障时，下面可能的缘故中能够排除的是〔〕A．电路的总电阻变大B．电路的总功率变大C．电路中的电流变大D．电路短路7．以下图为路口交通指示灯的示意图。

指示灯能够通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解能够推断〔〕A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联8．以下图所示，电源两端电压不变，闭合开关后，滑动变阻器的滑片P从中心位置滑到a 端的过程中〔〕A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数不变D．电流表示数增大、电压表示数不变9．将标有〝PZ 220V 60W〞的白炽灯L1和标有〝PZ 220V 100W〞的白炽灯L2串联后接在220V的照明电路上，消耗的电功率分不为P1和P2；假设将L1和L2并联后接到同一照明电路上，消耗的电功率分不为P3和P4. 那么以下关系正确的选项是〔〕A．P4>P3> P2>P1B．P1> P2>P4 >P3C．P2> P1>P4>P3D．P4>P3>P1> P210．对以下图所示电路的分析中，以下讲法正确的选项是〔〕A．S3闭合，S1，S2断开，L1，L2并联B．S1闭合，S2，S3断开，L1，L2串联C．S1断开，S2，S3闭合，电路的总电阻最大D．S3断开，S1，S2闭合，电路的总电阻最小11．如以下图所示，电源两端间电压为20V不变，用滑动变阻器调剂灯泡两端的电压. 灯泡电阻为5Ω，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范畴是〔〕A．20V~4V B．0V~20VC．8V~20V D．4V~20V12．小明同学设计了如图中所示的四种用电流表或电压表显示测量重物重力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两端的电压恒定. 四个电路中有一个电路能实现重物所受重力增大，电表示数增大，那个电路是〔〕二、以下各小题均有四个选项，其中符合题意的选项均多于一个.〔共12分，每题3分，全选对的得3分，选对但不全的得2分，有错选的不得分〕13．两盏白炽灯并联接入电路中，闭合开关发觉甲灯比乙灯亮，以下讲法正确的选项是〔〕A．甲灯的额定功率比乙灯的大B．甲灯的电阻比乙灯的大C．通过甲灯的电流比通过乙灯的大D．甲灯两端的电压比乙灯的大14．我国人民的生活水平有了较大的提高，多种多样的家用电器普遍进入家庭。

19-20学年北京市海淀区九年级上学期期末物理试卷一、单选题（本大题共15小题，共30.0分）1.如下单位中哪一个不是电功的单位()A. 瓦特B. 千瓦时C. 焦耳D. 度2.如图所示的家用电器中，利用电流热效应工作的是()A. 电视机B. 电熨斗C. 电冰箱D. 电风扇3.如图所示的各种做法中，符合安全用电原则的是()A. 在高压线附近放风筝B. 用湿布擦台灯的灯头C. 用湿手扳开关D. 家用电器外壳接地4.下列电器中，正常工作时的电功率最接近500W的是()A. 洗衣机B. 日光灯C. 空调机D. 电子手表5.下列说法正确的是()A. 铜制品容易被磁化B. 同名磁极互相吸引C. 奥斯特发现了电磁感应现象D. 磁体间的相互作用是通过磁场发生的6.根据欧姆定律，下列说法正确的是()A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端电压越大，这段导体的电阻就越大C. 导体的电阻与电压成正比，与电流成反比D. 导体两端电压越大，通过这段导体的电流越大7.如图，玩具小船上用电池和有铁芯的螺线管组成一个闭合电路，把小船按东西方向放置在水面上，放开小船后船头最后的指向是()A. 向东B. 向南C. 向西D. 向北8.下列符合家庭电路用电安全原则的是()A. B.C. D.9.早在北宋时期，我国人民就认识了地磁的存在，并据此做出了四大发明之一的指南针。

宋代科学家沈括在《梦溪笔谈》卷二十四中写道：“方家以磁石磨针锋，则能指南，然常微偏东，不全南也。

”这是我国和世界上关于地磁偏角的最早记载。

若把地磁场假想成是由地球内部一块大条形磁铁产生的，下图的四个示意图中，能合理描述这块大条形磁铁的是()A. B. C. D.10.一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是A. 试电笔可用来测试物体是带正电还是带负电B. 试电笔通常也用来检查电气设备的外壳是否带电C. 使用时手指不能碰到金属笔卡D. 使用时人不会触电是因为试电笔氖管不会导电11.如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光。

北京市海淀区2019-2020学年第一学期初三期末学业水平调研海淀区2019-2020学年第一学期期末学业水平调研初三物理参考答案及评分标准一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。

21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。

21.（1）2020.0，（2）S （各1分）22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分）（2）0.5（1分）24. 电流大小（2分）25.（1）强，（2）减弱，（3）变大（各1分）26.（1）B D ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。

（2分）28. （1）各次实验更换电阻R 时，没有控制电流I 保持不变。

（2分）（2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。

（2分） 29. （1） 如答案图22所示（1分） （2） ①2.5（1分）②断开开关S 3，再闭合开关S 2，（1分）③ P 额＝U 1（U 2- U 1）/ R 0（1分）30. （1）0.24， 0.72， 左（各1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDDBCDCBCDD题号 16 17 18 19 20 答案ACABABADAC乙答案图16 甲 ＋－ SPPLS V AR答案图22RS 1S 3PA BS 23V+L（2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）31. （1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ； t -t 0 （3分） （3）1分四、科普阅读题（共4分） 32. （1）A ，（1分）（2）①LED 灯电光转换率高，更节能 ②LED 灯发出的光颜色更丰富 （1分） （3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R 1两端电压为U 1，则： U 1=3V -2V=1V设通过R 1的电流为I 1，则：I 1= U 1/ R 1=1V/10Ω=0.1A 因为串联，则：I =I 1= I 2R 2= U 2/ I 2=2V/0.1A=20Ω（1分）（2）P 2= I 22 R 2=0.01A×20Ω=0.2W （1分） （3）P =IU 源=0.1A×3V=0.3W （1分）34．设电源两端电压为U ，因为是家庭电路，则U =220V （1）I 1=P 1/U =880W/220V=4A （1分）（2）设通过R 2的电流为I 2，根据并联电路，有：I 2=I - I 1=10A -4A=6AP 2= I 2U=6A×220V=1320W （1分）（3）最高档就是开关S 、S 1和S 2都闭合，消耗电能W ，则： W =IUt =10A×220V×2h=4.4kW·h （1分）R/ΩI /A t 0/℃ t /℃ ∆t /℃ 答案图24 U /V I /A说明：W=4.4度=1.584×107J，同样得分。

2020-2021学年北京海淀区初三第一学期物理期末试卷及答案一、单项选择题1. 在国际单位制中，电功率的单位是（）A. 安培（A）B. 伏特（V）C. 焦耳（J）D. 瓦特（W）【答案】D【解析】【详解】A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是电功的单位，不符合题意；D．瓦特是电功率的单位，符合题意。

故选D。

2. 下列用电器中，利用电流热效应工作的是（ ）A. 电冰箱B. 电饭锅C. 电风扇D. 洗衣机【答案】B【解析】【详解】A．电冰箱靠压缩机工作，主要是把电能转化为机械能，不是利用电流的热效应工作的，故A错误；B．电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故B正确；C．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故C错误；D．洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误。

故选B。

3. 下列做法中，符合安全用电要求的是（ ）A. 用湿布擦正在工作的台灯B. 更换灯泡前先断开电源开关C. 发现有人触电时，用手直接把触电的人拉开D. 用电器着火时，先用水把火浇灭，再切断电源【答案】B【解析】【详解】A．用湿布擦正在工作的电灯，有可能会触电，因为水是导体，如果湿布接触到火线，则会出现触电事故，故A不符合题意；B．更换灯泡前先断开电源开关，能避免触电，故B符合题意；C．发现有人触电，应先断开电源，如果用手直接把触电人拉开，则去拉开的人也会触电，故C不符合题意；D．用电器着火时，不能直接用水来灭火，因为水是是导体，烧水的时候，也会造成触电事故，应先切断电源，再灭火，故D不符合题意。

故选B。

4. 下列装置中，利用电磁感应原理工作的是（ ）A. 验电器B. 指南针C. 电动机D. 发电机【答案】D【解析】【详解】A．验电器是利用同种电荷相互排斥的原理工作的，故A不符合题意；B．指南针是利用同名磁极相互排斥，异名磁极相互吸引的原理工作的，故B不符合题意；C．电动机是利用通电导体在磁场中受到力的作用工作的，故C不符合题意；D．发电机是利用电磁感应的原理工作的，故D正确。

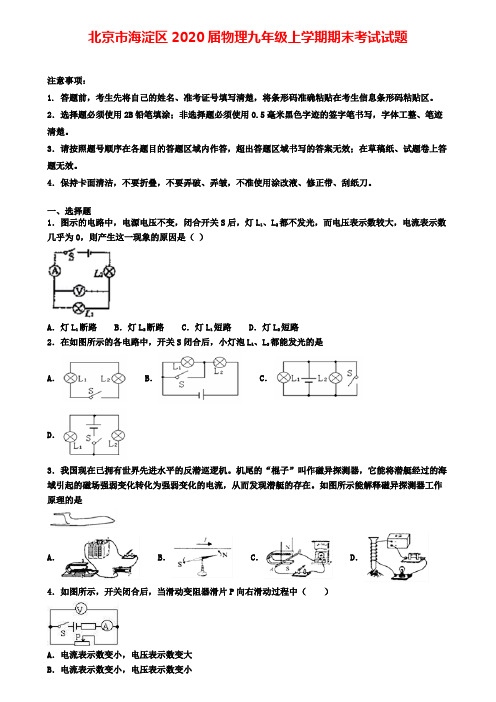

北京市海淀区2020届物理九年级上学期期末考试试题注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。

3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．图示的电路中，电源电压不变，闭合开关S后，灯L1、L2都不发光，而电压表示数较大，电流表示数几乎为0，则产生这一现象的原因是（）A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路2．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是A． B． C．D．3．我国现在已拥有世界先进水平的反潜巡逻机。

机尾的“棍子”叫作磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。

如图所示能解释磁异探测器工作原理的是A． B． C． D．4．如图所示，开关闭合后，当滑动变阻器滑片P向右滑动过程中（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小5．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯替换灯L，关于电路故障判断正确的是（）A．若灯亮，则可能是灯L断路B．若灯亮，则一定是电阻R短路C．若灯不亮，则可能是灯L短路D．若灯不亮，则一定是电阻R断路6．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是A．闭合开关，直接读出电流表的示数B．将滑片移动至阻值最大的位置后再闭合开关C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变D．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2 D．乙电路中，I＞I1=I28．以下四幅图中，说法正确的是A．图甲所示，橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程B．图乙所示，小孩从滑梯上面滑下时，他的重力势能转化为动能C ．图丙所示，搓手的过程是通过热传递的方式增加内能D ．图丁所示，酒精灯在使用过程中，酒精的质量和热值都减小了9．如右图所示电路中，电源电压为4.5V ，L 1、L 2是小灯泡。

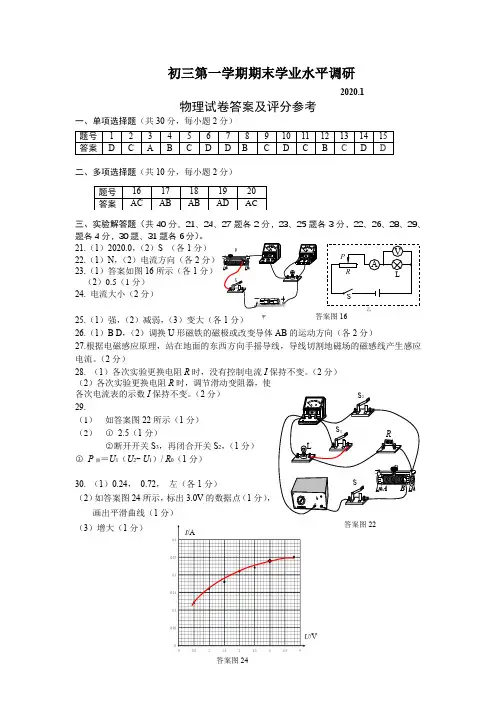

初三第一学期期末学业水平调研2020.1物理试卷答案及评分参考一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。

21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。

21.（1）2020.0，（2）S （各1分） 22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分） （2）0.5（1分） 24. 电流大小（2分）25.（1）强，（2）减弱，（3）变大（各1分） 26.（1）BD ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。

（2分）28.（1）各次实验更换电阻R 时，没有控制电流I 保持不变。

（2分） （2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。

（2分）29. （1） 如答案图22所示（1分）（2） ○1 2.5（1分） ○2断开开关S 3，再闭合开关S 2，（1分）○3P 额＝U 1（U 2-U 1）/R 0（1分）30.（1）0.24， 0.72，左（各1分）（2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDD BCD C B C D D题号 16 17 18 19 20 答案ACABABADAC乙 答案图16 甲＋－ SPPLS V A R 答案图22R 0S 1S 3PABS 201 2 3 30 5V指+LI /A31.（1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ；t-t0（3分）（3）1分Array四、科普阅读题（共4分）32. （1）A，（1分）（2）①LED灯电光转换率高，更节能②LED灯发出的光颜色更丰富（1分）（3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R1两端电压为U1，则U1=3V-2V=1V设通过R1的电流为I1，则I1=U1/R1=1V/10Ω=0.1A因为串联，则I=I1=I2R2=U2/I2=2V/0.1A=20Ω（1分）（2）P2=I22R2=0.01A×20Ω=0.2W（1分）（3）P=IU源=0.1A×3V=0.3W（1分）34．设电源两端电压为U，因为是家庭电路，则U=220V（1）I1=P1/U=880W/220V=4A （1分）（2）设通过R2的电流为I2，根据并联电路，有I2=I-I1=10A-4A=6AP2=I2U=6A×220V=1320W（1分）（3）最高档就是开关S、S1和S2都闭合，消耗电能W，则W=IUt=10A×220V×2h=4.4kW·h （1分）说明：W=4.4度=1.584×107J，同样得分。

2020年北京市海淀区初三期末物理考试逐题解析一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）1.在国际单位制中，电功率的单位是A.伏特（V ）B.安培（A ）C.焦耳（J ）D.瓦特（W ）【答案】D【解析】伏特(V)是电压的单位，安培(A)是电流的单位，焦耳(J)是电功或电能的单位，瓦特(W)是电功率的单位，故D 选项正确。

2.图1所示的四种家用电器中，主要利用电流热效应工作的是【答案】C【解析】电流热效应是指电流通过导体时电能转化成内能的现象。

生活中利用电流热效应来加热的设备包括电炉、电烙铁、电熨斗、电暖气、电饭锅、电烤炉等加热器，故C 选项正确。

3.图2所示的各种做法中，符合安全用电原则的是A.抽油烟机B.电冰箱C.电暖气D.电视机图1A B C D图2【答案】A【解析】A 选项，用绝缘棒接触带电体符合安全用电原则；B 选项，违反安全用电原则不损坏绝缘层；C 选项，违反安全用电原则不靠近高压带电体；D 选项，违反安全用电原则不弄湿用电器；故A 选项正确。

4.图3所示的几种用电器正常工作时，电功率接近40W 的是【答案】B【解析】A 选项，电热水器的功率一般为几千瓦；B 选项，家用电风扇功率一般为20~60W ；C 选项，家用电饭锅功率一般为300~1000W ；D 选项，家用电烤箱功率一般500~2000W ；故B 选项正确。

5.春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。

我国古代把“磁石”写作“慈石”，意思就是“石，铁之母也。

以有慈石，故能引其子”。

以下关于磁现象的认识中，表述正确的是A.磁体能吸引铁、铜、钴等物质B.同名磁极互相吸引，异名磁极互相排斥C.磁体间的相互作用是通过磁场发生的D.磁体之间只有相互接触时才能产生相互作用力【答案】CA.电热水器B.电风扇C.电饭锅D.电烤箱图3【解析】A选项，磁体能吸引的是铁、钴、镍，A选项错误；B选项，同名磁极互相排斥，异名磁极互相吸引，B选项错误；D选项，磁体之间不接触时也可以发生相互作用，D 选项错误；正确选项为C。

2020北京海淀初三（上）期末物理 2020.01一、单项选择题（共30分，每小题2分）1.在国际单位制中，电功率的单位是（）A.伏特（V）B. 安培（A）C. 焦耳（J）D. 瓦特（W）2.图1所示的四种家用电器中，主要利用电流热效应工作的是3.图2所示的各种做法中，符合安全用电原则的是4.图3所示的几种用电器正常工作时，电功率接近40W的是5.春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。

我国古代把“磁石”写作“慈石”，意思就是“石，铁之母也。

以有慈石，故能引其子”。

以下关于磁现象的认识中，表述正确的是A.磁体能吸引铁、铜、钻等物质B. 同名磁极互相吸引，异名磁极互相排斥C. 磁体间的相互作用是通过磁场发生的D. 磁体之间只有相互接触时才能产生相互作用力6. 关于欧姆定律表达式I=UR的几种理解，下列说法正确的是A. 由I=UR 可得R=UI，表示当导体两端电压增大时，导体电阻增大B. 由I=UR 可得R=UI，表示当通过导体的电流减小时，导体电阻增大C. I=UR表示导体两端电压增大时，通过导体的电流也一定增大D. I=UR表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比7. 1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。

如图4所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是A. 通电螺线管转动后停在任意位置B. 通电螺线管仍保持在原来的位置C. 通电螺线管不停地转动下去D. 通电螺线管转动后停在南北方向上8. 图5中，各元件在家庭电路中连接符合安全用电原则的是A. 甲、乙B. 甲、丁C. 乙、丙D. 丙、丁9. 中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

”进一步研究表明，地球周围地磁场的磁感线分布示意如图6所示。

关于地磁场，下列说法正确的是A. 地理南、北极与地磁场的南、北极完全重合B. 只有地球外部存在磁场，内部不存在磁场C. 地磁场的N极在地球的南极附近D. 北京地区的地磁场方向由北向南10. 图7为螺丝刀式试电笔构造示意图，下列说法正确的是A. 用试电笔时手可以接触上述示意图中螺丝刀的电导体B. 用试电笔时不要用手接触试电笔顶端的金属螺帽C. 试电笔可用来测试物体是带正电还是带负电D. 试电笔也可用来检查电器设备是否漏电11. 图8甲所示是一种环保型手电筒。

1初三第一学期期末学业水平调研2020.1物理试卷答案及评分参考一、单项选择题（共30分，每小题2分）二、多项选择题（共10分，每小题2分）三、实验解答题（共40分。

21、24、27题各2分，23、25题各3分，22、26、28、29、题各4分，30题、31题各6分）。

21.（1）2020.0，（2）S （各1分） 22.（1）N ，（2）电流方向（各2分）23.（1）答案如图16所示（各1分） （2）0.5（1分） 24. 电流大小（2分） 25.（1）强，（2）减弱，（3）变大（各1分） 26.（1）B D ，（2）调换U 形磁铁的磁极或改变导体AB 的运动方向（各2分）27.根据电磁感应原理，站在地面的东西方向手摇导线，导线切割地磁场的磁感线产生感应电流。

（2分）28. （1）各次实验更换电阻R 时，没有控制电流I 保持不变。

（2分） （2）各次实验更换电阻R 时，调节滑动变阻器，使各次电流表的示数I 保持不变。

（2分） 29. （1） 如答案图22所示（1分） （2） ○1 2.5（1分） ○2断开开关S 3，再闭合开关S 2，（1分） ○3 P 额＝U 1（U 2- U 1）/ R 0（1分）30. （1）0.24， 0.72， 左（各1分） （2）如答案图24所示，标出3.0V 的数据点（1分）， 画出平滑曲线（1分） （3）增大（1分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案DCABCDDBCD C B C D D题号 16 17 18 19 20 答案 ACAB AB AD AC 乙答案图16 甲＋ － SPPLS V A R 答案图22RS S 3 PA B S 2 3V +L答案图24U /VI /A31. （1）停表（或其它计时工具）（2分）（2）调节滑动变阻器的滑片到另一位置，改变电流；2 ；t-t0（3分）（3）1分Array四、科普阅读题（共4分）32. （1）A，（1分）（2）①LED灯电光转换率高，更节能②LED灯发出的光颜色更丰富（1分）（3）0.102（2分）五、计算题（共6分，每小题3分）33.（1）设R1两端电压为U1，则U1=3V-2V=1V设通过R1的电流为I1，则I1= U1/ R1=1V/10Ω=0.1A因为串联，则I=I1= I2R2= U2/ I2=2V/0.1A=20Ω（1分）（2）P2= I22 R2=0.01A×20Ω=0.2W（1分）（3）P=IU源=0.1A×3V=0.3W （1分）34．设电源两端电压为U，因为是家庭电路，则U=220V（1）I1=P1/U=880W/220V=4A （1分）（2）设通过R2的电流为I2，根据并联电路，有I2=I- I1=10A-4A=6AP2= I2U=6A×220V=1320W （1分）（3）最高档就是开关S、S1和S2都闭合，消耗电能W，则W=IUt=10A×220V×2h=4.4kW·h （1分）说明：W=4.4度=1.584×107J，同样得分。
