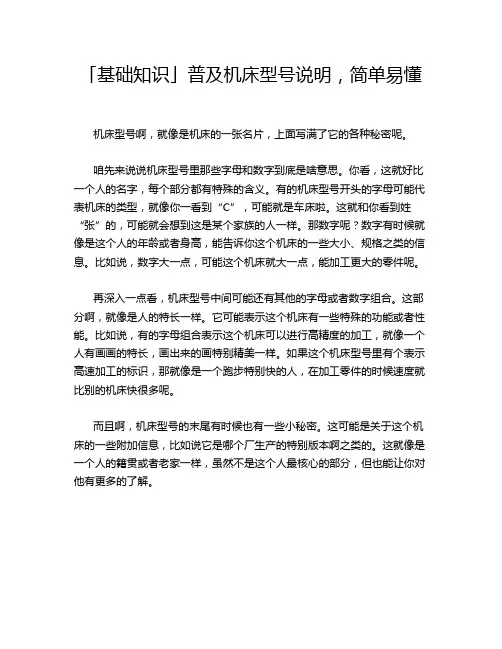

「基础知识」普及机床型号说明,简单易懂
「基础知识」普及机床型号说明，简单易懂机床型号啊，就像是机床的一张名片，上面写满了它的各种秘密呢。
咱先来说说机床型号里那些字母和数字到底是啥意思。
你看，这就好比一个人的名字，每个部分都有特殊的含义。
有的机床型号开头的字母可能代表机床的类型，就像你一看到“C”，可能就是车床啦。
这就和你看到姓“张”的，可能就会想到这是某个家族的人一样。
那数字呢？数字有时候就像是这个人的年龄或者身高，能告诉你这个机床的一些大小、规格之类的信息。
比如说，数字大一点，可能这个机床就大一点，能加工更大的零件呢。
再深入一点看，机床型号中间可能还有其他的字母或者数字组合。
这部分啊，就像是人的特长一样。
它可能表示这个机床有一些特殊的功能或者性能。
比如说，有的字母组合表示这个机床可以进行高精度的加工，就像一个人有画画的特长，画出来的画特别精美一样。
如果这个机床型号里有个表示高速加工的标识，那就像是一个跑步特别快的人，在加工零件的时候速度就比别的机床快很多呢。
而且啊，机床型号的末尾有时候也有一些小秘密。
这可能是关于这个机床的一些附加信息，比如说它是哪个厂生产的特别版本啊之类的。
这就像是一个人的籍贯或者老家一样，虽然不是这个人最核心的部分，但也能让你对他有更多的了解。
咱举个例子吧。
就像有个机床型号是CM6132，这个“C”我们前面说了可能是车床，“M”呢，也许就表示这个车床有一些特殊的改进或者设计，就像一个人除了基本的能力之外，还有一些独特的技能。
“61”这部分可能就跟车床的结构或者功能分类有关，就像人的身体结构有不同的部分一样。
“32”这个数字，可能就是说这个车床最大能加工的工件直径是320毫米，这就像一个人能举起的最大重量一样，是它能力的一种体现。
你可别小看这些机床型号啊。
如果把机床比作战士，那机床型号就是战士的档案。
一个好的工程师或者技术人员，看一眼机床型号，就能大概知道这个机床能不能完成他想要的任务。
这就和一个将军看一眼士兵的档案，就知道这个士兵适合干什么活儿一样。
各类机床型号分类(最新整理)

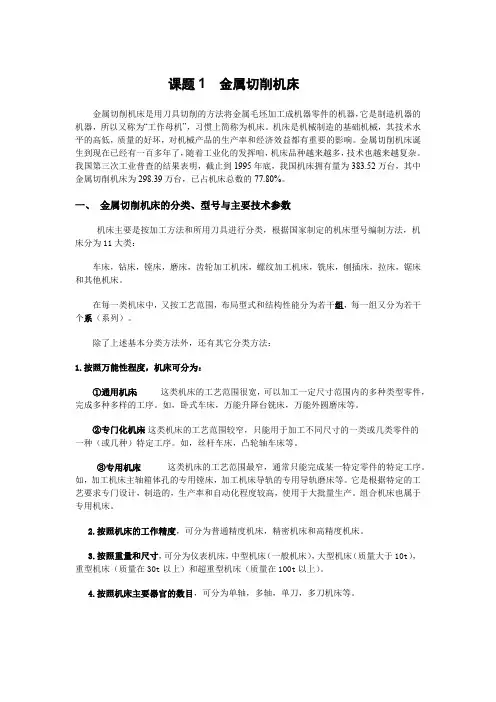

课题1 金属切削机床金属切削机床是用刀具切削的方法将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为“工作母机”，习惯上简称为机床。
机床是机械制造的基础机械，其技术水平的高低，质量的好坏，对机械产品的生产率和经济效益都有重要的影响。
金属切削机床诞生到现在已经有一百多年了，随着工业化的发挥咱，机床品种越来越多，技术也越来越复杂。
我国第三次工业普查的结果表明，截止到1995年底，我国机床拥有量为383.52万台，其中金属切削机床为298.39万台，已占机床总数的77.80%。
一、金属切削机床的分类、型号与主要技术参数机床主要是按加工方法和所用刀具进行分类，根据国家制定的机床型号编制方法，机床分为11大类：车床，钻床，镗床，磨床，齿轮加工机床，螺纹加工机床，铣床，刨插床，拉床，锯床和其他机床。
在每一类机床中，又按工艺范围，布局型式和结构性能分为若干组，每一组又分为若干个系（系列）。
除了上述基本分类方法外，还有其它分类方法：1.按照万能性程度，机床可分为：①通用机床：这类机床的工艺范围很宽，可以加工一定尺寸范围内的多种类型零件，完成多种多样的工序。
如，卧式车床，万能升降台铣床，万能外圆磨床等。
②专门化机床：这类机床的工艺范围较窄，只能用于加工不同尺寸的一类或几类零件的一种（或几种）特定工序。
如，丝杆车床，凸轮轴车床等。
③专用机床：这类机床的工艺范围最窄，通常只能完成某一特定零件的特定工序。
如，加工机床主轴箱体孔的专用镗床，加工机床导轨的专用导轨磨床等。
它是根据特定的工艺要求专门设计，制造的，生产率和自动化程度较高，使用于大批量生产。
组合机床也属于专用机床。
2.按照机床的工作精度，可分为普通精度机床，精密机床和高精度机床。
3.按照重量和尺寸，可分为仪表机床，中型机床（一般机床），大型机床（质量大于10t），重型机床（质量在30t以上）和超重型机床（质量在100t以上）。
4.按照机床主要器官的数目，可分为单轴，多轴，单刀，多刀机床等。
机床的分类和型号
按照加工精度： 普通精度机床、精密机床、高精度机床。
按照自动化程度： 手动、机动、半自动和自动机床。
按照机床质量： 仪表机床、中型机床（一般机床）、大型机床（质量
达10t）、重型机床(大于30t)和超重型机床(大于100t)。
按照机床主要工作部件的数目： 单轴、多轴或单刀和多刀机床等。
二、机床型号的编制方法
按传动链的性质不同可分为： ①外联系传动链
它是联系动力源和机床执行件之间的传动链，使执行 件得到运动，而且能改变运动的速度和方向，但不要求动 力源和执行之间有严格的传动比关系，如：车削时电机与 主轴间的传动链。 ②内联系传动链
它是联系复合运动之间的各个分解部分，因而传动链 所联系的执行件相互之间要求有严格的传动比关系，如： 车削螺纹主轴与刀架间的传动链；
第四章 金属切削机床基本知识
第一节 金属切削机床的分类与编号
一、金属切削机床的分类
按加工方式分： 12大类
车 钻 镗 磨 齿轮加 螺纹加 铣 刨 拉 电加工 切断 其它 床 床 床 床 工机床 工机床 床 床 床 机床 机床 机床
按通用程度分：
通用机床（万能机床）：加工范围较广、结构复杂，主要适 用于单件、 小批量生产。如卧式车床、卧式铣镗床等。 专门化机床（专能机床）：加工某一类或几类零件的某一种 （或几种）特定工序。如精密丝杠车床、凸轮轴车床、曲轴 车床等。 专用机床：加工某一种（或几种）零件的特定工序。如制造 主轴箱的专用镗床、制造车床床身导轨的专用龙门磨床等等。
机床的工艺范围：可以完成的工序种类、能加工的零件类型、 毛坯和材料种类以及适应的生产规模等。
机床的技术规格：反映机床尺寸大小和工作性能的各种技术 数据。包括尺寸参数、运动参数和动力参数。

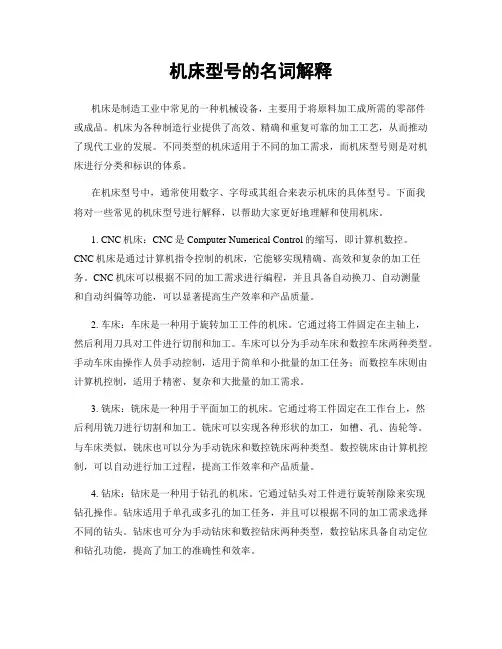

机床型号的名词解释
机床型号的名词解释机床是制造工业中常见的一种机械设备，主要用于将原料加工成所需的零部件或成品。
机床为各种制造行业提供了高效、精确和重复可靠的加工工艺，从而推动了现代工业的发展。
不同类型的机床适用于不同的加工需求，而机床型号则是对机床进行分类和标识的体系。
在机床型号中，通常使用数字、字母或其组合来表示机床的具体型号。
下面我将对一些常见的机床型号进行解释，以帮助大家更好地理解和使用机床。
1. CNC机床：CNC是Computer Numerical Control的缩写，即计算机数控。
CNC机床是通过计算机指令控制的机床，它能够实现精确、高效和复杂的加工任务。
CNC机床可以根据不同的加工需求进行编程，并且具备自动换刀、自动测量和自动纠偏等功能，可以显著提高生产效率和产品质量。
2. 车床：车床是一种用于旋转加工工件的机床。
它通过将工件固定在主轴上，然后利用刀具对工件进行切削和加工。
车床可以分为手动车床和数控车床两种类型。
手动车床由操作人员手动控制，适用于简单和小批量的加工任务；而数控车床则由计算机控制，适用于精密、复杂和大批量的加工需求。
3. 铣床：铣床是一种用于平面加工的机床。
它通过将工件固定在工作台上，然后利用铣刀进行切割和加工。
铣床可以实现各种形状的加工，如槽、孔、齿轮等。
与车床类似，铣床也可以分为手动铣床和数控铣床两种类型。
数控铣床由计算机控制，可以自动进行加工过程，提高工作效率和产品质量。
4. 钻床：钻床是一种用于钻孔的机床。
它通过钻头对工件进行旋转削除来实现钻孔操作。
钻床适用于单孔或多孔的加工任务，并且可以根据不同的加工需求选择不同的钻头。
钻床也可分为手动钻床和数控钻床两种类型，数控钻床具备自动定位和钻孔功能，提高了加工的准确性和效率。
5. 磨床：磨床是一种用于精密磨削的机床。
它通过旋转磨石对工件进行切削和磨削，以达到精细加工的目的。
磨床可以用于加工高精度、高光洁度和特殊形状的工件。
不同于前面提到的机床，磨床通常只有手动操作，因为磨削过程需要操作员的经验和技巧。
认识机床的分类与型号
Z
T
M
2M 3M
Y
S
X
B
读音 车
钻
镗
磨 二磨 三磨 牙
丝
铣
刨
L
G
Q
拉
割
其
9
二、机床的型号
对于具有两类特性的机床编制时，主要特性应放在后面，次要特性应放在前面，如铣镗床是以镗为 主、铣为辅。
3．机床的特性代号
机床特性包括通用特性和结构特性两种，用汉语拼音表示，书写于类代号之后。
（1）通用特性代号 通用特性代号有统一的固定含义，在各类机床型号中表示的意义相同，常用的通用特性代号如下页
6
二、机床的型号
机床型号是机床产品的代号，用以表明机床的类
型、通用性、结构特性和主要技术参数等。《金属切削机 床 型号编制方法》（GB/T 15375—2008）规定，我国机床
型号由汉语拼音字母和阿拉伯数字按一定的规律组合
而成，适用于各类通用机床、专用机床和回转体加工自动 线（不包括组合机床和特种加工机床）。本任务只介绍通 用机床型号的编制方法。
11
二、机床的型号
4．组、系代号
机床在类的基础上可进行组、系的进一步划分，每类机床 划分为10个组，每组又划分为10个系。在同类机床中，主要布 局或使用范围基本相同的机床，即为同一组；在同一组机床中， 主要结构和布局形式基本相同的机床，即为同一系。
机床的组用1位阿拉伯数字表示，位于类代号或特性代号之 后；机床的系也用1位阿拉伯数字表示，位于组代号之后。
8
二、机床的型号
2．机床的类代号
机床的类代号用大写的汉语拼音字母表示。若每类机床又有分类，在类别代号前用数字表示，
作为型号的首位，但第一类不予表示。例如，磨床分为M，2M，3M三类。普通机床的类代号如下表所示。
常用的机床型号含义
A—（结构特性代号）
50—立式升降台铣床（组系代号）
32—工作台面宽度320mm（主参数）
A—第一次重大改进（重大改进顺序号）
MBE1432
M—磨床（类代号）
B—半自动（通用特性代号）
E—（结构特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
MGB1432
M—磨床（类代号）
根据加工需要，经变换的第一种半自动曲轴磨床，其型号为MB8240/1；
变换的第二种型式的型号为MB8240/2，依此类推。
CX5112A/WF
C—车床（类代号）
X—数显（通用特性代号）
51—单柱立式车床（组系代号）
12—最大车削直径为1250mm（主参数）
A—第一次重大改进（主参数）
WF—企业代号

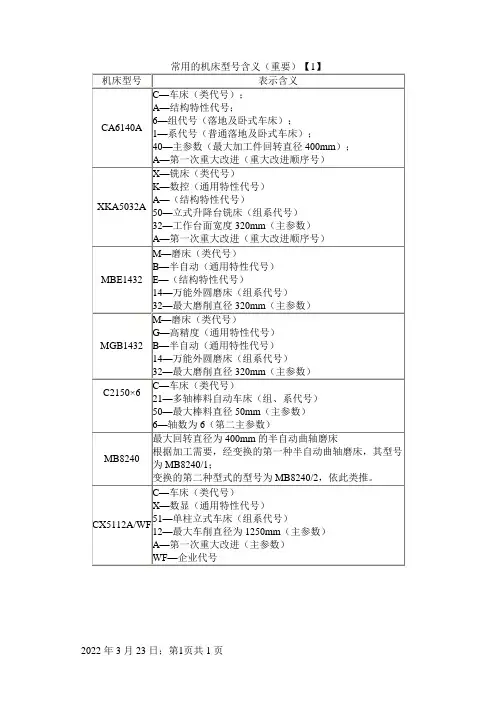

常用的机床型号含义（重要）【1】
机床型号
表示含义
CA6140A
C—车床（类代号）；
A—结构特性代号；
6—组代号（落地及卧式车床）；
1—系代号（普通落地及卧式车床）；
40—主参数（最大加工件回转直径400mm）；
A—第一次重大改进（重大改进顺序号）
XKA5032A
X—铣床（类代号）
K—数控（通用特性代号）
G—高精度（通用特性代号）
B—半自动（通用特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）
21—多轴棒料自动车床（组、系代号）
50—最大棒料直径50mm（主参数）
6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴磨床
50—立式升降台铣床（组系代号）
32—工作台面宽度320mm（主参数）
A—第一次重大改进（重大改进顺序号）
MBE1432
M—磨床（类代号）
B—半自动（通用特性代号）
E—（结构特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
MGB1432
M—磨床（类代号）
根据加工需要，经变换的第一种半自动曲轴磨床，其型号为MB8240/1；
变换的第二种型式的型号为MB8240/2，依此类推。
CX5112A/WF
C—车床（类代号）
X—数显（通用特性代号）
51—单柱立式车床（组系代号）
12—最大车削直径为1250mm（主参数）
A—第一次重大改进（主参数）
WF—企业代号
常用的机床型号含义（重要）【1】
机床型号
表示含义
CA6140A
C—车床（类代号）；
A—结构特性代号；
6—组代号（落地及卧式车床）；
1—系代号（普通落地及卧式车床）；
40—主参数（最大加工件回转直径400mm）；
A—第一次重大改进（重大改进顺序号）
XKA5032A
X—铣床（类代号）
K—数控（通用特性代号）
G—高精度（通用特性代号）
B—半自动（通用特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）
21—多轴棒料自动车床（组、系代号）
50—最大棒料直径50mm（主参数）
6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴磨床
机床型号大全
CK6132为?;
（2）结构特性代号
结构特性代号在型号无统一的含义，它只是 在同类型机床中起区分结构、性能不同的作用。
例：CA6140 沈阳第一机床厂 CY6140 云南机床厂 CDE6140大连机床厂
3．组、系代号
• 每类机床按其结构性能及使用范围划分为 10个组，用数字0~9表示。
• 在同一组机床中，又按主参数、主要结构等划分 为10个系，用数字0~9表示。
通 用 特 性 代 号 读 音
高精 自 半 数 加 仿 轻 加 简 柔 数 高 精 密 动 自 控 工 形 型 重 式 性 显 速 度 动 中 型 加 心 工 G M Z B K H F Q C J R X S 高 密 自 半 控 换 仿 轻 重 简 柔 显 速
• 例：通用特性代号 CJ0625为?; ZQ3040为?; XH7132为?; GB4028为?;
4．主参数折算值：
• 用阿拉伯数字给出主参数的折算值，表示机 床规格大小，位于机床组、系代号之后
• 折算系数一般是1/10或1/100，少数是1。
• 常见机床的主参数及折算系数见下表。
机
卧式车床
床
Байду номын сангаас
主参数名称
床身上最大回转直径 工作台面宽度 工作台面宽度 最大钻孔直径 最大锯削直径
折算系数
1/10 1/10

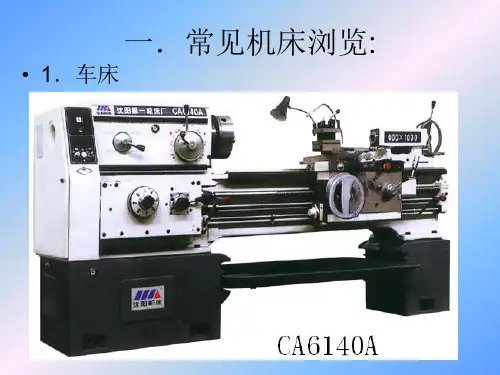

一．常见机床浏览:
• 1．车床
《车工工艺与技能训练》 P273
§10.1 机床型号
隆昌县城关职中 机械组 XXX 2010-6
• 车床
• 2． 铣床
3.刨床
• 4. 磨床
• 5． 锯床
• 6． 数 控 车 床
• 7． 加 工 中 心
简述车床的型号及含义
简述车床的型号及含义车床是目前工业生产和机械加工中常用的一种设备，用于加工各种螺纹、圆锥面、直径等工件。
车床按照功能、用途和结构形式的不同，可以分为各种不同类型的车床，每种车床都有自己的型号及相应的含义。
一、普通车床1、CW6163、CW6180、CW6194：这些车床的数码均表示机床的最大加工直径，例如CW6163即为1600mm加工直径的车床。
2、CW6263、CW6280、CW62100：这些车床主要用于加工重型工件，于此类车床的型号均表示机床床身的长度，例如CW6280即为机床床身长度为2800mm的车床。
3、CA6150、CA6250、CA6150B：这些车床是属于标准型卧式车床，其中各个数字的含义依次代表最大加工直径、最大加工长度、中心高度。
二、数控车床1、CK6136、CK6140、CK6150、CK6160：这些车床都是属于普通数控车床系列，各个数字的含义依次代表最大加工直径、最大加工长度、中心高度。
2、CK6130、CK6132、CK6150Z、CK6166Z：这些车床是数控车床系列中的高速车床，其中各个数字表示最大加工直径、最大加工长度、主轴转速。
3、CAK6130、CAK6150、CAK6166：这些车床属于普通数控车床系列中的卧式车床，其中各个数字表示最大加工直径、最大加工长度、中心高度。
三、多轴车床1、CXK250、CXK320、CXK400：这些车床为多轴车床，其中各个数字表示机床的最大加工长度。
2、CXK0632、CXK160、CXK180：这些车床也是表示多轴车床，各个数字分别表示机床的最大加工直径、最大加工长度、转轴个数。
总之，车床型号及相应含义的差异，是由于机床的结构、性能、功能等方面的不同，可以根据不同的加工任务和需求选择不同型号的车床。
车床的分类及型号
车床的分类及型号车床的分类及型号目前我国将机床分为十一大类。
表4—1 机床分类及代号（二）按机床工作精度分类1.普通机床。
指的是普通级别的机床，包括：普通车床、钻床、镗床、铣床、刨插床等。
2.精密机床。
主要包括：磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床。
3.高精度机床。
主要包括：坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。
（三）按机床加工件大小和机床自身重量分类。
（四）按机床通用性分类1.通用机床（万能机床）。
这类机床的加工范围广泛，可以加工多种零件的不同工序。
由于其通用性范围较广，它的结构往往比较复杂。
适用于单件、小批生产。
例如，普通车床、卧式镗床、万能升降台铣床等均属于通用机床。
2.专门化机床（专门机床）。
这类机床专门用于加工不同尺寸的一类或几类零件的某一特定工序，如精密丝杠车床，凸轮轴车床，曲轴、连杆轴颈车床等都属于专门化机床，它适用于成批大量生产场合。
3.专用机床。
专门用以加工某一种零件的特定工序的机床称为专用机床。
专用机床加工范围小，被加工零件稍有一点变动就不能适应。
结构较通用机床简单，但生产率高，机床自动化程度往往也比较高。
所以，专用机床一般在成批大量生产中选用。
四、机床的型号编制GB / T 15375 – 94 《金属切削机床型号编制方法》是现行机床型号编制标准。
其中规定，机床型号由汉语拼音字母和数字按一定的规律组合而成。
通用机床的型号由基本和辅助部分组成，中间用“ / ”隔开，读作“之”。
基本部分统一管理，辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中，最重要的是类代号、组代号、主参数，以及通用特性代号、结构特性代号。
（一）机床的类代号：表4—1（二）机床通用特性、结构特性代号1. 通用特性代号。
当某类型机床（除普通型外）还有某种通用特性时，则在类代号之后加通用特性代号予以区分。
表4—2 机床通用特性代号2.结构特性代号。
对主参数值相同，而结构、性能不同的机床，在型号中增加结构特性代号予以区分，并用汉语拼音字母表示。
机床型号的编制方法1

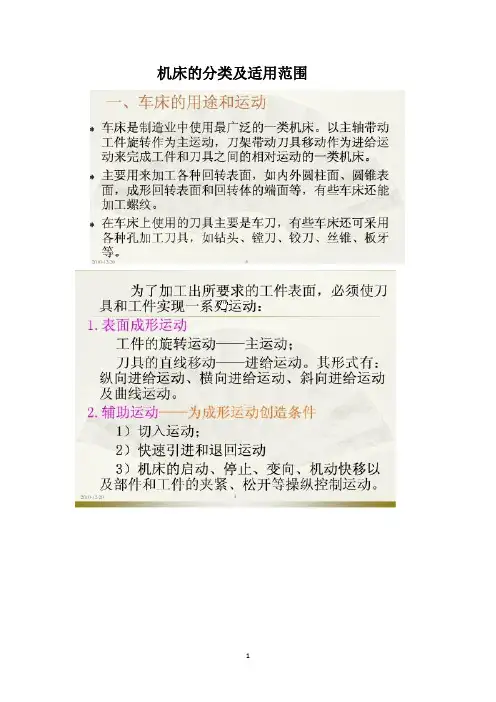

机床的分类及适用范围机床型号的编制方法机床型号是机床产品的代号，用以简明的表示机床的类型、通用和结构特性、主要技术参数等。
GB/T15375-94《金属切削机床型号编制方法》规定，我国的机床型号由汉语拼音字母和阿拉伯数字按一定规律组合而成，适用于各类通用机床和专用机床（组合机床除外）。
1.通用机床型号的编制方法（1）机床的类代号用大写的汉语拼音字母表示，并按相应的汉字字意读音。
当需要时，每类又可分为若干分类，分类代号用阿拉伯数字表示，放在类代号之前，但第一分类不予表示。
机床的类代号、分类代号及其读音见表1。
表1 机床类代号和分类代号（2）机床的通用特性和结构特性代号通用特性代号位于类代号之后，用大写汉语拼音字母表示。
当某种类型机床除有普通型外，还有如表2所示的某种通用特性时，则在类代号之后加上相应特性代号。
如“CK”表示数控车床；如果同时具有两种通用特性时，则可按重要程度排列，用两个代号表示，如“MBG”表示半自动高精度磨床。
表2 机床通用特性代号对于主参数相同，而结构、性能不同的机床，在型号种用结构特性区分。
结构特性代号在型号无统一含义，它只是在同类型机床中起区分结构、性能不同的作用。
当机床具有通用特性代号时，结构特性代号位于通用特性代号之后，用大写汉语拼音字母表示。
如CA6140中的“A”和CY6140中的“Y”，均为结构特性代号，它们分别表示为沈阳第一机床厂和云南机床厂生产的基本型号的卧式车床。
为了避免混淆，通用特性代号已用的字母和“L”、“0”都不能作为结构特性代号使用。
nextpage（3）机床的组别、系别代号组、系代号用两位阿拉伯数字表示，前一位表示组别，后一位表示系别。
每类机床按其结构性能及使用范围划分为用数字0~9表示的10个组。
在同一组机床中，又按主参数相同、主要结构及布局型式相同划分为用数字0~9表示的10个系（组别、系别划分请查阅其它资料）。
（4）机床主参数、设计顺序号及第二主参数机床主参数是表示机床规格大小的一种尺寸参数。
车床的分类及型号
车床的分类及型号目前我国将机床分为十一大类。
表4—1 机床分类及代号（二）按机床工作精度分类1.普通机床。
指的是普通级别的机床，包括：普通车床、钻床、镗床、铣床、刨插床等。
2.精密机床。
主要包括：磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床。
3.高精度机床。
主要包括：坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。
（三）按机床加工件大小和机床自身重量分类。
（四）按机床通用性分类1.通用机床（万能机床）。
这类机床的加工范围广泛，可以加工多种零件的不同工序。
由于其通用性范围较广，它的结构往往比较复杂。
适用于单件、小批生产。
例如，普通车床、卧式镗床、万能升降台铣床等均属于通用机床。
2.专门化机床（专门机床）。
这类机床专门用于加工不同尺寸的一类或几类零件的某一特定工序，如精密丝杠车床，凸轮轴车床，曲轴、连杆轴颈车床等都属于专门化机床，它适用于成批大量生产场合。
3.专用机床。
专门用以加工某一种零件的特定工序的机床称为专用机床。
专用机床加工范围小，被加工零件稍有一点变动就不能适应。
结构较通用机床简单，但生产率高，机床自动化程度往往也比较高。
所以，专用机床一般在成批大量生产中选用。
四、机床的型号编制GB / T 15375 – 94 《金属切削机床型号编制方法》是现行机床型号编制标准。
其中规定，机床型号由汉语拼音字母和数字按一定的规律组合而成。
通用机床的型号由基本和辅助部分组成，中间用“ / ”隔开，读作“之”。
基本部分统一管理，辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中，最重要的是类代号、组代号、主参数，以及通用特性代号、结构特性代号。
（一）机床的类代号：表4—1（二）机床通用特性、结构特性代号1. 通用特性代号。
当某类型机床（除普通型外）还有某种通用特性时，则在类代号之后加通用特性代号予以区分。
表4—2 机床通用特性代号2.结构特性代号。
对主参数值相同，而结构、性能不同的机床，在型号中增加结构特性代号予以区分，并用汉语拼音字母表示。
常用的机床型含义
MBE1432
M—磨床（类代号）B—半自动（通用特性代号）E—（结构特性代号）14—万能外圆磨床（组系代号）32—最大磨削直径320mm（主参数）
MGB1432
M—磨床（类代号）G—高精度（通用特性代号）B—半自动（通用特性代号）14—万能外圆磨床（组系代号）32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）21—多轴棒料自动车床（组、系代号）50—最大棒料直径50mm（主参数）6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴磨床根据加工需要，经变换的第一种半自动曲轴磨床，其型号为MB8240/1；变换的第二种型式的型号为MB8240/2，依此类推。
CX5112A/WF
C—车床（类代号）X—数显（通用特性代号）51—单柱立式车床（组系代号）12—最大车削直径为1250mm（主参数）A—第一次重大改进（主参数）WF—企业代号
常用的ቤተ መጻሕፍቲ ባይዱ床型号含义（重要）
机床型号
表示含义
CA6140A
C—车床（类代号）；A—结构特性代号；6—组代号（落地及卧式车床）；1—系代号（普通落地及卧式车床）；40—主参数（最大加工件回转直径400mm）；A—第一次重大改进（重大改进顺序号）
XKA5032A
X—铣床（类代号）K—数控（通用特性代号）A—（结构特性代号）50—立式升降台铣床（组系代号）32—工作台面宽度320mm（主参数）A—第一次重大改进（重大改进顺序号）
M—磨床（类代号）B—半自动（通用特性代号）E—（结构特性代号）14—万能外圆磨床（组系代号）32—最大磨削直径320mm（主参数）
MGB1432
M—磨床（类代号）G—高精度（通用特性代号）B—半自动（通用特性代号）14—万能外圆磨床（组系代号）32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）21—多轴棒料自动车床（组、系代号）50—最大棒料直径50mm（主参数）6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴磨床根据加工需要，经变换的第一种半自动曲轴磨床，其型号为MB8240/1；变换的第二种型式的型号为MB8240/2，依此类推。
CX5112A/WF
C—车床（类代号）X—数显（通用特性代号）51—单柱立式车床（组系代号）12—最大车削直径为1250mm（主参数）A—第一次重大改进（主参数）WF—企业代号
常用的ቤተ መጻሕፍቲ ባይዱ床型号含义（重要）
机床型号
表示含义
CA6140A
C—车床（类代号）；A—结构特性代号；6—组代号（落地及卧式车床）；1—系代号（普通落地及卧式车床）；40—主参数（最大加工件回转直径400mm）；A—第一次重大改进（重大改进顺序号）
XKA5032A
X—铣床（类代号）K—数控（通用特性代号）A—（结构特性代号）50—立式升降台铣床（组系代号）32—工作台面宽度320mm（主参数）A—第一次重大改进（重大改进顺序号）
车床的分类及型号
车床的分类及型号目前我国将机床分为十一大类。
表4—1 机床分类及代号（二）按机床工作精度分类1.普通机床。
指的是普通级别的机床，包括：普通车床、钻床、镗床、铣床、刨插床等。
2.精密机床。
主要包括：磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床。
3.高精度机床。
主要包括：坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。
（三）按机床加工件大小和机床自身重量分类。
（四）按机床通用性分类1.通用机床（万能机床）。
这类机床的加工范围广泛，可以加工多种零件的不同工序。
由于其通用性范围较广，它的结构往往比较复杂。
适用于单件、小批生产。
例如，普通车床、卧式镗床、万能升降台铣床等均属于通用机床。
2.专门化机床（专门机床）。
这类机床专门用于加工不同尺寸的一类或几类零件的某一特定工序，如精密丝杠车床，凸轮轴车床，曲轴、连杆轴颈车床等都属于专门化机床，它适用于成批大量生产场合。
3.专用机床。
专门用以加工某一种零件的特定工序的机床称为专用机床。
专用机床加工范围小，被加工零件稍有一点变动就不能适应。
结构较通用机床简单，但生产率高，机床自动化程度往往也比较高。
所以，专用机床一般在成批大量生产中选用。
四、机床的型号编制GB / T 15375 – 94 《金属切削机床型号编制方法》是现行机床型号编制标准。
其中规定，机床型号由汉语拼音字母和数字按一定的规律组合而成。
通用机床的型号由基本和辅助部分组成，中间用“ / ”隔开，读作“之”。
基本部分统一管理，辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中，最重要的是类代号、组代号、主参数，以及通用特性代号、结构特性代号。
（一）机床的类代号：表4—1（二）机床通用特性、结构特性代号1. 通用特性代号。
当某类型机床（除普通型外）还有某种通用特性时，则在类代号之后加通用特性代号予以区分。
表4—2 机床通用特性代号2.结构特性代号。
对主参数值相同，而结构、性能不同的机床，在型号中增加结构特性代号予以区分，并用汉语拼音字母表示。
常用的机床型号含义
按照加工需要,经变换的第一种半自动曲轴磨床,其型号为MB8240/1；
变换的第二种型式的型号为MB8240/2,依此类推.
CX5112A/WF
C—车床（类代号）
X—数显（通用特性代号）
51—单柱立式车床（组系代号）
12—最大车削直径为1250mm（主参数）
A—第一次重大改良（主参数）
WF—企业代号
时间：二O二一年七月二十九日
MGB1432
M—磨床（类代号）
G—高精度（通用特性代号）
B—半自动（通用特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）
21—多轴棒料自动车床（组、系代号）
50—最大棒料直径50mm（主参数）
6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴作
时间：二O二一年七月二十九日
机床型号
暗示含义
CA6140A
C—车床（类代号）；
A—结构特性代号；
6—组代号（落地及卧式车床）；
1—系代号（普通落地及卧式车床）；
40—主参数（最大加工件回转直径400mm）；
A—第一次重大改良（重大改良顺序号）
XKA5032A
X—铣床（类代号）
K—数控（通用特性代号）
A—（结构特性代号）
50—立式升降台铣床（组系代号）
32—任务台面宽度320mm（主参数）
A—第一次重大改良（重大改良顺序号）
MBE1432
M—磨床（类代号）
B—半自动（通用特性代号）
E—（结构特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
变换的第二种型式的型号为MB8240/2,依此类推.
CX5112A/WF
C—车床（类代号）
X—数显（通用特性代号）
51—单柱立式车床（组系代号）
12—最大车削直径为1250mm（主参数）
A—第一次重大改良（主参数）
WF—企业代号
时间：二O二一年七月二十九日
MGB1432
M—磨床（类代号）
G—高精度（通用特性代号）
B—半自动（通用特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
C2150×6
C—车床（类代号）
21—多轴棒料自动车床（组、系代号）
50—最大棒料直径50mm（主参数）
6—轴数为6（第二主参数）
MB8240
最大回转直径为400mm的半自动曲轴作
时间：二O二一年七月二十九日
机床型号
暗示含义
CA6140A
C—车床（类代号）；
A—结构特性代号；
6—组代号（落地及卧式车床）；
1—系代号（普通落地及卧式车床）；
40—主参数（最大加工件回转直径400mm）；
A—第一次重大改良（重大改良顺序号）
XKA5032A
X—铣床（类代号）
K—数控（通用特性代号）
A—（结构特性代号）
50—立式升降台铣床（组系代号）
32—任务台面宽度320mm（主参数）
A—第一次重大改良（重大改良顺序号）
MBE1432
M—磨床（类代号）
B—半自动（通用特性代号）
E—（结构特性代号）
14—万能外圆磨床（组系代号）
32—最大磨削直径320mm（主参数）
车床的分类及型号
1/lO 1/100
卧式及立式升降台铣床
工作台工作面宽度
1/lO
龙门铣床
工作台工作面宽度
1/JOO
外圆磨床、内圆磨床 平面磨床 砂轮机
最大磨削外径或孔径 ：[作台工作面的宽度或
直径 最大砂轮宜径
1/l0 1/lO 1/l0
齿轮加工机床
（大多数是）最大工件真 径
1／lO
其中，拉床的主参数是额定拉力。 （五）主轴数及第二主参数
车床的分类及型号
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
车床的分类及型号
目前我国将机床分为十一大类。
表4—1 机床分类及代号
齿螺
类别
车钻 镗 床床 床
磨床
轮 加 工 机
纹 加 工 机
铣 床
刨 插 床
拉 床
锯 床
其他机床
床床
代号 C Z T M 2M 3M Y S X B L G
螺纹 加工 机床
铣床 X
仪表铣 床
1
悬臂 及滑 枕铣
床
刨插 床B
悬臂 刨床
拉床 L
锯床 G
其他 其他仪 机床 Q 表机床
管子 加工 机床
2 锥齿 轮加 工机
龙门 铣床
龙门 刨床
侧拉 床
砂轮 片锯
床 木螺 钉加 工机
床
3 滚齿 机及 铣齿
机
4
剃齿 及珩 齿机
套丝 攻丝 机机
平面 仿形 铣床 铣床
卧式 外拉
床
连续 拉床
卧式 带锯
床
刻线 机床
5 插齿
机
立式 升降 台铣
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《车工工艺与技能训练》 P273
§10.1 机床型号
一．常见机床浏览:
• 1．车床
• 车床
• 2． 铣床
3.刨床
• 4. 磨床• 5．Βιβλιοθήκη 锯床• 6． 数 控 车 床
• 7． 加 工 中 心
• 8．钻床
各类机床如何区分?
二．机床型号的组成及含义
• 例： C A 61 40 A ① ② ③ ④ ⑤ 机床型号的组成： ①类别代号 ②特性代号 ③组、系代号 ④主参数折算值 ⑤重大改进顺序号
2．机床的特性代号：
分为两类 （1）通用特性代号 （2）结构特性代号 （1）通用特性代号 通用特性代号有统一的含义，见下表： 注：当某种类型机床，除有普通型外，还有某种通用 特性时，则在类代号之后加相应特性代号。
通 用 特 性 代 号 读 音
高精 自 半 数 加 仿 轻 加 简 柔 数 高 精 密 动 自 控 工 形 型 重 式 性 显 速 度 动 中 型 加 心 工 G M Z B K H F Q C J R X S 高 密 自 半 控 换 仿 轻 重 简 柔 显 速
• 例：通用特性代号 CJ0625为?; ZQ3040为?; XH7132为?; GB4028为?;
CK6132为?;
（2）结构特性代号
结构特性代号在型号无统一的含义，它只是 在同类型机床中起区分结构、性能不同的作用。
例：CA6140 沈阳第一机床厂 CY6140 云南机床厂 CDE6140大连机床厂
新老型号的主要差别有以下几点： • 1.老型号没有组和系的区别，只用一位数字表 示组别 • 2.老型号的主参数表示方法不同，普通车床型 号用中心高表示，新型号用最大工件回转直系 表示。 • 3.老型号的通用特性代号加在型号的尾部，新 型号加在类代号之后。 • 4.老型号的重大改进序号用数字1、2、3表示， 新型号用大写英文字母A、B、C表示 例：C620-1？ CA6140？
升降台铣床 矩台平面磨床 摇臂钻床 卧式带锯床
插床及牛头刨床 最大插削及刨削长度
1/10
1/10 1/1 1/10
例：主参数
CA6140A? B6066?； CJ0625？ Z5125?； X5036B?; GB4028?;
5．重大改进顺序号：
• 当机床的性能及结构有重大改进，在机床型号尾 部加改进顺序号，用字母A、B、C……。
4．主参数折算值：
• 用阿拉伯数字给出主参数的折算值，表示机 床规格大小，位于机床组、系代号之后
• 折算系数一般是1/10或1/100，少数是1。
• 常见机床的主参数及折算系数见下表。
机
卧式车床
床
主参数名称
床身上最大回转直径 工作台面宽度 工作台面宽度 最大钻孔直径 最大锯削直径
折算系数
1/10 1/10
1.机床的类别代号
类 别 代 号 读 音 车 钻 镗 磨 齿 螺 铣 刨 拉 特 锯 其 床 床 床 床 轮 纹 床 床 床 种 床 他 C Z T M Y S X B L D G Q 车 钻 镗 磨 牙 丝 铣 刨 拉 电 割 其
例: CA6140为?; X5036B为?; GB4028为?;
ZQ3040为?; B6066为?; MYS250为?;
例： CA6140A? –第一次重大改进 X5036B? –第二次重大改进
• 补充：机床型号的编制方法 （选学）
三：课堂练习
说出下列机床型号的含义
说出列机床型号的含义
四．作业：
1 ．机床型号由哪几 部分组成？举例说 明. 2 ．通过网络搜索查 找并抄写：铣床类 的组、系的划分表？
补充（选学）
3．组、系代号
• 每类机床按其结构性能及使用范围划分为 10个组，用数字0~9表示。
• 在同一组机床中，又按主参数、主要结构等划分 为10个系，用数字0~9表示。
注：组别、系别划分请查阅相关资料。车床、钻床 类的组、系划分表见书P274-276。
• 例：组、系代号 CA6140A为?; CK6132为?; -卧式车床 CJ0625为?; -仪表卧式车床 ZQ3040为?; -摇臂钻床 Z4116为?; -工作台台式钻床 Z5125为?； -方柱立式钻床 X5036B为?; -立式升降台铣床 B6066为?； -牛头刨床 GB4028为?; -卧式带锯床
§10.1 机床型号
一．常见机床浏览:
• 1．车床
• 车床
• 2． 铣床
3.刨床
• 4. 磨床• 5．Βιβλιοθήκη 锯床• 6． 数 控 车 床
• 7． 加 工 中 心
• 8．钻床
各类机床如何区分?
二．机床型号的组成及含义
• 例： C A 61 40 A ① ② ③ ④ ⑤ 机床型号的组成： ①类别代号 ②特性代号 ③组、系代号 ④主参数折算值 ⑤重大改进顺序号
2．机床的特性代号：
分为两类 （1）通用特性代号 （2）结构特性代号 （1）通用特性代号 通用特性代号有统一的含义，见下表： 注：当某种类型机床，除有普通型外，还有某种通用 特性时，则在类代号之后加相应特性代号。
通 用 特 性 代 号 读 音
高精 自 半 数 加 仿 轻 加 简 柔 数 高 精 密 动 自 控 工 形 型 重 式 性 显 速 度 动 中 型 加 心 工 G M Z B K H F Q C J R X S 高 密 自 半 控 换 仿 轻 重 简 柔 显 速
• 例：通用特性代号 CJ0625为?; ZQ3040为?; XH7132为?; GB4028为?;
CK6132为?;
（2）结构特性代号
结构特性代号在型号无统一的含义，它只是 在同类型机床中起区分结构、性能不同的作用。
例：CA6140 沈阳第一机床厂 CY6140 云南机床厂 CDE6140大连机床厂
新老型号的主要差别有以下几点： • 1.老型号没有组和系的区别，只用一位数字表 示组别 • 2.老型号的主参数表示方法不同，普通车床型 号用中心高表示，新型号用最大工件回转直系 表示。 • 3.老型号的通用特性代号加在型号的尾部，新 型号加在类代号之后。 • 4.老型号的重大改进序号用数字1、2、3表示， 新型号用大写英文字母A、B、C表示 例：C620-1？ CA6140？
升降台铣床 矩台平面磨床 摇臂钻床 卧式带锯床
插床及牛头刨床 最大插削及刨削长度
1/10
1/10 1/1 1/10
例：主参数
CA6140A? B6066?； CJ0625？ Z5125?； X5036B?; GB4028?;
5．重大改进顺序号：
• 当机床的性能及结构有重大改进，在机床型号尾 部加改进顺序号，用字母A、B、C……。
4．主参数折算值：
• 用阿拉伯数字给出主参数的折算值，表示机 床规格大小，位于机床组、系代号之后
• 折算系数一般是1/10或1/100，少数是1。
• 常见机床的主参数及折算系数见下表。
机
卧式车床
床
主参数名称
床身上最大回转直径 工作台面宽度 工作台面宽度 最大钻孔直径 最大锯削直径
折算系数
1/10 1/10
1.机床的类别代号
类 别 代 号 读 音 车 钻 镗 磨 齿 螺 铣 刨 拉 特 锯 其 床 床 床 床 轮 纹 床 床 床 种 床 他 C Z T M Y S X B L D G Q 车 钻 镗 磨 牙 丝 铣 刨 拉 电 割 其
例: CA6140为?; X5036B为?; GB4028为?;
ZQ3040为?; B6066为?; MYS250为?;
例： CA6140A? –第一次重大改进 X5036B? –第二次重大改进
• 补充：机床型号的编制方法 （选学）
三：课堂练习
说出下列机床型号的含义
说出列机床型号的含义
四．作业：
1 ．机床型号由哪几 部分组成？举例说 明. 2 ．通过网络搜索查 找并抄写：铣床类 的组、系的划分表？
补充（选学）
3．组、系代号
• 每类机床按其结构性能及使用范围划分为 10个组，用数字0~9表示。
• 在同一组机床中，又按主参数、主要结构等划分 为10个系，用数字0~9表示。
注：组别、系别划分请查阅相关资料。车床、钻床 类的组、系划分表见书P274-276。
• 例：组、系代号 CA6140A为?; CK6132为?; -卧式车床 CJ0625为?; -仪表卧式车床 ZQ3040为?; -摇臂钻床 Z4116为?; -工作台台式钻床 Z5125为?； -方柱立式钻床 X5036B为?; -立式升降台铣床 B6066为?； -牛头刨床 GB4028为?; -卧式带锯床
