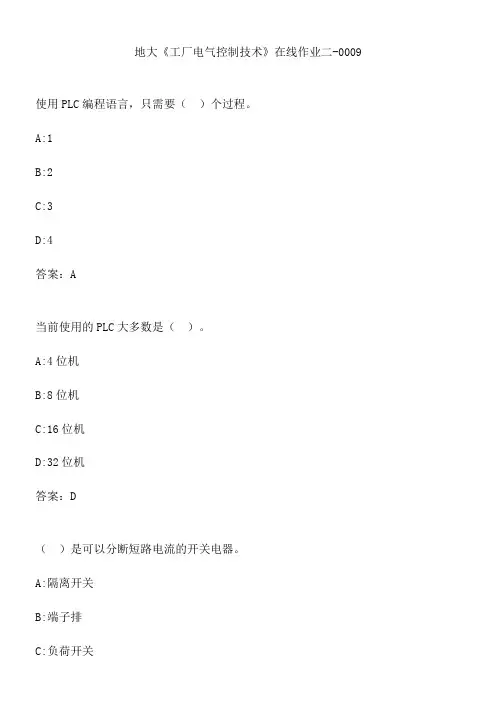

18秋地大《工厂电气控制技术》在线作业一

课题一一、填空题1、低压开关主要用于__________、___________以及___________和_________电路。

2、常用的低压开关的主要类型有________、____________、___________等。

3、HK系列开启式负荷开关一般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。

4、HK系列开启式负荷开关适用于接通或断开有_________而无_________的电路。

5、组合开关多用于在机床电气控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等用。

二、判断题1、低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。

（）2、HK系列开启式负荷开关不宜分段有负载电路。

（）3、HK系列开启式负荷开关若带负载操作时，动作越慢越好。

（）4、HK系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。

（）5、组合开关可用作频繁的接通或断开电路，换接电源和负载。

（）三、选择题1、低压开关一般为____________A、非自动切换电器B、自动切换电器C、半自动切换电器2、功率小于___________电动机的控制电路仍可采用HK系列开启式负荷开关。

A、5.5KWB、7.5KWC、10KW3、DZ5-20型自动空气开关的电磁脱扣器用作__________A、过载保护B、短路保护C、欠压保护四、问答题1、常用低压开关有哪几种？2、安装HK系列开启式负荷开关时应该注意些什么？3、自动空气开关具有什么特点？其用途是什么？一、填空题1、使用时，熔断器_________接在所保护的电路中。

2、熔断器主要由_________、___________、__________三部分组成。

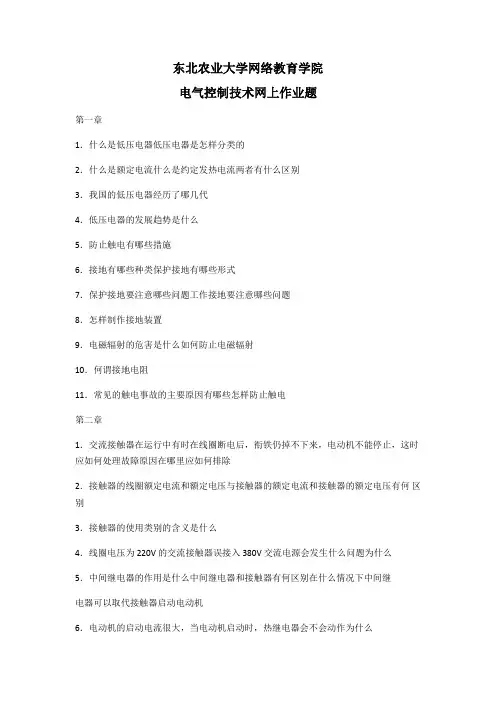

东北农业大学网络教育学院电气控制技术网上作业题第一章1．什么是低压电器低压电器是怎样分类的2．什么是额定电流什么是约定发热电流两者有什么区别3．我国的低压电器经历了哪几代4．低压电器的发展趋势是什么5．防止触电有哪些措施6．接地有哪些种类保护接地有哪些形式7．保护接地要注意哪些问题工作接地要注意哪些问题8．怎样制作接地装置9．电磁辐射的危害是什么如何防止电磁辐射10．何谓接地电阻11．常见的触电事故的主要原因有哪些怎样防止触电第二章1．交流接触器在运行中有时在线圈断电后，衔铁仍掉不下来，电动机不能停止，这时应如何处理故障原因在哪里应如何排除2．接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别3．接触器的使用类别的含义是什么4．线圈电压为 220V 的交流接触器误接入 380V 交流电源会发生什么问题为什么5．中间继电器的作用是什么中间继电器和接触器有何区别在什么情况下中间继电器可以取代接触器启动电动机6．电动机的启动电流很大，当电动机启动时，热继电器会不会动作为什么7．某电动机的额定功率为，电压为 380V，电流为，启动电流为额定电流的 7 倍，现用按钮进行启停控制，要有短路保护和过载保护，应该选用哪种型号的接触器、按钮、熔断器、热继电器和开关8．什么是电流继电器和电压继电器9．按钮和行程开关的工作原理、用途有何异同10．温度继电器和热继电器都用于保护电动机，它们的具体作用、使用条件有何不同11．第 8 小题中若选用了低压断路器，还一定需要选用熔断器和热继电器吗请选择适合的低压断路器型号。

12．熔断器的额定电流和熔体的额定电流有何区别13．在什么情况下，电动机可以不进行过载保护14．说明熔断器和热继电器的保护功能有何不同15．现使用 CJX1-9 接触器控制一台电动机，若改用固态继电器，请选用合适的型号。

16．空气式时间继电器如何调节延时时间JS7-A 型时间继电器触头有哪几类画出它们的图形符号。

第一章继电接触逻辑控制基础习题参考答案一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？解：与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力Fat隙）的变化关系曲线。

反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。

为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。

在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。

在释放过程中，吸力特性位于反力特性下方。

保证可靠释放。

二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？解：电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。

这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。

当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。

如此周而复始引起振动或较大的噪声。

三、触头设计成双断口桥式结构的原因是什么？解：触头设计成桥式双断口触点是为了提供灭弧能力。

将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。

见教材第7页的图1-6所示。

四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？解：交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。

则感抗越大。

在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。

当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。

直流接触器通的是直流电流，电感在直流电流下近似于短路。

线圈的直流电阻很大，电流变化不大。

五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？解：结构方面：两者的组成部分一样。

《工厂电气控制技术》课程考试试卷（A卷）10.指令“MOVD IN，OUT”中操作数IN和OUT的数据类型是。

A. 字节B. 字C. BOOL型D. 双字三、判断题（正确的打“√”，错误的打“X”；每小题1分，共10分）1.热继电器和过电流继电器在起过载保护作用时可相互替代。

（）2.检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（）3.时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（）4.电气原理图中所有电器的触电都按没有通电或没有外力作用时的开闭状态画出。

（）5.中间继电器实质上是电压继电器的一种，只是触点多少不同。

（）6.多地控制电路的特点是起动按钮的动合触点串联。

( )7.字节循环移位指令的最大移位位数为8位。

( )8.ALD指令用于并联电路块的串联连接。

( )9.TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。

（）10.如果复位指令的操作数是定时器位（T）或计数器位（C），会使相应定时器位计数器位复位为0，并清除定时器或计数器的当前值。

（）四、分析题（每小题7分，共28分）1.电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？2.什么叫自锁？试设计一简单带自锁的电机起动与停止控制电路。

3.已知某控制程序的梯形图的形式，请将其转换为语句表的形式4.实现3台电动机相隔5s启动，各运行20s，循环往复。

使用比较指令完成控制要求。

五、综合设计题（每小题11分，共22分）1. 试用经验设计法设计某机床的工作台自动往返的控制线路。

要求画出主电路、控制电路的原理图。

《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。

5、红色停止绿色起动6、主电路辅助电路。

未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。

起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。

制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。

四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。

中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。

他们的区别在于，中间继电器的触点数多，且没有主辅之分。

2. 熔断器是短路保护，热继电器是长期过载保护。

3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。

4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。

互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。

连锁：利用接触器的辅助触头使后续线路通电的控制方法。

五、设计题1.2.。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

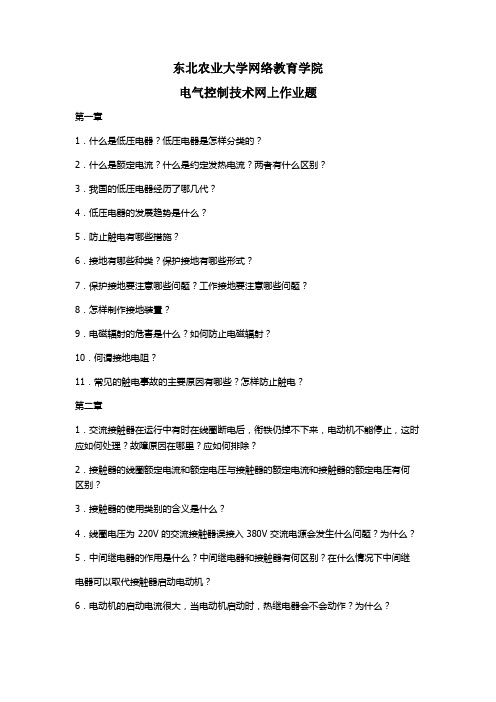

东北农业大学网络教育学院电气控制技术网上作业题第一章1．什么是低压电器？低压电器是怎样分类的？2．什么是额定电流？什么是约定发热电流？两者有什么区别？3．我国的低压电器经历了哪几代？4．低压电器的发展趋势是什么？5．防止触电有哪些措施？6．接地有哪些种类？保护接地有哪些形式？7．保护接地要注意哪些问题？工作接地要注意哪些问题？8．怎样制作接地装置？9．电磁辐射的危害是什么？如何防止电磁辐射？10．何谓接地电阻？11．常见的触电事故的主要原因有哪些？怎样防止触电？第二章1．交流接触器在运行中有时在线圈断电后，衔铁仍掉不下来，电动机不能停止，这时应如何处理？故障原因在哪里？应如何排除？2．接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？3．接触器的使用类别的含义是什么？4．线圈电压为 220V 的交流接触器误接入 380V 交流电源会发生什么问题？为什么？5．中间继电器的作用是什么？中间继电器和接触器有何区别？在什么情况下中间继电器可以取代接触器启动电动机？6．电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？7．某电动机的额定功率为 5.5kW，电压为 380V，电流为 12.5A，启动电流为额定电流的 7 倍，现用按钮进行启停控制，要有短路保护和过载保护，应该选用哪种型号的接触器、按钮、熔断器、热继电器和开关？8．什么是电流继电器和电压继电器？9．按钮和行程开关的工作原理、用途有何异同？10．温度继电器和热继电器都用于保护电动机，它们的具体作用、使用条件有何不同？11．第 8 小题中若选用了低压断路器，还一定需要选用熔断器和热继电器吗？请选择适合的低压断路器型号。

12．熔断器的额定电流和熔体的额定电流有何区别？13．在什么情况下，电动机可以不进行过载保护？14．说明熔断器和热继电器的保护功能有何不同？15．现使用CJX1-9 接触器控制一台电动机，若改用固态继电器，请选用合适的型号。

工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。

2．电磁机构由线圈、死心和衔铁构成。

3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。

4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。

5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。

7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。

8． STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。

（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。

（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。

（√）4．直流电弧比沟通电弧更简单熄灭。

（× ）5．热继电器合用全部电动机的过载保护。

（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。

（√ ）8． PLC输出继电器的外面输出触点只有常开触点。

（√）9．步进接点既有常开触点又有常闭触点。

（× ）10． PLF是上涨沿脉冲微分指令。

（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。

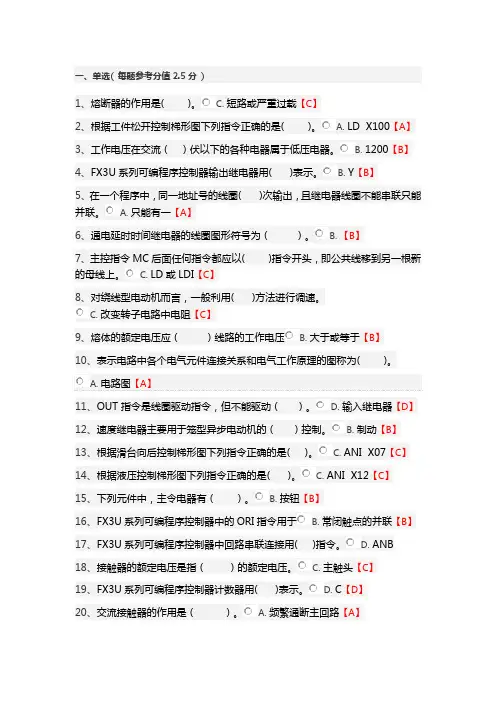

一、单选( 每题参考分值2.5分)1、熔断器的作用是( )。

C. 短路或严重过载【C】2、根据工件松开控制梯形图下列指令正确的是( )。

A. LD X100【A】3、工作电压在交流（）伏以下的各种电器属于低压电器。

B. 1200【B】4、FX3U系列可编程序控制器输出继电器用( )表示。

B. Y【B】5、在一个程序中，同一地址号的线圈( )次输出，且继电器线圈不能串联只能并联。

A. 只能有一【A】6、通电延时时间继电器的线圈图形符号为（）。

B. 【B】7、主控指令MC后面任何指令都应以( )指令开头，即公共线移到另一根新的母线上。

C. LD或LDI【C】8、对绕线型电动机而言，一般利用( )方法进行调速。

C. 改变转子电路中电阻【C】9、熔体的额定电压应（）线路的工作电压B. 大于或等于【B】10、表示电路中各个电气元件连接关系和电气工作原理的图称为( )。

11、OUT 指令是线圈驱动指令，但不能驱动（）。

D. 输入继电器【D】12、速度继电器主要用于笼型异步电动机的（）控制。

B. 制动【B】13、根据滑台向后控制梯形图下列指令正确的是( )。

C. ANI X07【C】14、根据液压控制梯形图下列指令正确的是( )。

C. ANI X12【C】15、下列元件中，主令电器有（）。

B. 按钮【B】16、FX3U系列可编程序控制器中的ORI指令用于B. 常闭触点的并联【B】17、FX3U系列可编程序控制器中回路串联连接用( )指令。

D. ANB18、接触器的额定电压是指（）的额定电压。

C. 主触头【C】19、FX3U系列可编程序控制器计数器用( )表示。

D. C【D】20、交流接触器的作用是（）。

A. 频繁通断主回路【A】21、根据加工完成控制梯形图下列指令正确的是( )。

C. ANI T50【C】22、RST指令用于( )和计数器的复位。

D. 定时器【D】23、接触器衔铁振动或噪声过大的原因有（）。

D. 以上都是【D】24、由于电弧的存在，将导致（）。

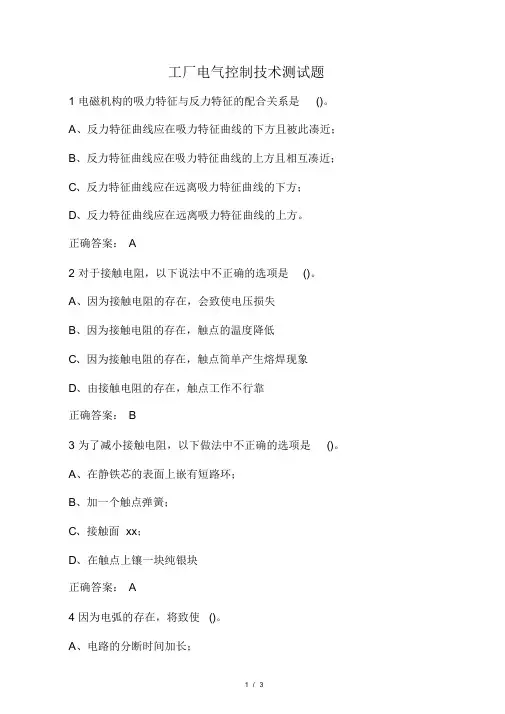

工厂电气控制技术测试题1 电磁机构的吸力特征与反力特征的配合关系是()。

A、反力特征曲线应在吸力特征曲线的下方且被此凑近；B、反力特征曲线应在吸力特征曲线的上方且相互凑近；C、反力特征曲线应在远离吸力特征曲线的下方；D、反力特征曲线应在远离吸力特征曲线的上方。

正确答案：A2 对于接触电阻，以下说法中不正确的选项是( )。

A、因为接触电阻的存在，会致使电压损失B、因为接触电阻的存在，触点的温度降低C、因为接触电阻的存在，触点简单产生熔焊现象D、由接触电阻的存在，触点工作不行靠正确答案：B3 为了减小接触电阻，以下做法中不正确的选项是()。

A、在静铁芯的表面上嵌有短路环；B、加一个触点弹簧；C、接触面xx；D、在触点上镶一块纯银块正确答案：A4 因为电弧的存在，将致使()。

A、电路的分断时间加长；B、电路的分断时间缩短；C、电路的分断时间不变；D、电路的分断能力提升正确答案：A5 在接触器的铭牌上常有到AC3、AC4等字样，它们代表(）。

A、生产厂家代号B、使用类型代号；C、国标代号；D、名称代号。

正确答案：B6 电压继电器的线圈与电流继电器的线圈对比，拥有的特色是(A、电压继电器的线圈匝数多、导线细、电阻小；B、电压继电器的线圈匝数多、导线细、电阻大；C、电压继电器的线圈匝数少、导线粗、电阻小；D、电压继电器的线圈匝数少，导线粗，电阻大。

正确答案：B7 增大电压继电器的返回系数，应采的方法是()。

A、减小非磁性垫片的厚度；B、增大非磁性垫片的厚度；C、减小衔铁吸合后的气隙；D、增大衔铁开释后的气隙。

)。

正确答案：B8 在延时精度要求不高，电源电压颠簸较大的场合，应采用()。

A、空气阻尼式时间继电器；B、晶体管式时间继电器；C、电动式时间继电器；D、上述三种都不适合。

正确答案：A9 电压继电器的返回系数是指()。

A、开释电压与吸合电压的比值；B、开释电流与吸合电流的比值；C、吸合电压与开释电压的比值；D、吸合电流与开释电流的比值。

《工厂电气控制技术》考试B卷题号一二三四总分得分阅卷人得分阅卷人一、单项选择题(本大题共10小题，每小题3分，共30分)1．图示电路中，( )图能实现点动和长动工作。

2.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分断的（）。

A.额定电流B.最大过载电流C.最大起动电流D.最大短路电流3．图示电路中，( )图按正常操作时出现点动工作。

4.三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（）。

A.能耗制动B.反接制动C.机械抱闸制动D.再生发电制动5．用来表明电机、电器实际位置的图是（）。

A．电气原理图B．电器布置图C．功能图D．电气系统图6．图示控制电路中，( )图是在两地同时发出控制信号的电路。

7.在控制线路中，如果两个动合触点并联，则它们是（）。

A.与逻辑关系B.与非逻辑关系C.非逻辑关系D.或逻辑关系8．下图所示主电路或控制电路图中，能实现正反转控制的是（）(A) (B) (C)9、X62W卧式万能铣床主轴为满足顺铣和逆铣工艺要求，需正反转控制，采用的方法是（）A．操作前，通过转换开关进行方向预选。

B．通过正反接触器改变相序控制电动机正反转。

C．通过机械方法改变传动链。

D．其他方法。

10．桥式起重机提升机构第一档的作用是为了（）。

A．加大起重力矩B．快速起动C．平稳起动D．消除传动间隙，将钢丝绳张紧得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。

（）2、熔断器的保护特性是反时限的。

（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。

（）4、速度继电器的触点状态决定于线圈是否得电。

（）5、中间继电器触点较多，主要用于转换控制信号。

（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。

（）7、闸刀开关可以用于分断堵转的电动机。

（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。

第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。

（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。

（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。

（）1-1-5 低压断路器又称为自动空气开关。

（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。

（）1-1-8 熔断器的保护特性是反时限的。

（）1-1-9 低压断路器具有失压保护的功能。

（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。

（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。

（）1-1-12 热继电器的额定电流就是其触点的额定电流。

（）1-1-13 热继电器的保护特性是反时限的。

（）1-1-14 行程开关、限位开关、终端开关是同一种开关。

（）1-1-15 万能转换开关本身带有各种保护。

（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。

（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。

（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。

A 由于接触电阻的存在，会导致电压损失 B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。

A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。

A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。

《工厂电气控制技术》习题答案第1章常用低压电器1.9.1判断题（正确的在括号内划。

，错误的划X）1 .(”)2 .(")3 .(")4 .(x)5 .(")6 .(")7 .(X)8 .(X)9 .(X)1 0.(X)1 1.(")1 2.(X)1 3.(X)1 4.(")15.(X)9.2选择题（将正确选项填在题后的括号内）1.(A)2 .(D)3 .(A)4 .(c)5 .(B)6 .(B)7 .(D)8 .(D)9 .(B)1 0.(c)1 1.(D)1 2.(c)1. 9. 3问答题1.答：低压电器指交流1200V及以下与直流1500V及以下电路中起通断、控制、保护和调节作用的电气设备。

按用途可以分为低压配电电器和低压控制电器，常用的低压电器有接触器、继电器、低压断路器、行程开关、按钮等。

2.答：目的是为了保证动、静铁心吸合严密，不发生振动与噪声。

3.答：电磁式低压电器主要由电磁机构、触点系统组成，有些还具有灭弧装置。

电磁机构的作用是控制触点的闭合与分断，触点系统的作用接通和断开电路，灭弧装置的作用是快速熄灭电弧。

4.答：接触器是用于远距离频繁通断大电流电路的一种自动切换电器，电磁式接触器主要由电磁系统、触点系统和灭孤装置组成。

5.答：可分为电磁式，空气阻尼式、电动式和电子式。

特点见表1-1306.答：低压断路器不仅可以控制电路及电动机的运行；而且当电路发生严重过载、短路以及失压等故障时，能自动切断故障电路，起到保护的作用。

7.答：不能。

由于金属的热惯性，热元件受热弯曲至触点动作需要一定的时间，当电动机处于重复短时工作时，热继电器不能及时反映电动机绕组的温升变化。

8.答：自动控制系统中用于发送控制命令的电器称为主令电器。

常用的主令电器主要有按钮、行程开关、万能转换开关等。

9.热继电器只能作电动机的长期过载保护而不能作短路保护，而熔断器则相反，为什么？答：由于金属的热惯性，发热元件受热弯曲至触点动作需要一定的时间，短路时不能立即动作切断电路，因此热继电器不能用作短路保护。

一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

电气控制技术习题答案电气控制技术习题答案电气控制技术是现代工业中不可或缺的一部分，它涉及到电气设备的控制、保护和监测等方面。

在学习电气控制技术的过程中，习题是检验学习成果和提高技能的重要工具。

下面，我将为大家提供一些电气控制技术习题的答案，希望能够帮助大家更好地理解和掌握这门学科。

1. 电气控制系统中，常用的控制信号有哪些？答案：常用的控制信号包括电流信号、电压信号和数字信号等。

电流信号常用于电机启动和停止控制，电压信号常用于调节电气设备的工作状态，而数字信号则用于逻辑控制和通信控制等方面。

2. 什么是PLC？答案：PLC是可编程逻辑控制器（Programmable Logic Controller）的缩写，它是一种专门用于工业自动化控制的电子设备。

PLC具有可编程、可扩展、可靠性高等特点，广泛应用于工业生产线的控制和监测中。

3. 什么是PID控制器？答案：PID控制器是一种常用的控制算法，它通过对系统的误差、偏差和变化率进行测量和计算，来调节输出信号，使系统能够快速、稳定地达到设定值。

PID控制器在工业自动化领域中应用广泛，能够有效地控制温度、压力、流量等参数。

4. 电气控制系统中，常用的传感器有哪些？答案：常用的传感器包括温度传感器、压力传感器、流量传感器等。

温度传感器用于测量物体的温度，压力传感器用于测量流体的压力，流量传感器用于测量流体的流量。

这些传感器能够将物理量转化为电信号，为电气控制系统提供准确的输入信号。

5. 什么是电气保护装置？答案：电气保护装置是用于保护电气设备和电路的一种装置，它能够监测电气系统的工作状态，并在出现故障或异常情况时及时采取措施，以防止设备损坏或人身安全事故发生。

常见的电气保护装置包括过载保护器、短路保护器和接地保护器等。

通过以上习题的答案，我们可以对电气控制技术有一个初步的了解。

电气控制技术在现代工业中起着至关重要的作用，它能够提高生产效率、降低能耗、保障设备安全等。
